Producttype	Voorladende wasmachine (wasautomaat)
Merk	Haier
Model	IPro Series 5 HWD80B14959U1
Wascapaciteit	8 kg
Maximale centrifugesnelheid	1400 toeren/min
Afmetingen (H × B × D)	85 × 60 × 60 cm
Netto gewicht	70 kg
Elektrische voeding	220-240 V ~ 50 Hz
Opgenomen vermogen	2000 W
Energielabel	A+++
Belangrijkste functies	Wassen, spoelen, centrifugeren; programma's: katoen, synthetisch, fijnwas, wol, snel 15 min; opties: voorwas, extra spoelen, uitgestelde start, stop met volle kuip
Onderhoud en reiniging	Regelmatig reinigen van afvoerfilter, pomp, wasmiddellade en deurrubber
Veiligheid	Kinderbeveiliging, deur vergrendeld tijdens cyclus, overloopbeveiliging
Reserveonderdelen en repareerbaarheid	Beschikbare onderdelen: deurrubber, deurslot, scharnier, wasmiddellade. Repareerbaarheid vergemakkelijkt door vervangingsgidsen.
Kleur	Wit

Veelgestelde vragen - IPro Series 5 HWD80B14959U1 HAIER

Hoe maak ik het afvoerfilter schoon?

Koppel het apparaat los en open het onderste klepje. Draai de filterdop linksom los, verwijder het filter en reinig het onder stromend water. Plaats terug en draai stevig vast.

Hoe vervang ik het deurrubber?

Verwijder de buitenste klem met een platte schroevendraaier, maak de rubberflap los en verwijder vervolgens de klem van de buis. Verwijder het oude rubber en plaats het nieuwe door de inkepingen uit te lijnen. Plaats de klemmen terug en draai vast.

Wat te doen als de deur niet opengaat?

Wacht tot het einde van de cyclus of gebruik de noodafvoer. Als de deur geblokkeerd blijft, koppel het apparaat los en gebruik het noodontgrendelingskoord bij het filter.

Hoe maak ik de wasmiddellade schoon?

Trek de lade stevig naar buiten, maak de voorkant los door op de clips te drukken, was alle onderdelen met lauwwarm water. Droog en monteer terug.

Wat betekent een foutcode E??

Elke code staat voor een specifiek probleem: E1 watertoevoerfout, E2 afvoerprobleem, E3 oververhitting, enz. Raadpleeg de handleiding voor de exacte betekenis.

Hoe stel ik de machine waterpas?

Plaats een waterpas op de bovenkant. Stel de voorpoten af door ze te draaien om het apparaat te stabiliseren. Controleer of het niet beweegt en draai de borgmoeren vast.

Welk programma gebruiken voor fijn wasgoed?

Selecteer het programma 'Fijnwas' of 'Wol' op lage temperatuur (maximaal 30 °C) en een verlaagd centrifugetoerental (600 toeren/min). Gebruik indien nodig een waszak.

Hoe verminder ik het geluid tijdens het centrifugeren?

Controleer of de machine waterpas staat, of de voeten contact maken met de vloer en of het wasgoed gelijkmatig in de trommel is verdeeld. Maak de filters regelmatig schoon.

Kan ik tijdens de cyclus wasgoed toevoegen?

Als de watertemperatuur lager is dan 50 °C en het waterniveau niet te hoog is, druk op 'Pauze', wacht tot de deur ontgrendelt, voeg het wasgoed toe en hervat de cyclus.

Hoe maak ik de trommel schoon?

Start een programma 'Trommelreiniging' of 'Afvoer' op 90 °C leeg met een ontkalkingsmiddel of een speciale zak. Veeg de rubber na elke cyclus af.

GEBRUIKSAANWIJZING IPro Series 5 HWD80B14959U1 HAIER

2 verwijdenen waarmee het scharnier aan de kast is bevestigd

trek het deurglas naar boven en verwijder het

DEURGLAS | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBELE 7-PIJPSLEUTEL

1 Open het deurglas

2 Verwijder het deksel nadat u de schroef hebt verwijderd

3 Verwijder de schroeven van het plastic scharnier

4 Trek het deurglas maar boven en verwijder het

Haier

Scharnier

INSTRUCTIES

SCHARNIER | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL

1 Open het deurglas

4 Verwijder alle schroeven van het deurglas

2 Gebruik de 25-pijspleutel om de schroeve te verwijderen waarmee het scharnier aan de kast is bevestigd

5 Scheid het frame van het tegenframe

3 Trek het deurglas naar boven en verwijder het

6 Vervang het scharnier en zorg ervoor dat u de bussen niet verliest

SCHARNIER | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBELE 7-PIJPSLEUTEL

1 Open het deurglas

4 Trek het deurglas naar boven en verwijder het

7 Zodra de riem is verwijderd, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

2 Verwijder het deksel nadat u de schroef hebt verwijderd

5 Verwijder de pen

8 Verwijder de externe schroeven van het scharnier

3 Verwijder de schroeven van het plastic scharnier

6 Verwijder de deurclip

9 Verwijder de schroeven in de kast met de 7-pijpsleutel. Verwijder de scharnieren

DEURSLOT | TYPE 1 WERKTUIGEN - SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1 Open het deurglas

2 Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

Zodra de kiem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product.

4 Gebruik een Torx-sleutel, verwijder de bevestigingsschroeven van het deurslot en druk op de sluiting.

5 Verwijder het deurslot.

6 Ontkoppel de bedrading. In het geval van "faston", let op dat u de bedrading niet omkeert.

DEURSLOT TYPE 2 WERKTUIGEN: SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER.

1 Open het deurglas.

2 Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem.

3 Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product.

4 Gebruik een Torx-sleutel om de borgschroeven van het deurslot te verwijderen.

5 Demonteer het werkblad en de bekleding.

6 Demonteer de dispenser en de ring.

7 Verwijder het deurslot.

8 Verwijder de waterbescherming.

9 Vervang het deurslot en let op de mechanische koppeling van de noodopening en elektrische aansluitingen.

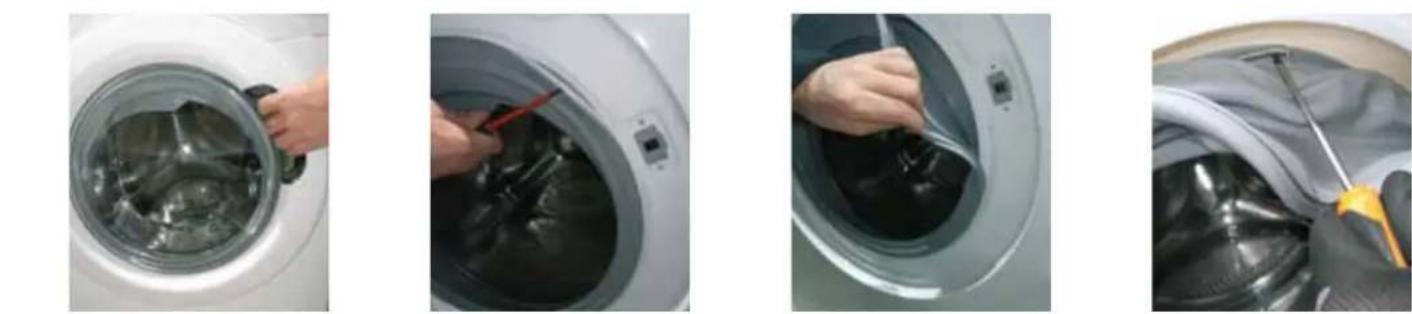

PAKKING DEUR WERKTUIGEN: TORX MOERSLEUTEL, TANG, VLAKKE SCHROEVENDRAAIER, TWEE 7-PIJPSLEUTELS.

1

Open het deurglas

2

Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3

Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

4

Verwijder de klem op de buis met behulp van een vlakke schroevendraaier

5

Verwijder de pakking

6

Plaats de nieuwe pakking en let daarbij op de inkepingen voor de plaatsing.

7

Plaats de bedradingsklem aan de buiszijde

8

Draai de klem vlak op de buis vast met behulp van het gereedschap

9

Monteer de pakking op de kast. Bevestig de externe klem en draai deze vast (indien nodig met een tang)

Wasmiddellade

INSTRUCTIES

WASMIDDELLADE

1

Open de wasmiddellade

2

Trek het stevig UIT met twee handen

3

Maak het masker los van de wasmiddellade en zorg ervoor dat de haken niet breken
