MANUALE UTENTE AR5W40R ARDES

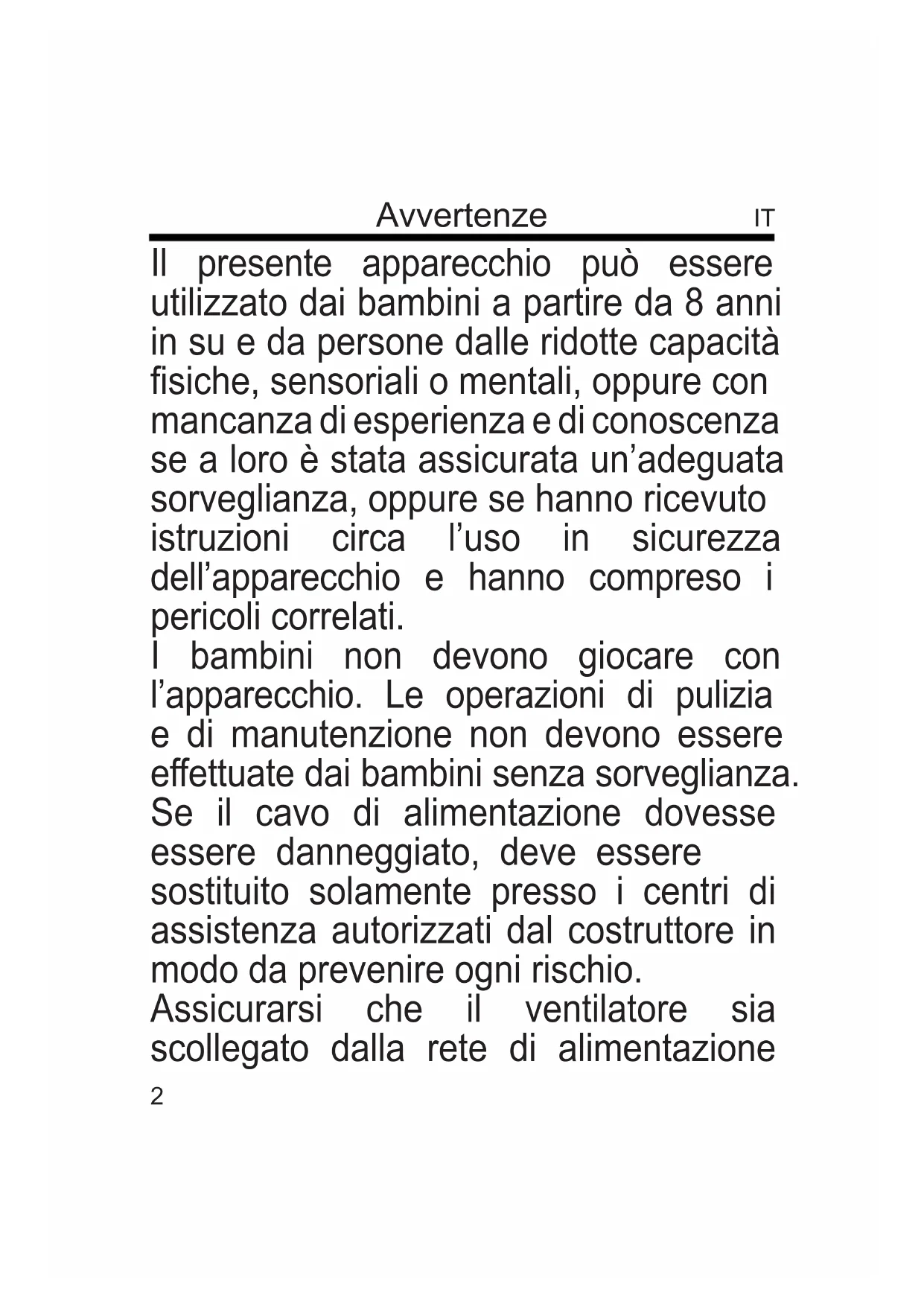

Il presente apparecchio può essere utilizzato dai bambini a partire da 8 anni in su e da persone dalle ridotte capacità siche, sensoriali o mentali, oppure con mancanza di esperienza e di conoscenza se a loro è stata assicurata un’adeguata sorveglianza, oppure se hanno ricevuto istruzioni circa l’uso in sicurezza dell’apparecchio e hanno compreso i pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere e󰀨ettuate dai bambini senza sorveglianza. Se il cavo di alimentazione dovesse essere danneggiato, deve essere sostituito solamente presso i centri di assistenza autorizzati dal costruttore in modo da prevenire ogni rischio. Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione3 ATTENZIONE: leggere attentamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installazione, uso e manutenzione. Istruzioni importanti da conservare per riferimenti futuri. I bambini NON devono giocare con il dispositivo. Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente concepito; qualsiasi impiego non conforme alle indicazioni contenute nel presente manuale è da considerarsi improprio e pericoloso. Il produttore non può essere ritenuto responsabile per eventuali danni derivanti da utilizzo improprio e/o irragionevole. Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere esplosive (con presenza di sostanze inammabili sotto forma di gas, vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo l’accensione, la combustione si propaga nell’aria). Gli elementi dell’imballaggio (sacchetti in plastica, polistirolo espanso, etc.) non devono essere lasciati alla portata di bambini o incapaci in quanto rappresentano potenziali fonti di pericolo. L’installazione/assemblaggio del dispositivo dovrà essere e󰀨ettuata/o secondo le prescrizioni del costruttore. Una errata procedura può causare danni a persone, animali o cose, per i quali il costruttore non può essere ritenuto responsabile. Posizionare ed utilizzare l’apparecchio su un piano d’appoggio orizzontale e stabile. Prima di utilizzare l’apparecchio vericare visivamente l’integrità del medesimo e del suo cavo di alimentazione. In caso di dubbi rivolgersi a personale qualicato. Prima di alimentare l’apparecchio accertarsi che i suoi dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica e che la presa sia idonea al terminale del cavo di cui l’apparecchio è dotato. Vericare che l’impianto elettrico utilizzato per l’alimentazione sia dotato delle adeguate protezioni a norma delle leggi in vigore. NON alimentare l’apparecchio mediante prese multiple. prima di togliere le griglie di protezione. Non collegare l’apparecchio all’alimentazione e non utilizzarlo se non è completamente montato (vedi istruzioni di montaggio).4 Evitare se possibile l’impiego di adattatori e/o prolunghe; qualora il loro impiego si rendesse indispensabile utilizzare esclusivamente materiale conforme alle vigenti norme di sicurezza e nel rispetto dei parametri elettrici degli adattatori in questione. L’apparecchio non deve essere acceso mediante temporizzatori esterni e/o altri dispositivi di controllo remoto non espressamente previsti dal presente manuale. NON utilizzare né conservare il dispositivo in prossimità di fonti di calore localizzate (caloriferi, stufe etc.). NON immergere l’apparecchio in acqua o altri liquidi; in caso di caduta accidentalmente in acqua NON cercare di recuperarlo ma innanzitutto scollegare immediatamente il cavo di alimentazione dalla presa elettrica. Utilizzando l’apparecchio per la prima volta, assicurarsi di aver tolto ogni etichetta o foglio di protezione che ne impedisca il corretto funzionamento. Collegare e scollegare il cavo di alimentazione con le mani asciutte e reggendolo saldamente. Prima di inserire la spina nella presa di corrente assicurarsi che il pulsante di avviamento dell’apparecchio sia in posizione “OFF” (spento). Svolgere sempre totalmente il cavo di alimentazione onde evitare surriscaldamenti, evitare in ogni caso di tenderlo (non tirarlo, strattonarlo, né utilizzarlo per trascinare il dispositivo cui è collegato). Evitare di posizionare il cavo di alimentazione su superci abrasive o taglienti o comunque in posizioni dove può essere facilmente danneggiato. NON ostruire né totalmente né parzialmente le prese d’aria nè inserirvi oggetti all’interno. Durante il funzionamento non toccare il dispositivo con parti del corpo bagnate o umide, in ogni caso si consiglia di interporre fra se e il piano di appoggio un elemento isolante (ad esempio indossando scarpe con suola in gomma). Durante l’uso l’apparecchio deve essere tenuto a distanza di sicurezza da qualsiasi oggetto e/o sostanza inammabile o potenzialmente esplosiva. In caso di funzionamento anomalo o di anomalie durante il funzionamento spegnere subito l’apparecchio, scollegarlo dall’alimentazione, vericare le cause delle anomalie riscontrate eventualmente con l’aiuto di personale qualicato. Evitare in ogni caso di e󰀨ettuare operazioni non previste dal presente manuale d’uso (come smontarlo e/o modicarlo). Ricordarsi di scollegare sempre il cavo di alimentazione del dispositivo per periodi di inutilizzo prolungati, prima di riporlo e prima di e󰀨ettuare qualsiasi operazione di pulizia o manutenzione. Conservare e utilizzare l’apparecchio esclusivamente in ambienti interni o in ogni caso protetto da agenti atmosferici come pioggia, irraggiamento diretto del sole o polvere. L’apparecchio non è progettato per l’uso o la conservazione in esterno. La pulizia e manutenzione del dispositivo NON deve essere e󰀨ettuata da5 bambini senza la supervisione di un adulto. Prima di scollegare l’apparecchio spegnerlo mediante l’apposito comando sul pannello di controllo. Allorché si decida di non utilizzare più un apparecchio di questo tipo, si raccomanda di rendere innocue quelle parti dell’apparecchio che possono costituire un pericolo per le persone o di smaltirle compatibilmente con le normative vigenti in merito. NON alimentare il dispositivo senza prima averlo correttamente assemblato seguendo le istruzioni del presente manuale. Posizionare l’apparecchio ad una adeguata distanza da oggetti o pareti circostanti in modo tale che il suo funzionamento non possa essere causa di danni accidentali. NON utilizzare il dispositivo in prossimità di fornelli a gas o amme libere in generale. NON utilizzare il dispositivo in prossimità di tende o tessuti liberi. NON appendere il ventilatore ad una parete od al so󰀩tto salvo tale modalità di installazione non sia espressamente prevista e spiegata nel presente manuale. NON coprire in alcun modo il dispositivo durante il funzionamento. NON inserire oggetti o parti del corpo nella griglia di protezione della ventola. NON lasciare l’apparecchio incustodito per lunghi periodi durante il funzionamento. NON rimanere esposti per lunghi periodi al usso d’aria generato dal dispositivo in funzione, può provocare danni alla salute. Se il ventilatore deve essere immagazzinato per lungo tempo e non usato regolarmente, riporre il ventilatore nel suo imballo originale e metterlo in un luogo secco ed asciutto. Quando lo si usa per la prima volta dopo un lungo periodo di inutilizzo, controllare che il ventilatore sia pulito e che le pale del motore girino liberamente (a dispositivo non alimentato) senza alcun freno. AVVERTENZE PER LE BATTERIE:

1. TENERE LE BATTERIE FUORI DALLA PORTATA DEI BAMBINI.

L’ingestione può provocare ustioni chimiche, perforazione dei tessuti molli e morte. Ustioni gravi possono insorgere entro 2 ore dall’ingestione. Consultare immediatamente un medico.

2. Non permettere ai bambini di sostituire le batterie.

3. Inserire correttamente le batterie, facendo attenzione alle polarità (+ e

-) marcate sulle batterie e sull’apparecchio.

4. Le batterie non devono essere messe in cortocircuito.

5. Non caricare le batterie.

6. Non forzare la scarica delle batterie.

7. Non utilizzare tra loro batterie nuove e usate o batterie di diverso tipo

o di diversi produttori.6

8. Le batterie scariche devono essere rimosse immediatamente

dall’apparecchio e smaltite correttamente, secondo le leggi in vigore.

9. Non scaldare le batterie e non esporle a fonti di calore.

10. Non saldare direttamente le batterie.

11. Non smontare le batterie.

12. Non deformare le batterie.

13. Non buttare e non smaltire le batterie nel fuoco.

14. Non mettere a contatto con l’acqua o l’umidità, in particolare nel caso

in cui il contenitore della batteria dovesse essere danneggiato.

15. Non incapsulare e non modicare le batterie.

16. Conservare le batterie non utilizzate nel loro imballaggio originale

lontano da oggetti metallici. Se già rimosse dall’imballaggio, non mischiare o mescolare le batterie.

17. Se si intende non utilizzare l’apparecchio per un periodo di tempo

prolungato, rimuovere le batterie.

18. Pulire i contatti delle batterie e quelli dell’apparecchio prima di inserire

19. In caso di perdite dalle batterie, evitare qualsiasi contatto con il

materiale fuoriuscito; in caso contatto, sciacquare la parte interessata con acqua e consultare un medico.7 Informazioni tecniche

1. Vite di sicurezza griglia

2. Griglia anteriore

3. Ghiera di ssaggio ventola

5. Ghiera di ssaggio griglia posteriore

9. Piastra di ssaggio

10. Pannello comandi

Kit installazione a muro:

11. Piastra di ssaggio a muro

Istruzioni d’uso Svitare la ghiera di ssaggio della griglia posteriore (5) dall’albero motore (7) ruotandola in senso antiorario. Inserire la griglia posteriore (6) sull’abero motore (7) e ssarla con l’apposita ghiera di ssaggio (5) ruotandola in senso orario. Inserire la ventola (4) sull’albero motore (7) e ssarla ruotando in senso antiorario l’apposita ghiera di ssaggio (3). Aprire le clip della griglia anteriore (2) e posizionarla sulla griglia posteriore (6) in modo che il logo sulla borchia centrale sia in posizione orizzontale parallela al pavimento.Trovata la giusta posizione chiudere le clip e inserire la vite di sicurezza griglia (1). Installazione a muro: Fissare la piastra di ssaggio a muro (11) con le 3 viti e tasselli in dotazione (12). Inserire il ventilatore sulla piastra di ssaggio a muro (11) facendo in modo che la linguetta si inserisca nella piastra di ssaggio (9) presente sul retro del ventilatore. Terminata l’installazione, inserire la spina in una presa di corrente adeguata. Il ventilatore è comandabile sia dal pannello comandi posto sul corpo principale sia dal telecomando fornito in dotazione.9 Telecomando

Pulsanti A. O󰀨 B. On/Speed C. Mode (solo sul telecomando) D. Timer E. Swing Batterie Il telecomando è fornito senza batterie; prima dell’utilizzo aprire il vano batterie posto sul retro del telecomando ed inserire due batterie LR03 1,5V AAA rispettando la polarità indicata. Per rimuovere le batterie, aprire il vano batterie posto sul retro del telecomando, facendo scorrere il coperchio verso l’esterno. Pulsante OFF (A): Premere questo pulsante a ventilatore acceso per spegnere l’unità. Pulsante ON/SPEED (B): Premere questo pulsante a ventilatore spento per accendere l’unità. Premere questo pulsante a ventilatore acceso per selezionare la velocità desiderata a scelta tra: minima (indicatore luminoso “LOW”), media (indicatore luminoso “MED”) o massima (indicatore luminoso “HIG”). Pulsante MODE (C) solo sul telecomando: Premere questo pulsante a ventilatore acceso per selezionare la modalità di funzionamento desiderata a scelta tra: normale (indicatore luminoso “NOR”), naturale (indicatore luminoso “NAT”) o notturna (indicatore luminoso “SLP”).10 Pulsante TIMER (D): Premere questo pulsante a ventilatore acceso per programmare lo spegnimento di󰀨erito del ventilatore in un intervallo tra 0,5 ore e 7,5 ore dal momento della programmazione. Ad ogni pressione il tempo aumenta di 0,5 ore e gli indicatori luminosi relativi al timer (indicati con 0,5H - 0,5 ore; 1H - 1 ora; 2H - 2 ore; 4H - 4 ore) si accendono sul pannello comandi. Il tempo totale prima dello spegnimento automatico è dato dalla somma delle indicazioni accese. Per eliminare la funzione timer premere ripetutamente questo tasto no a che tutte le indicazioni luminose relative al timer sono spente oppure spegnere manualmente il ventilatore. Quando tutti gli indicatori luminosi sono spenti signica che il timer non è stato impostato e che il prodotto funzionerà in modo continuo no allo spegnimento manuale. Pulsante SWING (E): Premere questo pulsante a ventilatore acceso per attivare l’oscillazione automatica da destra a sinistra. Per disattivare l’oscillazione premere nuovamente questo tasto. INCLINAZIONE VERTICALE E’ possibile orientare la testa del ventilatore in senso verticale scegliendo l’angolo desiderato. E’ su󰀩ciente regolare la testa del ventilatore muovendola delicatamente verso l’alto o verso il basso secondo l’inclinazione desiderata.11 Manutenzione Prima di eseguire le normali operazioni di pulizia spegnere il ventilatore e scollegarlo dalla rete di alimentazione elettrica. Per la pulizia esterna utilizzare un panno so󰀩ce ed asciutto. NON immergere il ventilatore in acqua, nè spruzzarlo con liquidi di alcun tipo. NON utilizzare solventi o altri prodotti chimici per la pulizia. Rimontare lo schermo di protezione dopo la pulizia e prima di collegare la spina alla presa di corrente. Quando non utilizzato, dopo la pulizia conservare il ventilatore in un luogo asciutto.12 SMALTIMENTO Informazione agli utenti: ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà,pertanto, conferire l’apparecchiatura giunta a ne vita agli idonei centri comunali di raccolta di󰀨erenziata dei riuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta di󰀨erenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili e󰀨etti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. BATTERIE - Rimuovere le batterie dall’apparecchio prima dello smaltimento. Non gettare le batterie nei riuti domestici. Lo smaltimento delle batterie deve avvenire negli appositi contenitori o negli specici centri di raccolta. L’adeguata raccolta di󰀨erenziata contribuisce ad evitare possibili e󰀨etti negativi sull’ambiente e sulla salute. Per rimuovere le batterie, seguire le indicazioni delle Istruzioni d’uso. Smaltimento13 GARANZIA Condizioni La garanzia ha validità 24 mesi dalla data d’acquisto. La presente garanzia è valida solo se viene correttamente compilata ed accompagnata dallo scontrino scale che ne prova la data di acquisto. L’apparecchio deve essere consegnato esclusivamente presso un nostro Centro Assistenza autorizzato. Per garanzia si intende la sostituzione o la riparazione dei componenti dell’apparecchio che risultano difettosi all’origine per vizi di fabbricazione. Viene comunque garantita l’assistenza (a pagamento) anche a prodotti fuori garanzia. Il consumatore è titolare dei diritti applicabili dalla legislazione nazionale disciplinante la vendita dei beni di consumo; questa garanzia lascia inpregiudicati tali diritti. La Casa costruttrice declina ogni responsabilità per eventuali danni a persone, animali o cose, conseguenti ad uso improprio dell’apparecchio e alla mancata osservanza delle prescrizioni indicate nell’apposito libretto istruzioni. Limitazioni Ogni diritto di garanzia e ogni nostra responsabilità decadono se l’apparecchio è stato: -Manomesso da parte di personale non autorizzato. -Impiegato, conservato o trasportato in modo improprio. Sono comunque escluse dalla garanzia le perdite di prestazioni estetiche o tali da non compromettere la sostanza delle funzioni. Se nonostante la cura nella selezione dei materiali e l’impegno nella realizzazione del prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora avesse bisogno di informazioni, Vi consigliamo di telefonare al rivenditore di zona.14 This appliance may be used by children 8 years of age and older and people with reduced physical, sensory or mental capacities or with a lack of experience and knowledge if they are adequately supervised or have been instructed on the safe use of the appliance and are aware of the related dangers. Children must not play with the appliance. Cleaning and maintenance must not be performed by children unless they are under supervision. Cleaning and maintenance operations must not be performed by children without supervision. If the power cable gets damaged, it has to be replaced only at a service centre approved by the manufacturer in order to prevent any risks. Ensure that the fan is switched o󰀨 from the supply mains before removing the guard. Warnings GB15 ATTENTION : read this booklet carefully it contains important instructions for a safe installation, use and maintenance. Important instructions to be kept for future reference. It is forbidden for the children to play with the device. This device must be used only for the purpose it was expressly designed; any use not complying with the instructions contained in the manual is considered inappropriate and dangerous. The manufacturer is not responsible for possible damages caused by the inappropriate and/or unreasonable use. This device is NOT suitable to use it in an explosive environment (in the presence of ammable substances such as gas, vapor, mist or dust, in atmospheric conditions when, after ignition, the combustion is spread in the air). The packing materials (plastic bags, expanded polystyrene, etc.) must be kept out of the reach of children or disabled persons since they represent potential sources of danger. This device must be used only for the purpose it was expressly designed; any use not complying with the instructions contained in the manual is considered inappropriate and dangerous. The manufacturer is not responsible for possible damages caused by the inappropriate and/or unreasonable use. This device is NOT suitable to use it in an explosive environment (in the presence of ammable substances such as gas, vapor, mist or dust, in atmospheric conditions when, after ignition, the combustion is spread in the air). The packing materials (plastic bags, expanded polystyrene, etc.) must be kept out of the reach of children or disabled persons since they represent potential sources of danger. The installation/assembly of the device will be made/ or according to the indications of the manufacturer. A wrong procedure may cause damages to persons, animals or objects, for which the manufacturer cannot be considered responsible. Place and use the device on a horizontal and stable surface. Before use check the integrity of the device and power cable. In case you are not sure contact a qualied person. Before powering the device make sure the rating (voltage and frequency) Don’t connect the appliance to the power supply and don’t use it unless it is completely assembled (see mounting instructions).16 corresponds to the grid and the socket is suitable for the plug of the device. Make sure the power system is equipped with proper protection according to the law in force. DO NOT power the device using multiple sockets. If possible, avoid the use of adapters and/or extension cables; if their use is absolutely necessary, use only materials in compliance with the current safety regulations and according to the electrical parameters of the adapters. The device must not be switched on using external timers and/or other remote control devices which are not specied in this manual. DO NOT use or store the device near heat sources (heaters, stoves etc.). DO NOT dip the device in water or other liquids; in case the accidental fall in the water DO NOT try to take it out, but rst of all unplug immediately the power cable from the socket. If you use the device for the rst time, make sure to remove any label or protective sheet which blocks its proper functioning. Plug and unplug the power cable with dry hands and hold it rmly. Before plugging make sure the start button of the device is in the “OFF” position (turned o󰀨). Always unplug the power cable to avoid the overheating and avoid stretching it (do not pull it, tug it or use it to drag the device to which is connected). Avoid placing the power cable on abrasive or sharp surfaces or in positions where it can be damaged easily. DO NOT obstruct totally nor partially the air vents or inserts objects inside. During the functioning do not touch the device with wet body parts, and in any case it is recommended to have between you and the standing surface, an isolating element (for example wearing shoes with rubber soles). During the use the device must be keep at a safety distance from any object and/or ammable or potentially explosive substance. In case of malfunction or anomalies during the functioning, switch o󰀨 the device immediately, turn o󰀨 the power and check the cause of the anomalies, if possible, with the support of a qualied person. Avoid carrying out operations which are not specied in this manual (such as disassembling and/or altering). Always remember to unplug the power cable of the device if it is not used for a long period, before storing, cleaning or performing any maintenance operation. Store and use the device only indoor or in any case protected from weathering such as rain, direct radiation of the sun and dust. The device is not design for the external use or storage. The cleaning and maintenance of the device MUST NOT be done by17 children without the supervision of an adult. Before unplugging the device, switch it o󰀨, using the proper command on the control panel. DO NOT hang the fan on the wall or ceiling unless this type of installation is provided and explained in this manual. Place the device at a proper distance from the objects or surrounding walls making sure that its functioning will not cause accidental damages. DO NOT use the device near gas stoves or open ames in general. DO NOT use the device near curtains or textiles. DO NOT hang the fan on the wall or ceiling unless this type of installation is provided and explained in this manual. DO NOT cover the device during functioning. DO NOT insert objects or body parts inside the protection grille of the fan. DO NOT leave the device unsupervised for a long period during functioning. DO NOT expose yourself for a long period to the air ow generated by the device because it can cause damage to the health. If the fan must be stored for a long period and is not used regularly, place the fan in its original packaging in a dry place. When you use it for the rst time after a long period of inactivity, make sure the fan is clean and the motor blades turn feely (with the device not powered) without any restraint.
