MANUALE UTENTE LW62 Wifi Venta

• riferito ad un‘altezza del locale di max. 2,5 m49 IT 1 Display 2 Interruttore On/O 3 Vano di evaporazione 4 Pila di piastre 5 Vasca dell‘acqua 6 Lampada UVC 7 Vano portacavo 8 Disco igienizzante (preinstallato) 9 Telecomando 10 Rulli trasportatori

PANORAMICA 01 Disimballare e posizionare l‘apparecchio. Manovrare l‘apparecchio nella posizione desiderata utilizzando i rulli trasportatori 10. Per farlo solvare il lato destro del apparecchio. Collegamento sso dell‘acqua Avvertenze per il collegamento sso dell‘acqua Il collegamento sso dell‘acqua deve essere realizzato esclusivamente da personale qualicato ed esperto. Prima di collegarlo alla tubazione dell‘acqua, scollegare l‘apparecchio dalla rete elettrica. Prima di collegare le tuba- zioni di alimentazione dell‘acqua dell‘LW62 WiFi, chiudere l‘alimentazione stessa dell‘acqua. La qualità dell‘acqua deve essere conforme al decreto sull‘acqua potabile del Paese in cui viene fatto funzionare l‘apparecchio. Il collegamento alla rete idrica domestica deve avvenire secondo le prescri- zioni vigenti nel rispettivo Paese. Allo stesso modo, tutti gli apparecchi e i dispositivi usati per il convogliamento dell‘acqua all‘apparecchio devono essere conformi alle prescrizioni vigenti nel rispettivo Paese. L‘alimentazione dell‘acqua verso l‘apparecchio deve avvenire utilizzando la tubazione dell‘acqua fredda che: ∙ sia in grado di reggere la pressione di esercizio. ∙ soddis le prescrizioni igieniche. ∙ La pressione dell‘acqua deve essere compresa fra 150 e 600 kpa. Il tubo in acciaio inox fornito ha una lunghezza di 2 metri. Il prolungamento del tubo di collegamento in acciaio inox non è ammesso. Sostituire un tubo in acciaio inox difettoso solo con un ricambio originale Venta (reperibile presso il servizio di assistenza Venta o presso i rivenditori specializzati). Fra il tubo in acciaio inox e la presa di allacciamento domestica dell‘acqua deve essere montato un rubinetto di intercettazione che permetta, in caso di necessità, di interrompere l‘alimentazione dell‘acqua. Attenzione! Assicurarsi che l‘apparecchio sia spento e che la spina sia estratta dalla presa elettrica.50ITVenta LW62 WiFi Fare attenzione che il rubinetto di intercettazione sia accessibile anche con l‘apparecchio montato. Allacciamento all‘alimentazione dell‘acqua Per l‘allacciamento all‘alimentazione dell‘acqua è necessario un rubinetto di intercettazione con letto da 3/4“. ∙ Collegare il tubo in acciaio inox con il lato diritto al rubinetto di intercetta- zione. Fare attenzione che l‘avvitaggio sia ssato saldamente. ∙ Fissare il tubo in acciaio inox alla valvola elettromagnetica sul lato inferi- ore del retro dell‘apparecchio. Fare attenzione che l‘avvitaggio sia ssato saldamente e in maniera stagna. ∙ Aprire con cautela il rubinetto di intercettazione dell‘alimentazione dell‘acqua e controllare la tenuta dell‘intero sistema dell‘acqua. ∙ Collegare ora l‘apparecchio elettricamente. ∙ Portare l‘apparecchio nella posizione desiderata. Fare attenzione che il tubo in acciaio inox non venga piegato né danneggiato. 02 Portare il display 1 nella posizione desiderata (sono possibili 3 posizioni). 03 Portare alla lunghezza desiderata il cavo di alimentazione avvolgendolo o svolgendolo nel vano portacavo 7. ATTENZIONE! Il connettore del cavo di alimentazione deve essere saldamente inserito nell‘apparecchio! Rimuovere la protezione batterie e la pellicola protettiva del telecomando 9. Inserire la spina di alimentazione nella presa elettrica e accedere l‘apparecchio agendo sull‘interruttore On/O 2 oppure con il telecomando 9. ATTENZIONE! A causa del processo di riempimento, l‘avviamento dell‘apparecchio può ritardare di ca. 6 minuti. Descrizione della lampada UVC Il Lavaaria dispone di una lampada UVC integrata 6. La lampada UVC serve per un funzionamento igienico del Lavaaria ed impedisce la formazione di germi e di batteri nell‘acqua. Essa funziona per 4 ore al giorno. Regolazione del livello del ventilatore

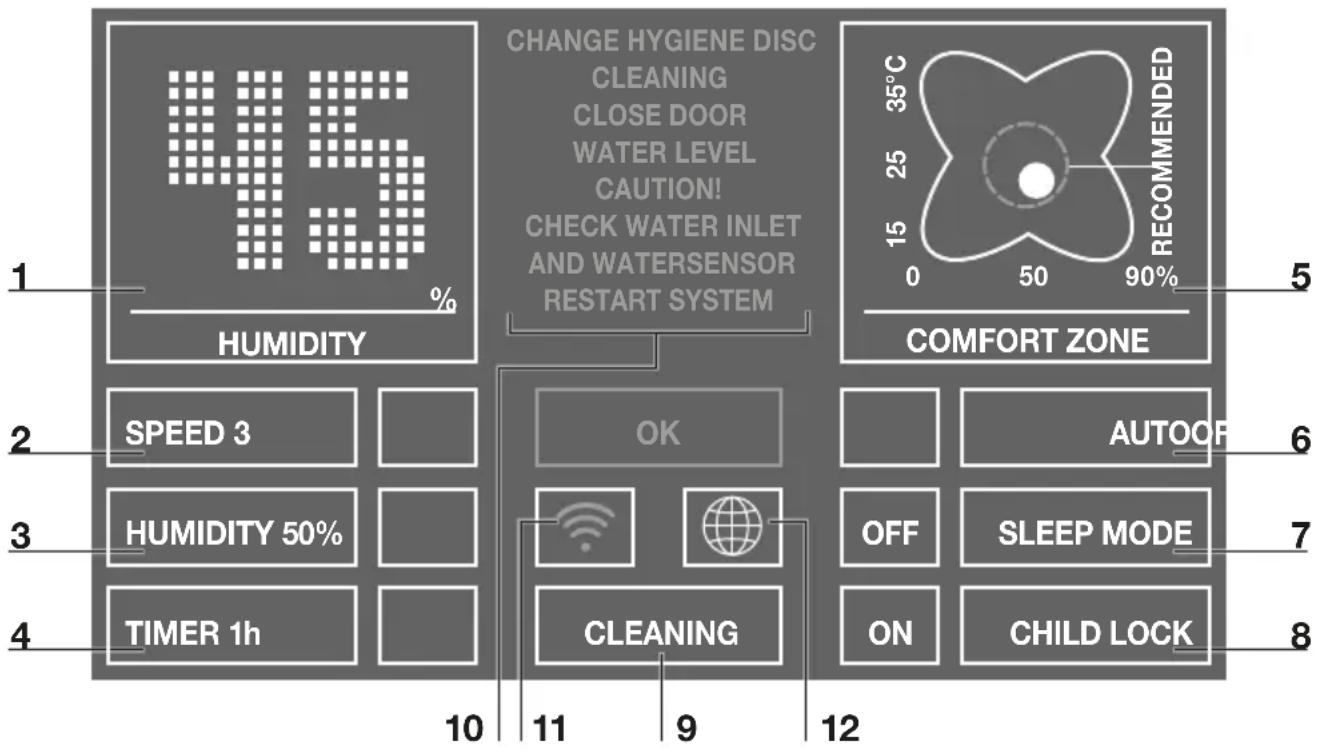

FUNZIONI, REGOLAZIONI E INDICATORI

La regolazione desiderata può essere selezionata o modicata premendo brevemente sulla rispettiva funzione. Funzione Regolazione 1 Visualizzare Umidità dell‘aria. 2 Velocità Livello ventilatore 1 (debole) - 5 (intenso). 3 Umidità dell‘aria

30 - 70 % (a passi di 5 %) Una volta raggiunta l‘umidità

dell‘aria impostata, la pila di piastre non gira. 4 Preselezione tempo OFF / 1 / 3 / 5 / 7 / 9 h (ore). Allo scadere delle ore impostate, l‘apparecchio si spegne automaticamente. 5 Temperatura / Zona comfort Temperatura: Tenere premuto per 2 secondi per commutare fra °C e °F. Zona comfort: Se il punto bianco rimane dentro al cerchio verde, allora l‘umidità relativa e la temperatura ambiente sono nel campo di benessere. 6 Auto OFF L‘apparecchio funziona con il livello ventilatore impostato 1 - 5. ON A seconda dell‘umidità dell‘aria nel locale, l‘apparecchio regola automaticamente i livelli di velocità del ventilatore.

0 50 90% 35°C CLEANING 9 121152ITVenta LW62 WiFi 7 Modalità notte OFF / ON L‘apparecchio riduce il livello del ventilatore a 1 e riduce la luminosità del display. Una variazione manuale della portata d‘aria è possibile in qualsiasi momento. 8 Sicura bambini OFF / ON Tenere premuto 3 secondi per attivare/disattivare il blocco tasti. 9 Pulizia Programma di pulizia Per il processo di pulizia è necessaria una bottiglia (250 ml) di detergente Venta. Seguire le indicazioni riportate nel display. Durata ca. 4 ore. 10 Avvertenze Visualizzazione e conferma di messaggi e avvertenze. 11 WiFi Visualizzazione e congurazione del collegamento WiFi grigio: WiFi disattivato verde: Collegamento WiFi instaurato (local access) blu: Collegamento WiFi instaurato (full access) rosso: nessun collegamento WiFi. Controllare nella congu- razione WiFi la propria rete e la propria password WiFi. Seguire le indicazioni contenute in „CONFIGURAZIONE WIFI“. 12 Seleziona la tua lingua CONNECTCLOSE WIFI CONFIGURATION WIRELESS NETWORK Select network: Security type: Access: PSK: LOGIN CREDENTIALS INTERNET ACCESS VENTA

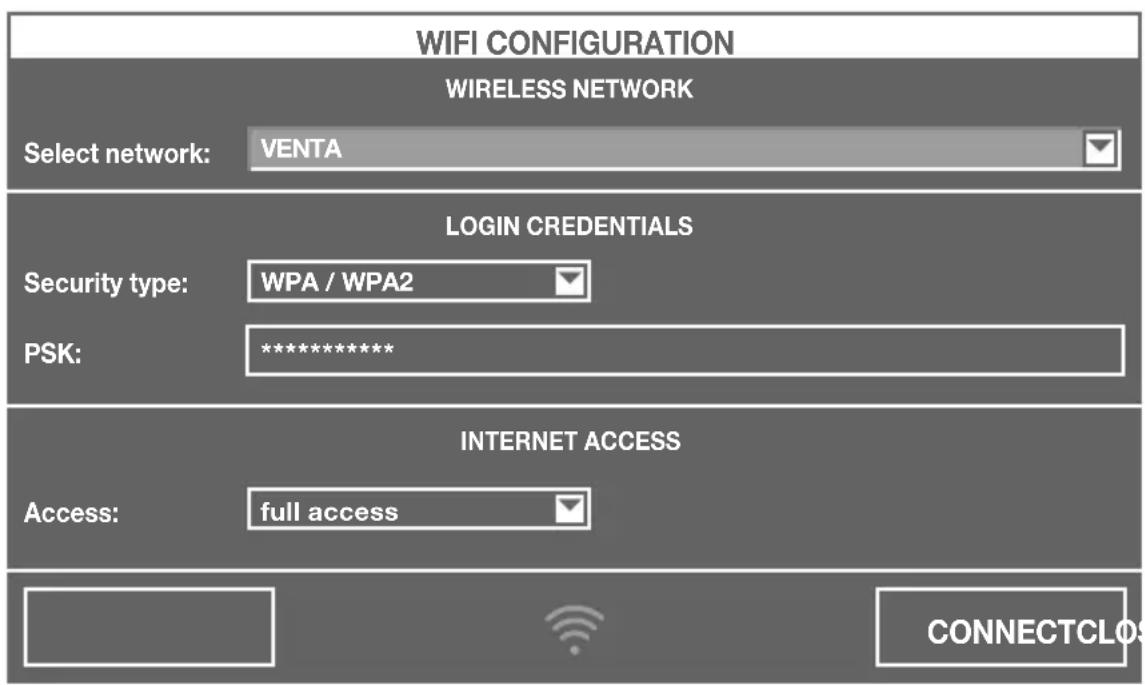

CONFIGURAZIONE WIFI53 IT

Tenere premuto l‘indicatore WiFi 11 per 3 secondi, per entrare nella congura- zione WiFi. Selezionare in „Select network“, nella lista a tendina, la propria rete. Il „Security Type“ viene impostato automaticamente non appena viene selezio- nata la rete. Inserire nel campo „PSK“ (modalità di inserimento ASCII) la propria password WLAN/chiave WLAN e confermare premendo il tasto ENTER. Se la password contiene caratteri speciali o dieresi non riportati sulla tastiera è pos- sibile, nella pagina web, generare dalla propria password un codice HEX:www. venta-luftwaescher.ch Inserire ora nel campo „PSK“ (modalità di inserimento HEX) il ´codice HEX ge- nerato e confermare premendo il tasto ENTER. Selezionare alla voce „Access“ il diritto di accesso ad Internet desiderato. full access: Accesso a tutti gli usi comfort della app. local access: accesso locale per l‘uso della app. Azionare il tasto CONNECT per instaurare il collegamento Indicatore WiFi verde: Collegamento WiFi instaurato (local access) Indicatore WiFi blu: Collegamento WiFi instaurato (full access) Indicatore WiFi rosso: nessun collegamento WiFi. Controllare di nuovo la rete e la password WLAN. Indicatore WiFi grigio: WiFi disattivato Azionando il tasto CLOSE si ritorna nel campo di comando dell‘apparecchio. Toccando l‘indicatore WiFi 11 è possibile attivare o disattivare il collegamento WiFi. Se il collegamento WiFi è disattivato, l‘apparecchio non si collega alla app Venta. APP VENTA Le funzioni dell‘apparecchio possono essere ampliate e controllate con la app Venta. La app Venta è disponibile per smartphone e tablet. La app Venta può essere scaricata al sito: www.venta-luftwaescher.de Seguendo le indicazioni sullo schermo dello smartphone o del tablet. Durante l‘instaurazione del col- legamento con l‘apparecchio, viene emesso un segnale acustico dall‘apparecchio stesso. Confer- mare ora sull‘apparecchio l‘avve- nuta instaurazione del collegamen- to al vostro smartphone/tablet. YES NO WIFI-AUTHORISATION INCOMING WIFI REQUEST. <Your Venta-App Connection> ALLOW ACCESS?54ITVenta LW62 WiFi Avvertenza / Intervallo Misure Cleaning Per il processo di pulizia serve una bottiglia (250 ml) di detergente Venta. Eseguire il programma di pulizia azionando il tasto CLEANING 9. Seguire le indica- zioni riportate nel display. Durata ca. 4 ore. Attenzione! Assicurarsi che l‘apparecchio sia spento e che la spina sia estratta dalla presa elettrica.

Water level Caution! Check water inlet and watersensor Restart System Vericare che il rubinetto di intercettazione dell‘acqua sia aperto. A Vericare la libertà di movimento del sensore dell‘acqua. Rimuovere incrostazioni di calcare. B Vericare che il vaglio grossolano nella valvola elettromagnetica non sia intasato. ATTENZIONE! Per evitare il troppo-pieno del dispositivo riaccenderlo solo dopo la verica dei punti sopraindicati premendo l‘interruttore on / o. C Change Hygiene Disc Aprire il vano evaporazione 3. Estrarre la pila di pias- tre 4 e sbloccare la ruota di trasmissione. Estrarre il disco igienizzante e sostituirlo. Rimontare l‘apparec- chio e tenere premuto il pulsante OK per 3 secondi no a quando il display si spegne. La durata del disco igienico è di 3 mesi (se l‘apparecchio viene utilizzato 24 ore al giorno). La durata dipende dalla durezza dell‘acqua, dalla qualità dell‘acqua, dalla quantità giornaliera di evaporazione e dal numero di ore di funzionamento (nel display tattile interattivo compare un‘indicazione alternante). Il disco igienico può essere smaltito nei riuti domestici. D Raccomandazione ogni 10-14 giorni Svuotare l‘acqua residua dalla vasca dell‘acqua 5. Pulire la vasca dell‘acqua 5 e pulire la pila di piastre 4. Tutti i residui contenuti nella vasca dell‘acqua e nella pila di piastre (depo- siti o scolorimenti bianchi, verdi-gialli o marroni) NON compromettono il funzionamento dell‘apparecchio. Raccomandazione ogni 3 anni Dopo ca. 3 anni, l‘intensità della lampada UVC è esau- rita. Per questo motivo, la lampada UVC deve essere sostituita ogni 3 anni. Prima di aprire l‘apparecchio, leggere le istruzioni per la manutenzione. La lampada UVC è corredata con delle istruzioni per l‘uso. A D

Problema Possibile soluzione L‘apparecchio non funziona. Inlare la spina elettrica nella presa. Inserire il connettore del cavo di alimentazione nell‘apparecchio. Se con l‘ausilio delle informazioni fornite non dovesse essere possibile risolvere il problema, rivolgersi al servizio di assistenza clienti VENTA: +41 41 781 1515, service@venta-luftwaescher.ch ACCESSORI Articolo Unità di imballaggio / Pz. Disco Disco igienizzante 1 / 3 Detergente Detergente per apparecchi VENTA 1 Lampada UVC 1 Gli accessori possono essere ordinati telefonicamente oppure online. +41 41 781 1515, service@venta-luftwaescher.ch56ITVenta LW62 WiFi PRIVACY I Suoi dati vengono trattati dalla Venta Luftwäscher in maniera riservata. Se i Suoi dati personali dovessero subire modiche o in caso di quesiti su come elaboria- mo i Suoi dati, si rivolga al servizio di assistenza clienti Venta: CH: +41 41 781 1515, service@venta-luftwaescher.ch Per maggiori informazioni sul tema Privacy può consultare le nostre direttive sulla privacy al sito www.venta-luftwaescher.ch GARANZIA L‘eccellente qualità del prodotto consente a Venta Luftwäscher GmbH di fornire una garanzia di due anni dalla data di acquisto, assicurando l‘assenza di difetti in presenza di un utilizzo appropriato. Laddove tuttavia dovessero occasionalmente presentarsi difetti nei materiali o nella lavorazione, si prega di rivolgersi al servizio di assistenza VENTA o al proprio rivenditore. Si applicano inoltre in tali casi le con- dizioni generali di garanzia Venta, consultabili all‘indirizzo: www.venta-luftwaescher.ch/service/garantie/ SMALTIMENTO Il simbolo „pattumiera barrata“ richiede uno smaltimento separato di apparecchi elettrici ed elettronici usati (WEEE) come anche delle batterie/ pile esauste. Simili apparecchi possono contenere sostanze pericolose e dannose per l‘ambiente. Questi prodotti devono essere smaltiti presso un punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici e non devo- no essere smaltiti nei normali riuti domestici. Le batterie esauste non devono essere gettate nei riuti domestici. Esse devono essere conferite ai centri di raccol- ta o ai rivenditori. Così facendo si contribuisce alla protezione e alla salvaguardia delle risorse e dell‘ambiente.Per ulteriori informazioni rivolgersi agli enti preposti locali. In nessun caso i bambini devono giocare con sacchetti di plastica e materiale di imballaggio, in quanto vi è pericolo di infortunio o di soocamento. Conservare simile materiale in maniera sicura oppure smaltirlo in maniera ecosostenibile.Art.-Nr. 2910101, Druckdatum © 2020/07_V01 GERMANY Venta-Luftwäscher GmbH Weltestr. 5 D-88250 Weingarten Tel.: +49 751 50 08 88 Fax: +49 751 50 08 20 service@venta-luftwaescher.de www.venta-luftwaescher.de SWITZERLAND Venta-Luftwäscher AG Bösch 65 CH-6331 Hünenberg Tel.: +41 41 781 15 15 Fax: +41 41 781 15 50 info@venta-luftwaescher.ch www.venta-luftwaescher.ch AUSTRIA Venta-Austria GmbH Färbergasse 15 6850 Dornbirn Tel.: +43 5572 202 539 Fax.: +43 5572 202 537 oce@venta.at www.venta.at
