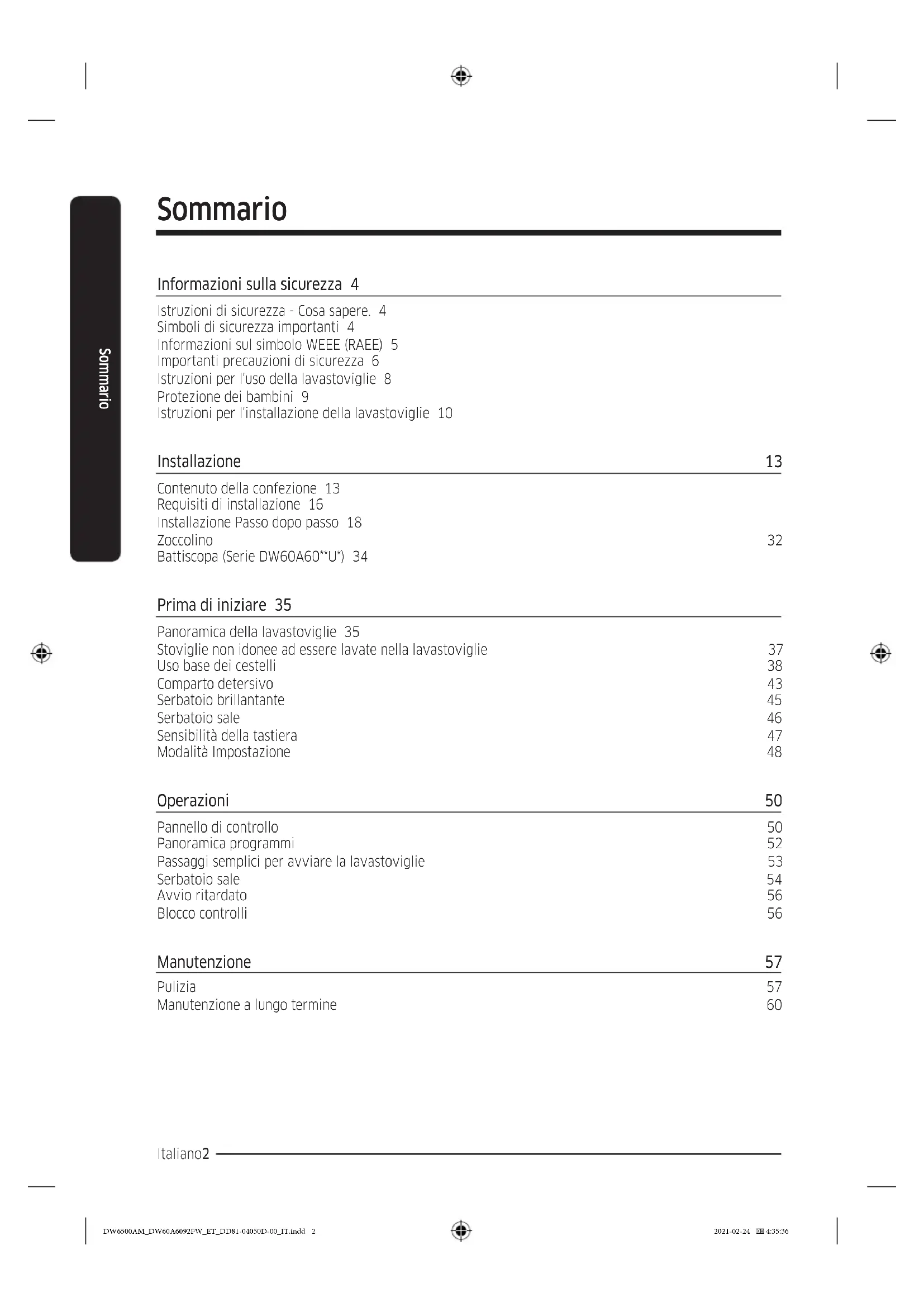

MANUALE UTENTE DW60A6090IB SAMSUNG

Informazioni sulla sicurezza 4

Istruzioni di sicurezza - Cosa sapere. 4

Simboli di sicurezza importanti 4

Informazioni sul symbolo WEEE (RAEE) 5

Important precauzioni di sicurezza 6

Istruzioni per l'uso della lavastoviglie 8

Protezione dei bambini 9

Istruzioni per l'installazione della lavastoviglie 10

Installazione 13

Contenuto della confezione 13

Requisiti di installmente 16

Installazione Passo dopo passo 18

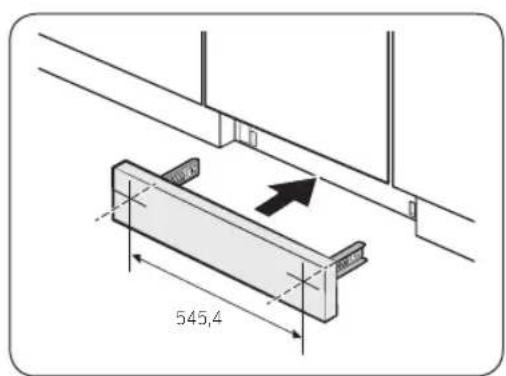

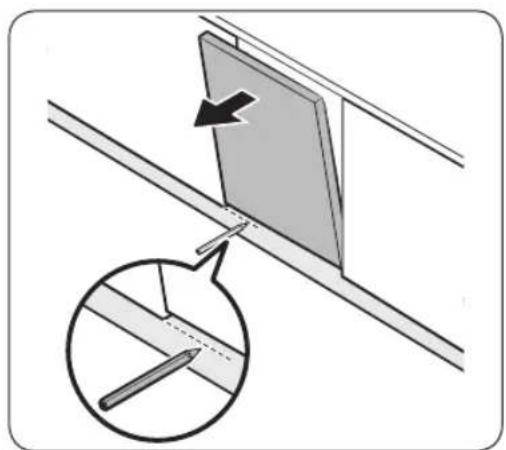

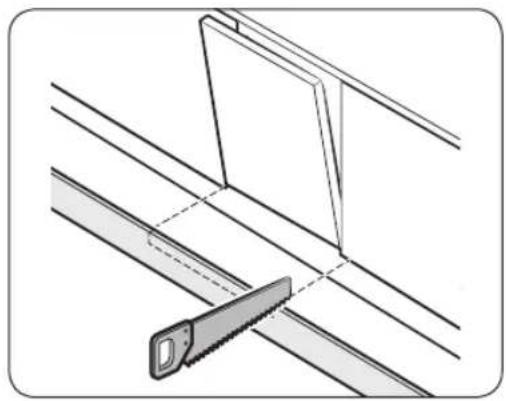

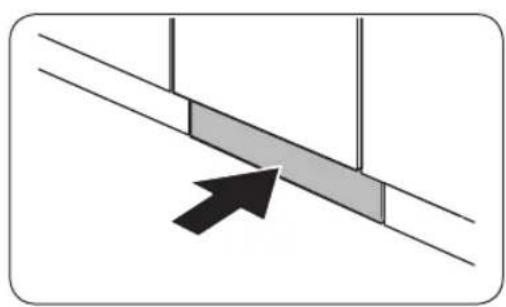

Zoccolino

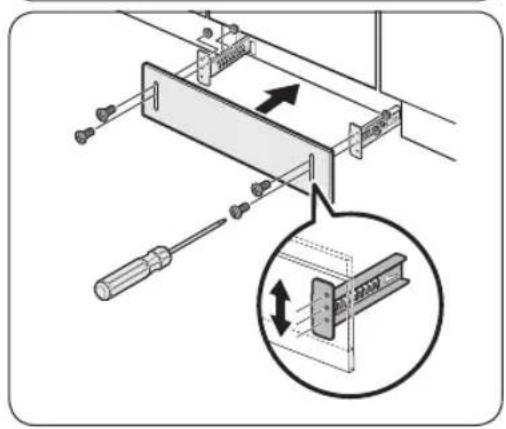

Battiscopa (Serie DW60A60**U') 34

32

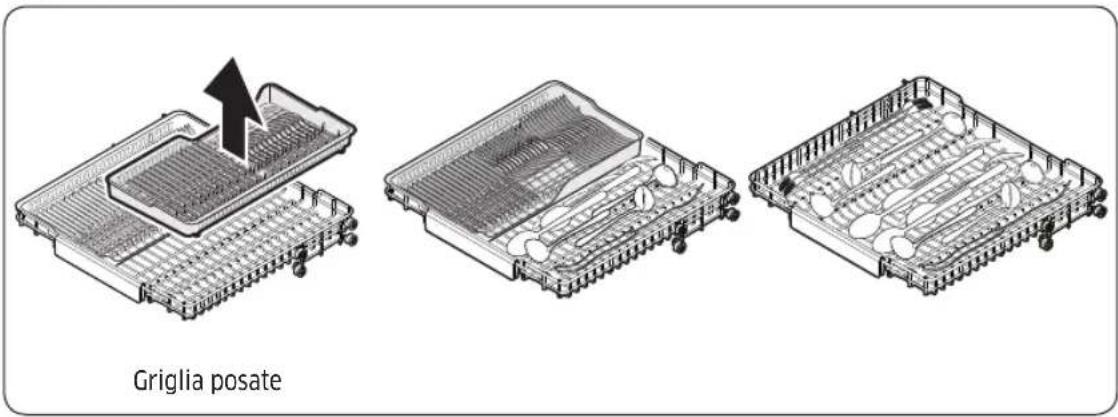

Prima di iniziare 35

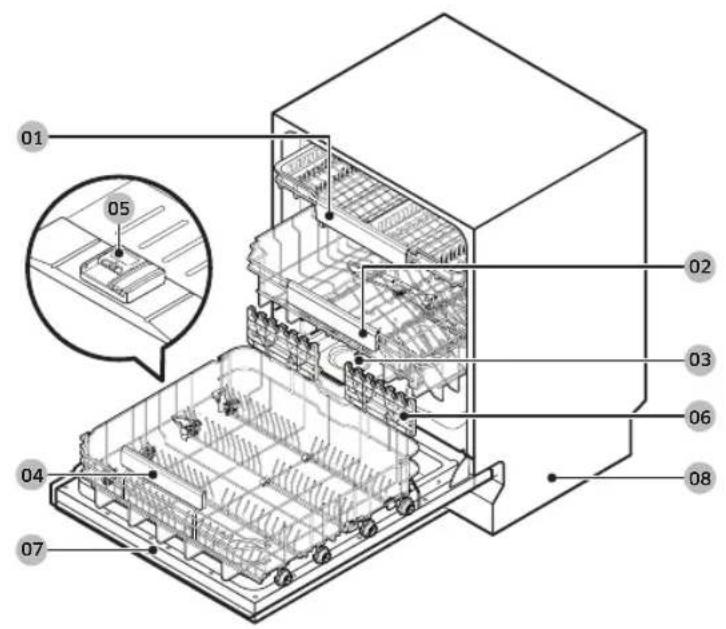

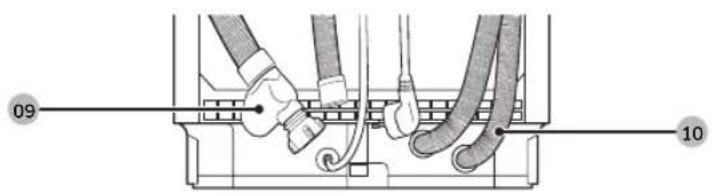

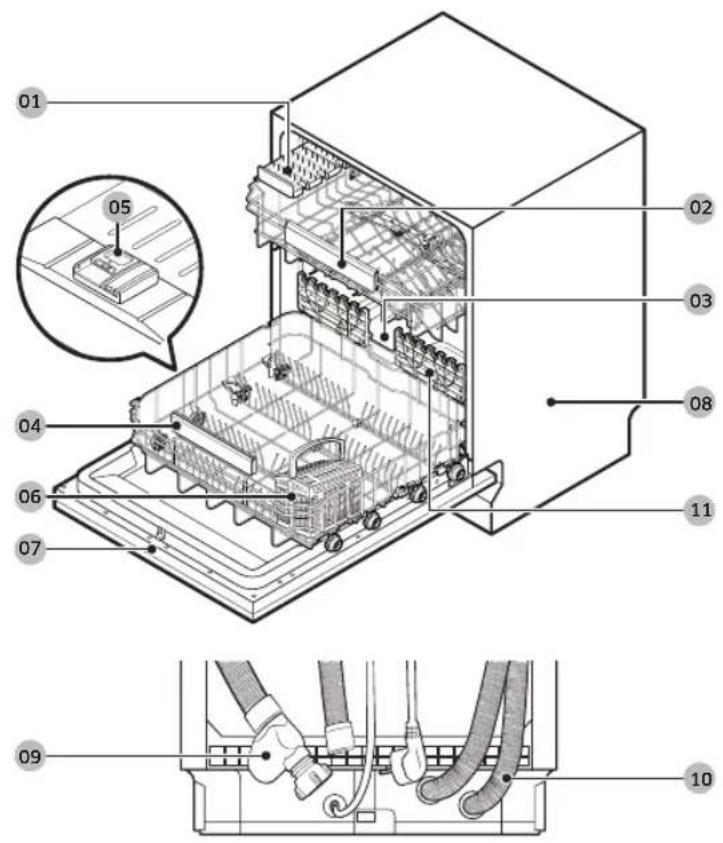

Panorama della lavastoviglie 35

Stoviglie non idonee ad essere lavate nella lavastoviglie 37

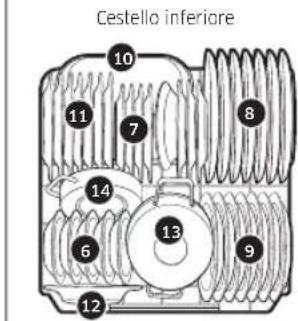

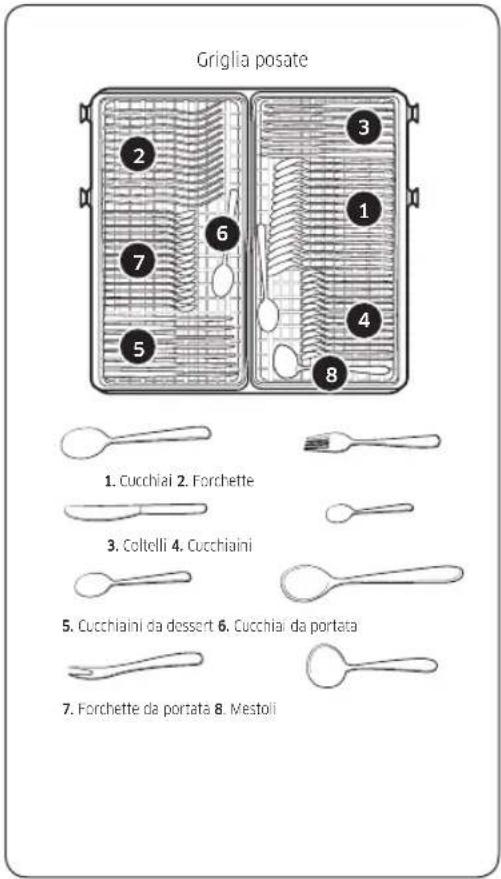

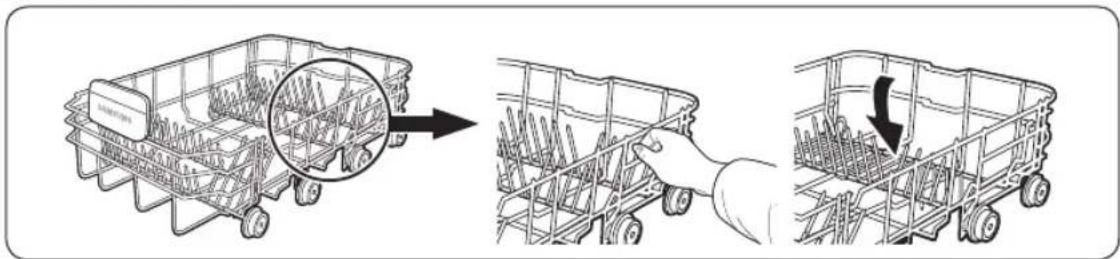

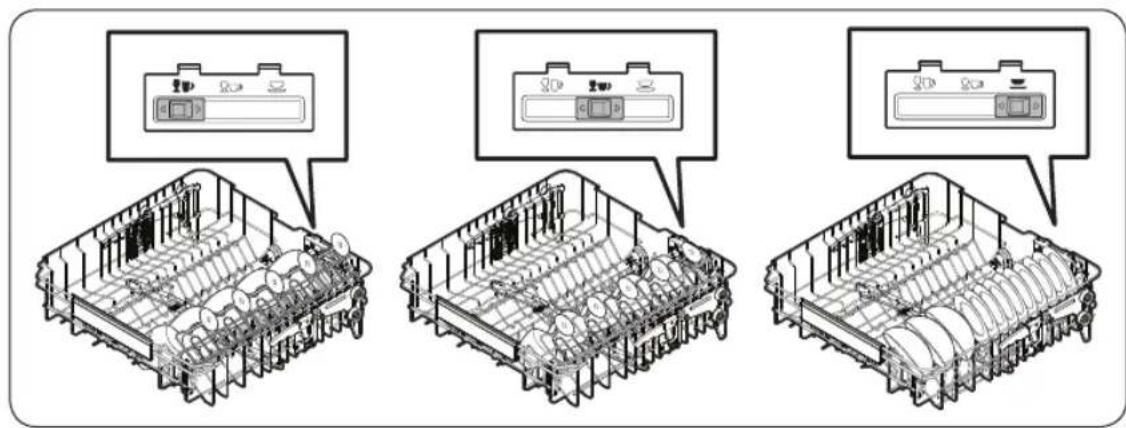

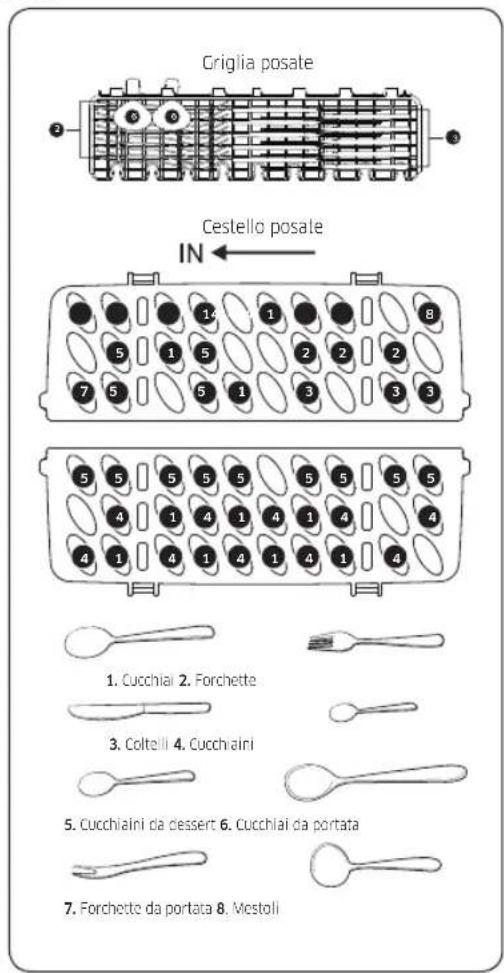

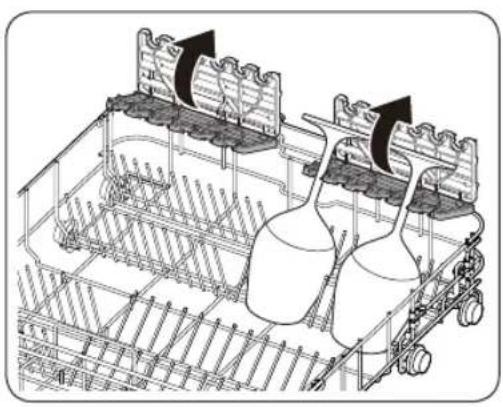

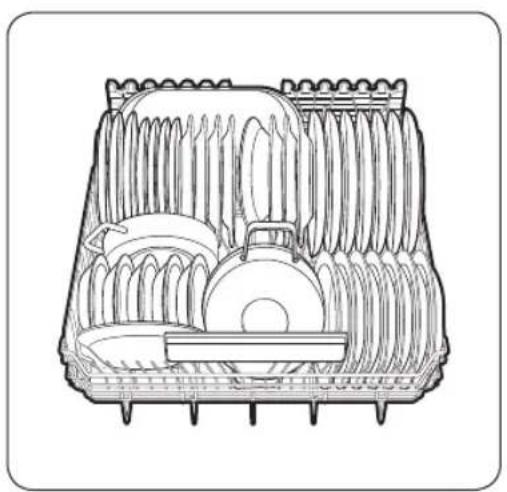

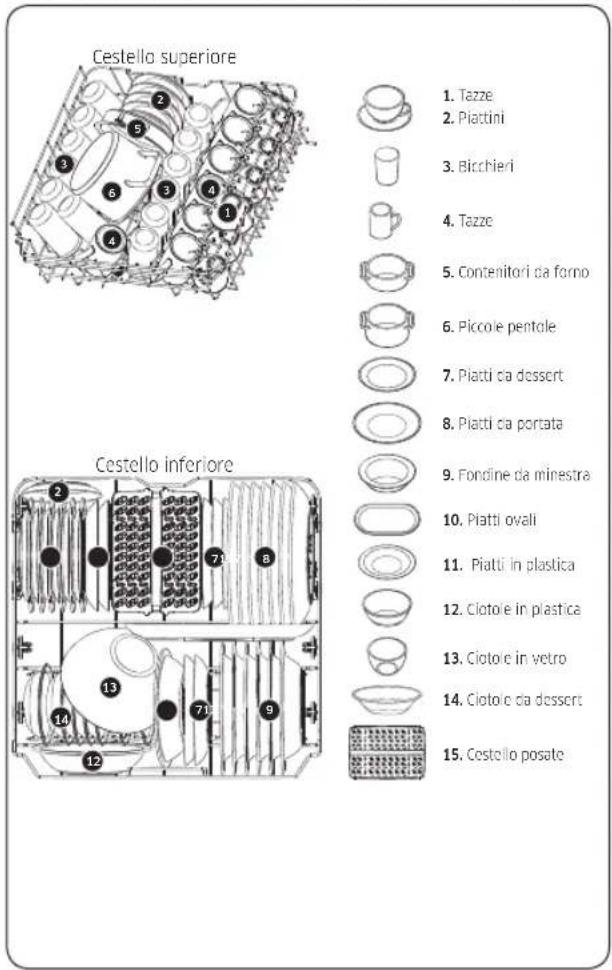

Uso base dei cestelli 38

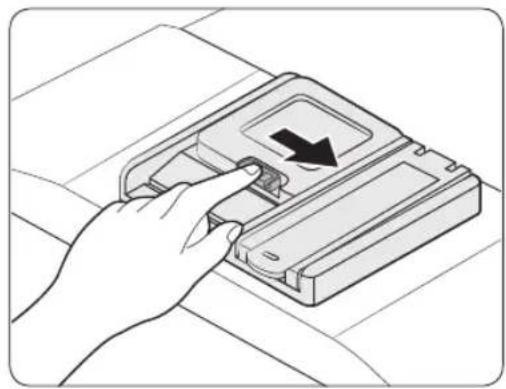

Comparto detersivo 43

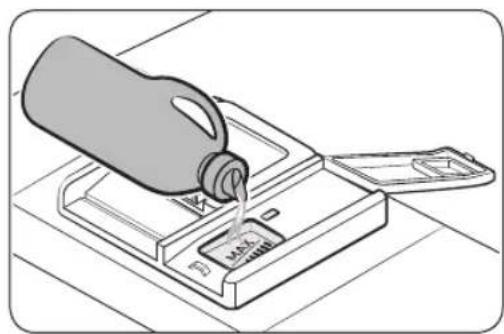

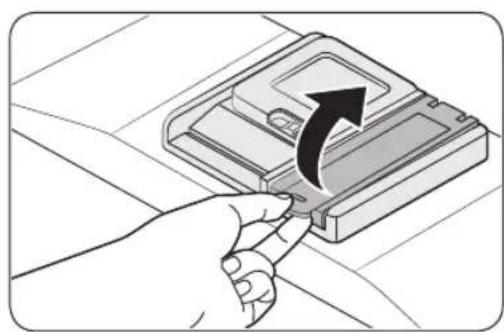

Serbatoio brillantante 45

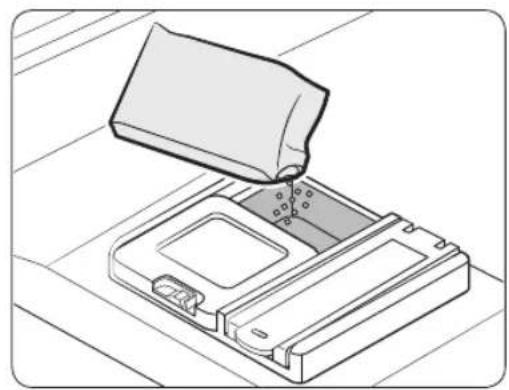

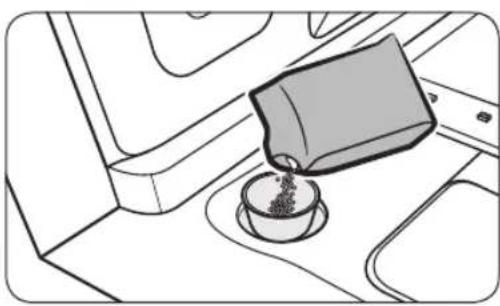

Serbatoio sale 46

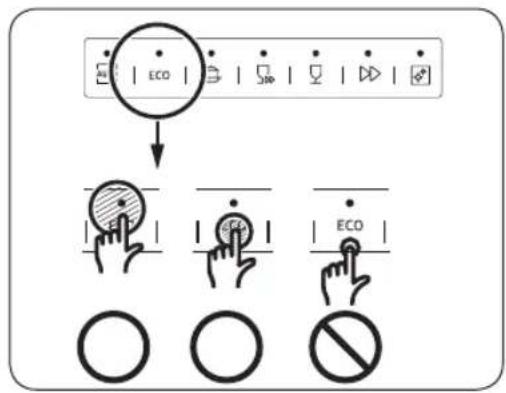

Sensibilità della tastiera 47

Modalità Impostazione 48

Operazioni 50

Pannello di controllo 50

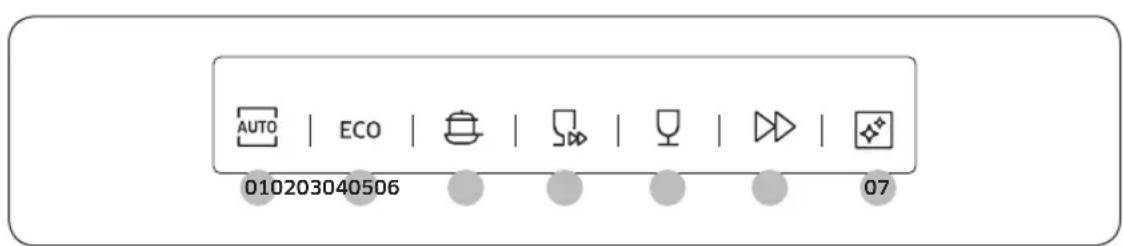

Panorama programmi 52

Passaggi simplici per avviare la lavastoviglia 53

Serbatoio sale 54

Avvio ritardato 56

Blocco controll 56

Manutenzione 57

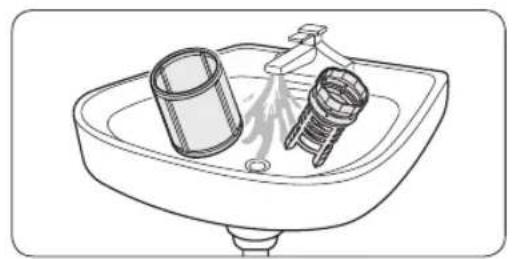

Pulizia 57

Manutenzione a lungo termine 60

Italiano2

Risoluzione dei problemi 61

Checkpoint 61

Codici informativi 64

Diagramma dei cici di lavaggio 65

Appendice 67

Trasporto/spostamento 67

Protezione anti gelo 67

Smaltimento della lavastoviglie e salvaguardia dell'ambiente 67

Suggerimenti per risparmi energetici e idrici 68

69

Per un test standard 70

Informazioni sulla sicurezza

Congratulazioni per l'acquisto della tua nuova lavastoviglie Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere ivantaggi offerti dalle funzioni della tua nuova lavastoviglie.

Istruzioni di sicurezza - Cosa sapere.

Leggi attendamente Anything manuale per apprendere l'uso sicuro ed efficiente delle varie funzioni e caratteristiche offerte da但这a lavastoviglie, e tieni il manuale in un luogo sicuro vicino all'apparecchio per poterlo consultare ognualvolta se ne presenti la necessità. Questo apparecchio delve essere utilizzato solo per lo scopo per il quale è stato progettato, come qui descririto.

Le avventenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che sono verificarsi. è responsabilità dell'utente utilizzare l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installmente, manutenzione e funzionamento.

Poiché le istruzioni operative qui descripte coprono i vari modelli disponibili, le caratteristiche della lavastoviglia acquistata possono differire leggermente da quella descrirente in quello manuale e non tutti i symboli di avventenza possono essere applicabili. In caso di domande o dubbi, rivolgiti al Centro assistenza autorizzato di zona o visita il site www.samsung.com per trovare le informazioni necessarie.

Simboli di sicurezza importanti

Significato delle icone e dei symboli riportati in questo manuale dell'utente:

AVVERTENZA

Pericoli o pratiche non sicure che possono causare lesions personali gravi, la morte e/o danni materiali.

ATTENZIONE

Pericoli o pratiche non sicure che possono causare lesions personali e/o danni materiali.

NOTA

Indica che sussiste il rischio di lesioni personali o dati materiali.

La simbologia di avventenza ha lo scopo di prevenir eventuali lesioni personali. Seguire le istruzioni scrupolosamente.

Conservare queste istruzioni in un luogo sicuro e accertarsi che eventuali nuovi utenti familiarizzino con il loro contento. In caso di cessione dell'apparecchio, consegnare le informazioni al nuovo acquirente.

Italiano4

Informazioni sul symbolo WEEE (RAEE)

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separators il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'autorità competente per tutte le informazioni relative alla raccolta differenziate di quello tipo di materiali.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto.

Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specifici dei singoli prodotti es. REACH, WEEE, Batterie, visitare la pagina sulla sostenibilità disponibile sul除去 Samsung.com.

Informazioni sulla sicurezza

Importanti precauzioni di sicurezza

Per evitare rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni:

1. Questo prodotto non deve essere utilizzato da bambini e uomini che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l'uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.
2. Per l'uso in Europa: Questo apparecchio può essere utilizzato da bambini di età superioreagli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano privile di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli cheesso comporta.Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini sulla supervisione di un adulto.
3. Controllare che i bambini non giochino con quello apparecchio.
4. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al costruttore, a un technique dell'assistenza o a personale qualificato.
5. Utilizzato il nuovo set di tubi in dotazione all'apparecchio sulla riutilizzazione i tubi vecchi.

Italiano6

1. Verificare che tappeti o altri oggetti non ostruiscano le aperture di ventilazione dell'apparecchio sequeste sono poste alla base del prodotto.
2. Per l'uso in Europa: Senza una costante supervisione da parte di un adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio.
3. ATTENZIONE: Per evitare i rischi connessi a un ripristino involontario del fusabile termico, non alimentare l'apparecchioattraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attenuato/disattivato alla utility.
4. AVVERTENZA: Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

Questo appearecchio è destinato a un uso domestico o applicazioni similari, ad esempio:

• aree adibite a cucina per il personale di negoti, uffici e altri ambienti lavorativi;
• aziende agricole
• uso da parte del cliente in hotel, motel e altri ambienti residenziali;
• bed and breakfast.

Informazioni sulla sicurezza

Istruzioni per l'uso della lavastoviglie

Questa lavastoviglie non è progettata per un uso commerciale. É intesa per un uso domestico o in ambienti simili lavorativi e residenziali, quali:

• Negozi
  Uffici e showroom
  e dai residenti di:
• Ostellie guest house.

L'apparecchio deve essere usato come elettrodomestico per la pulizia di piatti e stoviglia, casi come specificato nel manuale dell'utente. Qualsiasi altri uso non è supportato dal costruttore e potrebbe risultare pericoloso.

Il produttore non può essere ritenuto responsablee per eventuali danni derivanti da un uso o un funzionamento improprio o scorretto dell'apparecchio.

Non utilizzato solventi nella lavastoviglie. Pericolo di esplosione.

Non inalare o ingerire il detersivo per lavastoviglie. I detersivi per lavastoviglie contengono sostane irritanti o corrosive e, se ingeriti, possono causare usioni a naso, bocca e gola; possono inoltre bloccare la respirazione. Consultare immediatamente un medico in caso di ingestione o inalazione del detersivo.

Non lasciare lo sportello aperto se non strettamente necessario poiché può rappresentare un ostacolo sul quale inciampare.

Non appoggiarsi o sedersi sullo sportello aperto. In caso contrario la lavastoviglie potrebbe inclinarsi e danneggiarsi, e provocare lesioni personali.

Usare solo detersivo e brillantante per lavastoviglie per uso un domestico. Non usare detersivo liquido. Non usare detergenti fortemente acidi

Non rabboccare il serbatoio del brillantante con detersivo liquido o in polvere. La mancata osservanza di esta precauzione potrebbe danneggiare gravamente il serbatoio.

Un accidentale riempimento del serbatoio del sale con detersivo liquido o in polvere potrebbe danneggiare l'addolcitore. Verificare di disporre del tipo corretto di sale per lavastoviglie prima di riempire il serbatoio del sale.

Usare solo sale per lavastoviglie dal momento che altri tipi di sale possono contener additivi insolubili che possono danneggiare il funzionamento dell'addolciture.

In un apparecchio dotato di cestello per le posate (incluso a seconda del modello), il processo di lavaggio e ascugatura delle posate è più efficace se queste vengono collocate nel cestello in modo ottimale, con i manici rivolti verso il basso. Tuttavia, per evitare il rischio di lesioni, è possibile collocare coltelli e forchette con i manici rivolti verso l'alto.

Il vasellame e gli elementi in plastica non resistenti all'acqua boliente, quali ad esempio contentori o posate in plastica, non possono essere lavati in lavastoviglie. Le elevate temperature sviluppate all'interno della lavastoviglie sono provocare la deformazione o lo scioglamento.

Nei modelli dotati della funzione Avvio ridardato, verificare che il dispenser sia asciutto prima di aggiungere il detersivo. Se necessario, asciugarlo. Se viene versato in un dispenser umido, il detersivo può raggrumarsi e non essere quindi sparso uniformamente.

Italiano8

Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

Protezione dei bambini

Questo apparecchio non è un giocattolo! Per evitare il rischio di lesioni, tenere i bambini lontano dall'apparecchio e non permettere loro di giocare vicino o all'interno dell'apparecchio o di azionarme i comandi. I bambini non sono in grado di comprendre i potenziali pericoli. Pertanto devono essere controllati ognialvolta si lavori in cucina. Un bambino che gioca con la lavastoviglie potrebber imanervi chiuso dentro.

Questo appearecchio può essere utilizzato da bambini di età superioreagli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano privile di esperienza o conoscenza, sotto la supervisione di una persona responsable o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli cheesso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini sensa la supervisione di un adulto.

I bambini più grandi possono utilizzare l'apparecchio solo se sono state fornite loro chiare istruzioni per l'uso e siano in grado di utilizzato in sicurezza, riconoscendo i potenziali rischi derivanti da un uso improprio dell'apparecchio.

TENERE I BAMBINI LONTANI DAI DETERSIVI!

I detersivi per lavastoviglie contengono sostanje irritanti e corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; migliorato inoltre bloccare la respirazione.

Tenere i bambini lontano alla lavastoviglie quando lo sportello dell'apparecchio è aperto. All'interno potrebbero esservi residui di detersivo.

Consultare immediamente un medico se un bambino inala o ingerisce del detersivo.

Informazioni sulla sicurezza

Istruzioni per l'installazione della lavastoviglie

Prima di impostare l'apparecchio, controllare che non vi sia alcun danno visible. Non utilizzato mai un apparecchio danneggiato. Un apparecchio danneggiato potrebbe rappresentare un pericolò.

La lavastoviglie deve essere collegata a una presa di corrente dotata di apposto interrottore. La presa elettrica deve essere facilemente raggiungibile dopo l'installazione della lavastoviglie in modo che sia possibile scollegare l'apprecchio rapidamente e in qualsiassi momento (vedere la sezione "Panorama della lavastoviglie" a pagina 35).

Dietro la lavastoviglie non devono essere presenti prese elettriche. Se il retro della lavastoviglie preme contro una presa elettrica,QLA potrebbe surriscaldarsi con il seguente rischio di incendio.

La lavastoviglie non deve essere installata sotto un piano cottura. Le elevate temperature talvolta generate da un piano cottura potrebbero danneggiare la lavastoviglie. Per la stessa ragione, non installarla vicina a fiamme libero o altri appearecchi che possono irradiare calore, quali caloriferi ecc..

Collegare la lavastoviglia alla corrente elettrica solo una volta completata l'installazione e la regolazione dello sportello.

Prima di collegare l'apparecchio, verificare che i dati elettrici riportati sulla targhetta (tensione e carico collegato) corrispondano alla corrente erogata. In caso di dubbi, consultare un elettricista qualificato.

La sicurezza elettrica di quello appearecchio può essere garantita solo quando vi sia continuità tra l'apparecchio e il systema di messa a terra. è della massima importanza che i requisiti base di sicurezza siano presenti e regolarmente testati e in caso di dubbi sullo stato dell'impianto elettrico domestico quello deve essere controllato da un elettricista qualificato.

Il costruttore non potrè essere ritenuto responsable per eventuali consequences derivanti da un sistema di messa a terra inappropriato (per es. scariche elettriche).

Non collegare l'apparecchio alla presa di corrente mediente una multipresa o una prolonga. Queste infatti non garantiscono la sicurezza dell'apparecchio (per es. pericolo di surriscaldamento).

Questo appearechio più essere estere installato in postazioni mobili, ad esempio su una nave, solo se è stata eseguita da un techniciane qualificato una valutazione dei rischi associata a questo tipo di installment.

Italiano10

L'alloggiamo in plastica del connettore alla presa dell'acqua contiene un componente elettrico. Non immergere l'alloggiamo nell'acqua.

Nel tubo delsystema Aqua-Stop sono presenti fili elettrici. Non tagliare mai il tubo di carico dell'acqua,
anche se troppo lungo.

L'installazione, la manutenzione ed eventuali riparazioni devono essere eseguite solo da personale qualificato e competente in stretta osservanza delle normative locali e nazionali. Le riparazioni eseguite da personale non qualificato sono rappresentare un pericolò. Il costruttore non può essere ritenuto responsable del lavoro eseguito da personale non autorizzato.

Ilsystema impermeabile integrato offre protezione contro i danni provocati dall'acqua, a patto che siano rispetto le seguenti condizioni:

• La lavastoviglie sua correttamente installata e collegata.
• Sia stata eseguita una corretta manutenzione e siano state sostituite le parti usurate laddove necessario.
• Il rubinetto sia stato chiuso in caso di inutilizzato dell'apparecchio per un lungo periodo di tempo (per es. durante le vacanze).
• Ilsystema impermeabile entra in funzioneanche se l'apparecchio è spento. Tuttavia, l'apparecchio devese sere collegato alla corrente elettrica.

Un appearechio danneggiato più rappresentare un pericolo. Se la lavastoviglie si danneggia, scollegarla alla corrente elettrica e rivolgersi al rivenditore o ad un Centro di assistenza autorizzato.

Riparazioni non autorizzate sono causare pericoli imprevedibili per l'utente, per i quali il costruttore non potra essere ritenuto responsable. Le riparazioni devono essere eseguite solo da un technique dell'assistenza qualificato.

I componenti difettosi devono essere sostituti solo con ricambi originali. La sicurezza dell'apparecchio,.
puo essere garantita solo utilizzato ricambi originali.

Scollegare sempre la lavastoviglie danse corrente elettrica per eseguirne la manutenzione (disattivare l'interruttore della presa a parete ed estrarre le spina).

Se il cavo di collegamento è danneggiato, sostuirlo con uno idoneo disponibile presso il costruttore. Per ragioni di sicurezza, il cavo più essere sostituito solo da un Centro di assistenza autorizzato o da un technique qualificato.

In luoghi soggetti a infestazioni da scarafaggi o altri insetti, prestare particolare attenzione a mantenere la lavastoviglie e l'ambiente circostante sempre puliti. Eventuali danni provocati da scarafaggi o altri insetti non sono coperti da garanzia.

Informazioni sulla sicurezza

In caso di guasto o ai fini della pulizia, l'apparecchio risultta totalmente isolato alla corrente elettrica quando:

• l'interruttore della presa a parete è disattivato e la spina è estratta, oppure
• l'interruttore generale è disattivato, oppure
• il fusibile principale è disattivato, oppure
• Il fusibile a vite è stato rimioso (in paesi dove tale operazione è prevista).

Non modificare l'apparecchio, salvo previa autorizzazione del costruttore.

Non aprire mai il telaio/l'alloggiamo dell'apparecchio. Manomettere i collegamenti elettrici o i componenti e le parti meccaniche è molto pericoloso e può causare malfunzionamenti o scariche elettriche.

Durante il periodo di garanzia dell'apparecchio, le riparazioni devono essere effettuate solo da un tecnico dell'assistenza autorizzato dal costruttore. In caso contrario la garanzia sera invalidata.

Durante l'installation del prodotto, verificare che vi sia spazio sufficiente sopra, ai lati e sul retro dell'apparecchio per garantire una corretta ventilazione. Se lo spazio tra l'apparecchio e il lavello è insufficiente, quest'ultimo potrebbe subire danni o potrebbe presentarsi un problema di muffa.

Verificare che il livello di direzza dell'acqua impostato sulla lavastoviglie sa idoneo a quello della propria zona (vedere la sezione "Serbatoio sale" a pagna 46).

Consultare www.samsung.com/support per ulteriori dettagli sui materiali e le riparazioni.

Italiano12

Installazione

Contenuto della confezione

Accertarsi che nella confezione siano presenti tutte le parti. In caso di domande relative alla lavastoviglie o ad una delle sue parti, contattare un Centro di assistenza clienti Samsung locale o il rivenditore. L'aspetto effettivo della lavastoviglie può variarie in base al modello ed al paese di apparomenza.

ATTENZIONE

Una volta disimballata la lavastoviglie, conservare gli imballi fuori alla portata dei bambini al fine di garantirne la sicurezza.

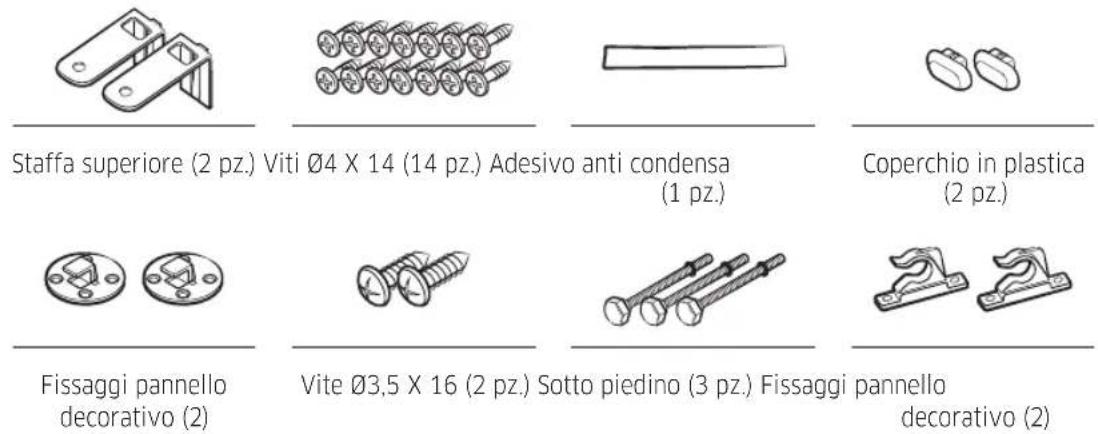

Modelli FBI (Incasso, DW60A60**BB)

Staffa superiore (2 pz.) Viti 04 X 14 (10 pz.) Adesivo anti condensa (1 pz.)

Coperchio in plastica (2 pz.)

Vite 03,5 X 45 (4 pz.) Vite 03,5 X 16 (2 pz.) Staffa sportello (2 pz.) Sotto piedino (3 pz.)

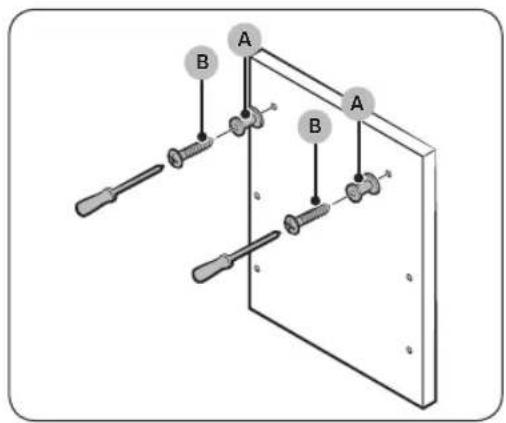

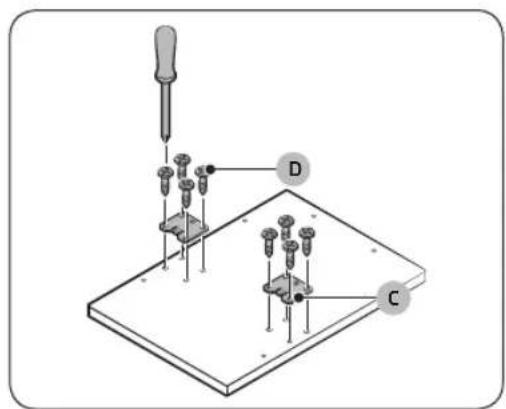

Fermi specifici per pannello (fermi per pannelli in legno, 2 pz.)

Vite 03,5 X 25 (2 pz.)

Installazione

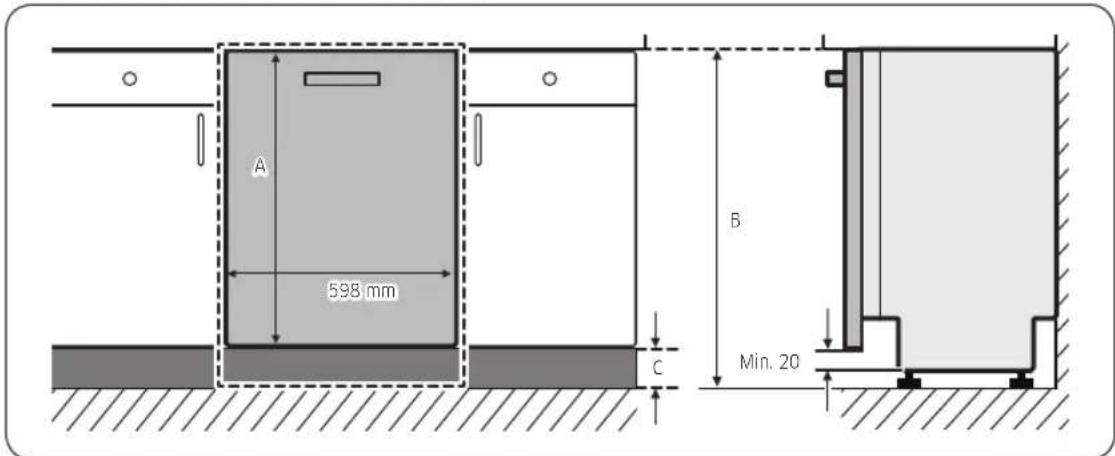

Modelli FBI (a scorrimento, DW60A60**IB)

Staffa superiore (2 pz.) Viti 04 X 14 (2 pz.) Sotto piedino (3 pz.) Vite 03,5 X 16 (2 pz.)

Staffe battiscopa Battiscopa Coperchio in plastica Dado battiscopa (2 pezzi) (2 pz.) (4 pezzi)

Bullone battiscopa (4 pezzi)

Adesivo anti condensa (1 pz.)

Italiano14

Kit di installmente (non in dotazione)

Fascetta stringitubo

Strumenti necessari (non in dotazione)

Occhiali di sicurezza Guanti Lampada

Chiave inglese (22mm) per il piedino anteriore

Torx T15 Pinza Cesoeie Metro

Matita Cacciavite a croce Cacciavite a testa

piatta

Taglierina

Livello Seghetto datraforo

(80-100 mm)

Tenaglia

Installazione

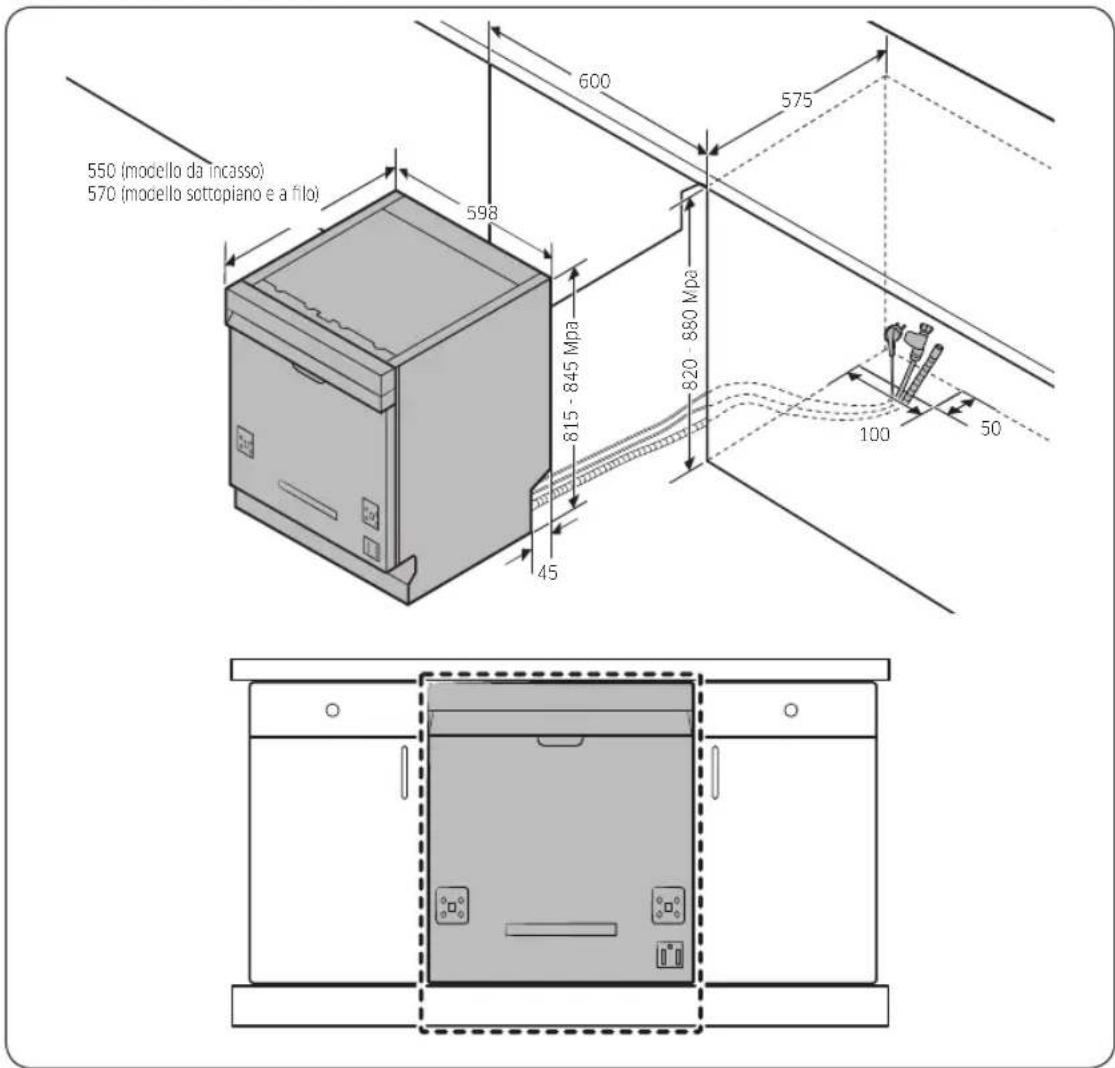

Requisiti di installmente

Per prevenire eventuali rischi di incendio, scariche elettriche o lesioni fisiche, tutti i cablaggi e la messa a terra devono essere eseguiti da personale qualificato.

Alimentazione

• É necessario un circuito di alimentazione da 220-240 V, 50 Hz dedicato alla lavastoviglie.
• La presa di corrente deve ave un capacità nominale di 16 A (max 11 A per la lavastoviglie)

AVVERTENZA

Nonutilizzare prolonghe.
- Usare solo il cavo di alimentazione in dotazione alla lavastoviglie.
- Al termine dell'installazione, verificare che il cavo di alimentazione non sia piegato o danneggiato.

Messa a terra

Per una messa a terra permanente, la lavastoviglie deve essere collegata ad una parte metallica o ad unsystema di messa a terra permanente. Il conduttore della messa a terra deve essere collegato dai conduttori del circuito al terminale di messa a terra della lavastoviglie.

AVVERTENZA

Non collegare il cavo di messa a terra a condotte in plastica, tubazioni del gas o tubazioni dell'acqua calda. Conduitori di messa a terra collegati in maniera inappropriata possono provocare scariche elettriche.
Non alterare la spina elettrica in dotazione all'apparecchio. Qualora la spina elettrica non sua adeguata alla presa a parete, richiederne la sostituzione a un elettricista specializzato.

Erogazione dell'acqua

• La mandata dell'accqua deve essere in grado di sostortare una pressione dell'accqua in entrata compresa tra 0,04 MPa e 1 MPa.
• La temperatura dell'acqua deve essere inferiore a 60^ .
• Sulla tubazione deve essere montato un rubinetto con filettatura maschio da 3/4

Per ridurre eventuali rischi di perdite:

• Verificare che i rubinetti dell'acqua siano disponibile accessibili.
• Chiudere il rubinetto di mandata dell'acqua in caso di inutilizzo della lavastoviglie.
• Controllare regolarmente la presenza di eventuali perdite dalle guarnizioni del tubo.
• Per fermare eventuali perdite, sigillare le giunzioni delle tubazioni con nastro in teflon o sigillante idoneo.

Aqua Stop

Aqua Stop è un componente elettrico progettato per prevenir perdite di acqua. Il disposativo Aqua Stop viene fissato al tubo di carico dell'acqua e interrompe automaticamente l'erogazione in caso di danni alla tubazione.

ATTENZIONE

• Maneggiare Aqua Stop con attenzione.
  Non sbattere o tornere il tubo collegato al dispositivo Aqua Stop. Se il dispositivo Aqua Stop risulta danneggiato, chiudere il rubinetto di mandata dell'acqua ed estrarre la spina alla presa elettrica. Quindi contattare un Centro di assistenza autorizzato locale Samsung o un technician qualificato.

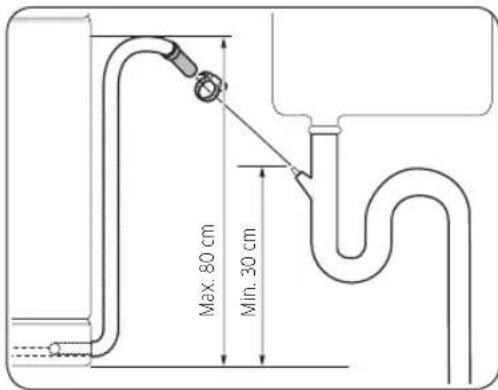

Scarico

Se siutilizza un tubo di scarico dedicato alla lavastoviglie,collegarlo allo scarico ad una altezza compresa tra 30 e 70 cm da terra. Collegando il tubo di scarico ad uno scarico oletre gli 80 cm dal pavimento si potraccause il riflusso dell'acqua di scarico.

Pavimentazione

• Per motivi di sicurezza, la lavastoviglie deve essere installata su una superficie solida. Potrebbe risultare necessario rinforzare i pavimenti in legno per ridurre al minimo le vibrazioni. Evitare di posizionare la lavastoviglie sopra un tappeto o sopra la moquette. Tappeti e piastrelle di materiale morbido contribuiscono a incrementare le vibrazioni e possono causare leggeri spostamenti della lavastoviglie durante il funzionamento.

AVVERTENZAA

Non installare la lavastoviglie su una struttura instabile.

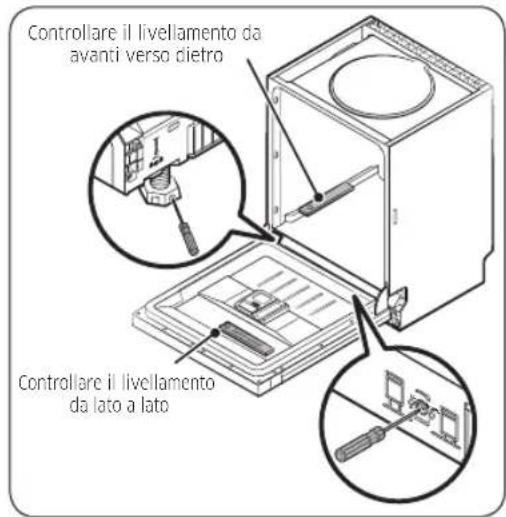

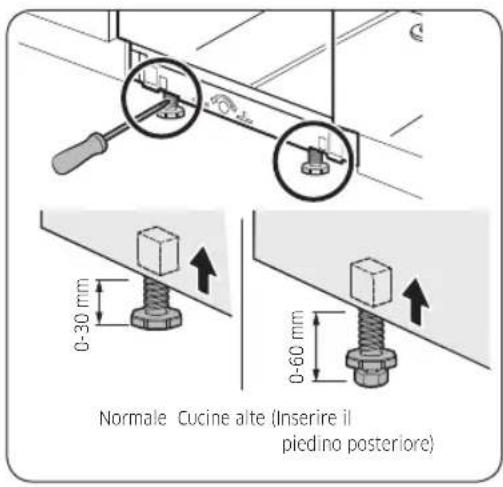

• Accertarsi che la lavastoviglie sa livellata.
  agendo sul piedino regolabile.
• Una volta livellata la lavastoviglie, verificare che lo sportello si apra e si chiuda correttamente.

Temperatura ambiente

Non installare la lavastoviglie in un'area esposta a temperature sotto zero. La lavastoviglie trattiene sempre un piccolo quantitativo di acqua nelle tubazioni e nei rubinetti. Qualora l'acqua ghiacci nella lavastoviglie o nelle tubazioni, cui danneggiare la lavastoviglie ed alcune sue parti.

Esecuzione test

Unavoltinstallatalalavastoviglie,eseguireunRapidoper accertarsi che sia installata correttamente.

Installazione

Installazione Passo dopo passo

La procedura di installmente cui varie in base al modello di lavastoviglie posseduto.

PASSAGGIO 1 Scegliere una posizione

Scegliere una posizione che rispetti i seguenti criteri.

• La posizione deve avere una base stabile capace di sostortare il peso della lavastoviglie.
• La posizione deve essere vicina a un lavello con facile accesso alla mandata dell'acqua, allo scarico e a una presa elettrica.
• La posizione della lavastoviglie deve consentire di caricare comodamente i piatti.
• La posizione di installmente deve averere uno spazio sufficiente per garantire l'agevole aperture dello sportello e lo spazio necessario tra i bianchi del prodotto e i lati del vano.
• La parte postiore deve essere libera da ostacoli.

Installazione in una nuova posizione

Qualora si desideri installare la lavastoviglie in una nuova posizione, seguire queste istruzioni prima di procedere.

1. Usando un seghetto datraforo, praticare un foro sul lato dell'armadiatura che sostiene il lavello (A).
2. Se la base interna all'armadiatura del lavello è rialzata rispetto al pavimento della cucina ed è più in alto rispettoagli attacchi della lavastoviglie, praticare un foro nella base interna e nel lato dell'armadiatura (B).

NOTA

• Se si sta sostituendo una vecchia lavastoviglie, controllare gli attacchi esistenti per verificarne la compatibilità con quelli della nuova lavastoviglie e sostituirli, se necessario.
• Eventualmente praticare un foro sul lato opposto dell'armadiatura in base alla posizione della presa elettrica.

Italiano18

Dimensioni dell'armadiatura

NOTA

Se la distance tra il pavimento ed il fondo del piano di lavoro è superiore a 850 mm, sostituire il piedino posteriori con il piedino di sostegno in dotazione prima di procedere con l'installazione. Per maggiori particolari, videere la sezione successiva. Se la distance è inferiore a 850 mm, procedere al PASSO 3.

Installazione

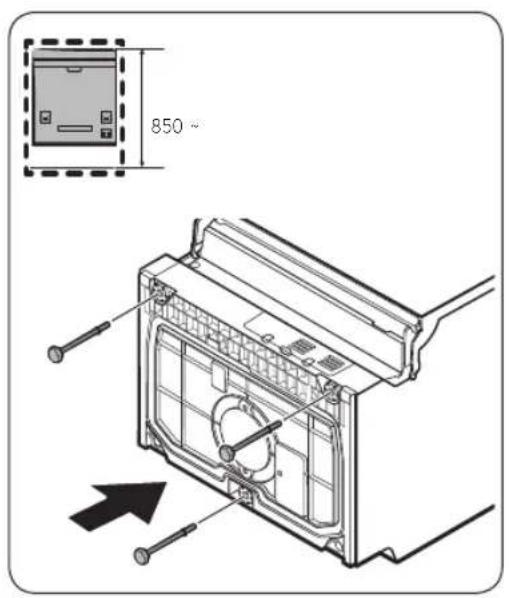

PASSAGGIO 2 Per inserire il sottomiedino (tranne i modelli ad installmente libera)

Se la distanza tra il pavimento ed il fondo del piano di lavoro è superiore a 850 mm, sostituire il piedino posteriori con il piedino di sostegno in dotazione prima di procedere con l'installazione.

1. Sdraiare la lavastoviglie sul retro.

ATTENZIONE

Non sdraiare la lavastoviglie sul fianco. L'acqua potrebbe fuoriuscire.

1. Individuare il piedino di sostegno nel kit di installmente, quindi inserirlo nell'alloggiamento sul fondo della lavastoviglie come migliorato in figura.

PASSAGGIO 3 Controllare i tubi dell'acqua

• La pressione dell'acqua in entrata deve essere compresa tra 0,04 MPa e 1,0 MPa.
• Accertarsi che la temperatura dell'acqua non oltrepassi i 60^ . L'acqua calda nelle 60°C più provocare malfunzionamenti nella lavastoviglie.
• Verificare che il rubinetto di mandata dell'acqua sia chiuso prima di collegare la tubazione dell'acqua alla lavastoviglie.

Italiano20

PASSAGGIO 4 Disporre i tubi

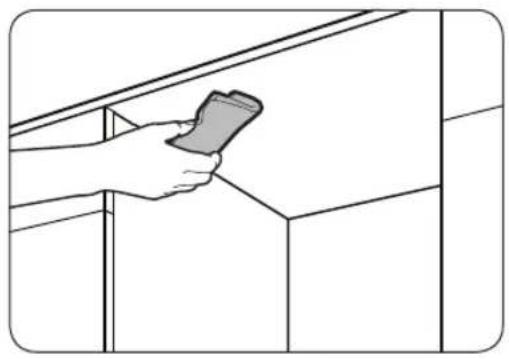

1. Pulire il fondo del piano.

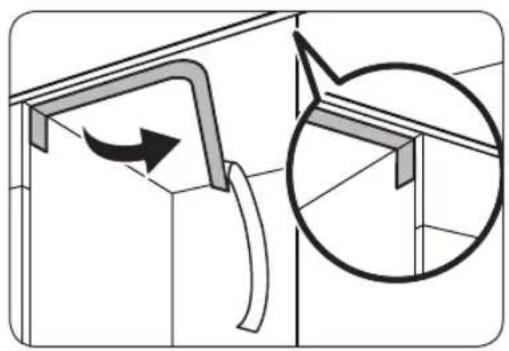

1. Fissare I'adesivo protettivi come nostrato.

1. Far passare la spina del cavo di alimentazione, il tubo dell'acqua ed il tubo di scaricoattraverso il foro del lavello.

ATTENZIONE

• Prestare attenzione a non piegare o schiacciare il cavo elettrico o i tubi.
  Non rimuovere la carta marrone sul retro della lavastoviglie. La carta serve permantere il lato posteriore pulitoconto la parete.

Installazione

PASSAGGIO 5 Installare il pannello decorativo (per i modelli ad incasso)

Modelli FBI (Incasso, DW60A60**BB)

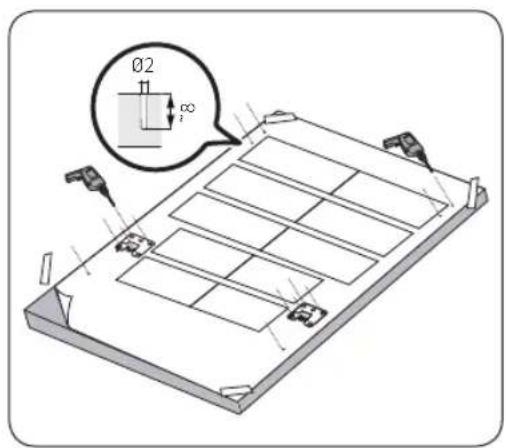

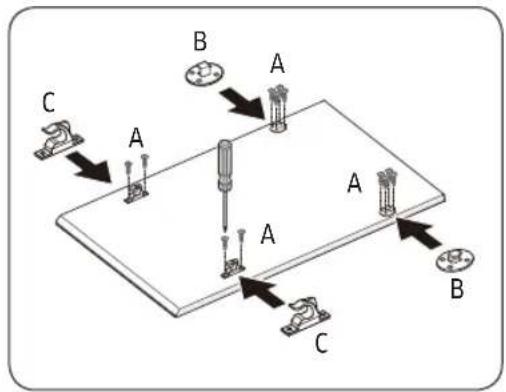

1. Appoggiare la dima di installmente sul retro del pannello decorativo e fissarla temporaneamente con nastro adesivo trasparente. Notare che il retro del pannello decorativo verrà fissato allo sportello della lavastoviglie.

ATTENZIONE

• La parte superiore del pannello decorativo deve essere allineata alla estremita superiore della dima di installment.
• Usare un pannello decorativo del peso di 3 7 kg.
• Segnare le 14 posizioni indicate alla dima di installmente.
• Rimuovere la dima di installmente e serrare i fermi del pannello decorativo (A) con 2 viti (B, 03,5 X 25) come migliorato in figura.

Italiano22

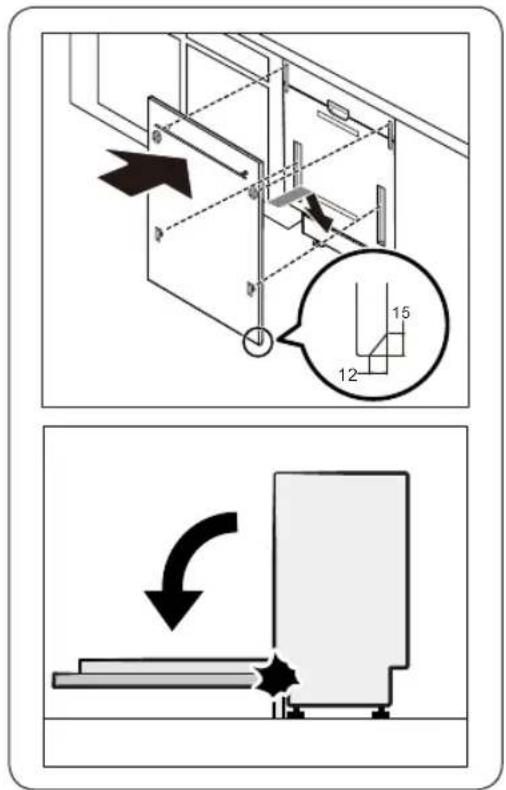

1. Serrare la staffa dello sportello (C) con 8 viti (D, 04 X 14) come migliorato in figura.

2. Inserire le staffe (C) dello sportello sul pannello decorativo nei fori (E) dello sportello della lavastoviglia per fissare il pannello decorativo.

3. Tenendo il pannello decorativo, fissarlo allo sportello e insertire i i fermi del pannello (A) nei fori (F) come migliorato in figura.
4. Spingere il pannello decorativo versus il basso per fissarlo.

ATTENZIONE

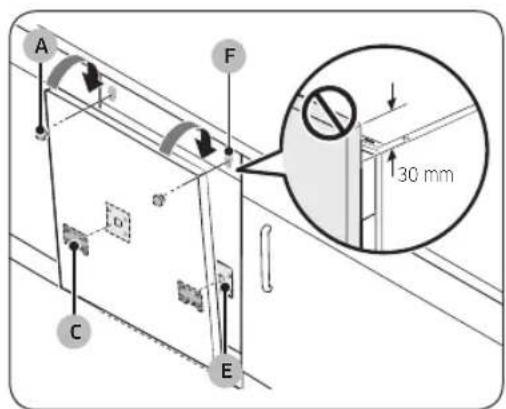

Il pannello frontale della lavastoviglie non deve estendersi più 30 mm dalla parte superiore della lavastoviglie stessa.

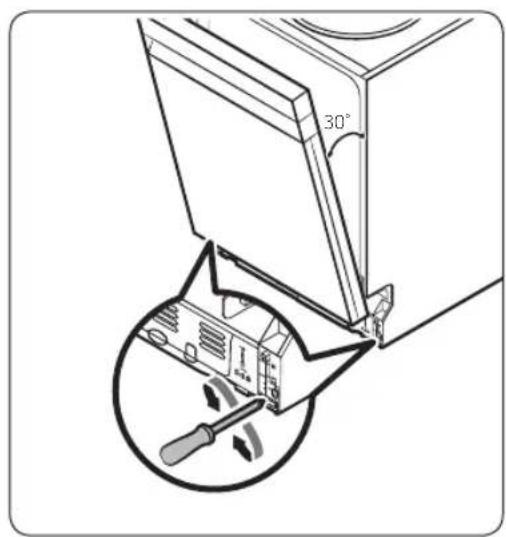

8. Regolare la vite della molla tenendo lo sportello aperto ad una angolazione di 30 gradi. Lo sportello deve poter restare in posizione e non cadere.

ATTENZIONE

Non effettuare la regolazione della molla,.
mente lo sportello e completamente aperto.
- Se il pannello frontale pesa或者其他 17 kg, lo portello potrebbe cadere durante l'apertura.
- I pannelli frontali decorativi che pesano nelle 7 kg sono sconsigliati.

Installazione

ouize|E|S|

1. Apire lo sportello della lavastoviglie e rimuovere le 4 viti.

ATTENZIONE

Prestare attenzione durante l'aperatura dello sportello. Lo sportello potrebbe apriri e chiudersi.
improvvisamente qualora la molla di richiamo non sua stata regolata in modo opportuno,
provocando lesioni personali.

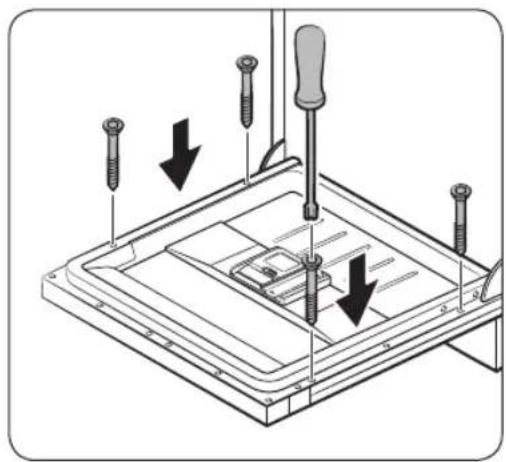

1. Fissare il pannello decorativo allo sportello avvitando le 4 viti (Ø3,5 X 45).

Italiano24

Modelli FBI (a scorrimento, DW60A60\*\*1B)

Questo modello di lavastoviglie è dotato di unsystema di bilanciamento automatico dello sportello. Possiede una cerniera scorrevole perfetta per le cucine nella zoccolino o per una installazione sulla piccola credenza. L'altezza del pannello decorativo (A) cui assere compresa tra minimo 670mm fino ad un massimo di 800mm in base alla posizione di installazione. Il peso del pannello decorativo non cui superare i 10 kg. Vedere la tabella dei pesi (C) in base alla altezza del mobiletto (B), per poter determinare l'altezza del pannello decorativo.

A B C
670-800 mm	820 mm 20-150 mm
	850 mm 50-180 mm
	880 mm 80-210 mm

1. Appoggiare la dima di installmente sul retro del pannello decorativo e fissarla temporaneamente con nastro adesivo trasparente. Notare che il retro del pannello decorativo verrà fissato allo sportello della lavastoviglie.
2. Segnare le 4 posizioni indicate alla dima di installmente.

NOTA

L'altezza del pannello decorativo può essere compresa tra minimo 670 mm forn ad un massimo di 800 mm in base alla posizione di installment.

ATTENZIONE

Il peso del pannello decorativo non può superare i 10 kg.

Installazione

1. Rimuovere la dima di installmente e serrare i ganci del pannello decorativo (B), (C) con le 12 viti (A) come migliorato in figura.

1. Tenendo il pannello personalizzato, fissarlo allo sportello e insertire i perni del pannello nei fori corrispondenti sullo sportello.

ATTENZIONE

Usare un pannello personalizzato del peso di 4-10kg. Verificare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

Italiano26

PASSAGGIO 6 Livellare la lavastoviglie

E possibile regolare l'altezza della lavastoviglie per livellarla. Da notare che in quosti passaggi, la lavastoviglie non viene inserita complemente nel vano.

1. Usare una livella per verificare che la lavastoviglie sia livellata.
2. Per regolare l'altezza anteriore, usare un cacciavite a lama piatta (-).
3. Per aumentare l'altezza, ruotare il piedino in senso antiorario.

4. Per aumentare l'altezza, ruotare il piedino in senso orario.

5. Per regolare l'altezza posteriore, insere un cacciavite a croce (+) nel foro centrale della lavastoviglie.
   Per ridurre l'altezza, ruotare il cacciavite in senso orario.
   Per augmentare ridurre l'altezza, ruotare il cacciavite in senso antiorario.

6. Posizione are una livella sullo sportello e sulle guide dei cestelli all'interno della vasca, come migliorato, per verificare il corretto livellamento della lavastoviglie.

Installazione

əuOizEJIeSUI

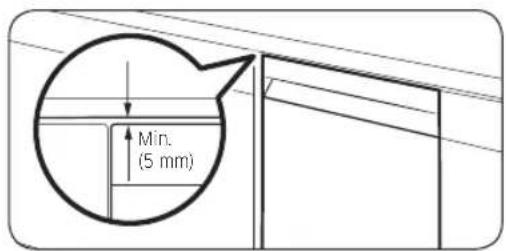

1. Lasciare almeno uno spazio di 5 mm tra la parte superiore della lavastoviglie ed la parte inferiore del piano della cucina.

1. Una volta livellata la lavastoviglie, verificare che lo sportello si apra e si chiuda correttamente.

Italiano28

PASSAGGIO 7 Fissare la lavastoviglie

Per fissare la lavastoviglie al piano della cucina è possibile usare le staffe in dotazione. In alternatively, è possibile après i fori laterali per fissare la lavastoviglie sui laterali dell'armadiatura.

Al piano della cucina usinge le staffe

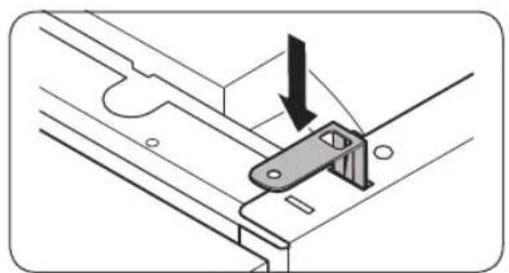

1. Inserire le staffe in dotazione nei fori anteriors centrali della lavastoviglie come migliorato in figura.

2. Inserire la lavastoviglie complemente nel vano sotto il piano.

3. Serrare le 2 viti (Ø4 × 14) per fissare le staffe.

NOTA

Una volta fissata la lavastoviglie al piano, rimangono alcune viti. Tali viti possono essere smaltite o se lo si desidera possono essere usate per fissare i laterali della lavastoviglie alla armadiatura.
4. Collegare il tubo dell'acqua ma non aprire il rubinetto di mandata fino al termine della installment.

Installazione

Sui lati

ouize|E|S|

ATTENZIONE

Se i tappi di plastica non sono montati,ippo verificarsi perdite di acqua che possono causare una scarica elettrica.

1. Rimuovere i tappi di plastica.

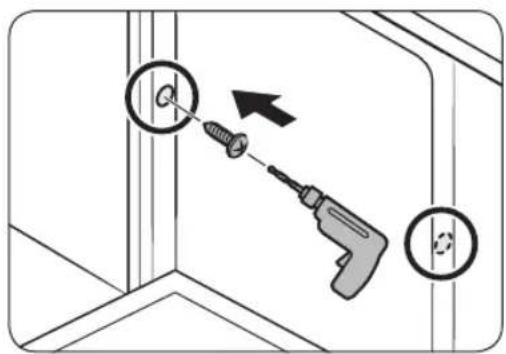

2. Serrare le 2 viti (Ø3,5 X 16) nei 2 fori (contrassegnati nell'illustrazione).

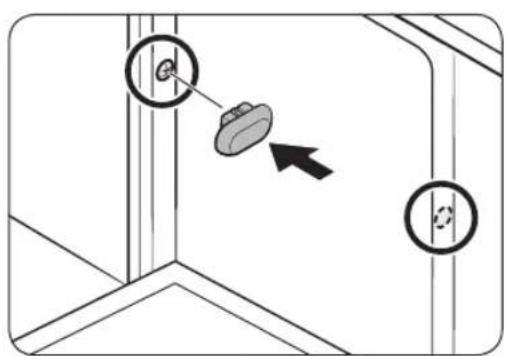

3. Inserire il coperchio di plastica in dotazione nei 2 fori nei quali sono state insertite le viti.
4. Collegare il tubo dell'acqua ma non aprire il rubinetto di mandata fino al termine della installment.

Italiano30

PASSAGGIO 8 Collegamento del tubo di scarico

1. Collegare il tubo di scarico allo scarico.

ATTENZIONE

• Installare il sistema di scarico correttamente in modo che il tubo non fuoriesca dallo scarico durante la fase di scarico.
• Accertarsi che il tubo di scarico, il tubo di carico ed il cavo di alimentazione non siano attorcigliati oiegati.

PASSAGGIO 9 Controllo finale

1. Rimuovere tutti gli imballaggi, i fogli e le parti non necessarie dall'interno della lavastoviglie.
2. Attivare l'interrutture.
3. Aprille rubinetto di mandata dell'acqua per erogare acqua alla lavastoviglie.
4. Collegare il cavo di alimentazione alla presa ed accendere la lavastoviglie. Quindi selezionare ed eseguire il programma Rapido.
5. Controllare che l'accensione avvenga regolarmente e che non vi siano perdite durante il funzionamento della lavastoviglie. Verificare eventuali perdite d'acqua su entrambé le estremità della tubazione dell'acqua e del connettore del tubo di scarico.

Installazione

Zoccolino

É possible fissare lo zoccolino in base al modello o alla posizione di installmente.

Zoccolino

1. Inserire lo zoccolino sul fondo della lavastoviglie.
2. Aprire lo sportello della lavastoviglie e disegnare una linea sullo zoccolino laddove interferisce con lo sportello.

1. Seguire la linea e tagliare lo zoccolino using un seghetto.

1. Fissare lo zoccolino sul fondo della lavastoviglie. Verificare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

Italiano32

Zoccolino pre-tagliato (Serie DW60A60\*\*U\*)

1. Inserire le staffe in dotazione sul fondo della lavastoviglie. Ruotarle in posizione.

2. Vedere l'immagine sulla sinistra per la corretta sequenza di fissaggio e posizionamento delle staffe.

3. Inserite lo zoccolino pre-tagliato prima nella staffa, quando serrare le viti per fissarlo. Vedere l'imagine sulla sinistra ed accertarsi che le staffe siano posizionate correttamente.

ATTENZIONE

Verificare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

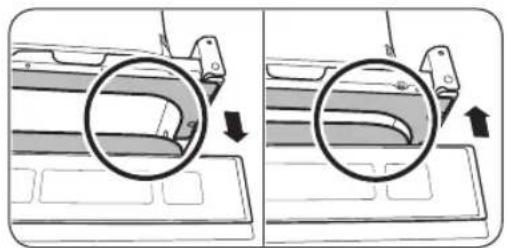

3. Spingere lo zoccolino con le staffe sul fondo della lavastoviglie come migliorato in figura.

Installazione

Battiscopa (Serie DW60A60\*\*U\*)

Per installare il battiscopa inferiore, seguire i seguenti passaggi.

1. Inserire le staffe in dotazione sul fondo della lavastoviglie. Ruotarle in posizione.
2. Vedere l'immagine sulla sinistra per la corretta sequenza di fissaggio e posizionamento delle staffe.
3. Inserire il battiscopa prima nelle staffe, quindi serrare i quattro dadi e bulloni per fissare il battiscopa in posizione.

NOTA

Se la lavastoviglieiene sollevata regolando il piedino, spostare il battiscopa verso il basso in modo che si adatti alla parte inferiore.
3. Spingere il battiscopa con le staffe sul fondo della lavastoviglie come migliorato in figura.

ATTENZIONE

Verificare che il battiscopa non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

Italiano34

Prima di iniziare

Seguire queste istruzioni attendamente per effettare una appropriata installmenta della lavastoviglie e prevenir eventuali incidenti durante il lavaggio delle stoviglie.

Panorama della lavastoviglie

Modelli DW60A609*

01 Griglia posate
02 Cestello superiore
03 Serbatoio sale
04 Cestello inferiore
05 Dispenser
06 Supporto in veto
07 Sportello
08 Base
09 Tubo ingresso acqua
10 Tubo di scarico

Prima di iniziare

Modelli DW60A608*

01 Griglia per coltelli

02 Cestello superiore

03 Serbatoio sale

04 Cestello inferiore

05 Dispenser

06 Cestello posate

07 Sportello

08 Base

09 Tubo ingresso acqua

10 Tubo di scarico 11 Supporto in vetro

Italiano36

ATTENZIONE

Non lavare stoviglie coperte di cenere, sabbia, cera, grasso lubrificante o vernice. Tali materiali sono danneggiare la lavastoviglie. La cenere non si scioglie e verrà sparsa all'interno di tutte la lavastoviglie.
- Rimuovere dai piatti i residui di cibo quali ossa, semi di frutta e altri come stuzzicadenti, tovaglioli di carta, ecc. I residui di cibo possono provocare rumorosità, malfunzionamento della lavastoviglie e danneggiare i piatti e la lavastoviglie stessa.

Stoviglie non idonee ad essere lavate nella lavastoviglie

AVVERTENZA

Lavare solo stoviglie quali bicchieri, porcellana e posate dichiarati dal produttore come lavabili in lavastoviglie. Non lavare alluminio (es. filtri anti grasso). Questa lavastoviglie può danneggiare l'alluminio o, in casi estremi, provocare una grave reazione chimica.

Non lavare i seguenti articoli:

• Oggetti in rame, ottone, stagno, avorio e alluminio o con adesivi
• Plastiche non resistenti al calorie
• Oggetti fatti a mano, antiquariato, vasi preziosi e bicchieri decorativi
• Oggetti in porcellana o ceramicà smaltata
  Vasellame, stoviglie in legno od oggetti con parti in legno
• Bicchieri delicati o in cristallo piombato. Dopo frequenti lavaggi i bicchieri possono apparire opacizzati.

NOTA

Le stoviglie in argento entrate in contatto con cibi contenti zolfo possono scolorire. Tra questi rosso d'uovo, cipolle, maionese, senape, pesce, pesce in salamoia e marinato.

Prima di iniziare

Uso base dei cestelli

Regolazione dell'altezza

E possibile regolare l'altezza del cestello superiore in modo che il cestello inferiore possa accogliere stoviglie di altezza maggiore. In base alla posizione impostata del cestello superiore, il cestello inferiorecouldo accogliere stoviglie con un diametro massimo di 30 cm,mente il cestello superiore fino a un diametro di 18 cm (con la griglia per le posate) o 25 cm (senza griglia per le posate).

ATTENZIONE

• Si consiglia di regolare l'altezza del cestello superiore prima di caricare i piatti in lavastoviglia. La regolazione del cestello dopo il carico dei piatti potrebbe danneggiare i piatti.
• Durante la regolazione afferrare entrambé le maniglie, in caso contrario lo sportello della lavastoviglie non si chiuderà correttamente.

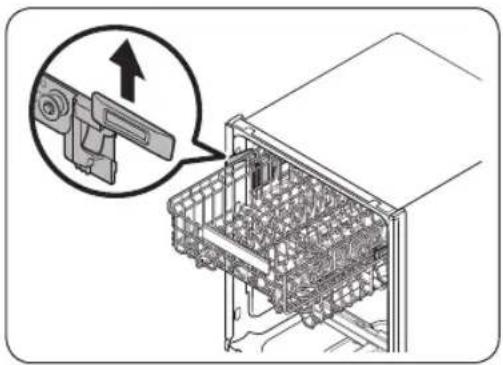

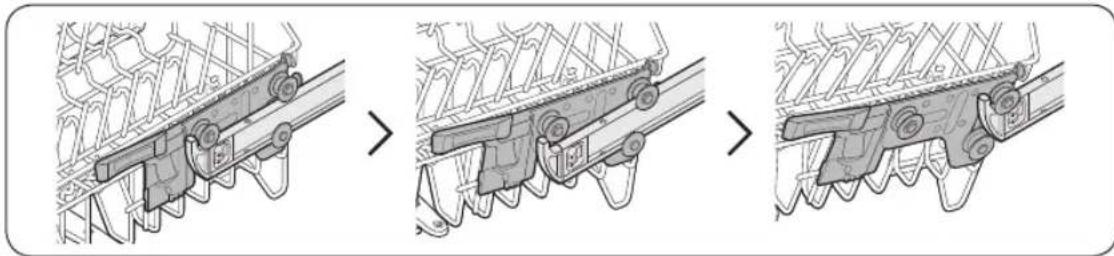

Per sollevare il cestello superiore, tirarlo verso l'alto. La leva di regolazione scattera portando il cestello nella posizione desiderata.
- Per abbassare il cestello superiore, afferrare entrambe le leve poste sulla sinistra e destra del cestello superiore e premere verso il basso entrambi i lati del cestello.

Rimozione del cestello superiore

ATTENZIONE

• Non azionare la lavastoviglie除去 il cestello superiore in posizione. In caso contrario, potrebbero avvertirsi rumori e la lavastoviglie potrebbe non funzionare correttamente.
• Dal momento che il cestello superiore è removibile, inserirlo correttamente in modo da garantire il regolare funzionamento della lavastoviglia.

Tirare il cestello superiore verso avanti fino alla completa estensione, quindi solleverlo leggermente per rimuoverlo. Vedere le immagini seguenti.

Italiano38

Caricamento dei piatti

Cestello inferiore

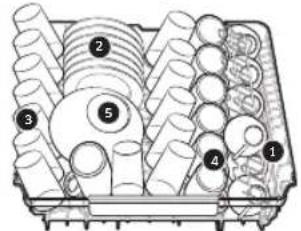

Si consiglia di posizionare le stoviglie grandi che sono più difficili da pulire (pentole, padelle, coperchi, piatti da portata e insalatiere) nel cestello inferiore.

E preferibile posizionale i piatti da portata e i coperchi sul lato del cestello per evitare il blocco del braccio superiore. Pentole, recipienti da portata ecc. devono essere sempre positonati a testa in giu. Le pentole profonde devono essere inclinate in modo da permettere il deflusso dell'acqua.

Il cestello inferiore è dotato di snodi per poterlo ripiegareosi da caricare lavoramente pentole e padelle.
grandi.

Stoviglie lunghe, posateria da portata, posate per insalata e grande coltelli devono essere posizionati sul ripiano in modo da non ostruire la rotazione del braccio di irrigazione.

Prima di iniziare

Uso delle rastrelliere pieghevoli

Per un migliorie impilamento di pentole e padelle, le rastrelliere sono essere ripiegate come molto nella figura a destra.

Cestello superiore

Il cestello superiore è progettato per trattenero oggetti più delicati e leggeri, quali bicchieri, tazze e tazze, così come piatti, piccole scodelle e padelle piane (se nonccessivement sporche). Inserire i piatti e le stoviglia in modo che non possano spostarsi per effetto del getto d'acqua. Inserire sempre bicchieri, tazze e scodelle a testa in giu.

E possibile inseire i piatti nella rastrelliera centrale in vari modi modificando la posizione delle scanalature guid. Spostando il tasting della guidha verso sinistra, è possibile caricare bicchieri da vino standard. Spostando il tasting della guida verso il centro, è possibile caricare bicchieri da vino più corti o bicchieri da liquore. Spostando il tasting della guidha verso destra, è possibile caricare ciotole e piatti.

La griglia per posate è idonea ad accogliere posate e utensili di cucina piatti. Usare la griglia per le posate per organizzato le posate o gli utensili piatti.

NOTA

É possibile rimuovere la griglia per le posate qualora sia necessario disponre di maggiore spazio nel cestello superiore.

Prima di iniziare

É possible caricare fácilmente le posate da un cestello removibile nella griglia sopra. É anche possiblere rimuovere i cestelli sinistro e destro per accogliere utensile di dimensioni maggiori. Entrambi i cestelliso removibili

Griglia 3^ cestello

Uso del supporto per bicchieri

Il supporto per bicchieri è stato progettato per i bicchieri da vino. Inserire i bicchieri a stelo nei supporti previsti. Se il supporto non viene utilizzato, è possibile ripiegarlo.

Italiano42

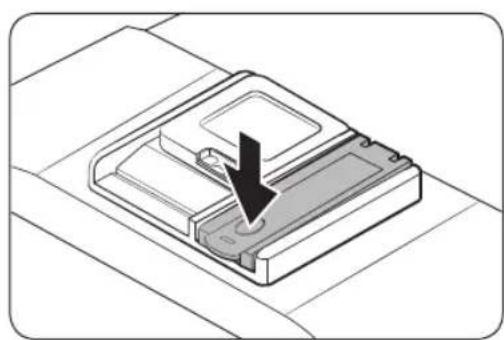

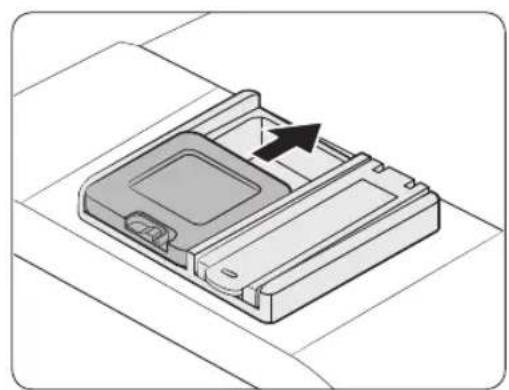

Comparto detersivo

Tutti i programmi di lavaggio della lavastoviglie richiedono l'inserimento di detersivo nell'apposita vaschetta. Versare la giusta quantità di detersivo per il programma di lavaggio selezionato in modo da ottenere prestazioni ottimali.

AVVERTENZA

Non inseire detersivo per la lavastoviglie nella bocca. Non inalare i fumi del detersivo per lavastoviglie. Il detersivo per lavastoviglie contiene sostane chimiche irritanti e caustiche che possono promiettere la capacité respiratoria dell'uomo. In caso di ingestione di detersivo per lavastoviglie o di inalazione dei fumi, rivolgersi immediatamente a un medico per ricevere assistenza.
- Tenere il detersivo per la lavastoviglie fuori alla portata dei bambini.

ATTENZIONE

• Usare solo detersivo per lavastoviglie. Il normale detersivo produce una quantità di schiuma eccessiva che potrebber ridurre l'efficacia della lavastoviglie o provocarne il malfunzionamento.
• In assenza di una quantità idonea di detersivo, la lavastoviglie potrebbe non effettuare un lavaggio ottimale. Per le stoviglia normalmente sporche, si consiglia di usare 20-25 grammi di detersivo; tuttavia la quantità potrebbe variare in base al produttore del detersivo, pertanto si raccomanda di seguire leindicazioni del produttore.

Riempimento del dispenser del detersivo

1. Aprire il dispenser del detersivo spingendo versuso destra il tasto di sgancio del coperchio.

NOTA

Il coperchio è sempre aperto al termine di un programma di lavaggio.

Prima di iniziare

1. Aggiungere nell'apposto scomparto la quantità di detersivo consigliata.

1. Chiudere il coperchio facendolo scorrere.

1. Se i piatti e stoviglie sono molto sporchi, versare una piccola quantità di detersivo nellosportelloosi da averere miglioriorisulstitati di lavaggio

NOTA

Il detersivo aggiuntivo verra attivato durante la fase del prelavaggio.

Il coperchio si aprirà automaticamente per erogare il detersivo durante il ciclo di lavaggio.

Italiano44

Serbatoio brillantante

Il brillante migliorare le prestazioni di asciugatura della lavastoviglia. Quando la spia Rinse Refil (Aggiungi brillante) si accende sul pannello di controllo, riempire il serbatoio del brillante. Usare solo brillante liquido.

L'uso di un brillante in polvere provochera l'obstruzione del serbatoio e il malfunzionamento della lavastoviglie.

ATTENZIONE

Non versare alcun alto tipo di detersivo nel comparto del brillantante.
Non riempire eccessivamente il comparto del brillantante. Durante un ciclo di lavaggio, il brillantante in effesso potrebbe fuoriuscire dal suo serbatoio.

Riempimento del serbatoio del brillante

1. Apire il tappo del serbatoio del brillantante

1. Riempire il serbatoio con brillantante idoneo.

ATTENZIONE

Non riempire il serbatoio autre il livello massimo indicate. Il brillantante in effesso potrebbe fuoriuscire durante il lavaggio.

1. Chiudere il tappo del serbatoio del brillantante.

Prima di iniziare

Serbatoio sale

ATTENZIONE

• Usare solo sale per lavastoviglie. Non utilizzare altri tipi di sale o solvente. In caso contrario, il serbatoio del sale e l'addolcitore dell'acqua potrebbero subire danni.
• Per prevenir una corrosione dovuta ad una quantità eccessiva di sale o di acqua salata, riempire il serbatoio del sale molto più prima dell'inizio del ciclo di lavaggio.

Riempimento del serbatoio del sale

1. Apire lo sportello.
2. Ruotare il tappo in senso antiorario per aprirlo.

NOTA

Aprendo il coperchio dell'addolcitore, è possibile che fuoriesca dal suo interno acqua pulita per circa un minuto. Aggiungere sale per interrompere la fuoriuscita di acqua.

1. Riempire il serbatoio del sale con acqua (operazione necessaria solo al primo utilizzato della lavastoviglie).
2. Inserire il sale per lavastoviglie

ATTENZIONE

• La capacité massima del serbatoio è di circa 1 kg. Non insere una quantità eccessiva.

• Eccedendo la quantità di sale prevista, le prestazioni della lavastoviglia potrebbero risultare influenzate.

• Ruotare il tappo in senso orario per chiuderlo.

NOTA

• Per rimuovere il sale o l'acqua salata alla lavastoviglie, attivare un programma di lavaggio Rapido.
  In base alla dimensione dei gran di sale, il completo scioglamento del sale e lo spegnimento della spia (spotrebbe richiedere del tempo.

Italiano46

Spia del sale

La spia (S) accende quando nel serbatoio non è rimasta una quantità sufficiente di sale per i cicli di lavaggio successivi.

Sensibilità della tastiera

Al fine di impedire che il pannello di controllo delle funzioni perda sensibilità, seguire queste istruzioni.

• Toccare il centro di ogni tasto con un dato.
• Prestare attenzione a non toccare più di un tasto per volta, tranne quando indicate.
• Pulire la superficie di contatto regolarmente con un panno morbido inumidito.

Prima di iniziare

Modalità Impostazione

E possibie variare a piacere il segnale acustico, la funzione di apertura automatica della porta, il livello di brillantante e le impostazioni della durezza dell'acqua.

Accesso alla modalità Setting (Impostazioni)

1.Accendere la lavastoviglie.
2. Tenere premuto il tasto AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F, DW60A60**U) per cinque secondi entro 60 secondi dall'accensione della lavastoviglie. - Entrando in modalità Setting (Impostazioni), il display visualizza "0:00".

Impostazioni audio

I segnali acustici possono essere attivati o disattivati.

1. Premere il tasto Solo cestello superiore per accedere al menu di impostazione del livello audio. Il display alla le impostazioni correnti. (Impostazione predefinita: "U1")

2. Premere AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F*, DW60A60**U*) per cancellare le impostazioni. - U0: Segnali acustici off - U1: Segnali acustici on

3. Attendere 5 secondi per memorizzare le impostazioni.

Impostazione della funzione di aperture automatica dello sportello

E possibile impostare la lavastoviglie in modo che apra lo sportello al termine di agli programma di lavaggio in modo da averere migliori risultati dal ciclo di asciugatura.

1. Premere il tasting Pastiglie per impostare l'apertura automatica dello sportello nel menu delle impostazioni. Il display alla le impostazioni correnti. (Impostazione predefinita: "A1")
2. Premere AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F*, DW60A60**U*) per cancellate le impostazioni.
3. A0: Funzione disattivata
4. A1: Funzione attivata
5. Attendere 5 secondi per memorizzare le impostazioni.

Italiano48

Impostazione brillantante

É possibile regolare la quantità di brillantante applicata durante un lavaggio.

1. Premere il tasto Avvio ritardato per accedere alla modalità di impostazione del brillantante. - Il display在哪 le impostazioni correnti. (Impostazione predefinita: "F4")
2. Premere AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F, DW60A60**U) per cancelli. - E possibile selezionale un valore da F1 a F5 (minimo - massimo).
3. Attendere 5 secondi per memorizzare le impostazioni.

Impostazione durezza dell'acqua

E possible impostare il livello di durezza dell'acqua in base alla durezza dell'acqua della propria zona. La modifica di但这a impostazione influenzera il consumo del sale durante i lavaggi.

1. Premere il tasto Pulizia automatica (modello DW60A60BB, DW60A60IB) o Sanifica (modello DW60A60F*, DW60A60U*) per selezionare il menu di impostazione del livello di durezza dell'acqua.
2. Il display在哪的impostazioni correnti. (Impostazione predefinita: "H3")
3. Premere AUTO (modello DW60A60BB, DW60A60IB) o Programma (modello DW60A60F*, DW60A60U*) per cancelli.
4. É possible selezionare un valeur da H1 a H6 (dolce - dura).
5. Attendere 5 secondi per memorizzare le impostazioni.

NOTA

• Cambiare l'impostazione facendo riferimento alla tabella riportata nella sezione "Regolazione del consumo di sale" a pagina 54.
• Impostazione predefinita: H3
• La lavastoviglie rigenera l'addolcitore dell'acqua ogni 3-4 programmi in base alle impostazioni utilizzate. Tuttavia, la lavastoviglie rigenera l'addolcitore dell'acqua al primo programmà dopo la modifica delle impostazioni.

Operazioni

Pannello di controllo

01 POWER (Accensione) Premere per accendere e spegnere la lavastoviglie.
02 Programma	Premere per selezionare il programma di lavaggio desiderato. Per maggiori informazioni vedere la sezione "Panorama programmi" a pagina 52.
03 Solo cestello superiore	Premere per lavare le stoviglie usando solo il cestello superiore.
04 Solo cestello inferiore	Premere per lavare le stoviglie usando solo il cestello inferiore.
05 Sanifica	Premere per augmentare la temperature dell'acqua fino a 69 °C nel risciacquo finale per una sanitizzazione ad alta temperature.Questa opzione non è disponibile con AUTO, Rapido, Pulizia automatica e Delicato.
06 Pastiglie	Premere per selezionare l'opzione Pastiglie per usare le pastiglie 3 in 1 che non necessitano di sale e brillantante. Questa opzione non è disponibile con AUTO, Rapido e Pulizia automatica.
07 Blocco controlli	Blocco controlli permette di bloccare i tasti del pannello di controllo tranne il tasto POWER (Accensione). Per maggiori informazioni vedere la sezione "Blocco controlli" a pagina 56.

Italiano50

08 Avvio ritardato	È possibile ridardare l'orario di inizio di una programma sono a 24 ore. Per maggiori informazioni vedere la sezione "Avvio ritardato" a pagina 56.
09 START (AVVIO) (Cancel & Drain (Annulla e Scarica))	Premere START (AVVIO) per attivare la lavastoviglia. Verificare che lo sportello sia ben chiuso.Cancel & Drain (Annulla e Scarica): Per annullare un programma in corso e scaricare la lavastoviglia, tenere premuto il tasto START (AVVIO) per 3 secondi.

Spie

Spia Senza sale	S	Si accende quando nel serbatoio del sale dell'addolcitore dell'accua è terminato il sale.
Spia Aggiungi brillante Si accende se	nella lavastoviglie è terminato il brillante.
Spia Blocco controllingi (Modelli DW60A609*F*, DW60A608*F*, DW60A609*U*, DW60A608*U*)	S	Si accende se è stato attivato Blocco controllingi.
Spia Avvio ridardato Si accende se è stato attivato Avvio ridardato.

Operazioni

Panorama programmi

01 AUTO	Questo programma rileva il livello di sporco ed avvia automaticamente il programma più idoneo al livello di sporco di tutte le stoviglie inserite nella lavastoviglie.
02 ECO*	Questo programma riduce il consumo di elettricità ed acqua in base ad un livello normale di sporco della stoviglie.
03 Intensivo Selezionare questo programma per stoviglie molto sporche.
04 Rapido	Selezionare questo programma per stoviglie normalmente sporche in breve tempo. Le opzioni Pastiglie e Sanifica non sono disponibili in questo programma.
05 Delicato	Usare questo programma per piatti molto sporcchi od oggetti fragili come i bicchieri. L'opzione Sanifica non è disponibile in questo programma.
06 Rapido 60	Stoviglie di uso quotidiano con sporco normale, ciclo di lavaggio breve.
07 Pulizia automatica	Selezionare questo programma per pulire l'interno della lavastoviglie. Verificare che la lavastoviglie sia vuota.

• I valori del programma ECO sono stati ottenuti seguito il test standard EN 60436:2020. I valori forniti per gli altri programmi sono soloindicativi.

Italiano52

Passaggi semplici per avviare la lavastoviglie

1. Aprire lo sportello e caricare la lavastoviglie. Assicurarsi di rimuovere eventuali residui di cibo dai piatti.
2. Aggiungere il detersivo nell'apposita vaschetta. Per ottenerile miglioriori risultati,aggiungere il brillantante.
3. Premere POWER (Accensione), quando selezionare un programma con le necessarie opzioni (Solo cestello superiore, Solo cestello inferiore, Sanifica, Pastiglie e Avvio ritardato). Alcune opzioni possono non essere disponibili in base al programma desiderato.

NOTA

• Selezionando Solo cestello inferiore assicurarsi di aver caricato i piatti nel cestello inferiore.
• Selezionando Solo cestello superiore assicurarsi di aver caricato i piatti nel cestello superiore.
• Premere il tasto START (AVVIO) e chiudere lo sportello. La lavastoviglie inizia il programma di lavaggio dopo aver effettuato un breve scarico.

NOTA

• Perambiare programma una volta avviato, tenere premuto il tasto START (AVVIO) per 3 secondi per annullare il programma in corso. Selezionare quindi un nuovo programma
• Il programma predefinito è ECO.
• Per riprendere il programma in corso, una volta aperto lo sportello per arrestare la lavastoviglie durante lo svolgimento di un programma, chiudere semplicamente lo sportello.

Operazioni

Serbatoio sale

L'addolcitore è studiato per rimuovere i minerali e i sali dall'acqua, i quali potrebbero influenzare negativamente il funzionamento dell'apparecchio. Al fine di ottenere risultati ottimali si consiglia di usare acqua dolce. La durezza dell'acqua è dovuta a impurità che influenzano le prestazioni di lavaggio. Se la durezza dell'acqua è maggiore di 1,0 mmol/l (6°d - secondo la Scala tetesca) sare è necessario usare un addolcitore.

• Per addolcire l'acqua è necessario insere del sale per lavastoviglie e regolare il livello dell'addolcitore in base alle condizioni dell'acqua della propria zona. Per maggiori informazioni sulla durezza dell'acqua nella propria zona contattare l'ente locale preposto.
• Se il livello di durezza dell'acqua è irregolare, impostare la lavastoviglie al livello massimo. Ad esempio, se la durezza dell'acqua varia tra 6,7 mmol/l e 9,0 mmol/l, impostare la lavastoviglie sul valore 9,0 mmol/l.
• L'impostazione predefinita del livello di durezza dell'acqua della lavastoviglie è 3 (2,1-3,0 mmol/l). Se esta impostazione corrisponde alla durezza dell'acqua della propria zona, non è necessario variarla.

Regolazione del consumo di sale

La lavastoviglie è dotata di un sistema di regolazione del consumo di sale in base alla durezza dell'acqua utilizzata. Questo sistema consente di ottimIZare e personalizzare il consumo di sale ed è possibile impostarlo come segue:

1. Accendere la lavastoviglie.
2. Tenere premuto il tasto AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F, DW60A60**U) per cinque secondi entro 60 secondi dall'accessione della lavastoviglie. - Entrando in modalità Setting (Impostazioni), il display visualizza "0:00".

3. Premere il tasto Pulizia automatica (modello DW60A60BB, DW60A60IB) o Sanifica (modello DW60A60F*, DW60A60U*) per selezionare il menu di impostazione del livello di durezza dell'acqua.

4. Il display在哪列的impostazioni correnti. (Impostazione predefinita: "H3")

5. Premere AUTO (modello DW60A60BB, DW60A60IB) o Programma (modello DW60A60F*, DW60A60U*) per cancelli.

6. É possibile selezionare un valeur da H1 a H6 (dolce - dura).

7. Attendere 5 secondi per memorizzare le impostazioni.

NOTA

• Si consiglia di apportare le regolazioni secondo quando indicate nella tabella seguente (o Manuale).
• Impostazione predefinita: H3

Italiano54

Durezza dell'accua				Impostazione durezza dell'accua	Consumo sale (g/programma)	Autonomia (cicli/1 kg)
°dH °fH	°C Clark mm	ol/l
0-5 0-9	0-6 0-0,9	4 H1 0 /
6-11 10	20 7-14	1,0-2,0 H2	20 60
12-17 21	1-30 15-21	2,1-3,0 H3	30 50
18-22 31	1-40 22-28	3,1-4,0 H4	40 40
23-34 41	1-60 29-42	4,1-6,0 H5	50 30
35-55 61	1-98 43-69	6,1-9,8 H6	60 20

NOTA

- ADDOLCITORE

• 1 dH (gradi tedeschi) = 0,178 mmol/l
  1 Clark (gradi inglesi) = 0,143 mmol/l
• 1 fH (gradi francesi) = 0,1 mmol/l
• Contattare l'autorità per la gestione idrica locale per le informazioni sulla durezza dell'acqua nella propria zona.

La durezza dell'acqua varia da luogo a luogo. Se l'acqua utilizzata nella lavastoviglie è dura, piatti e posate possono presentare residui di calcare. L'apparecchio è dotato di uno speciale addolcitore che elimina calcare e minerali dall'acqua.

• Come funziona l'addolcitore d'accua (ciclo ECO con impostazione di livello H3)

• Opera per circa 2 minuti dall'inizio dell'asciugatura ed usa 2 L di acqua, e 0,0002 kWh di energia

• Si rigenera agli 5 cicli

Operazioni

Avvio ritardato

E possible ritardare l'orario di inizio di un programma fino a 24 ore con incrementi di 1 ora. Per incrementare il ritardo, premere Avvio ritardato L'orario visualizzato indica l'orario nel quale la lavastoviglie si attivera.

1. Aprire lo sportello e caricare la lavastoviglie.

2. Premere Avvio ritardato perambiare l'orario con incrementi di 1 ora.

3. Tenendo premuto il tasting, l'orario aumento a fino al rilascio del tasting.

4. Premere il tasting START (AVVIO) e chiudere lo sportello.

NOTA

Per cancellare l'orario dell'avvio ritardato una volta avviata la lavastoviglie, premere il tasto POWER (Accensione) e riavviare la lavastoviglie.

Blocco controlli

Per impedire che i bambini possano gliacare con la lavastoviglie, il tasto Blocco controli blocca tutti i tasti ad eccezione del tasto POWER (Accensione).

• Per attivare la funzione Blocco controli, tenere premuto Blocco controli per 3 secondi. Con la funzione Blocco controli attiva, non è possible impostare alcun programma di lavaggio o opzione o avviare la lavastoviglia.
  Per disattivare la funzione Blocco controli, tenere premuto Blocco controli nuovamente per 3 secondi.
• La funzione Blocco controli rimane attiva dopo il riavvio della lavastoviglie. Per annullare la funzione Blocco controli è necessario prima disattivarla.

Italiano56

Manutenzione

Pulizia

Mantenere la lavastoviglie pulita migliorara le prestazioni, evita inutili riparazioni e ne prolunga la durata.

Esterno

Pulire eventuali fuoriuscite sul corpo esterno della lavastoviglie. Usare un panno morbido e umido per pulire eventuale polvere e fuoriuscite sul pannello di controllo.

ATTENZIONE

• Non usare benzina, cera, diluenti, candeggina, alcol o altre sostanze chimiche. Tali sostanze chimiche possono scolorire le superfici della lavastoviglie e provocare macchie.
• La lavastoviglie al suo interno è dotata di componenti elettriche. Non versare acqua direttamente sulla lavastoviglie. Proteggere le componenti elettriche dall'acqua.
• Qualora la propria lavastoviglie sa dotata di un pannello dello sportello in acciaio, usare un prodotto per acciaio ed un panno morbido.

Interno

Pulire l'interno della lavastoviglie regolarmente al fine di rimuovere eventuali residui di cibo. Pulire l'interno della lavastoviglie e la parete interna dello sportello con un panno per piatti umido.

ATTENZIONE

Non rimuovere la guarnizione anterio (la lunga guarnizione di gomma montata intorno all'apertura della lavastoviglie). La guarnizione mantiene l'interno della lavastoviglie sigillato.
- Usare un panno umido per rimuovere eventuale sporco o grasso depositato all'interno della lavastoviglie. In alternatively, applicare del detersivo ed eseguire un programma a vuoto usando la massima temperatura di risciacquo.

Manutenzione

Ugelli

Al fine di prevenire l'otturazione degli ugelli o qualora siano già ostruiti, rimuovere e pulire tutti gli ugelli. Prestate attenzione nel rimuovere gli ugelli in quanto è facile romperli.

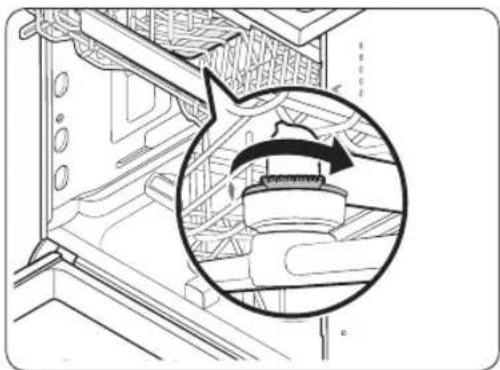

Ugello superiore

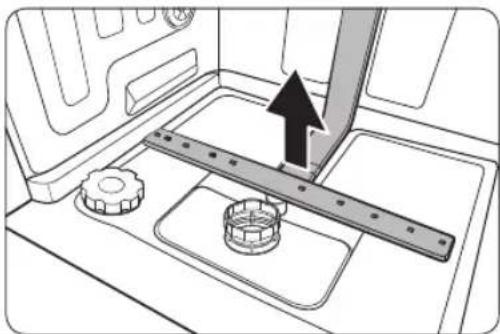

Ugello inferiore

1. Aprire lo sportello ed estrarre il cestello superiore per scoprirle l'ugello superiore.
2. Per rimuovere l'ugello è necessario prima svitare e rimuovere il dato.
3. Liberare I'ostruzione e pulire I'ugello.
4. Rimontare I'ugello e avvitare il dato a mano.
5. Ruotare l'ugello a mano per assicurarsi che sua correttamente montato.

Pulizia interna

Si consiglia di effettuare una pulizia interna mensilmente. è possible usare il programma Self Clean (Pulizia automatica) o il programma Intensivo sulla stoviglia.

Se l'acqua in entrata è dura, è possible prevenire l'accumulo di calcare all'interno della lavastoviglie aggungendo dell'acido citrico al detersivo durante l'uso della lavastoviglie.

Italiano58

Filtro

Consigliamo di effettuare la pulizia del filtro una volta al mese.

1. Aprire lo sportello e rimuovere prima il cestello inferiore.

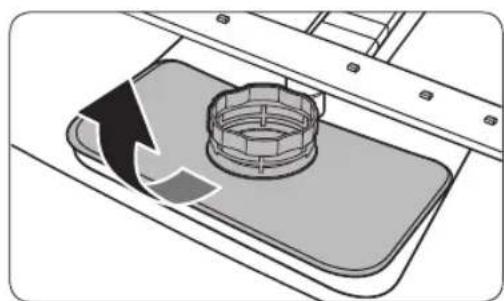

2. Ruotare il manico del filtro in senso anti orario per sbloccare il filtrato a maglie larghe.
3. Rimuovere il filtro a maglie larghe ed estrarre il micro filtro cilindrico posto al di sotto.

Manutenzione

1. Rimuovere eventuale sporco dal micro贫困人口 e dal贫困人口 a maglie larghe.

2. Sciac quarli in acqua corrente e lasciarli asciugare completeness.

3. Rimontare il filtro ed il filtro a maglie larghe.

4. Ruotare il manico del filtrlo in senso orario per bloccarlo.

ATTENZIONE

Assicurarsi che il filtering a maglie larghe sia chiuso correttamente. Un tappo allentato cui compensatore le prestazioni di filtraggio.

Manutenzione a lungo termine

Se è necessario conservare la lavastoviglie per un lungo periodo di tempo, scaricare completamente l'acqua residua e scollegare il tubo dell'acqua. Chiudere il rubinetto dell'acqua in ingresso e scollegare l'interruttore. L'acqua residua nei tubi o nei componenti interni più danneggiare la lavastoviglie.

Italiano60

Risoluzione dei problemi

Checkpoint

Qualora si riscontri un problema con la lavastoviglie, controllare prima la tabella riportata sotto e seguire le azioni correttive suggerite.

Samsung non potrè essere ritenuta responsable per danni a cose e persono o per problematiche legate alla sicurezza dovute a riparazioni non effettuate da Samsung o da un fornitore di servizi autorizzato da Samsung in accordo con le linee guidà dell'azienda relative alla riparazione ed alla manutenzione dei propri prodotti. Qualsiasi danno causato al prodotto da personale non autorizzato durante un tentativo di riparazione non potrè essere coperto alla garanzia convenzionale.

Sintomo Possibile	causa Azione
La lavastoviglie non si avvia.	Lo sportello non è chiuso bene.	· Verificare che lo sportello sia ben accostato e chiuso completamente. · Controllare che il cestello superiore combaci con gli ugelli. · Controllare che il cestello superiore sia correttamente inserito.
	Il cavo di alimentazione non è collegato.	· Verificare la presenza dell'alimentazione elettrica.
	L'acqua non viene erogata.	· Verificare che il rubinetto di mandata dell'acqua sia aperto.
	Il pannello di controllo è bloccato.	· Disattivare la funzione Blocco controli.
La lavastoviglie emette cattivi odori.	Nella lavastoviglie è rimasta acqua residua da un programma precedente.	· A lavastoviglie vuota,aggiungere detersivo e impostare il programma Rapido. Questa funzione è disponibile solo in alcuni modelli.
Al terme del programma di lavaggio rimane acqua residua.	Il tubo di scarico èiegato o otturato.	Raddrizzare e liberare il tubo.

Risoluzione dei problemi

Sintomo Possibile	causa Azione
Sui piatti rimangono residui di cibo.	È stato selezionato un programma di lavaggio non idoneo.	• Selezionare un programma in base al livello di sporco dei piatti, come descritto in quello manuale.
	I filtri sono otturati o non montati correttamente.	• Pulire i filtri • Assicurarsi che i filtri siano correttamente montati.
	È stato usato un quantitativo di detersivo insufficiente.	• Usare la giusta quantità di detersivo per agli carico.
	La pressione dell'accua è Bassa.	• Accertarsi che la pressione dell'accua in entrata sua compresa tra 0,04 MPa e 1,0 MPa.
	Gli ugelli sono struitti.	• Pulire e disotturare gli ugelli irrigatori.
	I piatti sono stati cariciati in modo improprio o la lavastoviglia è stata caricataccessivamente.	• Ripositionare i piatti in modo che non interferiscano con i bracci di irrigazione e il dispenser del detersivo.
	L'accua è troppo dura.	• Controllare la spia di aggiunta del sale e riempire il serbatoio se necessario.
I piatti non sono ben asciutti.	Non c'é brillante nel dispenser o non ne è stato utilizzato abbastanza.	• Aggiungere il brillante. • Controllare le impostazioni del dispenser delibrantante.
	Sono stati inserti troppi piatti.	• Il sovraccarico può ridurre le prestazioni di asciugatura. Inserire i piatti come indicato.
	I bicchieri e le tazze hanno versato acqua sugli altri piatti durante l'estrazione della lavastoviglia.	• Vuotare prima il cestello inferiore, quando vuotare quello superiore. Cchio impeditorà il gocciolamento di acqua dal cestello superiore sui piatti del cestello inferiore.
	Sono state usate più pastiglie di detersivo perché aver selezionato l'opzione Sanifica.	• Selezionare la funzione Sanifica o usare il brillante.

Italiano62

Sintomo Possibile	causa Azione
La lavastoviglie è troppo rumorosa.	La lavastoviglie emette un rumore quando il coperchio del dispenser è aperto e la pompa di scarico è in funzione.	Cio è normale.
	La lavastoviglie non è livellata.	Verificare il livellamento della lavastoviglie.
	I bracci irrigatori urtano contro i piatti,generando un rumore alternato sordo.	Risistemare le stoviglia.
Sui piatti rimane un velogiallo o marrone.	Il velo è causato dai residui di caffe e te.	Usare un programma di lavaggio a maggiore temperatura.
Le spie non si accendono.	Il cavo di alimentazione non è collegato.	Verificare la presenza dell'alimentazione elettrica.
I bracci non ruotano regolarmente.	I bracci sono bloccati da particelle di cibo residuo.	Pulire gli ugelli.
Sui piatti rimane un velobiancastro.	L'accua è troppo dura.	Controllare la spia di aggiunta del sale e verificare che l'impostazione dell'addolcitore sia corretta in base alla durezza dell'accua nella propria zona. Controllare che il tappo del serbatoio del sale sia montato correttamente.
Sul pannello di controllo si notano bolle d'aria e graffi.	All'interno della pellicola protettiva è rimasta dell'aria.	Rimuovere la pellicola protettiva dal pannello di controllo.

Risoluzione dei problemi

Codici informativi

Se la lavastoviglie non funzione regolarmente, sul display verranno visualizzati dei codici informativi. Controllare nella tabella tutto il significato e intraprenderere le azioni correttive suggerite.

Codice Azione
LC	Controllo perdite • Chiudere il rubinetto di mandata dell'accua. Recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contatteru un installatore o un riparatore. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.
4C	Controllo ingresso acqua • Controllare se il rubinetto di carico dell'accua è chiuso, è sospesa l'erogazione dell'accua o la valvola/la tubazione dell'accua è congelata od ostruita da corpi estranei. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung. • Controllare il filtrato ed il tubo di scarico. Se otturati, pulirli. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.
CA	Controllo comunazione PCB • Comunicazione anomala tra la PCB principale ed la PCB secondaria. • Se il problema persistsente, contattere il Centro assistenza autorizzato Samsung.
HC	Controllo excessiva temperature di riscaldamento • Controllo funzionale. A lavastoviglie vuota, aggiungere detersivo e impostare un programma. Se il problema persistsente, recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contatteru un Centro di assistenza autorizzato Samsung.
tC	Controllo termistore • Il sensore della temperature è guasto (cortocircuito o interrotto). Se il problema persistsente, contattere il Centro assistenza autorizzato Samsung.
PC	Controllo del motore di distribuzione • Funzionamento anomalo dell'assieme del motore di distribuzione o PCB principale. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.

Qualora un codice informativo persista ad essere visualizzato, contattare un Centro di assistenza autorizzato Samsung.

I ricambi* per gli utenti finali sono disponibili per un minimo di anni 10^
* Ricambi relativi: cerniere sportelli e guarnizioni, altre guarnizioni, bracci irrigatori, filtri di scarico, cestelli interni e periferiche in plastica come cestelli e coperchi.
Ciò significà un minimo di 10 anni a partire nella data della vendita dell'ultima unità del modello sul mercato.

Italiano64

Diagramma dei cicli di lavaggio

Programma AUTO	ECO Intensivo
Sequenza programmi	Prelavaggio (45 °C) ▲ Lavaggio (55 °C-65 °C) ▲ Risciacquo ▲ Risciacquo caldo (50 °C - 55 °C) ▲ Asciugatura ▲ Fine	Lavaggio (50 °C) ▲ Risciacquo ▲ Risciacquo caldo (50 °C) ▲ Asciugatura ▲ Fine	Prelavaggio (50 °C) ▲ Lavaggio (65 °C) ▲ Risciacquo ▲ Risciacquo caldo (60 °C) ▲ Asciugatura ▲ Fine
Consumo idrico (L) 10,6-15,9 10 16,5
Consumo energetico (kWh)	1,050-1,551	0,848 (DW60A6092**)0,836 (DW60A6082**)0,950 (DW60A6090**)0,936 (DW60A6080**)	1,651
Durata programma (min.)	80-150 210 205

Programma Rapid	Delicato Rapido 60
Sequenza programmi	Lavaggio (40 °C) ▷ Risciacquo caldo (40 °C) ▷ Risciacquo caldo (55 °C) ▷ Fine	Prelavaggio (40 °C) ▷ Lavaggio (50 °C) ▷ Risciacquo ▷ Risciacquo caldo (50 °C) ▷ Asciugatura ▷ Fine	Lavaggio (55 °C) ▷ Risciacquo ▷ Risciacquo caldo (50 °C) ▷ Asciugatura ▷ Fine
Consumo idrico (L) 11	13,5	11,5
Consumo energetico (kWh)	0,781	0,902	0,853
Durata programmam (min.)	38	120	60

Programma	Pulizia automatica
Sequenza programmi	Prelavaggio (45 °C) ▲ Lavaggio (70 °C) ▲ Risciacquo ▲ Risciacquo caldo (70 °C) ▲ Asciugatura ▲ Fine
Consumo idrico (L)	15,1
Consumo energetico (kWh)	1,241
Durata programmà (min.)	145

Italiano

Diagramma dei cicli di lavaggio

NOTA

• Il tempo di lavaggio varia in base alle opzioni aggiunte, della pressione e della temperatura dell'acqua erogata.
• La lavastoviglie scarica automaticamente l'acqua residua al suo interno qualora non venga utilizzata per 5 giorni.
• Il consumo energetico dipende alla temperatura dell'acqua e/o dal carico. Quando il serbatoio del brillantante è vuoto, il tempo e la temperatura possono leggermente aumentare.
• Se noniene usato alcun brillante, il tempo del programma e la temperatura possono aumento leggermente.

Italiano66

Appendice

Trasporto/spostamento

Accertarsi che la lavastoviglie sua vuota alla parti allentate. Per primo, scaricare la lavastoviglie come indicate di seguito.

1. Al terme della fase di scarico, après lo sportello.
2. Spagnere la lavastoviglie e chiudere il rubinetto dell'acqua.
3. Scollegare sua il tubo dell'acqua di carico sua quello di scarico.

ATTENZIONE

Non dare forti scossoni o fare dontolare la lavastoviglie durante lo spostamento. L'acqua residua potrebbe fuoriuscire.

Protezione anti gelo

Qualora si lasci la lavastoviglie in un luogo esesto al rischio di congelamento per un lungo periodo di tempo, accertarsi di vuotarla completeness. Per maggiori particolari, videere la sezione "Trasporto/spostamento".

Smaltimento della lavastoviglie e salvaguardia dell'ambiente

Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei rifiuti. Tagliare il cavo di alimentazione, dopo averlo scollegato alla presa, in modo che l'apparecchio non possa più essere collegato a una fonte di alimentazione.

Rimuovere lo sportello in modo che animali e bambini non possano rimanere intrappolati all'interno dell'apparecchio.

Appendice

Suggerimenti per risparmi energetici e idrici

• Il programma ECO è adatta per la pulizia di stoviglia normalmente sporche e per questo uso è il programma più efficente in termini di consumo energetico ed idrico combinato, e vine utilizzato per valutare la conformità alle normative di ecodesign europee (NORMATIVE COMMISSIONE (UE) 2019/2022).
• Un risciacquo preliminare delle stoviglie porta ad un maggiore consumo idrico ed energetico ed esconsigliato.
  Usa una posata, ad es. un coltello per rimuovere eventuali residui di cibo dalle stoviglie prima di inserirle nella lavastoviglie.
  L'acqua di mandata cui esere calda fino ad una temperatura di 60^, e comporta un risparmio energetico se collegata.
• Si consiglia di riempire il cestello se possibile sanza sovraccaricarlo.

• Inserire le stoviglie nei cestelli in modo correttoosi da evitare danni e scarse prestazioni.

• Il sovraccarico e sovrapposizione delle stoviglie ridurra l'efficacia del lavaggio e della asciugatura.
  Inserire le stoviglie come indicato.

• Inserire i piatti inclinati verso il fondo concavo in modo che l'acqua possa defluire.
• Disporre le stoviglia in modo che non interferiscano con i bracci di irrigazione e il dispenser del detersivo.
  Cio potra migliorare il lavaggio e l'asciugatura ed impedire ai bracci di urtare le stoviglia ruotando.

• Al fine di evitare lesions, i coltelli e gli altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

• Al fine di risparmiare acqua ed energia, usare il programma ECO. ECO è il programma più efficente per il lavaggio di stoviglia normalmente sporche.

• Usa una quantità adeguata di detersivo e brillantante seguendo le linee guida del produttore.
  L'uso di una lavastoviglie permette un risparnio di acqua se paragonato con il lavaggio manuale delle stoviglie.
• Le informazioni sul Ecodesign sono reperibili nel manuale dell'utente alla pagina www.samsung.com/support.

Per accedere alla registrazione EPREL del modello :

1. Accedi a https://eprel.ec.europa.eu
2. Cerca l'identificativo del modello nell'etichetta energetica del prodotto e digitalo nel Campo di ricerca
3. Vengono sovrate le informazioni di etichettatura energetica del modello
4. É possibile accederere direttamente alle informazioni sul prodotto al link https://eprel.ec.europa.eu/qr/#### ###### (n. di registrazione).

Il numero di registrazione può essere reperito sull'etichetta dei valori nominali del prodotto.

Specifiche

MODELLO		DW60A6090F* DW60A6092F* DW60A6080F* DW60A6082F*	DW60A6090U* DW60A6092U* DW60A6080U* DW60A6082U*	DW60A6090BB DW60A6092BB DW60A6080BB DW60A6082BB	DW60A6090IB DW60A6092IB DW60A6080IB DW60A6082IB
Tipo		Modell a installazione libera	Sottopiano Incasso	Incasso (Scorrevole)
Power 220-240 V		~, 50 Hz
Pressione dell'acqua 0,04-1,0 MPa
Capacità di lavaggio	DW60A609* Servizio da 14 coperti
	DW60A608* Servizio da 13 coperti
Potenza nominale 1760-2100 W
Dimensioni (Larghezza x Profondità x Altezza)		598×600×845 mm 598×570×815 mm 598×550×815 mm
Peso (Senza imballo)		53 kg (modelli DW60A609*) 51,5 kg (modelli DW60A608*)	45 kg (modelli DW60A609*) 43,5 kg (modelli DW60A608*)	43,5 kg (modelli DW60A609*) 42 kg (modelli DW60A608*)	44 kg (modelli DW60A609*) 42,5 kg (modelli DW60A608*)
Peso (con imballo)		59 kg (modelli DW60A609*) 57,5 kg (modelli DW60A608*)	51 kg (modelli DW60A609*) 49,5 kg (modelli DW60A608*)	49,5 kg (modelli DW60A609*) 48 kg (modelli DW60A608*)	51 kg (modelli DW60A609*) 48,5 kg (modelli DW60A608*)

Per un test standard

NOTA

Le informazioni per il test di comparabilità sono le seguenti.

Modelli DW60A609*

• Capacità di lavaggio: Servizio da 14 coperti
  Test standard: EN 60436
• Posizione del cestello superiore: posizione inferiore
  Programma di lavaggio: ECO
  Opzioni aggiuntive: Nessuna
  Impostazione brillante: F4
  Impostazione durezza dell'acqua: H3
  Dose di detersivo standard: Lavaggio principale 22 g
• Per la sistemasione delle stoviglie, vedere le immagini sotto

Cestello superiore

1. Tazze
2. Piattini

1. Bicchieri

1. Ta7e

5.Ciptole in vetro

1. Reciendenti da portata di piccolo dimensioni

1. Piatti da dessert

1. Fiati de portata

1. Fondine da minestrata

1. Plattioyali

1. Piatti in plastica

1. Cioleto in plastica

1. Piccolo pentole

2. Contensori da foro

Italiano70

Modelli DW60A608*

• Capacità di lavaggio: Servizio da 13 coperti
  Test standard: EN 60436
• Posizione del cestello superiore: posizione inferiore
  Programma di lavaggio: ECO
• Opzioni aggintive: Nessuna
  Impostazione brillante: F4
  Impostazione durezza dell'acqua: H3
• Dose di detersivo standard: Lavaggio principale 21 g
• Per la sistemasione delle stoviglia, vedere le immagini sotto

DOMANDE O COMMENT!

NAZIONE CHIAMARE IL NUMERO O VISITARE IL SITO WEB
AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201-24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
LUXEMBURG	261 03 710
NETHERLANDS	088 90 90 100
NORWAY	21629099
PORTUGAL	808 207 267
SPAIN	91 175 00 15
SWEDEN 0771 726 786	www.samsung.com/se/support
SWITZERLAND	0800 726 786
UK	0333 000 0333
IRELAND (EIRE)	0818 717100

DD81-04050D-00

Lave-vaisse

ÉTAPE 9 Verification finale
