MANUALE UTENTE B005DPUA4 Tripp Lite

Condivisione di video 4K, audio e periferiche

Modello:

B005-DPUA4

E.T.N TRIPP LITE Power Online Solar PC Online Solar PC2 Online Solar PC3 Online Solar PC4 R-XT Il prodotto acquistato potreboe

Il prodotto acquistato potreboe differire dall'immagine.

English 1

Español 13

Français 25

Deutsch 37

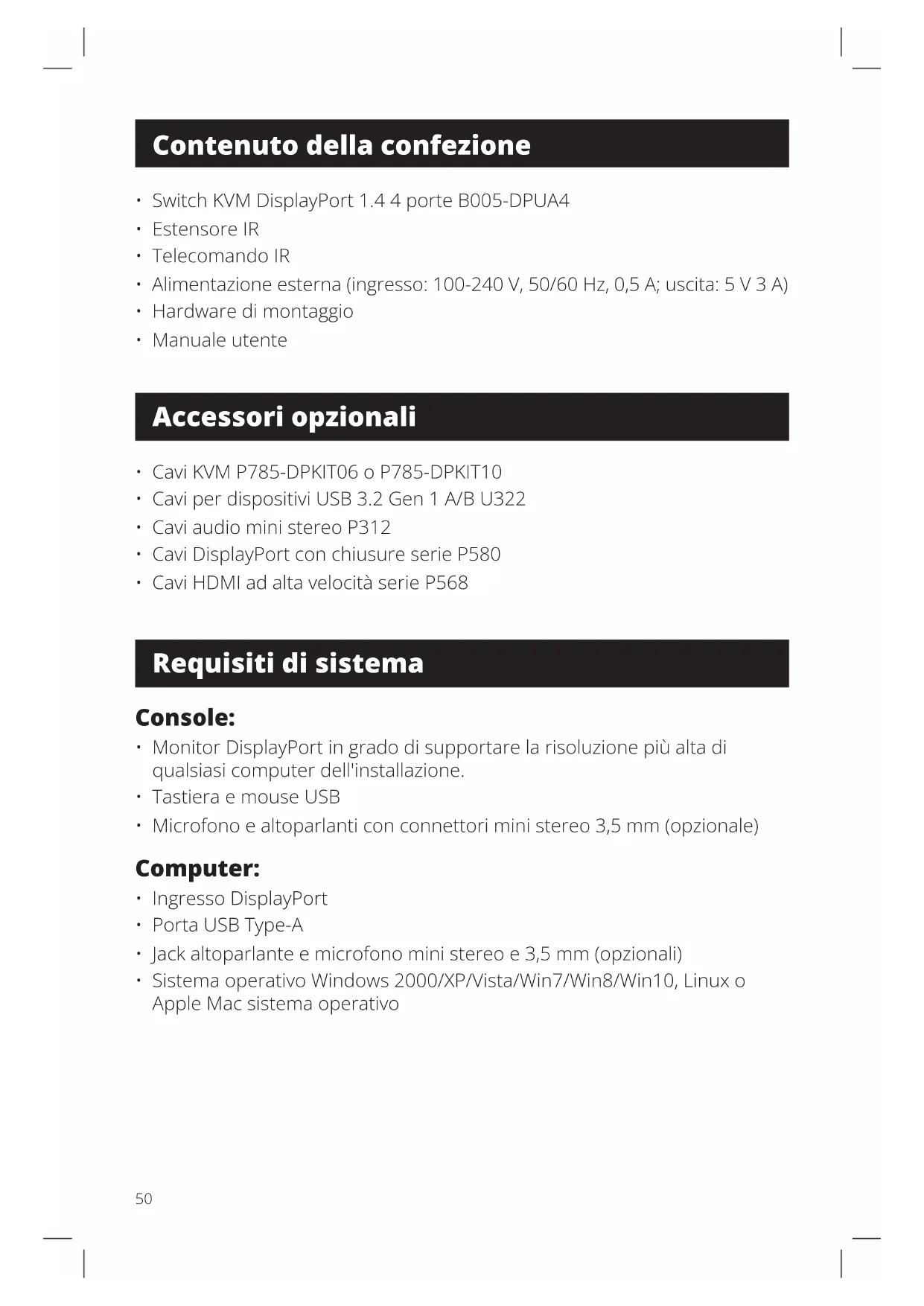

Contenuto della confezione

• Switch KVM DisplayPort 1.4 4 porte B005-DPUA4
• Estensore IR
• Telecomando IR
• Alimentazione esterna (ingresso: 100-240 V, 50/60 Hz, 0,5 A; uscita: 5 V 3 A)
• Hardware di montaggio
• Manuale utente

Accessori opzionali

• Cavi KVM P785-DPKIT06 o P785-DPKIT10
• Cavi per dispositivi USB 3.2 Gen 1 A/B U322
• Cavi audio mini stereo P312
• Cavi DisplayPort con chiusure serie P580
• Cavi HDMI ad alta velocità serie P568

Requisiti di sistema

Console:

• Monitor DisplayPort in grado di supportare la risoluzione più alta di qualsiasi computer dell'installazione.
  • Tastiera e mouse USB
• Microfono e altoparlanti con connettori mini stereo 3,5 mm (opzionale)

Computer:

• Ingresso DisplayPort
• Porta USB Type-A
• Jack altoparlante e microfono mini stereo e 3,5 mm (opzionali)
• Sistema operativo Windows 2000/XP/Vista/Win7/Win8/Win10, Linux o Apple Mac sistema operativo

Caratteristiche del prodotto

• Comanda 4 computer DisplayPort da un'unica console video DisplayPort
  • Supporta risoluzioni video True 4K @ 60 Hz, inclusa HDR 4:4:4 e HDCP 2.2
• Conforme a DisplayPort 1.4
  • Supporta RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2/YCbCr 4:2:0
• Le uscite DisplayPort supportano deep color 16 bit per canale (48 bit tutti i canali) e larghezza di banda di 8,1 Gbps per canale (32,4 Gbps tutti i canali)
• L'uscita HDMI supporta deep color 12 bit per canale (36 bit tutti i canali) e larghezza di banda di 6 Gbps per canale (18 Gbps tutti i canali)
• L'hub USB 2.0 2 porte incorporato consente di condividere i dispositivi USB tra i computer collegati allo switch KVM
• I jack mini stereo 3,5 mm consentono a un microfono di fornire l'ingresso audio a ciascun computer collegato e di ascoltare l'uscita audio su un set di altoparlanti
• I jack audio aggiuntivi della console sono comodamente posizionati sul pannello frontale e sono ideali per l'utilizzo di altoparlanti e microfoni
• Consente di passare da un computer all'altro tramite i pulsanti del pannello frontale, il telecomando IR, il movimento del mouse o i tasti di scelta rapida della tastiera
• Supporta il collegamento a caldo: i computer e i dispositivi possono essere scollegati e ricollegati senza dover spegnere lo switch KVM
  • Installazione rapida senza bisogno di software
• Memorizza l'EDID (Extended Display Identification Data) del monitor per ottimizzare la risoluzione del display

Descrizioni dei pannelli

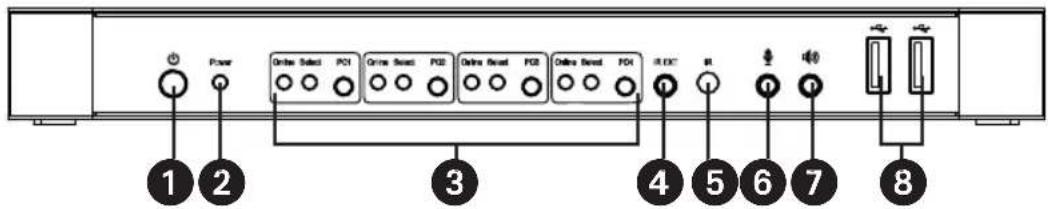

Pannello frontale

Power Online Select PCI Online Sound PCI2 Online Sound PCI3 Online Sound PCI4 IRDC I + - + - 1 2 3 4 5 6 7 8

① Alimentazione - Premere per accendere e spegnere l'unità.
② Indicatore di alimentazione - Si illumina di rosso per segnalare che l'alimentatore CC è collegato a un'uscita e che lo switch KVM è acceso.
③ Selettore di ingresso - Si illumina di blu per indicare se è stato selezionato PC1, PC2, PC3 o PC4. I LED Select lampeggiano in loop durante la modalità di commutazione automatica. I LED Online si illuminano quando la porta USB-B corrispondente è collegata.
4 IR EXT - Collegare l'estensore IR in dotazione per la ricezione del segnale IR dal telecomando IR incluso.
⑤ IR - Punto di ricezione del segnale per il telecomando IR.
⑥ Microfono 3,5 mm - Collegare un microfono.
⑦ Stereo 3,5 mm - Collegare un dispositivo audio stereo.
USB-A 3.2 Gen 1 - Collegare le periferiche USB (stampanti, scanner, U disk, ecc.).

Descrizioni dei pannelli

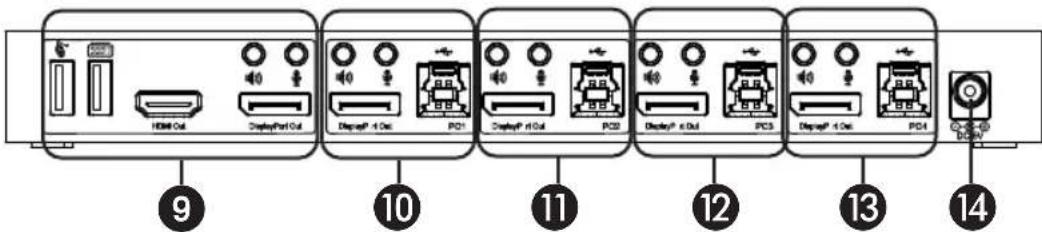

Pannello posteriore

HDMI Out DisplayPort Out DisplayP 4 Out PC1 DisplayP 6 Out PC2 DisplayP 8 Out PC3 DisplayP 10 Out PC4 DC/PV ⑨ ⑩ ⑪ ⑫ ⑫ ⑬ ⑬ ⑬ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭

⑨ Uscite

a. Collegare un mouse e una tastiera alle porte USB 2.0.
b. Collegare un amplificatore alla porta stereo 3,5 mm.
c. Collegare un microfono alla porta del microfono di 3,5 mm.
d. Collegare un monitor HDMI locale alla porta di uscita HDMI Out.
e. Collegare un monitor DisplayPort locale alla porta di uscita DisplayPort Out.

10 Ingresso PC1 - Collegarsi alle porte DisplayPort, USB, audio stereo e microfono di un computer.

⑪ Ingresso PC2 - Collegarsi alle porte DisplayPort, USB, audio stereo e microfono di un secondo computer.

⑫ Ingresso PC3 - Collegarsi alle porte DisplayPort, USB, audio stereo e microfono di un terzo computer.

13 Ingresso PC4 - Collegarsi alle porte DisplayPort, USB, audio stereo e microfono di un quarto computer.

14 Ingresso 5 V CC - Collegare l'alimentatore CC da 5 V/3 A incluso.

Installazione e funzionamento

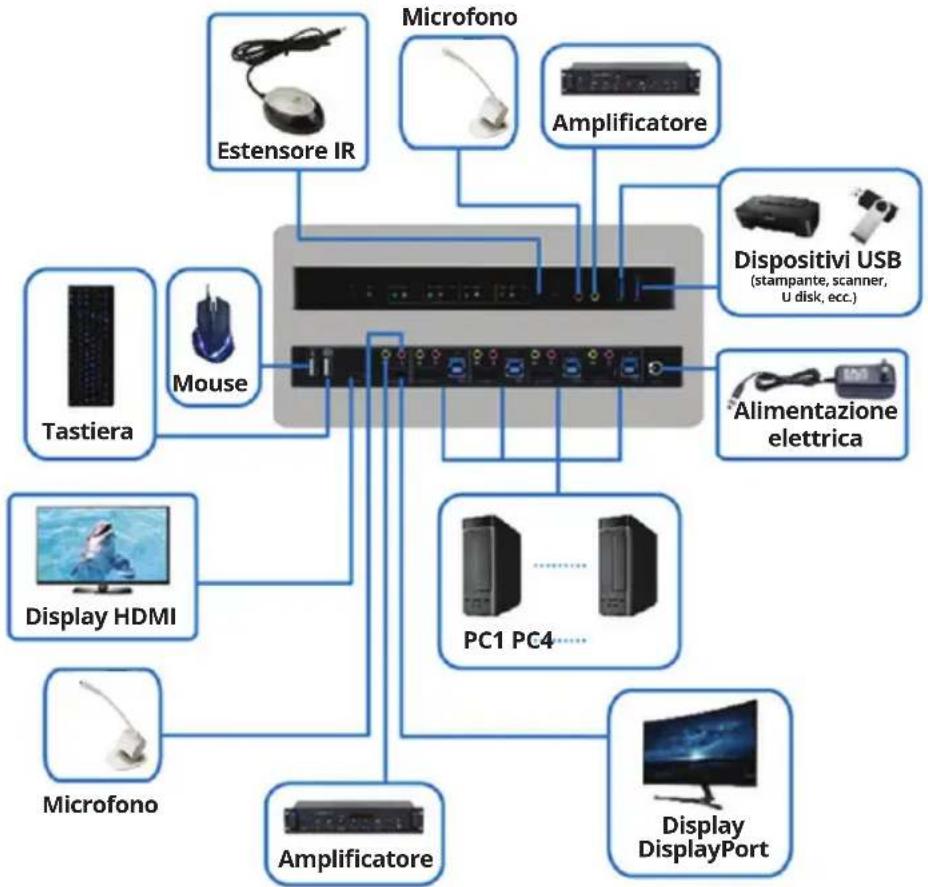

Fare riferimento ai passi e al diagramma seguenti per configurare l'installazione dello switch KVM.

Nota: prima di effettuare qualsiasi collegamento, accertarsi che tutti i dispositivi collegati allo switch KVM siano spenti. Scollegare i cavi di alimentazione di tutti i computer che dispongono della funzione Keyboard Power On.

1. Collegare i computer alle porte di ingresso USB-B utilizzando i cavi USB. Collegare il microfono e le porte audio stereo dei computer utilizzando i cavi audio da 3,5 mm. Collegare i computer alle porte di ingresso "DisplayPort In" utilizzando i cavi DisplayPort.

2. Collegare una tastiera e un mouse alle porte USB-A nel pannello posteriore. Collegare un microfono e un amplificatore alle porte microfono e audio stereo utilizzando i cavi audio da 3,5 mm. Collegare un monitor all'uscita "DisplayPort Out" utilizzando un cavo DisplayPort (massimo: 2 m) o a "HDMI Out" utilizzando un cavo HDMI.

Nota: quando si collega "DisplayPort Out" o "HDMI Out", il video viene trasmesso automaticamente dalla porta collegata. Quando entrambe le porte sono collegate, la porta DisplayPort ha la precedenza.

Installazione e funzionamento

1. Collegare l'alimentatore CC in dotazione e premere il pulsante POWER. Il LED di alimentazione si accende. Quando i computer sono collegati alle porte PC1, PC2, PC3 e PC4, i LED Online si accendono.
2. Premere i pulsanti sul pannello frontale per selezionare il computer desiderato. Il LED di selezione si accenderà per indicare il computer attualmente selezionato. Il monitor mostrerà l'immagine corrispondente e il computer selezionato potrà essere controllato tramite tastiera e mouse.
3. Il telecomando IR in dotazione funziona come i pulsanti:

a. Per l'ingresso: "1" indica PC1, "2" indica PC2, "3" indica PC3 e "4" indica PC4. b. Per la commutazione del loop: l'ordine è PC1>PC2>PC3>PC4>PC1...

1. Le periferiche USB, come stampanti, scanner e chiavette USB, possono essere collegate alle porte USB-A del pannello frontale.

Funzionamento della funzione speciale

1. Funzione Traversal del mouse - Posizionare il mouse all'estrema destra del monitor e continuare a farlo scorrere verso destra per 2 secondi. Lo switch KVM passerà automaticamente alla porta successiva. L'ordine di commutazione è PC1>PC2>PC3>PC4>PC1...

2. Funzione di commutazione del rilevamento USB-B:

A Quando l'unità rileva che un computer è collegato alla porta USB-B, l'unità passa immediatamente a quel computer e i LED Online e Select corrispondenti si illuminano. Ad esempio, se il PC1 è già collegato, il PC2 diventa collegato tramite USB-B e lo switch KVM passa automaticamente al PC2.

b. Quando il computer attualmente selezionato viene spento o il cavo USB viene interrotto, lo switch KVM passa automaticamente al computer successivo con alimentazione accesa e porta USB collegata.

3. Funzione Tasti di scelta rapida:

Numero	Combinazione di tasti di scelta rapida	Descrizione della funzione
1 [Blocco scorrimento]++ ^1 [Blocco scorrimento] + → o ↓	Passare alla porta successiva
2 [Blocco di scorrimento]++ [Blocco di scorrimento] + ← o ↑	Passare alla porta precedente
3 [Blocco scorrimento]++ [Blocco scorrimento] + [X] ^2	Passare al PC "X"
4 [Blocco scorrimento]++ [Blocco scorrimento] + [S] ^3	Abilitare la commutazione automatica (predefinito: 15 secondi)
5 [Blocco Scorrimento]++ [Blocco Scorrimento] + [I] + [N] ^4 ^4 + [Invio]	Impostare l'intervallo di commutazione automatica (tra 5 e 999 secondi).
6 [Blocco scorrimento]++ [Blocco scorrimento] + [B] + [1/0] ^5 ^5	Cicalino On/Off (predefinito: On)
7 [Blocco scorrimento]++ [Blocco scorrimento] + [F] + [L] + [A] + [S] + [H] + [Invio]	Tutti i tasti di scelta rapida riprendono la modalità predefinita ^6

Funzionamento della funzione speciale

Note:

1) I tasti di scelta rapida non sono sensibili alle maiuscole.
2) Si sente un rumore quando si passa da PC1 a PC2.

1 "++" significa premere due volte [Blocco scorrimento] in rapida successione.

Ad esempio: [Blocco Scorrimento] ++ [Blocco Scorrimento] + [1]" significa premere due volte in rapida successione il pulsante di Blocco Scorrimento e poi premere il pulsante numerico 1. Il periodo di rilevamento tra ciascun codice di scelta rapida è di 5 secondi. Se il pulsante di Blocco Scorrimento viene premuto la prima volta e passano 5 secondi prima che il pulsante di Blocco Scorrimento venga premuto di nuovo, il codice di scelta rapida non sarà valido.

2 "X" indica l'ingresso PC. Ad esempio, per passare a PC2, la combinazione di tasti di scelta rapida è [Blocco scorrimento] ++ [Blocco scorrimento] + [2].

3 Attivando questa funzione, le porte DisplayPort, microfono e altoparlante entreranno in modalità di commutazione automatica senza USB. Premere qualsiasi tasto (tranne la barra spaziatrice) per tornare alla porta utilizzata prima della sequenza di commutazione automatica. Prema la barra spaziatrice per rimanere sulla porta attualmente in uso. Quando la modalità di commutazione automatica è attivata, il LED "Select" corrispondente della porta attualmente in uso lampeggerà.

4 "N" indica il numero di intervalli di commutazione, che può essere compreso tra 5 secondi e 999 secondi.

5 "1" significa On, "0" significa Off.

^6 Questa modalità si riferisce solo alla funzione n. 4 e n. 6 dei tasti di scelta rapida.

Specifiche

Connettori
Connettori KVM (femmina) 4 USB	3.2 Gen 1-B (posteriori)4 DisplayPort (posteriori)4 Stereo 3,5 mm (verde, posteriori)4 Stereo 3,5 mm (rosa, posteriori)
Connettori console (femmina) 2 U	SB 2.0-A (posteriori)1 DisplayPort (posteriore)1 HDMI (posteriore)2 Stereo 3,5 mm (verde, 1 anteriore, 1 posteriore)2 Stereo 3,5 mm (rosa, 1 anteriore, 1 posteriore)
Connettori hub USB (femmina) 2 U	USB 3.2 Gen 1-A (anteriori)
Risoluzione video
Risoluzione massima 4K x 2K @ 60 Hz (4K UHD)
Larghezza di banda operativa
Larghezza di banda HDMI 18 Gb
Larghezza di banda DisplayPort 32,4 Gb
Condizioni ambientali
Intervallo operativo di temperatura 0 °C ~ 45 °C (32 °F ~ 113 °F)
Intervallo di umidità operativa 10% ~ 85% RH (non condensante)
Intervallo di temperatura di conservazione	-10 °C ~ 80 °C (14 °F ~ 176 °F)
Intervallo di umidità di conservazione	5% ~ 90% RH (non condensante)
Requisiti di alimentazione
Alimentazione esterna 5 V/3 A CC
Consumo di energia (massimo) 12 W
Protezione ESD
Modello del corpo umano +/- 8 kV	(scarico del traferro)+/- 4 kV (scarico del contatto)

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di tre (3) anni dalla data di acquisto iniziale. Il nostro obbligo ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a nostra esclusiva discrezione) di qualsiasi prodotto che presenti tali difetti. Visitare il sito Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.

SALVO QUANTO QUI PREDISPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITÀ, INCLUSE LE GARANZIE DI COMMERCIBILITÀ E IDONEITÀ PER UN PARTICOLARE SCOPO. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarsi all'acquirente.

SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI DI DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guadagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati, costi relativi a soluzioni alternative, reclami da parte di terzi, o di altra natura.

Eaton adotta una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso.
