Tipo di prodotto	Cassa attiva a due vie con amplificazione integrata
Marca	Samson
Modello	dB300a

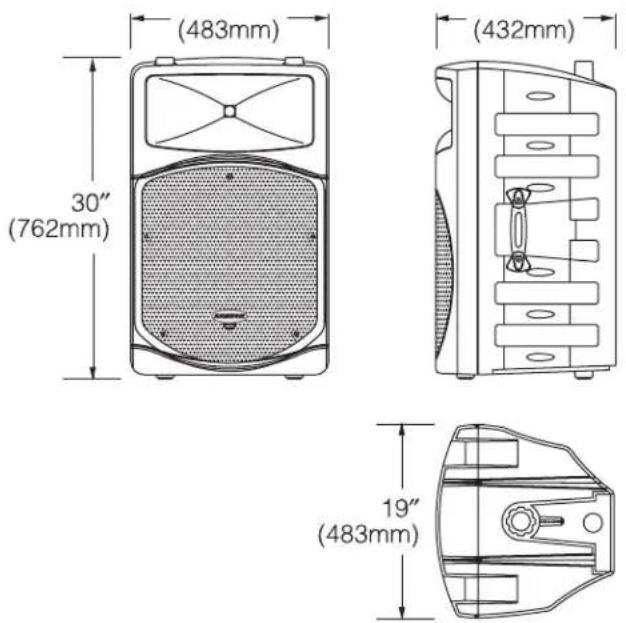

Dimensioni (A x L x P)	610 mm x 407 mm x 356 mm
Peso	21,4 kg
Alimentazione	115 VCA / 230 VCA (selezionabile), 60/50 Hz
Potenza amplificatore	250 W RMS (Classe H) per il woofer, 50 W RMS (Classe AB) per il tweeter
Altoparlante grave	Woofer da 12 pollici (31 cm) con bobina mobile da 3 pollici, magnete in ferrite di bario
Altoparlante acuto	Tweeter a compressione da 1,75 pollici con diaframma in titanio, guida d'onda da 1 pollice
Risposta in frequenza	60 Hz – 24 kHz (±3 dB)
Frequenza di taglio	2,3 kHz (pendenza 18 dB/ottava)
Ingressi	MIC XLR bilanciato con alimentazione phantom, LINE combo XLR/Jack 6,35 mm bilanciato
Uscita	LINE OUTPUT XLR bilanciato
Equalizzazione	Grave ±12 dB a 100 Hz, Acuto ±12 dB a 10 kHz
Filtro passa-alto	80 Hz, pendenza 12 dB/ottava (commutabile)
Protezione	Relè di temporizzazione, indicatore AMP/CLIP, protezione contro i sovraccarichi
Fissaggio	Base per piede 35 mm, 4 punti di ancoraggio M6 per sospensione
Utilizzo come monitor	Angoli di inclinazione 30° o 45° a seconda dell'orientamento
Costruzione	Baffle in PVC robusto, griglia in acciaio, angoli rinforzati
Accessori opzionali	Kit di montaggio a parete MB300U, kit di sospensione MB300A
Garanzia	3 anni

Domande frequenti - dB300a SAMSON

Come collegare un microfono alla dB300a?

Collegare un cavo XLR tra il microfono e l'ingresso MIC INPUT sul pannello posteriore. Impostare la manopola MIC LEVEL al minimo prima dell'accensione, poi aumentare gradualmente fino al livello desiderato. L'alimentazione phantom è attiva su questo ingresso.

Posso utilizzare una sorgente di linea e un microfono contemporaneamente?

Sì, gli ingressi MIC e LINE sono indipendenti e possono essere utilizzati contemporaneamente. I livelli si regolano separatamente con le manopole MIC LEVEL e LINE LEVEL. L'uscita LINE OUTPUT può trasmettere il mix di entrambi se il tasto OUTPUT è in posizione bassa.

Cosa significa il led AMP/CLIP?

Il led AMP/CLIP è bicolore: verde indica che l'amplificatore è attivo; rosso fisso all'accensione (relè aperto) poi rosso lampeggiante in caso di clipping. Se rimane rosso fisso, il circuito di protezione è attivo. In tal caso, ridurre il livello o controllare i collegamenti.

Come evitare il feedback (effetto Larsen) con la dB300a?

Posizionare il microfono dietro i diffusori per ottenere il massimo guadagno prima del feedback. Se è necessario stare davanti, abbassare il volume generale, regolare l'equalizzazione, quindi riposizionare il microfono dietro. Utilizzare un equalizzatore grafico esterno se necessario.

Qual è la posizione consigliata per i diffusori dB300a?

Posizionare i diffusori sopra la testa del pubblico se possibile, utilizzando piedi (base 35 mm). Per l'uso come monitor da palco, inclinare il diffusore su un lato: tweeter a sinistra = angolo 30°, tweeter a destra = angolo 45°.

Come pulire il diffusore dB300a?

Scollegare l'apparecchio dalla rete elettrica. Pulire la superficie esterna con un panno umido (acqua pulita). Non utilizzare solventi né prodotti abrasivi. Fare attenzione a non far penetrare umidità nelle feritoie di ventilazione.

Posso collegare più dB300a tra loro?

Sì, utilizzare l'uscita LINE OUTPUT (XLR maschio) per collegare l'ingresso LINE INPUT di un altro dB300a. Il tasto OUTPUT permette di scegliere se l'uscita fornisce il segnale di ingresso diretto o il mix con il microfono.

Qual è la potenza totale della dB300a?

La potenza totale è di 300 W RMS: 250 W per il woofer (amplificatore Classe H) e 50 W per il tweeter (amplificatore Classe AB).

Come installare la dB300a a sospensione?

Utilizzare i quattro punti di ancoraggio M6 situati sul baffle. Il kit opzionale MB300A permette di sospendere fino a sei diffusori in cluster. Per il fissaggio a parete o a soffitto, utilizzare il kit MB300U (supporti a U).

Cosa fare se il LED PEAK si accende in rosso?

Il LED PEAK indica un clipping del preamplificatore microfono. Ridurre il livello della manopola MIC LEVEL finché il LED non si spegne, poi alzare leggermente appena sotto la soglia per un livello ottimale senza distorsione.

MANUALE UTENTE dB300a SAMSON

Instrucciones de seguridad / Istruzioni di Sicurezza

ATTENZIONE: per ridurre il rischio di incendio o di scariche elettriche, non esponete questo apparecchio a pioggia o umidità. Per ridurre il pericolo di scariche elettriche evitate di rimuoverne il coperchio o il pannello posteriore. Non esistono all'interno dell'apparecchio parti la cui regolazione è a cura dell'utente. Per eventuale assistenza, fate riferimento esclusivamente a personale qualificato. Il fulmine con la punta a freccia all'interno di un triangolo equilatero avvisa l'utente della presenza di "tensioni pericolose" non isolate all'interno dell'apparecchio, tali da costituire un possibile rischio di scariche elettriche dannose per le persone. Il punto esclamativo all'interno di un triangolo equilatero avvisa l'utente della presenza di importanti istruzioni di manutenzione (assistenza) nella documentazione che accompagna il prodotto.

Importanti Istruzioni di Sicurezza

1. Prima di usare l'apparecchio, vi preghiamo di leggerne per intero le istruzioni.
2. Conservate tali istruzioni per una eventuale consultazione futura.
3. Vi preghiamo di rispettare tutte le istruzioni di sicurezza.
4. Sequite tutte le istruzioni del costruttore.
5. Non usate questo apparecchio vicino ad acqua o umidità.
6. Pulite l'apparecchio esclusivamente con un panno asciutto.
7. Evitate di ostruire una qualsiasi delle aperture di ventilazione. Posizionatelo seguendo le istruzioni del costruttore.
8. Non posizionatelo vicino a sorgenti di calore come radiatori, scambiatori di calore, forni o altri apparecchi (amplificatori compresi) in grado di generare calore.
9. Non disattivate la protezione di sicurezza costituita dalla spina polarizzata o dotata di collegamento a terra. Una spina polarizzata è dotata di due spinotti, uno più piccolo ed uno più grande. Una spina dotata di collegamento a terra è dotata di due spinotti più un terzo spinotto di collegamento a terra. Questo terzo spinotto, eventualmente anche più grande, viene fornito per la vostra sicurezza. Se la spina fornita in dotazione non si adatta alla vostra presa, consultate un elettricista per la sostituzione della presa obsoleta.
10. Proteggete il cavo di alimentazione in modo che non sia possibile camminarci sopra né piegarlo, con particolare attenzione alle prese, ai punti di collegamento e al punto in cui esce dall'apparecchio.
11. Staccate l'apparecchio dalla alimentazione in caso di temporali o tempeste o se non lo usate per un lungo periodo.
12. Per l'assistenza, fate riferimento esclusivamente a personale qualificato. È necessaria l'assistenza se l'apparecchio ha subito un qualsiasi tipo di danno, come danni al cavo o alla spina di alimentazione, nel caso in cui sia stato versato del liquido o siano caduti oggetti al suo interno, sia stato esposto a pioggia o umidità, non funzioni correttamente o sia stato fatto cadere.

Il Posizionamento dei dB300a 53

L'Uso dei dB300a....54

L'Uso dei dB300a....55

dB300a - Configurazioni di Sistema 56

L'Uso di Aste per Casse Acustiche....56

L'Incolonnamento dei dB300a 56

dB300a - Configurazioni di Sistema 57

Installazione Permanente 57

L'Uso dei Punti di Sospensione ("Fly-point") ..... 57

dB300a - Configurazioni di Sistema 58

dB300a - Configurazioni di Sistema 59

Sistema PA con Monitor per un Gruppo dal Vivo.....59

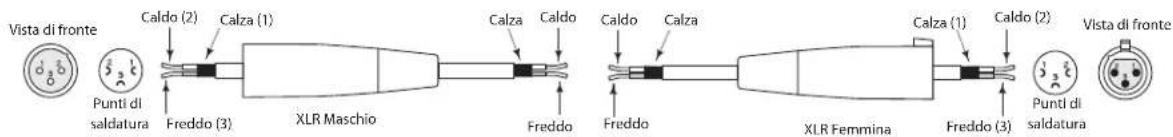

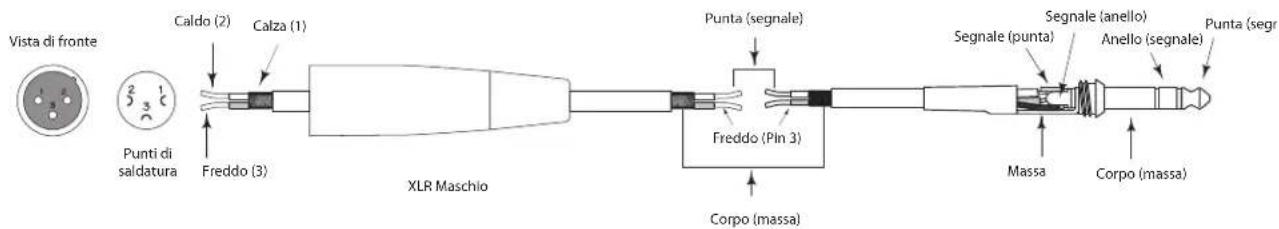

dB300a - Guida al Cablaggio....60

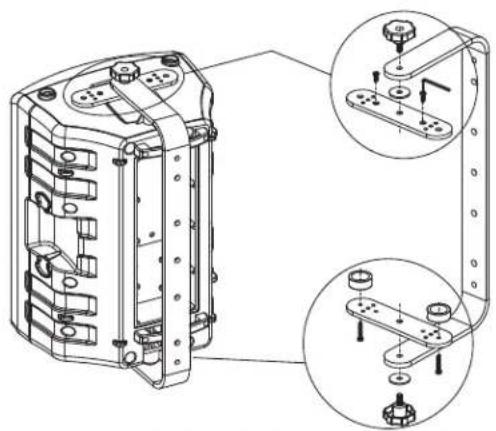

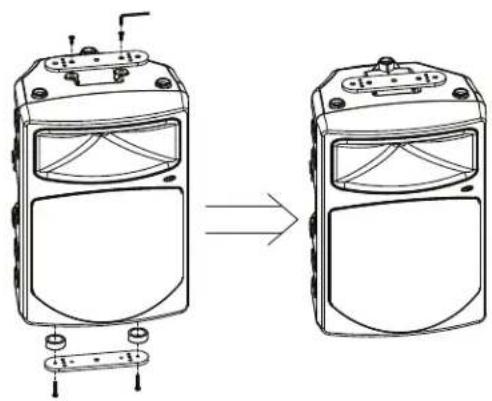

Kit di Montaggio Opzionali 61

Specifiche 65

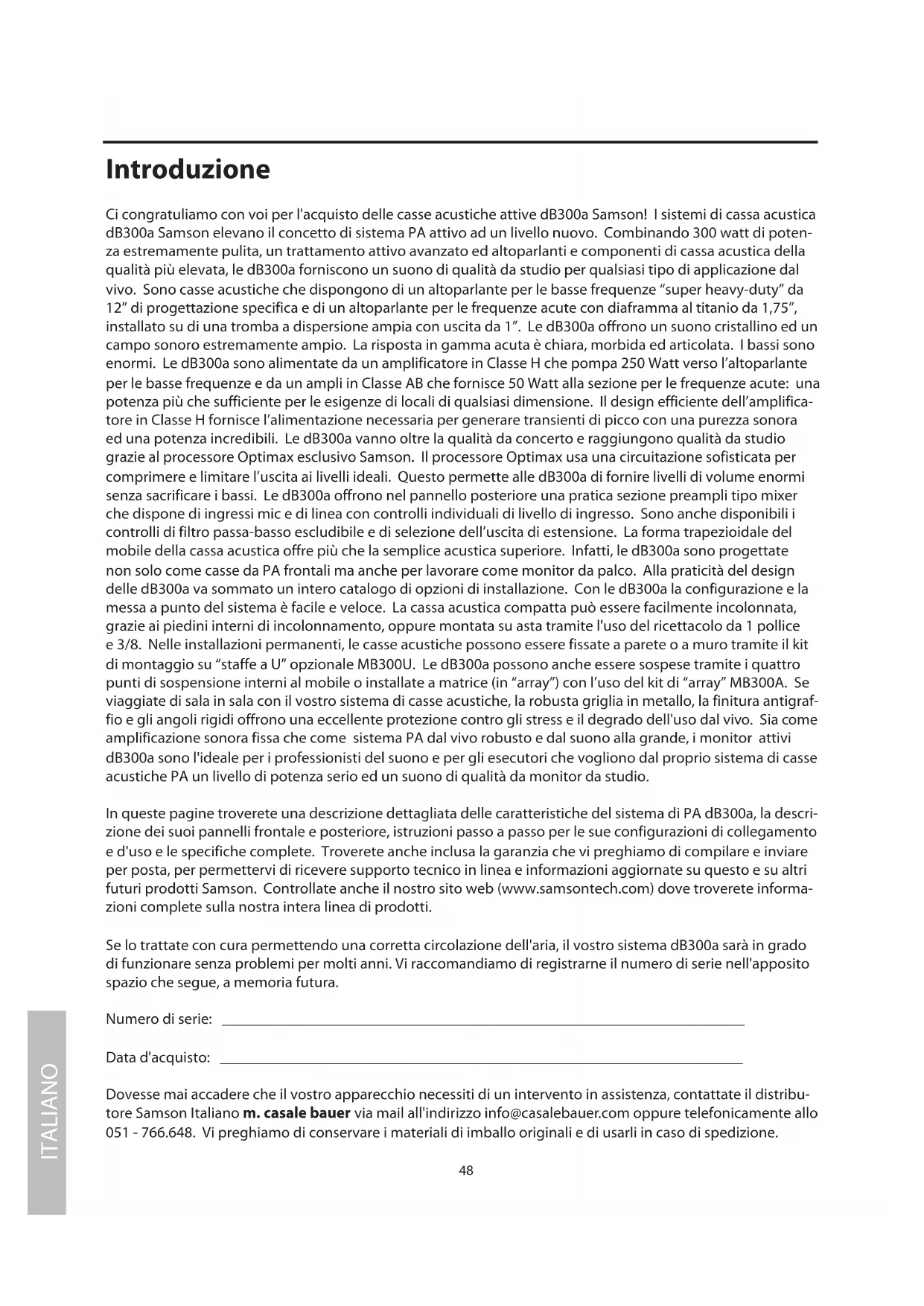

Introduction

Ci congratuliamo con voi per l'acquisto delle casse acustiche attive dB300a Samson! I sistemi di cassa acustica dB300a Samson elevano il concetto di sistema PA attivo ad un livello nuovo. Combinando 300 watt di potenza estremamente pulita, un trattamento attivo avanzato ed altoparlanti e componenti di cassa acustica della qualità più elevata, le dB300a forniscono un suono di qualità da studio per qualsiasi tipo di applicazione dal vivo. Sono casse acustiche che dispongono di un altoparlante per le basse frequenze "super heavy-duty" da 12" di progettazione specifica e di un altoparlante per le frequenze acute con diaframma al titanio da 1,75", installato su di una tromba a dispersione ampia con uscita da 1". Le dB300a offrono un suono cristallino ed un campo sonoro estremamente ampio. La risposta in gamma acuta è chiara, morbida ed articolata. I bassi sono enormi. Le dB300a sono alimentate da un amplificatore in Classe H che pompa 250 Watt verso l'altoparlante per le basse frequenze e da un ampli in Classe AB che fornisce 50 Watt alla sezione per le frequenze acute: una potenza più che sufficiente per le esigenze di locali di qualsiasi dimensione. Il design efficiente dell'amplificatore in Classe H fornisce l'alimentazione necessaria per generare transienti di picco con una purezza sonora ed una potenza incredibili. Le dB300a vanno oltre la qualità da concerto e raggiungono qualità da studio grazie al processore Optimax esclusivo Samson. Il processore Optimax usa una circuitazione sofisticata per comprimere e limitare l'uscita ai livelli ideali. Questo permette alle dB300a di fornire livelli di volume enormi senza sacrificare i bassi. Le dB300a offrono nel pannello posteriore una pratica sezione preampli tipo mixer che dispone di ingressi mic e di linea con controlli individuali di livello di ingresso. Sono anche disponibili i controlli di filtro passa-basso escludibile e di selezione dell'uscita di estensione. La forma trapezioidale del mobile della cassa acustica offre più che la semplice acustica superiore. Infatti, le dB300a sono progettate non solo come casse da PA frontali ma anche per lavorare come monitor da palco. Alla praticità del design delle dB300a va sommato un intero catalogo di opzioni di installazione. Con le dB300a la configurazione e la messa a punto del sistema è facile e veloce. La cassa acustica compatta può essere facilmente incolonnata, grazie ai piedini interni di incolonnamento, oppure montata su asta tramite l'uso del ricettacolo da 1 pollice e 3/8. Nelle installazioni permanenti, le casse acustiche possono essere fissate a parete o a muro tramite il kit di montaggio su "staffe a U" opzionale MB300U. Le dB300a possono anche essere sospese tramite i quattro punti di sospensione interni al mobile o installate a matrice (in "array") con l'uso del kit di "array" MB300A. Se viaggiate di sala in sala con il vostro sistema di casse acustiche, la robusta griglia in metallo, la finitura antigraffio e gli angoli rigidi offrono una eccellente protezione contro gli stress e il degrado dell'uso dal vivo. Sia come amplificazione sonora fissa che come sistema PA dal vivo robusto e dal suono alla grande, i monitor attivi dB300a sono l'ideale per i professionisti del suono e per gli esecutori che vogliono dal proprio sistema di casse acustiche PA un livello di potenza serio ed un suono di qualità da monitor da studio.

In queste pagine troverete una descrizione dettagliata delle caratteristiche del sistema di PA dB300a, la descrizione dei suoi pannelli frontale e posteriore, istruzioni passo a passo per le sue configurazioni di collegamento e d'uso e le specifiche complete. Troverete anche inclusa la garanzia che vi preghiamo di compilare e inviare per posta, per permettervi di ricevere supporto tecnico in linea e informazioni aggiornate su questo e su altri futuri prodotti Samson. Controllate anche il nostro sito web (www.samsontech.com) dove troverete informazioni complete sulla nostra intera linea di prodotti.

Se lo trattate con cura permettendo una corretta circolazione dell'aria, il vostro sistema dB300a sarà in grado di funzionare senza problemi per molti anni. Vi raccomandiamo di registrarne il numero di serie nell'apposito spazio che segue, a memoria futura.

Numero di serie:

Data d'acquisto:

Dovesse mai accadere che il vostro apparecchio necessiti di un intervento in assistenza, contattate il distributore Samson Italiano m. casale bauer via mail all'indirizzo [e-mail] oppure telefonicamente allo 051 - 766.648. Vi preghiamo di conservare i materiali di imballo originali e di usarli in caso di spedizione.

dB300a - Caratteristiche

Le casse acustiche attive a due vie Samson dB300a sono una soluzione completa per l'amplificazione dal vivo. Ecco alcune delle loro caratteristiche principali.

• Cassa acustica Attive a due vie.
- Altoparlante per le basse frequenze di progettazione specifica, "heavy duty", da 12 pollici con bobina voce da 3 pollici.
- A Itoparlante per le frequenze acute a compressione con diaframma al titanio da 1,75 pollici e bocca da 1 pollice.
- Efficiente finale di potenza per il trasduttore delle frequenze basse da 250 watt, in Classe H, con commutatori a binario MOSFET a Corrente Elevata.
- Amplificatore da 50 watt in Classe AB per l'altoparlante a compressione delle frequenze acute.
• Massiccio trasformatore di potenza toroidale.
- Ingresso a livello di linea bilanciato con controllo di livello.
- Ingresso microfonico bilanciato con controllo di livello ed Alimentazione Fantasma per l'uso di microfoni a condensatore.
- Sofisticato processore dinamico multibanda con trasparenza udibile della limitazione.
• Crossover elettronico interno a 24 dB per ottava allineato rispetto al tempo.
- Controlli separati per bassi ed acuti.
- Filtro escludibile di eliminazione delle basse frequenze.
- A ngolazione da monitor di 15 e 30 gradi per la copertura ravvicinata e a distanza.
• Dotata di ricettacolo standard da 1 pollice e 3/8 (35 mm) per montaggio su asta.
• Q uattro punti di ancoraggio (fly-points) tipo M6 per l'installazione in sospensione.
- Kit di staffe a U e per "Array" opzionali per l'installazione a muro o in gruppi ("cluster") in sospensione.
• C ostruzione robusta per una elevata affidabilità nell'uso dal vivo.
- Protezione multi-punto dell'amplificatore contro tutte le condizioni di malfunzionamento.
• L a realizzazione robusta e di qualità garantisce prestazioni affidabili di concerto in concerto.
• G aranzia estesa a tre anni (valida per il mercato Statunitense).

dB300a - Componenti

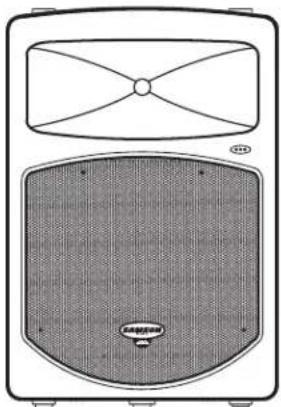

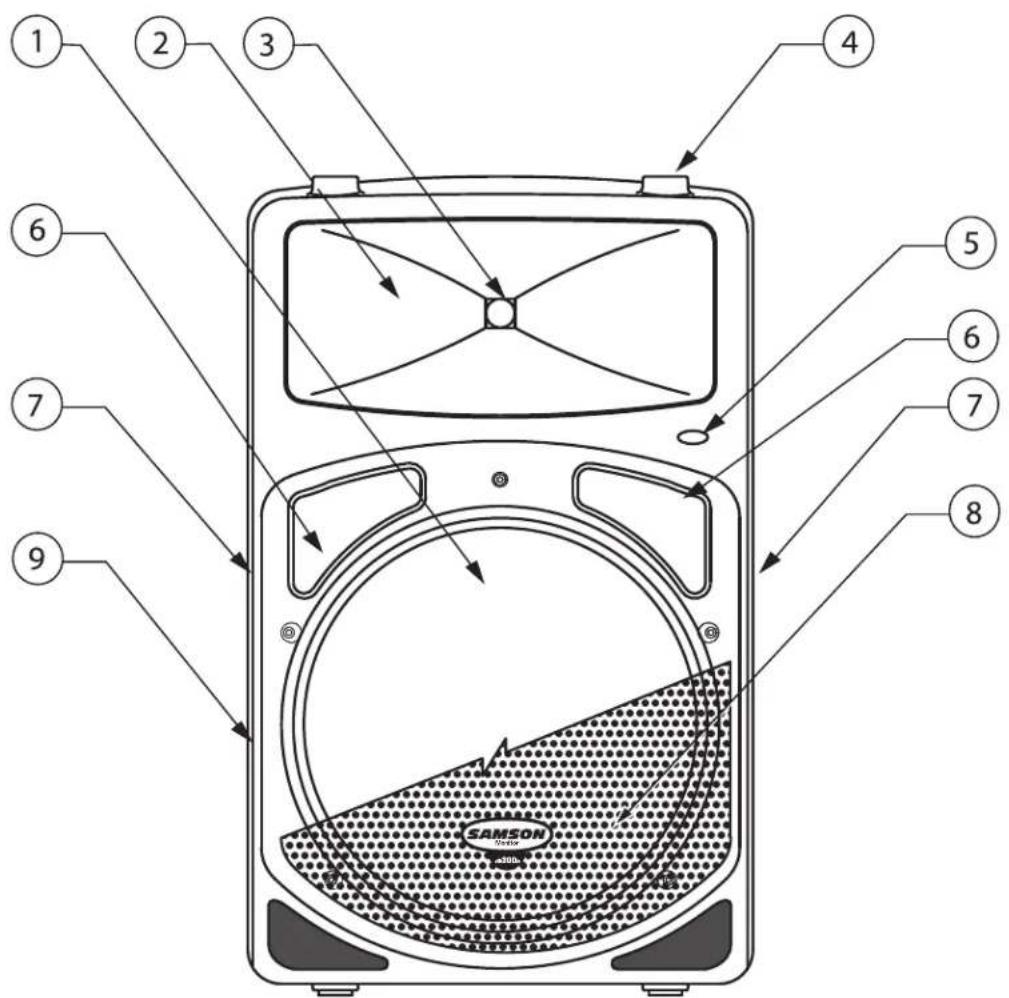

dB300a - Componenti del Pannello Frontale

1 Altoparlante da 12 Pollici – altoparlante per le basse frequenze "heavy duty" da 12" di progettazione specifica per bassi estesi e profondi.
2 Tromba a Dispersione Ampia – tromba da 1 pollice, ad ampia dispersione da 60 x 90 gradi che permette una copertura lineare ed estesa della risposta fuori asse.
3 Altoparlante a Compressione al Titanio – dia-framma al titanio da 1,75 pollici (44mm), con apertura da 1 pollice.
4 Gommini per l'incolonnamento - gommini maschio/femmina per l'incolonnamento dei dB300.

6 Apertura per i Bassi - doppia apertura tubolare ad accordatura di precisione, per una risposta estesa alle basse frequenze.
5 LED di Alimentazione - Diodo Blu a Emissione Luminosa che si accende ad indicare quando l'unità è accesa e pronta per
7 Maniglia – una delle due maniglie per il trasporto, di dimensioni generose con presa in gomma.
8 Griglia in Metallo - robusta griglia in metallo che protegge l'altoparlante per le basse frequenze e ne garantisce il facile accesso.
9 Mobile - mobile a pareti spesse in plastica PVC.

dB300a - Pannello Posteriore

1 LIVELLO DEL MICROFONO – permette di regolare il volume dell'ingresso microfonico.
2 LED AMP / CLIP - LED a due colori che si accende in Verde quando è attivo l'ampli, lampeggia in Rosso se l'ampli è in distorsione o rimane fisso in Rosso quando l'ampli è nel modo di protezione.
3 LIVELLO DI LINEA – permette di regolare il volume dell'ingresso di linea.
4 FREQUENZE BASSE – controlla la banda dei bassi dell'Equalizzatore di Canale, +/- 12 dB a 100Hz.
5 FREQUENZE ACUTE – controlla la banda degli acuti dell'Equalizzatore di Canale, +/- 12 dB a 10kHz.
6 INTERRUTTORE DI USCITA – permette di scegliere il segnale inviato all'Uscita di Linea. Quando è in posizione in su, il segnale all'Uscita di Linea è esattamente il segnale all'Ingresso di Linea. Quando lo si preme, l'Uscita di Linea presenta il MIX tra gli Ingressi MIC e di Linea, oltre all'Equalizzazione dei Bassi e degli Acuti e al filtro passa-alto.
7 INTERRUTTORE DEL FILTRO – permette di attivare il filtro passa-alto tarato a 80Hz con una curva di attenuazione con pendenza di 12 dB per ottava.
8 CONNETTORE DELL'INGRESSO DI LINEA – connettore di Ingresso "combo" XLR e 1/4" per il collegamento di segnali bilanciati e sbilanciati a livello di linea.
9 ALETTE DI RAFFREDDAMENTO – raffreddamento a convenzione del finale di potenza interno realizzato tramite massicce estrusioni in alluminio.
10 ACCENSIONE- interruttore principale dei dB300a.
11 PRESA IN CA – è qui che va collegato il cavo di alimentazione standard IEC in CA in dotazione.
12 USCITA DI LINEA – connettore XLR maschio che permette di collegare in cascata più dB300a.
13 CONNETTORE DI INGRESSO MIC – ingresso XLR per il collegamento di microfoni a bassa impedenza al preampli a Basso Rumore e all'Alimentazione Fantasma.
14 LED DI PICCO – LED Rosso che si illumina quando all'Ingresso Mic viene ricevuto un segnale in distorsione.

dB300a - Componenti

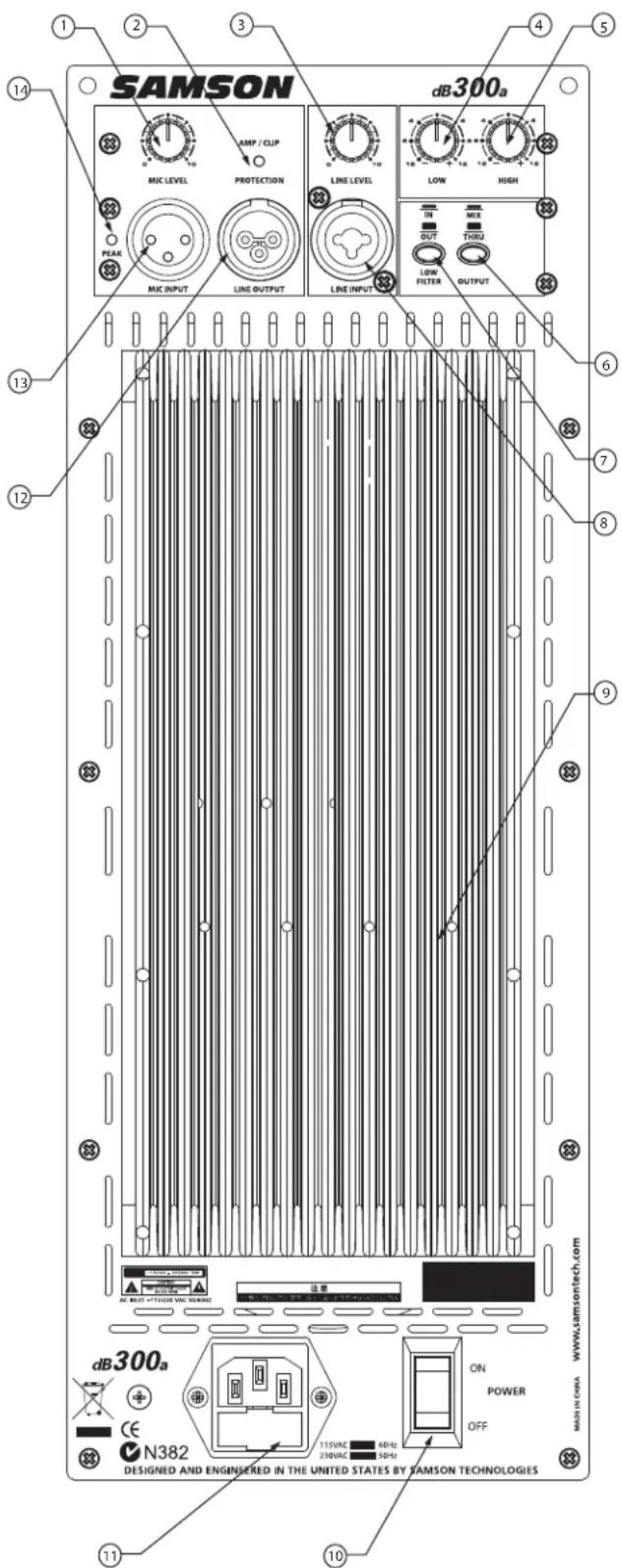

dB300a - Componenti del Pannello Posteriore

SAMSON dB300a MIC LEVEL AMP / CLIP PROTECTION LINE LEVEL LOW HIGH IN MIX OUT THIRD LOW FILTER OUTPUT PEAK MIC INPUT LINE OUTPUT LINE INPUT 14 23 6 7 8 9 13 12 11 10 www.lamsonitech.com N382 DESIGNED AND ENGINEERED IN THE UNITED STATES BY SAMSON TECHNOLOGIES ON POWER OFF 115VAC 40Hz 230VAC 50Hz

Uso Immediato

Nelle successive pagine di questo manuale troverete spiegati in dettaglio tutti i controlli e le funzioni dei dB300a, ma se volete cominciare a usarli subito vi bastano le istruzioni qui di seguito.

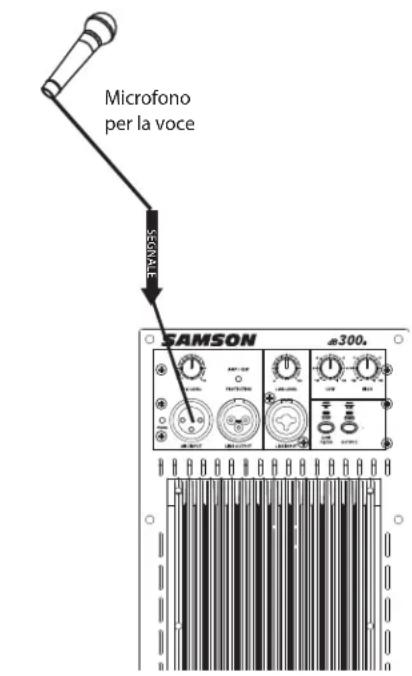

L'Uso del Microfono

• Controllate che l'interruttore di Alimentazione (Power) del dB300a sia spento (in posizione "Off").
• Chiudete ruotandoli completamente in senso antiorario i controlli di LIVELLO di LINEA e MIC.
• Collegiate il cavo di alimentazione a una presa in CA.
• Tramite un cavo XLR standard, collegate il microfono all'INGRESSO MIC del dB300a.
• Accendete il dB300a mettendo l'interruttore Power nella posizione "On".
• Parlando al microfono, alzate lentamente il controllo di LIVELLO MIC del dB300a fino ad ottenere il livello desiderato.

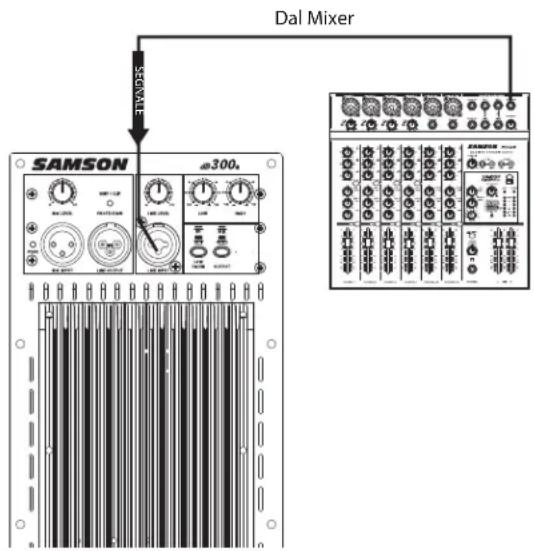

L'Uso di un Segnale a Livello di Linea

• Controllate che l'interruttore di Alimentazione (Power) del dB300a sia spento (in posizione "Off").
• Chiudete ruotandoli completamente in senso antiorario i controlli di LIVELLO di LINEA e MIC.
• Collegiate il cavo di alimentazione a una presa in CA.
• Tramite un cavo standard XLR o da 1/4", collegate un segnale a livello di linea da mixer o da tastiera all'INGRESSO di LINEA del dB300a.
• Accendete il dB300a mettendo l'interruttore Power nella posizione "On".

- Inviate poi segnale dal mixer (per esempio, musi - ca da CD) ed alzate lentamente il controllo di LIVELLO di LINEA del dB300a fino ad ottenere il livello desiderato.

Microfono per la voce SEGNALE SAMSON 300x

NOTA: se non c'è un microfono collegato, assicuratevi che il controllo di LIVELLO del MIC sia completamente chiuso.

Il Posizionamento dei dB300a

Il Posizionamento dei Microfoni - Come Ridurre il Feedback

Il Feedback è quel noioso fischio stridulo che si avverte quando il volume è elevato e il microfono viene avvicinato troppo alla cassa. Il feedback nasce quando il microfono riprende il segnale amplificato dalla cassa e lo rimanda nuovamente alla cassa, e così via di continuo. In generale, è sempre racco-mandabile che qualsiasi microfono ATTIVO (acceso) sia posizionato dietro le casse. In questo modo si ottiene il massimo livello possibile dal sistema prima del feedback. Una possibile eccezione è il momento in cui si regola il suono del microfono, dato che lo si vuole sentire di fronte alle casse, per poterlo ascoltare correttamente. Per farlo, abbassate il VOLUME PRINCIPALE mentre regolate l'EQ e gli effetti davanti alle casse. Quando avete ottenuto il suono voluto, spostate il microfono dietro le casse e rialzate il volume principale.

Il Posizionamento delle Casse

Ogni qual volta è possibile, è buona norma alzare le casse sopra la testa degli ascoltatori. Le casse acustiche dei dB300a dispongono di un ricettacolo standard da 1 e 3/8" per il montaggio su asta, compatibile con i supporti per cassa acustica di svariati costruttori. Nelle situazioni di dimensioni più contenute come nella caffetteria di una scuola, in una biblioteca o in un piccolo chiosco, potete usare i dB300a in una delle posizioni inclinate, aumentando così la proiezione delle casse acustiche ed eliminando la necessità dell'installazione su asta.

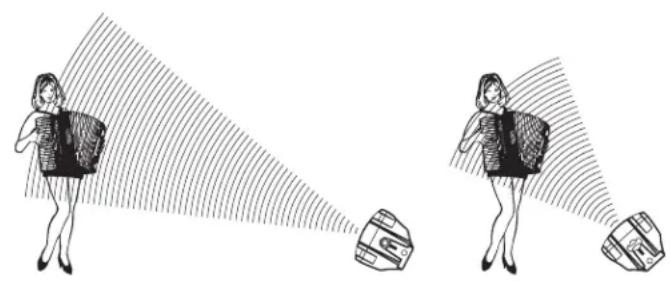

L'Uso dei dB300a come Monitor da Palco

I dB300a sono la soluzione ideale per la monitorizzazione sul palco e, grazie alla progettazione specifica, è possibili usarli come monitor con due diverse posizioni inclinate. Quando li si posiziona sul fianco che mette la tromba per le frequenze acute a sinistra della cassa, i dB300a vengono inclinati ad un angolo di 30 gradi che ne ottimizza le prestazioni per l'uso su di un palco di dimensioni ampie. Quando vengono posizionati sul fianco che porta la tromba per le frequenze acute alla destra della cassa, vengono inclinati ad un angolo di 45 gradi che ne ottimizza le prestazioni per l'uso su palchi più piccoli. È possibile configurare ampi sistemi di monitorizzazione collegando insieme in cascata vari dB300a, tramite le Uscite di Linea. In molti casi (se usate i dB300a come sistema di monitorizzazione), potrebbe valere la pena di usare un equalizzatore esterno come l'S Curve 131 Samson, per aumentare il volume e diminuire il rischio di feedback. In queste situazioni accertatevi di aver regolato i controlli di EQ dei BASSI e degli ACUTI nella posizione neutra, a "ore 12:00".

Controlli e Funzioni

I paragrafi che seguono spiegano in dettaglio ognuno dei componenti della sezione di INGRESSO dei dB300a compresi gli ingressi MIC e di LINEA, l'EQ a due bande ed i controlli di LIVELLO MIC e di LINEA.

LIVELLO DEL MIC

IILIVELLO del MIC del dB300a controlla il livello globale dell'ingresso microfonico e dispone di una resistenza a nastro specifica per l'audio. Usatelo per regolare il volume del microfono collegato all'ingresso MIC.

NOTA: se non c'è un microfono collegato, assicuratevi che il controllo di LIVELLO del MIC sia completamente chiuso.

LED DI PICCO

Il LED di PICCO si accende in rosso quando l'ingresso mic del dB300a riceve un segnale in distorsione ("clipping"). Se il LED di PICCO si accende, abbassate il controllo di LIVELLO del MIC. Quando il LED di PICCO si spegne, rialzate il controllo di livello fino al massimo possibile prima che il LED di PICCO si riaccenda.

PROTEZIONE DINAMICA

Il LED AMP / CLIP è un LED a due colori che permette di monitorare l'uscita dell'amplificatore di potenza interno del dB300a. Quando l'unità viene accesa, il LED AMP / CLIP si accende in rosso (ad indicare che il relé di uscita è aperto). Non appena si attiva il circuito di accensione lenta ed il relé si chiude, il colore dell'AMP / CLIP cambia in verde brillante, ad indicare che l'unità è pronta per funzionare. Questo LED lampeggia in rosso ai picchi di potenza del segnale, lasciando il LED verde ancora acceso. Nel caso di una condizione di malfunzionamento, come per esempio in presenza di un disallineamento in corrente continua dell'uscita, il relé di uscita si apre ed il LED cambia in rosso fisso, ad indicare il malfunzionamento. Se questo accade, contattate il più vicino Centro di Assistenza Audio Samson.

LIVELLO DI LINEA

Il LIVELLO di LINEA del dB300a controlla il livello globale dell'ingresso di Linea e dispone di una resistenza a nastro specifica per l'audio. Usatelo per regolare il volume del segnale collegato all'ingresso di LINEA.

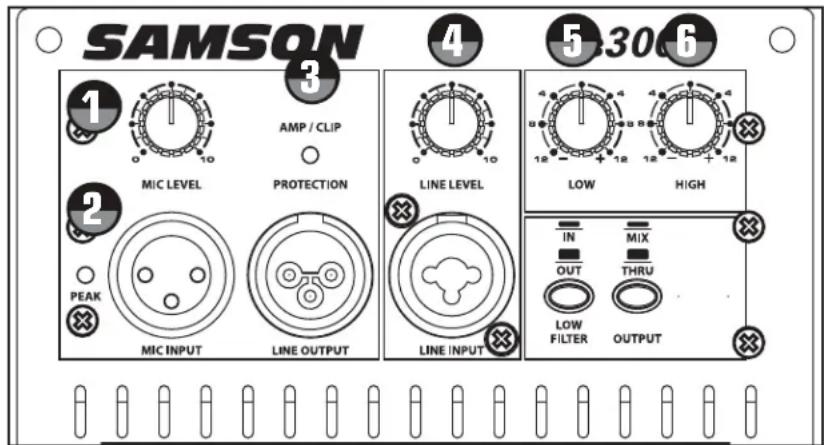

L'Uso della Sezione di Equalizzazione

I canali di ingresso del dB300a dispongono di un equalizzatore a 2 bande che permette la regolazione indipendente delle frequenze basse ed acute. La risposta in frequenza dei canali è neutra quando i controlli sono nella posizione a "ore 12:00".

BASSI

Ruotando in senso orario il controllo dei BASSI si esaltano le frequenze basse a 100Hz fino a un massimo di 12dB; ruotandolo in senso antiorario le si attenua fino ad un massimo di 12dB.

ACUTI

Ruotando in senso orario il controllo degli ACUTI si esaltano le frequenze acute a 10kHz fino a un massimo di 12dB; ruotandolo in senso antiorario le si attenua fino ad un massimo di 12dB.

SAMSON 1 3 AMP / CLIP MIC LEVEL PROTECTION 2 PEAK MIC INPUT LINE OUTPUT 4 5 30 6 LINE LEVEL LOW HIGH LINE INPUT IN OUT MIX THRU LOW FILTER OUTPUT

Controlli e Funzioni - continua

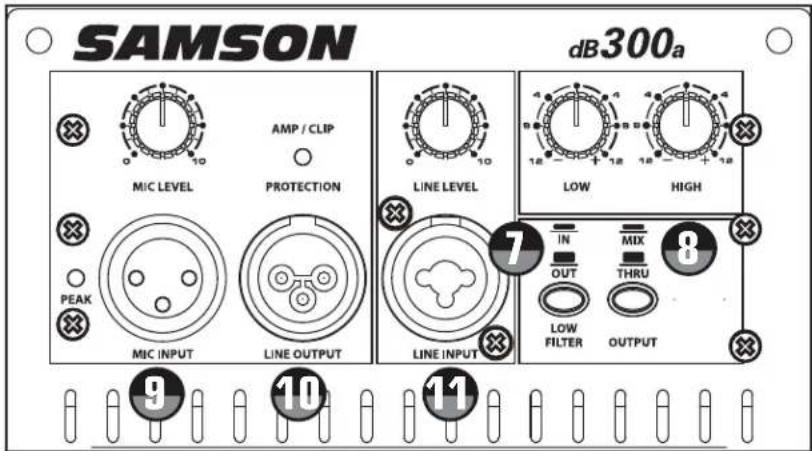

FILTRO PASSA-ALTO

I dB300a sono dotati di un FILTRO Passa-alto che, quando viene attivato, limita la risposta della cassa a partire da 80Hz. Il FILTRO Passa-alto è a due poli e questo significa che il taglio alle basse frequenze viene gradualmente aumentato via via che la frequenza diminuisce (12dB per ottava). Quando si attiva l'interruttore del FILTRO, se ne attiva il LED verde, ad indicare che il FILTRO Passa-alto è attivo.

SAMSON dB300a MIC LEVEL AMP / CLIP PROTECTION LINE LEVEL LOW HIGH PEAK MIC INPUT LINE OUTPUT LINE INPUT IN MIX OUT THRU LOW FILTER OUTPUT 9 10 11

INTERRUTTORE DI USCITA

L'Interruttore di Uscita permette di scegliere il segnale inviato all'Uscita di Linea. È possibile scegliere tra l'uscita in parallelo diretta dall'Ingresso di Linea e il segnale miscelato degli Ingressi Mic e di Linea con l'intervento dell'EQ e del Limitatore. Quando l'interruttore è in su, il segnale all'Uscita di Linea è esattamente lo stesso segnale presente all'Ingresso di Linea. Quando l'interruttore è in giù, l'Uscita di Linea presenta il MIX tra gli Ingressi Mic e di Linea. In questo caso, le regolazioni effettuate sui controlli di Livello, di Equalizzazione dei Bassi e degli Acuti e del Filtro intervengono sul segnale inviato all'Uscita di Linea.

Connessioni di Ingresso e di Uscita

Ingresso MIC XLR

L'Ingresso microfonico dei dB300a accetta microfoni standard a bassa impedenza (dai 150 ai 600 Ohm) e la connessione viene effettuata tramite un connettore standard XLR femmina. L'Ingresso microfonico dispone di un preampli a transistor discreti di qualità elevata che fornisce un intervallo dinamico esteso e trasparente. L'Ingresso MIC può lavorare simultaneamente all'Ingresso di LINEA per cui è possibile usare un microfono mentre si suona una tastiera collegata all'Ingresso di LINEA del dB300a. Potete controllare l'Ingresso microfonico usando il controllo di LIVELLO del MIC, come descritto alla pagina precedente.

USCITA DI LINEA

Tramite l'USCITA DI LINEA, potete collegare diversi monitor dB300a in modo che siano l'uno con l'altro in cascata. L'USCITA DI LINEA è una uscita bilanciata che, a seconda della posizione dell'Interruttore di USCITA, presenta direttamente in parallelo il segnale all'Ingresso di Linea oppure il MIX tra gli Ingressi MIC e di LINEA. Per ulteriori informazioni sull'Interruttore di Uscita, fate riferimento al Punto 8 che precede. Per ulteriori informazioni su cavi e cablaggi, fate riferimento a pagina 60 di questo manuale per i diagrammi di cablaggio dettagliati.

INGRESSO DI LINEA "Combo" Bilanciato

Come ulteriore comodità, i dB300a dispongono di un connettore "Combo" (Combinato) che accetta un cavo microfonico XLR standard bilanciato per segnali bilanciati a livello di linea, oppure un cavo standard da strumenti da 1/4" per segnali a livello di linea sia bilanciati (TRS - TIP/RING/SLEEVE - PUNTA/ANELLO/CORPO) che sbilanciati (TS - TIP/SLEEVE - PUNTA/CORPO). L'Ingresso di LINEA può lavorare simultaneamente all'Ingresso MIC per cui è possibile usare un microfono mentre si suona una tastiera collegata all'Ingresso di LINEA del dB300a. Potete controllare l'Ingresso di LINEA usando il controllo di LIVELLO di LINEA come descritto alla pagina precedente. Per ulteriori informazioni su cavi e cablaggi, fate riferimento a pagina 60 di questo manuale per i diagrammi di cablaggio dettagliati.

dB300a - Configurazioni di Sistema

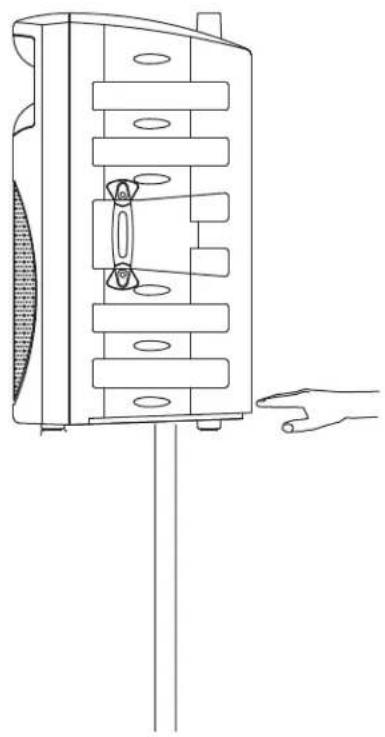

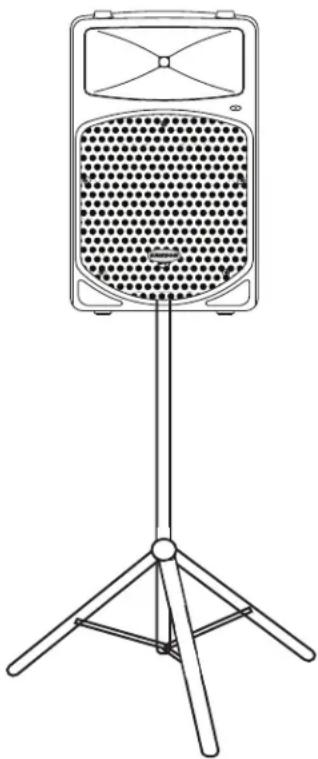

L'Uso di Aste per Casse Acustiche

Le casse acustiche dei dB300a sono dotate di un ricettacolo standard da 1 e 3/8" per l'installazione su asta compatibile con aste per cassa acustica di svariati costruttori. Prima di installare i dB300a sull'asta, allentatene la vite a galletto che trovate sulla base della parte posteriore della cassa acustica. Effettuata l'installazione sull'asta, accertatevi di aver ben stretto la vite a galletto in modo che tenga la cassa acustica in posizione. Fate attenzione a non stringere troppo la vite a galletto per evitare di danneggiare la filettatura.

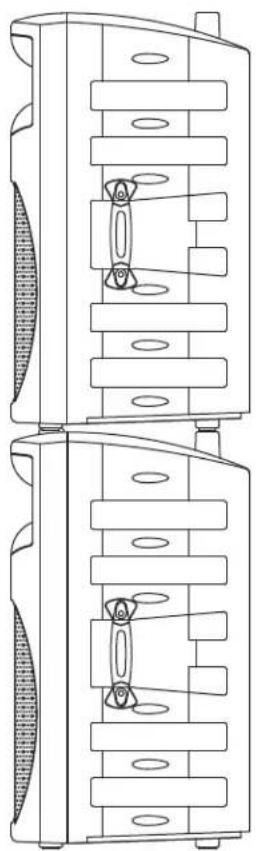

L'Incolonnamento dei dB300a

Le casse acustiche dei dB300a sono dotate di gommini tipo maschio/femmina per l'incolonnamento che permettono di sovrappore un dB300a sopra ad un altro. Quando effettuate questo tipo di posizionamento, accertatevi di aver inserito fermamente i piedini in gomma della cassa superiore nei gommini di incolonnamento della cassa acustica inferiore.

NOTA: NON SOVRAPPONETE IN ALTEZZA PIÙ DI (2) dB300a (UNO SULL'ALTRO).

dB300a - Configurazioni di Sistema

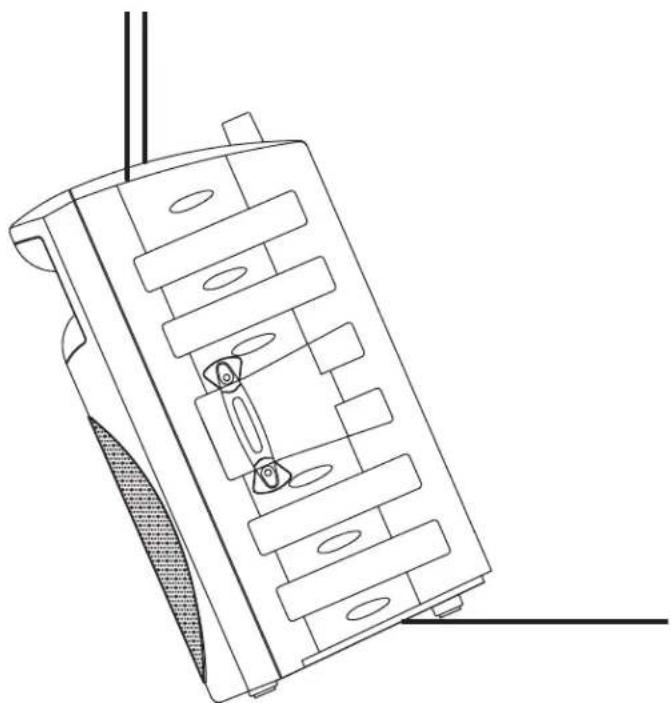

Installazione Permanente

I dB300a sono la soluzione più logica per molte installazioni fisse in teatri per le esibizioni dal vivo, discoteche, scuole, parrocchie, centri congressi e terminali aeroportuali, solo per citare alcuni esempi. La loro cassa acustica è estremamente versatile dal punto di vista dell'installazione e può essere sospesa in molte posizioni differenti tramite l'uso dei 10 Punti di Sospensione ("Fly-points") interni.

NOTA IMPORTANTE: il posizionamento sospeso dei dB300a è un lavoro serio e dunque una simile installazione va quindi esclusivamente effettuata da un professionista specializzato in installazioni audio.

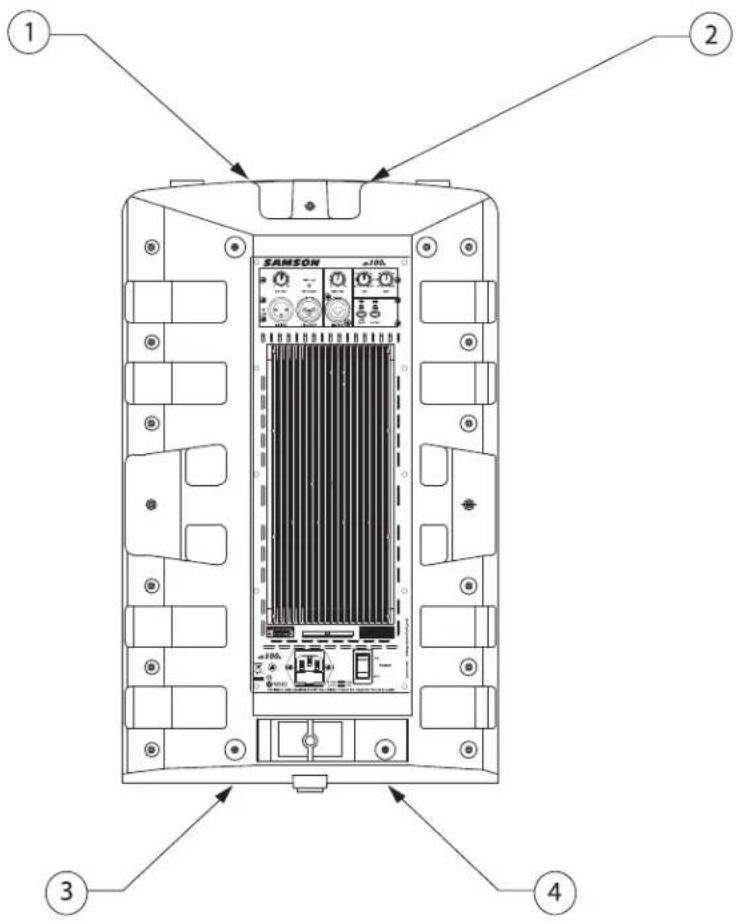

L'Uso dei Punti di Sospensione ("Fly-point")

I dB300a sono dotati di dieci punti di sospensione posizionati per coppie al di sotto di ognuna delle cinque maniglie per il trasporto. Togliendo le maniglie si accede ai singoli punti di inserimento filettati compatibili con una serie di hardware M8 standard. I dieci punti di sospensione dei dB300a accettano hardware M8 per concerti come quello realizzato da "ATM Flyware" (www.atmflyware.com). Per la sospensione delle casse acustiche è possibile usare staffe M8-1.25 da 16mm. con bullone a occhio (numero di parte ATM Flyware M8-1.25x16EYE). Quando usate i bulloni a occhio, assicuratevi di usare una rondella piatta da 1,3 mm. (0,05") di spessore per i bulloni da 8 mm. di contro alle estensioni e una rondella autobloccante da 2,6 mm (0,09") di spessore per i bulloni da 8 mm. di contro alla rondella piatta e al bullone a occhio.

dB300a - Configurazioni di Sistema

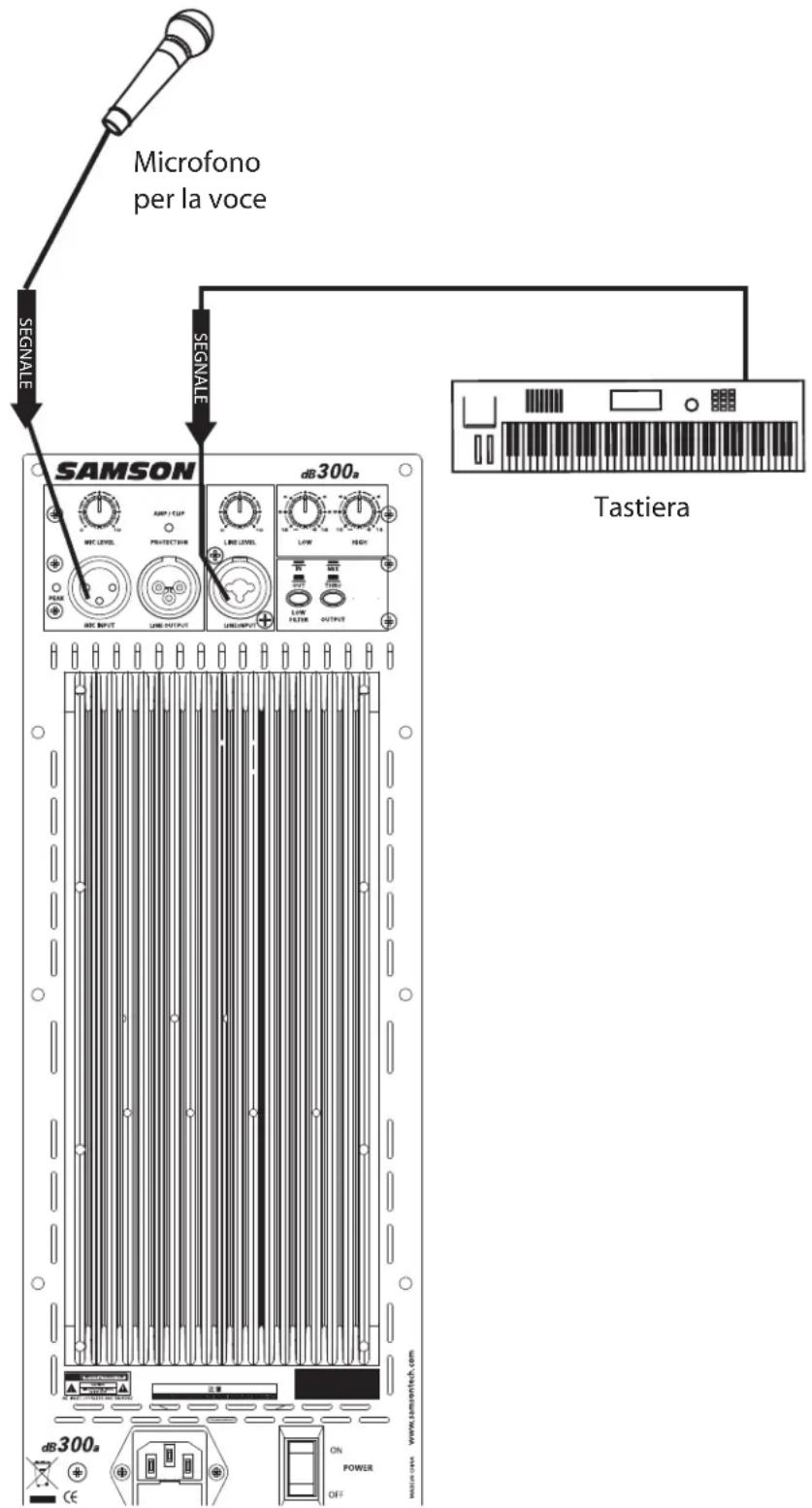

PA Compatto da Sala per Due

Questo esempio mostra una configurazione di Sistema PA che può essere usata in un piccolo club, in una sala da cerimonie o in un salone di albergo e che sfrutta un singolo dB300a sia per voce che per tastiera. Dal microfono per la voce e dalla tastiera vengono inviati segnali separati rispettivamente all'Ingresso Mic ed all'Ingresso di Linea del dB300a. I controlli di livello Mic e di Linea separati permettono di creare sul dB300a il mix voluto. Come ulteriore controllo, è possibile usare l'equalizzatore a due bande del dB300a per esaltare o attenuare le frequenze basse e/o acute, regolando così la risposta timbrica globale del sistema.

Microfono per la voce SEGNALE SAMSON dB300a Tastiera dB300a www.1000000.com ON POWER OFF

dB300a - Configurazioni di Sistema

Sistema PA con Monitor per un Gruppo dal Vivo

Questo esempio mostra un tipico sistema di amplificazione "PA" che sfrutta un mixer con una coppia di dB300a per il mix principale di sinistra e destra. Un segnale separato viene inviato dal bus AUX/MONITOR del mixer a due dB300a addizionali posizionati nella configurazione inclinata, per l'uso come monitor da palco. Per aumentare l'uscita del sistema di monitorizzazione, raccomandiamo caldamente l'uso di un equalizzatore grafico esterno come quelli della serie "D Class" o "S curve" Samson.

dB300a - Guida al Cablaggio

I Collegamenti Dei dB300a

Esistono molti modi di interfacciare i dB300a per rispondere ad un gran numero di possibili applicazioni. I dB300a dispongono di ingressi ed uscite sia bilanciati che sbilanciati per cui è possibile effettuare collegamenti di segnali sia bilanciati che sbilanciati.

Cavo Sbilanciato da 1/4" a 1/4"

Punta (segnale) Segnale Segnale Corpo (massa) Massa Massa

Segnale Massa Segnale Massa Corpo (massa) Punta (segnale)

Cavo Bilanciato TRS da 1/4" a 1/4"

Punta (segnale) Anello (segnale) Segnale (anello) Segnale (punta) Segnale (anello) Corpo (massa) Massa Massa Segnale (punta)

Segnale (punta) Segnale (anello) Anello (segnale) Punta (segnale) Massa Segnale (anello) Massa Corpo (massa)

Cavo Bilanciato da XLR a XLR

Vista di fronte Punti di saldatura Caldo (2) Calza (1) Freddo (3) XLR Maschio Calza Caldo Freddo Caldo Calza Freddo XLR Femmina Calza (1) Caldo (2) Punti di saldatura Freddo (3) Vista di fronte

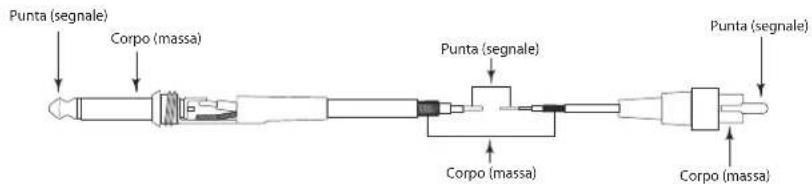

Cavo Sbilanciato da 1/4" a RCA

Punta (segnale) Corpo (massa) Punta (segnale) Corpo (massa) Punta (segnale) Corpo (massa)

Cavo Bilanciato da XLR a 1/4"

Vista di fronte Punti di saldatura Caldo (2) Calza (1) Freddo (3) XLR Maschio Punta (segnale) Freddo (Pin 3) Corpo (massa) Punta (segr Segnale (anello) Anello (segnale) Massa Corpo (massa)

Optional Mounting Kits / Kits de fixation optionnels / Optionale Montage-Kits Kits opcionales de montaje /Kit di Montaggio Opzionali

Il kit di installazione con "Staffa a U" MB300U serve per le installazioni a parete o a soffitto e permette il montaggio delle dB300a in svariate posizioni differenti. Per ottenere la copertura sonora desiderata, sono possibili configurazioni sia orizzontali che verticali. L'MB300U può anche essere usato insieme al kit per "array" MB300A per creare matrici da due fino a sei casse sospese. Per ulteriori informazioni, vi preghiamo di visitare il nostro sito web www.samsontech.com.

il Kit per "Array" MB300A permette di creare matrici sospese da due fino a sei dB300a. Usato insieme all'MB300U, permette il montaggio a matrice con angoli di 50° per una copertura stretta o di 60° per una copertura ampia. Per ulteriori informazioni, vi preghiamo di visitare il nostro sito web www.samson-tech.com..

Microfonico XLR Bilanciato

Di Linea "Combo" XLR/1/4" Bilanciato

Uscite

Estensione XLR Bilanciato

Controlli

Livello di Linea Rotativo

EQ per i Bassi Rotativo a Scatto Centrale, +/-12dB @100Hz

EQ per gli Acuti Rotativo a Scatto Centrale, +/-12dB @ 10kHz

Interruttore del Filtro Passa-alto Interruttore a Pressione, Passa-alto (Taglia-basso) a 12dB per ottava@80Hz

Interruttore di Uscita Interruttore a Pressione, Seglie tra "Mix" e "Thru" per l'uscita di Linea

Potenza Assegnata:

Frequenze Basse

250 Watt RMS

Frequenze Acute

50 Watt RMS

Risposta in Frequenza: da 60 Hz a 24 kHz ± 3 dB

Frequenza del Crossover:

Altoparlante per le BF:

Altoparlante per le FA:

2,3 kHz, a 3 poli (18 dB Per Ottava)

trasduttore per i bassi "heavy-duty" da 12", bobina voce da 3" (con Anima in Kapton) e magnete da 50 once in ferrite di bario

altoparlante a compressione in titanio da 1,75", bobina voce in rame ad avvolgimento esterno, struttura di magnete da 64 once

Installazione:

Su Asta

Punti di Sospensione ("Fly Points")

In Incolonnamento

Peso:

Ricettacolo Integrato da 1 e 3/8" per Installazione su Asta

4

Ampi Gommini di Incolonnamento tipo Maschio-Femmina 21.4 kg 47lbs.

Dimensioni:

610 mm (h) x 407 mm (l) x 356 mm (p) (T) 24" (h) x 16" (w) x 14" (d)

Specifiche soggette a variazioni senza preavviso.
