Tipo di prodotto	Cannocchiale Maksutov-Cassegrain
Marca	Celestron
Modello	C90
Numero di modello	52268
Apertura	90 mm (3,5 pollici)
Lunghezza focale	1250 mm
Rapporto focale	f/13,9
Rivestimenti ottici	Multi-strato
Cercatore	Cercatore raddrizzatore d'immagine 8x21
Oculare fornito	1,25 pollici Plossl 32 mm (ingrandimento 39x)
Campo visivo angolare	1,3° (con oculare 32 mm)
Campo visivo lineare	68 piedi a 1000 yards / 23 m a 1000 m
Distanza oculare	20 mm
Messa a fuoco minima	4,6 m (15 piedi)
Lunghezza (con rimando e oculare)	41 cm (16 pollici)
Peso (con rimando e oculare)	2,3 kg (5 libbre)
Montaggio su treppiede	Foro filettato 1/4 x 20 (adattatore treppiede integrato)
Manutenzione e pulizia	Utilizzare un kit di pulizia per ottiche; riporre nella custodia da trasporto
Sicurezza	Non guardare mai direttamente il Sole; rischio di lesione oculare
Garanzia	Garanzia a vita limitata (Stati Uniti e Canada)
Accessori opzionali	Oculari 1,25 pollici aggiuntivi, adattatore fotografico, treppiede Celestron

Domande frequenti - C90 CELESTRON

Come installare l'oculare e il rimando raddrizzatore d'immagine?

Rimuovi tutti i copriobiettivi posteriori. Allenta le viti zigrinate sul tubo ottico e sul rimando. Infila la parte cromata del rimando sul retro del tubo e stringi le viti. Quindi, inserisci l'oculare (32 mm) nel rimando e stringi la vite. L'installazione del cercatore 8x21 si fa in modo simile sulla piastra predisposta.

Come mettere a fuoco il Celestron C90?

Ruota la manopola di messa a fuoco situata sul tubo fino a ottenere un'immagine nitida. Se la manopola non gira più, gira nell'altra direzione. Per un oggetto vicino, gira in senso orario; per un oggetto lontano, in senso antiorario. Sono necessari diversi giri per passare da 4,6 m all'infinito.

Come allineare il cercatore 8x21?

Scegli un oggetto distante almeno 457 m. Centrailo nell'oculare principale (32 mm). Regola le tre piccole viti zigrinate del cercatore finché i reticoli non sono centrati sullo stesso oggetto. Se l'immagine del cercatore è sfocata, ruota l'estremità dell'oculare del cercatore per mettere a fuoco.

Qual è l'ingrandimento massimo utile?

L'ingrandimento massimo utile è di circa 210x (60x per pollice di apertura). Per il C90, 3,5 pollici x 60 = 210. Tuttavia, la gamma consigliata per immagini luminose è da 70x a 123x (da 20 a 35x per pollice). Sperimenta per trovare la regolazione migliore.

Come calcolare l'ingrandimento con un altro oculare?

Dividi la lunghezza focale del cannocchiale (1250 mm) per la lunghezza focale dell'oculare in mm. Ad esempio, con un oculare da 10 mm, l'ingrandimento è 1250/10 = 125x. Assicurati di utilizzare oculari da 1,25 pollici compatibili.

Posso montare una fotocamera sul C90?

Sì. Rimuovi il rimando e l'oculare. Avvita un anello T specifico sulla filettatura posteriore (adattatore a T integrato). Quindi fissa la fotocamera reflex (SLR) sull'anello. Per le fotocamere compatte digitali, usa l'adattatore universale Celestron (modello 93626).

Quale treppiede usare?

Il C90 ha un adattatore con filettatura 1/4 x 20. Usa un treppiede foto/video rigido. Celestron offre treppiedi opzionali. Un treppiede stabile è essenziale per ottenere immagini nitide, specialmente a forte ingrandimento.

Come pulire le ottiche?

Usa un kit di pulizia per ottiche. Non toccare le lenti con le dita. Riponi il cannocchiale nella sua custodia da trasporto con i coperchi in posizione per proteggerlo. Se necessario, segui le istruzioni del produttore.

Quali sono le importanti precauzioni di sicurezza?

Non guardare mai direttamente il Sole, né a occhio nudo né con il cannocchiale. Ciò può causare lesioni oculari irreversibili. Rimuovi sempre il coperchio dell'obiettivo prima dell'uso e utilizza un filtro solare appropriato se osservi il Sole.

La garanzia è internazionale?

La garanzia a vita limitata di Celestron si applica agli acquirenti residenti negli Stati Uniti e in Canada. Per altri paesi, consulta il sito web di Celestron per le condizioni di garanzia applicabili. Conserva la prova d'acquisto.

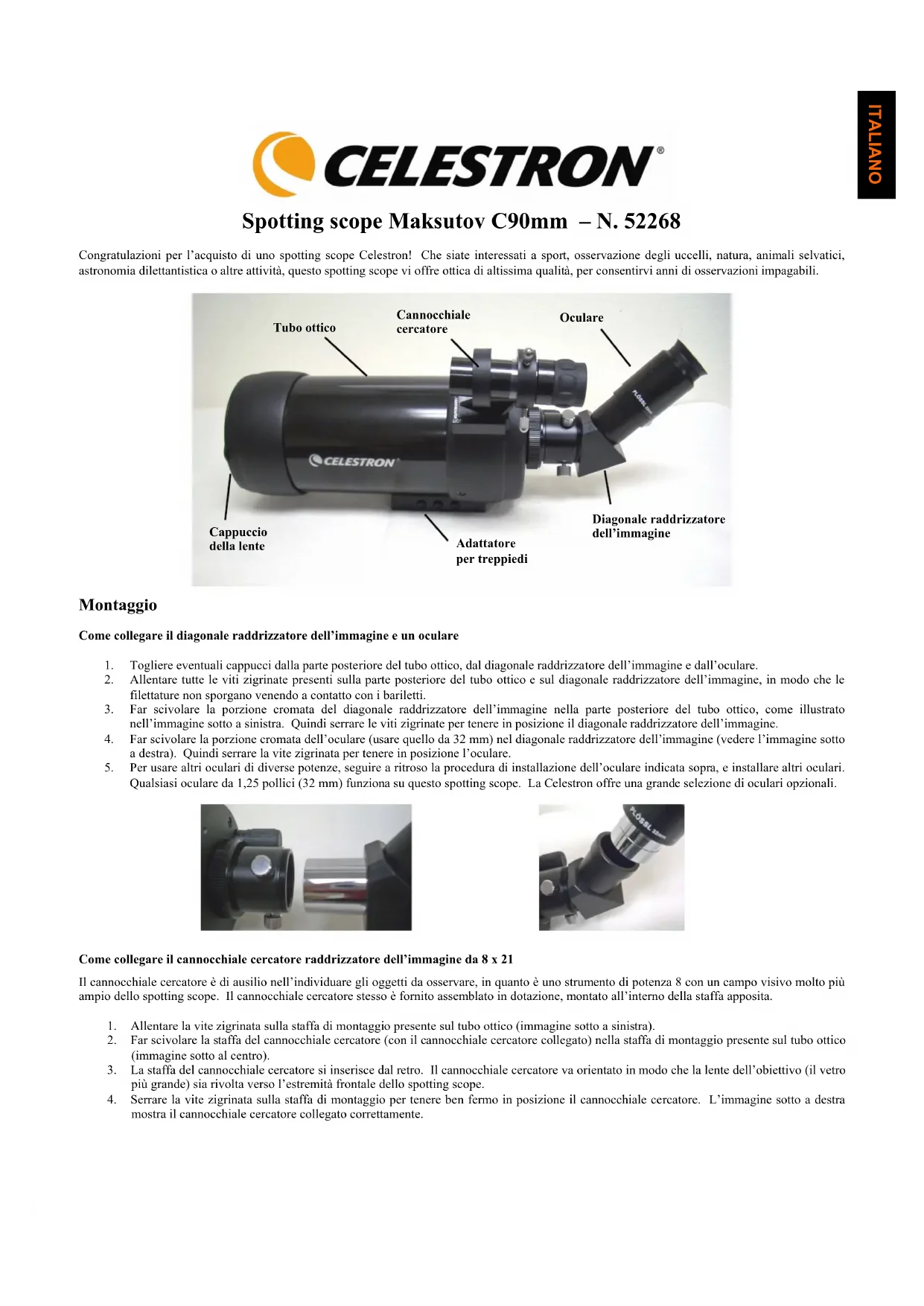

MANUALE UTENTE C90 CELESTRON

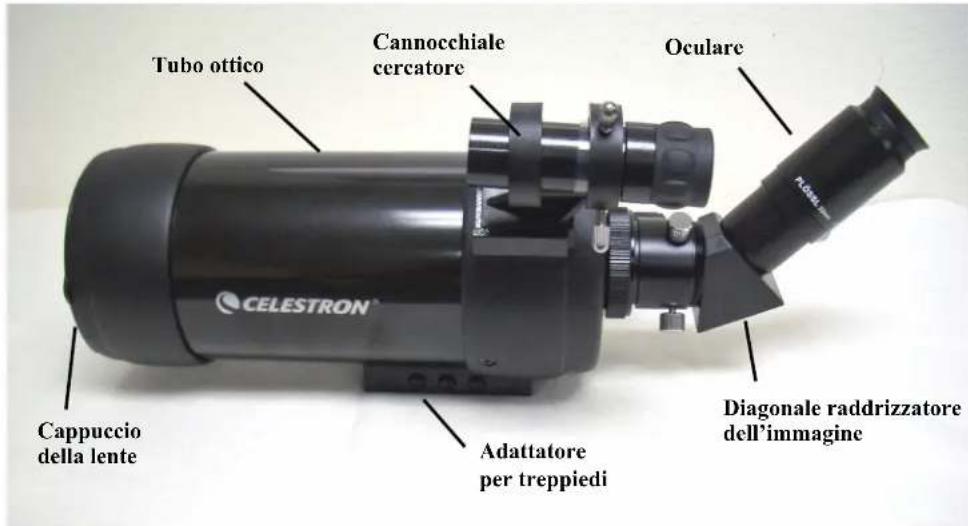

Cngratulazioni per l'acquisto di uno spotting scope Celestron! Che siate interessati a sport, osservazione degli uccelli, natura, animali selvatici, astronomia dilettantistica o altre attività, quello spotting scope vi offre ottica di altissima qualita, per consentirvi anni di osservazioni impagabili.

Montaggio

Come collegare il diagonale raddrizzatore dell'immagine e un oculare

1. Togliere eventuali cappucci alla parte posteriore del tubo ottico, dal diagonale raddrizzatore dell'immagine e dall'oculare.
2. Allentare tutte le viti zigrinate presenti sulla parte posteriore del tubo ottico e sul diagonale raddrizzatore dell'imagine, in modo che le fillettatur non sporgano venendo a contatto con i bariletti.
3. Far scivolare la porzione cromata del diagonale raddrizzatore dell'immagine nella parte posteriore del tubo ottico, come illustrato nell'immagine fatto a sinistra. Quindi serrare le viti zigrinate per tenere in posizione il diagonale raddrizzatore dell'immagine.
4. Far scivolare la porzione cromata dell'oculare (usare quello da 32mm ) nel diagonale raddrizzatore dell'imagine (vedere l'imagine除去 a destra). Quindi serrare la vite zigrinata per tenere in posizione l'oculare.
5. Per usare altri oculari di diverse potenze, seguir a ritroso la procedura di installatione dell'oculare indicata sopra, e installare altri oculari. Qualsiasi oculare da 1,25 pollici (32 mm) funzione su quello spotting scope. La Celestron offre una grande selezione di oculari opzionali.

Come collegare il cannocchiale cercatore raddrizzatore dell'immagine da 8 x 21

Il cannocchiale cercatore è di ausilio nell'individuare gli oggetti da osservare, in quanto è uno strumento di potenza 8 con un Campo visivo molto più ampio dello spotting scope. Il cannocchiale cercatore stesso è fornito assemblato in dotazione, montato all'interno della staffa apposita.

1. Allentare la vite zigrinata sulla staffa di montaggio presente sul tubo ottico (imagine sotto a sinistra).
2. Far scivolare la staffa del cannocchiale cercatore (con il cannocchiale cercatore collegato) nella staffa di montaggio presente sul tubo ottico (immagine除去 al centro).
3. La staffa del cannocchiale cercatore si inersisce dal retro. Il cannocchiale cercatore va orientato in modo che la lente dell'obiettivo (il vetro più grande) sa rivolta verso l'estremita frontale dello spotting scope.
4. Serrare la vite zigrinata sulla staffa di montaggio per tenere ben fermo in posizione il cannocchiale cercatore. L'imagine sotto a destra在哪的 cannocchiale cercatore collegato correttamente.

Come collegare lo spotting scope a un treppiedi per fotografia/video

Fissare lo spotting scope a un treppiedi per fotografia/video prima di cercare di esquire le osservazioni, in quanto le dimensioni e la potenza dello spotting scope richiedono un treppiedi sicuro per permettere di vedere in modo nitido e stabile. In fondo allo spotting scope è presente un adattatore per treppiedi (vedere la figura a pag. 1) con fori fillettati da 1/4 × 20 che permette all'utente di collegare il treppiedi allo spotting scope. La Celestron offre treppiedi per fotografia/video opzionali.

Come usare lo spotting scope

Prima di usare lo spotting scope, togliere il cappuccio della lente anteriore.

Avertenza: non guardare mai direttamente il sole a occhi nudi o atraverso lo spotting scope, onde evitare lesioniagli occhi.

Messa a fuoco

Il meccanismo di controllo dello spotting scope C90 controlla la posizione dello speechio primario, che si sposta avanti e indietro nel tubo deflettore primario. Girare la manopola di messa a fuoco (vedere la figura a sinistra: la manopola è situata nell'area in basso a destra) finché l'imagine non risulta nitida. Se la manopola non gira, significiva che lo speechio primario ha raggiunto la fine della sua corsa sul meccanismo di messa a fuoco. Girare la manopola nella direzione opposta finché l'imagine non risulta nitida. Una volta che l'imagine sia a fuoco, girare la manopola in senso orario per mettere a fuoco su un oggetto più vicino, o in senso antiorario per mettere a fuoco un oggetto più distanci. Un singolo giro della manopola di messa a fuoco sposta solo leggermente lo speechio primario. Si richiederanno quando parecchi giri per passare dal primo piano (circa 4,5 m) all'infinite. Per le osservazioni astronomiche, le immagini di stella fuori fuoco sono molto diffuse, rendendo dificile, se non impossibile, vederle. Se si gira la manopola di messa a fuoco troppo rapidamente, si può passare il punto di

messa a fuoco sanza videere l'immagine. Per ottenere i migliori risultati, il primo bersaglio astronomico dovrebbe essere un oggettoto luminoso (come la Luna) in modo che l'immagine sia visibile ancche se è sfcata.

Note: se si cambiano gli oculari per usare diverse potenze sullo stesse oggetto, occorra eseguire di nuovo la messa a fuoco.

Come allineare il cannocchiale cercatore

1. Per facilitare le cose, si consiglia di allineare il cannocchiale ceratore durante il giorno, quando è più facile individuare gli oggetti.
2. Scegliere un oggettoben visibileauna distanza di oltre 457 metri (500 iarde).In quosto mode si eliminano eventuali effetti di parallasse.
3. Puntare lo spotting scope sul bersaglio c centrarlo nell'ottica principale dello spotting scope (usando I'oculare da 32mm
4. Controllare il cannocchiale cercatore per vedere dove si trovava I'oggetto nel campo visivo.
5. Regolare le tre piccole viti zigrinate sulla staffa del cannocchiale cercatore, serrandone una migliorare se ne allenta un'altra, finché il mirino non risulta concentrato sul bersaglio.

Un allincamento accurato del cannocchiae cercatore renderà molto più facile trovare gli oggetti nel tubo ottico principale.

Note: se l'immagine non è nitida (è sfocata) con il cannocchiae cercatore, ruotare l'estremita con l'oculare del cannocchiae cercatore finché non si ottiene una focalizzazione nitida.

Come usare diversi oculari e calculare l'ingrandimento

Si possono usare diversi oculari per ottener diverse potenze, campi visivi e sui via.

Per determinare la potenza di ingrandimento dello spotting scope, basta dividere la lunghezza facale dello spotting scope per la lunghezza facale dell'oculare usato. La formula dell'equazione è la seguente:

Lunghezza locale dello spotting scope (mm)

Ingrandimento

Lunghezza facale dell'oculare (mm)

Immaginiamo ad esempio di usare l'oculare Plossla 32 mm. Per determinare l'ingrandimento, basta dividere la lunghezza facale dello spotting scope (1250 mm) per la lunghezza facale dell'oculare, 32 mm. Dividendo 1250 per 32 si ottiene come risultato un ingrandimento di potenza 39.

Sebbene la potenza sua variable, ogni strumento che osserva il normale cielo ha un limite al più alto ingrandidamento utile. La regola generale è che la potenza 60 può essere usata per agli pollice (2,5 cm) di apertura. Per esempio, il C90 ha un diametro di 90 mm (3,5 pollici). Moltificando 3,5 per 60 si ottiene un ingrandidamento utile massimo para a 210. Sebbene quello sa l'ingrandidamento utile massimo, la maggior parte delle osservazioni viene eseguita nell'intervaldo di potenza da 20 a 35 per gli pollice (2,5 cm) di apertura, che è un ingrandidato da 70 a 123 volte per lo spotting scope C90. Potenze inferiori offrono immagini più luminose, ma si consiglia di sperimentare con il dispositivo per trovare perché funziona meglio per il proprio caso.

Come collegare una fotocamera

1. Nel retro dello spotting scope sono incorporate fillettature per adattatore a T (vedere la porzione a destra della figura a sinistra). Con un anello a T specifico per la fotocamera, si cui collegare allo spotting scope una fotocamera digitale SLR (o una fotocamera SLR).

2. Rimuovere il diagonale raddrizzatore dell'immagine e l'oculare alla cella posteriore del tubo.

3. Avvitare I'anello a T sull'apertura posteriore contenente le filettature (adattatore a T) - vedere la figura a sinistra.

4. Montare il corpo della macchina fotografica sull'anello a T, allo stesso modo in cui si monterebbe qualsiasi obiettivo.

Note: poiché le fotocamere digitali (nonquelle SLR) non usano il systema a T per il montaggio su obietti, spotting scope, telescopi eosi via, sare necessario servisri di un metoddiverso per poterle usare per scattare le fotografie. La Celestron offre un Adattatore universale per fotocamere digitali (Modello N. 93626) che facilita l'attacco della maggior parte delle fotocamere digitali allo spotting scope.

Mamutenzione

Per proteggere lo spotting scope quando non viene usato, mettere a quello delle copertura e i cappucci delle lenti per mantenere i componenti ottici puliti, e mettere quindi il dispositivo nel suo zainetto. Quando i componenti ottici richiedono di essere puliti, usare un kit apposto e seguire le istruzioni relative.

DATI TECHNICI		52268
	Spotting Scope C90
Design ottico Maksutov-Cassegrain
Aperture 90 mm (3,5 pollici)
Lunghezza foscale 1250 mm
Rapporto foscale f/13,9
Rivestimenti ottici Multistrato
Cannocchiale cercatore, Raddrizzatore dell'immagine 8 x 21
Oculare - Plossl da 32 mm (1,25 pollici)		32 mm (39x)
Campo visivo angolare	1,3° con 32 mm
Campo visivo lincare - piedi a 1000 iardc / m a 1000 m	con 32 mm - 68/23
Sollievo oculare	20 mm
Messa a fuoco minima		4,6 m (15 piedi)
Lunghezza con diagonale e oculare	4	cm (16 pollici)
Peso con diagonale e oculare	2,3 kg (5 libbre)
Nota: i dati tecnici sono soggetti a cambiamenti senza obbligo di notifica.

Garanzia

Lo spotting scope Celestron e coperto alla garanzia limitata a vita Celestron di nessuna responsabilita da parte del cliente, per i clienti statunitensi e canadesi. Per dettagli completi relativi all'idoneità e per informazioni sulla garanzia negli altri Paesi, visitare il sito Web Celestron.

CELESTRON

2835 Columbia St.

Torrance, CA 90503 U.S.A.

www.celestron.com ©2010 Tutti i diritti sono riservati Stampato in Cina 01-10
