Tipo di prodotto	Carrello da meccanico pieghevole / Sedile da meccanico
Marca	Vevor
Modello	MC 402Z
Capacità di carico massima	450 lb (204 kg)
Lunghezza da aperto	40 pollici (101,6 cm)
Utilizzi	Supporto da meccanico (creeper) o sedile piegato a Z
Materiale del telaio	Acciaio con rivestimento
Numero di rotelle	6 rotelle universali
Tipo di rotelle	Girevoli
Cuscino del sedile	2 cuscini inclusi
Pezzi forniti	Telai, bulloni, dadi, rondelle, chiave esagonale
Assemblaggio richiesto	Sì, montaggio semplice con strumenti inclusi
Sicurezza	Spina di bloccaggio a molla, non superare il carico, superficie piana e dura
Manutenzione	Pulire con un panno umido, ispezionare prima di ogni utilizzo
Garanzia	Garanzia del produttore, contattare l'assistenza Vevor
Supporto tecnico	www.vevor.com/support
Riparabilità	Pezzi di ricambio disponibili su richiesta presso Vevor

Domande frequenti - MC 402Z Vevor

Come assemblare il creeper pieghevole Vevor MC 402Z?

Posizionare le sezioni del telaio rivolte verso il basso nell'ordine indicato. Collegarle utilizzando i bulloni esagonali, le rondelle e i dadi forniti. Inserire la spina di bloccaggio nel foro lato telaio. Fissare le rotelle con la chiave esagonale. Stringere saldamente senza bloccare il meccanismo di piegatura.

Come passare dalla modalità sedile alla modalità creeper (supporto)?

Tirare la spina di bloccaggio a molla per sganciarla, quindi ruotare il telaio anteriore e il telaio centrale all'indietro fino a quando la spina si inserisce nel manicotto di bloccaggio. Per tornare alla modalità sedile, invertire i passaggi.

Qual è la capacità di carico massima?

La capacità di carico massima è di 450 lb (circa 204 kg), inclusi l'utente, gli strumenti, l'attrezzatura e gli effetti personali.

Posso usarlo come sedile da meccanico?

Sì, in posizione piegata a forma di 'Z', funge da sedile da meccanico per lavorare seduti. In posizione aperta, diventa un supporto da meccanico (creeper) per lavorare sdraiati sotto un veicolo.

Su quali superfici posso usarlo?

Usarlo solo su una superficie dura e piana in grado di sostenere il carico, come un pavimento in cemento o asfalto. Evitare superfici irregolari o morbide.

Quali sono le importanti precauzioni di sicurezza?

Leggere il manuale completo. Non superare la capacità di 450 lb. Sedersi delicatamente per evitare urti. Non stare in piedi sul sedile. Attenzione ai rischi di schiacciamento durante la piegatura/apertura. Tenere fuori dalla portata dei bambini.

Come mantenere il creeper?

Prima di ogni utilizzo, ispezionare tutte le parti, comprese le etichette. Pulire con un panno umido. Non utilizzare se parti sono rotte o danneggiate. Lubrificare le rotelle se necessario.

Cosa fare se un pezzo è mancante o danneggiato?

Contattare il servizio clienti Vevor tramite www.vevor.com/support. Non tentare di assemblare o utilizzare il prodotto con pezzi mancanti o danneggiati.

Dove trovare pezzi di ricambio?

I pezzi di ricambio (rotelle, cuscini, spine, ecc.) sono disponibili su richiesta presso il supporto tecnico Vevor. Consultare il sito www.vevor.com/support.

Questo prodotto è garantito?

Sì, Vevor offre una garanzia. Registrare il prodotto su www.vevor.com/support per ottenere un certificato di garanzia elettronico e beneficiare dell'assistenza tecnica.

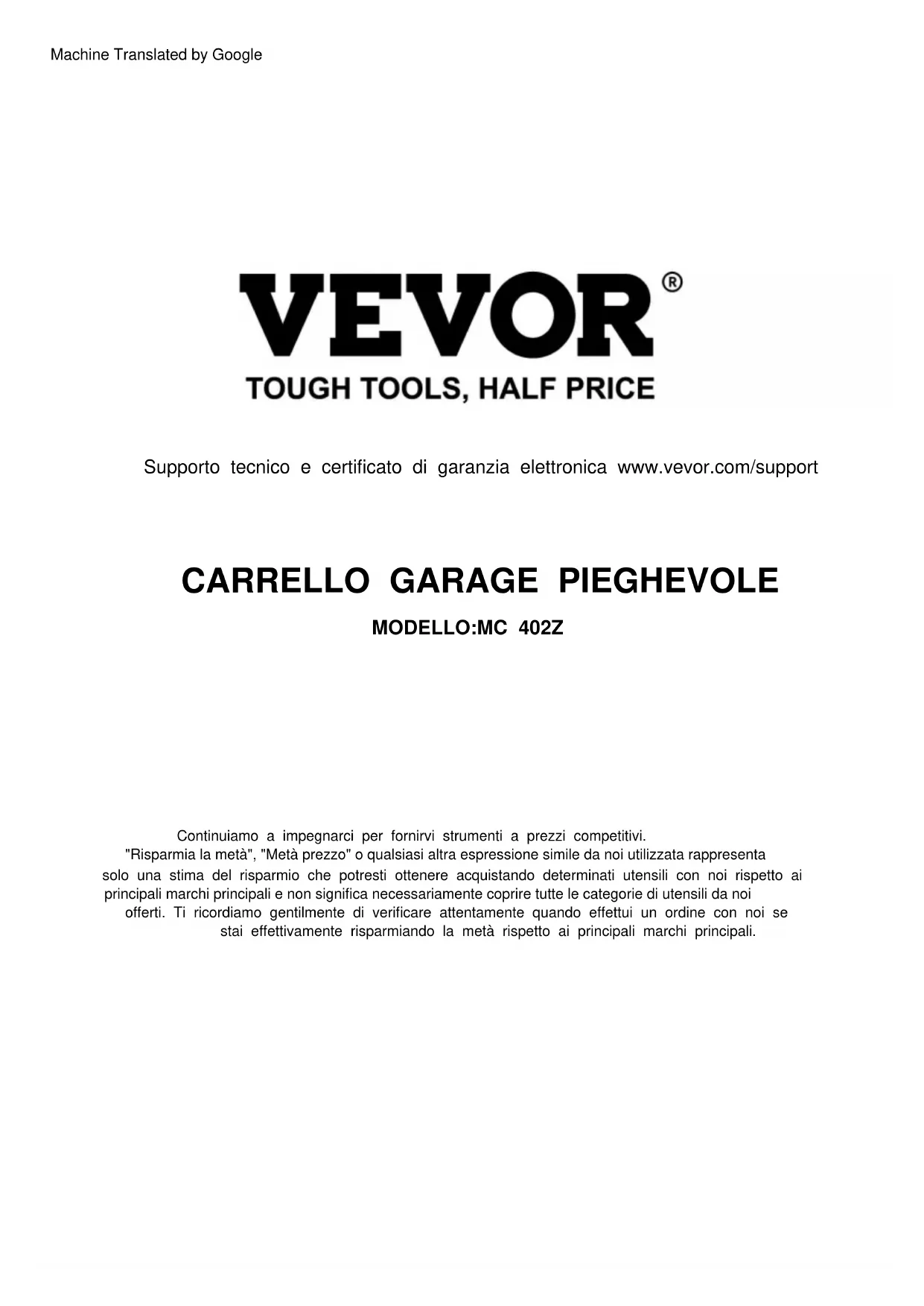

MANUALE UTENTE MC 402Z Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CARRELLO GARAGE PIEGHEVOLE

MODELLO:MC 402Z

"Risparmia la metà", "Meta prezzo" o qualsiasi altra espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con nei rispetto ai principali marchi principali e non significa necessariamente coprir tutte le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con nei se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CARRELLO GARAGE PIEGHEVOLE

MODELLO:MC 402Z

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattarci: Supporto

technico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.

ISTRUZIONI DI SICUREZZA

Per la tua sicurezza, leggi, comprendi e segui le informazioni fornite con e su quello carrello pieghevole. Il proprietario e l'operatore devono essere una conoscenza di quello prodotto e delle procedure operative sicure prima di tentare di utilizzato. Il proprietario e l'operatore devono essere consapevoli che l'uso di quello prodotto può richiedere competenze e conoscenze speciali. Le istruzioni e le informazioni sulla sicurezza devono essere trasmesse nella lingua madre dell'operatore prima che l'uso di quello prodotto sia autorizzato. Accertarsi che l'operatore comprenda a fondo i pericoli intrinseci associati all'uso e all'uso improprio del prodotto. In caso di dubbi sull'uso sicuro e corretto di quello prodotto, rimuoverlo immediamente dal servizio.

Ispezionale prima di anni utilizzato. Non utilizzare se sono presenti parti rotte, piegate, incrinate o danneggiate (incluse le etichette). Qualiasi carrello pieghevole che appaia danneggiato in qualsiasi modo o funzioni in modo anomalo deve essere immediatamente rimioso dal servizio. Se il carrello pieghevole è stato sottomosto a un carico d'urto (un carico lasciato cadere improvisamente e inaspettatamente su diesso), interromperne immediatamente l'uso finché non è stato ispezionato da un centro di assistenza autorizzato Pro-Lift. Si consiglia di far eseguire un'ispezione annuale da personale qualificato. Le etichette e i manuali dell'operaatore sono disponibili presso il produttore.

Descrizione del prodotto

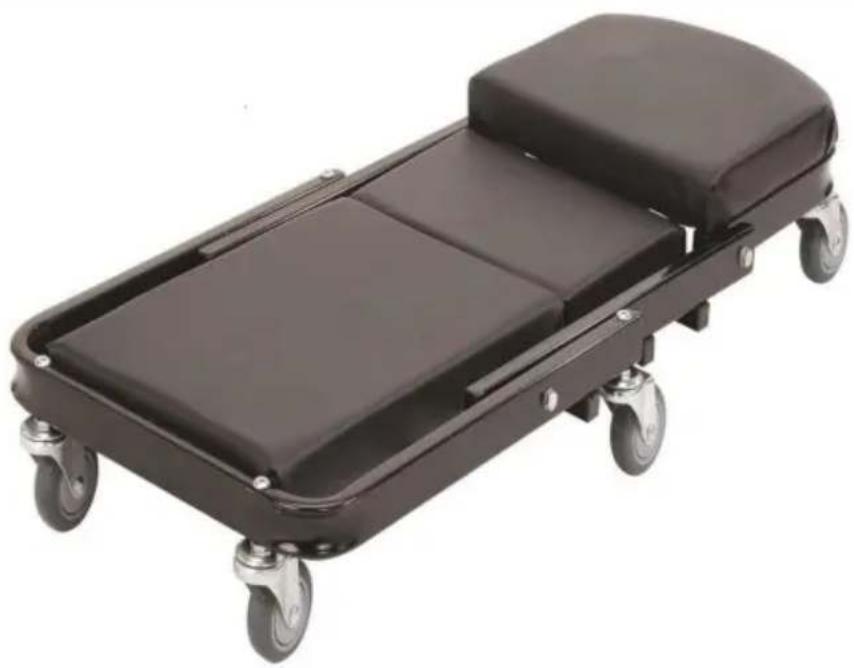

Questo dispositivo è progettato per essere piegato a forma di "Z" per essere utilizzato come sedile per meccanici o aperto per essere utilizzato come carrello per meccanici. è destinato a supportare e spostare, lungo una superficie liscia e pianà, carichi di capacité nominale costituiti da una singola persona di peso non superiore a 450libbre allo scopo di eseguire la manutenzione o l'assistenza automobilistica. Questo dispositivo non è destinato, progettato o realizzato per essere utilizzato per nessun altro scopo.

Capacità nominale: una persona (inclusi utensili, attrezzature, effetti personali) di peso pari o inferiore a 450 libbre.

I componenti pieghevoli sono presentare rischi di schiacciamento e schiacciamento durante l'uso di questo prodotto. Prestareattenzione quando si eseguono regolazioni e rimanere sempre attenti e sobri durante il montaggio e l'uso di但这a attrezzatura.

WARNING

Non utilizzato quello dispositivo per scopi diversi da quelli per cui è stato espressamenteconcepto. destinato

y Leggere, comprendere e seguire tutte le istruzioni prima di utilizzare quello dispositivo. y Non superare la capacité nominale. La capacité nominale è di 450 libre (include utente, utensili, equipaggiamento e oggetti personali)
y Sedersi delicatamente. Evitare carichi d'urto causati da salti o cadute sul sedile.
Non salire in piedi sul sedile.
y Fare attenuatione ai rischi di schiaccimento e schiaccimento durante la piegatura e

I'apertura. y Tenere lontano alla portata dei bambini! Questo dispositivo non è adatto ai bambini. utilizzo.

y Utilizzato solo su superfici dure e piane in grado di sostenere il carico.

ELENCO PARAMETRI

Modello	Modello MC402Z
Carico massimo sostabile	450 libbre
Lunghezza:	40 pollici

ELENCO PARAMETRI

Nome	Quantità	Quantità
Tavola reclinabile Staffa 1	1
Tavola reclinabile Staffa 2	1
Cuscino del sedile 1	1
Cuscino del sedile 2	1
Ruota universale	6
Chiave esagonale	1
Bullone esagonale M8*60	5
Dado di bloccaggio M8	5
M6*35 Testa tonda Bullone trasversale	5
Guarnizione M8	5
.M8*22 esagonale dado a bussola	7

Preparazione

Prima di montare il suo Folding Creeper, assicurati che tutte le parti siano presenti. Se presenti Se una parte è mancante o danneggiata, non tentare di montare o utilizzare il prodotto. Contattare il servizio clienti Pro-Lift per i pezzi di ricambio.

Contenuto della confezione: 1 sezione del telaio della testa, 1 sezione del telaio centrale, 1 telaio posteriore Sezione, 4 bulloni esagonali, 8 rondelle, 4 dadi esagonali, 6 ruote girevoli, 4 elementi di fissaggio per ruote girevoli.

Istruzioni di montaggio

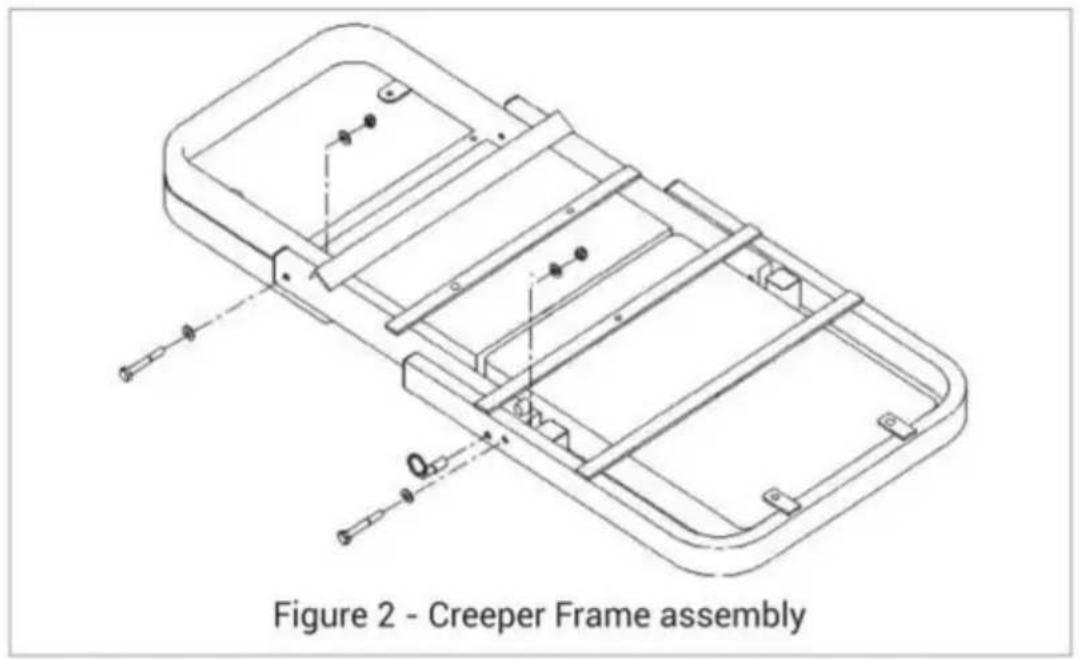

1. Posizione are sezioni del Creeper a faccia in giù, disposte come migliorato nella Fig.2 (nota al centro Orientamento della sezione).
2. Collegare lesezionidelCreeperutilizzando bulloni esagonali, rondelle e dadi.Serrareidadisaldamente,ma non abbastanza da vincolare la regolazione del Creeper.
3. Inserire il perno di bloccaggio nel foro sul lato del telaio. Verificare il corretto funzionamento.

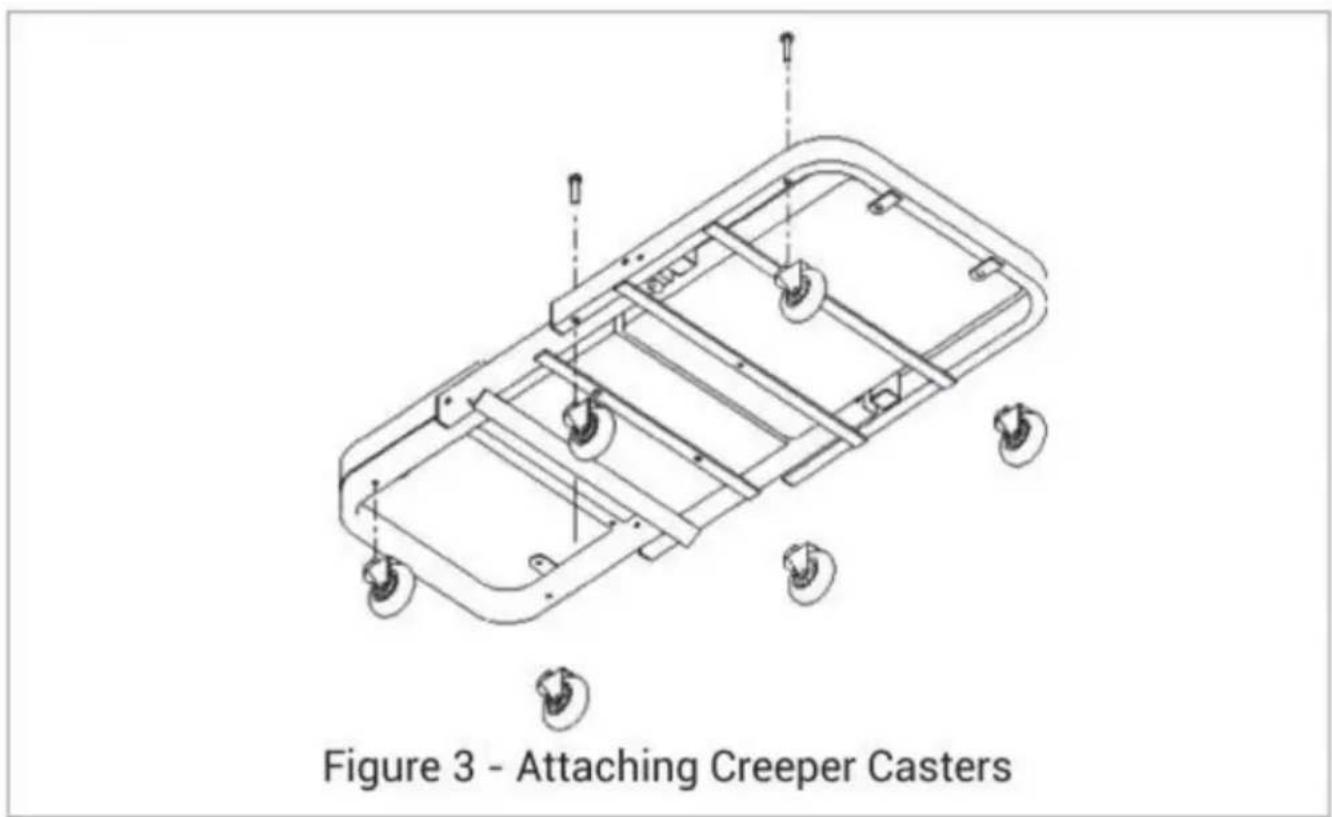

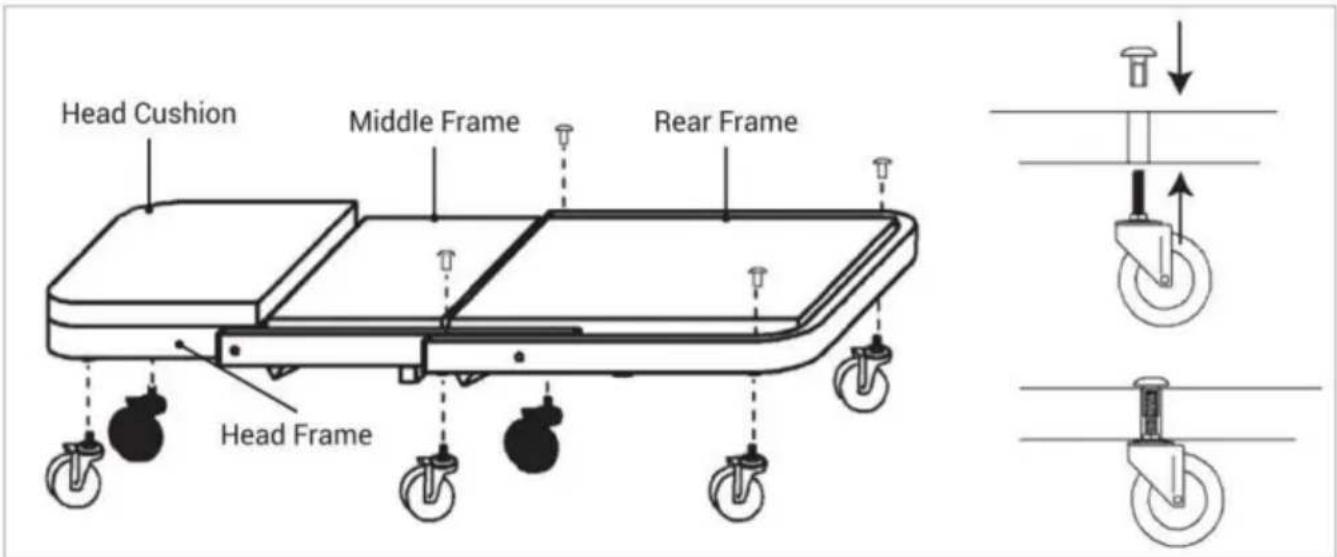

4. Utilizzato la chiave inglese inclusa, fissare due rotelle ai fori filettati nella sezione Telao della testa. Utilizzato una chiave esagonale da 5 mm per fissare i restanti quattro Ruote girevoli sul telao del carrello. Inserire i dispositivi di fissaggio filettati dall'alto e Ruotare le rotelle dal basso, quando serrare con la chiave esagonale.

Istruzioni per l'uso

1. Sbloccare il perno di bloccaggio a molla tirandolo verso l'esterno fino a quando non si disinnesta, ruotare contemporaneamente il telaio della testa e il telaio centrale verso l'alto e indietro verso la sezione del telaio posteriore finché il perno di bloccaggio non riesce ad agganciare il manicotto di bloccaggio del sedile del carrello (Fig. 4). Assicurarsi che il perno di bloccaggio sia completeness inestato.

1. Girare la testa in avanti fino a portarla in posizione orizzontale.
2. Sbloccare il perno di bloccaggio a molla tirandolo verso l'esterno fino a quando non si disinnesta, quindi invertire la direzione passaggi 1, 2 per trasformare il sedile Creeper in Creeper.
