MC 402Z - Mechanisches Werkzeug Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Klappbarer Mechanikerwagen / Mechanikersitz
Marke	Vevor
Modell	MC 402Z
Maximale Tragfähigkeit	450 lb (204 kg)
Länge ausgeklappt	40 Zoll (101,6 cm)
Verwendungen	Mechanikerliege (Creeper) oder Z-förmig geklappter Sitz
Rahmenmaterial	Stahl mit Beschichtung
Anzahl Rollen	6 Universalrollen
Rollentyp	Schwenkbar
Sitzpolster	2 Polster inklusive
Mitgelieferte Teile	Rahmen, Schrauben, Muttern, Unterlegscheiben, Inbusschlüssel
Montage erforderlich	Ja, einfache Montage mit enthaltenem Werkzeug
Sicherheit	Federverriegelungsstift, Last nicht überschreiten, ebene und harte Oberfläche
Wartung	Mit feuchtem Tuch reinigen, vor jeder Verwendung prüfen
Garantie	Herstellergarantie, wenden Sie sich an den Vevor-Support
Technischer Support	www.vevor.com/support
Reparierbarkeit	Ersatzteile auf Anfrage bei Vevor erhältlich

Häufig gestellte Fragen - MC 402Z Vevor

Wie montiere ich den klappbaren Creeper Vevor MC 402Z?

Legen Sie die Rahmenabschnitte mit der Unterseite nach oben in der angegebenen Reihenfolge aus. Verbinden Sie sie mit den mitgelieferten Sechskantschrauben, Unterlegscheiben und Muttern. Stecken Sie den Verriegelungsstift in das Loch an der Rahmenseite. Befestigen Sie die Rollen mit dem Inbusschlüssel. Ziehen Sie fest, ohne den Klappmechanismus zu blockieren.

Wie wechsle ich vom Sitzmodus in den Creeper-Modus (Liege)?

Ziehen Sie den Federverriegelungsstift heraus, drehen Sie dann den Kopfrahmen und den Mittelrahmen nach hinten, bis der Stift in der Verriegelungshülse einrastet. Um in den Sitzmodus zurückzukehren, führen Sie die Schritte in umgekehrter Reihenfolge aus.

Was ist die maximale Tragfähigkeit?

Die maximale Tragfähigkeit beträgt 450 lb (ca. 204 kg), einschließlich Benutzer, Werkzeuge, Ausrüstung und persönliche Gegenstände.

Kann ich es als Mechanikersitz verwenden?

Ja, in der Z-förmig geklappten Position dient es als Mechanikersitz zum Arbeiten im Sitzen. In ausgeklappter Position wird es zu einer Mechanikerliege (Creeper) zum Arbeiten liegend unter einem Fahrzeug.

Auf welchen Oberflächen kann ich es verwenden?

Verwenden Sie es nur auf einer harten und ebenen Oberfläche, die die Last tragen kann, wie Beton- oder Asphaltboden. Vermeiden Sie unebene oder lockere Oberflächen.

Welche wichtigen Sicherheitshinweise gibt es?

Lesen Sie die vollständige Anleitung. Überschreiten Sie nicht die Tragfähigkeit von 450 lb. Setzen Sie sich vorsichtig hin, um Stöße zu vermeiden. Stehen Sie nicht auf dem Sitz. Achten Sie auf Quetschgefahr beim Zusammen- und Auseinanderklappen. Außerhalb der Reichweite von Kindern aufbewahren.

Wie pflege ich den Creeper?

Überprüfen Sie vor jeder Verwendung alle Teile, einschließlich der Etiketten. Reinigen Sie mit einem feuchten Tuch. Nicht verwenden, wenn Teile gebrochen oder beschädigt sind. Schmieren Sie die Rollen bei Bedarf.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Kontaktieren Sie den Vevor-Kundendienst unter www.vevor.com/support. Versuchen Sie nicht, das Produkt mit fehlenden oder beschädigten Teilen zusammenzubauen oder zu verwenden.

Wo finde ich Ersatzteile?

Die Ersatzteile (Rollen, Polster, Stifte usw.) sind auf Anfrage beim technischen Support von Vevor erhältlich. Besuchen Sie www.vevor.com/support.

Ist dieses Produkt garantiert?

Ja, Vevor bietet eine Garantie. Registrieren Sie Ihr Produkt auf www.vevor.com/support, um ein elektronisches Garantiezertifikat zu erhalten und technische Unterstützung zu erhalten.

BEDIENUNGSANLEITUNG MC 402Z Vevor

E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.

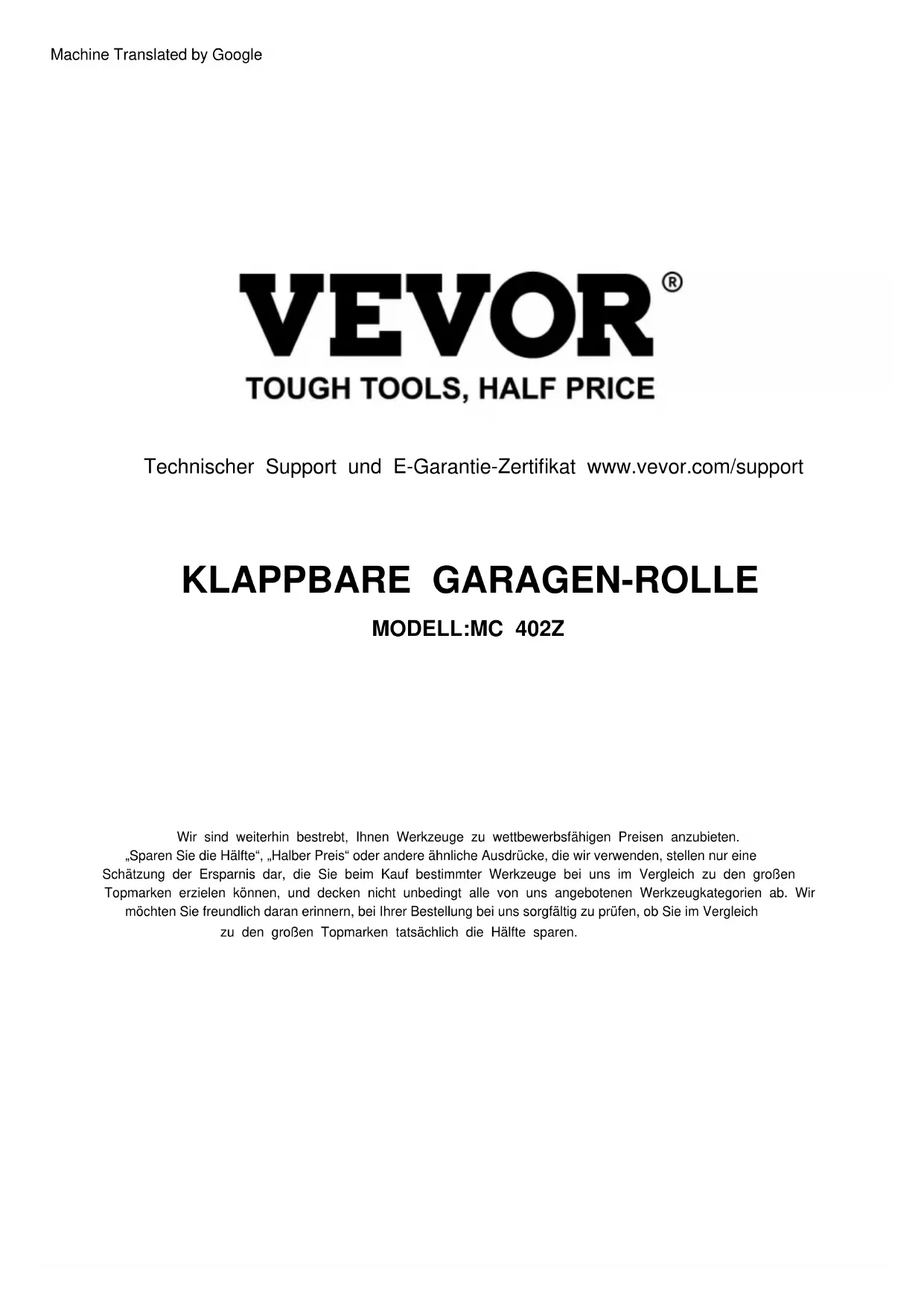

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KLAPPBARE GARAGEN-ROLLE

MODELL:MC 402Z

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Häufe", „Halber Preis“ oder andere ähnliche Ausrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmer Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den großen Topmarken tatsächlichen die Häufe sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

KLAPPBARE GARAGEN-ROLLE

MODELL:MC 402Z

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,bevor Sie das Gerät in Betriebnehmen.VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor.Das Erscheinungsbild des Produkts richtet sich nach dem Produkt,das Sie erhalten haben.Bitte verzeihen Sie uns,dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.

SICHERHEITSHINWEISE

Lesen, verstehen und befolgen Sie zu ihrer Sicherheit die Informationen, die mit und auf thisem zusammenklappbaren Rollbrett bereitgestellt werden. Der Eigentümer und der Bediener müssen sich mit dieser Produkt und den sicheren Betriebsverfahren auskennen, bevor sie versuchen, es zu verwenden. Der Eigentümer und der Bediener müssen sich darüber im Klaren sein, dass die Verwendung these Produkte besondere Fähigkeiten und Kenntnisse erfordern kann. Anweisungen und Sicherheitsinformationen müssen in der Muttersprache des Bedieners übermittelt werden, bevor die Verwendung these Produkte genehmigt wird. Stellen Sie safer, dass der Bediener die mit der Verwendung und dem Missbrauch des Produkts verbundenen Gefahren vollständig verstehen. Wenn Zweifel hinsichtlich der sicheren und ordnungsgemäßen Verwendung these Produkte bestehen, behmen Sie es sofort außer Betrieb.

Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile (einschließlich Etiketten) gebrochen, verbogen, gerissen oder beschädigt sind. Jeder Faltrollstuhl, der in irgendeiner Weise beschädigt erscheidt oder nicht normal Funktioniert, muss sofort außer Betrieb genommen werden. Wenn der Faltrollstuhl einer Stoßbelastung ausgesetzt war (eine Last, die plötzlich und unerwartet darauf auf gefallen ist), muss die Verwendung(sofort eingestellt werden, bis er von einem autorisierten Pro-Lift-Servicecenter überprüft wurde. Es wird empfohlen, eine jährliche Überprüfung durch qualifiziertes Personal durchführten zu halten. Etiketten und Bedienungsanleitungen sind beim Hersteller erhältlich.

Produktbeschreibung

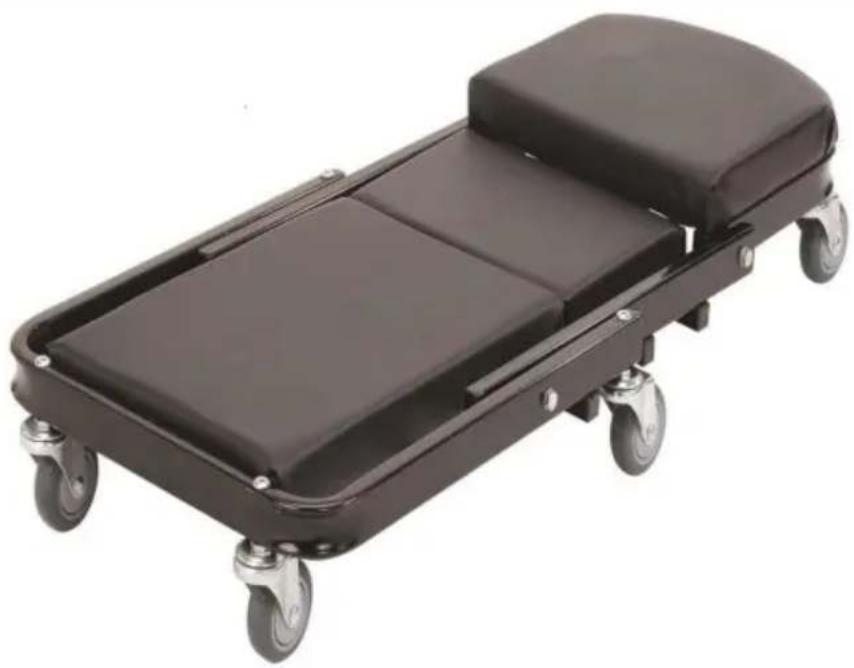

Dieses Gerät ist so konzipiert, dass es in Z-Form zusammengeklappt als Mechanikersitz oder ausgeklappt als Mechanikerliege verwendet werden kann. Es ist dazu bestimmt, auf einer glatten und ebenen Fläche eine Nennlast von einer Person mit einem Gewicht von hochstens 204 kg zu tragen und zu bewegen, um Wartungs- oder Servicearbeiten an Kraftfahrzeugen durchzuführen. Dieses Gerät ist nicht für andere Zwecke vorgesehen, konzipiert oder konstruiert.

Nennkapazität: Eine Person (einschließlich Werkzeuge, Ausrüstung, persönliche Gegenstände) mit einem Gewicht von hochstens 204 kg.

Bei der Verwendung these Products konnen Klappkomponenten zu Quetsch- und Einklemmgefahren führen. Gehen Sie bei der Einstellung vorsichtig vor und seien Sie bei der Montage und Verwendung these Geräts stets aufmerksam und nuchtern.

WARNING

Verwenden Sie diesen Gerät nicht für andere Zwecke als die, für die es ausdrücklich vorgesehen ist. beabsichtigt

y Lesen, verstehen und befolgen Sie alle Anweisungen, bevor Sie这点es Gerät in Betriebnehmen. überschreiben Sie nicht die Nennkapazität. Die Nennkapazität beträgt 204 kg (einschließlich Benutzer, Werkzeuge, Ausrüstung und persönliche Gegenstände).
y Setzen Sie sich sanft hin. Vermeiden Sie Stoßbelastungen durch Springen oder Stürze auf den Sitz. y Nicht auf den Sitz stellen.
Ächten Sie beim Auf- und Zuklappen auf Quetsch- und Klemmgefahr. ÄAußerhalb der Reichweite von Kindern aufbewahren! Dieses Gerät ist nicht für Kinder geeignet.

verwenden.

y Nur auf harten, ebenen und belastbaren Flächen verwenden.

PARAMETERLISTE

Modell	MC 402Z
Maximale Tragfähigkeit	450 Pfund
Länge:	40 Zoll

PARAMETERLISTE

Name	Menge	Menge
Liegebrett Klammer 1	1
Liegebrett Klammer 2	1
Sitzkissen 1	1
Sitzkissen 2	1
Universalrad	6
Inbusschlüssel	1
M8*60 Sechskantschraube	5
M8 Kontermutter	5
M6*35 Rundkopf Querbolzen	5
M8 Dichtung	5
.M8*22 Sechskant Überwurfmutter	7

Vorbereitung

Bevor Sie Ihren Klapprollstuhl zusammenbauen, vergewissern Sie sich, dass alle Teile vorhanden sind.

Falls ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden.

Wenden Sie sich für Ersatzteile an den Pro-Lift-Kundendienst.

Packungsinhalt: 1 Kopfrahmenabschnitt, 1 Mittelrahmenabschnitt, 1 Hinterrahen

Abschnitt, 4 Sechskantschrauben, 8 Unterlegscheiben, 4 Sechskantmuttern, 6 Rollen, 4 Rollenbefestigungen.

Montageanleitung

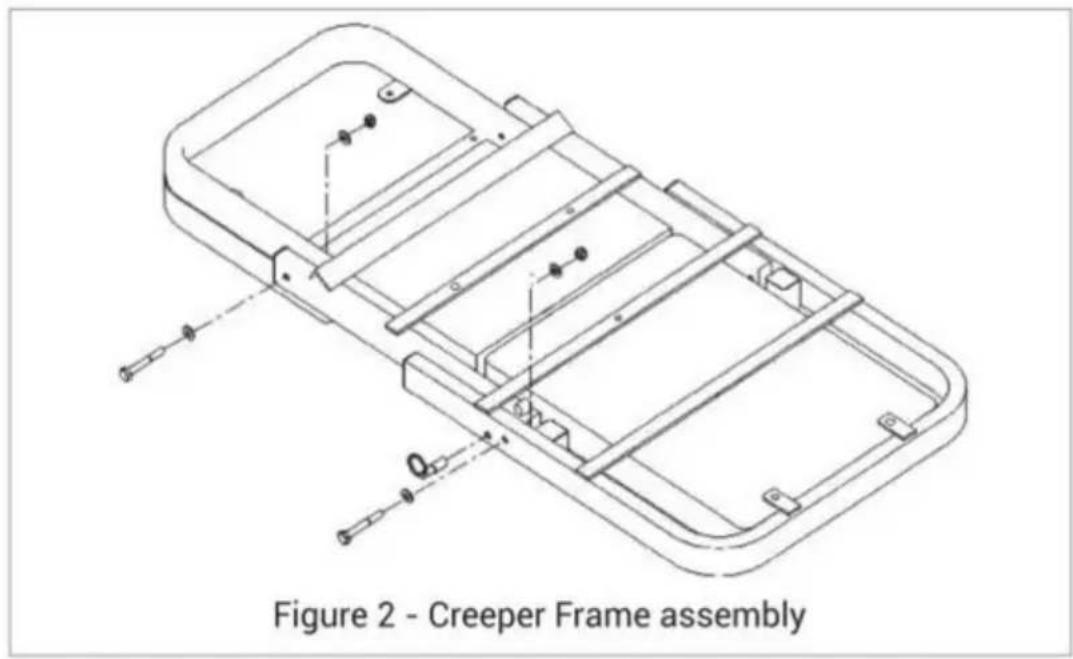

1. Legen Sie die Creeper-Abschnittte mit der Vorderseite nach unten, angeordnet wie in Abb. 2 (beachten Sie die Mitte Abschnittsausrichtung).
2. Verbinden Sie die Creeper-Abschnittte mit Sechskantschrauben, Unterlegscheiben und Muttern. Ziehen Sie die Muttern fest. fest, aber nicht so fest, dass die Kriechgangeinstellung blockiert.
3. Stecken Sie den Verriegelungsstift in das Loch an der Rahmenseite. Überprüfen Sie, ob er ordnungsgemäß Funktioniert.

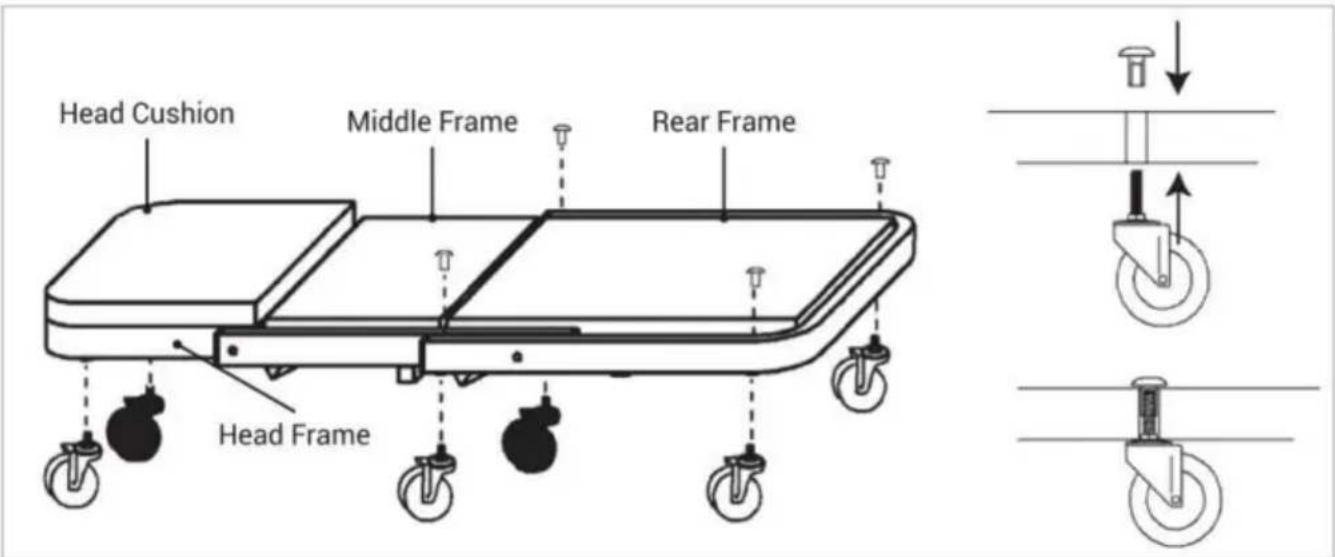

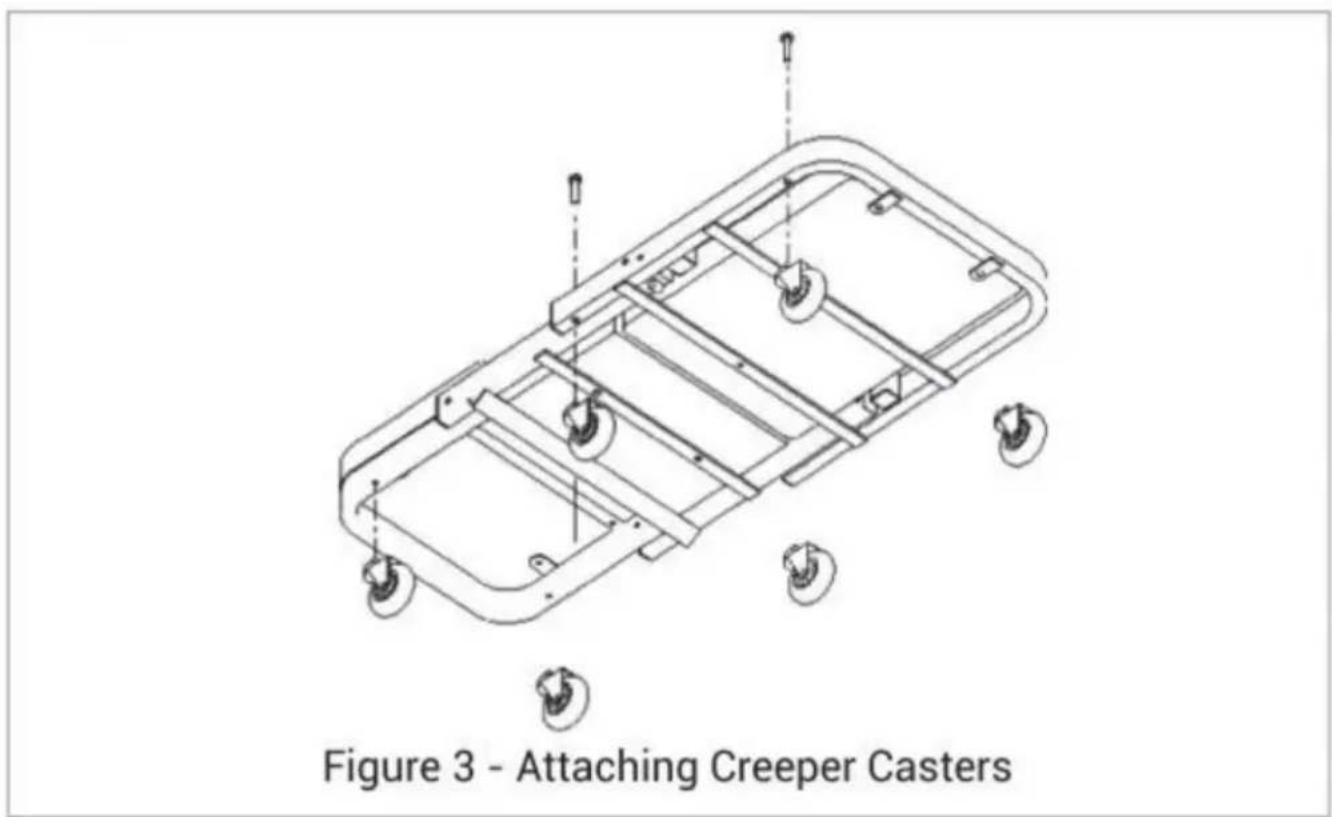

4. Befestigen Sie mit dem mitgelieferten Gabelschluss zwei Rollen an den Gewindelochern

im Kopfrahmenbereich. Befestigen Sie die restlichen vier

Rollen am Rollgestell befestigen. Die Gewindebefestigungen von oben einfahren und die

Lenkrollen von unten einhängen, anschließend mit Inbusschluss festziehen.

Bedienungsanleitung

1. Entriegeln Sie den federbelasteten Verriegelungsstift, indem Sieihn Herausziehen, bis er sich lost. Drehen Sie gleichzeitig den Kopfrahmen und den Mittelrahmen nach oben und darüber in Richtung des hinteren Rahmenabschnitts, bis der Verriegelungsstift in die Verriegelungshülse des Kriechgangsitzes einrasten kann (Abb. 4). Stellen Sie Sicher, dass der Verriegelungsstift vollständig eingerastet ist.

1. Den Kopfrahmen nach vorne klappen, bis er waagerecht ist.
2. Den gefederten Verriegelungsstift durch Herausziehen entriegeln, bis er sich lost, dann in umgekehrter Schritte 1 und 2, um den Creeper Seat in einen Creeper umzuwandeln.
