MANUALE UTENTE E14 Minuteman

Costruttore	MINUTEMAN INTERNATIONAL INC.
Tipologia macchina	LAVASCIUGA PAVIMENTI
Modello	E14B - E14220 - E14115
Numero di matricola	YY WW 0000
Peso Lordo / Peso Netto	Versione batteria 75,5 kg - 166 lb (battery inclusa) / 49 kg - 108 lb Versione a cavo 49 kg - 108 lb / 40 kg - 88 lb
Tensione di alimentazione	12 V DC (B) 220 V DC (E) 115 V DC (E)
Potenza massima	490 W (B) 500 W (E)
Pendenza massima	2 %
Grado di protezione	IP 22 (B) IP 23 (E)

Le descritioni cont∉ne nella presente pubblicazione non si intendono impegnative. MINUTEMAN INTERNATIONAL INC. pertanto si riserva il diritto di apportare in qualunque momento, le eventuali modifiche ad organi, dettagli, forniture di accessori, che esta ritiene convenenti per un miglioramento o per qualsiasi esigenza di carattere costruttivo o commerciale.

La riproduzione anche parziale dei testi e dei disegni, contenuti nel presente catalogo, è vietata al sensi di legge. MINUTEMAN INTERNATIONAL INC. si riserva il diritto di apportare modifiche di carattere tecnico e/o di dotazione. Le immagini sono da intendersi di puro riferimento e non vincolanti in termini di design e dotazione.

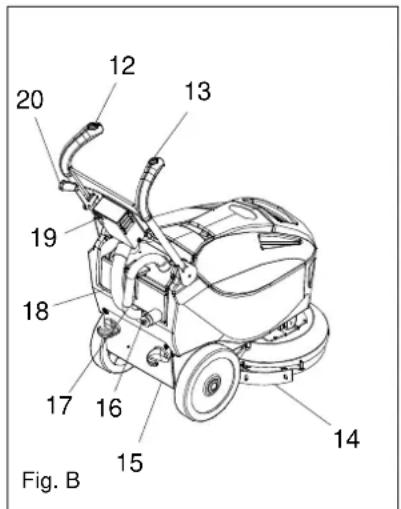

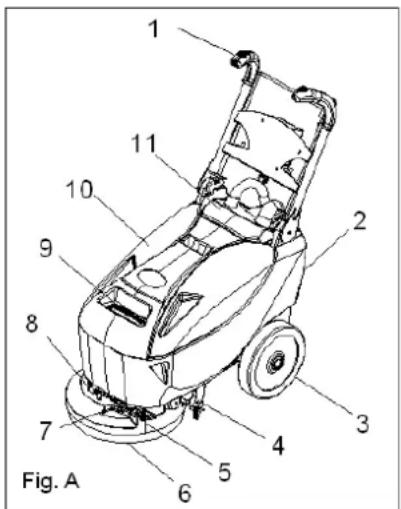

COMPONENTI MACCHINA

1 Manubrio 8
2 Serbatoio soluzione 9
3 Ruota 1
4 Tergipavimento 1
5 Copertura spazzola 1
6 Spazzola 1
7 Rubineto 1

Elettrovalvola
Filtro carico acqua
Serbatoio recupero
Capolino
Pulsante avviamo aspiratore
Pulsante avviamo spazzola
Guarnizione posteriore

15 Telaio
16 Tappo di scarico
17 Tubo tergipavimento
18 Tubo aspirazione
19 Caricabatterie
20 Leva sollevamento tergipavimento

1 PREMESA

Questa è una macchina lavasciuga pavimenti che, utilizzando l'azione meccanica di una spazzola discoidale e l'azione chimica di una soluzione acqua-detersivo, è in grado di pulire una vasta gamma di pavimentazioni e tipologia di sporco, raccogliendo, durante il suo moto di avanzamento, lo sporco rimioso e la soluzione detergente non assorbita dal pavimento.

La macchina deve essere impiegata solamente per effettuare il lavaggio di pavimenti.

La macchina può funzionare e lavorare bene, soltanto se usata correttamente e mantenuta in piena efficienza.

Qualiasiutilizzo improprio della macchina è vietato. Sono esclude rivendicazioni di qualiasi genere contro il produttore e/o i loro delegati per danni derivanti da un utilizzo non conforme alla destinazione d'uso della macchina.

Si consiglia di tenere il presente manuale sempre a disposizione dell'operaatore affinché egli lo possa consulfare all'occorrenza.

Preghiamo perché di leggere conattenzione quello libretto di istruzioni e di non operare se non si sono ben comprese tutte le notizie riportate.

In caso di dubbi e/o necessità, ricordiamo comunique di richiedere sempre l'intervento di personale specializzato MINUTEMAN INTERNATIONAL INC.

2 PRESA IN CONSEGNA DELLA MACCHINA

Al momento della presa in consegna è indispensable controllare immediamente di aver ricevuto tutto il materiale indicato sui documents di accompagnamento, ed inoltre che la macchina non abbia subito danni durante il trasporto. In caso affermativo, far constatare allo spedizione l'entità del danno subito. Soltanto agenda in quello modo e tempestamente sare possibile aver il materiale mancante e il risarcimento dei danni.

3 DESCRIZIONTE TECNICA

		E14B	E14220	E14115
Rendimento orario	\( m^2/h - ft^2/h \)	1050 - 11302,11	1050 - 11302,11	1050 - 11302,11
Velocità di lavoro	m/min - ft/h	0/60 - 0/196	0/60 - 0/196	0/60 - 0/196
Fascia di pulizia	mm - in	350 - 13,78	350 - 13,78	350 - 13,78
Dimensione spazzole	mm - in	1 x 350 - 1 x 13,78	1 x 350 - 1 x 13,78	1 x 350 - 1 x 13,78
Pressione spazzola	Kg - lb	28 - 61,73	28 - 61,73	28 - 61,73
Controllo pressione spazzola		//	//	//
Larghezza tergipavimento / Pista asciugatura	mm - in	420 - 16,54	420 - 16,54	420 - 16,54
Azionamento tergipavimento		Meccanico	Meccanico	Meccanico
Serbatoio soluzione	I - gal	16 - 4,23	16 - 4,23	16 - 4,23
Serbatoio recupero	I - gal	18 - 4,76	18 - 4,76	18 - 4,76
Costruzione serbatoio		Polietilene	Polietilene	Polietilene
Tensione di alimentazione	V	12	220	115
Batterie (DIN STANDARD)	\( Ah_5 \)	65 (GEL/AGM)	//	//
Comparto batterie (L x I x h)	mm - in	290x190x23511,42x7,48x9,25	//	//
Motore spazzole (potenza nominale)	W	1 x 250	1 x 250	1 x 250
Motore trazione (potenza nominale)	W	//	//	//
Motore aspirazione (potenza nominale)	W	2 stadi perif. 200	2 stadi perif. 200	2 stadi perif. 200
Colonna d'acqua	mm - in H2O	540 - 21,26	710 - 27,95	710 - 27,95
Dimensioni ( L x I x h )	mm - in	720x490x64528,35x19,29x25,39	720x490x64528,35x19,29x25,39	720x490x64528,35x19,29x25,39
Peso sensa batterie	kg - lb	37,5 - 82,67	37,5 - 82,67	37,5 - 82,67

4 SIMBOLOGIA USATA SULLA MACCHINA

Simbolo della testata spazzole.

Viene usato per indicare l'interruttore di azionamento del motore delle spazzole, indifferentamente a disco o cilindriche

Simbolo del motore aspirazione.

Viene usato per indicare l'interruttore di azionamento del motore di aspirazione

Simbolo del libro aperto

Indica all'operaatore di leggere il manuale prima dell'uso della macchina

5 SIMBOLOGIA USATA NEL MANUALE

Simbolo di averporto

Leggere attendamente lesezioni precedute da questo simbolo, per la sicurezza dell'operatore, della macchina e dell'ambiente

Indica pericolodi esalazione di gas e fuoriuscita di liquidi corrosivi

Indica pericolodi incendio

Non avvincarsi con fiamme libere

Indica I'obbligo di utilizzare i guanti di protezione.

6 PREPARAZIONE DELLA MACCHINA

6.1 Movimentazione macchina imballata

La macchina è contentata in uno specifico imballo (scatola + bancale a 2 vie inforcabile solo sul lato lungo) per la movimentazione con carrelli o transpallet a forca.

La massa complessiva è di 72,4 kg (48,9 kg除去 battery). Le dimensioni dell'imballo sono (Fig. 2):

A (Larghezza): 520 mm

B (Lunghezza): 790 mm

C (Altezza): 770 mm

Le forche del carrello o del transpallet devono essere posizionate circa al centro del bancale pedana. Il collo deve essere movimentato con estrema attenzione, evitando urti ed, altresi, di sollevarlo sonozza ragione ad altezze considerevoli. E' vietato sovrapporre i colli fra loro

6.2 Come sballare la macchina

1. Tagliare la reggettacronchesi adatti, facendo attenzione al ritorno elastico della stessa
2. Aprire i lembi superiore dell'imballo ed estrarre il disco spazzola e il tergipavimento (Fig. 3)
3. Sfilare la scatola verso l'alto e liberare la macchina
4. Sollevare la parte anteriore della macchina e rimuovere la scatola di cartone.
5. Sollevare il manubrio (Vedi capitolo 6.7 Regolazione Manubrio) e, tenendo sollevata la parte anteriore della macchina, spingere in avanti fino al completo scavalcamento del blocco ruota.
6. Utilizzato un piano inclinato far scendere la macchina dal bancale
7. Conservare bancale e scatola in cartone per eventuali necessità di trasporto

6.3 Inserimento della batteria

La macchina viene fornita già con caricabatteria incorpore e batteria ermetica al Gel. In caso di utilizzo di batterie diverse da quale fornite con la macchina, utilizzato solo batterie 12V 65A AGM o Gel.

Le batterie devono essere alloggiate nell'apposto vano previsto tutto il serbatoio di recupero.

Le dimensioni del vano batterie sono: 290 × 190 × 235 (H) mm.

Per la manutenzione e la ricarica giornaliera delle batterie è necessario atteneri scrupolosamente alle indicazioni fornite dal costruttore o dal suo rivenditore. Tutte le operazioni di installatione e manutenzione devono essere eseguite da personale specializzato. Prima di accenderare la macchina sincerarsi che la batteria sia collegata rispettoando la polarità corretta. Le operazioni di ricarica delle batterie sono da effettuarsi in luoghi arieggati e lontano da fonti di calore

Quando si maneggiano le batterie indossare sempre gli indumenti di sicurezza previsti dalle normative specifiche. In particolare prima di eseguire lavori sulle batterie togliere da mani, polsi e collo agli articolo metallico, es. anelli, catene orologio. Non appoggiare utensili o oggetti metallici sulle batterie.

Per l'insertimento della batteria è necessario:

1. Sfilare i tubi di raccordo dal cupolino
2. Estrarre il serbatoio di recupero acqua sporca
3. Inserire la batteria nell'apposto vano con i poli rivolti verso il retro della macchina. Prestare inoltre attenzione a non urtare le pareti circostanti al fine di evitare danni alla macchina o alla batteria stessa.

6.4 Estrazione della batteria

Per l'estrazione della batteria è necessario:

1. Sfilare i tubi di raccordo dal cupolino
2. Estrarre il serbatoio di recupero acqua sporca
3. Scollegare la batteria
4. Estrarre la batteria sfilandola versus l'alto prestando la massima attenzione a non urtare le pareti circostanti al fine di prevenir danni alla macchina e alla batteria stessa.

Collegare la macchina a una presa di corrente 220V utilizzato il cavo in dotazione. Durante il processo di carica sul caricabatterie sare acca s la spia di colore rosso (Fig 4). Ultimato il processo di carica sul caricabatterie si accendera la spia di colore verde (Fig. 4)

Per non provocare danni permanenti alla batteria, è indispensableabile evitare la scarica completa della stessa provvedendo alla ricarica entro pochi minuti dall'entrata in funzione del segnale di batteria scarica.

Non lasciare mai le batterie completamente scariche,anche se la macchina non viene usata.

Accertarsi che il caricabatterie sia adatto alle batterie installate via per la capacità che per il tipo (piombo/acid o GEL ed equivalenti). Non caricare mai una batteria al GEL con caricabatterie non adatto.Seguire scruplosamente le istruzioni fornite dal fabbricante delle batterie e del caricabatterie.

Pericolo di esalazione di gas e fuoriuscita di liquidi corrosivi.

Pericolo di incendio: non avvincini con fiamme libere.

6.6 Segnalatore livello di carica delle batterie

Il segnalatore batteria è composto da 3 led fissi che indicano approximativamente il livello di carica della batteria (Fig. 4).

Verde: batteria carica

Giallo: batteria parzialmente scarica

Rosso: batteria scarica, il motore di aspirazione ed il motore spazzola si fermano automaticamente

Dopo alcuni secondi dall'accensione del led rosso, il motore spazzole ed il motore aspirazione si spengono automaticamente. Per portare la macchina al punto di ricarica è necessario sollevare la parte anteriore della stessa e spostarla rimanendo in appoggio sulle ruote

6.7 Regolazione manubrio

Il manubrio che per motivi di imballaggioiene fornito piegato, dovr è essereMESSO in posizione di lavoro. Perfare ciò procedere come segue:

1. Inserire il tubo di diametro maggiore nel raccordo sinistro del cupolino (Fig. 5 - 1)
2. Inserire it tubo di diametro minore nel raccordo destro del cupolino (Fig. 5 - 2)
3. Alzare i manubrio tirando versus l'alto la leva indicata in figura (Fig. 6-1)
4. Spostare il manubrio e posizionarlo in posizione di lavoro (Fig. 6-2)

6.8 Montaggio spazzola discoidale

1. Alzare il tergipavimento seesso si trovainposizione di lavoro (Fig.8-3)
2. Alzare la macchina facendo leva sul manubrio
3. Appoggiare la macchina sopra la spazzola assicurandosi che quest'ultima non interferisca con la copertura spazzola
4. Azionare con impulsi il pulsante di avvio (Fig. 8 - 2)

La spazzola si aggancia automaticamente

Al fine di evitare danni ai pavimenti, scegliere conattenzione la tipologia di spazzole e dischi più idonea alla superficie da trattare.

Assicurarsi che non vi siano oggetti o persone nelle vicinanzi

6.9 Serbatoio recupero acqua sporca

Verificare che il tappo di scarico sia ben avvitato e che il cupolino di ispezione appoggi correttamente sulla guarnizione di tenuta

6.10 Soluzione detergente

Riemire con aqua pulita, ad una temperatura non superiore a 50^ , il serbatoio soluzione (Fig. 7) ed aggungere il detersivo liquido nella concentrazione e con le modalità previste dal fabbricante. Per evitare la formazione di un'ecccessiva quantità di schiuma che andrebbe a danneggiare il motore di aspirazione usare la minima percentuale di detersivo.

Usare sempre detersivo a schiuma frenata. Per evitare con sicurezza la produzione di schiuma, prima di iniziare il lavoro introdurre nel serbatoio di recupero una minima quantità di liquido antischiuma. Non utilizzato acidi allo stato puro. Dopo il caricamento ripristinare la posizione del coperchio della bogca di carico. Ad agli carico di acqua e detergente svuotare il serbatoio di recupero acqua sporca.

7 NORME GENERALI DI SICUREZZA

1. Le norme sottoindicate vanno seguite attentamente per evitare danni all'operaatore ed alla macchina.
2. La macchina deve essere utilizzata esclusivamente da personale autorizzato ed istruito all'uso
3. Leggere attentamente le etichette sulla macchina, non coprirle per nessuna ragione e sostituirle immediatamente in caso venissero danneggiate
4. Prima di avviare la macchina controllare tutti i comandi e le sicurezze per impiegaria nel modo più appropriato
5. Prima di utilizzare la macchina, verificare che tutti gli sportelli e le copertura siano posizionati come indicato nel presente manuale di uso e manutenzione
6. Assicuratevi che la superficie su cui lavorate possa sostarre il peso della macchina
7. Durante il funzionamento della macchina fare attenzione alle altre persone ed in particolare ai bambini
8. Non mescolare detergenti di tipo diverso per evitare la produzione di gas nocivi
9. La temperatura di immagazzinamento deve essere compresa tra -0^ e +50^
10. Condizioni di impiego: temperatura ambiente compresa tra lo 5^ e i 40^ con umidità relativa tra 30 e 95%
11. Non appoggiare contentori di liquidi sulla macchina
12. Non usare la macchina come mezzo di trasporto
13. Non utilizzare soluzioni acide che potrebbero danneggiare la macchina e/o le persone
14. Evitare che le spazzole lavorino con la macchina ferma per non provocare danni al pavimento
15. Non aspirare liquidi e polveri inflammabili, deflagranti, esplosivi, corrosivi et tossici
16. Non usare la macchina in atmosfera esplosiva
17. In caso di incendio usare estintori a polvere: non usare acqua
18. Nonutilizzare lamachchina sotto la pioggia
19. E' vietato apriere cofani e protezioni con la macchina in funzione
20. Non urtare scaffalature o impalcature dove esista il pericolo di caduta di oggetti
21. Nonutilizzare la macchina su superfici aventi un'inclinazione superiore a quella indica in targa
22. La macchina deve eseguire le operazioni di lavaggio ed ascugatura contemporaneamente. Operazioni diverse dovanno essere eseguite in zone vietate al passaggio di personone non addette. Segnalare le zone di pavimento umido con apposti cartelli segnalatori
23. Quando si dovessero riscontrare anomalie nel funzionamento della macchina, accertarsi che non siano dipendenti alla mancata manutenzione ordinaria. In caso contrario richiedere l'intervento del centro assistenza MINUTEMAN INTERNATIONAL INC.
24. In caso di sostituzione di pezzi, richiedere i ricambi ORIGINALI ad un concessionario e/o Rivenditore Autorizzato MINUTEMAN INTERNATIONAL INC.
25. Impiegare solo spazzole originali MINUTEMAN INTERNATIONAL INC.
26. Per evitare incrostazioni al filtr del serbatoio soluzione, non caricare la soluzione detergente molte ore prima dell'utilizzo della macchina
27. Per agli intervento di manutenzione togliere l'alimentazione elettrica alla macchina
28. Ripristinare tutti i collegamenti elettrici dopo qualsiasi intervento di manutenzione
29. Non togliere le protezioni che richiedano l'uso di utensili per essere rimoso
30. Non lavare la macchina con getti d'acqua diretti o in pressione, o con sostanje corrosive
31. Ogni 200 ore di lavoro far controllare la macchina da un centro di assistenza MINUTEMAN INTERNATIONAL INC.
32. Controllare l'usura e la rottura del cavo di alimentazione; se il cavo è danneggiato, sostituirlo prima dell'uso; la sostituzione deve essere eseguita da personale qualificato edabilitato ad intervenire
33. Provedere allo smaltimento dei materiali di consumo attenendosi scrupolosamente alle norme di legge vigenti
34. Nel caso di demolizione della macchina è importante suddividere i tipi di materiali che la compongono e segnari ad operatori quali ed autorizzati allo smaltimento secondo leindicazioni delle norme di legge in vigore
35. Le batterie usate contengono materiali pericolosi e non biodegradabili, lo smaltimento deve rispetto le norme vigilanti relative allo smaltimento di sostanze pericolose e/o nocive e devese essere affidato ad operatori specializzati
36. Non lasciare la macchina incustodita e in funzione. Accertarsi che non vi operino bambini o personale non qualificato.
37. Nonutilizzare la macchina in luoghi pericolosi
38. Non indossare indumenti troppo larghi o accessori che possano impigliarisi nelle parti in movimento.
39. Durante la pulizia dei pavimenti, ilosto dell'opera tore è dietro alla macchina che guiderà usando il manubrio. Puo operare con la macchina un solo operatore alla volta.
40. Oltre alle avventenze di sicurezza containe in quello manuale, rispetto e osservare le norme antifortunistiche e di sicurezza generali per il settore di utilizzo della macchina, nonché le disposizioni di tutela dell'ambiente in vigore.
41. Qualora l'operaatore non disponga delle competenze necessarie all'utilizzo in sicurezza della macchina o versi in uno stato psicofisico alterato da sostanze chimiche (es. alcol, droghe o farmaci), dovra essere opportunamente fermato.

8 LAVORO

8.1 Preparazione al lavoro

1. Eseguire le operazioni di preparazione della macchina e accertarsi che i tubi in plastica neri siano collegati al cupolino nel modo corretto (Fig. 5) Per maggiore chiarezza sulla disposizione corretta dei tubi vedere capitolo 6.7 puntI 1 e 2.
2. Accertarsi che la valvola di regolazione portata sua aperta (Fig. 9 - 2)
3. Premere l'interrottlore del motore aspirazione (Fig. 8 - 1)
4. Abbassare il tergipavimento ruotando verso il basso la sua leva di lavoro (Fig. 8 - 3)
5. Premere l'interrutto spazzole (Fig. 8-2)
6. La macchina iniziera ora a lavorare in piena efficienza fino ad esaurimento della soluzione detergente.

Prima di avviare la macchina controllare tutti i comandi e le sicurezze per impiegarla nel modo più appropriato. Evitare di salute sopra gli oggetti, buche lungo il percorso. Non avvincare le mani, i piedi o qualsiasti altri oggetto alla spazzola in movimento

Quando il livello di carica della batteria sta per esauriri, sul display si illumina il led rosso (Fig. 4) ed il motore spazzole si spegne automaticamente insieme al motore di aspirazione; è quindi necessario procedere al più presto alla ricarica della stessa. Per portare la macchina al punto di ricarica è necessario sollevare la parte anteriore della stessa e rimanere in appoggio sulle ruote.

8.2 Dispositivo troppo piano

La macchina è dotata di unrello a palla che interviene quando il serbatoio di recupero è pieno, provocando la chiusura del tubo di aspirazione. In tal caso occorre svuotare il serbatoio.

8.3 Trazione

La trazione di questo macchine è ottenuta per mezzo della spazzola che, lavorando leggermente inclinata, riesce a trascinarre la macchina in avanti.

Nell'effettuare spostamenti in retromarcia,anche se brevi, assicurarsi che il tergipavimento sua sollevato.

9 AL TERMINE DEL LAVORO

Al termine dei lavoro e prima di qualiasi tipo di manutenzione eseguire le seguenti operazioni :

1. Spagnere l'interruttore del motore spazzole (Fig. 8 - 2)
2. Spagnere l'interruttore del motore aspirazione (Fig. 8 - 1)
3. Portare la macchina fino al luogo previsto per lo scarico dell'acqua
4. Svuotare il serbatoio di recupero acqua sporca

Queste operazioni devono essere eseguite utilizzando dei quanti per proteggersi le mani ed assicurarsi che non vi siano oggetti o persone nelle vicinanze

1. Pulire il tergipavimento con un getto d'acqua. Il tergipavimento deve essere sollevato quando la macchina non è in funzione per evitare deformazioni alle guarnizioni in gomma.
2. Smontare la spazzola e pulirla con un getto d'acqua.

10 MANUTENZIONE GIORNALIERA

10.1 Pulizia serbatoio di recupero acqua sporca

Queste operazioni devono essere eseguite utilizzando dei quanti per proteggersi le mani ed assicurarsi che non vi siano oggetti o persone nelle vicinanze

1. Togliere il cupolino di protezione dopo aver scollegato i tubi in plastica neri
2. Togliere il filtro ed il galleggiante e sciacquarli accuratamente (Fig. 11)
3. Sollevare il serbatoio, ruotario in senso antiorario e sfilarlo (Fig. 12).
4. Svuotare il serbatoio di recupero acqua sporca (Fig. 13), sciacquarlo accuratamente e pulire il tappo di scarico
5. Rimontare il tutto seguendo all'inverso le operazioni suddette

Per lo scarico dei liquidi usati per il lavaggio pavimenti, atteneri alleindicazioni riportate sull'etichetta e alle norme vigenti relative.

10.2 Pulizia tergipavimento

Pulire il tergipavimento con un getto d'acqua. Verificare lo stato di usura delle gomme, ed eventuallye girarle o sostituirle. L'accurata pulizia di tutto il gruppo di aspirazione garantisce una maggiordurata del motore aspirazione. Pulire il tubo del tergipavimento verificando che non vi siano ostruzioni (Fig. 10 - 2).

10.3 Puliziachio serbatoio soluzione

1. Sfilare il filtrone e sciacquarlo accuratamente (Fig. 7 - 1)
2. Riposizionare il filtro

10.4 Smontaggio spazzole a disco

1. Alzare il tergipavimento sollevando la leva di sollevamento tergipavimento (Fig. 8 - 3).
2. Alzare la macchina facendo leva sul manubrio
3. Azionare con impulsi il pulsante di avvio spazzola (Fig. 8-2)

La spazzola si sgancia automaticamente

Assicurarsi che non vi siano oggetti o persone nelle vicinanze

11 MANUTENZIONE SETTIMANALE

11.1 Sostituzione gomma posteriori tergipavimento

Se la gomma posteriore dei tergipavimento è usurata e non asciuga bene è possibile cancellare il bordo di asciugatura procedendo in quello modo:

1. Sfilare il tubo di aspirazione in plastica nero dal tergipavimento
2. Svitare i volantini di fissaggio e staccare il tergipavimento alla macchina
3. Togliere il fermo guarnizione posteriore dopo aver svitato tutti i volantini
4. Girare la guarnizione ed eventualmente sostiturla prestando attenzione al suo corretto allineamento rispetto al terreno
5. Rimontare il tutto ripetendo all'inverso le operazioni suddette

L'errato allineamento verticale delle guarnizioni influsce negativamente sulle prestazioni di asciugatura della macchina

11.2 Sostituzione gomma anteriore tergipavimento

Se la gomma anteriore del tergipavimento è usurata non si ottiene una buona aspirazione e quando la macchina non asciuga perfettamente. In tal caso per sostituirla procedere come segue:

1. Sfilare il tubo di aspirazione in plastica nero dal tergipavimento
2. Svitare i volantini di fissaggio e staccare il tergipavimento alla macchina
3. Togliere il fermo guarnizione anteriore (Fig. 10 - 1) dopo aver svitato i sistemi di fissaggio
4. Girare la guarnizione ed eventualmente sostiturla prestando attenzione al suo corretto allineamento rispetto al terreno
5. Rimontare il tutto ripetendo all'inverso le operazioni suddette

L'errato allineamento verticale delle guarnizioni influsce negativamente sulle prestazioni di asciugatura della macchina

11.3 Pulizia del tubo di aspirazione

In caso di aspirazione insufficiente è necessario controllare che il tubo di aspirazione non sia ostruito. Eventualmente pulirlo con un getto d'acqua immesso alla parte dove viene inserito nel serbatoio. Per farecisionProceedere nel seguente modo:

1. Staccare il tubo aspirazione alla sede sul serbatoio recupero
2. Pulirlo con un getto d'acqua immesso alla parte dove viene inserito nel serbatoio
3. Rimontare il tutto ripetendo all'inverso le operazioni suddette

Queste operazioni devono essere eseguite utilizzando dei guanti per proteggersi le mani ed assicurarsi che non vi siano oggetti o persone nelle vicinanze

11.4 Pulizia serbatoio di recupero acqua sporca

1. Svuotare il serbatoio svitando di alcuni giri il volantino del tappo ed extraendo quindi il tappo di scarico
2. Sciacquare il serbatoio e pulire la bocchetta
3. Riposizionare la bocchetta e il tappo di scarico

Queste operazioni devono essere eseguite utilizzando dei quanti per proteggersi le mani ed assicurarsi che non vi siano oggetti o persone nelle vicinanze

12 RISOLUZIONE DELLE PIU'COMUNI ANOMALIE DI FUNZIONAMENTO

12.1 Acqua sulle spazzole non sufficiente

1. Controllare che la valvola di regolazione portata sua sufficientemente aperta (Fig. 9-2)
2. Verificare che ci sua acqua nel serbatoio soluzione
3. Pulire l'elettrovalva (Fig.9-1) svitando imagnete eriavvitandolo dopla pulizia del corpo (Fig. 14).

12.2 Il tergipavimento non asciuga perfettamente

1. Controllare che il tergipavimento sia pulito
2. Controllare la corretta posizione del motore di aspirazione
3. Pulire il tubo di aspirazione (vedere "MANUTENZIONE SETTIMANALE")
4. Sostituire le guarnizioni, se usurate
5. Verificare il corretto allineamento verticale delle guarnizioni
6. Pulire o sostituire le ruote del tergipavimento

12.3 La macchina non pulisce bene

1. Controllare lo stato di usura delle spazzole ed eventualmente cambiarle. Le spazzole vanno cambiate quando le setole sono alte circa 15mm . Per la loro sostituzione videere "SMONTAGGIO SPAZZOLA" e "MONTAGGIO SPAZZOLA". Lavorare con le spazzoleccessivamente consumate puo provocare danni al pavimento.
2. Usare un tipo di spazzola diverso da quello montato di serie. Per lavori di pulizia su pavimenti dove lo sporco è particolarmente resistente, è consigliabile usare spazzole speciali che vengono fornite a richiesta, a seconda delle necessità.

12.4 Produzione eccessiva di schiuma

1. Controllare che sia stato usato detersivo a schiuma frenata. Eventualmente aggungere una minima quantita di liquido antischiuma nel serbatoio recupero.
2. Si teng a presente che si ha una maggior quantita di schiuma quando il pavimento è molto sporco ed in tal caso diluire maggiornente la soluzione detergente.

12.5 L'aspiratore non funziona

1. Controllare che la spia dell'interruttore di accensione del motore sua illuminata e, se non lo fosse, resettare la termica.
2. Verificare il corretto collegamento della batteria
3. Resettare la termica corrispondente.
4. Se il problema persististe contattare il rivenditore o il centro assistenza

12.6 Il motore spazzole non funziona

1. Controllare che la spia dell'interruttore di accensione del motore sua illuminata e, se non lo fosse, resettare la termica.
2. Verificare il corretto collegamento della batteria
3. Resettare la termica corrispondente.
4. Se il problema persiste contattare il rivenditore o il centro assistenza

12.7 La macchina non si avvia

1. Controllare che la batteria sia collegata correttamente
2. Controllare che la batteria sia carica
3. Controllare che la termica di protezione non sia intervenuta.
4. Se il problema persiste contattare il rivenditore o il centro assistenza

12.8 Protezioni termiche

La macchina è equipaggiata con i seguenti sistemi di protezione elettrica:

1. Termiche per basse correnti, sistemati all'esterno, per proteggere (Fig.15):

2. VERSIONE BATTERIA

3. il motore spazzola (30A)

4. i controlling elettronici (12A)
5. il motore di aspirazione (30A)

VERSIONE CAVO

• il motore spazzola (3A)
• il motore di aspirazione ed i controlli elettronici (8A)

12.9 Il motore elettrico gira ma la spazzola non ruota

1. La cinghia potrebbe essere bagnata. Verificare la presenza di eventuali perdite e, in loro assenza, attendere che la cinghia si asciughi
2. La cinghia potrebbe assere usurata o roffa. Provedere alla sua sostuzione

INFORMATION

Denominazione Commerciale / Commercial Name E14

Uso previsto / Use PULIZIA PAVIMENTI INDUSTRIAL / INDUSTRIAL CLEANING

Direttiva/Directive 2006/42/CE

Direttiva/Directive 2014/30/UE

Direttiva/Directive 2014/35/UE

Direttiva/Directive 89/391/CEE

Direttiva/Directive 85/374/CEE

Riferimento norme armonizzate / Reference harmonized standards:

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60335-1

EN 60335-2-72

EN 12100

Luogo e data del documento Place and date

Responsabile ufficio technique / Manager Engineering
