BEDIENUNGSANLEITUNG E14 Minuteman

Herrsteller	MINUTEMAN INTERNATIONAL INC.
Machinotyp	SCHEUERSAUGMASCHINE
Modell	E14B - E14220 - E14115
Seriennummer	YY WW 0000
Bruttogewicht / Reingewicht	Version mit Batterie 75,5 kg - 166 lb (mit Batterie) / 49 kg - 108 lb Kabel Version 49 kg - 108 lb / 40 kg - 88 lb
Spannung	12 V DC (B) 220 V DC (E) 115 V DC (E)
Maximale Leistung	490 W (B) 500 W (E)
Maximale Steigung	2 %
Schutzklasse	IP 22 (B) IP 23 (E)

Die in dieser Veröffentlichung enthaltenen Beschreibungen sind unverbindlich. Minuteman International Inc. besteht sich deshalb vor, jederzeit eventuelle Änderungen an den Elementen, den Details und dem gefelften Zubehör vorzunehmen, die sie für eine Verbesserung oder für jegliche Erfordernisse baulicher oder geschafflicher Art für angebracht hält. Die auch nur teilweise Wiedergabe der Texte und Zeichnungen, die in dieser Veröffentlichung enthalten sind, ist gemäß Gesetz verboten.

Minuteman International Inc. behält sich vor, Änderungen technischer Art und / oder an der Ausstattung vorzunehmen. Die Abbildungen sind als rein Beispiele zu betrachten und sind hinsichtlich Design und Ausstattung unverbindlich.

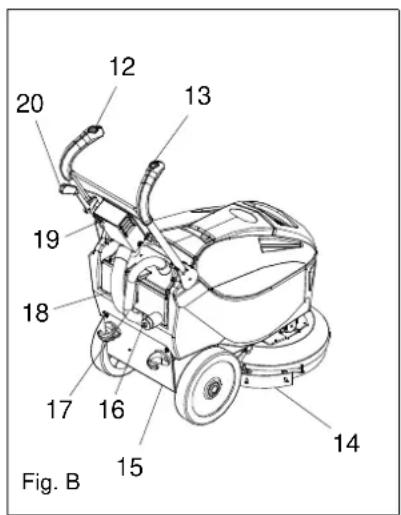

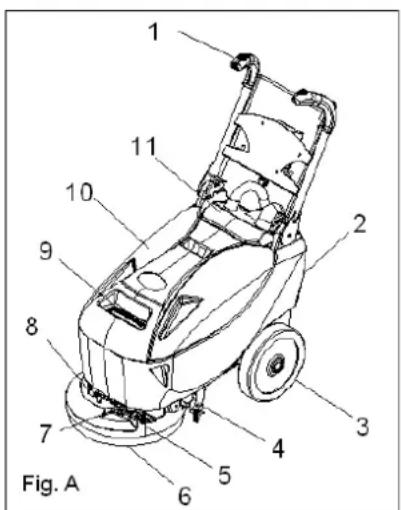

KOMPONENTEN DER MASCHINE

1 Griff

8

Elektroventil

15

Chassis

2 Frischwassertank

9

Wasserzulauffilter

16

Abflussverschluss

3 Rad

10

Schmutzwassertank

17

Schlauch der Saugfußes

4 SaugfuB

11 Abdeckung

18

Vakuumschlauch

5 Bürstenabdeckung

12

Saugschalter

19 Ladegerat

6 Bürste

13 Burstenschalter

20 Hubhebel des SaugfuBes

7 Hahn

14

Hintere Gummilippe

1 VORBEMERKUNG

Bei thisem Gerat handelt es sich um einen Scheuersaugmaschine, welche durch die mechanische Wirkung von einer Bürste und der chemische Wirkung einer Reinigungslösung in der Lage ist, zahlreiche Bodenarten zu reinigen, diverse Schmutzarten zu entfernen und gleichzeitig den entfernten Schmutz und die nicht vom Boden aufgenommene Reinigungslüssigkeit aufzusagen.

Das Gerät darf nur zum Reinigen von Böden eingesetzt werden. Eine optimale Funktion- und Wirkungsweise des Gerätes ist nur bei sachgerechter Anwendung und ordnungsgemäßer Haltung sichergestellt.

Jede darüber hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und alle Ansprüche gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen. Diese Betriebsanleitung und die Betriebsanleitungen der verbauten Komponenten sind in unmittelbarer Umgebung des Gerätes aufzubewahren und müssen dem Installations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich sein.

Bitte lesen Sie die Betriebsanleitung aufmerksam durch und erst bei vollständigem Verständnis der Anleitungen und Hinweisen kann die Inbetriebnahme des Gerätes erfolgen.

Wir machen Sie darauf aufmerksam, dass Sie bei Zweieln u./o. im Bedarfsfall immer den Einsatz des Fachpersonals der MINUTEMAN INTERNATIONAL INC. anfordern sollenn.

2 UBERNAHME DES GERÄTES

Be der Übernahme des Geräts muss sofort überprüft werden, ob alles auf dem Warenbegleitschein aufgeführte Material, angeliefert wurde und dass das Gerät, während des Transports, keine Schäden erlitten hat. Bei einer Beschädigung muss der Schadenumfang vom Frachtführer festgestellt werden. Nur unter Beachtung dieser Vorgehensweise ist es möglich das fehlende Material nachzuliefern und den Schadenersatz zu erhalten.

3 TECHNISCHE BESCHREIBUNG

		E14B	E14220	E14115
Flächenleistung	\( m^2/h - ft^2/h \)	1050 - 11302,11	1050 - 11302,11	1050 - 11302,11
Geschwindigkeit max.	m/min - ft/h	0/60 - 0/196	0/60 - 0/196	0/60 - 0/196
Arbeitsbreite	mm - in	350 - 13,78	350 - 13,78	350 - 13,78
Bürstengröße	mm - in	1 x 350 - 1 x 13,78	1 x 350 - 1 x 13,78	1 x 350 - 1 x 13,78
Bürstendruck	kg - lb	28 - 61,73	28 - 61,73	28 - 61,73
Regelung des Bürstendrucks		//	//	//
GröBe des Fußbodenreinigers/ Saugerbreite	mm - in	420 - 16,54	420 - 16,54	420 - 16,54
Senken/Anheiten des Saugfußes		Mechanisch	Mechanisch	Mechanisch
Frischwassertank	I - gal	16 - 4,23	16 - 4,23	16 - 4,23
Schmutzwassertank	I - gal	18 - 4,76	18 - 4,76	18 - 4,76
Tankmaterial		Polyäthylen	Polyäthylen	Polyäthylen
Spannung	V	12	220	115
Batteriekapazität (STANDARD DIN)	\( Ah_5 \)	65 (GEL/AGM)	//	//
GröBe des Batteriefachs (L x B x H)	mm - in	290x190x23511,42x7,48x9,25	//	//
Büstenmotor (nominelle Leistung)	W	1 x 250	1 x 250	1 x 250
Antriebsmotor (nominelle Leistung)	W	//	//	//
Vakuumotor (nominelle Leistung)	W	2 Stufen Rand 200	2 Stufen Rand 200	2 Stufen Rand 200
Wassersäule	mm - in H2O	540 - 21,26	710 - 27,95	710 - 27,95
Abmessungen (L x B x H)	mm - in	720x490x64528,35x19,29x25,39	720x490x64528,35x19,29x25,39	720x490x64528,35x19,29x25,39
Gewicht ohne Batterien	kg - lb	37,5 - 82,67	37,5 - 82,67	37,5 - 82,67

4 SYMBOLE AM GERÄT

Burstensymbol

Es kennzeichnet den Bürstenschalter (unabhängig ob Scheiben- oder Walzenbürsten).

Saugmotorsymbol

Es kennzeichnet den Saugschalter.

Symbol offenes Buch

Weist den Bediener darauf auf hin, dass vor der Inbetriebnahme des Gerätes das Handbuch gelesen werden muss.

5 SYMBOLE IM HANDBUCH

Warnsymbol

Für die Sicherheit von Bediener, Gerät und Umgebung müssen, die durch these Symbol eingeleiteten Textabschnittte, aufmerksam gelesen werden.

Warnsymbol

Zeigt den Gefahr von Gasausdünstungen und Entweichen von korrosiven Flüssigkeiten an.

Feuergefahr

Sich nicht mit offenen Flammen nahern.

Esistvorgeschreiben,Schutzhandschühezubenutzen.

6 VORBEREITUNG DER MASCHINE

6.1 Bewegung der verpackten Maschine

Die Maschine befindet sich in einer spezifischen Verpackung (Kiste + Zweiwege-Palette, die nur an der längeren Seite angehoben werden darf), so dass sie mit einem Wagen oder einem Gabelstapler bewegt werden kann. Das Gesamtgewicht beträgt 72,4 kg (48,9 ohne Batterien). Die Abmessungen der Verpackung lauten (Fig. 2):

A (Breite): 520 mm

B (Lange): 790 mm

C (Hohe): 770 mm

Gabelstapler oder Transportpalette mussen die Palette in der Mitte anheben. Das Pack muss sehr vorsichtig bewegt werden: mögliche Stöbe und unbegrundete Hebungen sind zu vermeiden. Verpackungskisten können 3-fach gestapelt werden.

6.2 Auspacken der Maschine

1. Schneiden Sie den Bandstahl mit Schneidezangen; passen Sie auf seine elastische Rückkehr auf.
2. Die obere Säume der Verpackung öffnen, die Bürste und den Saugfuß herausziehen (Fig. 3).
3. Die Verpackung nach oben aufziehen und die Maschine aus der Verpackungnehmen.
4. Den Vorderteil der Maschine aufheben und den Pappkarton wegräumen.
5. Heben Sie den Handgriff auf (siehe 6.7 Verstellung des Führungsgriffs) und, während Sie den Vorderteil der Maschine haben, schiben Sie nach vorne bis die vollständige Umgebung der Radspere.
6. Mit Hilfe einer Stützrampe tragen Sie die Maschine hinunter.
7. Bewahren Sie den Transportboden, den Pappkarton und die Stützrampe für eventuelle Transportbedürfnisse der Maschine auf.

6.3 Einsetzen der Batterie

Die Maschine ist mit einem eingebauten Batterieladegerat und einer gekapselten Gel-Batterie ausgestattet. Soll eine andere als die angelieferte Batterie verwendet werden, dürfen nur 12V 65A AGM oder Gel-Batterien benutzt werden. Die Batterien müssen in dem entsprechenden Batterieraum unter den Schmutzwassertank eingesetzt werden. Maße des Batterieraums: 290 × 190 × 235 (H) mm.

Die Anweisungen des Batterieherstellers oder -handlers, im Hinblick auf Wartung und tätigliches Aufladen der Batterie, müssen striek eingehalten werden. Alle Installations- und Wartungsarbeiten müssen vom Fachpersonal ausgeführrt werden. Vor dem Einschalten der Maschine muss überprüft werden, ob die Batterie mit der korrekten Polarität angeschlossen ist. Die Nachladenoperationen sollen in gelüfteten Stellen und welt von Wärmequellen erfolgen.

Beim Umgehen mit Batterien, soll immer die den aktuellen Gesetzen entsprechende Schutzkleidung getragen werden. Vor dem Hantieren mit Batterien müssen insbesondere alle Metallgegenstände, wie zum Beispiel Ringe, Halsketten und Uhren an Hand, Handgelenk und Hals, ausgezogen werden. Keine metallischen Gegenstände auf die Batterie anlehnen.

Zum Einsetzen der Batterie sind folgende Schritte erforderlich:

1. Die Schläuche von der Abdeckung entfernen.
2. Den Schmutzwassertank abnehmen.
3. Die Batterie in dem geeigneten Batterieraum einlagen, so dass die Pole in Richtung der rückwärftigen Seite der Maschine zeigen. Darauf Acht geben, dass Sie nicht gegen die umgebenden Wände stoßen, um Maschine oder Batterie nicht zu beschädigen.

6.4 Entnehmen der Batterie

Zum Entnehmen der Batterie sind folgende Schritte erforderlich:

1. Die Schläuche von der Abdeckung entfern.
2. Den Schmutzwassertank abnehmen.
3. Die Batterie vom Netz trennen.
4. Die Batterie nach oben herausziehen. Darauf Acht geben, dass Sie nicht gegen die umgebenden Wände stoßen, um Maschine oder Batterie nicht zu beschädigen.

6.5 Aufladen der Batterie

Die Maschine mit dem mitgelieferten Kabel an eine 220V-Steckdose anschließen. Wahrend des Aufladevorgangs leuchtet die rote Signalleuche am Batterieladegerät (Fig. 4). Nach Beendigung des Ladevorgangs leuchtet die grüne Signalleuche (Fig. 4).

Um die Batterie nicht dauerhaft zu schädigen, ist es unbedingt nötig die komplette Entladung dieser zu vermeiden. Dafür soll sie, innerhalb weniger Minuten, nachdem das Signal der entladenen Batterie aufleuchtet, aufgeladen werden.

Lassen Sie die Batterie sich nicht komplett entladen, selbst wenn die Maschine nicht benutzt wird.

Überprüfen, ob das Ladegerät zu Kapazität und Typ (Blei/Säure oder GEL und Äquivalente) der eingebauten Batterien geeignet ist. Eine GEL-Batteriearfniem mit einem ungeeigneten Ladegerät geladen werden. Die Anweisungen des Batterie- und Ladegeratherstellers mnen achtsam beachtet werden.

Gefahr von Gasausdunstungen und Entweichen von korrosive Flüssigkeiten.

Feuergefahr: sich nicht mit offenen Flammen annahern.

6.6 Batterie-Ladezustandsanzeige

Die Batterie-Ladezustandsanzeige besteht aus 3 LED-Anzeigen, welche den ungebahren Grad der Batterieladung angegeben (Fig. 4).

Grün = Batterie geladen

Gelb = Batterie teilweise verbraucht

Rot = Batterie leer, der Bürstmotor und der Saugmotor schalten automatisch ab.

Der Bürstmotor und der Vakuummotor schalten ein paar Sekunden nach dem Aufleuchten des roten LED automatisch ab. Um die Maschine zur Aufladestelle zu bringen, haben Sie den Vorderteil der Maschine an und bewegen sie auf den Stützrollen.

6.7 Verstellung des Führungsgriffs

Der Führungsgriff, der zum Verpacken umgeklappt war, muss in Arbeitsposition gebracht werden; davon führen Sie folgende Schritte durch:

1. Stecken Sie den Schlauch mit dem größeren Durchmesser in die linke Anschlussbuchse der Abdeckung ein. (Fig. - 1)
2. Stecken Sie den Schlauch mit dem kleineren Durchmesser in die rechte Anschlussbuchse der Abdeckung ein. (Fig.5-2)
3. Ziehen Sie den in dem Abbildung angezeigten Hebel, um den Führungsgriff hochzuheiten (Fig. 6 - 1).
4. Bewegen Sie den Führungsgriff und bringen Sieihn in Arbeitsposition (Fig. 6 - 2).

6.8 Montage der Scheibenbürste

1. Heben Sie den Bodenwischer hoch, falls er sich in Arbeitsposition befindet (Fig. 8 - 3).
2. Heben Sie die Maschine hoch, indem man auf den Führungsgriff runterrückt.
3. Neigen Sie die Maschine auf die Bürste: die Bürste soll sich in der Mitte der Bürstenabdeckung befinden.
4. Den Bürstenschalter drücken (mit Impulse) (Fig. 8 - 2).
5. Die Bürste hakt automatisch an.

Um Schaden an den Fußboden zu vermeiden, soll die Typologie der Bürsten und der Scheiben für die zu sαübernde Oberfläche geeignet sein. Stellen Sie safer, dass keine Personen oder Gegenstände sich in der Nähe der Maschine befinden.

6.9 Schmutzwassertank

Überprüfen, ob der Ablassstöpsel gut eingeschraubt ist und die Blende komplett auf der Sauglippe anlehnt.

6.10 Reinigungslösung

Befüllen Sie den Frischwassertank mit klarem Wasser, das eine Temperatur von 50^ nicht überschreitet, (Fig. 7); dann füllen Sie den Tank mit dem flüssigen Reinigungsmittel in der Koncentration und auf die Weise nach, wie vom Reinigungsmittelhersteller empfohlen ist. Nur einen geringen Prozentsatz an Reinigungsmittel verwenden, um eine übermögige Schaumentwicklung zu verhindern, da zu viel Schaum den Ansaugmotor schädigen kann.

Immer ein schwach schäumendes Reinigungsmittel verwenden. Vor der Arbeit soll eine Mindestmenge an Entschaumer in den Schmutzwassertank eingefüllt werden, um Schaumbildung zu vermeiden. Niemals reine Säure verwenden. Nachdem der Tank aufgefüllt wird, bringen Sie den Deckel der Einfūlöffnung wieder an. Entleeren Sie den Schmutzwassertank bei jedem Wasser- und Reinigungsmittelwechsel.

7 ALLGEMEINE SICHERHEITSVORSCHRIFTEN

1. Die nachstehenden Vorschriften müssen aufmerksam befolgrt werden, um Verletzungen des Bedieners und Schäden am Gerät zu vermeiden.
2. Das Gerat darf nur durch berechtigtes und auf die Bedienung eingeschultes Personal verwendet werden.
3. Lesen Sie aufmerksam die am Gerat angebrachten Schlder, verdecken Sie diese auf keinen Fall und bei Beschädigung wechseln Sie diese aus.
4. Vor Inbetriebnahme des Gerätes sind alle Kommando- und Sicherheitseinstellungen für eine vorschfristmäßige Nutzung zu überprüfen.
5. Vor dem Gebrauch des Gerats überprüfen Sie, ob alle Turen und Abdeckungen geschlossen sind, wie in der vorliegenden Bedienungs- und Wartungsanleitung angegeben.
6. Das Gerät darf nur auf Oberflächen verwendet werden, deren Tragkraft das Maschinengewicht aushälte.
7. Wahlend des Betriebs des Geräts achten Sie auf andere Personen und vor allem auf Kinder.
8. Vermischen Sie keine verschiedene Reinigungsmittel miteinander, damit sich keine schädlichen Gase bilden.
9. Die Lagertemperatur muss zwischen -0^ und +50^ liegen.
10. Betriebsbedingungen: Raumtemperatur zwischen 5^ und 40^ bei relative Luftfeuchtigkeit von 30% bis +50^ .
11. Keine Flüssigkeitsbehälter auf dem Gerät setzen.
12. Verwenden Sie das Gerät nicht als Transportmittel.
13. Keine Saurelösungen verwenden, die das Gerät beschädigen oder Personen verletzen konnten,
14. Die Bürsten sollen nicht bei ausgeschalteten Gerät laufen, damit der Boden nicht beschädigt wird.
15. Keine entzündlichen, verpuffenden, explosiven, atzenden und giftingigen Flüssigkeiten oder Stoffe aufsagen.
16. Benutzen Sie das Gerät nicht in explosionsgeführter Umgebung.
17. Im Brandfall einen Trockenlöscher verwenden. Kein Wasser benutzen.
18. Das Gerät nicht im Regen einsetzen.
19. Wahlend der Inbetriebnahme nie die Hauben oder die Schutzabdeckungen öffnen.
20. Nicht an Regale oder Gerüste stoßen, von denen Gegenstände herunterfallen konnten.
21. Das Gerät nicht auf Flächen verwenden, deren Neigungswert über der Typenschildangabe liegt.
22. Das Gerät muss die Wasch- und Trockenarbeiten gleichzeitig ausführten. Hiervon abweichende Arbeiten sind den Bereichen vorbehalten, zu denen Unberechtigten des Zugangs untersagt ist. Nasse Bodenbereiche sind durch spezielle Hinweissschilder zu kennzeichnen.
23. Bei Betriebsstörungen des Geräts ist zu überprüfen, ob der Grund hierfür bei einer nicht erfolgen, regelmäßigen Wartung liegt. Andernfalls den Kundendienst der MINUTEMAN INTERNATIONAL INC. verständigen.
24. Für den Austausch von Geräteilen sind MINUTEMAN INTERNATIONAL INC. ORIGINAL-Ersatzteile bei einem Vertragshändler bzw. berechtigtem Fachhändler anzufordern
25. Nur Originalbürsten der MINUTEMAN INTERNATIONAL INC. gemäß der Angaben im Abschnitt „WAHL UND EINSATZ DER BÜRSTEN" verwenden.
26. Um Verkalkungen am Filter des Lösungstanks zu vermeiden, fullen Sie die Reinigungslösung nicht wie Stunden vor dem Gebrauch des Geräts ein.
27. Bei allen Wartungsarbeiten die Stromversorgung des Geräts unterbrechen.
28. Nach jeder Wartung stellen Sie die elektrische Verbindungen wieder her.
29. Entfernen Sie keine Schutzeinrichtungen, die nur mit Hilfe von Werkzeug abgenommen werden können.
30. Reinigen Sie das Gerät nicht mit einem direkten Wasserstrahl, Hochdruckreinigern oder atzenden Substanzen.
31. Alle 200 Betriebsstunden lessen Sie das Gerät vom Kundendienst der MINUTEMAN INTERNATIONAL INC. überprüfen.
32. Die Abnutzung und der Verschleiß des Versorgungskabels müssen überprüft werden; bei Beschädigungen tauschen Sie das Kabel vor Inbetriebnahme aus; der Austauscharf ledigious von für diesen Einsatz geschultem Fachpersonal durchgefuhrt werden.
33. Entsorgen Sie das Verbrauchsmaterial unter genauer Befolgung der geltenden Bestimmungen.
34. Bei Verschrottung mussen die verschiedene Materialien, aus denen das Gerät zusammengebaut ist, sorgfältig getrennt werden und gemäß geltender Bestimmungen authorisiertem Entsorgungsfachpersonal übergegeben werden.
35. Altbatterien enthalten keine biologisch abbaubaren Gefahrenstoffe. ihre Entsorgung muss daher gemäß der geltenden Bestimmungen für gefährliche und/oder schädliche Substanzen durch Fachpersonal erfolgen.
36. Die Maschinearf nicht unbewacht und in Betrieb verlassen werden. Es ist sicherzustellen, dass Kinder und unqualifiziertes Personal sie nicht benutzen.
37. Verwenden Sie nicht die Maschine in gefährlichen Stellen.
38. Benutzen Sie keine zu weite Kleidungsstücke oder Accessoires, die sich in bewegenden Teilen verstricken können.
39. Wahlend der Fußbodenreinigung befindet sich der Arbeitsplatz des Bedienpersonals am Führungsgriff hinter dem Gerät. Am Gerätarf jeweils nur eine Bedienperson arbeiten.
40. Neben den Arbeitsssicherheitsbinheiten in dieser Betriebsanleitung sind die für den Einsatzbereich des Gerätes allgemein gütigen Sicherheits-und Unfallverhütungsvorschriften sowie die geltenden Umweltschutzbestimmungen zu beachten.
41. Ungeschultes Personal oder Personen, die unter Einfluss von Drogen, Alkohol oder der Reaktionsfähigkeit beeinflussender Medikamenten stehen, dürfen am und mit dem Gerät keinerlei Arbeitsen ausführten.

8 ARBEITEN

8.1 Vorbereitung auf den Maschineneinsatz

1. Bereiten Sie die Maschine für die Arbeit vor: es ist sicherzustellen, dass die schwarzen Kunststoffschläuche korrekt an der Abdeckung angebracht sind (Fig. 5). Zur Verdeutlichung der korrekten Schlauchanschlüsse siehe Abschnitt 6.7, Punkte 1 und 2.
2. Versichern Sie sich, dass das Regulierungsventil geöffnet ist (Fig. 9 - 2).
3. Den Saugschalter drucken (Fig. 8 - 1).
4. Durch Drücken nach unter des entsprechenden Hebels den Bodenwischer absenken (Fig. 8 - 3).
5. Den Burstenschalter drucken (mit Impulse) (Fig. 8 - 2).
   Jetzt wird die Maschine ihren Dienst wirksam verrichten, bis die Reinigungslösung aufgebraucht ist.

Vor dem Verwenden der Maschine überprüfen Sie alle Steuerungen, um sie korrekt zu benutzen. Es ist zu vermeiden, auf Senkungen oder Gegenstände hinaufzugehen. Sich nicht mit Hände, Fuß oder andere Gegenstände an den laufenden Bürsten nahern.

Das rote LED (Fig. 4) leuchtet am Batterieladegerat auf, wenn der Ladezustand zu niedrig wird. Der Bürstenmotor und der Saugmotor schalten automatisch ab. Die Batterien müssen sochnell wie möglich aufgeladen werden. Um die Maschine zur Aufladestelle zu bringen, muss die Vorderseite der Maschine angehoben werden und auf den Stützrollen bewegt werden.

8.2 Überlaufvorrichtung

Die Maschine verfügbar über einen Filter, der den Ansaugmotor stoppt, wenn der Schmutzwassertank voll ist. In dieser Fall muss der Tank entleert werden.

8.3 Zugkraft

Dieser Maschinenvorschub kommt durch das Drehen der leicht schrag angeordneten Bürste zustande. Auf dieser Weise wird die Maschine nach vorne bewegt.

Beim Rückwartsfahren haben Sie den Bodenwischer an.

9 ARBEITSENDE

Nach der Arbeit und vor dem Ausführren von Wartungsarbeiten aufmerksam folgende Maßnahmen durchführten:

1. Den Bürstenschalter abschalten (Fig. 8 - 2).
2. Den Saugschalter abschalten (Fig. 8 - 1).
3. Bringen Sie die Maschine an einen geeigneten Ort, um das Brauchwasser abzulassen.
4. Den Schmutzwassertank leeren.

Bei diesen Arbeiten/TRagen Sie Handschuhe, um nicht mit gefährlichen Lösungen in Kontakt zukommen. Versichern Sie sich, dass sich keine Personen oder Gegenstände in der Naze befinden.

1. Reinigen Sie den Bodenwischer mit einem Wasserstrahl. Der Bodenwischer soll angehoben sein, wenn die Maschine nicht benutzt wird, damit die Gummilippen keine dauerhafte Verformung erleiden.
2. Entfernen Sie die Bürste und reinigen sie mit einem Wasserstrahl.

10 TÄGLICHE WARTUNG

10.1 Reinigung des Schmutzwassertanks

Dabei tragen Sie immer Handschuhe, um nicht mit gefährlichen Lösungen in Kontakt zukommen. Versichert Si esich,dassichke Personen oder Gegenstände in der Nane befinden.

1. Nach dem Entfernen der schwarzen Kunststoffschläuchenehmen Sie die Schutzverkleidung ab.
2. Den Filter und den Schwimmer vorsichtig entfernen und abspullen (Fig. 11).
3. Den Schmutzwassertank anheben, entgegen dem Uhrzeigersinn drehen und abnehmen (Fig. 12).
4. Den Schmutzwassertank entleeren (Fig. 13), vorsichtig abspullen und den Ablassstöpsel reinigen.
5. Bauen Sie alles in umgekehrter Reihenfolge ein.

Zum Ableiten der für die Bodenreinigung verwendeten Flüssigkeiten befolgen Sie die Anweisungen auf dem Etikett der Seite und die geltenden Gesetze.

10.2 Reinigung des SaugfuBes

Den Bodenwischer mit einem Wasserstrahl reinigen. Überprüfen Sie den Zustand der Gummilippen, drehen sie um und ersetzen diesen gegen neuen, falls nötig. Eine gründliche Reinigung des gesamten Ansaugaggregats stellt eine langere Nutzungsdauer des Saugmotors sicher. Reinigen Sie den Wischerschlauch und stellen Sie sicher, dass er nicht verstopft ist (Fig. 10 - 2).

10.3 Reinigung des Frischwassertanksfilters

1. Entferen und reinigen Sie den Filter (Fig. 7 - 1).
2. Setzen Sie den Filter wieder ein.

10.4 Ausbau der Scheibenbürsten

1. Durch Hochziehen des entsprechenden Hebels, haben Sie den Bodenwischer hoch (Fig. 8 - 3).
2. Durch Drucken des Hebels haben Sie die Maschine hoch.
3. Den Burstenschalter drucken (mit Impulse) (Fig. 8 - 2).

Die Bürste hakt automatisch ab.

Stellen Sie sicher, dass sich keine Personen oder Gegenstände in der Nähe der Maschine befinden.

11 WÖCHENTLICHE WARTUNG

11.1 Austausch der hinteren Gummilippe des Saugfußes

Ersetzen Sie die zum Trocknen verwendete Kante der hinteren Gummilippe am Bodenwischer wie folgt, falls sie abgenutzt ist und nicht richtig trocknet:

1. Entfernen Sie den schwarzen Kunststoffansaugschlauch vom Bodenwischer.
2. Schrauben Sie die Verriegelungshandrader ab und entfern den Sie den Bodenwischer
3. Schrauben Sie die Handräder ab und entfern den Sie den hinteren Sauglippenhaken.
4. Drehen Sie die Gummilippe um oder eventuell ersetzen sie; stellen Sie safer, dass sie korrekt mit dem Boden ausgerichtet ist.
5. Bauen Sie alles in umgekehrter Reihenfolge ein.

Wenn die Gummilpe nicht korrekt senkrecht ausgerichtet ist, trocknet die Maschine nicht perfekt.

11.2 Austausch der vorderen Gummilipe des SaugfuBes

Wenn die vordere Gummilippe am Bodenwischer abgenutz ist, ist die Ansaugleistung schlecht und die Maschine trocknet nicht perfekt. Zum Ersetzen der Gummilippe führen Sie die folgende Maßnahmen durch:

1. Entfernen Sie den schwarzen Kunststoffansaugschlauch vom Bodenwischer.
2. Schrauben Sie die Verriegelungshandrader ab und entfern den Sie den Bodenwischer.
3. Schrauben Sie die Verriegelungshandrader ab und entfern den den vorderen Sauglippenhaken (Fig. 10 - 1).
4. Die Gummilipe umdrehen oder ersetzen, falls nötig; stellen Sie safer, dass sie korrekt mit dem Boden ausgerichtet ist.
5. Bauen Sie alles in umgekehrter Reihenfolge ein.

Wenn die Gummilippe nicht korrekt senkrecht ausgerichtet ist, trocknet die Maschine nicht perfekt.

11.3 Reinigung des Ansaugschlauchs

Wenn die Ansaugleistung ungenügd ist, muss überprüft werden, ob das Ansaugrohr verstopft ist. Wenn notwendig, reinigen Sie es mit einem Wasserstrahl, der von der Seite eingelassen wird, an der der Schlauch in den Tank geführt wird:

1. Das Saugrohr vom Schmutzwassertank abziehen
2. Reinigen Sie es mit einem Wasserstrahl, der von der Seite eingelassen wird, an der der Schlauch in den Tank gefuhr wird
3. Bauen Sie alles in umgekehrter Reihenfolge ein.

Bei diesen Arbeiten tragen Sie Handschuhe zum Schutz vor Kontakt mit gefährlichen Stoffen und Lösungen ; stellen Sie safer, dass sich keine Personen oder Gegenstände in der Nähe der Maschine befinden.

11.4 Reinigung des Schmutzwassertanks

1. Entleeren Sie den Schmutzwassertank durch den Schlauch, indem Sie das Handrad ein paar Umdrehungen aufdrehen; dannziehen Sie den Stöpsel Heraus.
2. Spulen Sie den Tank aus und reinigen Sie die Einfüllöffnung.
3. Die Einfüllöffnung und den Stöpsel wieder an ihrem Platz anbringen.

Bei diesen Arbeiten tragen Sie Handschuhe zum Schutz vor Kontakt mit gefährlichen Stoffen und Lösungen; stellen Sie safer, dass sich keine Personen oder Gegenstände in der Nähe der Maschine befinden.

12 FUNKTIONSKONTROLLE

12.1 Keine ausreichende Versorgung der Bürsten mit Wasser

1. Prufen, ob das Regulierungsventil ausreichend welt geöffnet ist (Fig. 9 - 2).
2. Prufen, ob Wasser im Frischwassertank ist.
3. Reinigen Sie das Elektroventil (Fig. 9 - 1), indem Sie den Magneten abschrauben und, nach dem Reinigen, setzen sieihn wieder ein (Fig. 14).

12.2 Der Bodenwischer trocknet nicht perfekt

1. Prufen, ob der Bodenwischer sauber ist.
2. Prufen, ob der Saugmotor die richtige Stellung hat.
3. Das gesamte Saugaggregat reinigen (siehe WÖCHENTLICHE WARTUNG).
4. Abgenutzte Gummilippen auswechseln.
5. Überprüfen Sie die korrekte senkrechte Ausrichtung der Gummilippen.
6. Die Bodenwischerrollen saubern oder ersetzen.

12.3 Die Maschine reinigt nicht gut

1. Den Zustand der Bürste prufen und ggf. die Bürste ersetzen. Die Bürste muss ersetzt werden, wenn die Borsten ca. 15 mm lang sind. Zum Austauschen der Bürste siehe "AUSBAU DER BÜRSTE" und "MONTAGE DER BÜRSTE". Eine zu viel abgenutzte Bürste kann den Boden beschädigen.
2. Eine andere als die Standardbürste verwenden. Zum Reinigen von Böden mit besonders hartnäckigem Schmutz, empfehlen wir die Verwendung von Spezialbürsten, die auf Anfrage und gemäß ihrer speziellen Anforderungen gefelfert werden.

12.4 Übermässige Schaumentwicklung

Prufen Sie, ob ein Reinigungsmittel mit geringer Schaumentwicklung verwendet wurde. Falls nötig, eine geringe Menge an Entschaumer dem Schmutzwassertank beifugen.

Denken Sie daran, dass sich mehr Schaum entwickelt, wenn der zu saübernde Boden nicht besonderss schmutzig ist. In dieser Fall verwenden Sie eine höher verdünne Reinigungslösung.

12.5 Das Saugaggregat arbeitet nicht

1. Prufen, ob die Motor-Signalleuche leuchtet. Wenn dies nicht der Fall ist, setzen Sie die Schutzvorrichtung darüber.
2. Prufen, ob die Batterie korrekt angeschlossen ist.
3. Die entsprechende Schutzvorrichtung zurücksetzen.
4. Wenn das Problem weiter besteht, sich an den Handler oder den Kundendienst wenden.

12.6 Der Bürstenmotor lauft nicht

1. Prufen, ob die Motor-Signalleuche leuchtet. Wenn dies nicht der Fall ist, die Schutzvorrichtung zurücksetzen.
2. Prufen, ob die Batterie korrekt angeschlossen ist.
3. Die entsprechende Schutzvorrichtung zusücksetzen.
4. Wenn das Problem weiter besteht, sich an den Handler oder dem Kundendienst wenden.

12.7 Die Maschine startet nicht

1. Prufen, ob die Batterie korrekt angeschlossen ist.
2. Prufen, ob die Batterie geladen ist.
3. Prufen, dass der Schutz nicht in Betrieb ist.
4. Wenn das Problem weiter besteht, sich an den Handler oder dem Kundendienst wenden.

12.8 Elektrische Schutzvorrichtungen

Die Maschine ist mit den folgenden elektrischen Schutzvorrichtungen ausgestattet:

1. AuBen an der Maschine angebrachte Schwachstrom-Sicherungen zum Schutz (Fig. 15):

BATTERIEVERSION

des Bürstenmotors (30A)
der Steuerung (12A)

des Saugmotors (30A)

KABELVERSION

des Bürstenmotors (3A)
des Saugmotors und der Steuerung (8A)

12.9 Der Bürstenmotor arbeitet, aber die Bürsten drehen sich nicht

1. Der Riemen konnte Nass sein. Prufen Sie ihren Dichtigkeit und, falls keines Problem vorliegt, warten Sie bis der Riemen trocken ist.
2. Der Riemen konnte abgenutzt oder gebrochen sein. Ersetzen Sie den Riemen.

MINUTEMAN INTERNATIONAL INC.
