MANUALE UTENTE DV90T6240LKS2 SAMSUNG

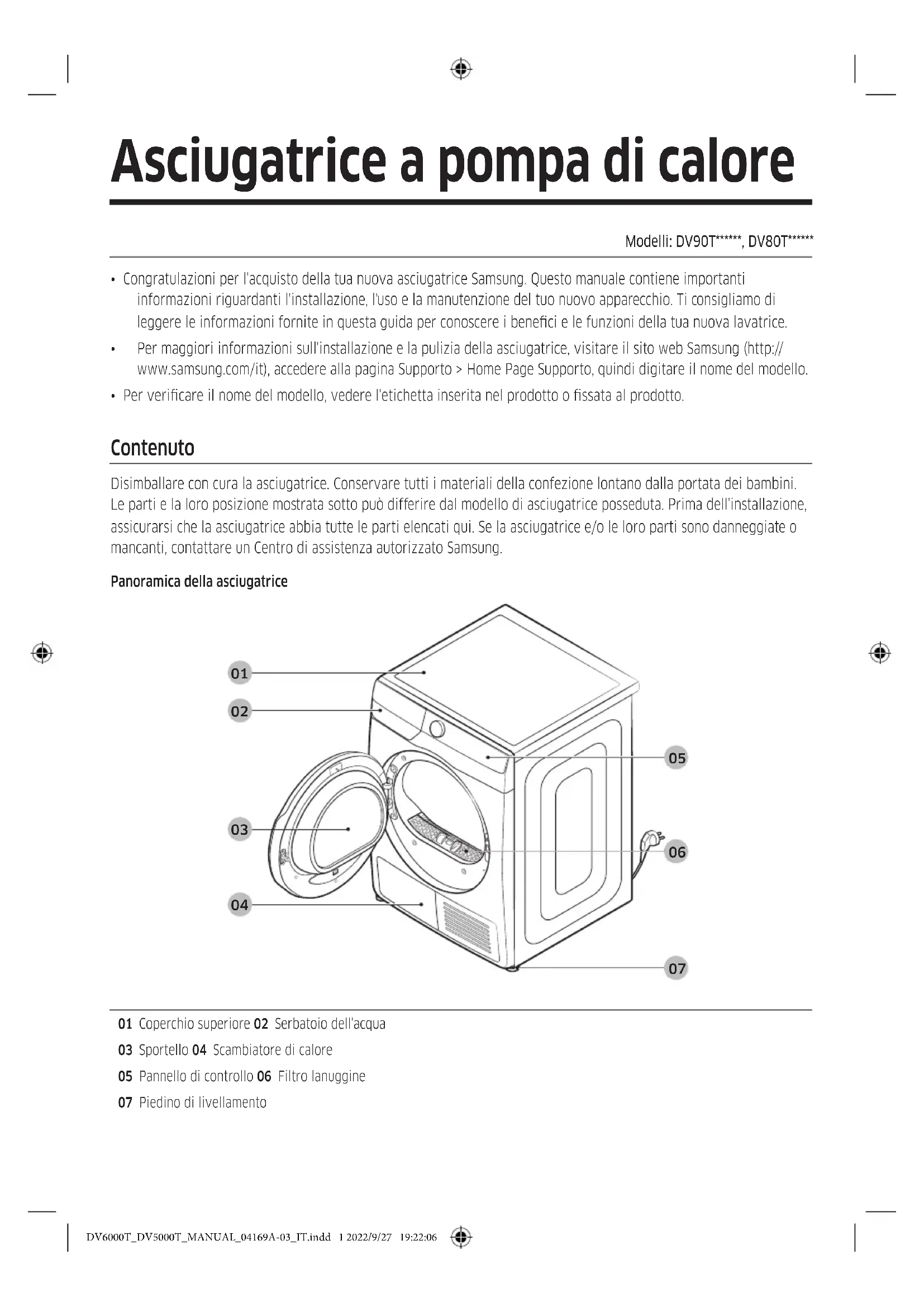

• Congratulazioni per l'acquisto della tua nuova asciugatrice Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di leggere le informazioni fornite in questa guida per conoscere i beneci e le funzioni della tua nuova lavatrice.

• Per maggiori informazioni sull'installazione e la pulizia della asciugatrice, visitare il sito web Samsung (http:// www.samsung.com/it), accedere alla pagina Supporto > Home Page Supporto, quindi digitare il nome del modello.

• Per vericare il nome del modello, vedere l'etichetta inserita nel prodotto o ssata al prodotto. Contenuto Disimballare con cura la asciugatrice. Conservare tutti i materiali della confezione lontano dalla portata dei bambini. Le parti e la loro posizione mostrata sotto può differire dal modello di asciugatrice posseduta. Prima dell'installazione, assicurarsi che la asciugatrice abbia tutte le parti elencati qui. Se la asciugatrice e/o le loro parti sono danneggiate o mancanti, contattare un Centro di assistenza autorizzato Samsung. Panoramica della asciugatrice

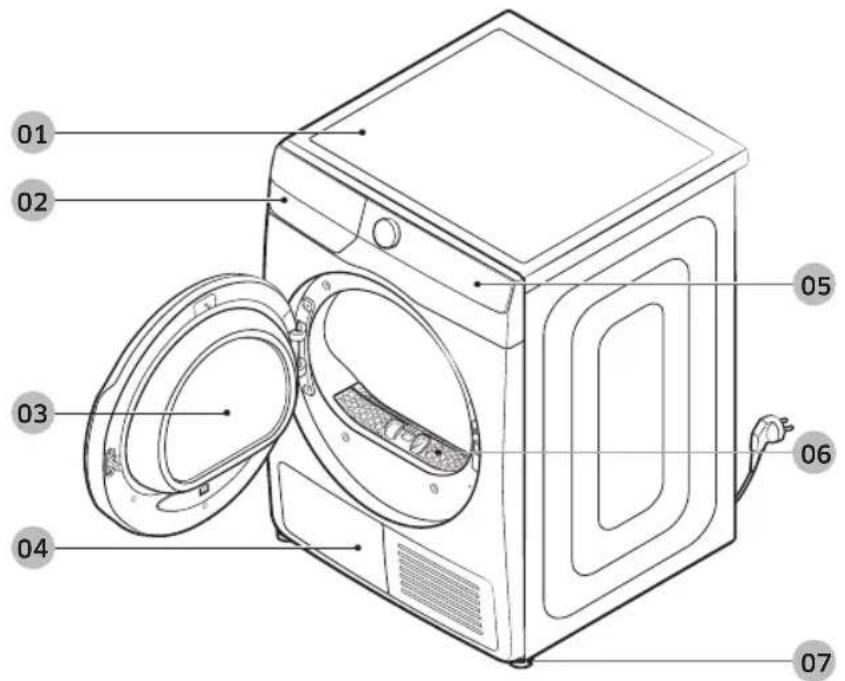

01 Coperchio superiore 02 Serbatoio dell'acqua 03 Sportello 04 Scambiatore di calore 05 Pannello di controllo 06 Filtro lanuggine 07 Piedino di livellamento DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 1 2022/9/27 19:22:06Italiano2 Accessori (in dotazione) Guida del tubo Fascetta Connettore tubo Tubo scarico lungo (2 m) Griglia di asciugatura (solo modelli che ne sono dotati) Spazzola di pulitura Accessori (non in dotazione) Kit staffe-sovrapposizione (Parte # SK-DH; SK-DA; SKK-DF) NOTA

• Per le istruzioni relative alla sovrapposizione della asciugatrice, vedere il manuale di installazione in dotazione al kit per sovrapposizione.

• Per informazioni sul tipo di modello di kit per la sovrapposizione da usare per sovrapporre l’asciugatrice alla lavatrice, vedere il manuale dell’utente allegato alla lavatrice Samsung. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 2 2022/9/27 19:22:07Italiano 3 Informazioni di sicurezza Simboli di sicurezza importanti Signicato delle icone e dei simboli riportati in questo manuale dell'utente: AVVERTENZA Pericoli o pratiche non sicure che possono causare lesioni personali gravi e/o danni alla proprietà e perno la morte.. ATTENZIONE Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni alla proprietà. NOTA Indica il rischio di lesioni personali o danni materiali. Leggere le istruzioni La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni personali. Seguire le istruzioni scrupolosamente. Una volta letto, conservare il manuale per una futura consultazione. Leggere tutte le istruzioni per la sicurezza prima di utilizzare l'apparecchio. Così come per tutte le apparecchiature che usano l'elettricità e prevedono parti in movimento, sussistono potenziali pericoli. Per un utilizzo sicuro dell'apparecchio, familiarizzare con le funzioni e prestare attenzione durante l'uso. AVVERTENZA - Rischio di incendio

• L'installazione dell'asciugatrice deve essere eseguita da un tecnico qualicato.

• Installare l'asciugatrice in base alle istruzioni fornite dal produttore e alle normative locali.

• Al ne di ridurre il rischio di gravi lesioni personali talvolta letali, seguire le istruzioni di installazione fornite. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 3 2022/9/27 19:22:07Italiano4 Importanti precauzioni di sicurezza AVVERTENZA Per ridurre i rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni:

1. Questo prodotto non deve essere utilizzato da bambini e adulti che

abbiano ridotte capacità siche, sensoriali o mentali o siano privi di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l’uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.

2. Per l'uso in Europa: Questo apparecchio può essere utilizzato da

bambini di età superiore agli 8 anni e da persone con ridotte capacità siche, sensoriali o mentali o senza esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile, o nel caso in cui abbiano ricevuto informazioni speciche sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi ad esso associati. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere eseguite da bambini senza la supervisione di un adulto.

3. Sorvegliare i bambini afnché non giochino con l’apparecchio.

4. Se il cavo di alimentazione è danneggiato, richiederne la

sostituzione al produttore, a un tecnico dell'assistenza o un tecnico specializzato al ne di evitare potenziali pericoli

5. Utilizzare il nuovo set di tubi in dotazione all’apparecchio senza

riutilizzare i tubi vecchi.

6. Vericare che tappeti o altri oggetti non ostruiscano le aperture

di ventilazione dell’apparecchio se queste sono poste alla base del prodotto. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 4 2022/9/27 19:22:07Italiano 5

7. Per l'uso in Europa: Senza una costante supervisione da parte di

un adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio.

8. ATTENZIONE: Per evitare i rischi connessi a un ripristino

involontario del fusibile termico, non alimentare l’apparecchio attraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato dalla utility.

9. Non utilizzare l'asciugatrice se per la pulizia sono stati utilizzati

prodotti chimici industriali.

10. Il retino di raccolta della lanuggine deve essere pulito regolarmente,

nei modelli che lo richiedono.

11. Non lasciare accumulare lacci intorno all'asciugatrice. (non

applicabile per gli apparecchi con sato verso l'esterno)

12. Garantire un'adeguata ventilazione per evitare che nell'ambiente

ristagni il usso di ritorno di gas provenienti da apparecchi che bruciano altri combustibili, incluso amme libere.

13. Non utilizzare l'asciugatrice per asciugare capi non lavati.

14. I capi contaminati da sostanze quali olio di cottura, acetone,

alcol, petrolio, cherosene, smacchiatori, trementina, cere e deceranti devono essere lavati in acqua calda con una quantità di detersivo maggiore rispetto alla dose normale prima di asciugarli nell'asciugatrice.

15. Capi in gomma schiuma (latex), cufe da doccia, tessuti

idrorepellenti, articoli rivestiti in gomma e indumenti o cuscini riempiti di gomma piuma non devono essere asciugati nella asciugatrice. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 5 2022/9/27 19:22:07Italiano6

16. Gli ammorbidenti o i prodotti simili devono essere usati secondo

quanto specicato nelle istruzioni dei singoli prodotti.

17. La parte nale del programma di asciugatura non utilizza calore

(ciclo di raffreddamento) per garantire che i capi non subiscano danni causati dalla temperatura.

18. Rimuovere dalle tasche eventuali oggetti quali accendini e

19. AVVERTENZA: Non interrompere mai il funzionamento

dell'asciugatrice prima della ne del programma. Se ciò dovesse accadere, estrarre tutti i capi e stenderli per consentire la dissipazione del calore.

20. L'aria di scarico non deve essere convogliata in una canna fumaria

utilizzata per lo scarico di fumi generati da apparecchi che bruciano gas o altri combustibili.

21. Per poter aprire lo sportello dell'asciugatrice liberamente e senza

ostacoli, non installare l'apparecchio dietro porte richiudibili, scorrevoli o con l'apertura sul lato opposto rispetto al lato di apertura dello sportello dell'asciugatrice.

22. AVVERTENZA: Non alimentare l’apparecchio attraverso un

commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato da una utility. Solo modelli con pompa di calore: Le istruzioni devono anche comprendere le seguenti informazioni: AVVERTENZA: Mantenere le aperture previste per la ventilazione della struttura e della armadiatura libere da possibili ostruzioni. AVVERTENZA: Non danneggiare il circuito refrigerante. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 6 2022/9/27 19:22:07Italiano 7 Avvertenze per installazioni critiche AVVERTENZA L'installazione di questo apparecchio deve essere eseguita da un tecnico qualicato o da un centro di assistenza. Il mancato rispetto di questa precauzione può causare scosse elettriche, incendi, esplosioni, malfunzionamenti o lesioni. Inserire la spina del cavo di alimentazione in una presa elettrica a muro ed accertarsi che l'uso della presa sia esclusivo. Non utilizzare prolunghe. La condivisione di una presa di corrente mediante prese multiple o prolunghe può causare scosse elettriche o incendi. Vericare che la tensione, la frequenza e la corrente corrispondano alle speciche dell'apparecchio. Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Inserire saldamente la spina nella presa di corrente. Pulire regolarmente con un panno asciutto i poli della presa elettrica rimuovendo polvere, acqua o altre sostanze estranee. Scollegare la spina dalla presa e pulirla con un panno asciutto. Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Poiché possono rappresentare un pericolo, tenere i materiali di imballaggio fuori dalla portata dei bambini. Se per gioco un bambino inlasse la testa in un sacchetto, potrebbe rimanere soffocato. Questa apparecchiatura deve essere adeguatamente messa a terra. Non effettuare il collegamento a terra dell'unità su condutture del gas, tubature dell'acqua in plastica o linee telefoniche. Il mancato rispetto di questa precauzione può causare scosse elettriche, incendi, esplosioni o malfunzionamenti. Non collegare mai il cavo di alimentazione a una presa non adeguatamente messa a terra e vericare in ogni caso che il collegamento sia conforme alle normative locali e nazionali. Non installare o tenere il prodotto esposto alle intemperie. Non utilizzare spine, prese di corrente o cavi di alimentazione danneggiati. Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Se la spina del cavo di alimentazione è danneggiata, deve essere sostituita dal costruttore, da un rivenditore autorizzato o da un tecnico qualicato per evitare pericoli. Questo apparecchio deve essere posizionato in modo che sia sempre possibile accedere facilmente alla spina di alimentazione. Non piegare o tirare eccessivamente il cavo di alimentazione. Non torcere o annodare il cavo di alimentazione. Non agganciare il cavo elettrico a oggetti metallici, non collocarvi sopra oggetti pesanti, non far correre il cavo tra oggetti, né spingere il cavo dietro l'apparecchio. Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Per scollegare la spina dalla presa non tirare il cavo di alimentazione. Scollegare l'alimentazione afferrando la spina. Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Questa apparecchiatura deve essere adeguatamente messa a terra. Non collegare mai la spina a una presa che non sia adeguatamente messa a terra e conforme alle normative locali e nazionali. Per la messa a terra dell'apparecchio vedere le istruzioni di installazione. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 7 2022/9/27 19:22:07Italiano8 Installare questo apparecchio su un pavimento livellato e solido. Il mancato rispetto di questa precauzione può causare vibrazioni anomale, rumore o malfunzionamenti. Poiché un ingrediente contenuto negli spray per capelli può degradare le proprietà idrole dello scambiatore di calore e provocare la formazione di gocce d'acqua sulla supercie esterna dell'apparecchio durante il raffreddamento, non installare l'apparecchio in un salone di bellezza. L'apparecchio deve essere posizionato in modo da avere facile accesso alla spina, alle prese del carico d'acqua e alle tubazioni di scarico. Avvertenze per usi critici AVVERTENZA Non permettere ai bambini (o agli animali domestici) di giocare con o dentro l'asciugatrice. Inoltre, in fase di smaltimento dell'apparecchio rimuovere la maniglia dello sportello (leva). Un bambino potrebbe cadere o ferirsi. Se un bambino restasse intrappolato all'interno dell'apparecchio, potrebbe soffocare. Non tentare di accedere all'interno dell'apparecchio con il cestello in movimento. Non sedersi sull'apparecchio o appoggiarsi allo sportello. In caso contrario, l'apparecchio potrebbe cadere e provocare lesioni personali. Asciugare il bucato solo dopo averlo centrifugato in lavatrice. Non utilizzare l'asciugatrice per asciugare capi non lavati. Non bere l'acqua di condensa. Non interrompere mai il funzionamento dell'asciugatrice prima della ne del programma. Se ciò dovesse accadere, estrarre tutti i capi e stenderli per consentire la dissipazione del calore. Non asciugare capi contaminati da sostanze inammabili quali benzina, cherosene, benzene, diluenti, alcool, ecc. Il mancato rispetto di questa precauzione può causare scosse elettriche, incendi o esplosioni. Non permettere ad animali domestici di giocare con l'apparecchio. Il mancato rispetto di questa precauzione può causare scosse elettriche o lesioni. Durante lo smaltimento del prodotto, rimuovere lo sportello e il cavo di alimentazione. Il mancato rispetto di questa indicazione può comportare lesioni personali. Non toccare la spina elettrica con le mani bagnate. Il mancato rispetto di questa precauzione può causare scosse elettriche. In caso di perdita di gas (metano, propano, propano liquido) non toccare l'apparecchio o il cavo di alimentazione e aerare subito il locale. A questo scopo, non utilizzare un ventilatore elettrico. Una scintilla potrebbe causare esplosione o incendio. Non riparare, sostituire o tentare di eseguire autonomamente la manutenzione di questo apparecchio se non specicamente indicato nelle istruzioni di manutenzione per l'utente. Per eseguire operazioni di manutenzione su questo apparecchio sono inoltre richieste competenze speciche. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 8 2022/9/27 19:22:07Italiano 9 Non tentare di riparare, disassemblare o modicare l'apparecchiatura autonomamente. Non utilizzare fusibili (ad es. in rame, acciaio, ecc.) diversi da quelli standard. Se l'apparecchio deve essere riparato o reinstallato, rivolgersi al più vicino centro di assistenza. Il mancato rispetto di questa precauzione può causare scosse elettriche, incendi, malfunzionamenti o lesioni. Il prodotto acquistato è idoneo solo all'uso domestico. L'uso del prodotto per scopi commerciali è da intendersi come uso improprio. In questo caso, il prodotto non sarà più coperto dalla garanzia standard offerta da Samsung e Samsung non potrà essere considerata responsabile per malfunzionamenti o danni derivanti da tale uso improprio. Se il prodotto genera strani rumori, odore di bruciato o fumo, scollegare immediatamente l'alimentazione e contattare il Centro di assistenza più vicino. In caso contrario, esiste il rischio di scosse elettriche o incendio. Non lasciare che bambini o animali domestici giochino dentro o sopra il prodotto. Lo sportello del prodotto non si apre facilmente dall'interno pertanto bambini e animali potrebbero riportare gravi lesioni se rimanessero intrappolati all'interno dell'apparecchio. Attenzioni d'uso ATTENZIONE Non salire sul prodotto né appoggiarvi sopra oggetti (biancheria, candele e sigarette accese, piatti, sostanze chimiche, oggetti metallici, ecc.). Il mancato rispetto di questa precauzione può causare scosse elettriche, incendi, malfunzionamenti o lesioni. Non toccare lo sportello in vetro o le parti interne del cestello durante o dopo l'asciugatura poiché potrebbero essere molto caldi. Il mancato rispetto di questa precauzione può causare scottature. Lo sportello in vetro diventa bollente durante l’asciugatura. Pertanto si consiglia di non toccare il vetro anteriore. Inoltre non permettere ai bambini di giocare vicino alla asciugatrice o di toccare il vetro dello sportello. Il mancato rispetto di questa precauzione può causare scottature. Non premere i tasti utilizzando oggetti appuntiti come punte di spille, coltelli, unghie, eccetera. Il mancato rispetto di questa precauzione può causare scosse elettriche o lesioni. Non asciugare capi contenenti gomma (latex) o tessuti gommati similari. Se la gomma si riscaldasse potrebbe innescare un incendio. Non asciugare capi contaminati da olii vegetali o da cucina poiché gran parte dell'olio potrebbe non essere stata rimossa durante il lavaggio. Inoltre, usare il programma a freddo in modo da non riscaldare gli indumenti. Il calore di ossidazione dell'olio può innescare un incendio. Non asciugare indumenti contaminati da sostanze estranee come olii, creme, lozioni o altre sostanze chimiche usati in luoghi come estetiste, massaggiatori, saloni di bellezza o ospedali. Il mancato rispetto di questa precauzione può causare un incendio, una esplosione o un semplice malfunzionamento. Accertarsi che le tasche degli indumenti da asciugare siano vuote. Oggetti duri e appuntiti, come monete, spille, aghi, viti o pietre, possono provocare gravi danni all'apparecchio. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 9 2022/9/27 19:22:07Italiano10 Non asciugare indumenti con bbie grandi, bottoni o altri oggetti in metallo (zip, ganci e asole, copertine con bottoni). Se necessario, usare una retina per bucati piccoli e leggeri quali cinture in tessuto, stringhe e lacci di reggiseno che possono diperdersi ed essere scaricati durante un lavaggio. Le salviette di asciugatura sono compatibili con questo modello ed il loro uso è consigliato per ottenere una migliore asciugatura. Le salviette di asciugatura aiutano anche a ridurre l'elettricità statica generata durante un ciclo di asciugatura. L'elettricità statica può danneggiare gli indumenti e potenzialmente anche l'apparecchio. Non usare l'asciugatrice nelle vicinanze di polveri pericolose quali polvere di carbone, farina di grano, ecc. Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio o esplosione. Non collocare materiali inammabili vicino al prodotto. Il mancato rispetto di questa precauzione può causare lo sprigionamento di gas tossici dal prodotto, danneggiarne le parti, generare scariche elettriche, incendi o esplosioni. L'apparecchio non deve essere collocato dietro porte richiudibili, ecc. Non toccare il pannello posteriore dell'apparecchio durante e immediatamente dopo il termine dell'asciugatura. L'apparecchio è caldo e toccandolo l'utente potrebbe riportare ustioni. Avvertenze per lavaggi delicati AVVERTENZA Non pulire l'apparecchio spruzzandovi direttamente sopra acqua. Non usare benzene, diluenti o alcol per pulire l'apparecchio. Il mancato rispetto di questa precauzione può causare scolorimenti, deformazioni, danni, scariche elettriche o un incendio. Prima di eseguire la pulizia o la manutenzione dell'apparecchio, scollegare la spina dalla presa di corrente. Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Pulire il ltro prima e dopo l'uso dell'asciugatrice. Pulire l'interno del prodotto regolarmente rivolgendosi a un tecnico autorizzato. Pulire lo scambiatore di calore una volta al mese utilizzando una spazzola morbida o un aspirapolvere; non toccare lo scambiatore di calore con le mani. Rischio di lesioni. L'interno dell'asciugatrice deve essere pulito periodicamente da personale tecnico qualicato. Istruzioni per prevenire il congelamento

• Installare l’asciugatrice in un’area dove la temperatura non scenda sotto lo zero.

• Qualora si predisponga lo scarico diretto in un tubo di scarico, l’acqua residua nel tubo potrebbe congelare in inverno. Assicurarsi che non vi sia acqua residua nel tubo dopo l’uso.

• Qualora un tubo si congeli, avvolgerlo in un asciugamano imbevuto di acqua per circa un minuto per scongelarlo. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 10 2022/9/27 19:22:07Italiano 11 Informazioni sul simbolo WEEE (RAEE) Corretto smaltimento del prodotto (riuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m

è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specici dei singoli prodotti es. REACH, WEEE o Batteries, visitare la pagina sulla sostenibilità disponibile nel sito www.samsung.com Smaltimento del prodotto in Francia Points de collecte sur www.quefairedemesdechets.fr REPRISEÀ LA LIVRAISONÀ DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIEOU OU

Cet appareil et ses accessoires se recyclent Dichiarazione di conformità Con la presente, Samsung dichiara che questo dispositivo radio è conforme alla Direttiva UE 2014/53/UE e con altre disposizioni pertinenti nel Regno Unito. Il testo completo della Dichiarazione di conformità UE e la Dichiarazione di conformità UK è disponibile al seguente indirizzo internet: La Dichiarazione di conformità ufciale è reperibile all'indirizzo http://www.samsung.com/it, accedendo alla pagina Supporto > Cerca supporto prodotto e digitando il nome del modello. Potenza trasmettitore Wi-Fi: 20 dBm a 2,412 GHz – 2,472 GHz Attivazione Wi-Fi (solo per modelli con connessione di rete) NOTA L'attivazione del Wi-Fi consuma maggiore elettricità. In un ambiente dove il Wi-Fi viene frequentemente attivato, l'effettivo consumo energetico può risultare maggiore rispetto ai valori riportati nella sezione del foglio delle speciche.

1. Tenere premuto per attivare la asciugatrice.

2-1. L'asciugatrice entra in modalità AP e si collega al tuo smartphone. 2-2. Premere Per autenticare la tua asciugatrice. 2-3. Una volta terminato il processo di autentica, l'asciugatrice si collegata alla app. NOTA Tenere premuto per 3 secondi per accedere al menu Funzioni di sistema, ruotare la manopola di navigazione per selezionare il Wi-Fi, quindi premere per disattivarlo. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 11 2022/9/27 19:22:08Italiano12 Installazione Seguire queste istruzioni con cura per garantire una corretta installazione della asciugatrice e prevenire eventuali incidenti durante l'uso. Requisiti di installazione Requisiti elettrici e di messa a terra

• La asciugatrice necessita di una alimentazione elettrica di CA 220-240 V / 50 Hz.

• La asciugatrice deve disporre di un'idonea messa a terra. Qualora la asciugatrice subisca un malfunzionamento o una rottura, la messa a terra è in grado di ridurre il rischio di eventuali scariche elettriche fornendo una via di minore resistenza per la corrente elettrica. L'asciugatrice viene fornita con un cavo di alimentazione dotato di una spina tripolare con messa a terra. La spina deve essere inserita in una presa adeguata adeguatamente installata e messa a terra secondo quanto previsto dalle normative locali vigenti.

• In caso di domande riguardanti i requisiti elettrici e di messa a terra rivolgersi ad un Centro di assistenza autorizzato Samsung o ad un tecnico qualicato. AVVERTENZA

• Collegare ad una presa tripolare dotata di messa a terra.

• Non usare prese di corrente o cavi di alimentazione danneggiati o prese di corrente allentate.

• Non utilizzare adattatori o prolunghe.

• Una connessione impropria dei conduttori di messa a terra può portare a scariche elettriche. In caso di insicurezza sulla messa a terra della asciugatrice, consultare un tecnico qualicato.

• Non modicare la spina, il cavo di alimentazione o la presa di corrente in alcun modo.

• Non collegare il cavo di messa a terra a tubazioni in plastica, tubazioni del gas o tubazioni dell'acqua calda. Installazione all'interno di nicchie o mobili Spazio minimo per un funzionamento regolare:

• Lati: 25 mm, Sopra: 25 mm, Retro: 50 mm, Davanti: 490 mm Se la asciugatrice viene installata insieme ad una lavatrice, la parte frontale della nicchia o della armadiatura deve presentare una apertura libera di almeno 550 mm. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 12 2022/9/27 19:22:08Italiano 13 Passaggi di installazione PASSAGGIO 1 Scegliere la posizione di installazione Requisiti della posizione: Selezionare una superci ben costruita e livellata in grado di sostenere le vibrazioni. Selezionare una posizione nella quale sia accessibile una presa tripolare dotata di messa a terra. AVVERTENZA

• Installare la asciugatrice solo in interno.

• Non installare la asciugatrice in aree esposte alle intemperie.

• Non installare la asciugatrice laddove la temperatura possa scendere al di sotto dei 5 °C o innalzarsi oltre i 35 °C.

• Non installare la asciugatrice laddove sia esposta a perdite di gas.

• Non ostruire le griglie di raffreddamento delle prese d'aria sulla parte frontale della asciugatrice. PASSAGGIO 2 Regolare i piedini di livellamento

1. Far scorrere delicatamente la asciugatrice nella posizione

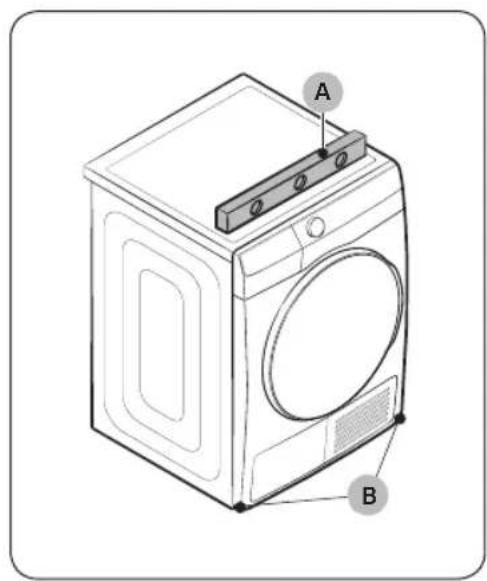

2. Usando una livella (A) vericare il livellamento della

asciugatrice da un lato all'altro e dal retro in avanti.

3. Se l’asciugatrice non è livellata, ruotare il piedino di

livellamento (B) verso sinistra o destra per regolare l’altezza.

4. Una volta livellata la asciugatrice, assicurarsi che sia stabile

sulla supercie scelta.

5. Collegare la asciugatrice alla presa di corrente.

• Per impostare l’altezza della asciugatrice allo stesso livello della lavatrice, ruotare il piedino di livellamento verso destra no a ne corsa (C). Quindi, ruotare il piedino di livellamento verso sinistra per estenderlo (D) no a quando la lavatrice e la asciugatrice sono alla stessa altezza.

• Svitare i piedini di livellamento solo per quanto necessario. L'eccessivo allentamento dei piedini di livellamento può innescare eventuali vibrazioni della asciugatrice. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 13 2022/9/27 19:22:08Italiano14 PASSAGGIO 3 Tubo di scarico

• Consigliamo caldamente di collegare il tubo di scarico al sistema di scarico.

• Qualora il tubo di scarico collegato alla asciugatrice risulti troppo corto per raggiungere lo scarico, usare il tubo accessorio in dotazione (tubo di scarico lungo).

• Usare il serbatoio dell'acqua incorporato solo se non è possibile collegare il tubo di scarico al sistema di scarico. NOTA Come impostazione di fabbrica, questa asciugatrice è impostata per usare il serbatoio incorporato per scaricare l'acqua di condensa.

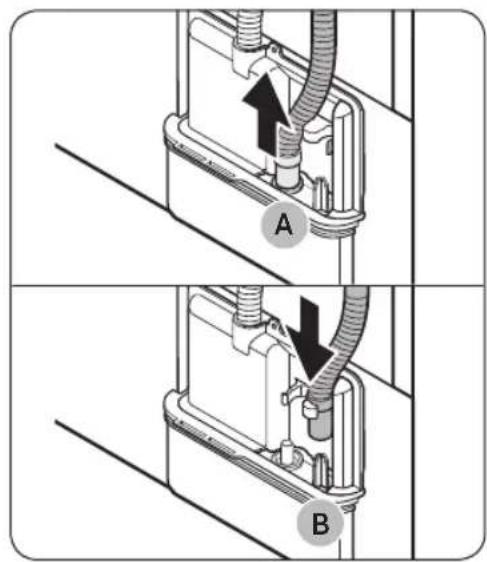

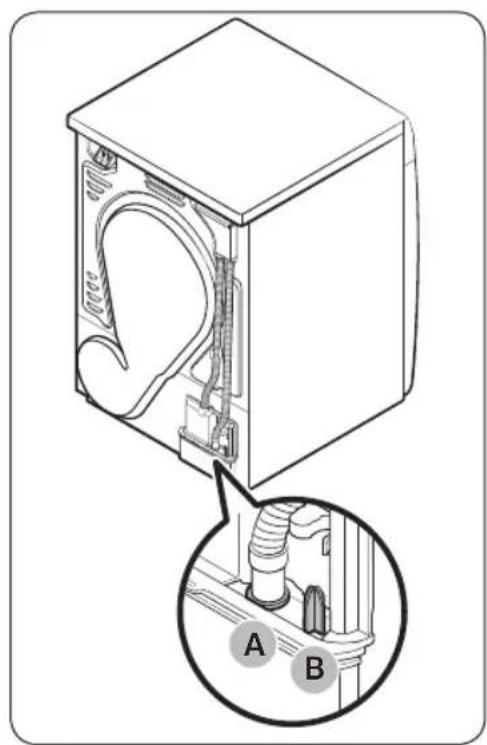

1. Rimuovere il tubo di scarico dal foro (A), ed inserirlo nella

2. Inserire una estremità del tubo accessorio (tubo di scarico

lungo) nel foro (A).

3. Inserire l'altra estremità (uscita) del tubo accessorio al

1. Posizionare l'estremità del tubo accessorio con un angolo

inferiore ai 90 cm (*) dal fondo della asciugatrice.

2. Per piegare il tubo accessorio ad un angolo desiderato,

usare la guida tubo (B) in plastica in dotazione e ssarla alla parete mediante un gancio o al rubinetto con un cavo. Assemblare il tubo di scarico (A) e la guida del tubo (B) e ssarli con la fascetta (C).

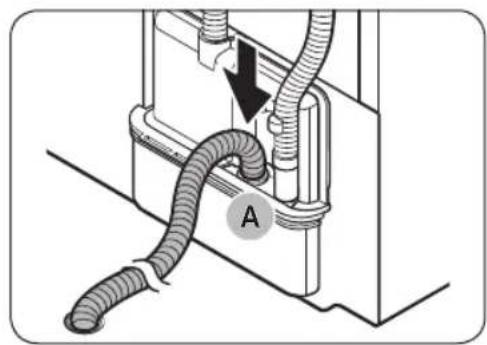

3. E' possibile drenare l'acqua di condensa collegando il tubo

di scarico accessorio (lungo) direttamente al foro di scarico. ATTENZIONE Non utilizzare un giunto di collegamento per allungare il tubo di scarico. Nell'area della connessione possono vericarsi gocciolii di acqua. Usare un tubo di scarico lungo. In caso di uso del tubo di scarico del lavandino:

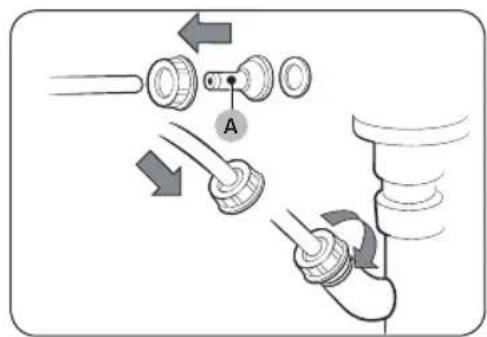

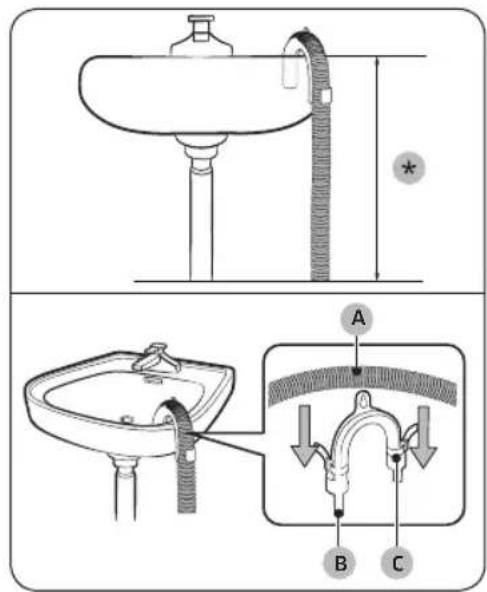

1. Montare il connettore del tubo (A) e ssarlo all'estremità del

tubo accessorio come mostrato in gura. ATTENZIONE Al ne di prevenire eventuali perdite, vericare di aver ben collegato il tubo al connettore.

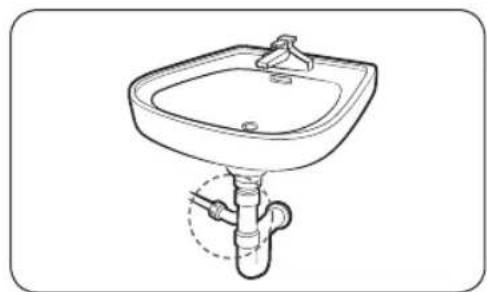

2. Collegare l'adattatore del tubo direttamente al tubo di

scarico del lavandino. PASSAGGIO 4 Accensione Collegare il cavo di alimentazione ad una presa di corrente protetta da fusibile o interruttore termostatico. Quindi premere per attivare la asciugatrice. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 15 2022/9/27 19:22:09Italiano16 Operazioni Panoramica programmi Cotone Per gli indumenti generici in cotone Misti Per indumenti in cotone e sintetici Sintetici Per asciugare tessuti sintetici Pronto stiro Rende la stiratura più facile Air Wash * Deodora e rinfresca Igienizzante * Per un pulito fresco e più igienico Biancheria da letto Per coperte e trapunte Lana Per l'asciugatura di indumenti in lana Asciugamani Mantiene morbidi gli asciugamani Delicati Per indumenti intimi e delicati Outdoor Cura per indumenti impermeabili Camicie Per asciugare rapidamente poche camicie Asciutto a tempo Imposta un tempo di asciugare a piacere Aria calda Per asciugare delicatamente gli indumenti prima di appenderli Refresh Per asciugare gli indumenti a temperatura ambiente per il tempo impostato Rapido 35’ Per gli indumenti in cotone e altri capi in modo rapido

• (*) solo modelli che ne sono dotati (DV9*T62****/DV8*T62****) NOTA I nomi dei programmi e delle funzioni che vengono citati in questo manuale possono differire da quelli indicati nel vostro prodotto. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 16 2022/9/27 19:22:09Italiano 17 Griglia di asciugatura (solo modelli che ne sono dotati) Impostare il tempo di asciugatura no a 150 minuti in base al livello di umidità, al peso ed agli indumenti da asciugare. Per effettuare l'asciugatura di indumenti mediante la griglia di asciugatura, si consiglia di usare il programma Asciugatura a tempo.

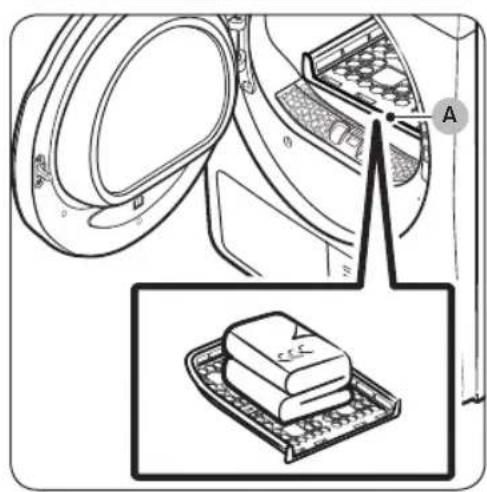

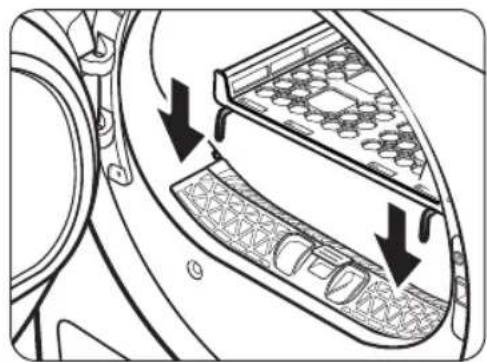

1. Posizionare la griglia di asciugatura nel cestello, inserire

le alette anteriori nei fori predisposti sul diaframma dello sportello.

A. Griglia di asciugatura

2. Posizionare gli indumenti sulla griglia, lasciando sufciente

spazio per la circolazione dell'aria. Per gli indumenti piegarli e posizionarli piatti sulla griglia.

4. Chiudere lo sportello e premere . Ruotare il selettore per

impostare Asciugatura a tempo, quindi premere più volte per selezionare il tempo di asciugatura. Suggerimenti per una asciugatura ottimale Capi (max 1,5 kg) Descrizione Maglioni lavabili (compattare e poi posizionare piani sulla griglia) In caso di asciugatura di indumenti mediante la griglia, piegare e posizionare gli indumenti sulla griglia al ne di prevenire eventuali pieghe. Pupazzi di stoffa (con interno di cotone o poliestere) ATTENZIONE

• L'asciugatura di oggetti in schiuma, plastica o gomma può danneggiare gli articoli e causare un rischio di incendio. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 17 2022/9/27 19:22:09Italiano18 Manutenzione AVVERTENZA

• Non pulire l'asciugatrice spruzzandovi direttamente sopra acqua.

• Non usare benzene, diluenti, alcol o acetone per la pulizia dell'apparecchio. Il mancato rispetto di questa precauzione può causare scolorimenti, deformazioni, danni, scariche elettriche o un incendio.

• Prima di effettuare la pulizia della asciugatrice, assicurarsi di scollegare il cavo di alimentazione. Filtro lanuggine Pulire il ltro lanuggine dopo ogni carico.

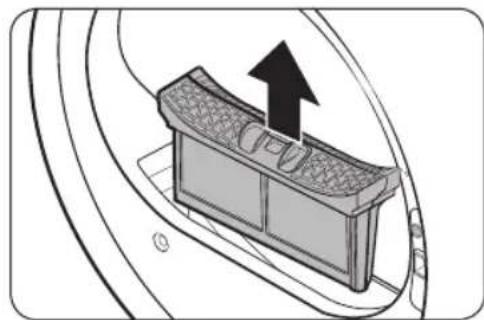

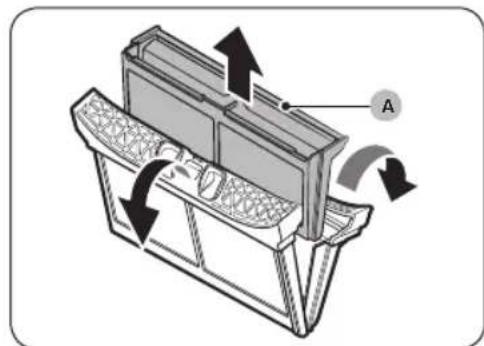

2. Aprire il ltro esterno e rimuovere il ltro interno (A).

3. Dispiegare sia il ltro interno sia quello esterno.

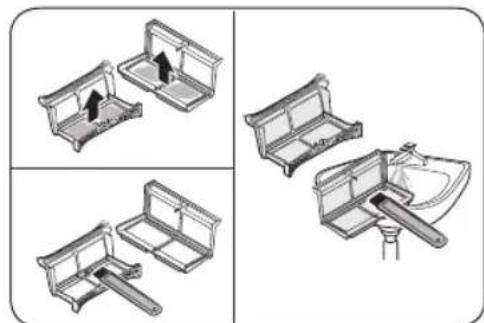

4. Rimuovere eventuale lanuggine da entrambi i ltri e pulirli

con la spazzola di pulitura. NOTA Per pulire i ltri completamente, pulirli in acqua corrente ed asciugarli bene. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 18 2022/9/27 19:22:10Italiano 19

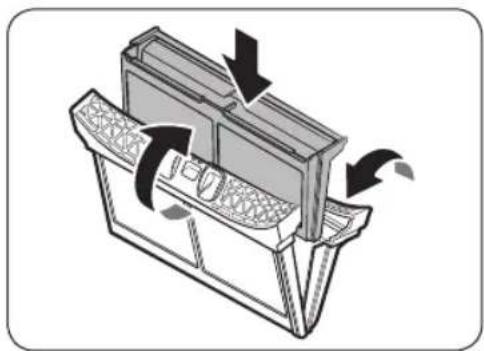

5. Inserire il ltro interno nel ltro esterno, quindi reinserire il

ltro lanuggine nella posizione originale. ATTENZIONE

• Pulire il ltro lanuggine dopo ogni carico. Diversamente le prestazioni di asciugatura potrebbero peggiorare.

• Non azionare la asciugatrice senza il ltro interno montato all'interno del ltro esterno.

• L'uso della asciugatrice con un ltro lanuggine bagnato potrebbe causare cattivi odori o ridurre le prestazioni di asciugatura. Serbatoio dell'acqua Per evitare perdite, vuotare il serbatoio dell'acqua dopo ogni ciclo di asciugatura.

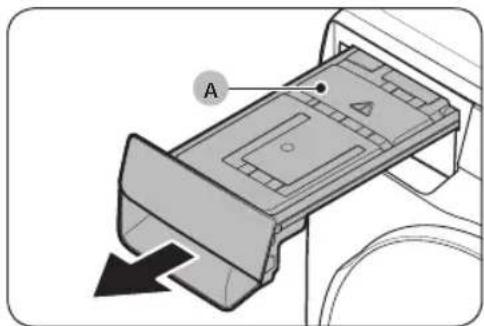

1. Usando entrambe le mani, tirare il serbatoio dell'acqua (A)

verso avanti per estrarlo.

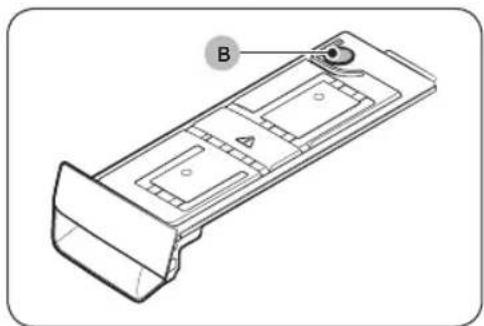

2. Vuotare l'acqua mediante il tubo di scarico (B) e rimontare il

serbatoio dell'acqua nella posizione originale. NOTA Vuotando il serbatoio dell'acqua e tenendo premuto il tasto , la spia corrispondente si spegne. ATTENZIONE Il serbatoio dell'acqua può essere pesante. Estrarre il serbatoio dell'acqua lentamente con due mani. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 19 2022/9/27 19:22:10Italiano20 Scambiatore di calore Pulire lo scambiatore di calore almeno una volta al mese. (o al suono del cicalino ed all'accensione della spia dello scambiatore di calore sul display).

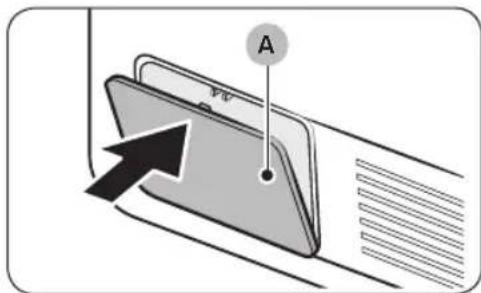

1. Premere delicatamente la zona superiore del coperchio

esterno (A) per aprirlo.

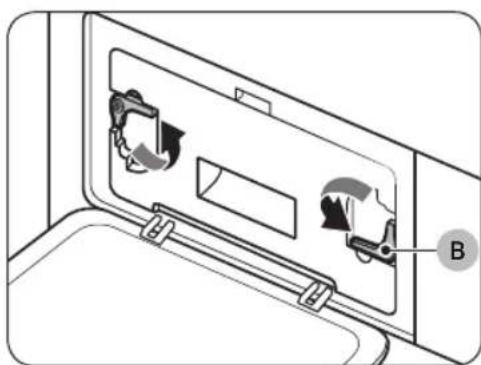

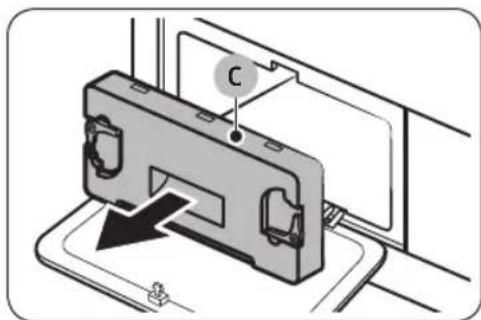

3. Rimuovere il coperchio interno (C).

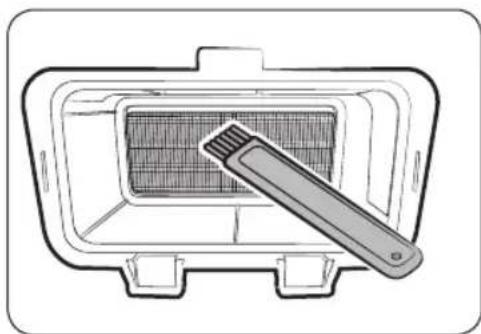

4. Pulire lo scambiatore di calore con la spazzola in dotazione

o un aspirapolvere dotato di spazzola. Prestare attenzione a non piegare o danneggiare le alette dello scambiatore di calore durante la pulizia. Ciò infatti potrebbe portare ad un peggioramento della capacità di asciugatura. ATTENZIONE

• Per evitare lesioni siche e bruciature, non toccare o pulire lo scambiatore di calore con le mani nude.

• Non utilizzare acqua per pulire lo scambiatore di calore. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 20 2022/9/27 19:22:10Italiano 21

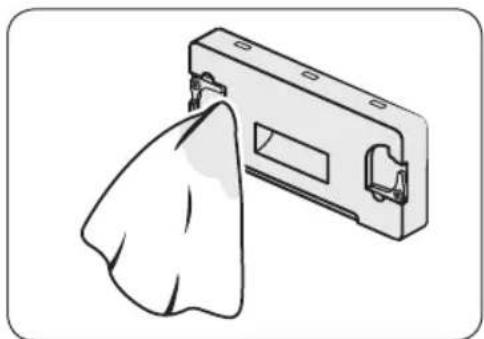

5. Pulire il coperchio interno con un panno morbido ed umido.

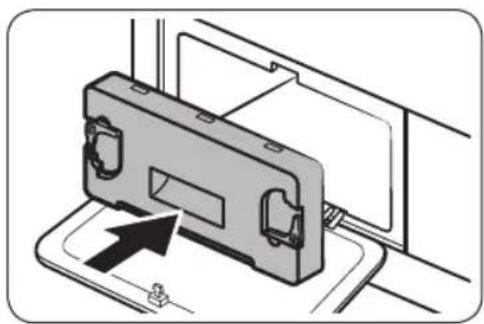

6. Rimontare il coperchio interno nella sua posizione originale

e chiudere le leve di ssaggio.

7. Chiudere il coperchio esterno.

NOTA Terminata la pulizia, assicurarsi che le leve siano bloccate. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 21 2022/9/27 19:22:10Italiano22 Risoluzione dei problemi In caso di problemi, controllare il messaggio informativo visualizzato sul display LCD e seguire le istruzioni visualizzate. Se l'errore persiste, contattare un Centro di assistenza autorizzato. Punto di controllo In caso di problemi con la asciugatrice, controllare per prima cosa la tabella sottostante e provare i suggerimenti indicati. Sintomo Azione La asciugatrice non funziona

• Vericare che lo sportello sia ben chiuso.

• Vericare che il cavo di alimentazione sia saldamente collegato.

• Vericare che il salvavita della abitazione ed i fusibili siano a posto.

• Vuotare il serbatoio dell'acqua.

• Pulire il ltro della lanuggine. La asciugatrice non riscalda

• Vericare che il salvavita della abitazione ed i fusibili siano a posto.

• Selezionare una impostazione di calore diversa da Refresh.

• Vericare il ltro lanuggine ed il ltro dello scambiatore di calore. Se necessario pulirli.

• L'asciugatrice potrebbe essere nella fase di raffreddamento del programma. La asciugatrice non asciuga Vericare quanto sopra, ed in più…

• Vericare che la asciugatrice non sia sovraccarica.

• Suddividere separando i capi leggeri da quelli pesanti.

• Reinserire gli indumenti grandi ed ingombranti per garantire una asciugatura uniforme.

• Vericare che la asciugatrice carichi in maniera adeguata.

• Per i piccoli carichi, aggiungere alcuni piccoli asciugamani.

• Pulire il ltro lanuggine ed il ltro dello scambiatore di calore. La asciugatrice è rumorosa

• Vericare l'eventuale presenza di monete, bottoni, accendini, ecc.

• Vericare che l'asciugatrice sia livellata e posizionata stabilmente sul pavimento.

• L'asciugatrice emette rumori causati dal movimento dell'aria attraverso il cestello e la ventola. Ciò è normale. Asciugatura non uniforme

• Le cuciture, le tasche e le altre parti degli indumenti sono difcili da asciugare rispetto ad altre. Ciò è normale.

• Suddividere separatamente i capi leggeri da quelli pesanti. La asciugatrice emette strani odori

• La asciugatrice può diffondere gli odori domestici aspirati dalle vicinanze e quindi emetterli. Ciò è normale. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 22 2022/9/27 19:22:10Italiano 23 Sintomo Azione La asciugatura si spegne prima che gli indumenti siano asciutti

• Il carico dell'asciugatrice è troppo esiguo. Aggiungere più capi e riavviare il programma.

• Il carico dell'asciugatrice è troppo grande. Estrarre alcuni capi e riavviare il programma. Lanuggine sugli indumenti

• Assicurarsi che il ltro della lanuggine sia pulito prima di avviare un programma.

• Asciugare gli indumenti che producono lanuggine (asciugamani pelosi) da quegli indumenti che hanno tessuti che catturano la lanuggine quali ad esempio pantaloni di anella nera.

• Suddividere i carichi di grandi dimensioni in carichi di minori dimensioni. Indumenti ancora pieni di grinze anche dopo il programma Stiro Facile

• Carichi piccoli di 1-4 indumenti portano ai migliori risultati di asciugatura.

• Inserire un numero inferiore di indumenti. Inserire indumenti simili. Negli indumenti rimane odore anche dopo il programma Refresh

• Vericare di lavare completamente gli indumenti impregnati di odori forti. DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 23 2022/9/27 19:22:10Italiano24 Speciche Proteggere l'ambiente

• Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei riuti. Tagliare il cavo di alimentazione, in modo che l'apparecchiatura non possa più essere collegata a una fonte di alimentazione. Rimuovere lo sportello in modo che animali e bambini non possano rimanere intrappolati all'interno dell'apparecchio.

• Contiene gas serra uorurati. Apparecchio sigillato ermeticamente. Non disperdere i gas nell'atmosfera. Refrigerante (tipo): R-134a (GWP = 1430) Refrigerante (in carica): 0,43 kg, 0,615 tCO2e Foglio speciche Secondo le normative energetiche di etichettatura applicabili NOTA “*” L'asterisco(i) indica un modello di variante che può variare tra (0-9) o (A-Z). Samsung Nome modello DV90T6240** DV90T5240** DV8*T6220** DV8*T5220** Capacità kg 9,0 8,0 Tipo Condensatore Condensatore Efcienza energetica A +++ (massima efcienza) a D (minima efcienza) A+++ A+++ Consumo energetico Annual Energy Consumption (AE_C) (Il consumo energetico si basa su 160 cicli di lavaggio con un programma standard per cotone a pieno o parziale carico, ed il consumo delle modalità a bassa potenza. Il consumo di energia effettivo per ciclo di asciugatura dipenderà dalla modalità di utilizzo dell'apparecchiatura.) kWh/anno 194,0 176,0 Asciugatrice automatica Si Si Consumo energetico (E_dry) programma standard cotone a pieno carico kWh 1,54 1,41 Consumo energetico (E_dry.1/2) programma standard cotone a carico parziale kWh 0,89 0,80 modalità off e left-on Consumo energetico in modo spento (P_o) a pieno carico W 0,50 0,50 Consumo energetico in modo left-on (P_l) a pieno carico W 5,00 5,00 Durata del modo left-on min 10 10 DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 24 2022/9/27 19:22:10Italiano 25 Programma al quale si riferiscono le informazioni riportate sull'etichetta e sul Foglio (‘programma standard per cotone’ usato a pieno carico o a mezzo carico è il programma di asciugatura standard al quale si riferiscono le informazioni riportate sull'etichetta e nelle schede. Questo programma è adatto ad all'asciugatura di un carico di indumenti normalmente umidi in cotone ed è il più efciente in termini di consumo energetico per il cotone. I dati relativi al consumo possono variare dai valori nominali in base alle dimensioni del carico, ai tipi di tessuti, ai livelli di umidità residua dopo la centrifuga, le uttuazioni della rete elettrica ed eventuali ulteriori opzioni impostate.) Cotone + Livello Asciugatura 2 + (Stiro facile off) durata programma del programma standard Durata ponderata del programma cotone standard a pieno carico e a carico parziale min 174 160 Tempo programma (T_dry) standard per cotone a pieno carico min 220 200 Durata del programma (T_dry.1/2) standard cotone a carico parziale min 140 130 classe efcienza di condensa Da A (efcienza massima) a G (efcienza minima) B B Efcienza di condensazione media a pieno carico % 87 87 Efcienza di condensazione media a carico parziale % 87 87 Efcienza di condensazione ponderata % 87 87 Emissioni di rumore aereo Asciugatura a pieno carico dB (A) re 1 pW 63 63 DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 25 2022/9/27 19:22:10Italiano26 Dati sul consumo Modello Programma Carico (kg) (1) Energia (kWh) Durata Max. (Minuti) DV90T6240** DV90T5240** Cotone (2) 9,0 1,54 220 4,5 0,89 140 Pronto stiro (2) 9,0 0,95 140 Sintetici 4,5 0,7 98 DV80T6220** DV80T5220** Cotone (2) 8,0 1,41 200 4,0 0,8 130 Pronto stiro (2) 8,0 0,9 130 Sintetici 4,0 0,6 90 (1) : Peso del bucato asciutto (2) : Programma di prova EN 61121:2013 Tutti i dati senza una “stella” sono stati calcolati in base a EN 61121:2013 I dati relativi al consumo possono variare dai valori nominali in base alle dimensioni del carico, ai tipi di tessuti, ai livelli di umidità residua dopo la centrifuga, le uttuazioni della rete elettrica ed eventuali ulteriori opzioni impostate. Consumo elettrico standby di rete Consumo elettrico Modalità Standby di rete 1,90 W Tempo in modalità standby in rete (Wi-Fi) 10 min DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 26 2022/9/27 19:22:10Promemoria DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 27 2022/9/27 19:22:10DC68-04169A-03 DV6000T_DV5000T_MANUAL_04169A-03_IT.indd 28 2022/9/27 19:22:11Secadora con bomba de calor Modelos: DV90T******, DV80T******
