MANUALE UTENTE Elements Gala Sub 15 HK AUDIO

Istruzioni di sicurezza importanti. Leggere prima di effettuare il collegamento!

Il presente prodotto è stato fabricato dal produttore in conformità alla norma IEC 60065 ed è uscito dello stabillimento in perfette condizioni di funzionamento. Per presare tali condizioni e garantirne l'uso sicuro, l'utente deve atteneri alle indicazioni e alle averventze riportare nelle struzioni per l'uso. Se voilette useare prodotto su veicoli, a bordo di navi o di aerei oppure ad altitudini superiori a 2000 m dovete badare alle rispettive norme di sicurezza suppletive alla norma IEC 60065. AVVISO: Per evitare il rischio di incendio o folgorazione, non esporre l'apparecchio ad umidità o pioggia. Non aprime l'involucro poiché al suo interno non vi sono parti riparabili dall'utente. Per la riparazione rivolgersi a personale tecnico qualificato.

Questo significo segnala la presenza all'interno dell'involucro di tensione pericolosa priva di isolamento sufficientemente alta da costituire un pericolo di folgorazione.

Questo symbolo segnala la presenza di tensione pericolosa accessible dall'esterno. Il cabaggio esterno collegato ad un qualunque morsetto contrassegnato da quello symbolo delve essere un cavo preconfessionato conforme ai requisiti indicati dal produttore o un cabaggio installato da personale qualificato.

! Questo significo segnala importanti istruzioni per l'uso e la manutenzione nella documentazione allegata. Leggere il manuale.

Questo significato ha il segunte significato: Attenzione! Superficie calda! Non toccare per evitare scottature.

Apparecchiature elettriche o elettroniche di qualsiastipo, batterie incluse, non appartengono nell'immondizia - smaltite quello tipodi rifiuti presso gli ufficiali centri di raccolta.

Leggere queste istruzioni. Conservare queste istruzioni. Attenersi a tutti gli avvisi e istruzioni riportati sul prodotto e nel manuale.

• Non utilizzato il prodotto vicino all'acqua. Non collocare il prodotto vicino ad acqua, vasche, lavandini, zone umide, piscine o stanze con presenza di vapore.
  Non collocare sul prodotto oggetti contenenti liquidi, quali vasi, bicchieri, bottiglie ecc.
• Pulire solo con un panno asciutto.
  Non togliere alcun coperchio o parti dell'involucro.
• La tensione di esercizio prescritta per il prodotto deve corrispondere alla tensione di alimentazione della rete locale. In caso di dubbi sul tipo di alimentazione disponibile, rivolgersi al proprio rivenditore o all'azienda di forniturata elettrica locale.
• Prima di collegare l'apparechio, verificate che l'implanto elettrico sua munito di adatti dispositivi di protezione contro corto circuito e errorsi della messa a terra in apparecchi collegati.
• Per ridurre il rischio di folgorazione, la messa a terra del prodotto deve essere mantenuta. Utilizzare solo il cavo di alimentazione in dotazione al prodotto e mantenere sempre in funzione il connettore centrale (di terra) del collegamento alla rete. Non escludere la funzione di sicurezza del connettore polarizzato o di messa a terra. Collegate l'apparecchio soltanto a prese di corrente con messa in terra conforme alle norme vigenti.
• Proteggere il cavo di alimentazione affinché non venga calpastato o pizzicato, in particolare in corrispondenza delle prese e degli innesti e nel punto di uscita dal dispositivo. Manegiare sempre con cura i cavi di alimentazione. Controllare periodicamente la presenza di tagli o usura sui cavi, soprattutto all'altezza della presa e nel punto di uscita dal dispositivo.
  Nonutilizzare mai il cavo di alimentazione se danneggiato.
• Scollegare il prodotto in caso di temporale o di lunghi periodi di inutilizzato.
• Il prodotto si scollega Completely dall'alimentazione di rete solo staccando la spina di alimentazione dall'unità o alla presa a muro. Il prodotto va collocato sempre in modo che sua POSSIBLE scollegarlo dall'alimentazione confacilitya.

• Fusibili: per garantire prestazioni ottimali, i fusibili utilizzati come ricambio devono essere di tipo IEC127 (5x20 mm) e dell'amperaggio nominale richiesto. É vietuato utilizzato fusibili riparati o cortocircuitare il portafusibili. Fate sostituire i fusibili soltanto da un tecnico qualificato.

• Per tutte le operazioni di riparazione, rivolgersi a personale qualificativo. L'unità va riparata nel caso abbia subito danni, come nei seguenti casi:

• Il cavo o la presa di alimentazione sono danneggiati o usurati.
• É penetrato del liquido o degli oggetti all'interno del prodotto.
  Il prodotto è stato esposto a pioggia o umidità.
• Il prodotto non funzione correttamente seguito le istruzioni.
• Il prodotto ha subito una caduta o l'armadio è stato danneggiato.
• Quando collegate altoparlanti badate di non scendere sotto
  l'impedenza minima dichiarata sull'apparecchio oppure in quello manuale. Use se sempre cavi dello spessore adatto e correspondenti alle vigenti nome locali.
  Non esporre ai raggi solari diretti.
• Non installare accanto a fonti di calore quali radiatori, bucchette di diffusione d'aria calda, fornelli o altri dispositivi che generano calore.
• Apparechéutiare elettriche o elettroniche di qualisiari tipo, batterie incluse, non appertengono nell'immondizia - smaltite quello tipo di rifiuti presso gli ufficiali centri di raccolta.
• Non chiudere le aperture di ventilazione. Installare l'unita seguito le istruzioni fornite dal produttore. Il prodotto non è adatto all'installazione ad incasso, ad esempio in un rack, a meno di non garantire un'adequate ventilazione.
• Quando viene spostato all'interno di un locale, attendere sempre che il dispositivo, se freddo, raggiunga la temperatura ambiente. Qualora venga utilizzato perché si via riscaldato, sussiste il rischio di formazione di condensa al suo interno e di seguenti danni.
  Non collocare sul prodotto fiamme libere, come ad esempio candele accese.
• Il dispositorio va collocato ad almeno 20~cm / 8 di distance delle pareti.
• Utilizzare solo in abbinamento al carrello, supporto, piedistallo, staffa o navola specificati dal produttore o venduti insieme al prodotto. Qualora si utilizzi un carrello, prestare attenzione dello spostare il carrello/la combinazione di prodotto per evitare lesioni causate dall'inciamamento.
• Utilizzare solo accessori consigliati dal produttore. Tale prescrizione si applica a tutti i tipi di accessori, ad esempio coperchi di protezione, borne per il trasporto, supporti, dispositivi per il montaggio a parete o a soffitto, ecc. In caso di applicazione di qualiasi tipo di accessorio al prodotto, osservare sempre le istruzioni per l'uso fornite del produttore. Non utilizzato mai punti di fissaggio sul prodotto diversi da quelli indicati dal produttore.
• Questo apparecchio NON è adatto all'uso da parte di persone (compressi i bambini) con capità fisiche, mentali o sensoriali limitate o da persone privée della necessaria esperienza e/o conoscenza. Tenere sempre l'apparechio al di fuori della portata dei bambini di età inferiore ai 4 anni.
• Non insere mai oggetti di alcun tipo all'interno del prodotto attavvero le fissure dell'armadio, poichè potrebbero toccare punti con presenza di tensione pericolosa o causare il cortocircuito dei componenti, con il consequencesc rischio di incendio o folgorazione.
• Questo prodotto genera livelli di pressione sonora superiore a 90 dB in grado di causare danni permanenti all'udito. L'esposizione a livelli di rumore estremamente elevati cui poe causare la perdita permanente dell'udito. In caso di esposizione continua, indossare protezioni per l'udito.
• Il produttore garantisce la sicurezza, l'affidabilità e l'efficienza del prodotto solo se:
• l'assemblaggio, l'amplamente, la reimpostazione, le modifiche o le riparazioni sono eseguiti dal produttore o da personale autorizzato.
• l'implanto elettrico dell'area interessata è conforme ai requisiti specificati nelle norme IEC (ANSI).
• l'unità éutilizzata seconde le iztruzioni per l'uso.
• Questo prodotto è stato concepito per un ottima riproduzione di segnali vocali e musicali. Una riproduzione di segnali sinusoidali, ode quadre o altri segnali di misurazione a livelli elevati più gravamente danneggiare l'apparechio.

Avvisi di sicurezza per sistemi di altoparlanti

Usate soltanto sistemi di montaggio autorizzati dal produttore per il rispetto sistemi di altoparlanti. Seguite attendentamente le istruzioni di montaggio ed usate soltanto accessori di montaggio omologati. Escluso qualiasi diritto di garanzia in caso di montaggio improprio o se vengono usati accessori di montaggio non omologati. Modificazioniagli altoparlanti,agli accessori di montaggio,agli elementi di connessione e di fissaggio e alle imbracature potrebbero alterare la stabilità del systeme e faranno decadere agli forma di garanzia.

La riparazione di componenti rilevanti dal punto di vista della sicurezza devevenir eseguita soltanto dal produttore o da un suo rappresentante autorizzato - altrimenti decadra agli forma di garanzia.

L'istallazione deve venir eseguita soltanto da personale competente. Usate soltanto punti di montaggio con una sufficiente capazità portante, considerando eventuali vincoli architettonici. É assolutamente obligatorio di use il materiale di fissaggio (viti, tasselli ecc.)indicato nelle struzioni di montaggio del produttore. Adottate provvedimenti adatti (frenafletti, dadi autoblocanti) per prevenir un allentamento dei raccordi fillettati.

Assicurate estallazioni stazionarie e/o mobili (in quello caso gli altoparlanti e gli accessori di montaggio) contro una caduta dall'alto con due dispositivi independenti. Provedete ad istallare dispositivi adatti per cogliere agli elemento allentato prima che questo possa cadere in terra. Assicuratevi che gli elementi di montaggio e di fissaggio e le imbracaturie vengano scelli e montati nel rispetto delle normative nazionali e locali vigenti. Teneteiconto dei carichi dinamici (forze di trazione-compressione) per calore le dimensioni dei dispositivi di sicurezza.

Se usate stativi, badate che non venga oltrepassato il loro carico massimo ammissibile. Badate inoltrre che, per motivi costruttivi, gli stativi di solito sono concepti ed omologati sostanto per portare un carico centrato. Gli stativi devono essere posizionati in modo sicuro e stabile. Provedete ad assicurare (o meglio ancora fissare) gli stativi se per esempio:

• la loro superficie di appoggio non consenta un posizionamento stabile,

• la loro altezza limita la stabilità,

-sipotrebbero manifestarestenviforti,

• potrebbero essere rovesciate da persona.

Prendete provedimenti contro agli forma di comportamento rischioso da parte degli spettatori. E vietu posare stativi che ingombrano le vie di fuga e l'accesso socrsi. Se voilezza posare stativi en una via di Communicatione, verificate prima che la larghezza della via lo consenta e badate in agli caso ad una protezione (transenne, cordone ecc.) e ad una segnalazione adeguata. Il montaggio e smontaggio degli altoparlanti significa un rischio elevato. Utilizzate sempre l'attrezzzatura adatta e assicuratve che le attività vengano svolte nel rispetto delle normative nazionali in vigore.

Durante il montaggio, indossate sempre

indumenti protettivi appropriati (casco, quanti, calzature di sicurezza) ed usate soltanto mezzi di salute adatti e sicuri (scalai, ponteggio ecc.). Il rischio è a esclusivo carico della ditta o del tecnico che esegue i lavori di montaggio.

ATTENZIONE! Verificate dello montaggio del sistema di

altoparlanti che il montaggio e cablaggio sia avvenuto in modo corretto e che tutte le giunzioni siano stabili.

L'operaatore di unsystemadi altoparlanti (stazonario o mobile) è obbligato a controllare o afare controllare regolarmente ogni componente del systemel nor rispetto delle normative nazionali e locali in vigore e a fare riparare ogni danno immediamente. Vi consigliamo di documentare metricolosamente ogni missione di controlo in un libero di controllo.

Per un sicuro montaggio di altoparlanti all'aperto dovete prendere in considerazione i vari fenomeni che potrebbero limitare la stabilita e la energia portante dell'impianto, soprattutto i carichi dovuti al vento, al peso della neue o del ghiaccio e gli influssi di temperature. Badate a dimensionare i punti di sollevamento per un montaggio in suspensione prendendo in considerazione una sufficiente riserva di sicurezza. Assicuratovei che tutto avenga nel rispetto delle normative nazionali in vigore.

• Se siete insicuri, chiedete al rispettov producente se il vosto prodotto sua adatto per un uso all'aperto.

I sistemi di sonorizzazione professionali sono in grado di

produire livelli sonori nocivi alla salute. Anche essere sottoposto a livelli apparentemente inofensivi (a partire da circa 95 dBA SPL) per un elevato periodi di tempo vuo provocare perdite dell'udito. Quindi consigliamo che agli persona sottoposto ad alti livelli sonori proveniente da unsystema di sonorizzazione porti un'adatta protezione per l'udito (tappi auricolari o pararecchia).

Produktore: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Germania

ELEMENTS GALA

Benvenuti nella famiglia HK AUDIO!

Grazie per aver scelto un prodotto di marca concepito e fabbricato nella sua casa secondo i nostri metricolosi criteri di qualità.

Anche se siete un utente esperto di sistemi di sonorizzazione - quosto prodotto vi off rir alcuni aspetti che saranno nuovi per voi. Per quello vi preghiamo di non ignorare questo manuale e di conservarlo in un luogo sicuro per averlo sempre a disposizione.

Vi auguriamo il migliorere suono in qualsiasi situazione!

Il vostro team HK Audio

Garanzia

Il modo più veloce e confortevole: la registrazione online sul nostro sito www.hkaudio.com.

http://warranty.hkaudio.com

La registrazione è valida soltanto se avviene su internet ed entro 30 giorni alla data d'acquisto.

HK AUDIO

Technischer Service (servizio tecnico)

Postfach 1509

66595 St. Wendel, Germania

Fax:[phone]

Note: Forti campi elettromagnetic o scariche elettrostatiche possono disturbare la funzione del prodotto. In questo caso, basta spegnere e riaccendere il prodotto per farlo funzionare nuovamente. Se questo non aiura a solvere il problema, dovete allontanare il dispositivo dalla sorgente di disturbo.

1 Informazioni generali

Contenuto della confezione del sistema

Per favore verifi cate che il contento sia completo quando aprite la confezione del vostrosystema ELEMENTS GALA. Il systeme è composto da un system-subwoofer GALA SUB 15, da quattro Mid/High-Units E 835, da due piedi di supporto EF 45 e due aste di supporto EP 2 con integrata trasmissione del segnale, da un cavo rete V-Lock, due cavi per altoparlanti Speakon e quattro locking wedges per un fi ssaggio orizzontale delle Mid/High-Units.

Avviso importante: Se avete acquistato un singolo system-subwoofer GALA SUB 15, badate che quello può essere usato soltanto insieme ai componenti ELEMENTS indicati qui sopra.

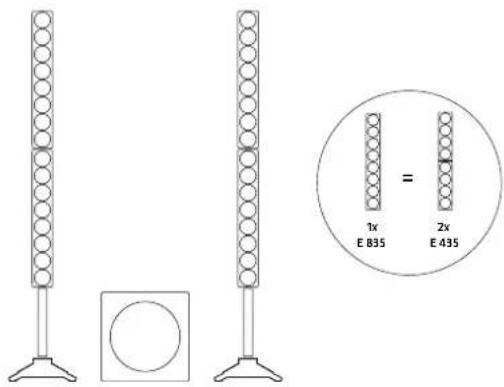

I componenti del sistema

II subwoofer GALA SUB 15

Il subwoofer delsystema GALA SUB 15 è munito di un altoparlante bassi da 15" e contiene l'electronica attiva del systema e le fi nali di potenza in classe D. Sul posteriori si trovà il paneletto di connessione e controlo.

Le colonne Mid/High

Le due colonne (ciascuna composta da due E 835) sono muniti in totale con 32 altoparlanti a banda larga da 3.5^ , che funzionano secondo il principio line-array. I componenti della colonna vengono collegati tramite E-Connect. Il piede di supporto EF 45 dispone di due entrate parallele Speakon NL4 e di un connettore E-Connect.

Nota! I componenti delsystema sono sintonizzati in modo ottimo l'uno sull'alto e vi consiglio diutilizarli soltanto nella confi gurazione descritta. Usando alto satelliti, il suono non solo risultera poco soddisfacente ma rischiate anche di danneggiare sia la fi nale di potenza, sia gli appearechi di fabbricazione esterna collegati.

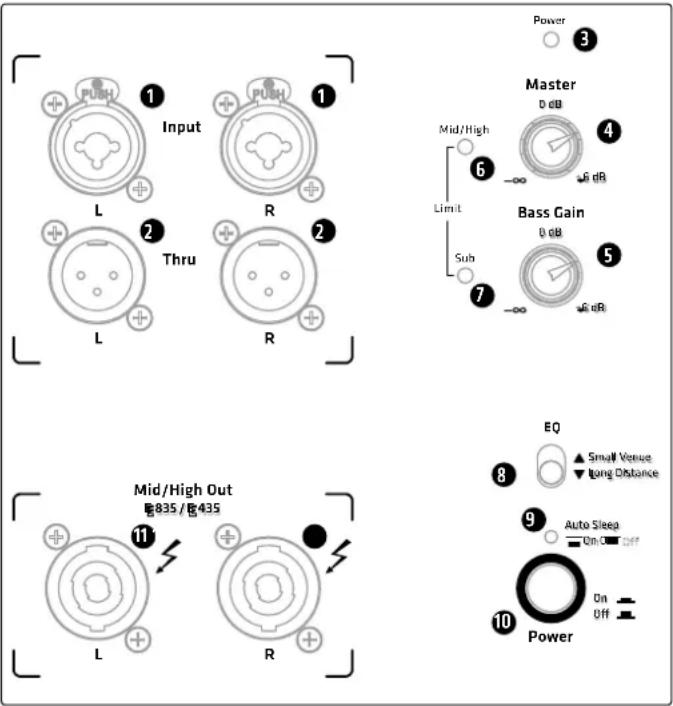

2 Caratteristiche dei jack e dei controli

Input

Ingressi bilanciati e combinati (XLR/jack) per collegare un segnale di linea stereo (L / R) . Collegate a queste prese fonti di segnale come DJ-controller, mixer, tastiera o uno strumento simile usando un cavo XLR oppure jack da 6,35 mm.

2 Thru

Uscite bilanciate e parallele (XLR) per un bypass del segnale d'ingresso (L/R) presente all'Input (1). Il circuito Thru vi permette di trasmettere il segnale stereo ad altri componenti, per esempio monitor attivi. Le prese Thru servonoanche per collegare un addizionale subwoofer della series HK Audio LINEAR SUB: L SUB 1500 A.

Power-LED

Questa spia si illumina in verde quando l'interruttre d'alimentazione (10) è messo su "On" e quando l'apparecchio è collegato alla rete di corrente.

4 Master

Il controlo Master serve a regolare la sensibilità d'ingresso e di seguenza il volume delsystema completo ELEMENTS GALA. Chiudete il controlo Master prima di accendere il systema (girare in senso antiorario).

Sub

Il controlledo Sub serve a regolare separamente il livello del subwoofer. In posizione 0 dB (centerclick), la relazione dei volumi delle colonne Mid/High e del subwoofer risultata assai equilibrata.

Limit Mid/High

Spia LED che segnala l'azionamento del limiter per le colonne Mid/High.
Attenzione! Se la spia Mid/High rimane rossa durante l'uso, ilsysteme è sovraccaricato. In quello caso dovete ridurre il livello Master! Se la spia si illumina permanentemente in rosso perché sa presence un segnale, è avvenuto un erre - in quello caso, rivolgetevi al nostro servizio tecnico.

7 Limit Sub

Spia LED che segnala l'azionamento del limiter per il GALA SUB 15.
Attenzione! Se la spia Sub rimane rossa durante l'uso, ilsysteme è sovrac-
caricato. In quello caso dovete ridurre il controlo Sub oppure il livello
Master! Se la spia si illumina permanentemente in rosso alla che si
presente un segnale, è avvenuto un erre - in quello caso, rivolgetevi al
nosto servizio tecico.

8 Selettore "Small Venue/ Long Distance"

Ottima risposta in frequenza per i vari modi di uso controllata tramite DSP.

Small Venue

Long Distance

Posizione "Small Venue": Mettendo il filtro su "Small Venue", la risposta in frequenza delle colonne Mid/High viene adatta all'uso in locali assai piccoli per fornire un suono ben equilibrato e trasparenteanche a breve distanza.

Small Venue

Long Distance

Posizione "Long Distance": Mettendo il filtrato su "Long Distance", la risposta in frequenza delle colonne Mid/High viene adatta alla sonorizzazione di locali grandi che richiedono una lunga portata degli altoparlanti per garantire un'ottima riproduzione degli acuti e medi fi no all'ultima fi la.

9 Auto Sleep

Selettore per attivare o disattivare la funzione automatica di risparmio energetico del GALA SUB 15. Sulla posizione "On" (funzione Auto Sleep attiva), lo standby della fi Nile di potenza verra attivato多久 350 minuti alla segnale d'ingresso (consumo: 0,5 Watt circa). Per riattivare il GALA SUB 15, basta premere l'interruttore Power (10) e aspetto cinque seconde prima di premerlo di nuovo. Sulla posizione "Off" "inverse, la funzione automatica di risparmio energetico viene disattivata e il GALA SUB 15 rimane accesso.

Power

Interruttore d'alimentazione del ELEMENTS GALA. Quando il subwoofer è attenuato, la spia Power (3) si illumina in verde.

Mid/High Out

Uscite altoparlanti per collegare le colonne Mid/High del sistema ELEMENTS GALA usando cavi per altoparlanti compatibili con NL2-Speakon (+1/-1, diametro del cavo almeno 1,5mm^2) . Colgate queste uscite soltanto alle Mid/High-Units E 835 (E 435). Mai collegare altri appearecchi per evitare che questi - oppure il GALA SUB 15 - si guastino!

Nota: Badate che le prese Speakon incastrano girandole in senso orario. Per disconnettere i cavi, dovete togliere la sicura tirando la chiusura a baionetta verso voi e girandola in senso orario.

Mains

Collegate esta presa alle rete di corrente usingo il cavod'alimentazione in dotazione.
Nota: GALA SUB 15 è munito di una presa d'alimentazione ad alta sicurezza V-Lock. Usando il cavod-V-Lock (pressa e rilascia) in dotazione, vie ne impedito un disimpegno involontario del cavod'alimentazione.

Attenzione! Assicuratve che la tensione

della rete alla quale vi volete collegare corrisponda al valore indicato sul GALA SUB 15. Collegando l'apparecchio ad una tension non adatta rischiata di restruggere l'electronica.

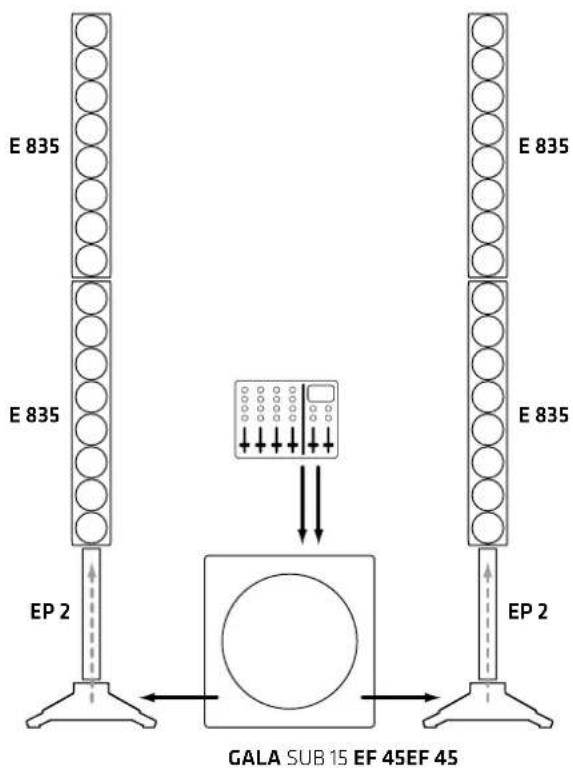

Ingresso altoparlanti del piede di supporto EF 45

(senza illustrazione)

Gli ingressi altoparanti dei piedi di supporto EF 45 servono a collegare le colonne Mid/High al subwoofer del sistema (1 Mid/High Out L/R), usando i due cavi per altoparanti contenuti nella confezione. Il segnale poi sare trasmesso tramite E-Connect alle Mid/High-Units collegiate. Naturalmente, potete montare il sistemaanche sanza le ast di supporto EP 2.

3 Montare e collegare i componenti delle colonne

3.1 E-Connect

E-Connect permette una sicura e veloce trasmissione dei segnali fra i componenti passivi delsystema ELEMENTS GALAenza dover usare cavi. E-Connect assicura la connessione meccanica ed elettrica delle Mid/HighUnits E 835 con l'asta di supporto EP 1 e il piede di supporto EF 45.

3.2 Collegare i componenti della colonna

Posizione i componenti in modo che i connettori del systema E-Connect si trovino uno sopra l'alto. Per assicurare una connessione stabile, inserte la fl angia del modulo superiore nel manicotto del modulo inferiore e badate che il bottone d'arresto sia innestato completeness.

Per disconnettere gli elementi, premete il bottone di arresto della connessione E-Connect per poi分开are i componenti.

Attenzione: Badate di montare il systema su un suo orizzontale estabile.

4 Messa in funzione

• Verifi cate che il GALA SUB 15 sua spento prima di montare e collegare ilsystema per evitare eventuali danni Girate il controlo Bass Gain sulla posizione mezzogiorno (0 dB/centerclick).
  Montate e collegate sempre il systema completo prima di accendere il GALA SUB 15.
• Spegnete sempre il GALA Sub 15 prima di togliere le connessioni e smontarlo.

5 Montare il sistema

5.1 Posizionamento del sistema

Per ottener un effetto stereo ornogeneo, vi consigliamo di mettere il subwoofer nel centro dello spazio fra le due colonne.

5.2 Orientazione verticale delle colonne Mid/High

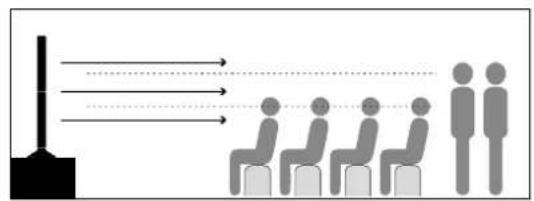

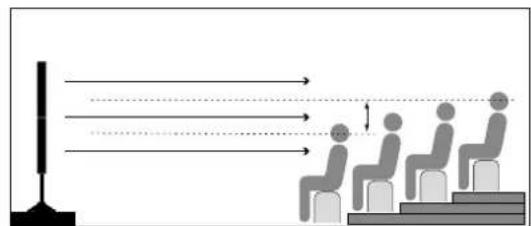

La giusta altezza

ELEMENTS è unsystema line-array che genera un Campo sonoro con una copertura verticale stretta. Quindi dovete montare le colonne in modo che il loro centro si trovi all'altezza delle teste del pubblico. Se montate le colonnes su un palco elevato, non conviene usare le ast di supporto EP 2.

Altrimenti, potete usare le aste di supporto EP 2 per adattare l'altezza delle colonne alle condizioni del locale.

5.3 Orientazione orizzontale delle colonne Mid/High

L'angolo di trasmissione orizzontale della colonna Mid/High ammonta a 70^ circa. Girate le colonne nel modo adatto per usufruire il meglio dell'energia sonora, tenendo conto delle dimensioni del locale.

Per una dispersione ottima, tutti i componenti collegati dovranno ave l'identico angolo di trasmissione. Il locking wedge di ELEMENTS (contenuto nella confezione) vi off re la possibilità di fi sare le Mid/High-Units in senso orizzontale, garantendovi che i componenti restano orientati come previsto.

Inserite sempliciente il locking wedge nell'apposita fessura. Per toglierlo, promete leggermente sulla lamina nel centro.

6 Amplamento bassi con L SUB 1500 A

ELEMENTS GALA vi off re la possibilità di ampliare il sistema con un secondo subwoofer attivo, il L Sub 1500 A di HK Audio.

• Collegate le prese Thru L/R 2 del GALA SUB 15 alle prese Input L/R del L SUB 1500 A, usando due cavi XLR.

Per ottener un suono omogeneo, mettete i due subwoofer uno accanto all'alto, preferitamente nel centro dello spazio fra le due colonne.

7 Accessori opzionali HK Audio

1. ELEMENTS BASE BAG

Conteno: 1x sicca imbottita da trasporto per 1x piede di supporto EF 45

2. ELEMENTS SOFT BAG

Contenuto: 1x sacca imbottita da transporte per 2x E 835 e 1x EP 2

3. GALA SUB 15 ROLLER BAG

Contenuto: 1x custodia imbottita per subwoofer con ravola a rotelle integ

4. RUOTE ORIENTABILI 100 mm, blu

Le ruote orientabili in vendita opzionale si lasciano montare sul retro del GALA SUB 15 grazie alle viti zigrinate sottotesta integrate negli angoli.

Attenzione! Se avete montato le ruote orientabili, non potete più usare il GALA SUB 15 ROLLER BAG. In quello caso vi consigliamo di usare la custodia di protezione imbottita concepita per il L Sub 1500 A.

8 Caratteristiche tecniche

Sistema ELEMENTS GALA

Potenza totale (RMS)1 670 W Class D

Calculated Peak-Power 2000 W

Componenti delsystema 1x GALA SUB 15, 4x E 835, 2x EF 45, 2x EP 2

DSP-Features Subsonic Filter, Peak-, RMS-, Multiband-Limiter

Accessori opzionali ELEMENTS TS BASE BAG, ELEMENTS SOFTBAG, GALA SUB 15 ROLLER BAG, EF 45,EP 2

Peso totale 55,6 kg / 122,6 Ibs.

ELEMENTS GALA SUB 15
SPL Peak massimo2 129 dB
Risposta in frequenza +/- 5 dB	44 Hz - 130 Hz, 24 dB/ottava
Ingressi 2x presa combinata	ack/XLR
Uscite 2x XLR Thru, 2x Mid/High Out (Speakon)
Altoparlante bassi 1x 15"
Custodia MDF (pannello di fi bra a media densità)
Superfi cie Smalto acrilico, nero
Griglia frontale	Griglia in metallo con plastico espanso speciale
Manici	2x HK Audio MultiGrip
Dimensioni (L x A x P)	48 x 48,5 x 59,5 cm
Peso	30,2 kg / 66,6 lbs.

E 835 Mid/High Unit
Capacità di carico nominale (RMS)	300 W @ 8 Ohm
Sensibilità 1W/1m	100 dB Halfspace
Risposta in frequenza -10 dB	140 Hz - 20 kHz
Altoparlanti	Altoparlante a banda larga 8 x 3,5"
Direttività	70° orizzontale
Frequenza di separazione	140 Hz, 30 dB/ottava
Connessioni	1x E-Connect In, 1x E-Connect Out
Dimensioni (L x A x P)	11 x 74.5 x 12 cm (escludo bocchettone E-Connect)
Peso	4,5 kg / 9,9 lbs.

EP 2
Dimensioni di trasporto (L x A x P)	45 x 3,5 x 3,5 cm
Peso	0,45 kg / 1 lbs.

EF 45
Dimensioni di trasporto (L x A x P)	41 x 36 x 12,5 cm
Peso	7,7 kg / 16,9 lbs.

Caratteristiche tecniche generali
Assorbimento di corrente massimo	3,5 A / 100-120 V AC •1,7 A / 220-240 V AC
Corrente di transitorio	39 A con 120 V e 230 V

1 Valore RMS di breve durata, misurato usando un segnale sinus-burst con una cadenza di 1/4 e un fattore crest risultante di 9 DB con una frequenza caratteristica per ilsystema.
2 @10% THD, Halfspace
