BEDIENUNGSANLEITUNG Elements Gala Sub 15 HK AUDIO

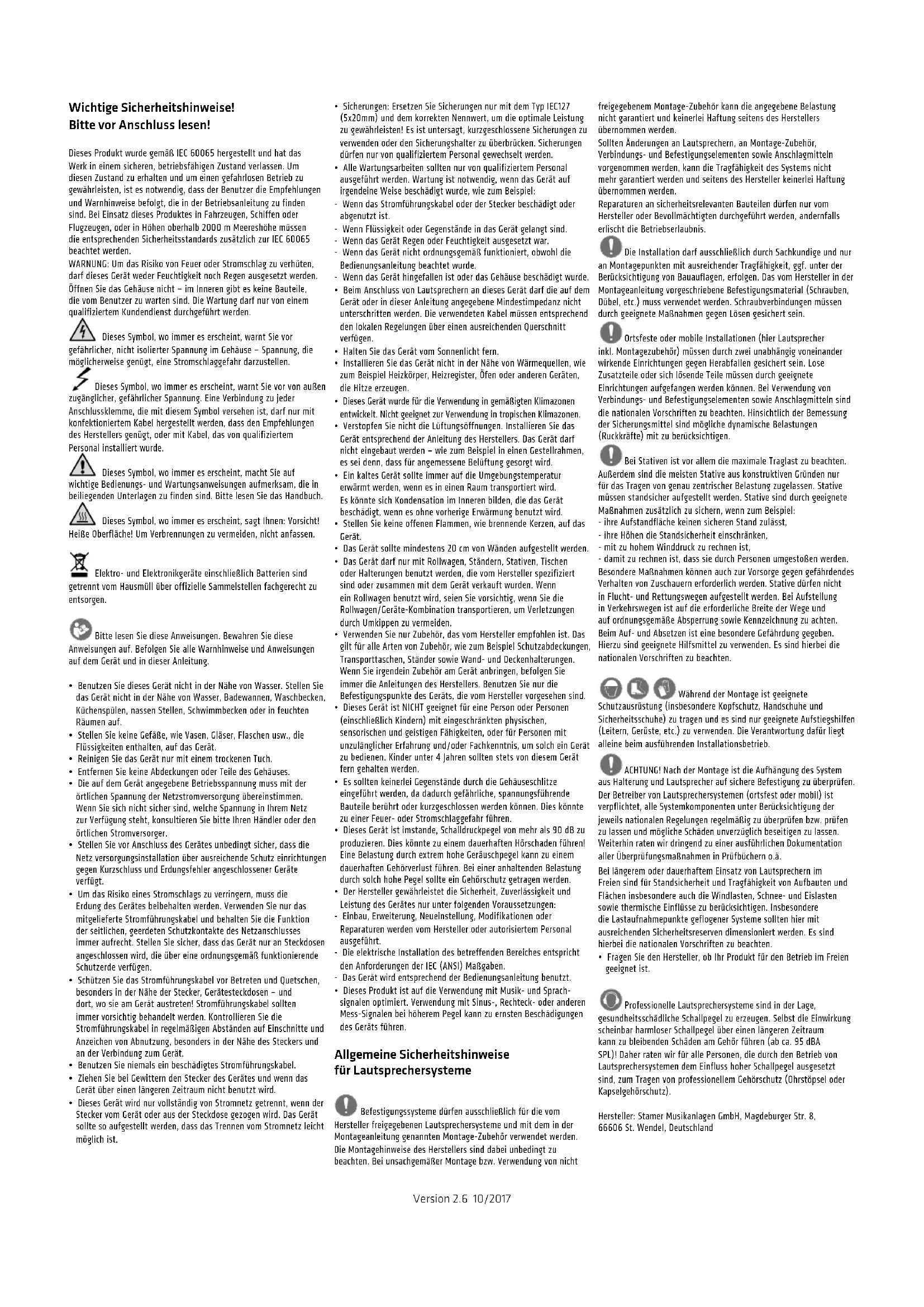

Wichtige Sicherheitschinweise! Bitte vor Anschluss lesen!

Dieses Produkt wurde gemäß IEC 60065 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind. Bei Einsatz dieser Produkte in Fahrzeugen, Schiffen oder Flugzeugen, oder in Hohen oberhalb 2000 m Meereshöhe müssen die entsprechenden Sicherheitsstandards zusammen zur IEC 60065 beachtet werden.

WARNING: Um das Risiko von Feuer oder Stromschlag zu verhüten, darf diese Geät warde朕chtigkeit noch Regen ausgesetzt werden. Offnen Sie das Gehäuse nicht - im Inneren gibt es keine Bauteile, die vom Benutzer zu warten sind. Die Wartung daß nur von einem qualifizierten Kundendienst durchgefuhl wird.

These Dieses Symbol, wo immer es erscheidt, warn Sie vor einer, nicht isolierter Spannung im Gehäuse - Spannung, die gewerse genugnet, eine Stromschlaggefahr darzstellen.

Dieses Symbol, wo immer es erscheint, warnt Sie vor von auBen zuganglicher, gefährlicher Spannung. Eine Verbindung zu jeder Anschlussklemme, die mit thisem Symbol versehen ist, darf nur mit konfektioniertem Kabel hergestellt werden, dass den Empfehlungen des Herstellers genugt, oder mit Kabel, das von qualifiziertem Personal installiert wurde.

1. Dieses Symbol, wo immere es erschnet, macht Sie auf Bedienungen- und Wartungsanweisungen aufmerksam, die in denunden Unterlagen zu finden sind.itte lessen sie das Handbuch.

Dieses Symbol, wo immer es erscheidt, sagt ihren: Vorsicht! Überfläche! Um Verbrennungen zu vermeiden, nicht anfassen.

Elektro- und Elektronikerge einschließlich Batterien sind getreten vom Hausmull über officielle Sammelstellen fachgerecht zu entsorgen.

1. Bisit lezen Sie diese Anweisungen. Bewahren Sie diese Anweisungen auf. Befolgen Sie alle Warnhinweise und Anweisungen im Germ Gerat und in dieser Anleitung.

2. Benutzen Sie这点 Gerät nicht in der Höhe von Wasser. Stellen Sie das Gerät nicht in der Höhe von Wasser, Badewannen, Waschbecken, Kühenspilen, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.

3. Stellen Sie keine Gefäße, wie Vasen, Glaser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
4. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
5. Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
   Die auf dem Gerät angegebene Betriebsspannung muss mit der ortlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht richer sind, welche Spannung in Ihr Netz zur Verfugung steth, konsultieren Sieitte ihren Handlder oder den ortlichen Stromversorger.
6. Stellen Sie vor Anschluss des Gerätes unbedingt sicher, dass die Netz versorgungsinstrument über ausreichende Schutz einrichtungen gegen Kurzschluss und Erdungsfehler angeschlossener Geräte verfügt.
7. Um das Risiko eines Stromschlags zu verringen, muss die Erdung des Gerätes beibehalten werden. Verwendten Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschusses immer aufrecht. Stellen Sie bisher, dass das Gerät nur an Steckdosen angeschlossen wird, die über eine ordnungsgemäß Funktionierende Schutzerde verfügen.
8. Schützen Sie das Stromfuhrungskelbom Betreten und Quetschen,alanders in der Nane der Stecker, Geratsteckdosen- und dort, wos am Gerat austretten! Stromfuhrungskelsbollenimm vorsichtig behaveledt werden. Kontrollieren Si die Stromfuhrungskelbom regelmäßigen Abständen auf Einschnittte und Anzeichen von Abnutzung,alanders in der Nane des Steckers und an der Verbindung zum Gerat.
   Benutzen Sie niemals ein beschädigtes Stromführungskabel.
   Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.

9. Dieses Gerat wird nur vollständig von Stromnetz getreten, wenn der Stecker vom Gerat oder aus der Steckdose gezogen wird. Das Gerat sollte so aufgestellt werden, dass das Trennen vom Stromnetz leicht möglich ist.

10. Sicherungen: Ersetzen Sie Sicherungen nur mit dem Typ IEC127 (5x20mm) und dem korrekten Nennwert, um die optimale Leistung zu gewährleisten! Es ist untersagt, kurzgeschlossene Sicherungen zu verwenden oder den Sicherungshalter zu überbrücken. Sicherungen halten nur von qualifiziertem Personal gewechselt werden.

11. Alle Wartungsarbeiten sollenn nur von qualifiziertem Personal ausgeführten werden. Wartung ist notwendig, wenn das Gerät auf irgendene Weise beschäftigt wurde, wie zum Beispiel:
12. Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutz ist.
13. Wenn Flüssigkeit oder Gegenstände in das Gerät gelant sind.
14. Wenn das Gerät Regen oder Feuchtkettle ausgestet war.
15. Wenn das Gerät nicht ordnungsgemäß Funktioniert, obwohl die Bedienungsanleitung besteht.
16. Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.
17. Beim Anschluss von Lautspruchern an这点 Gerät darf die auf dem Gerät oder in dieser Anleitung angegebene Mindestimpedanz nicht unterscrißten werden. Die verwendeten Kabel müssen entsprchend den lokalen Regelungen über einen ausreichenden Querschnitt verfügen.
18. Halten Sie das Gerät vom Sonnenlicht fern.
19. Installieren Sie das Gerät nicht in der Höhe von Wärmequellen, wie zum Beispiel Heizkorper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.
20. Dieses Gerät wurde für die Verwendung in gemäßigen Klimazonen entwickelt. Nicht geeignet zur Verwendung in tropischen Klimazonen.
21. Verstopfen Sie nicht die Luftungsöffnungen. Installieren Sie das Gerät entsprechend der Anleitung des Herstellers. Das Gerätarf nicht eingebaut werden - wie zum Beispiel in einen Gestellrahmen, es sei dann, dass für angemessene Beluftung gesorgt wird.
22. Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwartet werden, wenn es in einen Raum transportiert wird. Es konnte sich Kondensation im Inneren bilden, die das Gerät beschäftigt, wenn es ohne vorherige Erwärung benutzt wird.
23. Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.
    Das Gerat sollte mindestens 20 cm von Wänden aufgestellt werden.
    Das Gerat darf nur mit Rollwagen, Ständern, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerat verkauf wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.
24. Verwendten Sie nur Zubehor, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehor, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgendem Zubehor am Gerat anbringen, befolgen Sie immer die Anleitungen des Hersteller. Benutzten Sie nur die Befestigungspunkte des Gerats, die vom Hersteller vorgehen sind.
25. Dieses Gerat ist NICTT geeignet fur eine Person oder Personen (einschlieBlich Kindern) mit eingeschränkten physischen, sensorischen und geistigen Fehigkeiten, oder fur Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerät zu bedieren. Kinder unter 4 Jahren sollenn stets von dieserem Gerät fern gehalten werden.
26. Es sollen den keinerlei Gegenstände durch die Gehäueschlütze eingeführt werden, da dadurch gefährliche, spannungsfährende Bauteile berührt oder kurzgeschlossen werden konnen. Dies können zu einer Feuer- oder Stromschlaggefahr führen.
27. Dieses Gerat ist imstande, Schalldruckpegel von mehr als 90 dB zu produzieren. Dies konnte zu einem dauerhaften Hörschaden führen! Eine Belastung durch extrem hohe Gehrachspiegel kann zu einem dauerhaften Gehrverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel sollt ein Gehorschutz getragen werden.
28. Der Hersteller gewährleistet die Sicherheit, Zuverlösigkeit und Leistung des Gerätes nur unter folgenden Voraussetzungen: Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparaturen werden vom Hersteller oder autorisiertem Personal ausgeführ.
    Die elektrische Installation des betreffenden Bereiches entspricht den Anforderungen der IEC (ANSI) Maßgaben.
29. Das Gerät wird entsprechend der Bedienungsanleitung benutzt.
30. Dieses Produkt ist auf die Verwendung mit Musik- und Sprach-signalen optimiert. Verwendung mit Sinus-, Rechtek- oder anderen Mess-Signalen bei higherem Pegel kann zu ernsten Beschädigungen des Geräts führen.

Allgemeine Sicherheitseinweise für Laufsprechersysteme

Befestigungssysteme dürfen ausschließlich für die vom fäller freigegebenen Laufsprechsysteme und mit dem in der geanleitung genommen Montage-Zubehor verwendet werden. Montagehinweise des Herstellers sind bzw. unbedingt zu den. Bei unsachgemäß Montage bzw. Verwendung von nicht

frei gegebenem Montage-Zubehör kann die angegebene Belastung nicht garantiert und keinerlei Haftung seitens des Herstellers übernommen werden.

Sollten Änderungen an Laufsprechen, an Montage-Zubehor, Verbindungs- und Befestigungselementen sowie Anschlagmitteln vorgenommen werden, kann die Tragfähigkeit des Systems nicht mehr garantiert werden und seitens des Hersteller keinerlei Haftung übernommen werden.

Repairaturen an Sicherheitsrelevanten Bauteilen duren nur vom Hersteller oder Bevollmächtigten durchgefuhrt werden, andernfalls erlischt die Betriebserlaubnis.

Die Installation dar auf ausschließlich durch Sachkundige und nur

an Montagepunkten mit ausreichender Tragfähigkeit, ggf. unter der Berücksichtigung von Bauauflagen, erfolgen. Das vom Hersteller in der Montageanleitung vorgeschriebene Befestigungsmaterial (Schrauben, Dübel, etc.) muss verwendet werden. Schraubverbindungen müssen durch geeignete Maßnahmen gegen Lös gesichert sein.

1 Ortsfeste oder mobile Installationen (hier Lautspricher (lontagezubehor) müssen durch zwei unabhängig voneinandere Einrichtungen gegen Herabfallen gesichert sein. Lose teile oder sich lösende Teile müssen durch geeignete utagaufgefangen werden konnen. Bei Verwendung von und Befestigungselementen sowie Anschlagmitteln sind rationalen Vorschriften zu beachten. Hinsichtlich der Bemessung therungsmittel sind möglich dynamische Belastungen (kräfte) mit zu berücksichtigten.

¹ Bei Stativen ist vor allem die maximale Traglast zu beachten. Die dem sind die meisten Stative aus konstruktiven Gründen nur 35 Tragen von genau zentrischer Belastung zugelassen. Stativen an ständers aufgestellt werden. Stative sind durch geeignete Gehänen zusätzlich zu sichern, wenn zum Beispiel:

• ihre Aufstandfläche keinen sicheren Stand zulässst,

• ihre Hohen die Standsicherheit einschränken, mit zu hohem Winddruck zu rechnen ist.

• damit zu rechnen ist, dass sie durch Personen umgestoßen werden. Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von Zuschaufen erforderlich werden. Stative)durfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäß Absperrung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist eine besondere Gefahrung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden. Es sind hierbei die nationaIien Vorschriften zu beachten.

nd der Montage ist geeignete.

Schutzausristung (insbesondere Kopfschutz, Handschuhe und Sicherheitsschuhe) zu tragen und es sind nur geeignete Aufstiegshilfen (Leitern, Geräste, etc.) zu verwenden. Die Verantwortung dafür liegt alleine beim aufführenden Installationsbetrieb.

1 ACHTUNG! Nach der Montage ist die Aufhängung des System Alterung und Lautsprecher auf sichere Befestigung zu überprüften. Beitröber von Laustsprechersystemen (artsfest oder mobil) ist schetet, alle Systemkomponenten unter Berücksichtigung der nationalen Regelungen regelmäßig zu überprüften bzw. prüfen.esen und mögliche Schäden unverzüglich beseitigen zu halten. Ihr einen wir dringend zu einer ausfuhrlichen Dokumentation überprüfungsmaßnahmen in Prüfbüchern o.a.

Bei längerem oder dauerhaftem Einsatz von Laufsprechern im Freien sind für Standsicherheit und Tragfähigkeit von Aufbauten und Flächen insbesondere auch die Windlasten, Schne- und Eislasten sowie thermische Einflüsse zu berücksichtigten. Insbesondere die Lastaufnahmepunkte geflogener Systeme sollen hier mit ausreichenden Sicherheitsreserven dimensioniert werden. Es sind hierbei die nationalen Vorschriften zu beachten.

• Fragen Sie den Hersteller, ob Ihr Produkt für den Betrieb im Freien geeignet ist.

^1 Professionelle Lautsprechersysteme sind in der Lage, dieithesechliche Schallpegel zu erzeugen. Selfs die Einwirkungbar harmloser Schallpegel über einen längeren Zeitaum zu bleibenden Schaden am Gehor führen (ab ca. 95 dBADaher raten wir fur alle Personen, die durch den Betrieb vonrechtsystemen dem Einfluss hoher Schallpegel ausgesetztum Tragen von professionellem Gehorschutz (Ohrstopsel oder gehorschutz).

Hersteller: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Deutschland

ELEMENTS GALA

Willkommen in der HK Audio Familie!

Vielen Dank, dass Sie sich für ein Markenprodukt aus unserem Hause entschieden haben, das mit größter Sorgfalt für Sie entwickelt und gefertigt wurde.

Auch wenn Sie bereits eingehende Erfahrungen mit Beschallungsanlagen gesammelt haben - bei diesen Produkt wird es trotzdem einige Dinge geben, die neu für Sie sind. Legen Sie deshalb diese Bedienungs-anleitung nicht ungelesen beiseite und bewahren Sie sie zur späteren Verwendung auf.

Wir wünschen Ihnen allzeit besten Sound!

Ihr HK Audio Team

Garantie

Nutzen Sie die komfortable Online-Registrarung über www.hkaudio.com.

http://warranty.hkaudio.com

Die Registriierung ist nur gültig, wenn sie innerhalb von 30 Tagen ab Kaufdatum erfolgte.

HK AUDIO

Technischer Service

Postfach 1509

66595 St. Wendel, Deutschland

Fax:[phone]

Hinweis: Die Funktionalität these Products kann durch starke elektromagnetische Felder oder elektrostatische Entladungen gestört werden. In thisem Fall kann durch Ausschalten und erneutes Einschalten die Funktionalität wieder hergestellt werden. Falls dies nicht hilft, muss das Gerät von der Störquelle entfernrt werden.

1 Allgemeines

Lieferumfang des Systems

Bitte überprüfen Sie beim Auspacken Ihr's ELEMENTS GALA-Systems den Lieferumfang auf Vollständigkeit, Das System besteht aus dem SystemSubwoofer GALA SUB 15, aus vier E 835 Mid/High-Units, aus zwei Stück Standfuß EF 45 und zwei signalfuhrenden Distanzstangen EP 2 - im Lieferumfang sind zusätzlich das passende V-Lock-Netzkelb, zwei SpeakonLautspricherkabel und vier Locking Wedges zum horizontalen Fixieren der Mid/High-Units enthalten.

Wichtiger Hinweis: Sollten Sie den System-Subwoofer GALA SUB 15 einzel erworben haben, beachten Sieitte, dass das System nur mit den offen genannten ELEMENTS-Komponenten betrieben werden kann.

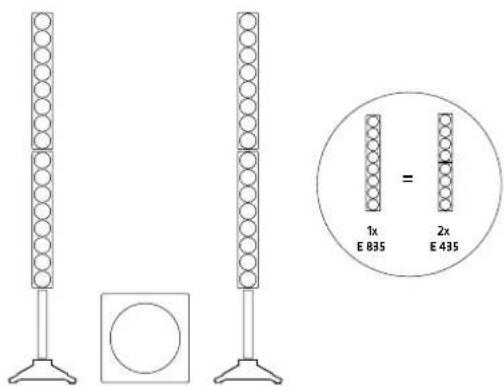

Die Systemkomponenten

Der Subwoofer GALA SUB 15

Der System-Subwoofer GALA SUB 15 beherbergt den 15^th -Tieftonlautsprecher und die aktive System-Elektronik samt den Class-D Endstufen. Auf der Rückseite befinden sich das Anschluss- und Bedienfeld.

Die Mid/High-Säulen

Die beiden Säulen (je zwei E 835) sind mit insgesamt 32 Stück 3,5" Breitbandlautsprechern bestückt. Sie arbeiten nach dem Line-Array-Prinzip. Die einzelnen Säulen-Komponenten werden kabellos per E-Connect miteinan der verbunden. Der Standfuß EF 45 verfügbar über zwei parallele Speakon NL4-Eingänge, sowie einen E-Connect-Anschluss.

Hinweis! Die Systemkomponenten sind akustisch optimal aufeinander abgestimmt und)durenur in der angegebenen Konfi guration betrieben werden. Bei Verwendung anderer Satelliten wird nicht nur der Klang negativ beeinfl usst, sondern die Endstufe -wie auch angeschlossene Fremdgeräte -konnen Schadennehmen.

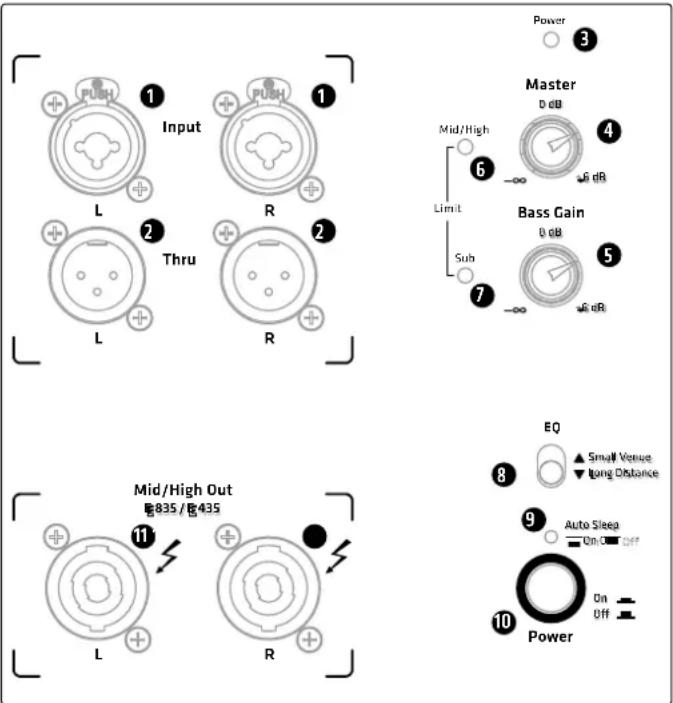

2 Anschlüsse und Bedienelemente

Input

Symmetrische Kombi-Eingangsbuchen (XLR/Klinke) zum Anschluss eines Stereo-Line-Signals (L/R). Schlieben Sie hier das Signalkabel von Ihr dem DJ-Controller, Mischpult, Keyboard o.ä. mittels XLR-Kabel oder 6,35 mm-Klinkenkabel an.

2 Thru

Symmetrische, parallele XLR-Ausgabe zur Weiterleitung des am Input (1) anliegenden Eingangssignals (L/R). Über Thru kann diese Stereo-Signal an weitere Komponenten wie beispielsweise Aktiv-Monitore weitergeleitet werden. Die Thru-Buchsen dieren auch zum Anschluss der optional empfohlenen Bass-Erweiterung mit dem Subwoofer LINEAR SUB 1500 A.

3 Power-LED

These LED leuchtet grün, wenn der Power-Schalter (10) auf „On" geschlossen ist und eine Stromverbindung besteht.

4 Master

Über den Master-Regler wird die Eingangsempf ndlichkeit und somit die Lautstärke des gesamten ELEMENTS GALA-Systems angepasst. Drehen Sie den Master-Regler vor dem Einsatz des Systems ab (Linksanschlag).

Sub

Über den Sub-Regler kann der Pegel des Subwooferers separat eingestellt werden. Bei der Einstellung auf 0 dB (Centerclick), hat das System ein relativ ausgewogenes Lautstarke-Verhältnis zwischen den Mid/High-Säulen und dem Subwoofer.

Limit Mid/High

These LED zeigt das Eingreifen des Limiters im Arbeitsbereich der Mid/ High-Säulen an.

Achtung! Leuchtet die Mid/High-LED während des Betriebs dauerhaft rot, wird das System überlastet. Reduzieren Sie den Master! Sollte kein Signal anliegen und die LED dauerhaft rot leuchten, liegt ein Fehler vor -kontaktieren Sie unseren Technischen Service.

7 Limit Sub

These LED zeigt das Eingreifen des Limiters im Tieftonbereich beim Subwoofer GALA SUB 15 an.

Achtung! Leuchtet die Sub-LED während des Betriebs dauerhaft rot, wird das System überlastet. Reduzieren Sie den Sub-Regler bzw. den Master! Sollte kein Signal anliegen und die LED dauerhaft rot leuchten, liegt ein Fehler vor - kontaktieren Sie unseren Technischen Service.

D5P-gesteuerte Frequenzgangoptimierung an den jeweiligen Anwendungsfall.

Stellung "Small Venue": Mit der Filtereinstellung Small Venue ist der Frequenzgang der Mid/High-Säulen für den Einsatz in kleineren Räumlichkeiten optimiert. Das System klingt so auch auf kurze Distan ausgewogen und angenehm transparent.

Stellung "Long Distance": In der Schalterstellung Long Distance ist der Frequenzgang der Mid/High-Säulen für die Beschaltung von größeren Räumen, bei denen eine hohe Reichweite der Lautspeicher nötig ist, optimiert, um Beste Höhen- und Mittenwiedergabe auch bis in die letzte Reihe zu garantieren.

9 Auto Sleep

ELEMENTS GALA SUB 15 verfügt über eine Auto Sleep-Funktion, die ein- und ausgeschaltet werden kann. Bei Stellung „On" (Funktion Auto Sleep aktiv) schaltet die Endstufe - sofern 350 Minuten kein Signal anliegt - in den Ruhezustand (Verbrauch etwa 0,5 Watt). Um ELEMENTS GALA wieder in Betriebszustand zuersetzen, schalten Sie das System über den PowerSchalter (10) für fünf Sekunden aus und anschließend wieder ein. Auto Sleep auf „off“ deaktiviert diese Funktion und ELEMENTS GALA SUB 15 bleibt dauerhaft in Betrieb.

10 Power

Der Ein/Aus-Schalter für den ELEMENTS GALA SUB 15. In eingeschalteten Zustand leuchtet die Power-LED (3) grün.

Mid/High Out

Speaker-Ausgangsbuchsen zum Anschluss der Mid/High-Säulen des ELEMENTS GALA-Systems mit NL2-Speakon-kompatiblen Lautsprecherkabeln (+1/-1, Kabelquerschnitt mit den Mid/High-Units E 835 (E 435). Werden andere Geräte angeschlossen, können diese – wie auch der GALA SUB 15 – zerstört werden.

Hinweis: Die Speaker-Stecker müssen durch Drehen im Uhrzeigersinn einrasten. Das Herausziehen ist erst nach Entsicherung der Stecker möglich - dazu den Bajonettverschluss in Richtung des Kabels ziehen und gegen den Uhrzeigersinn drehen.

Mains

Verbinden Sie diese Anschlussbuchse mittels des mitgelieferten Netzkabels mit der Netzsteckdose. Hinweis: GALA SUB 15 ist mit verriegbaren V-Lock-Netzeingangsbuchsen ausgestattet. In Kombination mit dem mitgelieferten V-Lock-Kabel kann so die Spannungsvorsorgung gegen versehent liches Herausrutschen gesichert werden.

Achtung! Achten Sie darauf, dass die Spannungsangabe auf dem SUB 15 ihrer lokalen Netzspannung entspricht. Der Anschluss an alsche Netzspannung kann die Elektronik des Gerätes zerstären.

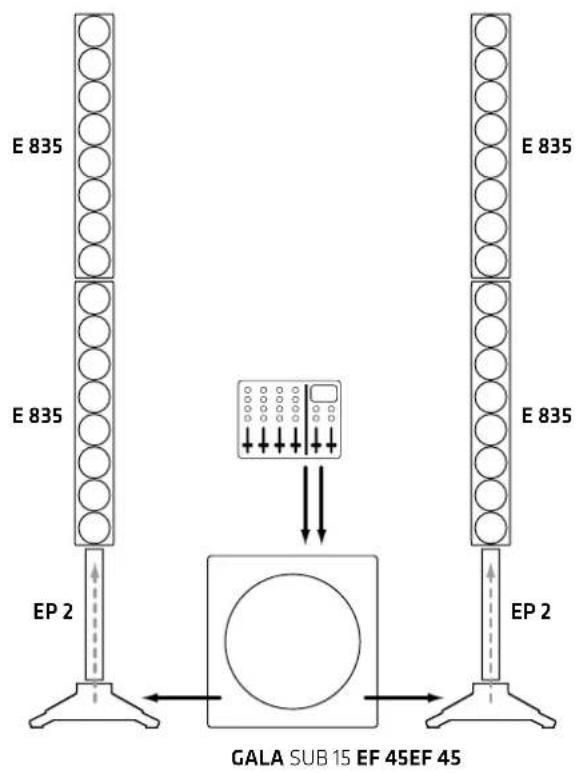

Speaker Input am Standfuß EF 45

(ohne Abbildung)

Verbinden Sie die beiden Mid/High-Säulen mit dem System-Subwoofer (1) (Mid/High Out L/R) über die Speaker-Eingangsbuchsen am Standfuß EF 45. Dazu dieren die beiden Laufsprecherkabel, die im Lieferumfang enthalten sind. Per E-Connect wird das Signal an die angeschlossenen Mid/High-Units weitergeleitet. Der Aufbau ist natürlich auch ohne die Verwendung der Distanzstange EP 2 möglich.

3 Aufstellen und Verbinden der Säulen-komponenten

3.1 E-Connect

E-Connect erlaubt eine sichere und schelle Signalverbindung zwischen den Passiv-Komponenten des ELEMENTS GALA-Systems ohne Kabel. E-Connect stellt den elektrischen und mechanischen Anschluss zwischen den Mid/High-Units E 835, der Distanzstange EP 1 und auch zum Stand-Fuß EF 45 her.

3.2 Verbindung der Säulen-Komponenten

Halten Sie die Komponenten so, dass die jeweiligen Rohrverbindungen überinander stehen. Zur festen Verbindung stecken Sie die Rohrverbindung des oberen Teils vollständig in die Justierhülse des unteren Teils. Achten Sie daraufuf, dass der Arretierknopf in das entsprechende Justierloch einrastet.

Zum Lösener Verbindung halten Sie den Arretierknopf in der Rohrverbindung gedrückt undziehen dann die Componenten auseinander.

Achtung: Achten Sie immer bei der Aufstellung des Systems auf einen waagerechten und befestigten Untergrund.

4 Inbetriebnahme

• Vergewisern Sie sich, dass der GALA SUB 15 beim Aufbau ausgeschelt ist, ansonsten droht Gefahr einer Beschäftigung! Drehen Sie den Bass Gain-Regler auf Mittelstellung (0 dB / Centerclick).
• Bauen Sie immer zuerst das komplette System damit Verkabelung auf und schalten dann erst den GALA SUB 15 ein.
• Für das Abbauen gilt: immer zuerst GALA SUB 15 ausschalten.

5 Aufstellung des Systems

5.1 Aufbau des Systems

Um ein möglich homogenes Stereo-Klangbild zu gewährleisten, sollte der Subwoofer mittig zwischen den beiden Säulen platziert werden.

5.2 Vertikale Ausrichtung der Mid/High-Säulen

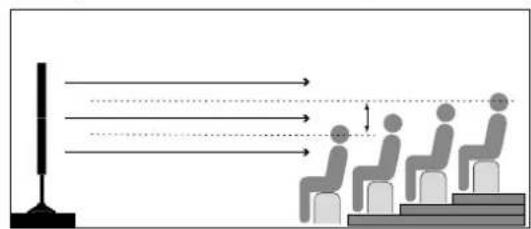

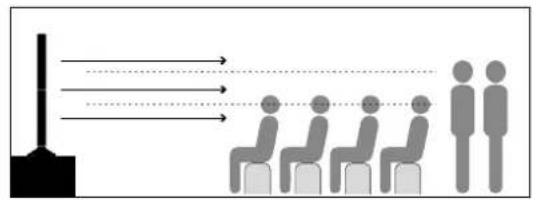

Die richtige Höhe

Bei Line-Array-Systemen wie ELEMENTS wird die Abstrahlung vertikal gebündelt. Achten Sie bei der Aufstellung deshalb darauf, dass der Mittelpunkt einer Laufsprecher-Zeile immer etwa in Kopföhe der Zuhörer justiert ist. Bei Aufstellung auf einer erhöhten Bühne halten Sieitte die Distanzstange EP 2 weg.

Falls keine Bühne zur Verfugung steht, kann die Distanzstange EP 2 zum genauen Anpassen der Höhe benutzt werden.

5.3 Horizontale Ausrichtung der Mid/High-Säulen

Die horizontale Abstrahlung einer Mid/High-Saule beträgt etwa 70^ . Drehen Sie je nach Anwendung die Säulen entsprachend auf die zu beschallengende Flüche ein, um die Schallenergie effektiver zu nutzen.

Ein perfektes Abstrahlverhalten erhält man, wenn alle miteinander verbundenen Komponenten im gleichen Winkel abstrahlen. ELEMENTS betet mit der Locking Wedge (im Lieferumfang enthalten) die Möglichkeit die Mid/ High-Units horizontal zu arretieren. Dann ist ein Verdrehen der Komponenten ausgeschlossen.

Die Locking Wedge wird einfach in den darauf vorgesehenen Schaft eingeclipst. Zum Herauslösen muss leichter Druck auf die Mittelplatte ausgeübt werden.

6 Bass-Erweiterung mit L SUB 1500 A

Zusätzlich bietet ELEMENTS GALA die Möglichkeit, das System durch einen weiteren Aktiv-Subwoofer dem HK Audio L SUB 1500 A - zu erweitern.

• Verbinden Sie hierfür die Thru-Buchsen L/R (2) des GALA SUB 15 mit den Buchsen Input L/R des L SUB 1500 A mit zwei XLR-Kabeln.

Um ein möglichst homogenes Klangbild zu erhalten, positionieren Sie die beiden Subwooferbebeneinander, möglichst mittig zwischen den beiden Mid/High-Säulen.

7 Optionales Zubehör von HK Audio

1. ELEMENTS BASE BAG

Inhalt: 1x gepolsterte Transporttasche fur 1x Standfuß EF 45

2. ELEMENTS SOFT BAG

Inhalt: 1x gepolsterte Transporttasche für 2x E 835 und 1x EP 2

3. GALA SUB 15 ROLLER BAG

Inhalt: 1x gepolstered Subwoofer-Hülle mit integriertem Rollbrett

4. LENKROLLEN 100 mm blau

Die optional erhältlich den Lenkrollen konnen auf der Rückseite des GALA SUB 15 mittels der in den Ecken vorhandenen Sperrzahnschrauben befestigt werden.

Achtung! Mit montierten Lenkrollen kann der GALA SUB 15 ROLLER BAG nicht mehr verwendet werden. In thisem Fall eignet sich die passende gepolsterede Schutzhülle der Bass-Erweiterung L SUB 1500 A.

8 Technische Daten

ELEMENTS GALA System
Gesamtleistung (RMS)1 670	W Class D
Calculated Peak-Power 2000	W
Systemkomponenten 1x GALA SUB 15, 4xE 835, 2xE EF 45, 2xE EP 2
DSP-Features 24 dB Subsonic Filter, Peak-, RMS-, Multiband-Limiter
Optionales Zubehör ELEMENTS BASE BAG, ELEMENTS SOFT BAG, GALA SUB 15 ROLLER BAG, EF 45, EP 2
Gesamtgewicht 55,6 kg / 122,6 lbs.

ELEMENTS GALA SUB 15
Max SPL peak2 129 dB
Frequenzgang +/- 5 dB 44 Hz - 130 Hz, 24 dB/Okt.
Eingänge 2x Klinke/XLR-Kornbibuchse
Ausgänge 2x XLR Thru, 2x Mld/High Out (Speakon)
Bassloutsprecher 1x 15"
Gehäuse MDF
Oberfl äche	Acryllack, schwarz
Frontgitter	Metalgitter mit schwarzem Akustik-schaumstoff
Griffe	2x HK Audio MultiGrip
Abmessungen (BxHxT)	48 x 48,5 x 59,5 cm
Gewicht	30,2 kg / 66,6 lbs.

E 835 Mid/High Unit
Belastbarkeit nominal (RMS)	300 W @ 8 Ohm
Empfändlichkeit 1W/1m 100	dB Halfspace
Frequenzgang -10 dB	140 Hz - 20 kHz
Laufsprecher	8x 3,5" -Breitbandlautsprecher
Abstrahlung	70° horizontal
Trennfrequency	140 Hz, 30 dB/Okt.
Anschlüsse	1x E-Connect In, 1x E-Connect Out
Abmessungen (BxHxT)	11 x 74,5 x 12 cm (exkl. E-Connect-Stutzen)
Gewicht	4,5 kg / 9,9 lbs.

EP 2
Transportmaß (BxHxT)	45 x 3,5 x 3,5 cm
Gewicht	0,45 kg / 1 lbs.

EF 45
Transportmaß (BxHxT)	41 x 36 x 12,5 cm
Gewicht	7,7 kg / 16,9 lbs.

Allgemeine Technische Daten
Spitzenstrom	3,5 A / 100-120 V AC • 1,7 A / 220-240 V AC
Einschaltstrom	39 A bei 120 V und 230 V

1 Kurzzeit-RMS-Wert, gemessen unter Verwendung eines Sinus-Burst-Signals mit einer Taktrate von 1/4 und einem resultierenden Crest-Faktor von 9 dB bei einer für das System representativen Frequenz
2 @10% THD, Halfspace

Fabricant: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Allemagne

ELEMENTS GALA

Subject to change without notice · Technische Änderungen vorbehalten
Copyrights 2018 Music & Sales GmbH · 02/2018
