MANUALE UTENTE DOC296 LIVOO

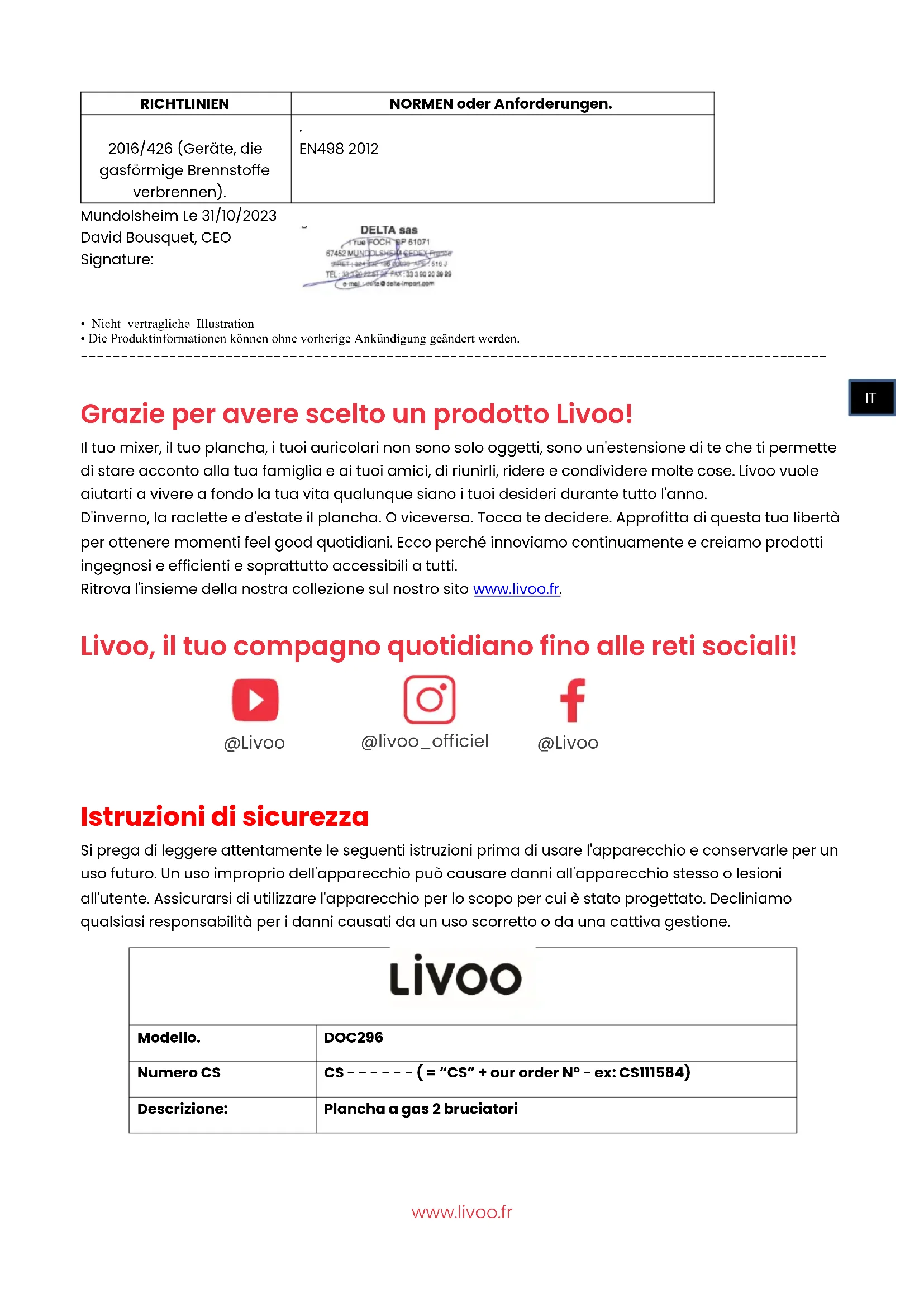

Grazie per averere scelto un prodotto Livoo!

Il suo mixer, il suo plancha, i loro auricolari non sono solo oggetti, sono un'estensione di te che ti permette di stare accconto alla sua famiglia e ai loro amici, di riunirli, ridere e condidere molto cose. Livoo vuole aiutarti a vivere a fondo la sua vita qualunque siano i loro desideri durante tutto l'anno.

D'inverno, la raclette e d'estate il plancha. O viceversa. Tocca te decidere. Approfitta di questa sua libertà per ottenere momenti feel good quotidiani. Ecco perché innoviamo continuamente e creiamo prodotti ingegnosi e efficienti e soprattutto accessibili a tutti.

Ritrova l'insieme della nostra collezione sul nostro site www.livoo.fr.

Livoo, il tuo compagno quotidiano sono alle reti sociali!

@Livoo

@livoo_officiel

@Livoo

Istruzioni di sicurezza

Si prega di leggere attendamente le seguenti istruzioni prima di usare l'apparecchio e conservarle per un uso futuro. Un uso improprio dell'apparecchio può causare danni all'apparecchio stesso o lesioni all'utente. Assicurarsi di utilizzato l'apparecchio per lo scopo per cui è stato progettato. Decliniamo qualsiasi responsabilità per i dati causati da un uso scorretto o da una cattiva gestione.

Livoo
Modello.	DOC296
Numero CS	CS - - - - - - (= "CS" + our order N° - ex: CS111584)
Descrizione:	Plancha a gas 2 bruciatori

Potenza massima	5.0 kW (363g/h)	CE 1336-23 Pin: 1336DO041
Categoria di gaz:	I3+(28-30/37)		I3B/P(30)	I3+(28-30/37)	I3B/P(30)
Tipi di gas:	Butano(363 g/h)	Propano (356g/h)	Propano, Butano o loro miscele (363g/h)
Pressione del gas:	28-30 mbar	37 mbar	28-30 mbar	37 mbar	28-30 mbar
Dimensione dell'iniettre: Ø	0.76 mm		0.76 mm	0.66 mm	0.70 mm
Marcatura dell'iniettre	0.76 mm		0.76 mm	0.66 mm	0.70 mm
Numero e codice	202401
Da utilizzato solo all'esterno dei locali Consultare le istruzioni prima dell'uso Attenzione: le parti accessibili sono essere molto calde, tenere lontano dai bambini piccoli Questo apparecchio deve essere tenuto lontano da materiali inflammabili durante l'uso Non spostare l'apparecchio durante l'uso Chiudere la valvola del contentatore del gas dopo l'uso. Non modificare l'apparecchio
NATION LAND I3+(28-30/37): BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI. I3B/P(30): BE, CY, DK, EE, FI,FR, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, IS, LU, MT. I3B/P(50): AT, CH, DE, SK I3B/P(37): PL
DELTA - BP61071 - 67452 Mundolsheim - FRANCE

1. ATTENZIONE: Questo appearecchio diventa molto caldo. Non spostarlo durante l'uso.
2. Non spostare l'apparecchio durante l'uso.
3. ATTENZIONE: non lasciare l'apparecchio alla portata di bambini e animali domestici.
4. Non lasciare mai l'apparecchio incustodito

durante l'uso.

1. Non permettere ai bambini di usare o giocare con l'apparecchio.

2. Utilizzare l'apparecchio solo per lo scopo previsto.

3. AVVERTENZA! Non utilizzato in spazi chiusi o ristretti. Assicurarsi che sia collocato in un'area ben ventilata.

4. L'apparecchio è destinato esclusivamente all'uso all'aperto e in conformità alle normative locali.
5. Un uso o un'azione non corretti e la mancata osservanza delle istruzioni di sicurezza containute nel presente manuale possono provocare gravi lesioni o morte.
6. L'uso o l'azione non corretti e la mancata osservanza delle istruzioni di sicurezza containute nel presente manuale possono provocare incendi o esplosioni, con gravi danni materiali.

7. Eseguire una prova di tenuta agli anni anni e agli volte che la bombola del gas viene sostituita o scollegata. Controllare che i collegamenti dei tubi del gas siano stretti e in buone condizioni.

8. L'apparecchio deve essere installato su una superficie o un pavimento piano, livellato, stabile e resistente al calore prima e durante l'uso.

9. Non ostruire le aperture di ventilazione della pirofila.
10. Non utilizzato l'apparecchio in prossimità di materiali o sostanze infiammabili. Non conservare bombole di gas o bombolette spray scollegate vicino a quello apparecchio. Non utilizzato l'apparecchio a meno di 1,5 metri da materiali combustibili.
11. Non utilizzato prodotti di accensione con questo apparecchio.
12. Non sporgersi dall'apparecchio durante l'accensione o la cottura.
13. Questo appearecchio è destinato esclusivamente all'uso privato. Non utilizzato in occasione di eventi o in luoghi pubblici.
14. Non modificare l'apparecchio. Questo grill a gas deve essere montato secondo le istruzioni di montaggio fornite. Se l'apparecchio è stato assemblato in un negotio, accertarsi che il montaggio sia stato eseguito correttamente ed effettuire una prova di tenuta prima di utilizzato il grill. Un montaggio errato dell'apparecchio

può essere pericoloso.

1. Non utilizzato la piastra in presenza di forte vento.
2. Non utilizzato la piastra se tutte le parti non sono al loroippo. Assicurarsi di seguire le istruzioni di montaggio per assemblare correttamente但这a pialla. Un montaggio errato più essere pericoloso.
3. Per la manipolazione degli alimenti da cuocere, utilizzare utensili della piastra adatti e resistenti al calore. Indossare quanti protettivi quando si utilizza la piastra per evitare usioni. Alcune parti accessibili possono essere molto calde.
4. Non copire la griglia di cottura con fogli di alluminio, piatti o contentitori per evitare l'accumulo di calore. Non cucinare con la carta stagnola.
5. Lasciare raffreddare completamente la piastra, le ceneri e i loro accessori o parti prima di pulirla e riporla. Si raccomanda di svuotare la genere 24 ore dopo l'utilizzo della piastra.
6. Lasciare sempre raffreddare prima di riporla o pulirla.
7. Pulire l'apparecchio e i loro accessori dopo agli utilizzo per evitare l'accumulo di grasso (rischio

di incendio).

1. Conservare l'apparecchio in un luogo asciutto e riparato.
2. Per informazioni dettagiate su come pulire le superfici a contatto con gli alimenti, consultare il seguente paragrafo del manuale.

3. Se si avverte odore di gas:

4. Chiudere l'alimentazione del gas all'apparecchio.

5. Aprire il coperchio, se il modello ne è dotato.

6. Spagnere eventuali fiamme libere.
7. Se l'odore persistsiste, smettere di usare l'apparecchio, allontanarsi dall'apparecchio e contattare immediatamente il rivenditore o i vigili del fuoco.

Una fuga di gas può provocare un incendio o un'esplosion che potrebbero causare lesioni gravi o morte o anni alle cose.

1. Chiudere sempre la bombola del gas quando non si utilizes la piastra.
2. Acquistare accessori per il collegamento del gas (tubo flessabile, regolatore e guarnizione) conformi alle normative nazionali in vigore nel Paese di destinazione. Questi componenti

devono essere sostituiti periodicamente, secondo la data indica sul corpo di ciascuno di anni o secondo le norme nazionali in vigore nel paese di destinazione.

1. Il tubo di alimentazione del gas (non fornito) deve essere installato in modo da non entrare in contatto con le superfici calde del grill durante il funzionamento o durante lo stoccaggio e il viaggio.
2. Non tentare mai di scollegare il regolatore di pressione o qualsiasi collegamento del gas durante l'utilizzo della piastra.
3. Seguire le istruzioni per il collegamento del regolatore della piastra a gas.
4. Ispezionare il tubo di alimentazione del gas prima di anni utilizzato. Se è eccessivamente incrinato, usurato o tagliato, deve essere sostituito con un regolatore di pressione e un gruppo di tubi flessibili specificati dal produttore prima di utilizzato il tubo flessabile del grill con un gruppo di ricambio specificato dal produttore prima di utilizzato il grill.
5. Non serrareecessivamente i collegamenti. Non

utilizzare nastro di teflon o liquidi sigillanti sui collegamenti.

1. Attention. Non collegare mai l'apparecchio al gas di città (gas naturale). Il circuito del gas è progettato esclusivamente per il gas butano/propano (G30/G31).

2. Assicurarsi che la bombola del gas sia posizionata all'esterno dell'apparecchio durante l'uso.

3. Le bombole di gas non devono mai essere utilizzate o conservate in posizione sdraiata.
4. Dopo agli utilizzato, assicurarsi che tutte le leve di commando siano in posizione off e che l'alimentazione della bombola del gas sia chiusa.
5. Le parti sigillate dal fabbricante o dal suo mandatario non possono essere manipolato dall'utilizzatore.

Sebbene quello apparetcchio sa sta tato costruito in modo da evitare spigoli vivi, è necessario prestare attenzione quando si maneggiano tutte le parti per evitare il rischio di lesioni.

Rimuovere l'imballaggio protettivo e tenerlo lontano alla portata dei bambini. Leggere attendamente le istruzioni di sicurezza prima di iniziare a utilizzare la plancha.

Per l'assemblaggio della piatra, consultare l'élenco delle parti e gli schemi di montaggio. Assicurarsi che non vi siano parti o peszi mancanti o danneggiati/rotti che possano promettere il corretto funzionamento dell'apparecchio. La garanzia di questo appearecchio non può essere applicata per condizioni d'uso anomale, condizioni di conservazione non corrette, mancanza di manutenzione, modifica del prodotto, uso per scopi professionali, ecc.

Accensione

Assicurarsi che l'apparecchio sua posizionato su una superficie stabile e piana.

Indossare guanti protettivi e spalancare le bocchette (se il modello ne è dotato) in modo che l'aria possa affluaire e accelerare la combustione.

ATTENZIONE: esta plancha diventa molto calda. Non spostarla durante l'uso.

Questo prodotto è destinato all'uso solo con gas in bottiglia.

E necessario utilizzato un regolatore conforme alla norma EN16129:2013 di 28 mbar per il gas butano o 37 mbar per il gas propano.

Nonutilizzaremai unregolatore regolabile con il prodotto.

Assicurarsi che il regolatore sia impostato correttamente in modo che il tubo di alimentazione e le valvole siano pieni di gas. In caso contrario, i bruciatori non avranno sufficiente potenza e non si accenderanno o si spegneranno regolarmente.

Se è necessario sostituire la bombola del gas, assicurarsi che l'apparecchio sia spento e che non vi sia alcuna fonte di accensione nelle vicinanze (scintilla, sigaretta, fiamma libera, ecc.).

Assicurarsi che il tubo del gas non sia attorcigliato, allungato,iegato oiegato per consentire il libero flusso del gas.

• Utilizzare solo i pezzi di ricambio forniti dal distributore. Il mancato rispetto delle modifiche o delle sostituzioni dei pezzi di ricambio comporta l'annullamento della garanzia.
  Non collegare mai l'apparecchio direttamente alla bombola del gas;utilizzare un regolatore e un tubo tipico NF.
  Non coprire mai l'apparecchio prima che sua complemente raffreddato.
  Nonutilizzare spray in prossimità dell'apparecchio.
  Nonutilizzare prodotti di accensione nelle si accende l'apparecchio.

Assemblaggio

VI PEGHIAMO DI CONTROLLARE LE ISTRUZIONI PER IL MONTAGGIO ALLEGATE

Prima dell'uso:

Assicurarsi che il tubo non presenti scalfiture, crepe o segni di forte usura. Assicurarsi che la data di scadenza non sia stata superata.

Eseguire una prova di tenuta all'inizio di anni stagione e a agli sostituzione della bombola per garantire il corretto funzionamento del dispositivo e dei loro collegamenti.

NON UTILIZZARE MAI UNA FIAMMA APERTA PER RILEVARE LE PERDITE DI GAS. NON ACCENDERE L'UNITÀ DURANTE IL TEST.

Impostare tutti i comandi dell'unità su off (spento), collegare correttamente la bombola del gas, après la valvola della bombola del gas.

Per rilevare una perdita, aplicare una soluzione di acqua e sapone liquido in parti uguali su tutti i collegamenti del circuito del gas (valvole, tubo flessibile, regolatore e dato esagonale) con un pennello. Se si formano bolle in qualsiasi punto, significa che c'è una perdita.

Bombola del gas

L'apparecchio può essere utilizzato con qualsiasi bombola di gas di peso compreso tra 4,5 e 15 kg di butano e tra 3,9 e 13 kg di propano. La bombola di gas non deve essere fattà cadere o maneggiata in modo brusco! Se l'apparecchio non viene utilizzato, la bombola deve essere scollegata. Dop o aver scollegato la bombola dall'apparecchio, rimettere il tappo di protezione sulla bombola. Il peso massimo della bombola è di 6,75 kg.

Le bombole devono essere conservate all'aperto, in posizione verticale e fuori alla portata dei bambini. La bombola non deve mai essere conservata in luoghi dove le temperature possono superare 50. Non

conservare la bombola in prossimità di fiamme, fiamme pilota o altre fonti di accensione. NON FUMARE. La bombola deve essere sostituita lontano da qualsiasi fonte di accensione.

L'altezza della bombola di gas è inferiore a 80 cm e la larghezza è di 35 cm.

Installazione

Collegare il tubo della bombola del gas e il regolatore sul lato sinistro della plancha. Tenere presente che la bombola del gas deve essere tenuta lontana dal calore e deve essere posizionata in modo stabile. Il diametro del tubo deve essere di 10 mm. La lunghezza consigliata del tubo non deve essere superiore a 1,5 m. Scegliere un tubo flessibile resistente al calore superiore a 80

Collegamento della bombola del gas all'apparecchio

Questo appearecchio è adatto solo per l'uso di gas butano, propano o loro miscele a bassa pressione e utilizzato con l'apposto regolatore a bassa pressione tramite un tubo flessibile. Il tubo flessibile deve essere fissato al regolatore e all'apparecchio con fascette stringitubo.

• Utilizzare un regolatore da 28mbar con categoria I3+ per il gas butano e un regolatore da 37mbar con categoria I3+ per il gas propano;

• Utilizzare un regolatore da 30mbar con categoria I3B/P (30);

• Utilizzare un regolatore da 37mbar con la categoria I3B/P (37);
• Utilizzare un regolatore da 50mbar con categoria I3B/P (50);

Utilizzare un regolatore idoneo certificato secondo la norma BSEN 16129:2013.

Per informazioni sul regolatore adatto alla bombola di gas, consultare il rivenditore di GPL.

Come scollegare una bombola del gas

Chiudere la valvola della bombola del gas. Attendere che il bruciatore sia spento. Riposizione are tacco di sicurezza (se presente) sulla bombola vuota.

Verificare la presenza di perdite

Preparare 2-3 once fluide di soluzione cercafughe mescolando una parte di detersivo con 3 parti di acqua.

Assicurarsi che la valvola di controllo sia "OFF".

Collegare il regolatore alla bombola e collegare il regolatore con il tubo flessibile e la griglia a gas esterna, assicurandosi che i collegamenti siano saldi, quindi accendere il gas.

Spennellare la soluzione saponata sul tubo e su tutti i giunti. Se compaiono delle bolle, si è in presenza di una perdita, che deve essere eliminata prima dell'uso.

Eseguire nuovamente il test dopo aver risolto il problema. Chiudere il gas alla bombola dopo il test. Se la perdita rilevata non può essere eliminata, non tentare di ripararla ma rivolgersi al rivenditore di gas.

Regolatore tubo flessibile

Utilizzare solo regolatori e tubi flessibili approvati per il GPL alle pressioni indicate (vedere pagina 6). La durata del regolatore è stimata in 10 anni. Si raccomanda di sostituire il regolatore entro 10 anni alla data di produzione.

L'uso di un regolatore o di un tubo flessibile errato non è sicuro; verificare sempre la presenza degli articolì corretti prima diMETTERE in funzione la piastra.

Il tubo flessibile utilizzato deve essere conforme alle norme vigenti nel paese di utilizzo. La lunghezza del tubo flessibile deve essere di 1,5 metri (massimo). I tubi flessibili usurati o danneggiati devono essere sostituiti. Assicurarsi che il tubo flessibile non sia ostruito, attorcigliato o a contatto con qualsiasi parte della piastra, tranne che al suo collegamento. Sostituire il tubo flessibile quando le condizioni nazionali lo richiedono e/o in base alla sua validità.

Il tubo non deve essere attorcigliato o piegato quando è collegato al regolatore e alla griglia a gas per esterni. Nessuna parte del tubo deve toccare alcuna parte dell'apparecchio. La bombola deve essere posizionata sul lato sinistro dell'apparecchio alla distanza massima consentita alla lunghezza del tubo.

Utilizzo dell'apparecchio

Suggerimenti

Non grigliate mai i vostri cibi tra le fiamme.

Le fiamme possono essere causate da residui di grasso e succo di frutta che cola sui brucitori. Per simulare le fiamme, pulire regolarmente i brucitori, dopo l'uso e quando l'apparecchio è completeness raffreddato.

Durante la cottura, i bruciatori devono essere SEMPRE in posizione Bassa.

Proteggere le mani durante la cottura con guanti protettivi.

Non utilise l'apparecchio in presenza di forte vento. Non utilise carbone di legna o pietra lavica.

Seguire correttamente queste istruzioni per evitare lesioni gravi o dati materiali e per preservare l'apparecchio.

Seguire attendamente le istruzioni di montaggio dell'apparecchio.

Collegare il tubo del gas alla piasta. Collegare il regolatore al tubo. Collegare il regolatore alla valvola della bombola del gas seguendo le istruzioni fornite con il regolatore. Prima di aprire l'alimentazione del gas, portare tutte le manopole di controllo in posizione off.

Istruzioni per l'accensione: brucatori principali

Collegare la bombola del gas alla piastra seguendo le istruzioni fornite con il regolatore.

1. Ruotare tutte le manopole di controllo in posizione "OFF".
2. Attivare l'alimentazione del gas sull'interruttore della bombola o del regolatore seguito le istruzioni per il collegamento e il funzionamento del regolatore.
3. Premere verso il basso e accendere il bruciatore; contemporaneamente, premere il pulsante rosso di accensione; si sentirà un click e poi i bruciatori si accenderanno.
4. Se il bruciatore non si accende dopo due tentativi, chiudere il rubinetto del gas e attendere 5 minuti prima di riprovare la sequenza di accensione. Se il problema persiste dopo aver riacceso l'apparecchio, chiedere aiuto al fornitore di gas, al rivenditore o al technique del gas. Non tentare mai di riparare il problema da soli, per non incorrere in gravi danni fisici e/o materiali.
5. Se il bruciatore non rimane acceso, ripetere il punto 4.
6. Quando il bruciatore è accesso, è possibile regolare la portata del bruciatore ruotando la manopola in senso antiorario in una posizione qualsiasi tra quella di massima e quella di minima.
7. Per spegnere la piastra, interrompere l'ingresso del gas ruotando il pulsante della valvola o del regolatore in posizione "Stop", seguendo le istruzioni fornite con il regolatore. Ruotare i pulsanti di tutti i bruciatori in direzione delle lancette dell'orologio, in posizione "Stop" spento, quando le fiamme sono spente.

Pulizia e manutenzione

Sul prodotto possono comparare macchie di ruggine dovute alle particelle metalliche contente nell'acciaio inossidabile utilizzato per la fabbricazione di quello prodotto. Si consiglia di spazzolarle via rapidamente per limitarne la diffusione.

Dopo agli cottura, attendere che il prodotto si raffreddi completeness.

Svuotare il raccoglitore di grasso e pulire l'apparecchio e gli utensili dopo agli utilizzo per evitare che sulle superfici di cottura si depositi un grasso altamente infiammabile e tossico.

Non utilizzare oggetti appuntiti o detergenti abrasivi sulla superficie di cottura. è preferibile utilizzato uno sgrassatore per uso intensivo. Non lasciate l'acqua stagnante nell'apparecchio: potrebbe causare ruggine e un rapido deterioramento dei materiali. Proteggere l'apparecchio con una copertura se lo si lascia all'aperto in caso di bel tempo. Proteggere l'apparecchio alla pioggia e dall'umidità durante i periodi di inutilizzo prolongati.

Pulizia

"Bruciare" la piastra dopo agli utilizzato (per circa 15 minuti) consente di ridurre al minimo i residui di cibo.

Superficie esterna

Utilizzare un detergente delicato o una soluzione di bicarbonato di sodio e acqua calda. Per le macchie più ostinate è possibile utilizzato polvere abrasiva non abrasiva, quindi risciacquare con acqua.

Se la superficie interna del coperchio della piastra ha l'aspetto di una vernice scrostata, significica che il grasso accumulato si è trasformativo in carbone e si sta staccando. Pulire accuratamente con una soluzione forte di acqua calda e sapone. Risciacquare con acqua e lasciare asciugare completeness.

Nonutilizzaremaiundetergente per fornii.

Interno del fondo della piastra

Rimuovere i residui utilizzato una spazzola, un raschietto e/o un tampone di pulizia, quando lavare con una soluzione di acqua e sapone. Risciacquare con acqua e lasciare asciugare.

Piastra di cottura

Utilizzato una soluzione delicata di acqua e sapone. Sulle macchie più ostinate si può utilizzare una polvere abrasiva non abrasiva, quando risciacquare con acqua.

Vassoio del grasso

Non après il vassoio del grasso durante l'uso.

Quando si pulisce il vassoio del grasso, portarlo via.

Controllare punctualmente e togliere l'olio quando è piano per 1/3.

Pulizia del gruppo bruciatore

Spagnere il gas alla manopola di controllo e scollegare la bombola.

Rimuovere la griglia di raffreddamento.

Pulire il bruciatore con una spazzola morbida o soffiare con aria compressa e pulire con un panno.

Pulire le aperture intasate con uno scovolino o un filo rigido (come una graffetta aperta).

Ispezionare il bruciatore per individuare eventuali danni (crepe o fori). Se si riscontrano danni, sostituire il bruciatore con uno nuovo. Reinstallare il bruciatore e verificare che gli orifizi della valvola del gas siano posizionati e fissati correttamente all'interno dell'ingresso del bruciatore (venturi).

In alcuni casi la piatra si riaccende a causa di un insetto che striscia nel tubo venturi del bruciatore o di un ragno che tesse la sua tela all'internalo del bruciatore. Il problema cui èssere risolto utilizzando una spazzola per bottiglie insertita nel tubo venturi del bruciatore e spingendola all'internalo del bruciatore per tutte la sua lunghezza. Se il problema persistsente, consultare il rivenditore del gas.

DICHIARAZIONE DI CONFORMITA UE

Noi

DELTA

BP61071

67452 Mundolsheim - Francia

Dichiariamo molto la nostra responsabilità che l'articolo :

• Descrizione: Plancha a gas 2 bruciatori

Riferimento:DOC296

a cui si applica esta dichiarazione, è conforme alla legislazione di armonizzazione UE applicabile:

DIRTTIVE	STANDARD o requisiti
2016/426 (apparecchi che bruciano combustibili gassosi)	EN498 2012

Mundolsheim Le 31/10/2023

David Bousquet, CEO

• illustrazione non contrattuale
• informazioni sui prodotti sono soggette a modifiche alla preavviso
