MANUALE UTENTE MDRT580MTE02E MIDEA

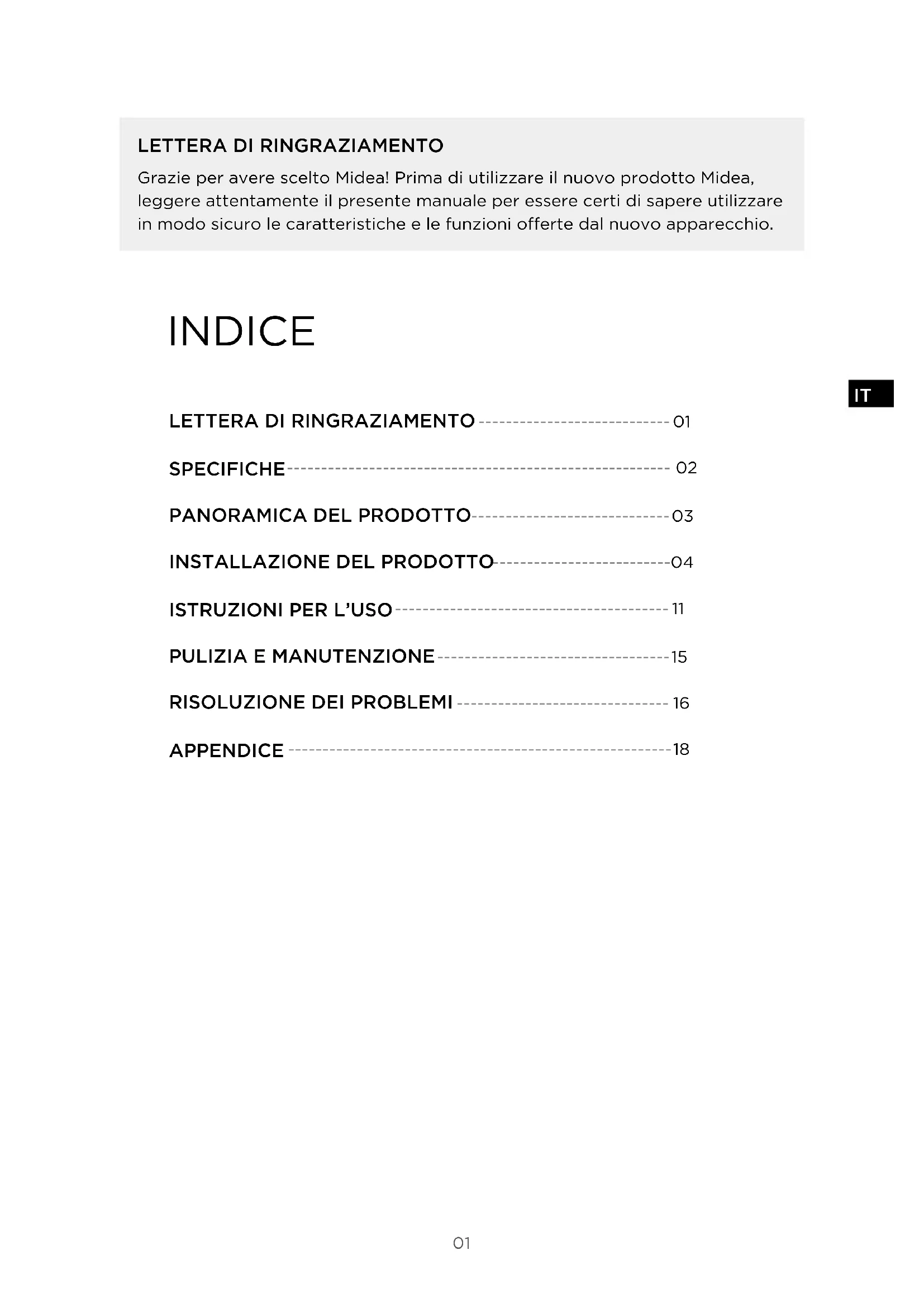

LETTERA DI RINGRAZIAMENTO

Grazie per avere scelto Midea! Prima di utilizzare il nuovo prodotto Midea, leggere attentamente il presente manuale per essere certi di sapere utilizzare in modo sicuro le caratteristiche e le funzioni oerte dal nuovo apparecchio. INDICE

LETTERA DI RINGRAZIAMENTO

INSTALLAZIONE DEL PRODOTTO

PULIZIA E MANUTENZIONE

SPECIFICHE Modello del prodotto MDRT580MTE Tensione/frequenza nominale 220-240 V~/50 Hz Corrente nominale 1,5 A Volume totale (l) 413 L Volume dello scomparto di conservazione degli alimenti freschi 306 L Volume dello scomparto a quattro stelle 107 L Capacità di congelamento 5 kg/24 ore Tempo di incremento temperatura 10 ore Dimensioni complessive (L x P x A) 700 x 670 x 1723 mm Modello del prodotto MDRT645MTE Tensione/frequenza nominale 220-240 V~/50 Hz Corrente nominale 1,2 A Volume totale (l) 463 L Volume dello scomparto di conservazione degli alimenti freschi 356 L Volume dello scomparto a quattro stelle 107 L Capacità di congelamento 5 kg/24 ore Tempo di incremento temperatura 10 ore Dimensioni complessive (L x P x A) 700 x 691 x 1880 mm Modello del prodotto MDRT489MTE Tensione/frequenza nominale 220-240 V~/50 Hz Corrente nominale 0,7 A Volume totale (l) 338 L Volume dello scomparto di conservazione degli alimenti freschi 254 L Volume dello scomparto a quattro stelle 84 L Capacità di congelamento 3,9 Kg/24 ore Tempo di incremento temperatura 10 ore Dimensioni complessive (L x P x A) 595 x 695 x 1724 mm03

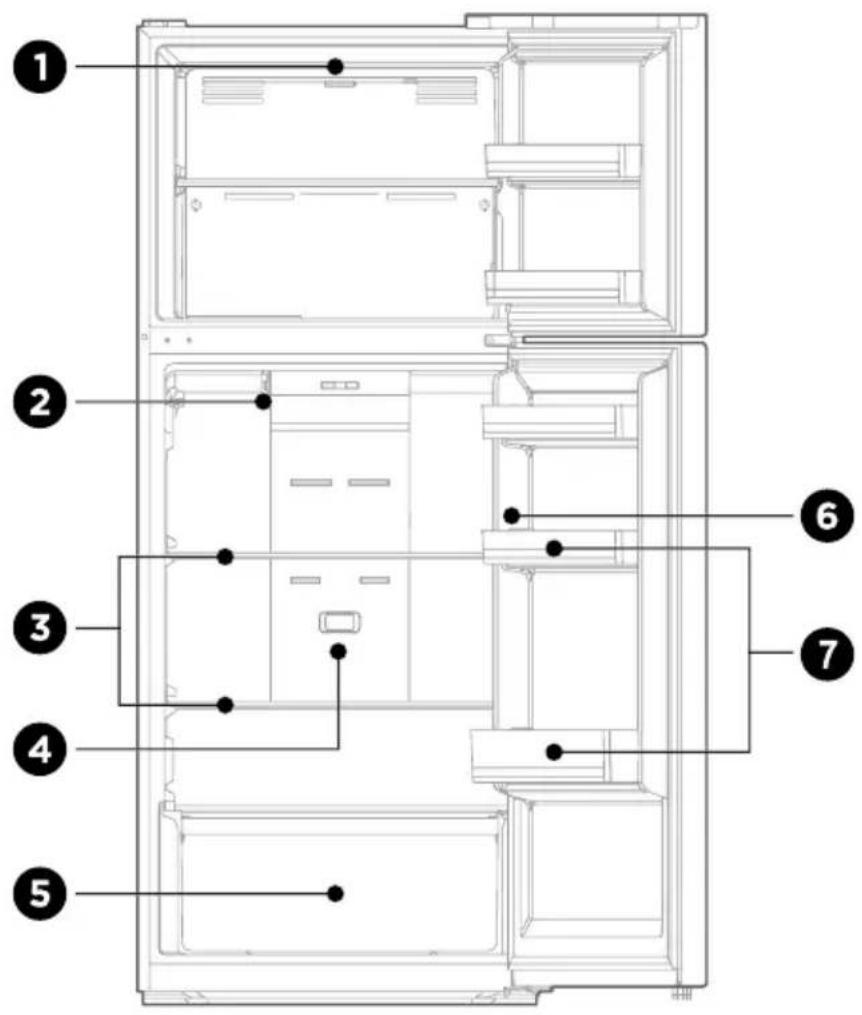

Contenitore per frutta e verdura

Cursore di regolazione del frigorifero

Controllo della temperatura

Ripiano dello sportello

Deodorante ATTENZIONE La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione eettiva dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore.04

INSTALLAZIONE DEL PRODOTTO Istruzioni di installazione Apparecchi di refrigerazione con classe climatica

• A seconda della classe climatica, gli apparecchi di refrigerazione sono pensati per essere utilizzati alle temperature ambiente indicate nella tabella sottostante.

• La classe climatica è riportata sulla targhetta di identificazione del prodotto. Il prodotto potrebbe non funzionare correttamente a temperature che non rientrano nell'intervallo specificato.

• È possibile trovare la classe climatica sull’etichetta del prodotto. Intervallo di temperatura eettiva

• L'apparecchio è pensato per funzionare normalmente entro l'intervallo di temperatura specificato a seconda della classe climatica. Classe Simbolo Intervallo di temperatura ambiente °C

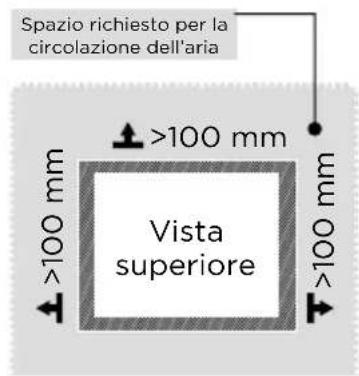

• Una distanza eccessivamente esigua dagli elementi adiacenti può comportare una riduzione della capacità di congelamento e un aumento dei costi dell'elettricità. Durante l'installazione dell'apparecchio, lasciare una distanza di oltre 100 mm da ogni parete adiacente. Spazio richiesto per la circolazione dell’aria >100 mm >100 mm >100 mm >100 mm >100 mm >100 mm Vista superiore ATTENZIONE La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione eettiva dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore.05

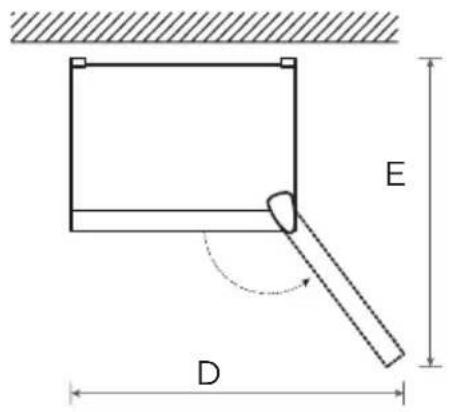

Disegno sui requisiti di spazio (quando lo sportello è aperto e quando è chiuso)

Modello del prodotto Larghezza Altezza complessiva Profondità Larghezza con sportelli aperti a

Profondità con sportelli aperti a

Nota: Tutte le dimensioni in mm Modello del prodotto Larghezza Altezza complessiva Profondità Larghezza con sportelli aperti a

Profondità con sportelli aperti a

Cambio dello sportello da destra a sinistra Elenco degli attrezzi necessari all'utente Chiave a brugola con cacciavite a croce Cacciavite sottile a spatola Chiave a tubo da 5/16 Nastro per mascheratura Componenti da utilizzare per l'inversione dello sportello SN Parti Quantità 1 Cerniera superiore destra 1 2 Copertura cerniera superiore destra 1 3 Manicotto per l’asse della cerniera superiore 1 4 Vite cerniera superiore 3 5 Coperchio dei fori 1 6 Vite cerniera centrale 2 7 Cerniera centrale 1 8 Tappo dei fori 2 9 Vite trave centrale 1 10 Cappuccio per vite della trave centrale 1 11 Piedino regolabile 1 12 Vite cerniera inferiore 3 13 Gruppo cerniere inferiori 1 14 Vite copertura terminale inferiore dello sportello del congelatore 1

Blocco della copertura terminale inferiore dello sportello del congelatore

16 Vite della copertura terminale inferiore dello sportello del frigorifero 1 17 Blocco della copertura terminale inferiore dello sportello del frigorifero 1

Manicotto per l’asse della copertura terminale superiore dello sportello del frigorifero

19 Supporto inferiore dello sportello del frigorifero 1 20 Confezione di accessori 4 21 Meccanismo autobloccante dello sportello destro 1 Note: 1-19/Preinstallato sul frigorifero e da utilizzare in caso di inversione dello sportello 20/Cerniera superiore sinistra, copertura cerniera superiore sinistra, meccanismo autobloccante dello sportello sinistro, copertura decorativa sinistra 21/Preinstallato sul frigorifero, rimosso e conservato quando si cambia lo sportello.

1. Spegnere l'elettrodomestico prima di eettuare questa operazione.

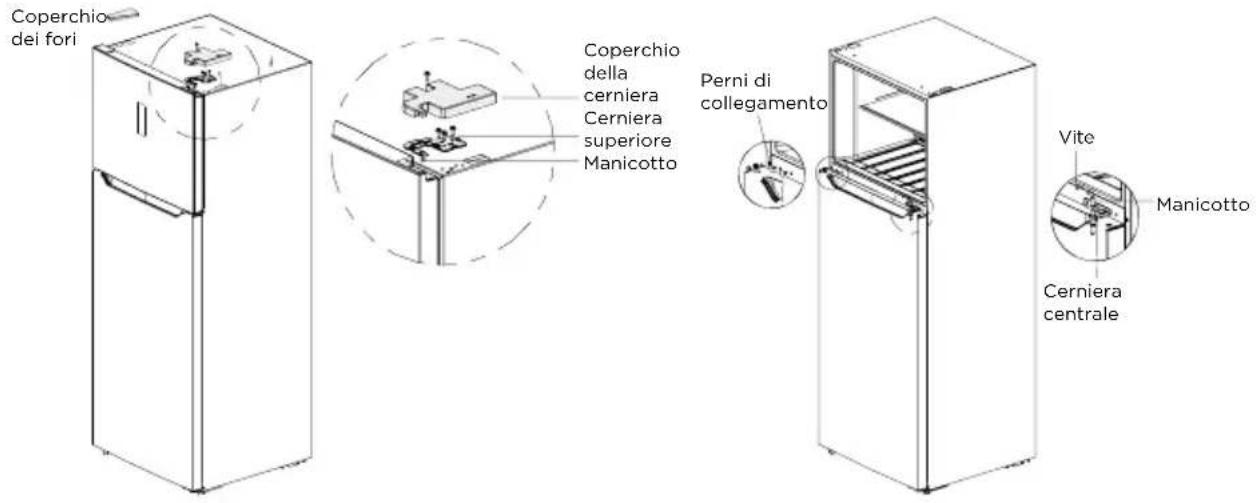

2. Rimuovere il coperchio della cerniera e la vite sul lato superiore destro della cassetta,

nonché la cerniera superiore e il coperchio dei fori sul lato sinistro.07

Coperchio dei fori Coperchio della cerniera Perni di collegamento Vite Cerniera centrale Manicotto Cerniera superiore Manicotto

3. Svitare la vite della cerniera, togliere la cerniera centrale e il manicotto dell'asse superiore,

togliere le due coperture dei fori della cerniera (perni di collegamento) sulla cerniera centrale, dopodiché sfilare il corpo dello sportello del vano frigorifero verso l'alto.

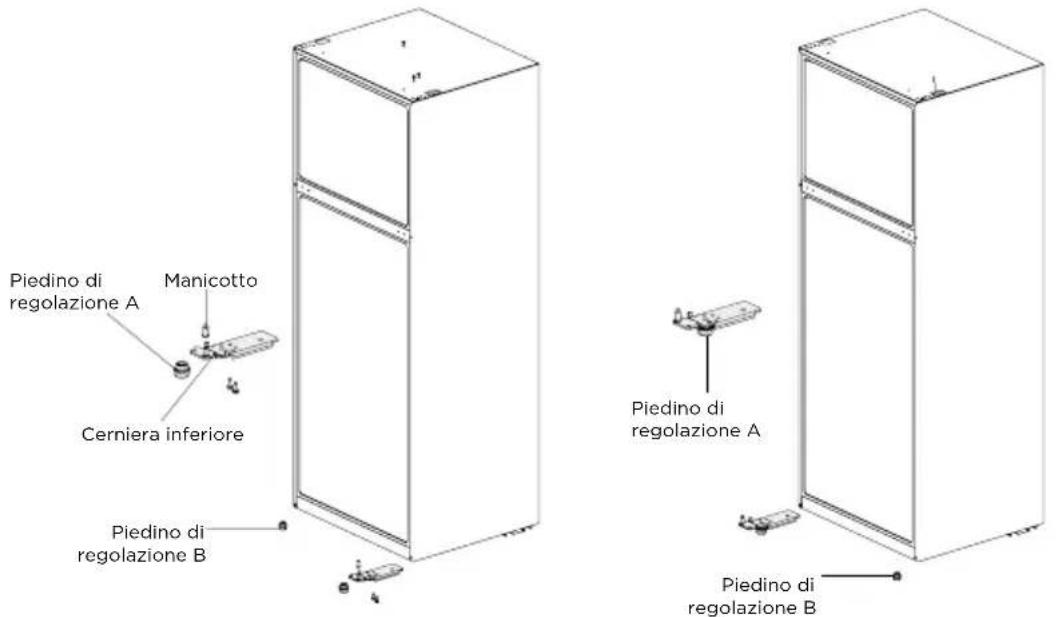

4. Installare l'asse della cerniera e il manicotto dell'asse nel foro sinistro della

cerniera inferiore, quindi la cerniera inferiore nell'angolo sinistro del frigorifero, successivamente il piedino di regolazione A secondo la posizione indicata in figura e infine il piedino di regolazione B nell'angolo inferiore destro del frigorifero. Piedino di regolazione A Manicotto Cerniera inferiore Piedino di regolazione B Piedino di regolazione B Piedino di regolazione A

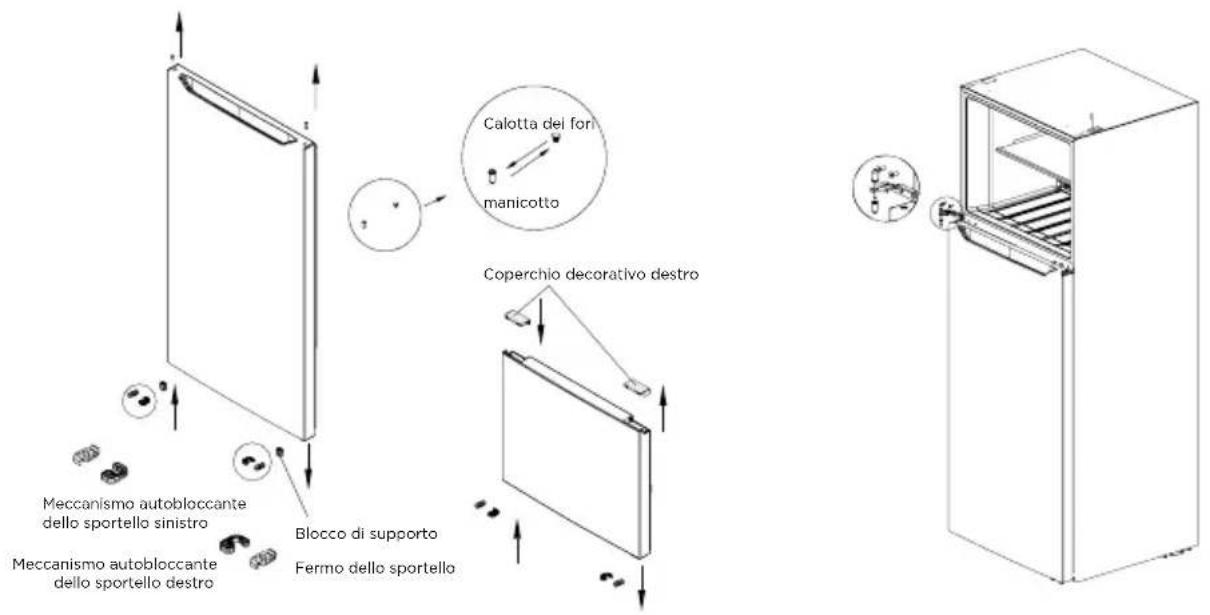

5. Smontare il fermo dei due corpi dello sportello e le viti autobloccanti dello sportello

destro, quindi estrarre il meccanismo autobloccante dello sportello sinistro dalla borsa degli accessori e installarlo nell'angolo sinistro del corpo dello sportello insieme al fermo dello stesso; estrarre il blocco di supporto inferiore del corpo dello sportello del vano frigorifero e installarlo nell'angolo inferiore sinistro, infine estrarre il tappo dei fori e il manicotto dell'asse per lo sportello del vano frigorifero e regolare le loro posizioni, quindi installarli nel corpo dello sportello; estrarre il coperchio decorativo destro sullo sportello del vano frigorifero, dopodiché estrarre il coperchio decorativo sinistro dalla borsa degli accessori e installarlo.08

Meccanismo autobloccante dello sportello sinistroBlocco di supportoCoperchio decorativo destromanicottoCalotta dei foriFermo dello sportelloMeccanismo autobloccante dello sportello destro

6. Installare lo sportello del vano frigorifero sulla cerniera inferiore,

quella centrale sul lato sinistro del frigorifero e stringere le viti, poi posizionare correttamente il manicotto dell'asse. Installare il perno di collegamento nel foro della trave centrale nell’altra estremità.

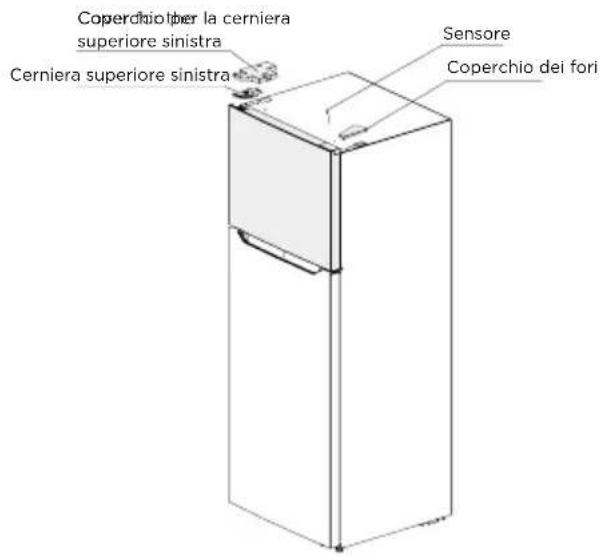

7. Installare lo sportello del congelatore sulla cerniera centrale, estrarre la

cerniera superiore sinistra e il coperchio per la cerniera superiore sinistra dalla borsa degli accessori, installare la cerniera sinistra e stringere le viti, installare il coperchio per la cerniera superiore sinistra e stringere la vite, installare il sensore destro nel coperchio per i fori sinistro originale, infine fissare il coperchio per i fori sulla cassetta destra.

8. Dopo aver completato l’installazione.

Cover for the left upper hinge Left upper hinge Hole cover Sensor Coperchio per la cerniera superiore sinistraCerniera superiore sinistraSensoreCoperchio dei fori ATTENZIONE La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione eettiva dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore.09

Piedini di livellamento Per evitare vibrazioni, l'unità deve trovarsi in piano. Se necessario, regolare le viti di livellamento per compensare le irregolarità del pavimento. La parte anteriore deve essere leggermente più alta rispetto a quella posteriore per facilitare la chiusura dello sportello. Le viti di livellamento possono essere ruotate facilmente ribaltando leggermente il mobile. Girare le viti di livellamento in senso antiorario per sollevare l’unità, in senso orario per abbassarla. Spostamento dell’apparecchio

1. Rimuovere tutti gli alimenti che si trovano all’interno dell’apparecchio.

2. Scollegare la spina di alimentazione, inserirla e fissarla nell'apposito gancio

posto sul retro o sulla parte superiore dell'apparecchio.

3. Avvolgere con nastro adesivo parti come i ripiani e la maniglia dello sportello

per evitare che cadano durante lo spostamento dell'apparecchio.

4. Spostare con cautela l'apparecchio insieme a più di due persone. In caso di

trasporto dell'apparecchio per lunghi tratti, tenere l'apparecchio in posizione verticale.

5. Dopo aver installato l'apparecchio, collegare la spina a una presa di corrente

per accenderlo. ATTENZIONE Precauzioni prima dell'utilizzo: Prima di apportare qualunque modifica al frigorifero, scollegarlo dall'alimentazione. Inoltre è necessario prendere le dovute precauzioni per evitare lesioni personali. Sostituzione della luce

• Tutte le operazioni di sostituzione e manutenzione sulle lampade a LED devono essere svolte dal produttore, dal suo personale di assistenza autorizzato o altro personale qualificato. ATTENZIONE Collegamento dell’apparecchio Dopo l’installazione dell’apparecchio, collegare la spina di alimentazione a una presa elettrica. ATTENZIONE Dopo aver collegato il cavo di alimentazione (o la spina) alla presa elettrica, attendere 2 o 3 ore

MDRT580MTE/MDRT645MTE

prima di introdurre gli alimenti nell'apparecchio. In caso di aggiunta di alimenti prima che10

Suggerimenti per il risparmio energetico

• Non collocare l'apparecchio vicino a fornelli, radiatori o altre fonti di calore. Se la temperatura ambiente è elevata, il compressore funzionerà più spesso e più a lungo, con conseguente aumento del consumo energetico.

• Assicurarsi che vi sia una ventilazione suciente alla base, sui lati e sul retro dell'apparecchio. Non coprire mai le aperture di ventilazione.

• Inoltre, osservare le distanze indicate nel capitolo "Installazione".

• La disposizione dei cassetti, degli scaali e dei ripiani come ragurato nell'illustrazione garantisce un uso più eciente dell'energia e dovrebbe quindi essere rispettata il più possibile. Tutti i cassetti e i ripiani devono rimanere sempre nell'apparecchio, per mantenere una temperatura stabile e risparmiare energia.

• Per ottenere uno spazio più ampio (ad esempio per prodotti refrigerati/congelati di grandi dimensioni), è possibile rimuovere i cassetti centrali. I cassetti e i ripiani superiori e inferiori devono essere rimossi per ultimi, se necessario.

• Un vano frigorifero/congelatore riempito in modo uniforme contribuisce a un consumo energetico ottimale. Pertanto, evitare di mantenere gli scomparti vuoti o semivuoti.

• Lasciare rareddare gli alimenti caldi prima di metterli nel frigorifero/congelatore. Gli alimenti già rareddati aumentano l'ecienza energetica.

• Lasciare scongelare gli alimenti congelati in frigorifero. Il freddo degli alimenti congelati riduce il consumo di energia nel vano frigorifero, aumentando così l'ecienza energetica.

• Aprire lo sportello solo per il tempo necessario, in modo da ridurre al minimo la dispersione del freddo. Aprire brevemente lo sportello e chiuderlo correttamente per ridurre il consumo energetico.

• Le guarnizioni dello sportello dell'apparecchio devono essere perfettamente intatte, in modo che gli sportelli possano chiudersi correttamente e il consumo energetico non aumenti inutilmente.11

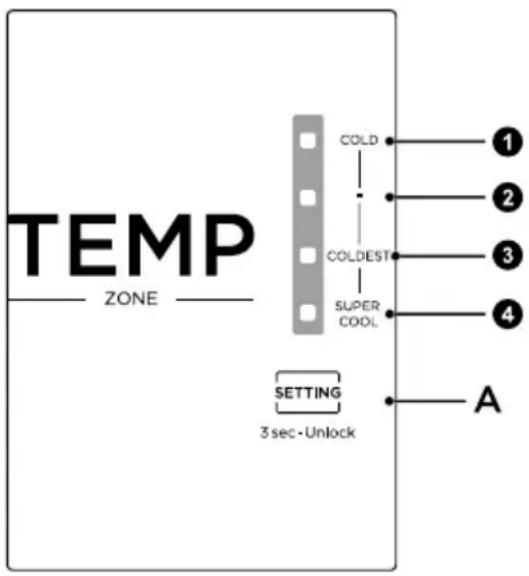

Pannello di controllo Tasto

• Impostazione 1 (COLD)

• Impostazione 2 (MID)

• Impostazione 3 (COLDEST)

• Impostazione 4 (SUPER COOL)

• Impostazione A (pulsante di impostazione della temperatura del vano frigorifero) ATTENZIONE Il pannello comandi eettivo può variare da modello a modello. Display

• Quando si alimenta il frigorifero per la prima volta, lo schermo del display si illumina completamente per 3 secondi, dopodiché il frigorifero funziona secondo l'impostazione 3. In caso di anomalia, i LED corrispondenti lampeggeranno. In case di normale funzionamento, mostra la temperatura eettiva impostata nel refrigeratore. Codice di guasto Descrizione del guasto Indicatore dell’impostazione 3 e dell’impostazione 4 Guasto del sensore di temperatura del vano frigorifero Indicatore dell’impostazione 2 e dell’impostazione 4 Guasto del sensore di sbrinamento del vano congelatore Indicatore dell’impostazione 1 e dell’impostazione 4 Guasto del sensore di temperatura ambiente12

Impostazione della temperatura

• Ogni volta che viene premuto il pulsante di impostazione della temperatura (A), l'impostazione della temperatura cambia una volta. Al termine dell'impostazione della temperatura, dopo 15 secondi il frigorifero funziona in base all'impostazione.

• L’impostazione cambia nel seguente ordine: impostazione

• Premere a lungo il tasto TEMP per 3 secondi per lo sblocco e per 30 secondi per il bloccaggio automatico senza intervento. Cursore di regolazione del frigorifero

• La temperatura all'interno del congelatore può essere regolata modificando la posizione del cursore di regolazione. La posizione iniziale del cursore di regolazione è in posizione A. Se è necessaria una temperatura più bassa all'interno del congelatore, è possibile regolare il cursore di regolazione dalla posizione A verso sinistra.

• Per utilizzare il frigorifero in modo ottimale, si consiglia di mantenere il cursore di regolazione nella posizione iniziale. Damper Slide

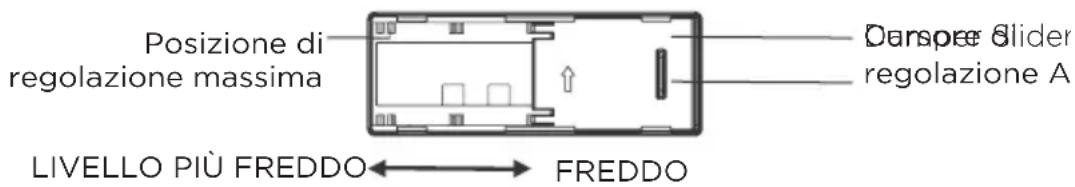

Cursore di regolazione A FREDDO

Posizione di regolazione massima Interruzione dell'utilizzo

• Interruzione di corrente: in caso di interruzioni di corrente, l’apparecchio è in grado di conservare gli alimenti contenuti al suo interno per diverse ore, anche in estate. Durante l'interruzione di corrente, ridurre le aperture del frigo ed evitare di introdurre altri alimenti freschi.

• Periodi prolungati di mancato utilizzo: in tal caso il frigorifero deve essere scollegato dall'alimentazione elettrica, lasciando lo sportello aperto per evitare la formazione di cattivi odori al suo interno.13

Consigli per la conservazione degli alimenti Vano congelatore

• Il congelatore è destinato alla conservazione di alimenti congelati a bassissima temperatura, alla conservazione a lungo termine di alimenti congelati e alla produzione di ghiaccio.

• Utilizzare i ripiani dello sportello del congelatore solo per conservare gli alimenti già congelati e non per conservare gli alimenti caldi che saranno poi congelati.

• Non posizionare gli alimenti freschi e quelli congelati gli unni accanto agli altri. Il cibo congelato potrebbe scongelarsi.

• Quando si congelano alimenti freschi (ad esempio carne, pesce o carne tritata), tagliarli in parti in modo che possano essere utilizzati più.comodamente.

• Conservazione degli alimenti surgelati: le istruzioni sono solitamente riportate sulle confezioni e devono essere rispettate. Se non ci sono informazioni sulla confezione, gli alimenti non devono essere conservati per più di tre mesi a partire dalla data di acquisto.

• Quando si acquistano alimenti surgelati, assicurarsi che siano stati congelati a una temperatura adeguata e che la confezione non sia danneggiata.

• Gli alimenti congelati devono essere conservati in confezioni adeguate per mantenerne la qualità e devono essere rimessi nel vano congelatore il prima possibile.

• Se una confezione di alimenti surgelati presenta umidità o rigonfiamenti anomali, è probabile che sia stata conservata a una temperatura sbagliata e che il contenuto sia danneggiato.

• Il periodo di conservazione degli alimenti surgelati dipende dalla temperatura ambiente, dall'impostazione del termostato, dalla frequenza di apertura dello sportello del congelatore, dal tipo di alimento e dal tempo di trasporto del prodotto dal negozio a casa. Seguire sempre le istruzioni stampate sulla confezione e non superare mai il tempo massimo di conservazione indicato sulla stessa confezione. Vano frigorifero

• Per ridurre l'umidità e la conseguente formazione di ghiaccio, non introdurre mai nel frigorifero liquidi in contenitori non sigillati. La brina tende a concentrarsi nelle parti più fredde dell'evaporatore. La conservazione di liquidi non coperti comporta una maggiore frequenza di sbrinamento.

• Non collocare mai alimenti caldi nel frigorifero. Questi alimenti devono prima rareddarsi a temperatura ambiente e poi essere posizionati in modo da garantire un'adeguata circolazione dell'aria nel frigorifero.

• Gli alimenti o i contenitori non devono toccare la parete posteriore del frigorifero, poiché potrebbero congelarsi. Non aprire lo sportello del frigorifero troppo di frequente.

• La carne e il pesce pulito (confezionato in un pacchetto o in un foglio di plastica) possono essere riposti nel frigorifero e consumati entro 1-2 giorni.

• La frutta e la verdura senza confezione possono essere riposte nel vano designato alla frutta e alla verdura fresca. ATTENZIONE L'impostazione della temperatura ottimale di ogni scomparto dipende dalla temperatura ambiente. La temperatura ottimale si basa su una temperatura ambiente di 25 °C.14

Ordine TIPOLOGIA scomparto Temp. di conservazione nominale [°C] Alimenti adatti 1 Frigorifero +2 ~ +8 Uova, cibi cotti, cibi confezionati, frutta e verdura, latticini, dolci, bevande e altri alimenti non sono adatti per essere congelati. 2 (***)*-Congelatore

Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. 3 ***-Congelatore

Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. 4 **-Congelatore

Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. 5 *-Congelatore

Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati. 6 0 stelle -6 ~ 0 Carne fresca di maiale, manzo, pesce, pollo, alcuni alimenti trattati e confezionati, ecc. (si consiglia il consumo in giornata e preferibilmente entro un massimo di 3 giorni). Alimenti parzialmente trasformati e incapsulati (alimenti che non possono essere congelati).

Conservazione a breve termine -2 ~ +3 Carne di maiale fresca/congelata, manzo, pollo, prodotti ittici d'acqua dolce, ecc. (7 giorni sotto 0 °C e sopra 0 °C si consiglia di consumarli entro lo stesso giorno, preferibilmente entro non più di 2 giorni). Prodotti ittici (meno di 0 per 15 giorni, si sconsiglia di conservarli sopra 0 °C). 8 Alimenti freschi 0 ~ +4 Carne fresca di maiale, manzo, pesce, pollo, alimenti cotti ecc. (si consiglia il consumo in giornata e preferibilmente entro un massimo di 3 giorni). 9 Vino +5 ~+20 Vino rosso, vino bianco, spumante, ecc. ATTENZIONE conservare gli alimenti in base agli scomparti o alla temperatura di conservazione desiderata.15

PULIZIA E MANUTENZIONE

• Il frigorifero funziona in base al principio di rareddamento ad aria ed è dotato della funzione di sbrinamento automatico. Il ghiaccio che si forma a causa di variazioni stagionali di temperatura può essere rimosso anche manualmente, scollegando l'apparecchio dall'alimentazione elettrica o utilizzando un panno asciutto. Pulizia del balconcino della porta

• Seguendo la freccia direzionale indicata nella figura seguente, aerrare il vassoio con entrambe le mani e spingerlo verso l'alto per poi estrarlo.

• Dopo aver lavato il vassoio estratto, risistemarlo all'altezza di installazione richiesta. Pulizia dei ripiani in vetro

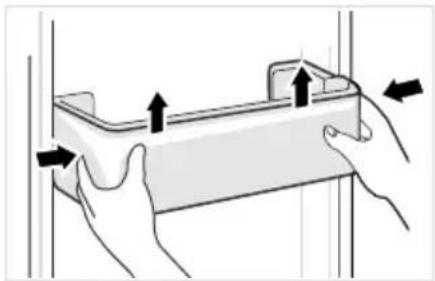

• Poiché la parte interna del frigo viene a contatto con i ripiani e funge da arresto, è possibile sollevare i ripiani per estrarli.

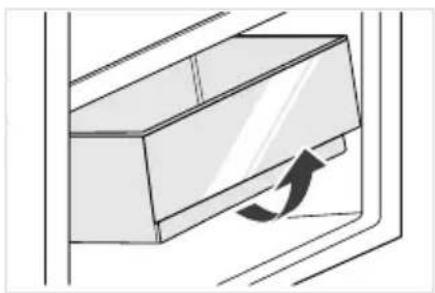

• Pulire e sistemare i ripiani come richiesto. Pulizia del cassetto delle verdure

1. Rimuovere i contenuti del cassetto. Aerrare la

maniglia del cassetto delle verdure ed estrarlo completamente fino all'arresto.

2. Sollevare il cassetto delle verdure e rimuoverlo

estraendolo completamente. ATTENZIONE Per la pulizia si consiglia di utilizzare spugne o asciugamani morbidi imbevuti di acqua e detergenti neutri non corrosivi. Il congelatore deve infine essere pulito con acqua e un panno asciutto. Aprire lo sportello per lasciare asciugare naturalmente prima di collegare la corrente. Non usare spazzole dure, sfere d'acciaio, spazzole metalliche, sostanze abrasive come il dentifricio, solventi organici (come ad esempio alcool, acetone, olio di banana, ecc.), acqua bollente, acidi o alcalini per pulire il frigorifero, poiché potrebbero danneggiare la superficie e l'interno del frigorifero.16

I seguenti problemi semplici possono essere risolti dall'utente. Contattare il servizio di assistenza post-vendita se non è possibile risolvere questi problemi. Problema Possibile causa Mancato funzionamento

• Controllare che l'elettrodomestico sia collegato all'alimentazione elettrica e che la spina sia ben inserita nella presa.

• Verificare che la tensione non sia troppo bassa.

• Verificare che non ci siano interruzioni di corrente o cortocircuiti anche parziali Cattivi odori

• Le vivande che emanano forte odore devono essere accuratamente protette

• Controllare che non ci siano alimenti andati a male.

• Pulire l'interno del frigorifero Usura del compressore per funzionamento prolungato

• È normale che il compressore del frigorifero funzioni più a lungo in estate.

• Quando la temperatura ambiente è elevata in estate, si raccomanda di non sovraccaricare mai l’apparecchio introducendo troppi alimenti contemporaneamente.

• Le vivande calde devono essere fatte rareddare prima di essere messe in frigo

• Gli sportelli vengono aperti troppo di frequente La luce non si accende

• Controllare che il frigorifero sia collegato correttamente all'alimentazione e che la lampadina non sia danneggiata.

• La luce deve essere sostituita da un tecnico esperto Lo sportello non si chiude correttamente

• Lo sportello è ostruito da confezioni di alimenti o l’apparecchio è troppo pieno

• Il frigorifero è inclinato. Rumori forti

• Controllare che il pavimento sia livellato e che il frigorifero vi sia poggiato in modo stabile

• Controllare che gli accessori siano posizionati correttamente.17

Problema Possibile causa La guarnizione dello sportello non garantisce una chiusura ermetica

• Rimuovere eventuali corpi estranei dalla guarnizione dello sportello

• Riscaldare e rareddare la guarnizione dello sportello per ripristinarla (oppure servirsi di un asciugatore elettrico o di una tovaglia bollente per riscaldarla) Fuoriuscita dell'acqua dalla vaschetta di raccolta

• Ci sono troppi alimenti nel frigorifero, oppure gli alimenti conservati contengono troppa acqua e ciò causa un eccessivo sbrinamento.

• Gli sportelli non si chiudono correttamente, causando la formazione di ghiaccio a causa dell'ingresso di aria e un aumento dell'acqua di sbrinamento. L'involucro esterno dell'apparecchio è caldo

• La dissipazione di calore del condensatore integrato avviene normalmente tramite l'alloggiamento del frigorifero. Se l'alloggiamento diventa troppo caldo a causa dell'elevata temperatura ambientale o per la conservazione di troppe vivande, si suggerisce di garantire un'adeguata ventilazione per facilitare la dissipazione del calore Condensa sulla superficie

• La formazione di condensa sulla superficie esterna e sulle guarnizioni degli sportelli del frigorifero è normale quando l'umidità dell'ambiente è elevata. È suciente asciugare la condensa con un panno pulito.18

APPENDICE Disposizioni speciali dei nuovi standard europei I pezzi di ricambio indicati nella tabella che segue possono essere acquistati tramite il servizio di assistenza Parte da ordinare Fornita da Tempo minimo di messa a disposizione Termostati Personale di manutenzione professionale Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Sensori di temperatura Personale di manutenzione professionale Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Circuiti stampati Personale di manutenzione professionale Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Sorgente luminosa Personale di manutenzione professionale Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Maniglie degli sportelli Riparatori professionisti e utenti finali Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Cerniere dello sportello Riparatori professionisti e utenti finali Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Vassoi Riparatori professionisti e utenti finali Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Cestelli Riparatori professionisti e utenti finali Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello Guarnizioni dello sportello Riparatori professionisti e utenti finali Almeno 10 anni dopo il lancio sul mercato dell'ultimo modello Gentile cliente

1. Per restituire o sostituire il prodotto, rivolgersi al punto vendita presso cui è

stato acquistato. (Ricordarsi di portare la ricevuta dell'acquisto)

2. In caso il prodotto necessiti di riparazione, occorre contattare il centro di

assistenza post-vendita. ATTENZIONE Le informazioni sul modello contenute nel database e l'identificativo del modello possono essere ottenuti attraverso un link ed eseguendo la scansione del codice QR, se presente, riportato sull'etichetta energetica del prodotto. Per ulteriori informazioni sull'ecienza energetica dell'apparecchio, visitare il sito https://ec.europa.eu e cercare il nome del modello. Il nome del modello è riportato sull’etichetta dati dell'apparecchio.19

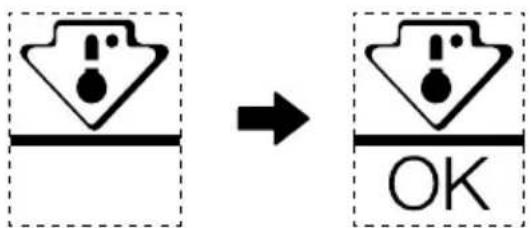

Zona più fredda del frigorifero OPZIONALE: indicatore temperatura OK

• L'indicatore di temperatura OK può essere utilizzato per determinare le temperature al di sotto di +4 °C. Ridurre gradualmente la temperatura se l'indicatore non indica "OK".

• Per mantenere la temperatura di quest’area, non cambiare la posizione dello scaale. Nei frigoriferi ad aria compressa (dotati di ventola o nei modelli No Frost), il simbolo della zona più fredda è assente, perché la temperatura interna è omogenea. Indicatore di impostazione della temperatura

• Per configurare al meglio il frigorifero, esso è dotato di un indicatore di temperatura che controlla la temperatura media nella zona più fredda.

• AVVERTENZA: Questo indicatore funziona solo in questo modello, non tentare di usarlo in altri frigoriferi (nei quali la zona più fredda è diversa), né per nessun altro scopo. Controllo della temperatura nella zona più fredda

• L’indicatore di temperatura permette di controllare con regolarità la corretta temperatura della zona più fredda. In realtà, la temperatura interna del frigo dipende da vari fattori, quali la temperatura ambientale esterna, la quantità di cibo conservata e la frequenza di apertura della porta. Tenere conto di questi fattori per configurare il dispositivo.

• Quando l’indicatore indica "OK", significa che il termostato è ben regolato e la temperatura interna è corretta.

• Se l’indicatore di temperatura diventa BIANCO, vuol dire che la temperatura è troppo alta; in tal caso, incrementare l’impostazione del controllo di temperatura del frigo e attendere 12 ore prima di controllare di nuovo l’indicatore. Dopo aver inserito cibo fresco in frigo o dopo l’apertura della porta, è possibile che l’indicatore di temperatura diventi BIANCO dopo un po’ di tempo.01
