BEDIENUNGSANLEITUNG MDRT580MTE02E MIDEA

Vielen Dank, dass Sie sich für Midea entschieden haben! Bevor Sie Ihr neues Midea-Produkt in Betrieb nehmen, lesen Sie bitte dieses Handbuch aufmerksam durch, damit Sie wissen, wie Sie die Funktionen Ihres neuen Geräts auf sichere Weise nutzen können.

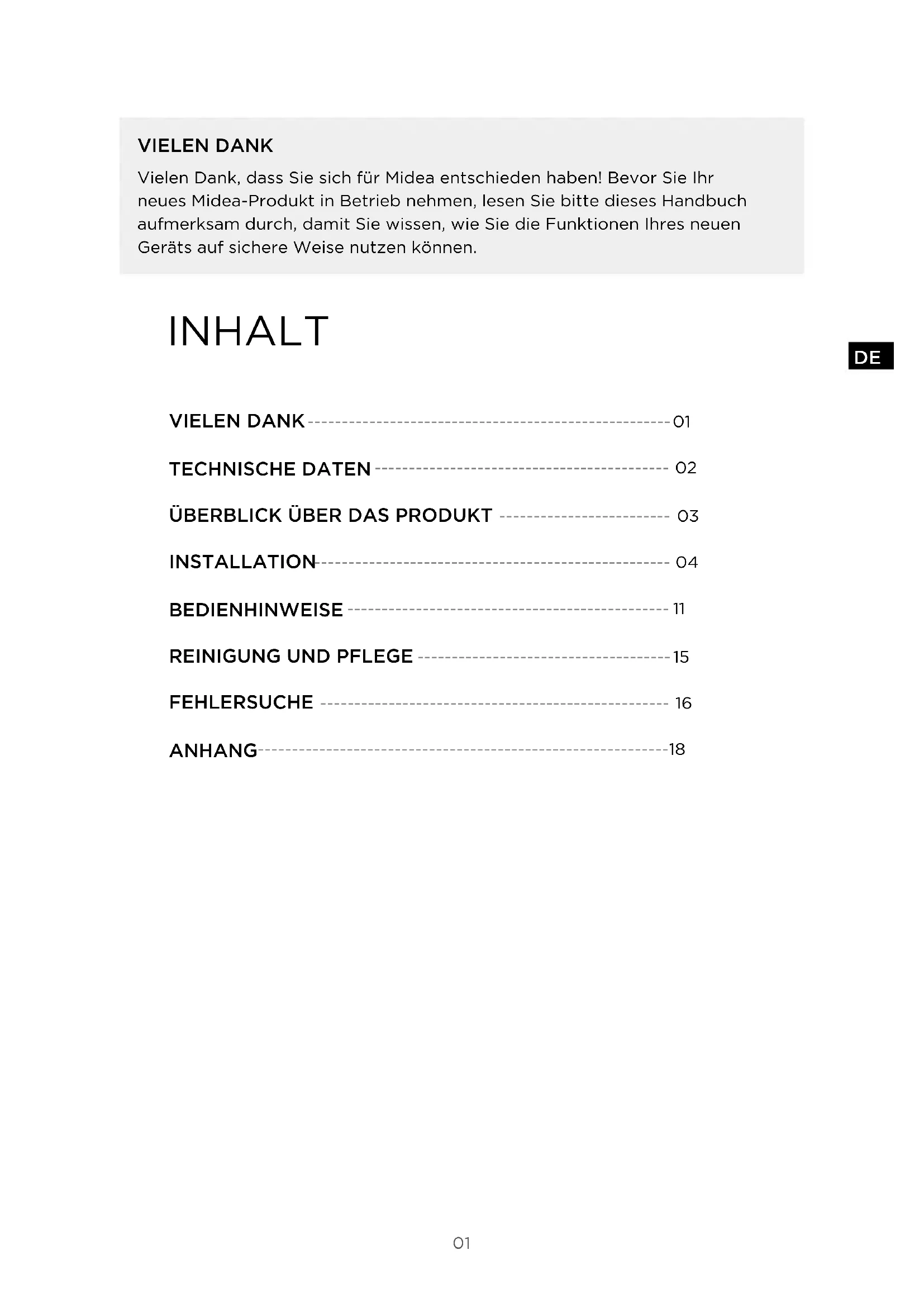

INHALT

VIELEN DANK 01

TECHNISCHE DATEN 02

ÜBERBLICK ÜBER DAS PRODUKT 03

INSTALLATION 04

BEDIENHINWEISE 11

REINIGUNG UND PFLEGE 15

FEHLERSUCHE 16

ANHANG 18

TECHNISCHE DATEN

Produktmodell MDRT489MTE

Nennspannung/-frequenz 220 bis 240 V/AC, 50 Hz

Nennstrom 0,7A

Gesamtvolumen 338 Liter

Fassungsvermögen des Frischkostfaches 254 Liter

Fassungsvermögen des Vier-Sterne-Fachs 84 Liter

Gefrierkapazität 3,9 kg / 24 Std.

Temperaturanstiegszeit 10 Std.

Abmessungen (B x T x H) 595 x 695 x 1724 mm

Produktmodell MDRT580MTE

Nennspannung/-frequenz 220 bis 240 V/AC, 50 Hz

Nennstrom 1,5 A

Gesamtvolumen 413 Liter

Fassungsvermögen des Frischkostfaches 306 Liter

Fassungsvermögen des Vier-Sterne-Fachs 107 Liter

Gefrierkapazität 5 kg/24 Std.

Temperaturanstiegszeit 10 Std.

Abmessungen (B x T x H) 700 x 670 x 1723 mm

Produktmodell MDRT645MTE

Nennspannung/-frequenz 220 bis 240 V/AC, 50 Hz
Nennstrom 1,2 A
Gesamtvolumen 463 Liter
Fassungsvermögen des Frischkostfaches 356 Liter
Fassungsvermögen des Vier-Sterne-Fachs 107 Liter
Gefrierkapazität 5 kg/24 Std.
Temperaturanstiegszeit 10 Std.
Abmessungen (B x T x H) 700 x 691 x 1880 mm

ÜBERBLICK ÜBER DAS PRODUKT

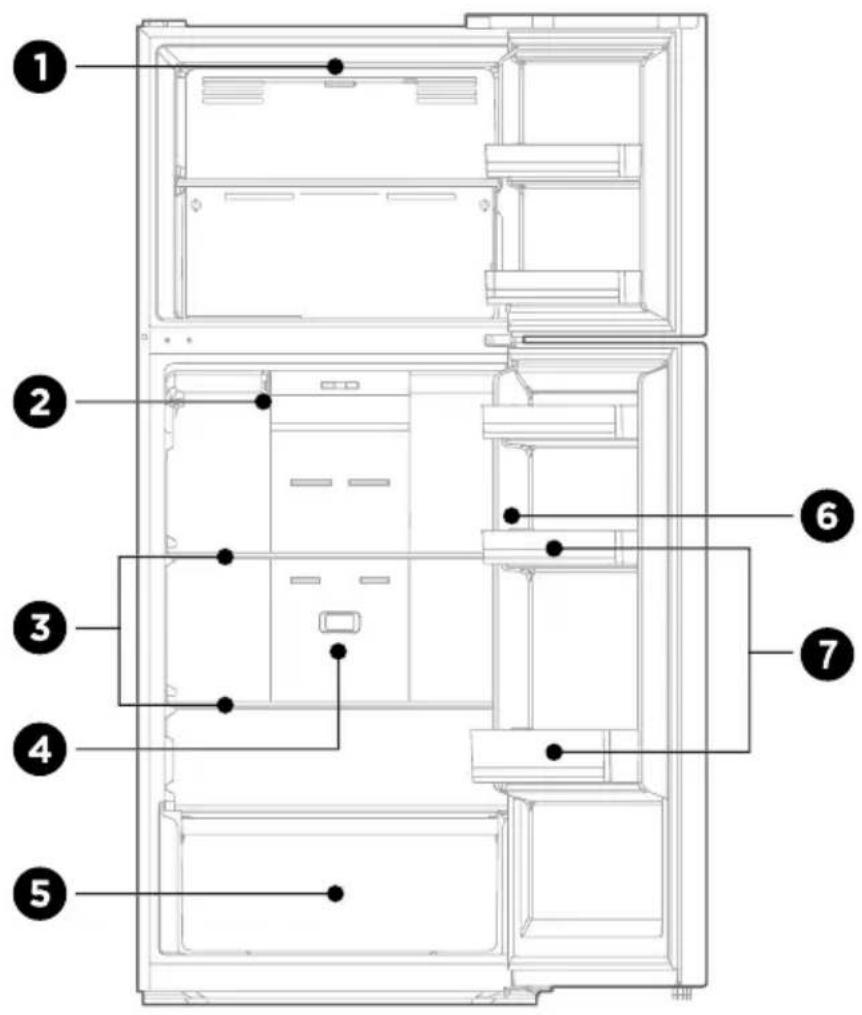

Komponenten

1 LED-Licht
2 Einstellen der Klappenschiebers
3 Ablagefach
4 Luftverbesserer

5 Obst- und Gemüsefach
6 Temperaturregler
7 Türablage

ACHTUNG

Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.

INSTALLATION

Installationsanleitung

Für Kühlgeräte mit Klimaklasse

• In Abhängigkeit von der Klimaklasse ist diese Gefriertruhe für den Einsatz in dem Temperaturbereich bestimmt, der in nachstehender Tabelle angegeben ist.
  • Die Klimaklasse finden Sie auf dem Typenschild. Außerhalb des angegebenen Temperaturbereiches arbeitet das Gerät u. U. nicht ordnungsgemäß.
• Sie können die Klimaklasse am Typenschild des Produkts finden.

Effektiver Temperaturbereich

- Das Produkt wurde entwickelt, um in dem bei seiner Klimaklasse angegebenen Temperaturbereich normal zu arbeiten.

Klasse Symbol		Umgebungstemperaturbereich °C
		IEC 62552 (ISO 15502) ISO 8561
Kaltgemäßigt SN +10 bis +32 +10 bis +32
Kühlgemäßigt N +16 bis +32 +16 bis +32
Subtropisch ST +16 bis +38 +18 bis +38
Tropisch T +16 bis +43 +18 bis +43

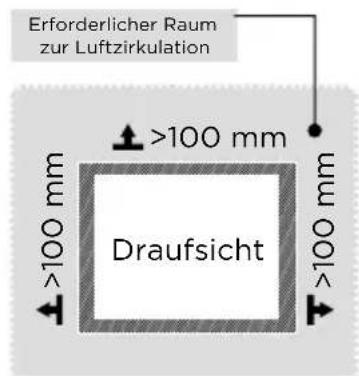

Abmessungen und Abstandsmaße

- Ein zu geringer Abstand zu nahegelegenen Gegenständen kann die Kühlfähigkeit herabsetzen und die Stromkosten erhöhen. Halten Sie bei Installation des Geräts mindestens 100 mm Abstand zu benachbarten Wänden ein.

>100 mm >100 mm >100 mm >100 mm

Erforderlicher Raum zur Luftzirkulation >100 mm Draufsicht >100 mm >100 mm >100 mm

ACHTUNG

Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.

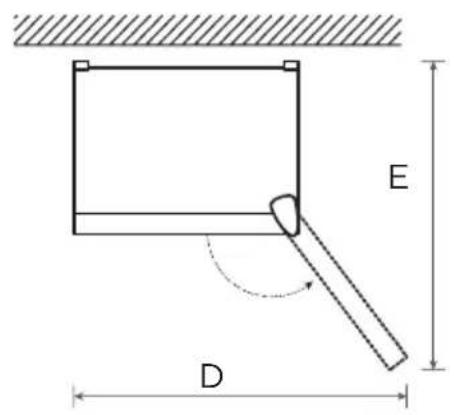

Platzbedarf (bei geöffneter und bei geschlossener Tür)

B A

B C

E D

Produktmodell Breite Gesamthöhe Tiefe		Breite bei geöffneter Tür 135°	Tiefe bei geöffneter Tür 135°
A B C D E
MDRT489MTE 595 1724 695 997 1137
Produktmodell Breite Gesamthöhe Tiefe		Breite bei geöffneter Tür 125°	Tiefe bei geöffneter Tür 125°
A B C D E
MDRT580MTE 700 1723 670 1085 1252
MDRT645MTE 700 1880 691	1085 1252

Hinweis: Alle Abmessungen in mm

Türanschlag wechseln

Liste der bereitzustellenden Werkzeuge

	Innensechskantschlüssel, Kreuzschlitzschraubendreher
	Spachtel, Schlitzschraubendreher
	8 mm" Steckschlüssel
	Abdeckband

Teile zum Wechseln des Türanschlags

SN	Komponenten Menge
1	Rechtes oberes Scharnier 1
2	Rechte obere Scharnierabdeckung 1
3	Obere Scharnierachsenhülse 1
4	Obere Scharnierschraube 3
5	Lochabdeckung 1
6	Mittlere Scharnierschraube 2
7	Mittleres Scharnier 1
8	Lochstöpsel 2
9	Mittelträgerschraube 1
10	Kappe der Mittelträgerschraube	1
11	Einstellbarer Standfuß	1
12	Untere Scharnierschraube	3
13	Untere Scharniereinheit	1
14	Schraube der unteren Endabdeckung der Gefriertür	1
15	Begrenzungsblock der unteren Endabdeckung der Gefriertür	1
16	Schraube der unteren Endabdeckung der Kühlschranktür	1
17	Begrenzungsblock der unteren Endabdeckung der Kühlschranktür	1
18	Obere Endabdeckung Achsmanschette der Kühlschranktür	1
19	Unterer Träger der Kühlschranktür	1
20	Zubehörpaket	4
21	Selbstverriegelung der rechten Tür 1

Hinweise:

1 - 19/Vorinstalliert am Kühlschrank und zu verwenden, wenn die Tür ausgetauscht wird 20/Linkes oberes Scharnier, linke obere Scharnierabdeckung, Selbstverriegelung der linken Tür, linke Zierabdeckung
21/Vorinstalliert am Kühlschrank, wird beim Auswechseln der Tür entfernt und behalten

1. Bitte schalten Sie das Gerät aus, bevor Sie diesen Vorgang durchführen.

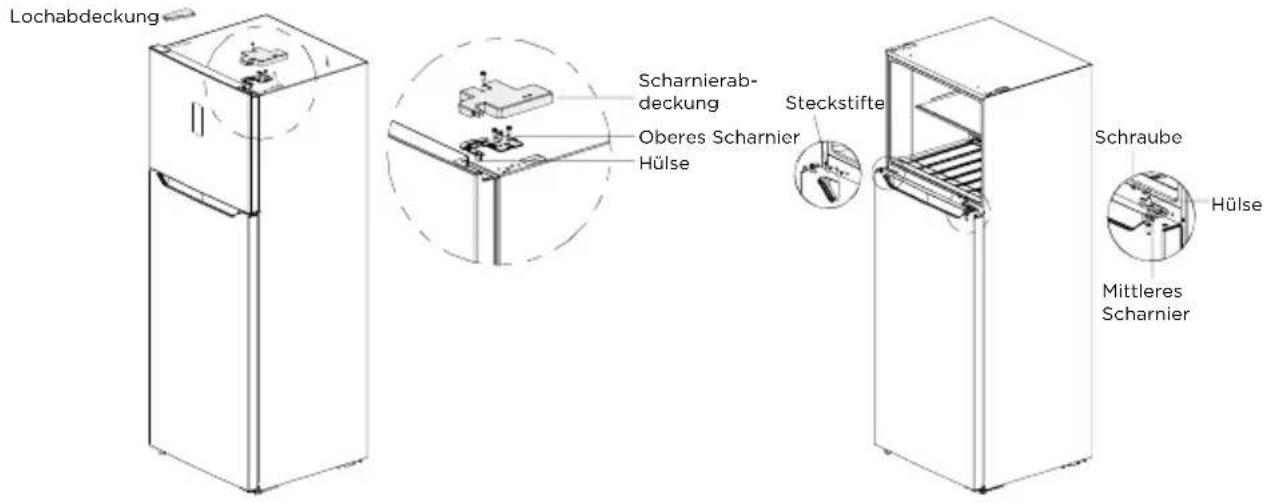

2. Entfernen Sie die Scharnierabdeckung und die Schraube auf der oberen rechten Seite des Gehäuses sowie das obere Scharnier und die Lochabdeckung auf der linken Seite.

Lochabdeckung Scharnierab- deckung Oberes Scharnier Hülse Steckstifte Schraube Hülse Mittleres Scharnier

1. Schrauben Sie die Scharnierschraube ab, nehmen Sie das mittlere Scharnier und die obere Wellenhülse ab, entfernen Sie die beiden Scharnierlochabdeckungen (Steckstifte) am mittleren Scharnier und nehmen Sie den Türkorpus des Kühlschranks nach oben heraus.
2. Montieren Sie die Scharnierwelle und die Wellenhülse in die linke Bohrung des unteren Scharniers, dann das untere Scharnier in die linke Ecke des Kühlschranks, dann den Stellfuß A entsprechend der in der Abbildung gezeigten Position, und schließlich den Stellfuß B in die rechte untere Ecke des Kühlschranks.

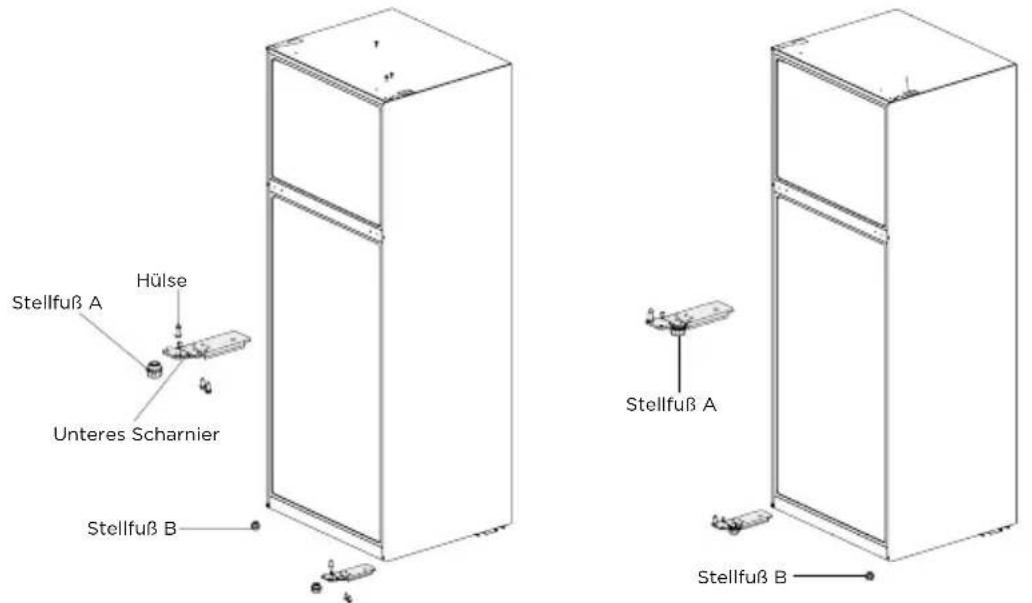

Stellfuß A Hülse Unteres Scharnier Stellfuß B Stellfuß A Stellfuß B

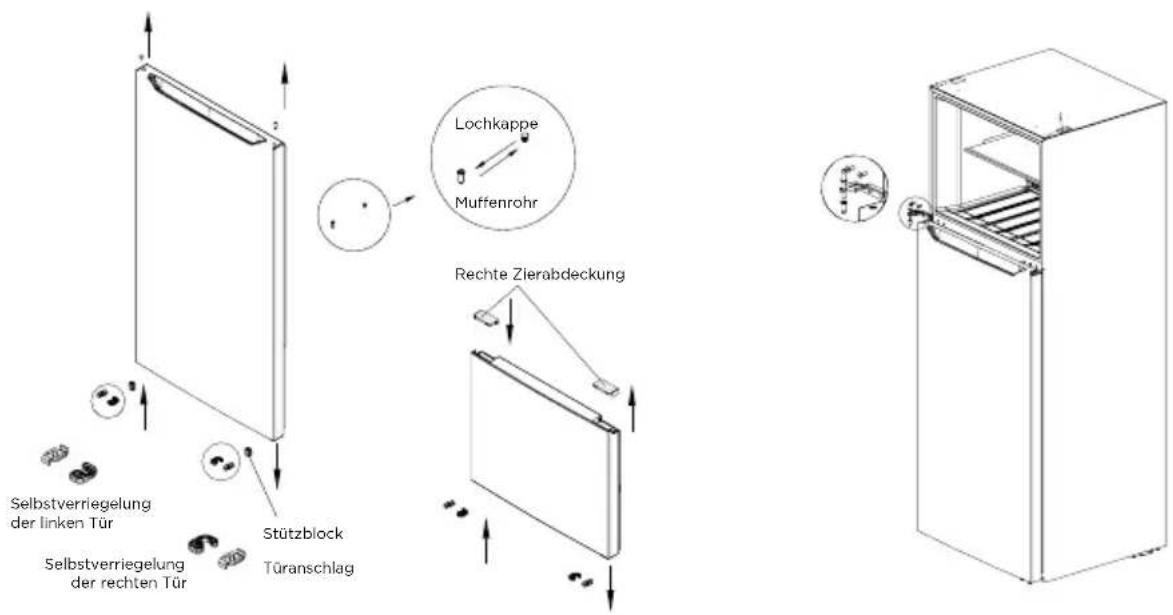

1. Demontieren Sie den Türanschlag der beiden Türkörper und die Selbstverriegelungsschrauben der rechten Tür und nehmen Sie dann die Selbstverriegelung der linken Tür aus dem Zubehörbeutel. Bauen Sie sie zusammen mit dem Türanschlag in die linke Ecke des Türkörpers ein. Nehmen Sie den unteren Stützblock des Türkörpers des Kühlbereichs heraus und bauen Sie ihn in die untere linke Ecke ein, nehmen Sie schließlich den Lochstöpsel und die Wellenhülse für die Tür des Kühlbereichs heraus und passen Sie ihre Positionen an. Bauen Sie sie dann in den Türkörper ein. Nehmen Sie die rechte Zierblende an der Kühlschranktür heraus und nehmen Sie die linke Zierblende aus dem Zubehörbeutel und bringen Sie sie an.

1. Montieren Sie die Kühlschranktür auf das untere Scharnier, das mittlere Scharnier auf der linken Seite des Kühlschranks, ziehen Sie die Schrauben fest und setzen Sie die Wellenhülse gut ein. Setzen Sie den Steckstift in das Loch am mittleren Träger am anderen Ende ein.
2. Montieren Sie die Tür des Gefrierfachs am mittleren Scharnier, nehmen Sie das linke obere Scharnier und die Abdeckung für das linke obere Scharnier aus dem Zubehörbeutel, montieren Sie das linke Scharnier und ziehen Sie die Schrauben an, montieren Sie die Abdeckung für das linke obere Scharnier und ziehen Sie die Schraube an, montieren Sie den rechten Sensor in der originalen linken Lochabdeckung, und befestigen Sie dann die Lochabdeckung am rechten Kasten.
3. Nach Abschluss der Montage.

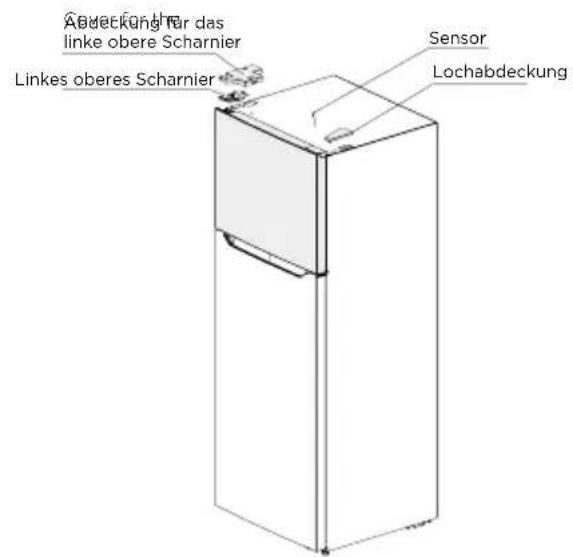

Andeckungs für das linke obere Scharnier Linkes oberes Scharnier Sensor Lochabdeckung

Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.

Nivellierfüße

Um Vibrationen zu vermeiden, muss das Gerät waagerecht ausgerichtet werden.

Passen Sie bei Bedarf die Nivellierschrauben an, um unebene Böden auszugleichen.

Die Vorderseite sollte etwas höher sein als die Rückseite, um das Schließen der Tür zu erleichtern.

Nivellierschrauben können mühelos gedreht werden, indem Sie den Schrank leicht ankippen.

Drehen Sie die Nivellierschrauben gegen den Uhrzeigersinn ↻, um das Gerät anzuheben, und im Uhrzeigersinn ↻, um es abzusenken.

Bewegen des Geräts

1. Entfernen Sie sämtliche Lebensmittel aus dem Gerät.
2. Ziehen Sie den Netzstecker und stecken Sie ihn in den Netzsteckerhaken an der Rück- oder Oberseite des Gerätes.
3. Kleben Sie Teile wie Ablagen und Türgriff fest, damit sie beim Bewegen des Geräts nicht herunterfallen.
4. Bewegen Sie das Gerät vorsichtig mit mehr als zwei Personen. Halten Sie das Gerät beim Transport über weite Strecken aufrecht.
5. Schließen Sie den Netzstecker nach Installation des Gerätes an eine Steckdose an, um das Gerät einzuschalten.

ACHTUNG

Sicherheitsmaßnahmen vor der Inbetriebnahme:

Vor der Durchführung von Änderungen muss der Kühlschrank vom Stromnetz getrennt werden.

Es sollten Vorsichtsmaßnahmen getroffen werden, um Personenschäden zu vermeiden.

Leuchtmittel austauschen

- Der Austausch oder die Wartung aller LED-Lampen muss vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person durchgeführt werden.

ACHTUNG

MDRT489MTE enthält eine Lichtquelle der Energieeffizienzklasse (F).

enthält zwei Lichtquellen der Energieeffiziert/MDRT580MTE/MDRT645MTE

Gerät anschließen

Schließen Sie nach Installation des Gerätes den Netzstecker an eine Steckdose an.

ACHTUNG

Warten Sie nach Anschluss des Netzkabels (oder Steckers) an eine Steckdose 2 oder 3 Stunden, bevor Sie Lebensmittel in das Gerät geben. Wenn Sie Lebensmittel hineingeben, bevor sich das Gerät vollständig herabgekühlt hat, könnten Ihre Lebensmittel verderben.

Tipps zum Energiesparen

• Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Wenn die Umgebungstemperatur hoch ist, läuft der Kompressor häufiger und länger, was zu einem höheren Energieverbrauch führt.
• Gewährleisten Sie eine ausreichende Belüftung an der Unterseite, den Seiten und der Rückseite des Geräts. Decken Sie die Lüftungsöffnungen keinesfalls ab.
• Bitte beachten Sie auch die Abstandsmaße im Kapitel „Installation“.
• Die Anordnung der Schubladen, Einlegeböden und Regale, wie in der Abbildung gezeigt, bietet die effizienteste Energienutzung und sollte daher so weit wie möglich beibehalten werden. Alle Schubladen und Einlegeböden sollten im Gerät verbleiben, um die Temperatur stabil zu halten und Energie zu sparen.
• Um einen größeren Stauraum zu erhalten (z.B. für großes Kühl-/Gefriergut), können die mittleren Schubladen herausgenommen werden. Die oberen und unteren Schubladen und Einlegeböden sollten bei Bedarf zuletzt herausgenommen werden.
• Ein gleichmäßig gefülltes Kühl-/Gefrierabteil trägt zu einer optimalen Energienutzung bei. Vermeiden Sie daher leere oder halbleere Fächer.
• Lassen Sie warme Lebensmittel abkühlen, bevor Sie sie in den Kühl-/Gefrierschrank stellen. Bereits abgekühlte Lebensmittel erhöhen die Energieeffizienz.
• Lassen Sie gefrorene Lebensmittel im Kühlschrank auftauen. Die Kälte der gefrorenen Lebensmittel reduziert den Energieverbrauch im Kühlabteil und erhöht somit die Energieeffizienz.
• Öffnen Sie die Tür nur so kurz wie nötig, um den Kälteverlust zu minimieren. Wenn Sie die Tür nur kurz öffnen und wieder richtig schließen, verringert sich der Energieverbrauch.
• Die Türdichtungen Ihres Geräts müssen vollkommen intakt sein, damit die Türen ordnungsgemäß schließen und der Energieverbrauch nicht unnötig erhöht wird.

BEDIENHINWEISE

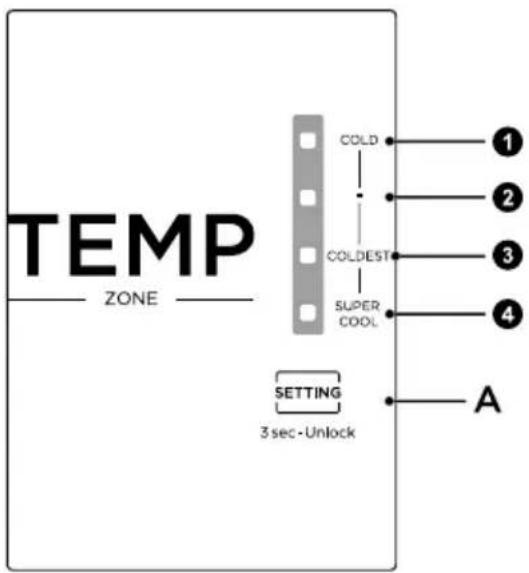

Bedienfeld

TEMP ZONE COLD COLDEST SUPER COOL SETTING 3 sec-Unlock A ① ② ③ ④

Taste

• Einstellung 1 (COLD)
  • Einstellung 2 (MID)
  • Einstellung 3 (COLDEST)
  • Einstellung 4 (SUPER COOL)
• Einstellung A (Temperatureinstelltaste des Kühlbereichs)

ACHTUNG

Das tatsächliche Bedienfeld kann sich von Modell zu Modell unterscheiden.

Display

- Wenn Sie den Kühlschrank zum ersten Mal am Stromnetz anschließen, leuchtet die Anzeige für 3 Sekunden auf, danach läuft der Kühlschrank mit Einstellung 3. Wenn ein Fehler auftritt, dann blinkt die entsprechende LED. Wenn keine Störungen vorliegen, zeigt sie die aktuelle Temperatureinstellung des Kühlschranks an.

Fehlercode Fehlerbeschreibung
Anzeige Einstellung 3 und Einstellung 4	Ausfall des Kühlbereichtemperatursensors
Anzeige Einstellung 2 und Einstellung 4	Ausfall des Abtausensors des Gefrierbereichs
Anzeige Einstellung 1 und Einstellung 4	Ausfall des Umgebungstemperatursensors

Temperatureinstellung

• Mit jedem Tastendruck auf die Temperatureinstelltaste (A) ändert sich die Temperatureinstellung. Wenn die Temperatureinstellung abgeschlossen ist, läuft der Kühlschrank nach 15 Sekunden entsprechend der Einstellung weiter.
  • Die Einstellungen werden wie folgt durchlaufen:

Verriegeln/Entriegeln

- Halten Sie die Temperatureinstelltaste TEMP für 3 Sekunden gedrückt, um das Gerät zu entriegeln, und 30 Sekunden, um es automatisch zu verriegeln, ohne es zu bedienen.

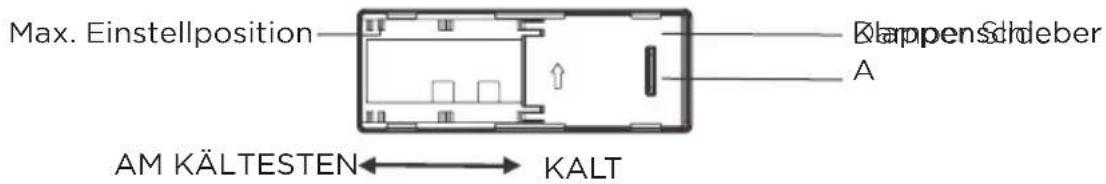

Einstellen der Klappenschiebers

• Die Temperatur im Gefrierschrank kann durch Verändern der Position des Klappenschiebers eingestellt werden. Die Ausgangsposition des Klappenschiebers ist die Position A. Wenn Sie eine niedrigere Temperatur im Gefrierschrank wünschen, können Sie den Klappenschieber von der Position A nach links verstellen.
- Für eine bessere Nutzung des Kühlschranks empfehlen wir, den Klappenschieber in der Ausgangsposition zu belassen.

Max. Einstellposition Plappenschleber A AM KÄLTESTEN ←→ KALT

Beenden der Benutzung

• Stromausfall: Bei einem Stromausfall können Nahrungsmittel selbst im Sommer im Inneren des Geräts mehrere Stunden lang aufbewahrt werden, wobei die Tür so wenig wie nur möglich geöffnet werden sollte und keine weiteren frischen Nahrungsmittel in den Kühlschrank gelegt/gestellt werden dürfen.
• Nichtbenutzung über längere Zeit: Sie müssen das Gerät vom Stromnetz trennen und anschließend reinigen. Lassen Sie danach die Kühlschranktüren geöffnet, um einer Geruchsbildung vorzubeugen.

Tipps zur Einlagerung von Lebensmitteln

Gefrierbereich

• Das Gefrierabteil ist zur Aufbewahrung von tiefgefrorenen Lebensmitteln, zur langfristigen Lagerung von Tiefkühlkost und die Herstellung von Eis bestimmt.
• Verwenden Sie die Ablagen in der Tür des Gefrierabteils nur zur Aufbewahrung von gefrorenen Lebensmitteln, nicht zur Aufbewahrung von heißen Lebensmitteln, die zum Einfrieren bestimmt sind.
• Legen Sie frische und gefrorene Lebensmittel nicht nebeneinander. Die gefrorenen Lebensmittel können auftauen.

- Wenn Sie frische Lebensmittel (wie Fleisch, Fisch oder Hackfleisch) einfrieren, schneiden Sie sie in Teile, die gleichzeitig verwendet werden.

- Lagerung von Tiefkühlkost: Auf den Verpackungen sind in der Regel Anweisungen angegeben, die Sie unbedingt befolgen sollten. Wenn keine Angaben auf der Verpackung zu finden sind, sollten die Lebensmittel nicht länger als drei Monate nach Kaufdatum aufbewahrt werden.

- Achten Sie beim Kauf von Tiefkühlkost darauf, dass sie bei einer geeigneten Temperatur eingefroren wurde und die Verpackung nicht beschädigt ist.

- Gefrorene Lebensmittel sollten in geeigneten Verpackungen aufbewahrt werden, um die Qualität zu erhalten, und sollten so schnell wie möglich wieder in das Gefrierabteil zurückgelegt werden.

- Wenn eine Packung mit gefrorenen Lebensmitteln Feuchtigkeit oder eine anormale Ausbeulung aufweist, wurde sie wahrscheinlich bei der falschen Temperatur gelagert und der Inhalt ist verdorben.

- Die Aufbewahrungsdauer für gefrorene Lebensmittel hängt von der Raumtemperatur, der Einstellung des Thermostats, der Häufigkeit des Öffnens der Gefrierschranktür, der Art der Lebensmittel und der Dauer des Transports des Produkts vom Geschäft zum Haushalt ab. Befolgen Sie stets die auf der Verpackung aufgedruckten Anweisungen und überschreiten Sie niemals die auf der Verpackung angegebene maximale Lagerzeit.

Gefrierfach

• Um Feuchtigkeit und anschließende Eisbildung zu vermeiden, sollten Sie niemals Flüssigkeiten in unverschlossenen Behältern in den Kühlschrank stellen. Frost neigt dazu, sich an den kältesten Stellen des Verdampfers zu sammeln. Wenn Sie Flüssigkeiten unverschlossen aufbewahren, müssen Sie häufiger abtauen.
• Geben Sie niemals warme Lebensmittel in den Kühlschrank. Diese sollten zunächst auf Zimmertemperatur abkühlen und dann so platziert werden, dass eine ausreichende Luftzirkulation im Kühlschrank gewährleistet ist.
• Lebensmittel oder Lebensmittelbehälter sollten nicht die Rückwand des Kühlschranks berühren, da sie an der Wand festfrieren können. Öffnen Sie die Tür des Kühlschranks nicht regelmäßig.
• Fleisch und sauberer Fisch (in einem Paket oder in Plastikfolie verpackt) können in den Kühlschrank gestellt und innerhalb von 1 - 2 Tagen verbraucht werden.
• Obst und Gemüse ohne Verpackung können Sie in das für frisches Obst und Gemüse vorgesehene Fach legen.

ACHTUNG

Die optimale Temperatureinstellung der einzelnen Fächer hängt von der Umgebungstemperatur ab. Die oben genannte optimale Temperatur basiert auf einer Umgebungstemperatur von 25 °C.

Reihenfolge	Fächer TYP	Zieltemp. [°C]	Geeignete Lebensmittel
1 Kühlschrank +2 ~ +8			Eier, zubereitete Speisen, verpackte Lebensmittel, Obst und Gemüse, Milchprodukte, Kuchen, Getränke und andere Lebensmittel eignen sich nicht als Gefrierkost.
2 (***)-Tiefkühlschrank		≤-18	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert, desto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
3 ***-Tiefkühlschrank		≤-18	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert, desto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
4 **-Tiefkühlschrank		≤-12	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert, desto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
5 *-Tiefkühlschrank		≤-6	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, je länger gelagert, desto schlechter der Geschmack und der Nährwert), eignen sich als gefrorene Frischkost.
6 O Sterne -6 ~ 0			Frisches Schweine-, Rind- und Hühnerfleisch, Fisch, einige verpackte verarbeitete Lebensmittel usw. (wir empfehlen, diese am selben Tag zu verzehren, vorzugsweise nicht später als nach 3 Tagen).
			Teilweise eingekapselte verarbeitete Lebensmittel (nicht gefrierbare Lebensmittel).
7 Kühlen -2 ~ +3			Frisches / gefrorenes Schweine-, Rind- und Hühnerfleisch, Süßwasserprodukte, usw. (7 Tage unter 0 °C und über 0 °C wird für den Verzehr am selben Tages empfohlen, vorzugsweise nicht später als nach 2 Tagen). Meeresfrüchte (weniger als 0 für 15 Tage, es wird nicht empfohlen, sie über 0 °C zu lagern.
8 Frischkost 0 ~ +4			Frisches Schweine-, Rind- und Hühnerfleisch, Fisch, gekochte, Lebensmittel usw. (Es wird empfohlen, diese am selben Tag zu verzehren, vorzugsweise nicht später als nach 3 Tagen).
9	Wein	+5 ~ +20	Rotwein, Weißwein, Sekt, usw.

ACHTUNG

Bitte lagern Sie die verschiedenen Lebensmittel je nach Bereichen oder der angestrebten Lagertemperatur des gekauften Produkts.

REINIGUNG UND PFLEGE

Abtauen

- Der Kühlschrank arbeitet nach dem Luftkühlungsprinzip und besitzt somit auch eine automatische Abtaufunktion. Sie können aber den Frost auch manuell entfernen, der sich aufgrund von Jahreszeitenwechsel oder Temperaturschwankungen bildet. Trennen Sie hierfür das Gerät vom Stromnetz oder wischen Sie ihn mit einem trockenen Handtuch weg.

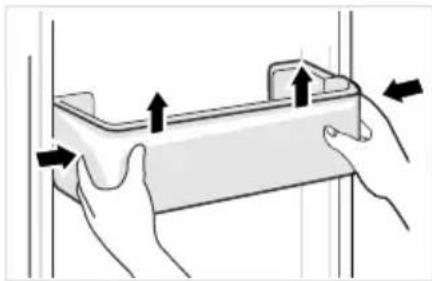

Reinigung der Türablage

• Drücken Sie die Ablage mit beiden Händen wie durch die Pfeile in nachstehender Abbildung angegeben zusammen und drücken Sie sie anschließend nach oben. Anschließend können Sie die Ablage herausnehmen.
• Reinigen Sie die Ablage gründlich und setzen Sie sie dann in der gewünschten Höhe wieder ein.

Reinigen der Glasablage

• Heben Sie die Ablagen an der hinteren Seite der Glasablage dort an, wo die Sicherung der Glasablage in der Halterung liegt und nehmen Sie anschließend die Glasablage heraus.
• Reinigen Sie die Glasablage und setzen Sie sie anschließend in der gewünschten Höhe wieder ein.

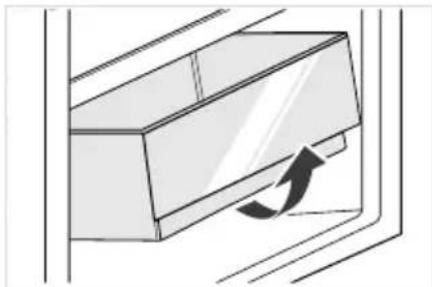

Reinigung der Gemüseschublade

1. Nehmen Sie den Inhalt der Schublade heraus. Halten Sie die Gemüseschublade am Griff fest und ziehen Sie sie vollständig bis zum Anschlag heraus.
2. Heben Sie die Gemüseschublade an und ziehen Sie sie heraus.

Für die Reinigung werden weiche Handtücher oder Schwämme empfohlen, die in Wasser mit nichtkorrosivem neutralem Reinigungsmittel getippt worden sind. Das Gefrierschubfach müssen Sie anschließend mit klarem Wasser abspülen und mit einem trockenen Tuch gründlich trocknen. Öffnen Sie die Türen, um den Kühlbereich auf natürliche Weise trocken zu lassen, bevor Sie den Kühlschrank wieder in Betrieb nehmen. Benutzen Sie für die Reinigung des Kühlschranks keine harten Bürsten, Stahltopfreiniger, Drahtbürsten, Scheuermittel wie beispielsweise Zahnpasta, organische Reinigungsmittel (wie Alkohol, Aceton, Bananenöl usw.), kochendes Wasser oder saure/basische Mittel, weil sie die Kühlschrankoberfläche sowie den Kühlschrankinnenraum angreifen können.

FEHLERSUCHE

Die nachstehenden einfachen Probleme können durch den/die Benutzer/-in selbst behoben werden. Wenn das Problem anschließend immer noch bestehen sollte, dann setzen Sie sich bitte mit der Kundendienstabteilung in Verbindung.

Problem Mögliche Ursache
Kein Betrieb	Überprüfen Sie, ob das Gerät am Stromnetz angeschlossen ist und der Netzstecker ordnungsgemäß in der Netzsteckdose steckt.
	Überprüfen Sie, ob die Netzspannung zu gering ist.
	Überprüfen Sie, ob ein Stromausfall vorliegt, ein Schutzschalter ausgelöst wurde oder eine Sicherung durchgebrannt ist.
Gerüche	Geruchsintensive Nahrungsmittel müssen gut eingepackt werden.
	Überprüfen Sie, ob sich verdorbene Nahrungsmittel im Kühlschrank befinden.
	Reinigen Sie den Innenbereich des Kühlschranks
Langes Laufen des Kompressors	Ein langer Betrieb des Kühlschranks ist im Sommer normal.
	Wenn die Umgebungstemperatur hoch ist, sollten Sie nicht zu viele Lebensmittel gleichzeitig in das Gerät stellen/legen.
	Nahrungsmittel müssen ausreichend genug abgekühlt sein, bevor sie in den Kühlschrank gelegt/gestellt werden.
	Die Türen werden zu oft geöffnet.
Das Licht leuchtet nicht	Überprüfen Sie, ob der Kühlschrank am Stromnetz angeschlossen ist und ob ein Defekt des Leuchtmittels vorliegt.
	Lassen Sie bei Bedarf das Leuchtmittel durch eine(n) Techniker(in) ersetzen.
Die Tür kann nicht ordnungsgemäß geschlossen werden	Die Tür klemmt durch Lebensmittelverpackungen und/oder im Kühlschrank befinden sich zu viel Lebensmittel.
	Der Kühlschrank ist geneigt.
Laute Geräusche	Überprüfen Sie, ob der Kühlschrank nivelliert ist und stabil steht.
	Überprüfen Sie, ob sich die Zubehörteile an der vorgesehenen Stelle befinden.
Die Türdichtung dichtet nicht vollständig.	Entfernen Sie Fremdstoffe, die sich auf der Türdichtung befinden.
	Erhitzen Sie die Türdichtung und kühlen Sie sie anschließend zur Wiederherstellung ab (blasen Sie sie zum Erhitzen mit einem elektrischen Haartrockner an oder verwenden Sie ein heißes Tuch).
Die Wasserauffangschale läuft über	Im Kühlbereich/Gefrierschubfach werden zu viele Nahrungsmittel aufbewahrt oder die aufbewahrten Nahrungsmittel enthalten zu viel Wasser, was zu einem starken Abtauen führt.
	Die Türen sind nicht ordnungsgemäß geschlossen, wodurch es zum Gefrieren der Luft im Eingangsbereich kommt und dadurch die Wassermenge während des Abtauens ansteigt.
Das Gehäuse ist heiß	Die Wärmeabführung erfolgt durch den eingebauten Kondensator über das Gehäuse, was normal ist. Wenn das Gehäuse durch hohe Umgebungstemperatur, Lagerung von zu vielen Lebensmitteln oder Abschalten des Kompressors heiß wird, sorgen Sie für eine gute Belüftung, um die Wärmeabführung zu erleichtern
Kondensation an der Oberfläche	Kondensationen an der Außenseite des Kühlschranks und an den Kühlschranktürdichtungen sind normal, wenn die Umgebungstemperatur sehr hoch ist. Wischen Sie die Kondensation mit einem sauberen Tuch ab.

ANHANG

Speziell für den neuen EU-Standard

Die Ersatzteile in der folgenden Tabelle sind über den Serviceanbieter erhältlich

Ersatzteil Bereitgestellt für		Mindestens für die Beschaffung benötigte Zeit
Thermostate Geschultes	Wartungspersonal	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Temperatursensoren	GeschultesWartungspersonal	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Platinen Geschultes	Wartungspersonal	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Lichtquellen Geschultes	Wartungspersonal	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türgriffe Fachwerkstätten und Endbenutzer(innen)		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türscharniere Fachwerkstätten und Endbenutzer(innen)		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Ablagen Fachwerkstätten und Endbenutzer(innen)		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Körbe Fachwerkstätten und Endbenutzer(innen)		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türdichtungen Fachwerkstätten und Endbenutzer(innen)		Mindestens 10 Jahre nach Markteinführung des letzten Modells

Sehr geehrte Kundin, sehr geehrter Kunde

1. Wenn Sie das Produkt zurückgeben oder ersetzen möchten, dann setzen Sie sich bitte mit dem Geschäft in Verbindung, in dem Sie das Produkt erworben haben.

(Bringen Sie bitte auch den Kaufbeleg mit)

1. Wenn Ihr Produkt defekt ist und repariert werden muss, dann setzen Sie sich bitte mit dem Kundendienstserviceanbieter in Verbindung.

ACHTUNG

Die Modellinformationen in der Produktdatenbank sowie den Modellidentifikator können Sie über den Weblink durch Scannen des QR-Codes erhalten, wenn das Energieeffizienzschuld des Produktes einen QR-Code enthält.

Weitere Informationen über die Energieeffizienz des Geräts finden Sie unter https://ec.europa.eu. Suchen Sie dort nach der Modellbezeichnung.

Die Modellbezeichnung finden Sie auf dem Typenschild des Geräts.

Die kälteste Zone im Kühlschrank

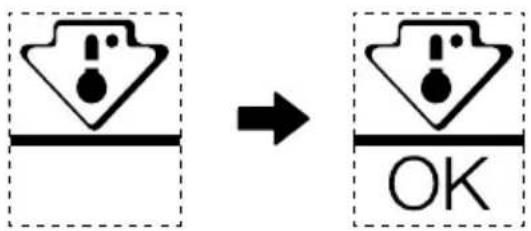

OPTIONAL: OK-Temperaturanzeige

- Mit der OK-Temperaturanzeige können Temperaturen unter +4 °C ermittelt werden. Reduzieren Sie die Temperatur schrittweise, wenn „OK“ nicht anzeigt wird.

- Ändern Sie die Position der Ablage nicht, um die Temperatur in diesem Bereich sicherzustellen. Bei Kühlschränken mit verbesserter Luftzirkulation (ausgestattet mit einem Gebläse oder frostfreie Modelle) fehlt dieses Symbol, weil bei ihnen die Temperatur im Inneren homogen ist.

Temperaturindikatoreinstellung

- Der Kühlschrank ist mit einem Temperaturindikator ausgestattet, der die Durchschnittstemperatur im kältesten Bereich anzeigt, um Ihnen bei der Einstellung Ihres Kühlschranks zu helfen.

- ACHTUNG: Diese Anzeige ist auf Ihren Kühlschrank abgestimmt. Benutzen Sie sie weder in anderen Kühlschränken (weil dort der kälteste Bereich ein anderer ist) noch für andere Zwecke.

Überprüfen der Temperatur im kältesten Bereich

- Mit Hilfe des Temperaturindikators können Sie regelmäßig überprüfen, ob die Temperatur im kältesten Bereich richtig ist. Allerdings hängt die Innentemperatur des Kühlschranks von verschiedenen Faktoren wie beispielsweise der Raumtemperatur, der sich im Kühlschrank befindlichen Menge an Nahrungsmitteln und der Häufigkeit des Türöffnens ab. Ziehen Sie diese Faktoren in Ihre Überlegungen mit ein, wenn Sie das Gerät einstellen.

- Wenn die Anzeige „OK“ anzeigt, dann bedeutet das, dass der Thermostat ordnungsgemäß eingestellt und die Innentemperatur ordnungsgemäß ist.

- Wenn der Temperaturindikator WEISS wird, dann bedeutet das, dass die Temperatur zu hoch ist. Erhöhen Sie in diesem Fall die Einstellung der Kühlschranktemperaturregelung und warten Sie 12 Stunden, bevor Sie die Temperatur über den Temperaturindikator erneut überprüfen. Wenn Sie frische Nahrungsmittel hineingelegt/-gestellt haben oder die Tür eine Zeitlang geöffnet ist, kann es sein, dass der Temperaturindikator WEISS wird.
