MANUALE UTENTE WMD7O4TSG WHIRLPOOL

Per ricevere un'assistenza più completa, registrare il prodotto su www.register10.eu

Prima di utilizzare l'apparecchio leggere attentamente le istruzioni di sicurezza.

SCANSIONARE IL CODICE QR SUL PROPRIO APPARECCHIO PER OTTENERE MAGGIORI INFORMAZIONI

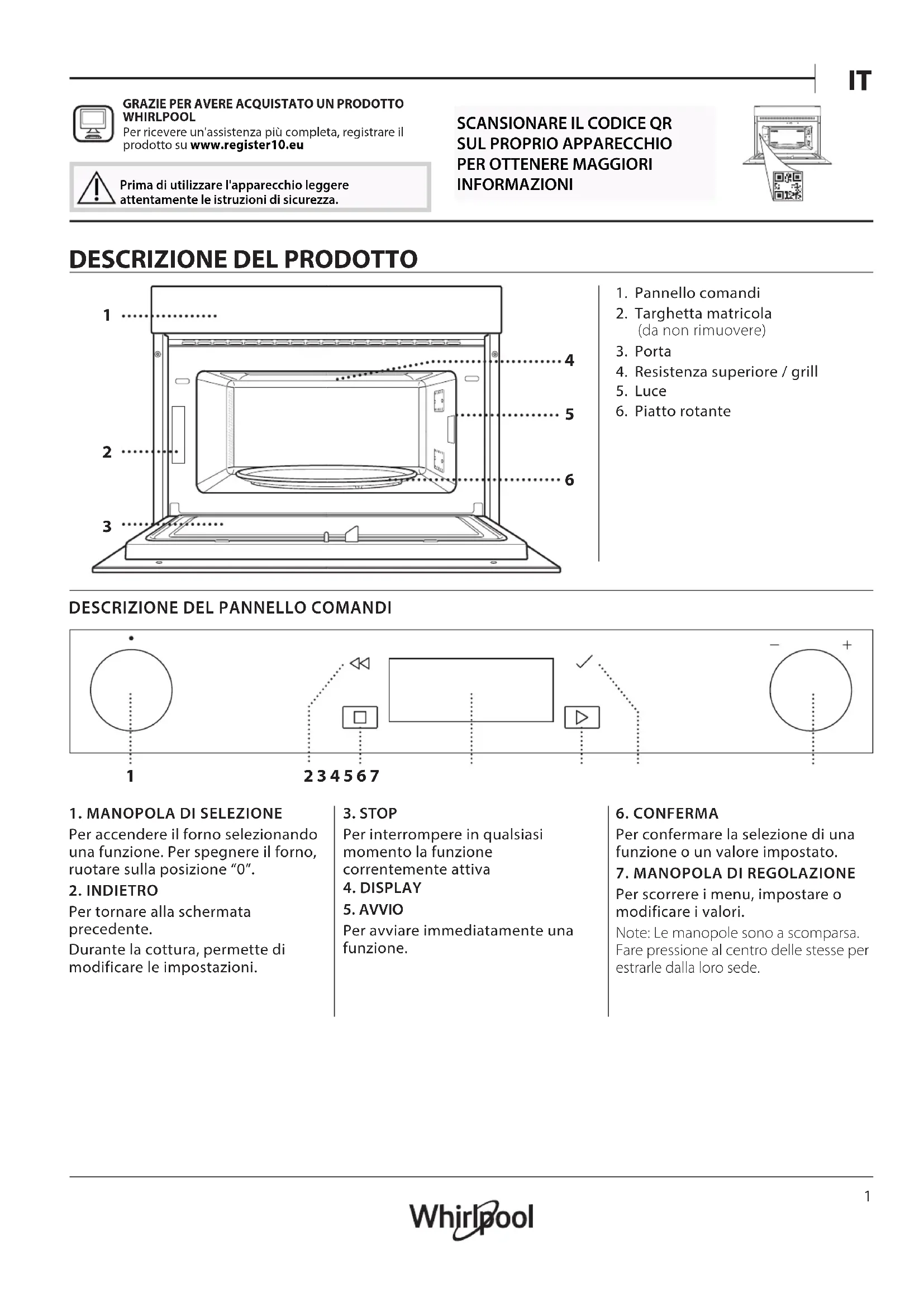

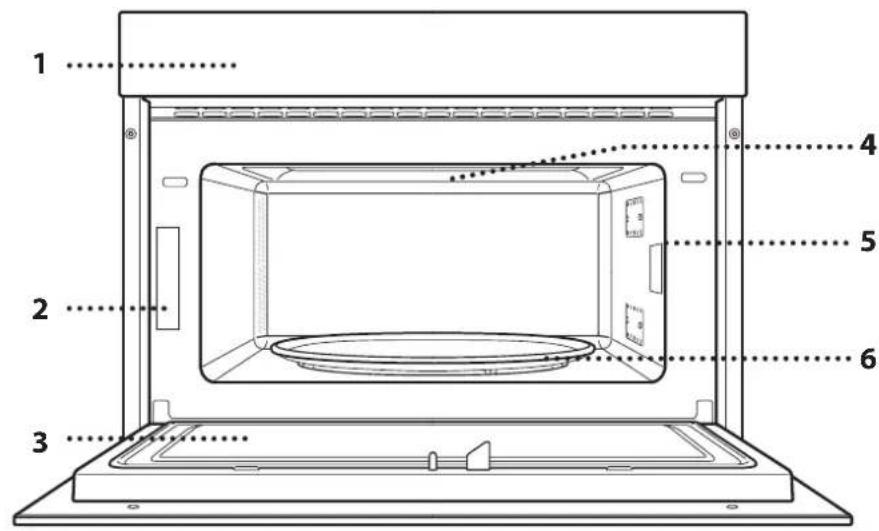

DESCRIZIONE DEL PRODOTTO

1 2 3 4 5 6

1. Pannello comandi
2. Targhetta matricola (da non rimuovere)
3. Porta
4. Resistenza superiore / grill
5. Luce
6. Piatto rotante

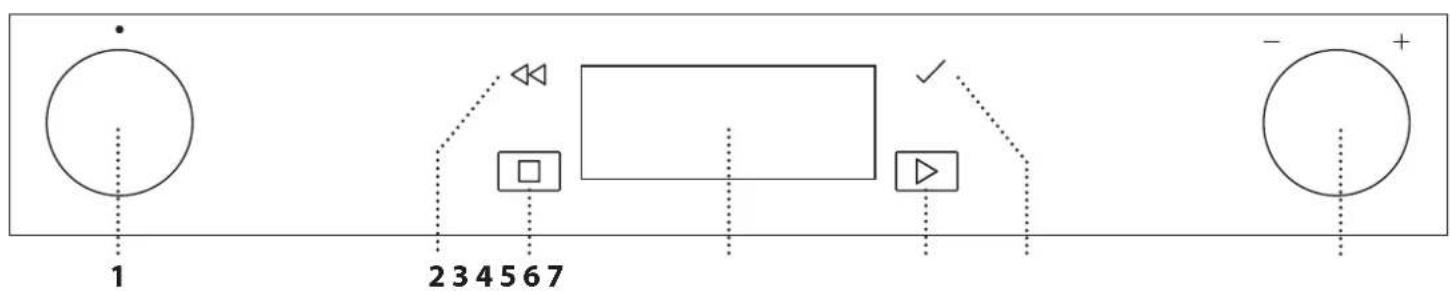

DESCRIZIONE DEL PANNELLO COMANDI

1 234567 - +

1. MANOPOLA DI SELEZIONE

Per accendere il forno selezionando una funzione. Per spegnere il forno, ruotare sulla posizione "0".

2. INDIETRO

Per tornare alla schermata precedente.

Durante la cottura, permette di modificare le impostazioni.

3. STOP

Per interrompere in qualsiasi momento la funzione correntemente attiva

4. DISPLAY

5. AVVIO

Per avviare immediatamente una funzione.

6. CONFERMA

Per confermare la selezione di una funzione o un valore impostato.

7. MANOPOLA DI REGOLAZIONE

Per scorrere i menu, impostare o modificare i valori.

Note: Le manopole sono a scomparsa. Fare pressione al centro delle stesse per estrarle dalla loro sede.

ACCESSORI

PIATTO ROTANTE

Appoggiato sull'apposito supporto, il piatto rotante in vetro può essere utilizzato in tutte le modalità di cottura.

Il piatto rotante va sempre usato come base per altri contenitori o accessori.

SUPPORTO PER PIATTO ROTANTE

Utilizzare il supporto soltanto per il piatto rotante in vetro.

Non appoggiare altri accessori sul supporto.

PIATTO CRISP

Da utilizzare solo con le funzioni designate.

Il piatto Crisp deve essere sempre appoggiato al centro del piatto rotante in vetro e può essere

preriscaldato a vuoto, utilizzando solo la speciale funzione dedicata. Disporre gli alimenti direttamente sul piatto Crisp.

IMPUGNATURA PER PIATTO CRISP

Utile per rimuovere il piatto Crisp caldo dal forno.

Il numero e il tipo di accessori possono variare a seconda del modello acquistato.

In commercio sono disponibili diversi accessori. Prima di acquistarli, accertarsi che siano idonei alla cottura a microonde e in forno.

Contenitori metallici per cibi o bevande non vanno mai usati durante una cottura a microonde. Verificare che alimenti e accessori non tocchino le

GRIGLIA

Permette di avvicinare il cibo al grill, assicurandone una piacevole doratura.

Appoggiare la griglia sul piatto rotante, evitando che venga a

contatto con altre superfici.

VAPORIERA

Per cuocere a vapore alimenti ……1 come pesce o verdure, appoggiarli sul cestello (2) e ……2 versare acqua potabile (100 ml) sul fondo della vaporiera (3) per ottenere una corretta quantità ……3 di vapore.

Per lessare alimenti come patate, pasta, riso o cereali, disporli direttamente sul

fondo della vaporiera (non è necessario il cestello) aggiungendo una quantità proporzionata di acqua potabile.

Per ottenere un risultato ottimale si consiglia di chiudere la vaporiera con l'apposito coperchio (1).

Appoggiare sempre la vaporiera sul piatto rotante in vetro e usarla esclusivamente con le funzioni di cottura dedicate o con le microonde.

Il fondo della vaporiera è studiato anche per essere usato con la speciale funzione Smart clean.

Gli altri accessori non in dotazione possono essere acquistati separatamente presso il Servizio Assistenza Tecnica.

pareti interne del forno.

Prima di avviare il forno, assicurarsi sempre che il piatto rotante possa ruotare liberamente. Fare attenzione a non spostare il piatto rotante dalla sua sede mentre si inseriscono o rimuovono altri accessori.

FUNZIONI

MICROONDE

Per cuocere e riscaldare rapidamente alimenti o bevande.

POTENZA (W) CONSIGLIATA PER

1000	Riscaldamento rapido di bevande o altri alimenti ad alto contenuto di acqua.
800 Cottura di verdure.
650 Cottura di carne e pesce.
500	Cottura di sughi di carne, salse con formaggio o uova. Finitura di sformati di carne o paste al forno..
350	Cotture lente e delicate. Per fondere burro o cioccolata.
160	Scongelare alimenti surgelati o ammorbidire burro e formaggi.

90 Per ammorbidire i gelati.

AZIONE ALIMENTO		POTENZA (W)	DURATA (min.)
Riscalda-mento	2 tazze 1000 1 - 2
Riscalda-mento	Puré di patate (1 kg)	1000 9 - 11
Scongelare	Carne macinata (500 g)	160 13 - 14
Cottura Pan di spagna 800 6 - 7
Cottura	Crema all'uovo	650	11 - 12
Cottura	Polpettone	800	18 - 20

CRISP

Per ottenere una doratura perfetta sia sulla superficie superiore che su quella inferiore del cibo. Questa funzione deve essere usata solo con lo speciale piatto Crisp.

ALIMENTO	DURATA (min.)
Torte lievitate	7 - 10
Hamburger	8 - 10*

* Girare il cibo a metà cottura.

Accessori necessari: piatto Crisp, impugnatura per piatto Crisp

GRILL

Per dorare, grigliare o gratinare le pietanze. Si consiglia di girare gli alimenti durante la cottura.

ALIMENTO	DURATA (min.)
Pane tostato	10 - 12
Gamberetti	18 - 22

Accessori consigliati: Griglia

GRILL + MICROONDE

Per cuocere e gratinare rapidamente le pietanze combinando le microonde con il grill.

ALIMENTO	POTENZA (W)	DURATA (min.)
Gratin di patate 650		20 - 22
Pollo arrosto	650	40 - 45

Accessori consigliati: Griglia

sense Per scongelare rapidamente diverse categorie di alimenti specificandone solamente il peso. Si consiglia di disporre gli alimenti direttamente sul piatto rotante in vetro, fatta eccezione per il Crisp

Scongelamento pane. Girare gli alimenti quando viene richiesto

CRISP BREAD DEFROST

Questa funzione esclusiva è studiata in modo specifico per lo scongelamento del pane. L'unione tra la funzione di scongelamento e la tecnologia Crisp consente di ottenere un pane freschissimo, come appena sfornato. Questa funzione è ideale per scongelare velocemente panini, baguette e croissant surgelati. Il piatto Crisp deve essere utilizzato in combinazione con questa funzione, posizionandolo direttamente sulla griglia metallica.

	ALIMENTO	PESO (g)
	SCONGELAMENTO PROGRAMMATO	-
	CARNE	100 - 2000
	POLLAME	100 - 2500
	PESCE	100 - 1500
[2T26]	SCONGELAMENTO PANE CON CRISP	50 - 500

RISC 6TH SENSE

Per riscaldare cibi pronti, sia surgelati che a temperatura ambiente. Il forno calcolerà automaticamente i valori necessari per ottenere i migliori risultati possibili nel minor tempo. Disporre il cibo su un piatto piano resistente al calore e alle microonde.

	ALIMENTO	PESO (g)
	PIATTO PRONTO	250 - 500
	LASAGNE SURGELATE	250 - 500
	MINESTRE	200 - 800
	ACQUA	100 - 500

MENU 6TH SENSE

sense Queste funzioni selezionano automaticamente la temperatura e la modalità di cottura ottimali per qualsiasi tipo di alimento.

CRISP

Per riscaldare e cuocere rapidamente alimenti surgelati, creando una superficie dorata e croccante. Usare la funzione solo in combinazione con il piatto Crisp in dotazione. Quando richiesto, girare gli alimenti.

ALIMENTO PESO (g)
PIZZA [SURGELATA] 200 - 800
POLPETTE DI HAMBURGER 200 - 600
PATATINE FRITTE [SURGELATE] 200 - 500
NUGGET DI POLLO [SURGELATI] 100 - 500
BASTONCINI DI PESCE [SURGELATI] 100 - 500

Accessori richiesti: piatto crisp, maniglia per piatto crisp

COTTURA

Per ottenere una rapida e ottimale cottura degli alimenti. Utilizzare un contenitore resistente al calore e adatto alla cottura a microonde.

ALIMENTO PESO (g)
POLLO ARROSTO 800 - 1500
GRATIN DI PATATE 200 - 1000
VERDURE RIPIENE 200 - 800
COSTOLETTE DI MAIALE 200 - 800
UOVA STRAPAZZATE 100 - 500
POPCORN 90

VAPORE

Per cuocere al vapore cibi come verdure o pesce, utilizzando la vaporiera in dotazione. Distribuire gli alimenti in modo uniforme nel cestello della vaporiera e versare sul fondo 100 ml di acqua potabile. Il forno calcola automaticamente le impostazioni richieste per ottenere un risultato ottimale. Nella parte iniziale della cottura le microonde generano vapore, portando a ebollizione l'acqua presente sul fondo della vaporiera.

ALIMENTO		PESO (g)
1	ORTAGGI A RADICE AL VAPORE	150 - 500
2	VERDURE TENERE AL VAPORE	150 - 500
3	VERDURE AL VAPORE [SURGELATE]	150 - 500
4	FILETTI DI PESCE AL VAPORE	150 - 500
5	PETTO DI POLLAME AL VAPORE	150 - 500

Accessori necessari: vaporiera

RISO E PASTA

Per cuocere velocemente riso o pasta. Questa funzione deve essere usata solo con la vaporiera.

Impostare di conseguenza il tempo di cottura consigliato per il riso o la pasta.

ALIMENTO	PORZIONI	PESO (g)
RISO		100
		200
		300
		400
PASTA		70
		140
		210

Accessori necessari: Fondo vaporiera e coperchio

AUTO IDRO-PULIZIA

L'azione del vapore rilasciato durante questo speciale ciclo di pulizia permette di rimuovere facilmente sporco e residui di cibo. Versare una tazza di acqua potabile sul fondo della vaporiera in dotazione (3) o in un recipiente resistente alle microonde e attivare la funzione.

IMPOSTAZIONI

Per regolare le impostazioni del forno.

Attivando la modalità "ECO", la luminosità del display si riduce e la luce si spegne dopo 1 minuto per risparmiare energia. Se la modalità "DEMO" è impostata su "On", tutti i comandi sono operativi e i menu sono disponibili ma il forno non viene riscaldato. Per disattivare questa modalità, accedere a "DEMO" dal menu "IMPOSTAZIONI" e scegliere "Off".

Selezionando "RESET", l'apparecchio si spegne e vengono ripristinate le impostazioni della prima accensione. Tutte le impostazioni successive vengono cancellate.

PREFERITI

Per richiamare la lista delle 10 funzioni preferite.

PRIMO UTILIZZO

1. SELEZIONE DELLA LINGUA

Alla prima accensione, è necessario impostare lingua e ora: Sul display compare "English".

Italian

Ruotare la manopola di regolazione per scorrere la lista delle lingue disponibili e selezionare quella desiderata. Premere √ per confermare la selezione.

Note: la lingua può essere modificata successivamente scegliendo "LINGUA" dal menu "IMPOSTAZIONI".

2. IMPOSTARE L'ORA

Dopo avere selezionato la potenza, è necessario impostare l'ora: sul display lampeggiano le due cifre relative all'ora.

Ruotare la manopola di regolazione per impostare

USO QUOTIDIANO

1. SELEZIONARE UNA FUNZIONE

Ruotare la manopola di selezione per accendere il forno e visualizzare sul display la funzione desiderata.

Per selezionare una funzione da un menu (il display mostrerà la prima voce disponibile) ruotare la manopola di regolazione fino a visualizzare la voce desiderata.

Il display mostrerà l'icona della funzione e i valori di base: premere √ per confermare.

[▽] -- w GRILL + MICROONDE

2. IMPOSTARE LA FUNZIONE

Dopo avere selezionato la funzione desiderata è possibile modificarne le impostazioni. Il display mostra in sequenza le impostazioni che è possibile modificare. Premendo «» è possibile modificare nuovamente l'impostazione precedente.

POTENZA

Quando il valore lampeggia sul display, ruotare la manopola di regolazione per modificarlo, quindi premere √ per confermare e procedere con le impostazioni seguenti (per i valori che è possibile modificare).

l'ora corretta e premere «sul display lampeggiano le due cifre relative ai minuti. Ruotare la manopola di regolazione per impostare i minuti e premere √ per confermare.

Note: dopo una prolungata interruzione di corrente potrebbe essere necessario impostare nuovamente l'ora. Selezionare "OROLOGIO" nel menu "IMPOSTAZIONI".

3. PULIRE IL FORNO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale. Prima di iniziare la cottura, perciò, si raccomanda di pulire il forno vuoto per eliminare il più possibile gli odori.

Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno.

Attivare la funzione "Smart Clean". Seguire le istruzioni per impostare correttamente la funzione.

Note: si consiglia di arieggiare il locale dopo il primo utilizzo dell'apparecchio.

DURATA

[ ] - - : - - s DURATA

Quando l'icona lampeggia sul display, ruotare la manopola di regolazione per impostare il tempo di cottura desiderato, quindi premere √ per confermare. Note: durante la cottura, premendo ◀è possibile regolare il tempo impostato: ruotare la manopola di regolazione per regolarlo e premere √ per confermare.

Nelle funzioni che non utilizzano le microonde è possibile non impostare la durata e gestire manualmente il tempo di cottura: Premere √ o per confermare e avviare la funzione.

Selezionando questa modalità non è possibile programmare un avvio ritardato.

. 6 ^th SENSE

Queste funzioni selezionano automaticamente la modalità, la potenza e la durata di cottura più adatte per le varie pietanze.

Alla richiesta, sarà sufficiente indicare le caratteristiche degli alimenti per ottenere un risultato ottimale.

PESO / PORZIONI

6 CHILOGRAMMI Kg : 1.2

Per impostare questa funzione correttamente, seguire le indicazioni che compaiono sul display, impostare i

valori desiderati ruotando la manopola di regolazione e quindi premere √ per confermare.

GRADO DI COTTURA

Nelle funzioni 6 ^th Sense è possibile regolare il grado di cottura.

[ ] 6 GRADO DI COTTURA

Alla richiesta, ruotare la manopola di regolazione per selezionare il livello desiderato tra Leggero/Basso (-1) e Extra/Alto (+1). premere √ o per confermare e avviare la funzione.

3. AVVIARE LA FUNZIONE

Dopo avere confermato i valori predefiniti o avere applicato le impostazioni preferite, premere ▶ per attivare la funzione prescelta. Ad ogni pressione del tasto ▶, il tempo di cottura viene aumentato di 30 secondi (o di 5 minuti per le funzioni che non attivano le microonde). Se è stato impostato un ritardo, premendo ▶ sarà possibile saltare questa fase per avviare subito la funzione programmata.

Note: la funzione avviata può essere interrotta in qualsiasi momento premendo

JET START

A forno spento, premere ▶ per avviare la cottura con la funzione a microonde impostata alla potenza massima (1000 W) per 30 secondi.

4. METTERE IN PAUSA LA COTTURA / GIRARE O MESCOLARE GLI ALIMENTI

PAUSA

Aprendo la porta, le resistenze vengono disattivate e la cottura viene temporaneamente interrotta.

Per riprendere la cottura, chiudere lo sportello e premere ▶.

Note: durante le funzioni "6" Sense", aprire la porta solo se richiesto.

GIRARE O MESCOLARE IL CIBO

In alcune preparazioni 6 ^th Sense Cottura viene chiesto di girare o mescolare gli alimenti durante la cottura.

[ ] 100 180°C GIRA ALIMENTO

Questa richiesta sarà segnalata da un segnale acustico e da un messaggio corrispondente sul display.

Aprire la porta, eseguire l'operazione indicata sul display, chiudere la porta e premere ▶ per continuare la cottura.

Note: se compare la richiesta di girare o mescolare gli alimenti ma l'operazione richiesta non viene eseguita entro 2 minuti, il forno riprende automaticamente la cottura.

5. FINE COTTURA

Allo scadere del tempo programmato, un segnale acustico e il display indicheranno che la cottura è terminata.

[ ] - -: - ^ FINE

Premere per continuare la cottura in modalità manuale aumentando il tempo di 30 secondi alla volta (nelle funzioni a microonde) o di 5 minuti alla volta (senza microonde), oppure ruotare la manopola di regolazione per prolungare il tempo di cottura impostando una nuova durata. In entrambi i casi, i parametri di cottura saranno mantenuti.

Premere √ o per riprendere la cottura.

. PREFERITI

Per una maggiore facilità d'uso, è possibile memorizzare fino a 10 funzioni preferite.

Al termine della cottura, sul display compare un messaggio che propone di salvare la funzione nella lista dei preferiti con un numero da 1 a 10.

[ ] _ _ _ _ ^ AGG. PREPERITO?

Se si desidera salvare la funzione tra i preferiti e memorizzare le impostazioni correnti per usi successivi premere √, oppure premere per ignorare la richiesta.

Dopo avere premuto √, ruotare la manopola di regolazione per selezionare il numero di posizione, quindi premere √ per confermare.

Note: se la memoria è piena o la posizione è già occupata, viene chiesto di confermare la sovrascrittura della funzione precedente.

Per richiamare in un momento successivo le funzioni già salvate, ruotare la manopola di selezione su "PREFERITI": il display mostrerà la lista delle funzioni preferite.

6 2. Verdure

Ruotare la manopola di regolazione per selezionare la funzione, confermarla premendo √ e premere per attivarla.

. SMART CLEAN

Prima di attivare questa funzione si raccomanda di rimuovere tutti gli accessori dal forno a microonde (ad eccezione del piatto rotante in vetro).

Ruotare la manopola di selezione per accedere alla funzione "Smart clean".

Premere per attivare la funzione: il display mostrerà in sequenza le operazioni da eseguire prima di avviare la pulizia. Una volta completate le operazioni preliminari, premere √.

Alla richiesta, versare una tazza d'acqua potabile sul fondo della vaporiera in dotazione o in un recipiente resistente alle microonde, quindi chiudere la porta.

Dopo l'ultima conferma, premere ▶ per avviare il ciclo di pulizia.

Al termine, rimuovere il recipiente, ultimare la pulizia con un panno liscio e asciugare la cavità del forno con un panno di microfibra inumidito.

. CONTA MINUTI

Quando il forno è spento, il display può essere utilizzato come contaminuti. Per attivare la funzione, assicurarsi che il forno sia spento e ruotare la manopola di regolazione: sul display lampeggerà l'icona ⏻.

Ruotare la manopola di regolazione per impostare la durata desiderata e quindi premere √ per attivare il timer.

Un segnale acustico e il display avviseranno che il conto alla rovescia è terminato.

100 CONTA MINUTI

Dopo avere attivato il conta minuti, è anche possibile selezionare e attivare una funzione. Ruotare la manopola di selezione per selezionare la funzione desiderata.

Una volta avviata la funzione, il timer continuerà autonomamente il conto alla rovescia senza interferire sulla funzione stessa.

Durante questa fase non sarà possibile vedere il contaminuti (sarà visualizzata solo l'icona ⏻), ma il conto alla rovescia continuerà. Per tornare a visualizzare il contaminuti, premere □ per interrompere la funzione correntemente attiva.

. BLOCCO TASTI

Per bloccare i tasti, tenere premuto per almeno cinque secondi. Per disattivare, ripetere la stessa procedura.

[●●] 0:30 BLOCCO TASTI

Nota: questa funzione può essere attivata anche durante la cottura. Per ragioni di sicurezza, è possibile spegnere il forno in qualsiasi momento.

PULIZIA

Attendere che l'apparecchio si sia raffreddato prima di eseguire qualsiasi operazione di pulizia o manutenzione.

Non usare in nessun caso pulitrici a getto di vapore. Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici.

SUPERFICI INTERNE ED ESTERNE

• Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente con pH neutro. Asciugare con un panno.
• Pulire il vetro della porta con detergenti liquidi specifici.
• A intervalli regolari o in caso di tracimazioni, togliere il piatto rotante e il suo supporto per pulire la base del forno, rimuovendo tutti i residui di cibo.
• Attivare la funzione "Smart Clean" per una pulizia ottimale delle superfici interne.
• Il grill non necessita di alcuna pulizia perché il calore intenso brucia direttamente lo sporco. Attivare la funzione a intervalli regolari.

ACCESSORI

È possibile lavare in lavastoviglie tutti gli accessori ad eccezione del piatto Crisp.

Il piatto Crisp deve essere pulito con acqua e un detergente neutro. Per lo sporco più tenace, strofinare delicatamente con un panno. Far raffreddare il piatto Crisp prima di lavarlo.

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione
Il forno non funziona.	Interruzione di corrente elettrica.Disconnessione dalla rete principale.	Verificare che ci sia tensione in rete e che il forno sia collegato all'alimentazione elettrica.Spegnere e riaccendere il forno e verificare se l'inconveniente persiste.
Il forno fa rumore anche se spento. Ventola	di raffreddamento attiva.	Aprire la porta o attendere il completo raffreddamento del forno.
Il display mostra la lettera "F" seguita da un numero.	Guasto software.	Contattare il Call Center e indicare il numero che segue la lettera "F".

Per le linee guida, la documentazione standard e altre informazioni sui prodotti:

• Utilizzare il QR sul proprio prodotto
• Visitare il nostro sito web docs.whirlpool.eu
• Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Clienti, prepararsi a fornire i codici riportati sulla targhetta matricola del prodotto.

GRACIAS POR ADQUIRIR UN PRODUCTO WHIRLPOOL
