RCSHSFL04 - Scaldavivande Royal Catering - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Riscaldapiatto a infrarossi
Marca	Royal Catering
Modello	RCSHSFL04
Tensione di alimentazione	230 V ~
Frequenza	50 Hz
Potenza nominale	250 W
Classe di protezione	I
Dimensioni (L x P x A)	170 x 170 x 285 mm
Peso	1,3 kg
Tipo di lampadina	E27
Potenza massima della lampadina	250 W
Utilizzo previsto	Mantenimento al caldo dei piatti prima del servizio
Temperatura ambiente di funzionamento	Fino a 40 °C
Umidità relativa massima	85 %
Distanza minima dalle pareti	25 cm
Materiale del paralume	Metallo (compatibile lampadine 250 W max)
Montaggio	Fissaggio a soffitto (gancio non fornito)
Collegamento elettrico	Da un elettricista qualificato (fase L, neutro N, terra PE)
Pulizia	Spugna umida e sapone neutro, non immergere
Sicurezza	Messa a terra obbligatoria, non coprire, superficie calda
Riparabilità	Riparazione solo da parte del servizio post-vendita
Contenuto della confezione	Apparecchio, manuale di istruzioni
Norme	CE

Domande frequenti - RCSHSFL04 Royal Catering

Come installare il riscaldapiatto RCSHSFL04?

Fissare un gancio adatto al soffitto (non fornito), appendere l'apparecchio regolando la lunghezza del cavo. Il collegamento elettrico (fase, neutro, terra) deve essere effettuato da un elettricista qualificato.

Quale tipo di lampadina utilizzare?

Utilizzare una lampadina con attacco E27 di potenza massima 250 W, incolore o a infrarossi.

Come sostituire la lampadina?

Spegnere l'apparecchio e scollegarlo. Attendere che la lampadina e il paralume si raffreddino completamente. Svitare la vecchia lampadina e sostituirla con una nuova dello stesso tipo.

Il riscaldapiatto può cuocere gli alimenti?

No, questo apparecchio è progettato solo per mantenere al caldo i piatti già cotti, non per cuocerli.

Quali sono le precauzioni di sicurezza importanti?

Non immergere mai in acqua, non coprire l'apparecchio durante il funzionamento, tenere fuori dalla portata dei bambini e assicurarsi che la messa a terra sia effettuata.

Come pulire il riscaldapiatto?

Scollegare e lasciare raffreddare. Pulire con una spugna umida e sapone neutro, risciacquare con acqua pulita e asciugare. Non utilizzare oggetti metallici o abrasivi.

Quali sono le dimensioni e il peso del RCSHSFL04?

Dimensioni: 170 x 170 x 285 mm. Peso: 1,3 kg.

L'apparecchio deve essere installato da un professionista?

Sì, il collegamento elettricodeve essere effettuato da un elettricista qualificato a causa della messa a terra obbligatoria.

Cosa fare se l'apparecchio non funziona?

Verificare l'alimentazione elettrica (fusibili), che l'apparecchio sia acceso, che la lampadina sia ben avvitata e non difettosa. Se il cavo è danneggiato, farlo riparare da un professionista.

Questo apparecchio è garantito?

Le condizioni di garanzia dipendono dal rivenditore. Consultare il rivenditore Royal Catering per maggiori informazioni sulla copertura.

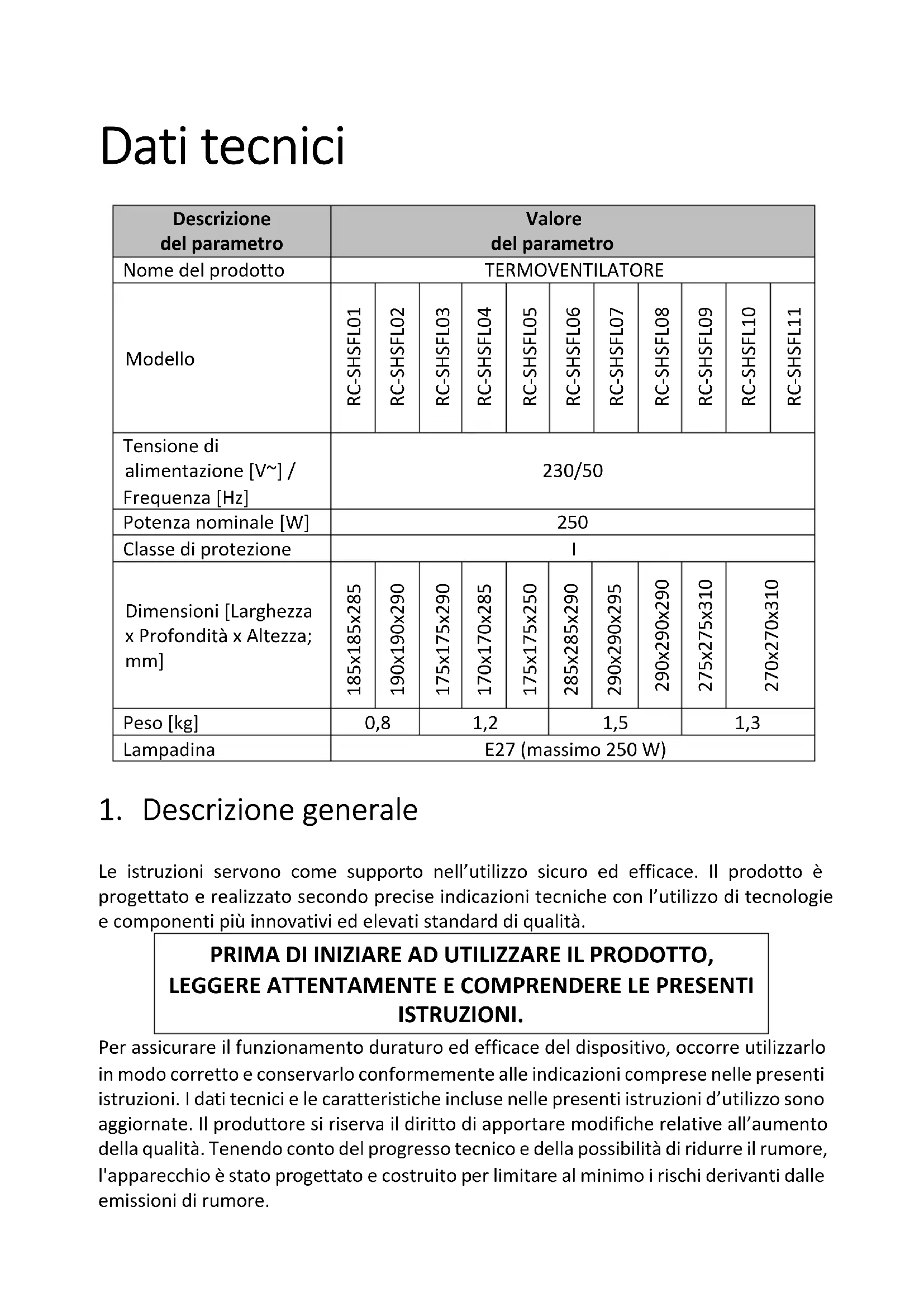

MANUALE UTENTE RCSHSFL04 Royal Catering

Descrizione del parametro	Valore del parametro
Nome del prodotto	TERMOVENTILATORE
Modello	RC-SHSFL01	RC-SHSFL02	RC-SHSFL03	RC-SHSFL04	RC-SHSFL05	RC-SHSFL06	RC-SHSFL07	RC-SHSFL08	RC-SHSFL09	RC-SHSFL10
Tensione di alimentazione [V~] / Frenenza [Hz]	230/50
Potenza nominale [W]	250
Classe di protezione	I
Dimensioni [Larghezza x Profondità x Altezza; mm]	185x185x285	190x190x290	175x175x290	170x170x285	175x175x250	285x285x290	290x290x295	290x290x290	275x275x310	270x270x310
Peso [kg]	0,8		1,2		1,5			1,3
Lampadina	E27 (massimo 250 W)

1. Descrizione generale

Le istruzioni servono come supporto nell'utilizzo sicuro ed efficace. Il prodotto è progettato e realizzato secondo preciseindicazioni tecniche con l'utilizzo di technologie e componenti più innovativi ed elevati standard di qualità.

PRIMA DI INIZIARE AD UTILIZZARE IL PRODOTTO, LEGGERE ATTENTAMENTE E COMPRENDERE LE PRESENTI ISTRUZIONI.

Per assicurare il funzionamento duratto ed efficace del dispositivo, occorre utilizzato in modo corretto e conservarlo conformmente alleindicazioni comprese nelle presenti istruzioni. I dati tecnici e le caratteristiche incluse nelle presenti istruzioni d'utilizzo sono aggiornate. Il produttore si riserva il diritto di apportare modifiche relative all'aumento della qualità. Tenendoiconto del progresso technique e della possibilità di ridurre il rumore, l'apparecchio è stato progettato e costruito per limitare al minimi i rischi derivanti dalle emissioni di rumore.

Significato dei symboli

CE	Il prodotto soddisfa i requisiti delle apposite norme di sicurezza.
	Prima dell'utilizzo, leggere attendamente le istruzioni.
	Prodotto soggetti al riciclaggio.
	ATTENZIONE! o AVVERTENZA! o RICORDATI! che descrive una determinata situazione (segnale di averporto generale).
	ATTENZIONE! Attenzione alle scosse elettriche!
	Attenzione! La superficie ballente più causare usioni!
	Solo per uso interno.
	Dispositivo di classe di protezione l.

ATTENZIONE! Le illustrazioni incluse nelle istruzioni d'utilizzo sono a carattere illustrativo e in alcuni dettagli possono differenziarsi dall'aspetto reale del prodotto.

Le istruzioni originali sono le istruzioni in versione tedesca. Le atre versioni linguistiche sono traduzioni alla lingua tedesca.

2. Sicurezza d'utilizzo

ATTENZIONE! Leggere tutti gli avventimenti relativi alla sicurezza e tutte le istruzioni. Il mancato rispetto delle avventenze e delle istruzioni cui provocare scosse elettriche, incendi e/o gravi lesioni personali o morte.

La parola "dispositivo" o "prodotto" utilizes niche avvertenze e nella descrizione delle istruzioni si riferisce al: TERMOVENTILATORE.

2.1. Sicurezza elettrica

a) Non toccare il dispositivo con le mani bagnate o umide.
b) Non usare impropriamente il cavo. Non usoo mai per trasportare il dispositivo o per estrarre la spina alla presa. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio di scosse elettriche.
c) Non utilizzato il dispositivo se il cavo di alimentazione è danneggiato o alla chiari segni di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal servizio di assistenza del produttore.
d) ATTENZIONE - PERICOLO DI VITA! Quando si pulisce o si usa il disposativo, non immergerlo mai in acqua o altri liquidi.
e) Non utilizzato il disposativo in stanze con umidità molto alta / nelle immeditate vicinanze di serbatoi d'acqua!
f) Non permettere che il disposativo si bagni. Rischio di scossa elettrica!

2.2. Sicurezza nel luogo di lavoro

a) Non utilizzato il dispositivo in un'area esplosiva, per esempio in presenza di liquidi, gas o polveri infiammabili. Il dispositivo genera scintille che possono incendiare polvere o vapori.
b) Se si notano danni o anomalie nel funzionamento del dispositivo, spegnarla immediatamente e segnarlo a una persona autorizzata.
c) Le riparazioni devono essere eseguite solo dall'assistenza del produttore. è vietato eseguire le riparazioni in modo autonomo!
d) In caso di accensione di fuoco o incendio, per estinguere il disposativo sostotensione, occorre utilizzato estintori a polvere o ad anidride carbonica (CO2).
e) Sulla postazione di lavoro non possono sostare bambini e persone non autorizzate. (La disattenzione può causare la perdita del controllo del disposativo).
f) Utilizzare il disposativo in luogo ben ventilato.
g) Conservare le istruzioni per il loro successivo utilizzato. Se il disposativo dovesse essere dato ad estranei, occorre fornirglianche le istruzioni d'uso.
h) Gli elementi dell'imballaggio e i piccoli elementi di montaggio devono essere tenuti fuori alla portata dei bambini.
i) Tenere il dispositivo fuori alla portata dei bambini e degli animali.

j) Durante l'utilizzo di quello disposativo con altri dispositiivi, occorre rispetto ancche le istruzioni d'uso degli altri dispositiivi.

Ricordati! Proteggere i bambini e gli estranei nelle il dispositivo è in funzione.

2.3. Sicurezza personale

a) Il dispositorio non è destinato all'utilizzo da parte di persona (bambini compresi) con funzioni psichiche, sensoriali e mentali ridotte o privile di un'adeguata esperienza e/o conoscenza, a meno che non siano supervisionate da una persona responsable della loro sicurezza o che abbiano ricevuto istruzioni su come usare il dispositorio.
b) Occorre essere attenti, seguire il buon senso durante l'utilizzo del dispositivo. Un attimo di distrazione durante il lavoro, cui è esere causa di seri'ioni corporee.
c) Per evitare un avviamento accidentale, assicurarsi che l'interruttore sia spento prima di collegarlo a una fonte di alimentazione.
d) Non sopravvalutare le sue capacità. Mantieni il corpo bilanziato e in equilibrio in agli momento. Ciò consente un migliorare controlo del disposativo in situazioni impreviste.
e) Il disposativo non è un giocattolo. I bambini devono essere sorvegliati affinché non giochino con il disposativo.

2.4. Utilizzo sicuro del disposativo

a) Non sovraccaricare il dispositivo. Utilizzare gli strumenti adatti all'utilizzo previsto. Il dispositivo correttamente abbinato eseguirà un lavoro migliorere e più sicuro per il quale è stato progettato.
b) Non utilizzato il dispositivo se l'interrottore ON/OFF non funziona correttamente (non si accende e non si spegne). I dispositivi che non possono essere controllati con l'interrottore sono pericolosi, non devono essere utilizzati e devono essere riparati.
c) Estrarre la spina alla presa prima di regolare,ambiare gli accessori o riporre il dispositivo. Questa precauzione riduce il rischio di avvio accidentale.
d) Mantenere il dispositivo in buono stato technique. Prima di anni attività, verificare che non vi siano danneggiamenti generici o relativi a parti mobili (rotture delle parti e componenti o qualsi ai另一 condizione che possa pregiudicare il funzionamento sicuro del dispositivo). In caso di danneggiamenti, far riparare il dispositivo prima dell'utilizzo.
e) Tenere il dispositivo fuori alla portata dei bambini.
f) Per garantire l'integrità operativa progettata del dispositivo, non rimuovere le protezioni o le viti montate in fabbrica.

g) Pulire regolarmente il disposativo per prevenir l'accumulo permanente di impurità.
h) Il dispositorio non è un giocattolo. La pulizia e la manutenzione non devono essere eseguite da bambini sulla supervisione di un adulto.
i) Non avviare il dispositivo vuoto.
j) É vietato apportare modifiche alla struttura del dispositivo per modificarne i parametri o la costruzione.
k) Tenere il dispositivo lontano da fonti di fuoco e calore.
l) Non bloccare le aperture di ventilazione del dispositivo!
m) Gli elementi riscaldanti dell'apparecchio rimangono caldi per un dato tempo dopo che è stato spento. Fare attenzione a non bruciarsi!
n) Tenere il dispositivo lontano da materiali infiammabili!
o) ATTENZIONE! Alcune parti del dispositivo divertano calde durante il funzionamento - pericolo di usioni! Non toccare queste parti a mani nude!
p) Non coprire il disposativo in alcun modo (ad esempio con una coperta o indumenti) quando è in funzione o è calda.
q) I dispositivi di riscaldamento non devono essere installati direttamente sotto una presa elettrica.

ATTENZIONE! Nonostante il disposativo sia stato progettato per essere sicuro, disponga di adeguatiositivi di protezione e nonostante l'utilizzo di ulteriori elementi di sicurezza per l'utente, esiste alcora un piccolo rischio di incidenti o lesions durante l'utilizzo del disposativo. Si raccomanda di essere cauti e usare il buon senso durante il suo utilizzo.

3. Uso

Il disposativo è progettato per mantenere il cibo caldo prima di servirlo.

L'utente è responsable per eventuali danni derivanti da un uso improprio.

3.1. Descrizione del disposativo

RC-SHSFL08

1. Coperchio per la staffa di montaggio, le connessioni dei cavi e la regolazione della tensione dei cavi
2. Filo con cavo
3. Interruttore ON/OFF (non visible nella Foto)
4. Paralume
5. Lampadina - radiatore infrarosso

RC-SHSFL01

RC-SHSFL02

RC-SHSFL03

RC-SHSFL04

RC-SHSFL05

RC-SHSFL06

RC-SHSFL07

RC-SHSFL09

RC-SHSFL10

RC-SHSFL11

3.2. Preparazione all'utilizzo

POSIZIONAMENTO DEL DISPOSITIVO

La temperature ambiente non deve superare i 40^ e l'umidità relativa non deve superare l'85%. Il dispositorio deve essere posizionato in modo da garantire una Buona circolazione dell'aria. Si deve mantenere una distance minima di 25 cm da agli parete del dispositorio. Il dispositorio deve essere tenuto lontano da qualiasi superficie calda. Il dispositorio deve essere sempre utilizzato fuori alla portata dei bambini e delle persone con funzioni psichiche, sensoriali e mentali ridotte. Il dispositorio deve essere collocato in modo tale che l'interruttore possa essere raggiunto in qualiasi momento. Assicurarsi che l'alimentazione del dispositorio corrisponda ai dati riportati sulla targhetto!

MONTAGGIO DEL DISPOSITIVO

1. Togliere il disposativo dal cartone.
2. Rimuovere il nastro e l'imballaggio protettivo da tutte le superfici del dispositivo.
3. Per appendere la lampada, fare un fissaggio a soffitto adatto (non fornito con l'unità), come un gancio per borchie.
4. Appendere la lampada al gancio o al supporto a soffitto, regolando la lunghezza del cavo della lampada come necessario e per garantire un'adeguata distanza di sicurezza alla superficie della lampada.

5. Collegare i fili del cavo della lampada all'impianto elettrico:

6. cavo di fase di colore marrone,

7. cavo neutro di colore blu,
8. cavo di messa a terra di colore giallo-verde.

Attenzione: Il dispositorio deve essere quello a terra.

Attenzione: Il collegamento del cablaggio elettrico deve essere fatto da un elettricista qualificato.

1. Far scorrere il coperchio (1) verso il soffitto.

3.3. Utilizzo del disposativo

1. Accendere la lampada con l'interrottore ON/OFF (3) situato sopra il paralume.
2. Per i migliorori risultati,METTere un contentatore (resistente al calore) con il cibo direttamente除去la lampada.
3. Quando il cibo è stato riscaldato alla temperatura richiesta, spegnere la lampada con l'interruttore (3).
4. Se la lampada non viene utilizzata per un lungo periodo, scollegarla alla fonte di alimentazione.

Attenzione: Il dispositivo mantiene solo la temperatura, non continua a cuocere il cibo.

Sostituzione della lampadina:

• Per sostituire la lampadina (5), portare l'interruttore ON/OFF in posizione OFF e lasciare raffreddare completamente la lampadina e il paralume
• Le lampadine hanno una filettatura di tipo E27. Rimuovere la lampadina alla lampada e sostituirla con una nuova.

Il paralume (4) è adatto a una lampadina chiara o a infrarossi di 250 W o meno.

3.4. Pulizia e manutenzione

a) Prima di qualiasi pulizia, regolazione ochio di accessori e anche quando il dispositivo non viene utilizzato, scollegare dall'alimentazione e raffreddare completeness il dispositivo.
b) Per pulire la superficie utilisezare solo agenti alla sostenze corrosive.
c) Dopo agli pulizia, asciugare accuramente tutti gli elementi prima di riutilizzare il disposativo.
d) É vietato sprezzare il disposativo con un getto d'acqua o immershere il disposativo in acqua.
e) É necessario eseguire revisioni regolari del dispositivo per quanto riguarda l'efficienza tecnica ed eventuali danneggiamenti.
f) Usare una spugna umida e un sapone delicato per la pulizia. Sciacquare con acqua pulita e asciugare.
g) Per pulire, non utilizzato oggetti appuntiti e/o metallici (ad esempio spazzole metalliche o spatole metalliche), in quanto possono danneggiare la superficie del materiale con cui è realizazo il dispositivo.

SMALTIMENTO DI DISPOSITIVI USATI

Alla fine della sua vita utile, quello prodotto non deve essere smaltito con i normali rifiuti domestici ma deve essere portato in un centro di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Questo è indicato dal symboloosto sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. I materiali utilizzati in quello disposativo sono riciclabili secondo la loro marcatura. Riutilizzando, riproponendo o utilizzato in altri modo l'attrezzatura usata, si da un importante contributo alla protezione del nostro ambiente.

La vostra amministrazione locale vi fornirà informazioni sul punto di smaltimento appropriato

RISOLUZIONE DEI PROBLEMI

Problema	Probabile causa	Azione
Il dispositivo non funziona.	Il dispositivo non è acceso.	Controllare se il dispositivo è collegato correttamente all'impianto elettrico e acceso.
	Danni al cavo elettrico.	Fare eseguire le riparazioni da un elettricista.
	La lampadina è svitata o danneggiata.	Stringere o sostituire la lampadina.
	Mancanza di alimentazione nell'impiano elettrico.	Controllare i fusibili.
