MANUALE UTENTE IKE95753FB AEG

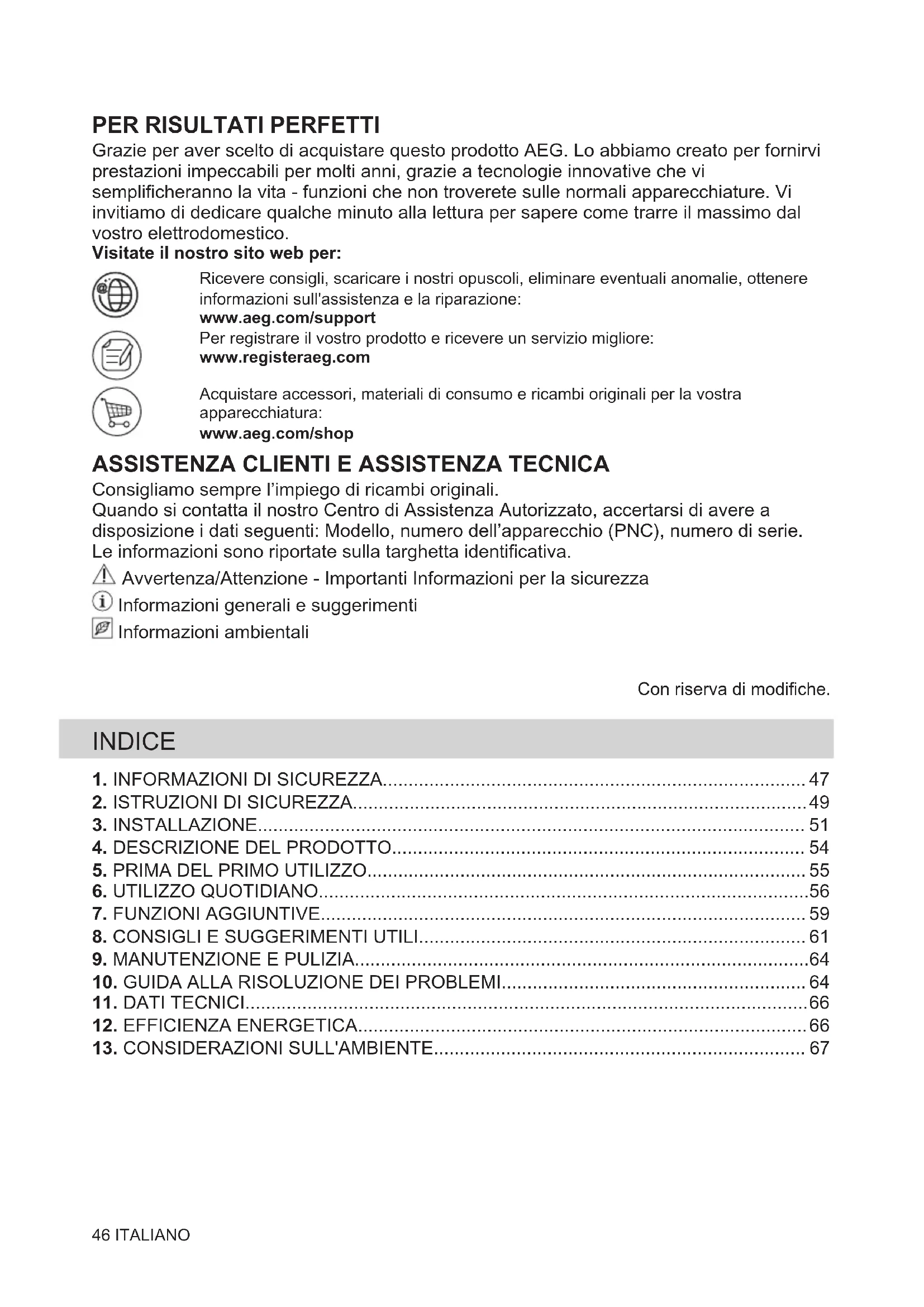

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sulle normali apparecchiature. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico. Visitate il nostro sito web per: Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione: www.aeg.com/support Per registrare il vostro prodotto e ricevere un servizio migliore: www.registeraeg.com Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.aeg.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa. Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali Con riserva di modifiche. INDICE

46 ITALIANO1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall’elettrodomestico, a meno che non vi sia una supervisione continua.

• Sorvegliare i bambini per assicurarsi che non giochino con l’apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• AVVERTENZA: L’elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall’apparecchiatura durante l’uso e durante il raffreddamento.

• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata solo alla cottura. ITALIANO 47• Quest’apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

• AVVERTENZA: L’elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti.

• AVVERTENZA: Non lasciare mai il piano cottura incustodito durante la preparazione di pietanze in quanto olio e grassi potrebbero incendiarsi.

• Non usare mai acqua per spegnere il fuoco di cottura. Spegnere l'apparecchiatura e coprire le fiamme, per esempio, con una coperta o un coperchio.

• AVVERTENZA: L'apparecchiatura non deve essere alimentata tramite un commutatore esterno, come un timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.

• ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi devono essere sorvegliati continuamente.

• AVVERTENZA: Pericolo di incendio: Non conservare alcun oggetto sulle superfici di cottura.

• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano di cottura in quanto possono diventare molto caldi.

• Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.

• Non utilizzare vaporelle per pulire l'elettrodomestico.

• Dopo l'uso, spegnere l'elemento del piano cottura utilizzato mediante il comando corrispondente, senza considerare quanto indicato dal rilevatore di utensili.

• Se la superficie in vetroceramica/vetro presenta delle crepe, spegnere l'apparecchiatura e scollegarla dalla presa di corrente. Qualora l'apparecchiatura sia collegata 48 ITALIANOdirettamente alla corrente mediante una scatola di derivazione, togliere il fusibile per scollegarla dall'alimentazione. In ogni caso, contattare il Centro Assistenza Autorizzato.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• AVVERTENZA: Utilizzare esclusivamente protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, come ad esempio accessori idonei o le protezioni per il piano cottura incorporate nell'apparecchiatura. Utilizzare protezioni inadeguate aumenta il rischio di incidenti.

AVVERTENZA! L’installazione dell’apparecchiatura deve essere eseguita da personale qualificato. AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• È necessario rispettare la distanza minima dalle altre apparecchiature.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.

• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

• Ogni apparecchiatura dispone di ventole di raffreddamento sulla parte inferiore.

• Se l'apparecchiatura viene installata sopra a un cassetto: – Non tenere oggetti di piccole dimensioni o fogli di carta che potrebbero essere aspirati, dato che possono danneggiare le ventole di raffreddamento o guastare il funzionamento del sistema di raffreddamento. – Mantenere una distanza di almeno due cm fra la parte inferiore dell'apparecchiatura e le componenti conservate nel cassetto.

• Togliere gli eventuali pannelli separatori installati nel mobiletto sotto all'apparecchiatura. ITALIANO 492.2 Collegamento elettrico AVVERTENZA! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere effettuati da un elettricista qualificato .

• L'apparecchiatura deve disporre di una messa a terra.

• Prima di qualsiasi intervento è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Verificare che l’apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare un forte surriscaldamento del terminale.

• Utilizzare il cavo dell’alimentazione elettrica corretto.

• Non lasciare che il cavo dell’alimentazione elettrica si aggrovigli.

• Assicurarsi che sia installata una protezione contro gli urti.

• Utilizzare il serracavo sul cavo.

• Assicurarsi che il cavo dell’alimentazione o la spina (ove previsti) non sfiorino l'apparecchiatura o le pentole roventi quando si collega l'apparecchiatura a una presa.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.

• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

• Non modificare le specifiche tecniche dell'apparecchiatura.

• Rimuovere tutto l'imballaggio, le etichette e la pellicola protettiva (se presente), prima del primo utilizzo.

• Assicurarsi che le aperture di ventilazione non siano bloccate.

• Non lasciare l'elettrodomestico incustodito durante il funzionamento.

• Impostare le zone di cottura su “off” dopo ogni utilizzo.

• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.

• Non accendere l’elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.

• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.

• Se la superficie dell'apparecchiatura presenta delle incrinature, scollegarla immediatamente dall'alimentazione per evitare scosse elettriche.

• I portatori di pacemaker devono mantenere una distanza di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione.

• Quando si immergono gli alimenti nell’olio bollente, questo potrebbe schizzare. AVVERTENZA! Pericolo di incendio ed esplosioni. 50 ITALIANO• Grassi e olio riscaldati possono rilasciare vapori infiammabili. Tenere le fiamme o gli oggetti caldi lontani da grassi e oli in fase di cottura.

• I vapori rilasciati dall'olio a temperatura elevata possono provocare una combustione spontanea.

• L'olio usato, che può contenere residui di cibo, può causare un incendio a una temperatura inferiore rispetto all'olio utilizzato per la prima volta.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze. AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

• Non tenere pentole calde sul pannello dei comandi.

• Non mettere coperchi caldi sulla superficie in vetro del piano cottura.

• Non esporre al calore pentole vuote.

• Fare attenzione a non lasciar cadere oggetti o pentole sull’apparecchiatura. La superficie si potrebbe danneggiare.

• Non attivare le zone di cottura con pentole vuote o senza pentole.

• Non mettere fogli di alluminio sull'apparecchiatura.

• Le pentole in ghisa o con il fondo danneggiato possono graffiare la superficie in vetro/vetroceramica. Sollevare sempre questi oggetti quando è necessario spostarli sulla superficie di cottura.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.

• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l’apparecchiatura.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

3.1 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta ITALIANO 51dei dati è applicata sul lato inferiore del piano di cottura. Numero di serie ...........................

3.2 Piani di cottura da incasso

Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme.

3.3 Cavo di collegamento

• Il piano cottura è fornito con un cavo di collegamento.

• Per sostituire il cavo di alimentazione danneggiato, usare il seguente tipo di cavo: H05V2V2-F che resiste a una temperatura di 90 °C o superiore. Il cavo singolo deve avere un diametro minimo di 1,5 mm². Contattare il Centro di assistenza tecnica locale. Il cavo di collegamento può essere sostituito solo da elettricisti qualificati. AVVERTENZA! Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato. ATTENZIONE! Non forare o saldare l’estremità del cavo. È vietato. ATTENZIONE! Non collegare il cavo senza la guaina terminale del cavo. Collegamento bifase

1. Rimuovere la guaina terminale del cavo

dai cavi nero e marrone.

2. Rimuovere l’isolamento dei cavi marrone

3. Applicare una nuova guaina terminale di

1,5 mm² sull’estremità del cavo comune (attrezzo speciale richiesto). Sezione cavo 1,5 mm²

Collegamento monofase - 220 - 240 V~ Collegamento a due fasi - 400 V 2 ~ N Verde-giallo Verde-giallo N Blu e blu Blu e blu N L Nero e marrone Nero L1 Marrone L2

Se s’installa il piano cottura sotto una cappa, consultare le istruzioni d’installazione della cappa per la distanza minima tra le apparecchiature. 52 ITALIANOmin. 50mm min. 500mm Se l'apparecchiatura è installata sopra un cassetto, la ventilazione del piano cottura riscalda gli articoli all'interno del cassetto durante il processo di cottura.

Trova il video tutorial "Come installare il piano cottura a induzione AEG: installazione del piano di lavoro" digitando il nome completo indicato nell'immagine sottostante. www.youtube.com/electroluxwww.youtube.com/aeg How to install your AEG Induction Hob - Worktop installation

ITALIANO 534. DESCRIZIONE DEL PRODOTTO

4.1 Disposizione del piano di cottura

Zona di cottura a induzione

Pannello dei comandi

4.2 Disposizione del pannello dei comandi

Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive. Tasto senso‐

Funzione Descrizione

In data / Spento Per attivare e disattivare l'apparecchiatura. Timer Per impostare la funzione. 54 ITALIANOTasto senso‐

Funzione Descrizione

- Per aumentare o ridurre il tempo.

- Display timer Indica il tempo in minuti.

Bridge Per attivare e disattivare la funzione.

Sospendi Per attivare e disattivare la funzione.

Blocco / Dispositivo di sicurezza per bambini Per bloccare/sbloccare il pannello dei comandi.

Hob²Hood Per attivare e disattivare la modalità manuale della fun‐ zione.

PowerBoost Per attivare la funzione.

- Barra dei comandi Per impostare un livello di potenza.

Spia Descrizione + cifra Si è verificato un malfunzionamento.

OptiHeat Control(indicatore di calore residuo su 3 livelli): Continua la cottura / Mantieni caldo / Calore residuo.

5. PRIMA DEL PRIMO UTILIZZO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

5.1 Limitazione potenza

Limitazione potenza definisce quanta potenza viene utilizzata dal piano cottura in totale, entro i limiti dei fusibili per l’installazione domestica. Il piano cottura è impostato sul livello di potenza massimo possibile per impostazione predefinita. Per ridurre o aumentare il livello di potenza:

1. Accedere a Menu > Impostazioni utente.

Fare riferimento a "Struttura del menu".

2. Premere sul timer anteriore finché

3. Premere / sul timer anteriore per

impostare il livello di potenza. Livelli di potenza Fare riferimento al capitolo "Dati tecnici". ATTENZIONE! Assicurarsi che la potenza selezionata sia idonea ai fusibili installati nell'impianto domestico.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

6.1 Attivazione e disattivazione

Tenere premuto per attivare o disattivare il piano di cottura.

6.2 Rilevamento pentole

Questa funzione indica la presenza di pentole sul piano cottura e disattiva le zone di cottura se non vengono rilevate pentole durante una sessione di cottura. Se si posizionano le pentole su una zona di cottura prima di selezionare un’impostazione di calore, la spia sopra lo 0 sulla barra di controllo si illuminerà. Se si rimuove la pentola da una zona di cottura attivata e la si mette temporaneamente da parte, le spie sopra la barra di controllo corrispondente iniziano a lampeggiare. Se non si rimette la pentola sulla zona di cottura attivata entro 60 secondi, la zona di cottura si disattiva automaticamente. Per riprendere la cottura, assicurarsi di rimettere le pentole sulle zone di cottura entro il tempo indicato.

6.3 Utilizzo delle zone di cottura

Posizionare le pentole al centro della zona selezionata. Le zone di cottura a induzione si adattano automaticamente alla dimensione del fondo della pentola. È possibile utilizzare una pentola grande collocata su due zone di cottura contemporaneamente. I tegami devono coprire le parti centrali delle due aree ma non andare oltre la zona contrassegnata. Se le pentole si trovano fra i due centri, non sarà attivata la funzione Bridge.

6.4 Impostazione di calore

1. Premere il livello di calore desiderato

sulla barra dei comandi. Le spie sopra la barra di controllo vengono visualizzate fino al livello di calore selezionato.

2. Per disattivare una zona di cottura,

Questa funzione aumenta la potenza fornita alle zone di cottura a induzione. Questa funzione si può attivare per la zona di cottura a induzione soltanto per un intervallo di tempo limitato. Al termine di questo intervallo, la zona di cottura a induzione 56 ITALIANOpassa automaticamente al livello di potenza massimo impostato. Fare riferimento al capitolo "Dati tecnici". Per attivare la funzione per una zona di cottura: sfiorare . Per disattivare la funzione, modificare il livello di potenza.

6.6 OptiHeat Control (indicatore di

calore residuo su 3 livelli) AVVERTENZA! / / Se la spia è accesa, il calore residuo può causare ustioni. Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene riscaldato dal calore delle pentole. Le spie / / compaiono quando una zona di cottura è calda. Mostrano il livello del calore residuo per le zone di cottura attualmente in uso. La spia può anche comparire:

• per le zone di cottura vicine, anche se non vengono utilizzate,

• quando si collocano pentole calde sulla zona di cottura fredda,

• quando il piano cottura è disattivato ma la zona di cottura è ancora calda. La spia scompare quando la zona di cottura si è raffreddata.

Timer Usare questa funzione per indicare quanto a lungo dovrebbe funzionare una zona di cottura durante una sessione di cottura singola. Per prima cosa impostare il livello di calore per la zona di cottura selezionata, quindi impostare la funzione. Non è possibile attivare la funzione mentre la funzione Hob²Hood è in esecuzione.

2. Premere o per impostare il tempo

3. Premere per avviare il timer o

attendere 3 secondi. Il timer inizia il conto alla rovescia. Per modificare l'ora: selezionare la zona di cottura con , quindi premere o . Per disattivare la funzione: selezionare la zona di cottura con , quindi premere . Il tempo restante verrà azzerato. Il timer termina il conto alla rovescia, viene emesso un segnale acustico e 00 lampeggia. La zona di cottura viene disattivata. Premere un’icona qualsiasi per interrompere il segnale e il lampeggiamento. Contaminuti Si può utilizzare questa funzione quando il piano di cottura è attivo ma le zone di cottura non sono in funzione. Il livello di calore mostra 00. Non è possibile attivare la funzione mentre la funzione Hob²Hood è in esecuzione.

2. Premere o per impostare l'ora.

Il timer termina il conto alla rovescia, viene emesso un segnale acustico e 00 lampeggia. Premere un’icona qualsiasi per interrompere il segnale e il lampeggiamento. Per disattivare la funzione: premere e . Il tempo rimanente verrà azzerato.

6.8 Gestione energia

Se sono attive più zone e la potenza consumata supera la limitazione dell'alimentazione, questa funzione distribuisce la potenza disponibile tra tutte le zone di cottura (collegate alla stessa fase). Il ITALIANO 57piano cottura controlla le impostazioni di calore per proteggere i fusibili dell'impianto domestico.

• Le zone di cottura sono raggruppate in base alla posizione e al numero delle fasi del piano cottura. Ogni fase ha un carico massimo di energia. Se il piano cottura raggiunge il limite della potenza massima disponibile entro la monofase, la potenza delle zone di cottura si riduce automaticamente.

• L'impostazione di calore della prima zona di cottura selezionata ha sempre la priorità. La potenza residua sarà suddivisa tra le altre zone di cottura in base all'ordine di selezione.

• Per le zone di cottura a potenza ridotta, la barra di controllo lampeggia e mostra le impostazioni di calore massime.

• Attendere finché il display non smette di lampeggiare o ridurre l’impostazione di calore della zona di cottura selezionata per ultimo. Le zone di cottura continueranno a funzionare con l’impostazione di calore ridotto. Se necessario, modificare manualmente le impostazioni di calore delle zone di cottura. Fare riferimento alla figura per le possibili combinazioni in cui la potenza può essere distribuita tra le zone di cottura.

6.9 Struttura del menu

La tabella mostra la struttura del menu di base. Impostazioni utente Simbo‐

Impostazione Opzioni possibili b Suono In data / Spento (--) P Limitazione poten‐

H Modalità cappa 0 - 6 E Cronologia allarmi/ errori L'elenco degli allar‐ mi/errori recenti. Per immettere le impostazioni utente: tenere premuto per 3 secondi. Quindi tenere premuto . Le impostazioni vengono visualizzate sul timer delle zone di cottura a sinistra. Navigazione nel menu: il menu è costituito dal simbolo di impostazione e da un valore. Il simbolo appare sul timer posteriore e il valore appare sul timer anteriore. Per navigare tra le impostazioni, premere sul timer anteriore. Per modificare il valore dell’impostazione premere o sul timer anteriore. Per uscire dal menu: premere

OffSound Control È possibile attivare/disattivare i segnali acustici in Menu > Impostazioni utente. Fare riferimento a "Struttura del menu". Anche quando sono disattivati, è possibile udire un segnale acustico quando:

• il valore del timer diminuisce,

• si preme un simbolo inattivo.

58 ITALIANO7. FUNZIONI AGGIUNTIVE

7.1 Spegnimento automatico

La funzione disattiva automaticamente il piano cottura se:

• tutte le zone di cottura siano disattivate,

• non eseguire impostazioni del livello di calore o della velocità della ventola dopo l'attivazione del piano cottura,

• È stato versato o appoggiato qualcosa sul pannello dei comandi per più di 10 secondi (una teglia, uno straccio ecc.). Viene emesso un segnale acustico e il piano cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.

• Il piano cottura è surriscaldato (ad es. quando si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzare nuovamente il piano cottura.

• Non è stata disattivata una zona di cottura o non è stato modificato il livello di potenza. Dopo un po' di tempo, il piano cottura si disattiva. Rapporto tra impostazione di calore e il tempo dopo cui l'apparecchiatura si disattiva: Impostazione di ca‐ lore Il piano cottura si di‐ sattiva dopo

Questa funzione pone tutte le zone di cottura accese sull’impostazione di calore più basso. Quando la funzione è attiva, è possibile utilizzare e . Tutti gli altri simboli sui pannelli di controllo sono bloccati. La funzione non interrompe le funzioni del timer.

1. Per attivare la funzione: premere

Il livello di calore viene ridotto a 1.

2. Per disattivare la funzione: premere

La precedente impostazione di calore entra in funzione.

È possibile bloccare il pannello dei comandi mentre il piano cottura è in funzione. Impedisce una modifica accidentale delle impostazioni del livello di calore. Impostare prima il livello di calore. Per attivare la funzione: premere . Per disattivare la funzione: premere di nuovo . La funzione si disattiva quando si disattiva il piano cottura.

7.4 Dispositivo di sicurezza per

bambini Questa funzione impedisce il funzionamento accidentale del piano cottura. Per attivare la funzione: premere . Non eseguire alcuna impostazione del livello di calore. Tenere premuto per tre secondi, finché non compare la spia sopra il simbolo. Disattivare il piano cottura con . La funzione resta attiva quando si disattiva il piano cottura. La spia sopra è accesa. Per disattivare la funzione: premere . Non eseguire alcuna impostazione del livello di calore. Tenere premuto per 3 secondi, finché la spia sopra il simbolo non si spegne. Disattivare il piano cottura con

Cottura con la funzione attivata: premere , quindi premere per tre secondi, fino a quando la spia sopra il simbolo non si spegne. È possibile mettere in funzione il piano cottura. Quando si disattiva il piano cottura con la funzione si riattiva. ITALIANO 597.5 Bridge La funzione opera quando la pentola copre il centro delle due zone. Per maggiori informazioni sul corretto posizionamento delle pentole fare riferimento a "Uso delle zone di cottura". Questa funzione collega due zone di cottura, rendendole così utilizzabili come una sola. Innanzitutto, impostare il livello di calore di una delle zone di cottura. Per attivare la funzione per le zone di cottura sul lato sinistro/destro: sfiorare

. Per impostare o modificare il livello di calore, sfiorare uno dei sensori di controllo sul lato sinistro/destro. Per disattivare la funzione: sfiorare / . Le zone di cottura funzionano in modo indipendente.

Si tratta di una funzione automatica avanzata che collega il piano cottura ad una cappa speciale. Sia il piano cottura che la cappa dispongono di un comunicatore di segnale a infrarossi. La velocità della ventola viene definita automaticamente sulla base delle impostazioni della modalità e della temperatura della pentola più calda sul piano cottura. È anche possibile mettere in funzione la ventola usando il piano cottura manualmente. All'origine il sistema remoto è disattivato per la maggior parte della cappe. Attivarlo prima di utilizzare la funzione. Per maggiori informazioni fare riferimento al manuale per l'utente della cappa. Funzionamento automatico della funzione Per utilizzare la funzione automaticamente, impostare la modalità automatica su H1 - H6. Il piano cottura è impostato in maniera predefinita su H5. La cappa reagisce quando si utilizza il piano cottura. Il pianto di cottura rileva automaticamente la temperatura delle pentole e regola la velocità della ventola. Modalità automatiche Luce au‐ tomatica Bollitu‐

Off Off Off Modalità

On Off Spento Modalità

In data Velocità ventola 1 Velocità ventola 1 Modalità

On Off Velocità ventola 1 Modalità

On Velocità ventola 1 Velocità ventola 1 Modalità

On Velocità ventola 1 Velocità ventola 2 Modalità

On Velocità ventola 2 Velocità ventola 3

Il piano cottura rileva il processo di ebollizio‐ ne e attiva la velocità della ventola in base alla modalità automatica.

Il piano cottura rileva il processo di frittura e attiva la velocità della ventola in base alla mo‐ dalità automatica.

Questa modalità attiva la ventola e la luce e non è collegata alla temperatura. Modifica della modalità automatica

1. Disattivare il piano cottura.

2. Tenere premuto per 3 secondi. Il

display si accende e si spegne.

3. Tenere premuto per 3 secondi.

4. Premere alcune volte finché non si

5. Premere del timer per selezionare

una modalità automatica. Per mettere in funzione la cappa direttamente sul pannello della cappa, disattivare la modalità automatica della funzione. 60 ITALIANOQuando si termina la cottura e si disattiva il piano cottura, la ventola della cappa potrebbe ancora funzionare per un certo periodo di tempo. Trascorso questo tempo, il sistema disattiva la ventola automaticamente ed evita l'attivazione accidentale della stessa per i 30 secondi successivi. Funzionamento manuale della velocità della ventola È anche possibile attivare la funzione manualmente. Per farlo, premere quando il piano cottura è attivo. Questo disattiva il funzionamento automatico della funzione e consente di modificare la velocità della ventola manualmente. Quando si preme la velocità della ventola aumenta di un livello. Quando si raggiunge un livello elevato e si preme nuovamente la velocità della ventola viene impostata sullo 0 e ciò disattiva la ventola della cappa. Per riavviare la ventola con la velocità 1 premere . Per attivare il funzionamento automatico della funzione, disattivare il piano cottura e riattivarlo. Attivazione della luce È possibile impostare il piano cottura per attivare la luce automaticamente ogni volta che si attiva il piano cottura. Per farlo, impostare la modalità automatica su H1 – H6. La luce sulla cappa si disattiva 2 minuti dopo la disattivazione del piano cottura.

8. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Per le zone di cottura a induzione, il calore si crea molto rapidamente nelle pentole grazie a un forte campo elettromagnetico. Utilizzare le zone di cottura a induzione con pentole idonee.

• Il fondo delle pentole deve essere il più possibile spesso e piano.

• Verificare che le basi della pentola siano asciutte prima di collocarle sulla superficie del piano cottura.

• Per evitare graffi, non far scivolare o strofinare la pentola sul vetroceramica. Materiale delle pentole

• corretto: materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (con una marcatura corretta da parte del produttore).

• non adatto: alluminio, rame, ottone, vetro, ceramica, porcellana. Una pentola è adatta per un piano di cottura a induzione se:

• l'acqua raggiunge velocemente l'ebollizione su una zona di cottura a induzione impostata sul livello di cottura massimo.

• una calamita si attacca al fondo della pentola. Dimensioni delle pentole

• Le zone di cottura a induzione si adattano automaticamente alla dimensione del fondo della pentola.

• L'efficienza della zona di cottura dipende dal diametro delle stoviglie. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata dalla zona di cottura.

• Per motivi di sicurezza e risultati di cottura ottimali, non utilizzare pentole di dimensioni maggiori rispetto a quelle indicate nelle "Specifiche delle zone di cottura". Evitare di tenere le pentole vicino al pannello dei comandi durante la sessione di cottura. Ciò potrebbe influire ITALIANO 61sul funzionamento del pannello dei comandi o attivare accidentalmente le funzioni piastra. Vedere la sezione "Dati tecnici".

8.2 I rumori durante l'uso

• crepitio: si stanno utilizzando pentole di materiali diversi (costruzione a sandwich).

• fischio: si stanno utilizzando la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).

• ronzio: si stanno utilizzando livelli di potenza elevati.

• scatto: si verifica un'accensione elettrica.

• sibilo, ronzio: la ventola funziona. I rumori descritti sono normali e non sono indicano un guasto dell’apparecchiatura.

8.3 Öko Timer (Timer Eco)

Per risparmiare energia, il riscaldatore della zona di cottura si disattiva prima che il timer per il conto alla rovescia emetta un segnale acustico. La differenza nel tempo di funzionamento dipende dal livello di potenza e dalla durata dell'utilizzo dell'apparecchiatura.

8.4 Esempi di impiego per la cottura

La correlazione tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'aumento del livello di potenza non è proporzionale all'aumento del consumo di energia. Ciò significa che una zona di cottura con un livello di potenza medio impiega meno della metà della propria energia. I dati riportati nella tabella sono puramente indicativi. Impostazione di calore Utilizzare per: Tempo (min) Suggerimenti 1 Tenere in caldo le pietanze cotte. se neces‐ sario Mettere un coperchio sulla pentola.

1 - 2 Salsa olandese: fondere burro, ciocco‐

5 - 25 Mescolare di tanto in tanto.

10 - 40 Cuocere con un coperchio.

2 - 3 Cuocere riso e pietanze a base di latte,

riscaldare pietanze pronte.

25 - 50 Aggiungere al riso almeno una doppia

quantità di liquido, mescolare a metà del processo i preparati a base di lat‐ te.

20 - 45 Aggiungere un paio di cucchiai di liqui‐

4 - 5 Patate al vapore. 20 - 60 Usare al max. ¼ l di acqua per 750 g

4 - 5 Cucinare grandi quantità di alimenti,

60 - 150 Fino a 3 l di liquido più gli ingredienti.

62 ITALIANOImpostazione di calore Utilizzare per: Tempo (min) Suggerimenti

6 - 7 Frittura delicata: scaloppine, cordon

bleu di vitello, costolette, polpette, sal‐ sicce, fegato, roux, uova, frittelle, ciam‐ belle. se neces‐ sario Girare il piatto a metà cottura.

7 - 8 Frittura, sformato di patate, lombate,

5 - 15 Girare il piatto a metà cottura.

9 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gulasch, stufati), friggere patatine. Portare a ebollizione grandi quantità d'acqua. PowerBoost è attivato.

8.5 Consigli e suggerimenti per

Hob²Hood Quando si aziona il piano cottura con la funzione:

• Proteggere il pannello della cappa dalla luce diretta del sole.

• Non installare luci alogene sul pannello della cappa.

• Non coprire il pannello di controllo del piano cottura.

• Non interrompere il segnale tra il piano di cottura e la cappa (ad esempio con la mano, il manico di una pentola o una pentola alta). Vedere l'immagine. La cappa raffigurata di seguito è a puro titolo illustrativo. Altri dispositivi controllati in modalità remota potrebbero bloccare il segnale. Non usare apparecchiature di questo tipo in prossimità del piano cottura mentre Hob²Hood è acceso. Cappe da cucina con la Hob²Hood funzione Per trovare l'intera gamma di cappe per cucina che dispongono di questa funzione, consultare il nostro sito web per consumatori. Le cappe da cucina AEG compatibili con questa funzione presentano il simbolo .

ITALIANO 639. MANUTENZIONE E PULIZIA

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

9.1 Informazioni generali

• Pulire il piano cottura dopo ogni utilizzo.

• Usare sempre pentole con il fondo pulito.

• Graffi o macchie scure sulla superficie non hanno alcun effetto sul funzionamento del piano cottura.

• Usare un prodotto di pulizia adatto alla superficie del piano di cottura.

• Usare un raschietto specifico per vetro.

9.2 Pulizia del piano cottura

• Togliere immediatamente: plastica sciolta, pellicola in plastica, sale, zucchero e alimenti contenenti zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.

• Quando il piano cottura è sufficientemente raffreddato rimuovere i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Dopo la pulizia, asciugare il piano di cottura con un panno morbido.

• Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno.

10. GUIDA ALLA RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Problema Causa possibile Soluzione Non è possibile attivare il piano cottura o metterlo in funzione. Il piano cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente. Accertarsi che il piano cottura sia col‐ legato correttamente alla rete elettrica. È saltato il fusibile. Verificare che il fusibile sia la causa del malfunzionamento. Nel caso in cui il fusibile continui a saltare, rivolgersi ad un elettricista qualificato. Non è stato impostato il livello di ca‐ lore entro 60 secondi. Attivare di nuovo il piano cottura e im‐ postare il livello di calore in meno di 60 secondi. Sono stati toccati 2 o più tasti senso‐ re contemporaneamente. Toccare solo un tasto sensore. Sospendi è in funzione. Consultare la sezione "Utilizzo quoti‐ diano". C'è acqua o macchie di grasso sul pannello dei comandi. Pulire il pannello dei comandi. 64 ITALIANOProblema Causa possibile Soluzione Si sente un bip costante. Il collegamento elettrico non è cor‐ retto. Scollegare il piano cottura dalla rete elettrica. Consultare un elettricista qualificato per controllare l'installazio‐ ne. Non è possibile impostare il livel‐ lo di calore massimo per una del‐ le zone di cottura. Le altre zone consumano la potenza massima disponibile. Il piano cottura funziona alla perfe‐ zione. Ridurre il calore delle altre zone di cot‐ tura collegate alla stessa fase. Fare ri‐ ferimento al paragrafo "Gestione ener‐ gia". Viene emesso un segnale acusti‐ co e il piano di cottura si spegne. Quando il piano cottura è acceso viene emesso un segnale acusti‐ co. È stato appoggiato qualcosa su uno o più tasti sensore. Rimuovere l'oggetto dai tasti sensore. Il piano di cottura si disattiva. È stato appoggiato qualcosa sul ta‐ sto sensore . Rimuovere l'oggetto dal tasto sensore. L'indicatore di calore residuo non si accende. La zona non è calda perché è rima‐ sta in funzione solo per brevissimo tempo, oppure il sensore è danneg‐ giato. Se la zona ha funzionato abbastanza a lungo da essere calda, rivolgersi a un Centro di assistenza autorizzato. Si usa una pentola molto alta che blocca il segnale. Usare una pentola più piccola, cambia‐ re zona cottura o azionare la cappa manualmente. Il pannello dei comandi diventa caldo al tocco. La pentola è troppo grande o troppo vicina al pannello di controllo. Se possibile, collocare le pentole gran‐ di sulle zone posteriori. Assenza di suono quando si toc‐ cano i tasti sensore del pannello. I segnali acustici sono disattivati. Attivare i segnali acustici. Consultare la sezione "Utilizzo quotidiano". La spia sopra al simbolo si accende. Dispositivo di sicurezza per bambini o Blocco funziona. Consultare la sezione "Utilizzo quoti‐ diano". La barra dei comandi lampeggia. Non ci sono pentole sulla zona op‐ pure la zona non è completamente coperta. Mettere le pentole sulla zona in modo tale che coprano completamente la zo‐ na di cottura. Le pentole non sono adatte. Utilizzare pentole adatte per piani cot‐ tura a induzione. Fare riferimento a "Consigli e suggerimenti". Il diametro del fondo delle pentole è troppo piccolo per la zona. Utilizzare pentole con dimensioni cor‐ rette. Vedere la sezione "Dati tecnici". e un numero si accendono. C'è un errore nel piano di cottura. Spegnere e riaccendere il piano cottu‐ ra dopo 30 secondi. Se si accende nuovamente, scollegare il piano cottu‐ ra dall'alimentazione elettrica. Dopo 30 secondi, collegare nuovamente il piano cottura. In caso di ricomparsa dell'ano‐ malia, rivolgersi a un Centro di assi‐ stenza autorizzato. ITALIANO 6510.2 Qualora non sia possibile trovare una soluzione... Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta identificativa. Assicurarsi che il piano cottura sia stato messo in funzione correttamente. In caso contrario, anche durante il periodo di garanzia, l’intervento di assistenza da parte di un tecnico dell'assistenza o del rivenditore non sarà gratuito. Le informazioni sul periodo di garanzia e i Centri di Assistenza Autorizzati sono contenute nel libretto di garanzia.

Modello IKE95753FB PNC 949 597 867 00 Tipo 62 E5A 02 AA 220-240 V/400 V 2N 50 Hz Induzione 7.2 kW Prodotto in: Germania Numero di serie ................... 7.2 kW AEG

11.2 Specifiche delle zone di cottura

Zona di cottura Potenza nominale (impostazione di calore massima) [W] PowerBoost [W] PowerBoost du‐ rata massima [min.] Diametro delle pentole [mm] Anteriore sinistra 2300 3200 10 125 - 210 Posteriore sinistra 2300 3200 10 125 - 210 Parte posteriore centrale 1800 / 3500 2800 / 3700 10 / 10 145 - 245/245 - 280 Anteriore destra 2300 3200 10 125 - 210 Posteriore destra 2300 3200 10 125 - 210 La potenza delle zone di cottura può differire in alcune piccole gamme dai dati presenti in tabella. Cambia con il materiale e le dimensioni delle pentole. Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.

12. EFFICIENZA ENERGETICA

12.1 Informazioni sul prodotto*

Identificazione modello IKE95753FB Tipo di piano cottura Piano cottura a incasso 66 ITALIANONumero di zone di cottura 5 Tecnologia di riscaldamento Induzione Diametro delle zone di cottura circolari (Ø) Parte posteriore centrale 28,0 cm Lunghezza (L) e larghezza (l) della zona di cottura non circolare Anteriore sinistra L 22,3 cm l 22,0 cm Lunghezza (L) e larghezza (l) della zona di cottura non circolare Posteriore sinistra L 22,3 cm l 22,0 cm Lunghezza (L) e larghezza (l) della zona di cottura non circolare Anteriore destra L 22,3 cm l 22,0 cm Lunghezza (L) e larghezza (l) della zona di cottura non circolare Posteriore destra L 22,3 cm l 22,0 cm Consumo di energia per zona di cottura (EC electric cooking) Anteriore sinistra Posteriore sinistra Parte posteriore centrale Anteriore destra Posteriore destra 179,6 Wh/kg 189,1 Wh/kg 196,6 Wh/kg 187,3 Wh/kg 189,1 Wh/kg Consumo di energia del piano cottura (EC electric hob) 188,3 Wh/kg

• Per l'Unione Europea secondo il regolamento UE 66/2014. Per la Bielorussia secondo l’STB 2477-2017, Allegato A. Per l’Ucraina secondo 742/2019. IEC / EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani cottura - Metodi per la misurazione delle prestazioni. Le misure energetiche relative all’angolo cottura sono identificate dalle indicazioni delle rispettive zone di cottura.

12.2 a risparmio energetico

Si può risparmiare energia durante la cottura di tutti i giorni, se si seguono i suggerimenti riportati di seguito.

• Quando si riscalda l’acqua, usare solo la quantità che serve.

• Se è possibile, coprire sempre le pentole con il coperchio.

• Collocare la pentola direttamente al centro della zona di cottura.

• Utilizzare il calore residuo per mantenere gli alimenti caldi o per fonderli.

13. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
