MANUALE UTENTE ESGL4ESP AEG

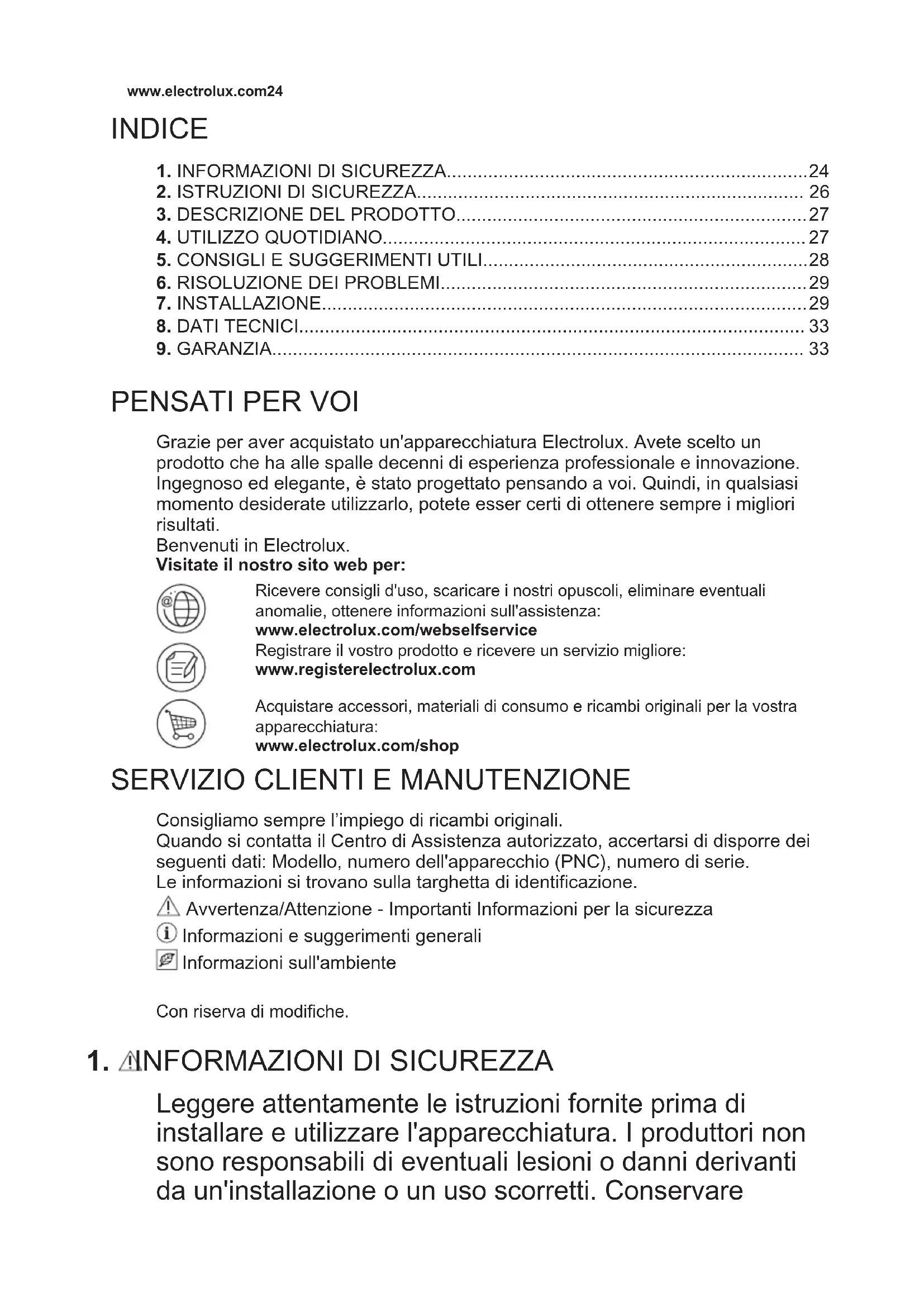

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati. Benvenuti in Electrolux. Visitate il nostro sito web per: Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza: www.electrolux.com/webselfservice Registrare il vostro prodotto e ricevere un servizio migliore: www.registerelectrolux.com Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie. Le informazioni si trovano sulla targhetta di identificazione. Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni e suggerimenti generali Informazioni sull'ambiente Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare www.electrolux.com24sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone

vulnerabili AVVERTENZA! Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

• Non consentire ai bambini di giocare con l'apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.

• I bambini di 3 anni e di età inferiore vanno tenuti alla larga dall'apparecchiatura quando è in funzione, in ogni momento.

1.2 Avvertenze di sicurezza generali

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

• L'installazione dell'apparecchiatura e la sostituzione dei cavi deve essere svolta unicamente da personale qualificato.

• Non usare acqua spray né vapore per pulire il pannello dei comandi. ITALIANO 25• Il pannello di controllo deve essere collegato all'unità riscaldante indicata, abbinando i colori dei connettori per evitare possibili pericoli.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

AVVERTENZA! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato. AVVERTENZA! Nel corso dell'installazione in presenza di materiale combustibile, osservare scrupolosamente le normative NIN SEV 1000 e le indicazioni antincendio dell'Associazione degli istituti cantonali di assicurazione antincendio. AVVERTENZA! Rispettare rigorosamente le leggi, le disposizioni, le direttive e le norme vigenti nel paese d'impiego dell'apparecchiatura (norme di sicurezza, sul riciclaggio e norme sulla sicurezza elettrica ecc.)

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.

• L'apparecchiatura deve disporre di una messa a terra.

• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica.

• Utilizzare il cavo di alimentazione appropriato.

• Evitare che i collegamenti elettrici si aggroviglino.

• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine

• Verificare che l'apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.

• Assicurarsi che la protezione da scosse elettriche sia installata.

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

• Utilizzare l’apparecchiatura esclusivamente per mettere in funzione il piano di cottura.

• Questa apparecchiatura è stata prevista unicamente per un uso domestico.

• Non modificare le specifiche tecniche dell'apparecchiatura. www.electrolux.com26• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.

• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.

• impostare le zone di cottura su "off" dopo ogni utilizzo. Non fare affidamento sul rilevatore di pentole.

• Non utilizzare l'apparecchiatura come superficie di lavoro o come piano di appoggio. AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

• Non poggiare pentole calde sul pannello dei comandi.

• Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.

• Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.

2.4 Pulizia e manutenzione

AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'elettrodomestico.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo di rete e smaltirlo.

2.6 Assistenza Tecnica

• Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato.

• Utilizzare esclusivamente ricambi originali.

3. DESCRIZIONE DEL PRODOTTO

3.1 Disposizione del pannello dei comandi

Manopole di regolazione

4. UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. ITALIANO 274.1 Livello di potenza Simboli Funzione Posizione di spegnimento Scaldavivande

1 - 9 Livelli di potenza

1. Per utilizzare l'apparecchiatura,

premere la manopola di regolazione. La manopola fuoriesce.

2. Ruotare la manopola sul livello di

potenza desiderato. Per completare il processo di cottura, ruotare la manopola in posizione di spento.

4.2 Attivazione e disattivazione

degli anelli esterni È possibile regolare la superficie di cottura alle dimensioni delle pentole. Per attivare l'anello esterno: ruotare la manopola in senso orario con una piccola resistenza fino a . Quindi ruotare la manopola in senso antiorario fino ad ottenere il livello di potenza desiderato. Per disattivare l'anello esterno: ruotare la manopola portandola sulla posizione di spegnimento. La spia si spegne.

5. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

5.1 Esempi di impiego per la

cottura I dati riportati in tabella sono puramente indicativi. Livello di po‐ tenza Usare per: Tempo (min.) Suggerimenti

Tenere in caldo le pietanze cotte. secon‐ do ne‐ cessità Mettere un coperchio sulla pentola.

1 - 2 Salsa olandese, sciogliere:

burro, cioccolata, gelatina.

5 - 25 Mescolare di tanto in tanto.

1 - 2 Rassodare: omelette morbi‐

de, uova strapazzate.

2 - 3 Cuocere riso e pietanze a

base di latte, riscaldare pie‐ tanze pronte.

25 - 50 Aggiungere al riso almeno

una doppia quantità di liqui‐ do, mescolare a metà del processo i preparati a base di latte.

20 - 45 Aggiungere un paio di cuc‐

4 - 5 Cuocere al vapore le patate. 20 - 60 Usare al max. ¼ l di acqua

per 750 g di patate. www.electrolux.com28Livello di po‐ tenza Usare per: Tempo (min.) Suggerimenti

4 - 5 Bollire grandi quantità di ali‐

menti, stufati e zuppe.

Fino a 3 l di liquido più gli in‐ gredienti.

6 - 7 Cottura delicata: cotolette,

cordon bleu, costolette, pol‐ pette, salsicce, fegato, roux, uova, frittelle, krapfen. secon‐ do ne‐ cessità Girare a metà tempo.

7 - 8 Frittura, frittelle di patate,

5 - 15 Girare a metà tempo.

9 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gu‐ lasch, stufati), friggere patatine.

6. RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Problema Possibile causa Rimedio Non è possibile ac‐ cendere l'apparec‐ chiatura. L'apparecchiatura non è colle‐ gata a una fonte di alimenta‐ zione elettrica o non è colle‐ gata correttamente. Accertarsi che l'apparecchia‐ tura sia collegata correttamen‐ te alla rete elettrica. Non è possibile ac‐ cendere l'apparec‐ chiatura. È scattato il fusibile. Verificare se l'anomalia di fun‐ zionamento è dovuta al fusibi‐ le. Nel caso in cui il fusibile continui a scattare, rivolgersi ad un elettricista qualificato.

6.2 Prima dell'installazione

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza autorizzato. Fornire i dati riportati sulla targhetta dei dati. Verificare di aver azionato correttamente l'apparecchiatura. In caso di azionamento errato dell'apparecchiatura, l'intervento del tecnico del Centro di Assistenza o del rivenditore potrà essere effettuato a pagamento anche durante il periodo di garanzia. Le indicazioni relativa al Centro di Assistenza e le condizioni di garanzia si trovano alla fine del presente manuale o nel libretto della garanzia.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. ITALIANO 297.1 Tipo di collegamento piano di cottura e scatola di controllo Questa apparecchiatura dispone di un connettore blu 1x14 poli e di un connettore rosso 1x14 poli e può essere collegata a un piano cottura con connettore blu 1x14 poli e un connettore rosso 1x14 poli.

Dimensioni Altezza 90 mm Larghezza 410 mm

Variazione di montaggio 1

Variazione di montaggio 2

7.4 Collegamento elettrico

AVVERTENZA! Se occorre eseguire una procedura di assistenza, scollegare sempre l'apparecchiatura dall'alimentazione. Come cavo di alimentazione utilizzare un cavo H05VV-F o di valore superiore. Installare l'apparecchiatura con un cavo di alimentazione con connettore. Se non c'è un cavo di alimentazione con connettore, nell’installazione domestica fissa deve essere previsto un dispositivo di separazione con un’apertura di contatto di minimo3 mm, che separi contemporaneamente l’apparecchiatura e tutti i poli dalla rete, (come previsto dalla norma NIN SEV 1000). Localmente deve essere previsto il collegamento mediante una presa, in modo tale che la presa sia accessibile e non rientri nello spazio di coordinamento. La lunghezza del cavo di collegamento deve essere di circa 120 cm con linee collegate direttamente alla rete. L'apparecchiatura deve essere collegata all'alimentazione elettrica esclusivamente da un elettricista qualificato.

1. Effettuare i collegamenti elettrici in

base allo schema di allacciamento. Denominazioni fasi: L1, L2, L3 (o R, S, T).

2. Fissare il serracavo.

8.1 Targhetta dei dati

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.

10. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. Per la Svizzera: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch
