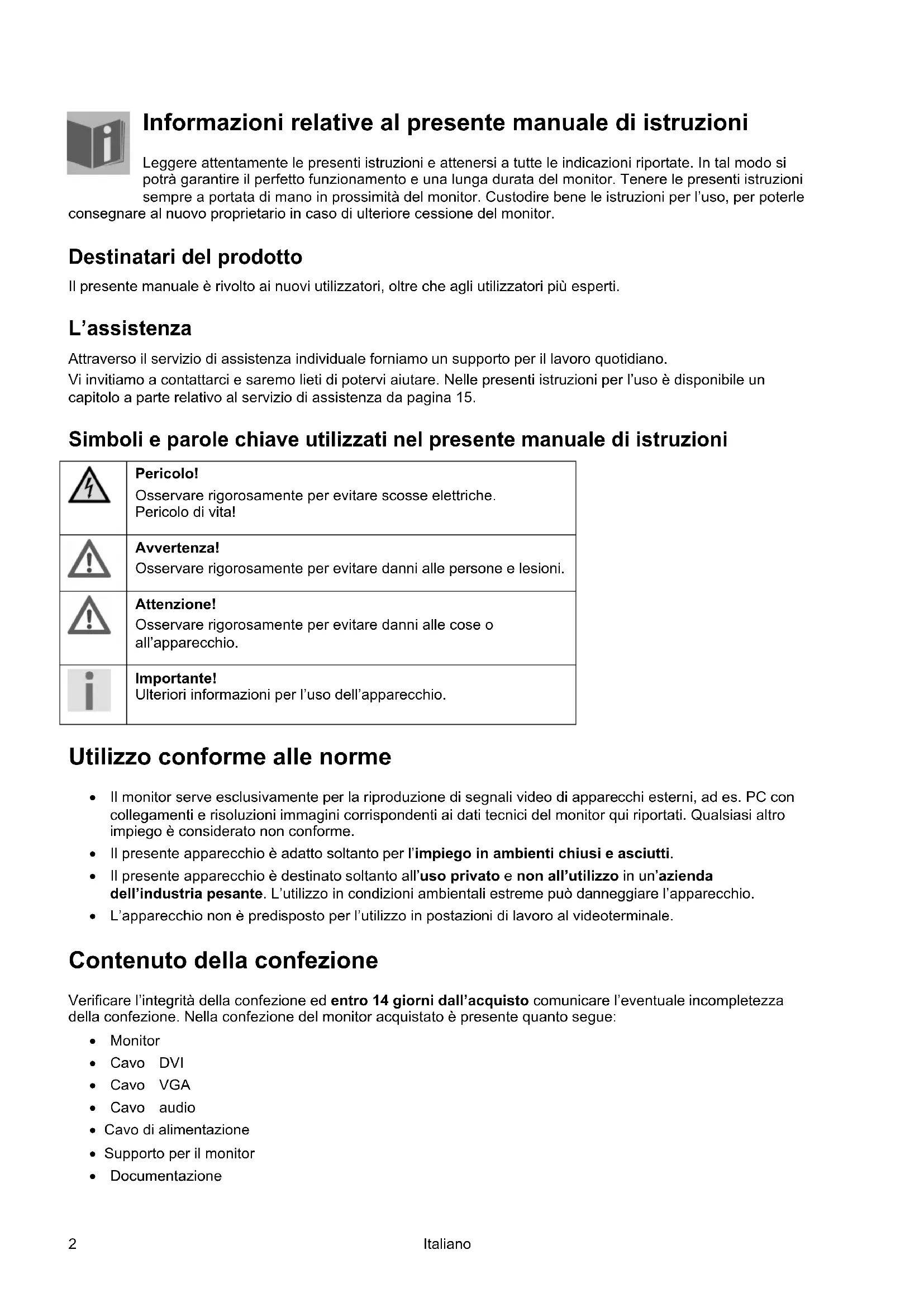

Informazioni relative al presente manuale di istruzioni

Leggere attentamente le presenti istruzioni e attenersi a tutte le indicazioni riportate. In tal modo si potrà garantire il perfetto funzionamento e una lunga durata del monitor. Tenere le presenti istruzioni sempre a portata di mano in prossimità del monitor. Custodire bene le istruzioni per l'uso, per poterle

consegnare al nuovo proprietario in caso di ulteriore cessione del monitor.

Destinatari del prodotto

Il presente manuale è rivolto ai nuovi utilizzatori, oltre che agli utilizzatori più esperti.

L'assistenza

Attraverso il servizio di assistenza individuale forniamo un supporto per il lavoro quotidiano.

Vi invitiamo a contattarci e saremo lieti di potervi aiutare. Nelle presenti istruzioni per l'uso è disponibile un capitolo a parte relativo al servizio di assistenza da pagina 15.

Simboli e parole chiave utilizzati nel presente manuale di istruzioni

	Pericolo!Osservare rigorosamente per evitare scosse elettriche.Pericolo di vita!
	Avvertenza!Osservare rigorosamente per evitare danni alle persone e lesioni.
	Attenzione!Osservare rigorosamente per evitare danni alle cose o all'apparecchio.
	Importante!Ulteriori informazioni per l'uso dell'apparecchio.

Utilizzo conforme alle norme

• Il monitor serve esclusivamente per la riproduzione di segnali video di apparecchi esterni, ad es. PC con collegamenti e risoluzioni immagini corrispondenti ai dati tecnici del monitor qui riportati. Qualsiasi altro impiego è considerato non conforme.
• Il presente apparecchio è adatto soltanto per l'impiego in ambienti chiusi e asciutti.
• Il presente apparecchio è destinato soltanto all'uso privato e non all'utilizzo in un'azienda dell'industria pesante. L'utilizzo in condizioni ambientali estreme può danneggiare l'apparecchio.
• L'apparecchio non è predisposto per l'utilizzo in postazioni di lavoro al videoteminale.

Contenuto della confezione

Verificare l'integrità della confezione ed entro 14 giorni dall'acquisto comunicare l'eventuale incompletezza della confezione. Nella confezione del monitor acquistato è presente quanto segue:

• Monitor
• Cavo DVI
• Cavo VGA
• Cavo audio
  • Cavo di alimentazione
  • Supporto per il monitor
• Documentazione

Indicazioni di sicurezza

Attenzione! Verificare la sicurezza di funzionamento!

• L'apparecchio non è concepito per essere utilizzato da persone (compresi i bambini) con capacità fisiche, sensoriali o intellettive limitate o con carenza di esperienza e/o di cognizione, che pertanto devono essere controllate da una persona responsabile della loro sicurezza oppure devono ricevere da quest'ultima le istruzioni relative al corretto utilizzo dell'apparecchio. I bambini non dovrebbero mai essere lasciati incustoditi in modo da assicurarsi che non giochi con l'apparecchio.
• Tenere fuori dalla portata dei bambini il materiale d'imballaggio, come ad es. le pellicole. In caso di manomissione si può correre il rischio di soffocamento.
• Non aprire mai l'involucro del monitor (pericolo di scossa elettrica, di corto circuito e di incendio)! Non modificare arbitrariamente il dispositivo.
• Non introdurre alcun oggetto attraverso le fessure e le aperture nella parte interna del monitor (pericolo di scossa elettrica, di corto circuito e di incendio)!
• Le fessure e le aperture del monitor servono per l'aerazione. Non coprire queste aperture (pericolo di surriscaldamento e di incendio)!
• Non esercitare alcuna pressione sul display. Pericolo di rottura del monitor!
• Attenzione! In caso di rottura del display sussiste il pericolo di lesioni. Raccogliere i pezzi rotti con dei guanti di protezione e inviarli al centro di assistenza per l'opportuno smaltimento. Lavarsi poi le mani con del sapone, poiché non è possibile escludere la fuoriuscita di sostanze chimiche.
• Non toccare il display con le dita o con degli oggetti spigolosi per evitare di provocare dei danni.

Rivolgersi al servizio assistenza, se:

• il cavo di rete è bruciato o danneggiato
• il liquido è penetrato nel monitor
• il monitor non funziona regolarmente
• il monitor è caduto o l'involucro risulta danneggiato

Attenzione! Verificare il luogo di installazione

• Gli apparecchi nuovi possono emettere nelle prime ore di funzionamento un odore inevitabile, sebbene completamente innocuo, che si riduce sempre di più nel corso del tempo.
  Per affrontare l'emanazione di questo odore si consiglia di aerare regolarmente il locale. Nello sviluppo di questo prodotto ci siamo impegnati affinché non vengano superati chiaramente i valori limite vigenti.
• Tenere il monitor e tutti gli apparecchi collegati lontani dall'umidità e al riparo da polvere, fonti di calore e irradiazione solare diretta. La mancata osservanza delle presenti indicazioni può provocare dei disturbi o il danneggiamento del monitor.
• Non azionare l'apparecchio all'aperto, poiché agenti esterni, quali pioggia, neve, ecc. possono danneggiare l'apparecchio.
• Non esporre l'apparecchio a gocce o schizzi d'acqua e non collocare alcun recipiente contenente liquido (vasi o simili) sull'apparecchio. Il liquido che penetra nell'apparecchio può danneggiare la protezione elettrica.
• Non collocare fonti di calore dirette (candele o simili) sull'apparecchio.
• Mantenere una distanza sufficiente dalla parete in caso di armadio componibile. Mantenere una distanza minima di circa 10 cm intorno all'apparecchio per una sufficiente aerazione.
• Sistemare e azionare tutti i componenti su una base stabile, piana e priva di vibrazioni per evitare una caduta del monitor.
• Evitare gli abbagliamenti, i riflessi e contrasti di chiaro-scuro eccessivamente intensi, per proteggere gli occhi e per garantire un'ergonomia confortevole della postazione di lavoro.
• Fare regolarmente delle pause quando si lavora davanti al monitor, per prevenire tensioni e affaticamenti.

Riparazione

• Fare eseguire la riparazione del monitor esclusivamente a personale specializzato.
• Nel caso sia necessaria una riparazione, rivolgersi esclusivamente ai nostri partner di assistenza autorizzati.

Attenzione! Verificare la temperatura ambiente!

• Il monitor può funzionare a una temperatura ambiente compresa tra 0 °C e +35 °C e con un'umidità relativa di < 80 % (nessuna condensa).
• In caso di spegnimento il monitor può essere conservato a una temperatura compresa tra -20 °C e +60 °C.

Pericolo! Tenere presente quanto segue:

Dopo il trasporto del monitor, prima di effettuare la messa in funzione, attendere finché la temperatura dell'apparecchio venga ripristinata alla temperatura ambiente. In caso di variazioni elevate di temperatura o di umidità, la presenza di condensa può determinare la formazione di umidità all'interno del monitor con conseguente pericolo di cortocircuito.

Avvertenza! Verificare la sicurezza durante il collegamento!

Alimentazione

Attenzione: Anche con l'interruttore di rete spento alcune parti dell'apparecchio rimangono sotto tensione. Per interrompere l'alimentazione del monitor o per mettere l'apparecchio completamente fuori tensione, staccare la spina dalla presa.

• Far funzionare il monitor TFT soltanto a una presa a terra a 100-240V\~, 50/60 Hz. Se non si è sicuri dell'alimentazione del luogo di installazione, rivolgersi al fornitore di energia.
• Per un'ulteriore protezione del monitor TFT da possibili danni provocati da picchi di tensione o da folgorazione della rete elettrica, si consiglia di utilizzare una protezione contro le sovratensioni.
• Per interrompere l'alimentazione del monitor, staccare la spina dalla presa.
• La presa deve trovarsi in prossimità del monitor TFT ed essere facilmente accessibile.
• Posizionare il cavo in modo tale che nessuno possa calpestarlo o inciamparvi.
  • Non appoggiare alcun oggetto sui cavi, in quanto potrebbero danneggiarsi.
• L'apparecchio dispone di un interruttore di accensione/spegnimento, per cui il monitor TFT può essere acceso e spento. Se l'interruttore è su OFF non si avrà alcun consumo di corrente. Spostare l'interruttore di accensione/spegnimento su OFF oppure utilizzare un binario elettrificato master/slave, per evitare il consumo di corrente quando l'apparecchio è in modalità stand-by.
• Rispettare almeno un metro di distanza dalle fonti di disturbo ad alta frequenza e magnetiche (televisori, casse di altoparlanti, telefoni cellulari, ecc.), per evitare malfunzionamenti e perdite di dati.
• Nonostante i più moderni processi produttivi, in rari casi possono verificarsi guasti di singoli o più punti luminosi a causa di tecniche molto complesse.

Indicazioni sulla conformità

Il monitor soddisfa i requisiti della compatibilità elettromagnetica e della sicurezza elettrica.

L'apparecchio è conforme alla norma europea ISO 9241-307 classe II (classe di errore dei pixel) (vedi pagina 18).

L'apparecchio è conforme ai requisiti basilari e alle altre norme principali delle Direttive EMC 2004/108/CE nonché alla Direttiva bassa tensione 2006/95/CE.

Il presente apparecchio è conforme ai requisiti basilari e alle norme principali della Direttiva sulla progettazione ecocompatibile 2009/125/CE (regolamento 1275/2008).

Il monitor è conforme a ENERGY STAR®.

In qualità di partner ENERGY STAR®, Medion assicura che l'apparecchio soddisfa i requisiti ENERGY STAR® per l'ottimizzazione del consumo energetico.

Messa in funzione

Importante!

Prima della messa in funzione leggere necessariamente il capitolo "Indicazioni di sicurezza" a pagina 3 e seguenti.

Montaggio

Fissare il supporto del monitor, come indicato nella figura. Eseguire questa operazione prima di collegare il monitor.

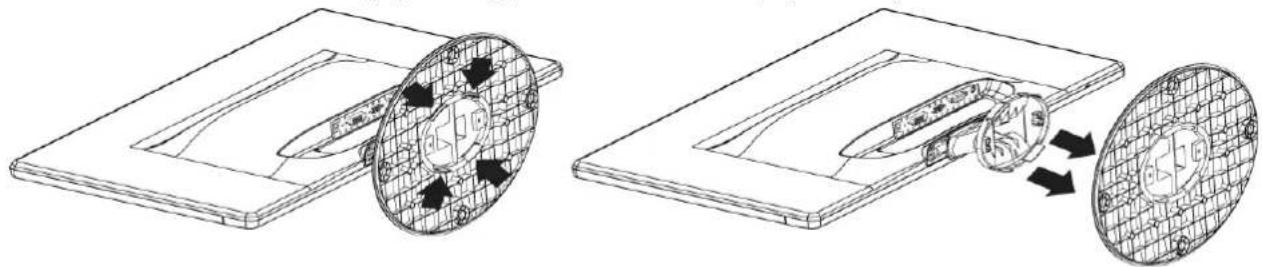

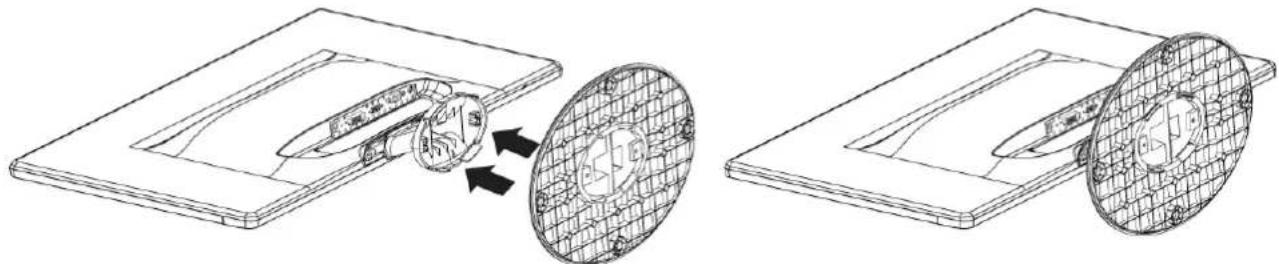

(Fig.: Montaggio della base del monitor, figura simile)

Rimuovere il supporto (figura simile)

Fasi preliminari per il collegamento al PC

Se fino ad oggi al computer è stato collegato un monitor tubolare, è necessario eventualmente eseguire alcune operazioni preliminari, soprattutto se le impostazioni di tale monitor non sono supportate dal nuovo monitor.

Il monitor visualizza fino a 1920 x 1080 pixel. Questa risoluzione corrisponde alla risoluzione fisica. I monitor raggiungono la massima qualità delle immagini con la risoluzione fisica. Se in una rappresentazione si passa a delle impostazioni diverse, l'indicazione potrebbe non comparire sull'intera superficie del monitor.

Allo stesso modo, soprattutto nelle scritte, potrebbe verificarsi una distorsione delle immagini.

Prima di collegare il nuovo monitor, impostare sul PC mediante il vecchio monitor una risoluzione e una frequenza d'immagine che siano supportate da entrambi i monitor.

Spegnere il PC e collegare il nuovo monitor.

Dopo aver avviato nuovamente il PC è possibile adattare le impostazioni al modello P54160 (MD 20360) secondo quanto descritto.

Impostazioni del monitor supportate

Questo monitor supporta le seguenti modalità.

Risoluzione	Frequenza	orizzontale	Frequenza	verticale
720 x 400 31,47	kHz	70 Hz
640 x 480 31,47	kHz	60 Hz
640 x 480 31,47	kHz	67 Hz
640 x 480 37,8	kHz	72 Hz
640 x 480 37,5	kHz	75 Hz
800 x 600 37,7	kHz	56 Hz
800 x 600 37,8	kHz	60 Hz
800 x 600 48,0	kHz	72 Hz
800 x 600 46,87	kHz	75 Hz
832 x 624 48,67	kHz	75 Hz
1024 x 768 48,36	kHz	60 Hz
1024 x 768 56,48	kHz	70 Hz
1024 x 768 60,0	kHz	75 Hz
1152 x 864 67,0	kHz	75 Hz
1152 x 870 45,0	kHz	75 Hz
1280 x 768 47,0	kHz	60 Hz
1280 x 960 60,0	kHz	60 Hz
1280 x 1024 63,98	kHz	60 Hz
1280 x 1024 80,0	kHz	75 Hz
1440 x 900 56,0	kHz	60 Hz
1440 x 900 71,0	kHz	75 Hz
1400 x 1050 65,1	kHz	60 Hz
1600x 1200 75,0	kHz	60 Hz
1680 x 1050 65,0	kHz	60 Hz
1920 x 1080* 67,0	kHz	60 Hz

*risoluzione consigliata (fisica)

Impostazioni del monitor in Windows XP

In Windows XP eseguire le impostazioni del monitor nel programma di Windows "Proprietà di visualizzazione". Il programma può essere avviato come indicato qui di seguito:

- Fare clic con il tasto destro del mouse sul piano di lavoro di Windows (desktop) e con il tasto sinistro del mouse scegliere "Proprietà".

oppure

- Nel "Pannello di controllo" avviare il programma "Visualizzazione"

Proprietà - Schermo Temi Desktop Screen saver Aspetto Impostazioni ① Schemo: (Monitor pr finito) su Risoluzione dello schermo Min Max 1024 per 768 pixel ② Colori Massima (32 bit) ③ Risoluzione dei pr Avanzate OK Annulla Applica

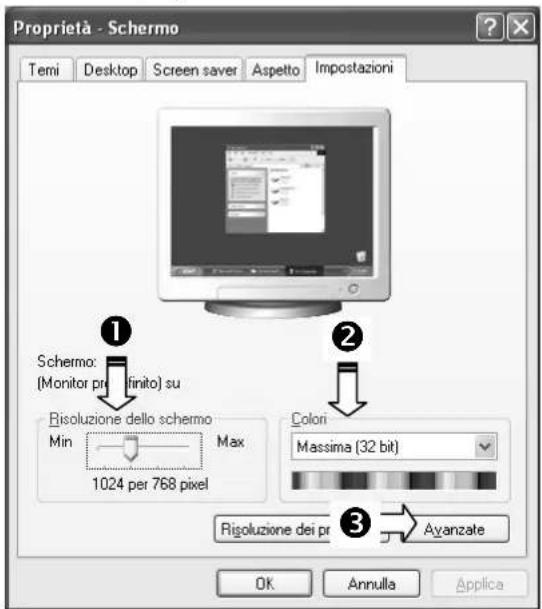

(Fig.: Proprietà di visualizzazione)

Impostare la risoluzione in "Risoluzione del monitor" (①).

In "Qualità del colore" (②) è possibile impostare l'intensità del colore (numero dei colori visualizzati). Il monitor supporta un'intensità di colore di massimo 16 milioni di colori, corrispondente a 32 bit, o "Real color".

La frequenza di aggiornamento dell'immagine può essere impostata in "Avanzate" (③).

In base alla configurazione del computer viene visualizzata una finestra con le proprietà della scheda grafica.

In "Scheda grafica" è possibile impostare il valore desiderato nel campo di selezione "Elenca modalità".

Elenca modalità... OK Annulla Applica

Attenzione!

Se l'impostazione non corrisponde ai valori supportati dal display, non verrà visualizzata alcuna immagine.

In tal caso collegare nuovamente il monitor tubolare e impostare i valori validi in base alle opzioni sopra indicate in "Proprietà di visualizzazione".

Impostazioni del monitor in Windows Vista®

In Windows Vista® eseguire le impostazioni del monitor nel programma di Windows "Personalizza l'aspetto e i suoni". Il programma può essere avviato come indicato qui di seguito:

- Fare clic con il tasto destro del mouse sul piano di lavoro di Windows (desktop) e con il tasto sinistro del mouse scegliere "Personalizzazione"

oppure

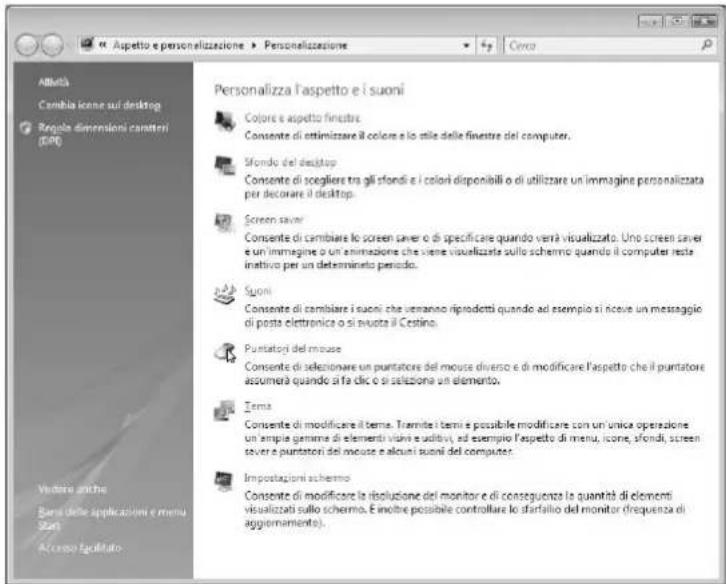

- Da Start ⇒ Pannello di controllo ⇒ Personalizza l'aspetto e i suoni facendo doppio clic con il tasto sinistro del mouse.

Aspetto e personalizzazione ▶ Personalizzazione Albetta Cambio icone sul desktop Regia dimensioni caratteri (GPI) Vodare anche Bere delle applicazioni e menu Start Acceso falcipato Personalizza l'aspetto e i suoni Colore e aspetto finestre. Consente di ottimizzare il colore e lo stile delle finestre del computer. Sfondo del desktop Consente di scegliere tra gli stondi e i colori disponibili o di utilizzare un immagine personalizzata per decorare il desktop. Screen saver Consente di cambiare lo screen saver o di specificare quando verrà visualizzato. Uno screen saver e un immagine o un animazione che viene visualizzata sullo schermo quando il computer resta inativo per un determinato periodo. Suoni Consente di cambiare i suoni che verranno riprodotti quando ad esempio si riceve un messaggio di posta elettronica o si avueta il Cestino. Puntatori del mouse Consente di selezionare un puntatore del mouse diverso e di modificare l'aspetto che il puntatore assumerà quando al fa clic o si selezione un elemento. Tema Consente di modificare il tema. Tramite i termi e possibile modificare con un'unica operazione un ampiia geninne di elementi visiva e uditivi, ad esempio l'aspetto di menu, icone, sfondi, screen saver e puntatori del mouse e alcuni suoni del computer. Impostazioni schermo Consente di modificare la risoluzione del monitor e di conseguenza la quantità di elementi visualizzati sullo schermo. È inoltre possibile controllare lo sfarfolio del monitor diferenza di aggiornamento.

- Aprire il menu Impostazioni schermo per adattare la risoluzione e la frequenza.

Impostazioni del monitor in Windows® 7

In Windows® 7 eseguire le impostazioni del monitor nel programma di Windows "Aspetto e personalizzazione". Per avviare il programma, procedere come segue:

- Clic con il tasto destro del mouse sulla superficie di lavoro di Windows (desktop) e poi con il tasto sinistro su "Personalizzazione"

oppure

- Da Start ⇒ Pannello di controllo ⇒ Aspetto e personalizzazione facendo doppio clic con il tasto sinistro del mouse.

Pannello di controllo Aspetto e personalizzazione Pagina iniziale Pannello di controllo Sistema e sicurezza File e Internet Hardware e suoni Programmi Account utente e protezione famiglia Aspetto e personalizzazione Orologio e opzioni internazionali Accessibility Personalizzazione Cambia tema | Cambia lo sfondo del desktop | Cambia effetti sonori | Cambia screen saver Schermo Ingrandico o riduci dimensioni di testo e altri elementi | Modifica risoluzione dello schermo | Connetti ad un progettore | Connetti ad uno schermo esterno Gadget per il desktop Aggiungi gadget al desktop | Altri gadget online | Disinstolle un gadget | Ripristina gadget per il desktop installati con Windows Barra delle applicazioni e menu Start Personalizza il menu Start | Personalizza ricorne sulla barra delle applicazioni | Cambia l'immagine nel menu Start Centro accessibilità Adottamento per ipovisione | Utilizza utilità per la lettura dello schermo | Attiva tasti ad accesso facilitato | Attiva o disattiva Contrasto elevato Opzioni cartella Specifica clic o doppio clic per l'apertura | Mostra cartelle e file nascosti Caratteri Visualizza in anteprima, elimina, mostra o nascondi tipi di caratteri Modifica importazioni tipi di carattere | Ottimizzazione caratteri Clear Type

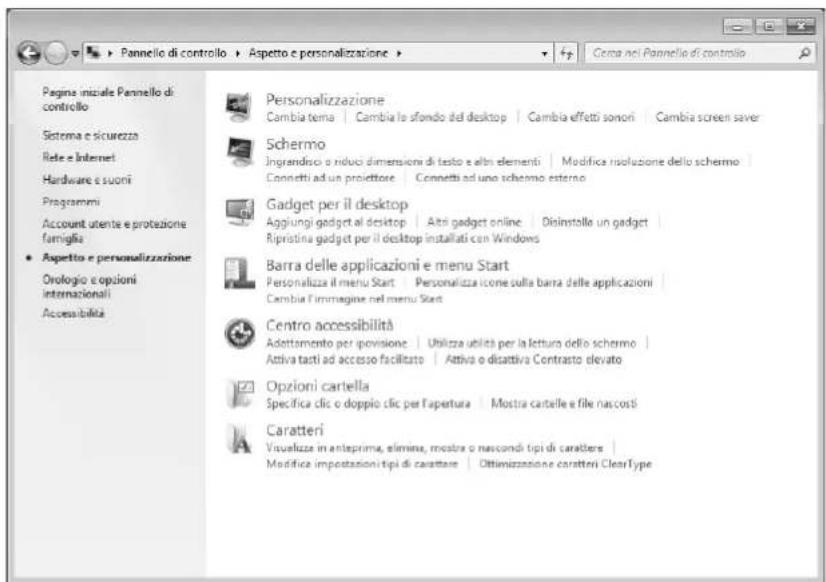

(Fig.: Aspetto e personalizzazione)

- Selezionare il menu Schermo ⇒ Modifica risoluzione dello schermo per adattare la risoluzione e la frequenza

Innesti sul lato posteriore

AC POWER IN AUDIO IN DM VGA 1 2 3 4 5

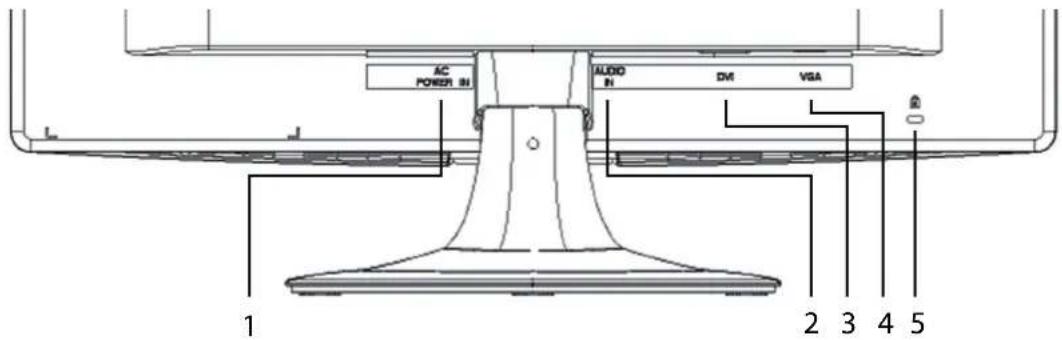

(Fig.: Lato posteriore del monitor, figura simile)

1. Alimentazione (POWER IN)
2. Collegamento audio spinotto stereo da 3,5 mm (AUDIO IN)
3. Collegamento DVI-D a 24 pin (DVI)
4. Collegamento D-SUB mini a 15 pin (VGA)
5. Apertura per lucchetto Kensington®

Collegamento del monitor

• Se necessario, predisporre il computer in modo che disponga delle impostazioni corrette per il monitor.
• Assicurarsi che il monitor non sia ancora collegato alla corrente (spina non inserita) e che il monitor e il computer non siano accesi.

1 Collegamento del cavo di segnalazione

- Inserire il cavo di segnalazione nelle relative prese VGA, DVI oppure HDMI del computer e del monitor.

2 Collegamento del cavo audio

- Inserire il cavo audio nelle relative prese audio del computer e del monitor.

3 Collegamento dell'alimentazione

- A questo punto collegare un'estremità del cavo di rete fornito con la presa di alimentazione TFT e successivamente l'altra estremità con una presa idonea. La presa di corrente dovrà trovarsi in prossimità del monitor TFT e dovrà essere facilmente accessibile (utilizzare gli stessi circuiti elettrici utilizzati per il PC).

4 Inserimento dell'alimentazione

- Accendere il monitor con l'interruttore on/off che si trova sul lato frontale dell'apparecchio. Successivamente accendere il computer.

Postazione di lavoro al videoterminale

Tenere presente che il monitor deve essere posizionato in modo da evitare abbagliamenti, riflessi e contrasti di chiaro-scuro intensi (per quanto piacevole possa essere la vista dalla finestra!).

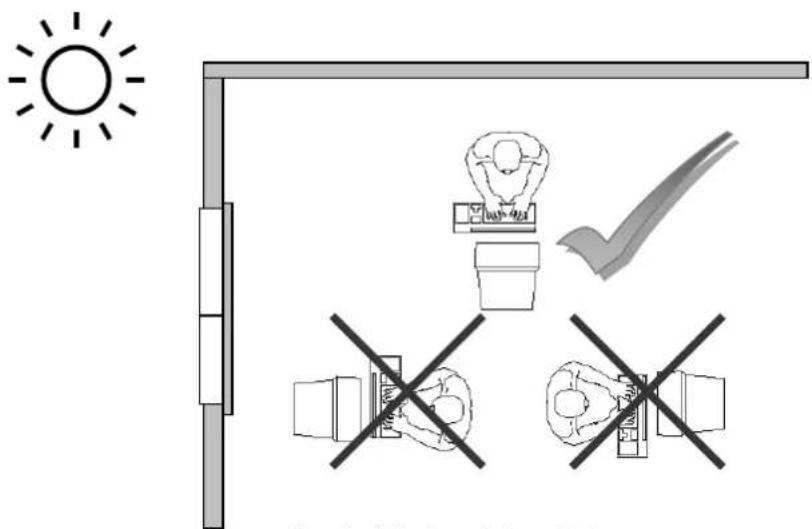

(Fig.: Installazione del monitor)

50~70cm -(20-28 inches)- 0-15° 0-15°

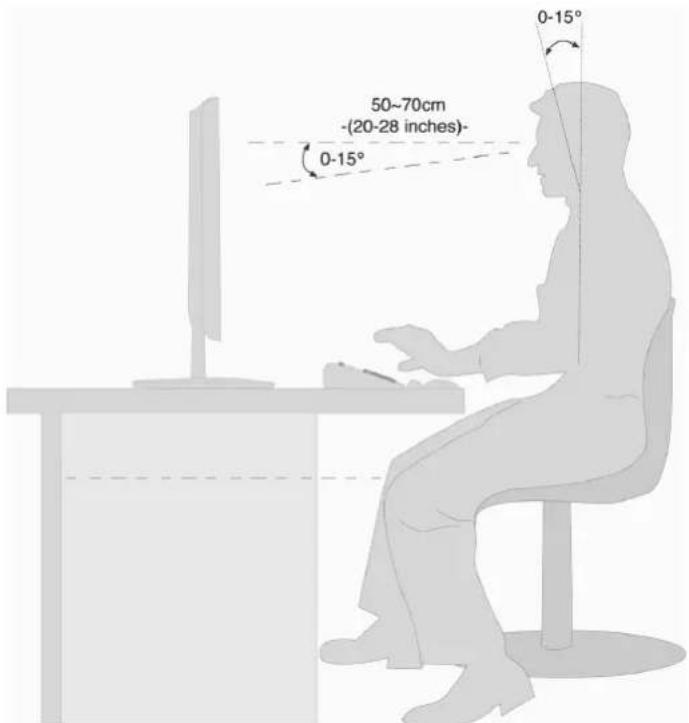

(Fig.: Postazione di lavoro al videoterminale)

• Superficie appoggiamano: 5 - 10 cm
- Linea del monitor più in alto o un più in basso rispetto all'altezza degli occhi
• Distanza dalla vista: da 40 a 70 cm
- Spazio per le gambe (verticale): almeno 65 cm
- Spazio per le gambe (orizzontale): almeno 60 cm

Elementi di comando

HOMI ① ② ③ ④ ⑤ ⑥

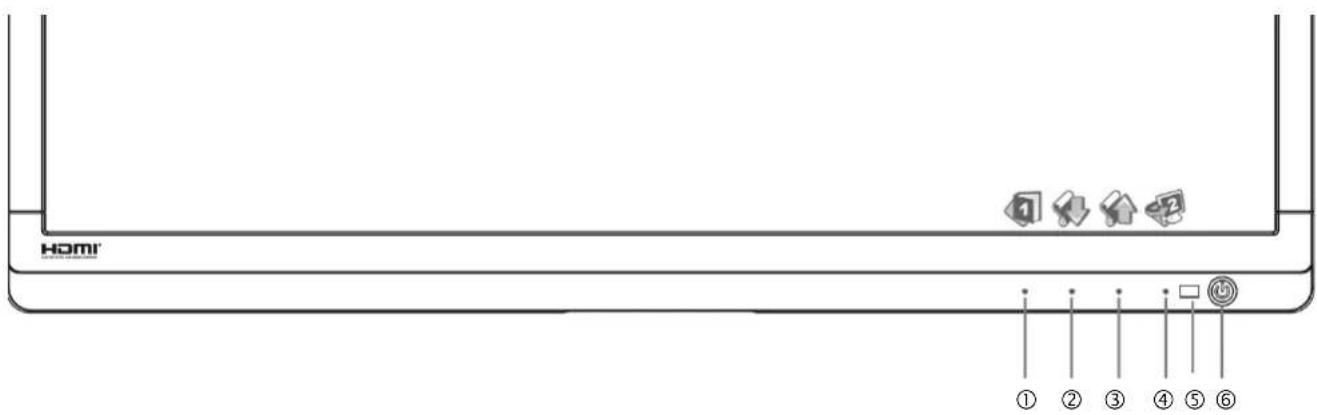

(Fig.: Elementi di comando sul lato anteriore)

Tasto	Descrizione
1	Con questo tasto si avvia l'OSD ("On Screen Display"). Premere questo tasto per uscire dall'OSD.1 + 2 Blocco alimentazione con OSD disattivato1 + 3 Blocco OSD con OSD disattivatoPer attivare/disattivare il blocco tenere premute le combinazioni di tasti finché la barra visualizzata si sia spostata completamente da sinistra a destra. Viene quindi visualizzato sul monitor un messaggio corrispondente.
2	Con OSD inserito il tasto consente di selezionare un parametro riducendone il valore.Non trovandosi nel menu OSD: richiamo diretto del menuContrasto/Luminosità.
3	Con OSD inserito il tasto consente di selezionare un parametro aumentandone il valore.Non trovandosi nel menu OSD: commutazione diretta del menuModalità Immagini.
4	Confermare la selezione del parametro da modificare con questo tasto.Non trovandosi nel menu OSD: regolazione fonte di entrata.
5	Visualizza lo stato di funzionamento. Per ulteriori indicazioni sullo stato di funzionamento vedi anche pagina 14.
6	Con questo tasto è possibile attivare il monitor nella modalità stand-by.

Impostazione del monitor

Il menu “On Screen Display” (abbreviato: OSD) è un menu che viene visualizzato per alcuni instanti sul monitor. Tramite il menu OSD è possibile impostare determinati parametri per il monitor.

Utilizzo del menu OSD

1. Premere il tasto ①, per attivare l'OSD.
2. Con i tasti di selezione funzione ②/③ selezionare le opzioni dal menu principale.
3. Confermare la selezione con il tasto ④.
4. Premere il tasto ①, per uscire dall'OSD.

Importante!

Il menu OSD scompare automaticamente se entro il tempo preimpostato non viene utilizzato alcun tasto dal monitor.

II menu OSD

Qui di seguito vengono spiegate le funzioni o le possibilità di impostazione tramite il menu OSD.

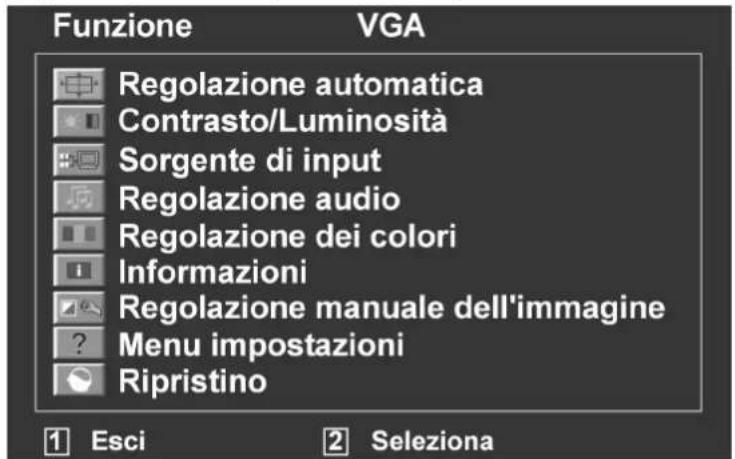

Funzione VGA Regolazione automatica Contrasto/Luminosità Sorgente di input Regolazione audio Regolazione dei colori Informazioni Regolazione manuale dell'immagine Menu impostazioni Ripristino ① Esci ② Seleziona

(Fig.: Menu OSD)

Importante!

A causa di possibili modifiche tecniche i menu qui descritti possono differire da quelli del monitor.

Opzione menu	Funzione/Sottomenu
	Regolazione automatica (Automatic adjustment): consente di impostare automaticamente la posizione orizzontale e verticale, la fase (precisione sintonizzazione fine) e la frequenza (dimensione H).
	Contrasto (Contrast):imposta il valore di bilanciamento del bianco dello sfondo del monitor. Luminosità (Brightness):consente di regolare la luminosità dell'immagine.DCR:consente di attivare e disattivare la funzione DCR (contrasto dinamico). ECO:consente di attivare e disattivare la modalità ECO. In modalità ECO, sono disattivati sia la regolazione di contrasto e luminosità che il DCR.
		Importante!Per regolare il contrasto e la luminosità, in Modalità Immagini (Picture Mode) deve essere selezionata l'impostazione Standard.
	Sorgente di input (Input source):consente di scegliere tra digitale o analogico per l'ingresso del segnale.
	Regolazione audio (Audio adjustment):consente di impostare la funzione audio.
		Volume (Volume):imposta il volume dell'emissione audio dell'altoparlante.Esclusione audio (Mute):consente di selezionare il silenziamento mediante i tasti ON/OFF.
	Regolazione dei colori (Colour settings):consente di selezionare i colori per migliorarne la luminosità e la saturazione.
		Freddo (Cool):incrementa il blu nell'immagine per ottenere un bianco più freddo.Normale (Normal):incrementa il rosso nell'immagine per ottenere un bianco più caldo e un rosso più intenso.Caldo (Warm):incrementa il verde nell'immagine per ottenere colori più scuri.Personalizzato (User colour):consente la regolazione individuale di rosso (R), verde (G) e blu (B).
	Informazioni (Information):l'opzione richiama le informazioni relative all'attuale segnale di ingresso dalla scheda grafica del computer.
	Regolazione manuale dell'immagine (Manual image adjustment)
		Dimensione orizzontale (Horizontal size):consente di regolare la larghezza dell'immagine.
		Posizione O./V. (H./V. Position):consente di regolare la posizione orizzontale e verticale dell'immagine video.
		Regolazione di precisione (Fine tune):consente di migliorare la visualizzazione del monitor.
		Nitidezza (Sharpness):consente di regolare la nitidezza in un segnale che non corrisponde alla risoluzione fisica del monitor.
		Impostazione della modalità Video (Video mode adjustment):un formato d'immagine scelto tra le opzioni Full Screen, Over Screen e Rapporto Aspetto (Aspect Ratio).
		Modalità Immagini (Picture Mode):fornisce un ambiente di visualizzazione ottimale in base ai contenuti riprodotti.

?	Menu impostazioni (Menu settings): Lingua, posizione OSD, timeout OSD e sfondo OSD.
		Lingua (Language): consente all'utente di selezionare una delle lingue disponibili.
		Posizione OSD (OSD Position): consente la regolazione orizzontale e verticale della posizione OSD.
			Posizione O. (H. Position) : consente l'impostazione orizzontale della posizione OSD. Posizione V. (V. Position) : consente l'impostazione verticale della posizione OSD.
		Chiusura automatica OSD (OSD time out): consente lo spegnimento automatico dell'On Screen Display (OSD) trascorso un intervallo di tempo predefinito.
		OSD Primo piano (OSD background): consente di attivare e disattivare lo sfondo OSD.
	Ripristino (Memory recall): consente di ripristinare la configurazione iniziale dei controlli audio e video.

Dispositivi per il risparmio energetico

Questo monitor consente di ottenere un risparmio energetico commutando tra diversi stati preimpostati dal computer o dal sistema operativo. Ciò corrisponde agli attuali requisiti previsti per la riduzione del consumo di energia.

Il monitor supporta le seguenti modalità di risparmio energetico:

Stato Potenza (valore nominale) Colore del LED Stand-by (circa)
ON	< 30 Watt	Blu	-
PRONTO	< 0,5 Watt	Arancione	2 secondi

Indipendentemente dal sistema operativo il monitor rimane nello stato di risparmio energetico, fino a quando non viene premuto un tasto o non viene spostato il mouse (se disponibile).

Per la commutazione dallo stato PRONTO alla modalità di funzionamento ON sul monitor occorrono circa 2 secondi.

Assistenza clienti

Risoluzione dei problemi

Nel caso in cui si verificano problemi al monitor, assicurarsi che il monitor sia stato installato secondo le disposizioni previste (leggere il capitolo “Messa in funzione” da pagina 5). Se il problema persiste, leggere le informazioni relative alle possibili soluzioni in questo capitolo.

Individuazione della causa

Talvolta i malfunzionamenti possono essere dovuti a cause banali, ma qualche volta possono anche essere la conseguenza di componenti difettosi. Con il presente documento mettiamo a vostra disposizione una guida che vi consente di risolvere i problemi. Nel caso in cui le misure qui elencate non dovessero essere efficaci, saremo a vostra disposizione per fornirvi ancora l'aiuto necessario. Contattateci!

Verifica dei collegamenti e dei cavi

Cominciare da un controllo visivo accurato di tutti i collegamenti dei cavi. Se le spie luminose non funzionano, assicurarsi che il monitor e il computer ricevano regolarmente corrente.

Guasti e possibili cause

Il monitor non mostra alcuna immagine:

Verificare:

• Alimentazione dalla rete: il cavo di rete deve essere fissato saldamente alla presa e l'interruttore deve essere acceso.
• Fonte segnale: controllare se la fonte del segnale (computer o dispositivi simili) è accesa e se il cavo di collegamento è fissato saldamente alla presa.
• Frequenze di aggiornamento dell'immagine: l'attuale frequenza di aggiornamento dell'immagine deve essere adatta per il monitor.
• Modalità risparmio energetico: premere un tasto qualsiasi o spostare il mouse per disattivare la modalità.
• Salvaschermo: se il salvaschermo del computer è attivato, premere un tasto della tastiera oppure spostare il mouse.
• Spina di segnalazione: se gli spinotti (pin) sono piegati o deformati, rivolgersi al servizio clienti.
• Impostare i valori validi per il monitor (vedi "Fasi preliminari per il collegamento al PC" a pagina 5).

L'immagine si muove oppure non è uniforme:

Verificare:

• Spina di segnalazione: se gli spinotti (pin) sono piegati o deformati, rivolgersi al servizio clienti.
• Spina di segnalazione: le spine del cavo di segnalazione devono essere fissate saldamente alle prese.
• Scheda grafica: verificare che le impostazioni siano corrette.
• Frequenze di aggiornamento dell'immagine. Nelle impostazioni della grafica selezionare i valori consentiti.
• Segnale di uscita monitor. Il segnale di uscita monitor del computer deve corrispondere ai dati tecnici del monitor.
• Rimuovere gli apparecchi di disturbo (radiotelefoni, casse di altoparlanti, ecc.) in prossimità del monitor.
• Evitare di utilizzare prolunghe per il monitor.

I caratteri appaiono scuri, l'immagine è troppo piccola, troppo grande oppure non è centrata, ecc.:

- Regolare le relative impostazioni ("Impostazione del monitor" a pagina 12)

La visualizzazione dei colori non è nitida:

• Controllare gli spinotti dei cavi di segnalazione. Se gli spinotti (pin) sono piegati o deformati, rivolgersi al servizio clienti.
• Regolare le impostazioni del colore dal menu OSD.
• Evitare di utilizzare prolunghe per il monitor.

La visualizzazione è troppo chiara o troppo scura:

• Verificare che il livello di uscita video del computer corrisponda ai dati tecnici del monitor.
• Selezionare la Regolazione automatica, per ottimizzare le impostazioni per la luminosità e il contrasto. Per l'ottimizzazione il display dovrà visualizzare una pagina di testo (ad es. Explorer, Word, ecc.).

L'immagine vibra:

• Verificare che la tensione d'esercizio corrisponda ai dati tecnici del monitor.
• Selezionare la Regolazione automatica, per ottimizzare le impostazioni per i pixel e la sincronizzazione delle fasi. Per l'ottimizzazione il display dovrà visualizzare una pagina di testo (ad es. Explorer, Word, ecc.).

Informazioni sui driver

Il funzionamento del monitor non richiede l'installazione di un driver. Se ciò nonostante il sistema operativo richiedesse l'installazione di un driver per monitor, è possibile scaricare il file di programma del driver dal sito internet indicato qui di seguito.

L'installazione del driver può variare a seconda del sistema operativo in uso. Seguire in tal caso le indicazioni specifiche visualizzate dal rispettivo sistema operativo.

www.medion.com

Avete bisogno di ulteriore supporto?

Se i consigli riportati nelle sezioni precedenti non hanno consentito di risolvere il problema, contattateci direttamente. Ci sarete di grande aiuto, se ci fornirete le seguenti informazioni:

• Qual è la configurazione del computer?
• Che tipo di periferiche aggiuntive utilizzate?
• Quali messaggi vengono visualizzati sullo schermo?
• Quale software si stava utilizzando quando si è verificato il guasto?
• Quali misure sono state già adottate per la soluzione del problema?
• Se avete già ricevuto un numero cliente, comunicatecelo.

Pulizia

È possibile prolungare il periodo di durata del monitor adottando le seguenti misure:

Importante!

L'involucro del monitor non contiene pezzi soggetti a manutenzione o che necessitano di pulizia.

• Prima della pulizia staccare sempre la spina elettrica e tutti i cavi di collegamento.
  • Non utilizzare solventi, detergenti corrosivi o allo stato gassoso.
• Pulire il monitor con un panno morbido, antipilling.
• Fare attenzione che non restino gocce d'acqua sul monitor. L'acqua può provocare sbiadimenti permanenti.
• Non esporre il monitor alla luce del sole abbagliante, né alle radiazioni ultraviolette.
• Conservare il materiale d'imballaggio in buono stato e utilizzare questo imballaggio esclusivamente per il trasporto del monitor.

Smaltimento

Confezione

L'apparecchio è contenuto in una confezione che lo protegge dai danni dovuti al trasporto. Gli imballaggi vengono realizzati con dei materiali, che consentono uno smaltimento a basso impatto ambientale e un riciclaggio conforme alle norme vigenti.

Apparecchio

Al termine della durata utile non gettare in alcun caso l'apparecchio tra i rifiuti domestici. Informarsi sulle possibilità per uno smaltimento conforme alle normative in materia ambientale.

Pixel non conformi nei monitor

Nei monitor a matrice attiva con una risoluzione di 1920 x 1080 pixel, composti da tre sub-pixel (rosso, verde, blu), vengono impiegati complessivamente circa 6,2 milioni di transistori di comando. A causa di questo elevato numero di transistori e del relativo processo di produzione estremamente complesso, in alcuni casi si possono verificare dei malfunzionamenti oppure una generazione errata di pixel o di singoli sub-pixel.

In passato esistevano i più diversi metodi per definire il numero consentito di pixel non conformi. Questi erano nella maggior parte dei casi molto complicati e differivano totalmente da produttore a produttore. Pertanto MEDION si attiene per tutti i prodotti con display per la validità della garanzia ai requisiti severi e trasparenti della norma ISO 9241-307, classe II che viene qui di seguito riassunta brevemente.

Lo standard ISO 9241-307 definisce, tra l'altro, le direttive generalmente valide per i pixel non conformi. I pixel non conformi vengono classificati in quattro classi di errore e tre tipi di errore. Ogni singolo pixel è sempre composto da tre sub-pixel con un colore base (rosso, verde, blu).

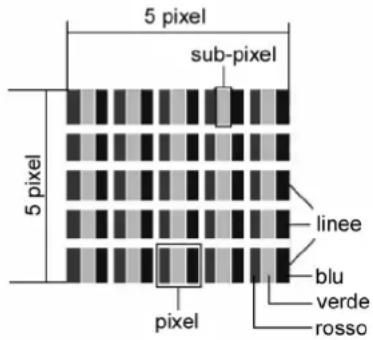

5 pixel sub-pixel 5 pixel linee blu verde rosso pixel

Classe di errore dei pixel	Tipo di errore 1pixel sempre luminoso	Tipo di errore 2pixel semprenero	Tipo di errore 3sottopixel difettosoluminoso nero
0 0 0 0 0
I 1 1 2			1
			1 3
			0 5
II	2	2	0 5
			5-n* 2xn*
			0 10
III 5 15 50			0
			50-n* 2xn*
			0 100
IV 50 150 500			0
			500-n* 2xn*
			0 1000

n^*=1,5
Il numero di errori concesso per i tipi sopra indicati in ogni classe di errore si riferisce a un milione di pixel e dovrà essere convertito conformemente della risoluzione fisica del display.

Riproduzione del presente manuale

Il presente documento contiene informazioni tutelate legalmente. Tutti i diritti riservati. È vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra forma senza alcuna autorizzazione scritta del produttore.

Specifiche tecniche

• Modello P54160 (MD 20360)
- Dimensione del monitor ca. 54,6 cm (21,5"), TFT
- Rapporto tra altezza e larghezza 16:9

- Tensione nominale AC 100-240 V \~ 50/60 Hz Corrente nominale 0,7 A

• Risoluzione 1920 x 1080

• Luminosità 250 cd/m² (tipica)

• Contrasto 1000:1 (tipico)

- Contrasto dinamico 5.000.000:1

- Tempo di risposta: 5 ms (tip.)

- Angolo di visibilità o/v 160°/160° (tipico) CR>10

- Ingresso RGB, analogico collegamento SUB-D a 15 poli

- Ingresso RGB, digitale DVI-D con decodifica HDCP

• Ingresso audio 1 Vrms max. 100Hz\~20KHz jack stereo da 3,5 mm
• Uscita audio 2 x 1 W max
• Comandi dell'utente Alimentazione ON/OFF, OSD

- Temperature In funzione 0 °C \~ +35 °C Non in funzione - 20 °C \~ +60 °C - Umidità In funzione < 80 % (senza condensazione) Non in funzione < 90 %

- Peso (con piede di supporto) 3 kg - Dimensioni con piede di supporto 507 x 390 x 178 mm (LxHxP)

- Potenza assorbita (in stand-by) < 0,5 Watt

- Potenza assorbita (in funzione) < 30 Watt

CE

Copyright © 2011

Tutti i diritti riservati.

Il presente manuale è tutelato dal diritto d'autore.

Il copyright è depositato presso la società Medion®.

Marchi:

MS-DOS ^® e Windows ^® sono marchi registrati della ditta Microsoft ^® .

Pentium® è un marchio registrato della ditta Intel®.

Altri marchi registrati appartengono ai rispettivi proprietari.

Salvo modifiche tecniche, visive ed errori di stampa.
