MANUALE UTENTE Studio 180 JBL

Per più di 60 anni, gli ingegneri JBL ^® sono stati coinvolti in ogni aspetto della registrazione e della riproduzione della musica e dei film, da spettacoli dal vivo alle registrazioni che si riproducono in viaggio e in casa, in auto o in ufficio.

Siamo certi che il sistema JBL che avete scelto fornirà tutto il divertimento che vi aspettate - e che quando penserete di acquistare un'altra attrezzatura audio per la casa, auto o in ufficio, sceglierete ancora una volta i prodotti JBL.

Si prega di dedicare un momento per registrare il nuovo prodotto sul nostro sito Web, www.jbl.com. La registrazione ci permette di tenervi sempre aggiornati sui nostri ultimi progressi e ci aiuta a capire i nostri clienti e realizzare prodotti che soddisfino le loro esigenze.

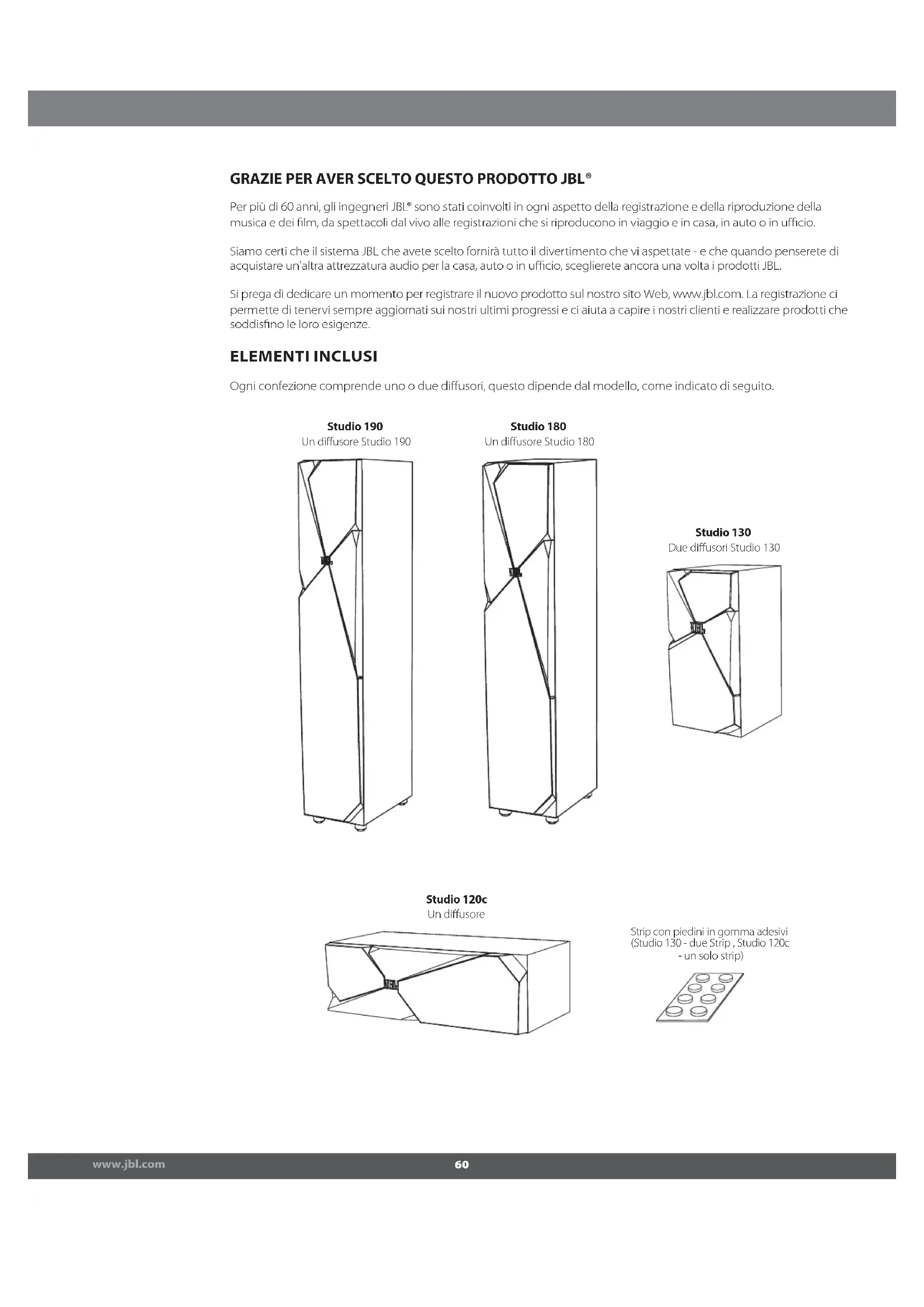

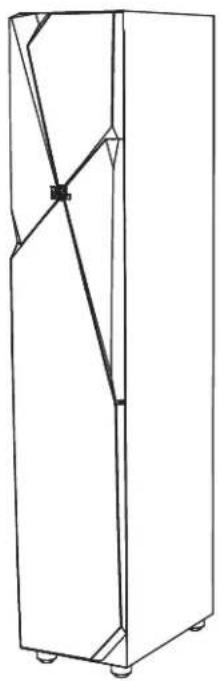

ELEMENTI INCLUSI

Ogni confezione comprende uno o due diffusori, questo dipende dal modello, come indicato di seguito.

Studio 190
Un diffusore Studio 190

Studio 120c
Un diffusore

Strip con piedini in gomma adesivi (Studio 130 - due Strip, Studio 120c - un solo strip)

COLLOCAMENTO

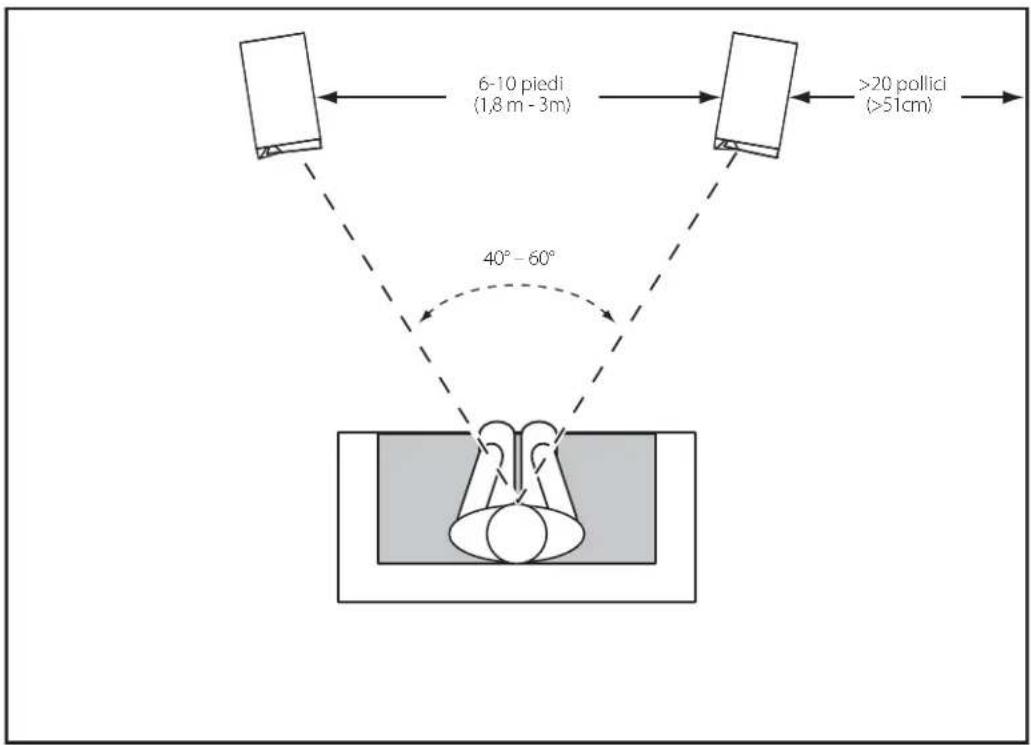

Per risultati ottimali, collocare i diffusori ad una distanza di 6-10 piedi (1,8 m - 3m). Rivolgere gli altoparlanti verso la posizione di ascolto può migliorare l'immagine stereo. I diffusori produrranno l'effetto stereo più accurato quando l'angolo tra l'ascoltatore e gli altoparlanti è tra i 40 e i 60 gradi.

In generale, il segnale audio di bassa frequenza verrà maggiormente enfatizzato se l'altoparlante è spostato più vicino ad una parete o ad angolo.

Per prestazioni ottimali, si consiglia di collocare i diffusori ad almeno 20 pollici (51 centimetri) di distanza dalle pareti laterali.

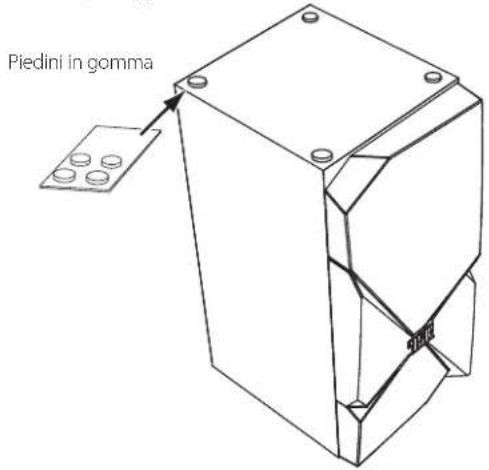

- Posizionare i diffusori da scaffale Studio 130 in modo che i loro tweeter siano circa al livello delle orecchie. Staccare i piedini in gomma adesivi dallo strip e applicarli sul fondo dei diffusori.

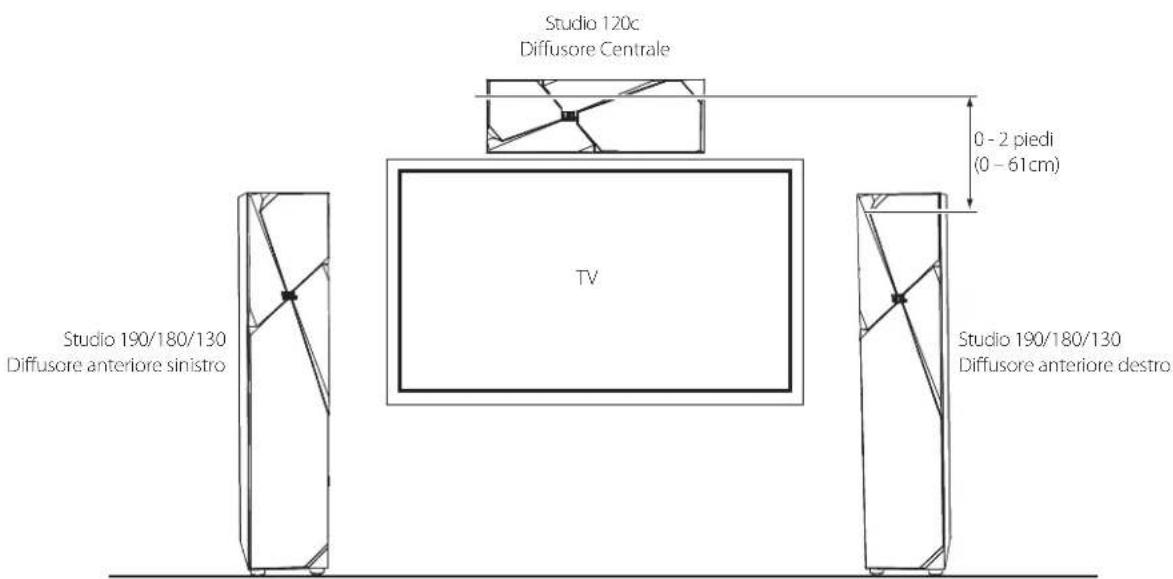

Si consiglia di posizionare il diffusore centrale direttamente sopra o sotto il centro del vostro schermo TV. Il centro del diffusore dovrebbe essere non più di 2 piedi (61 centimetri) al di sopra o al di sotto dei tweeter dei diffusori anteriori sinistro e destro. Se il tuo televisore è abbastanza profondo, è possibile impostare il diffusore centrale sopra il televisore, con bordo anteriore del diffusore che corrisponde al bordo anteriore del TV.

Studio 120c Diffusore Centrale 0 - 2 piedi (0 - 61cm) TV Studio 190/180/130 Diffusore anteriore sinistro Studio 190/180/130 Diffusore anteriore destro

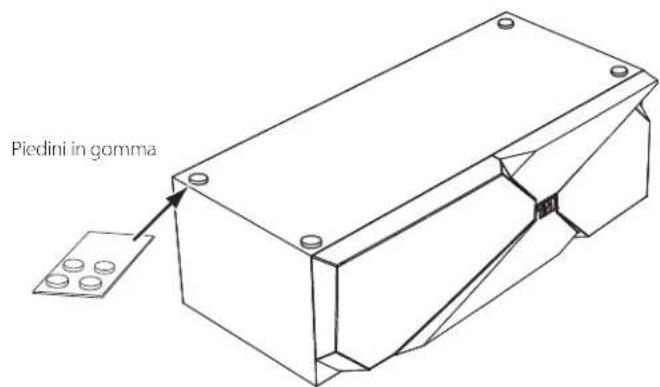

• Staccare i piedini in gomma adesivi dallo strip e applicarli alla base del diffusore.

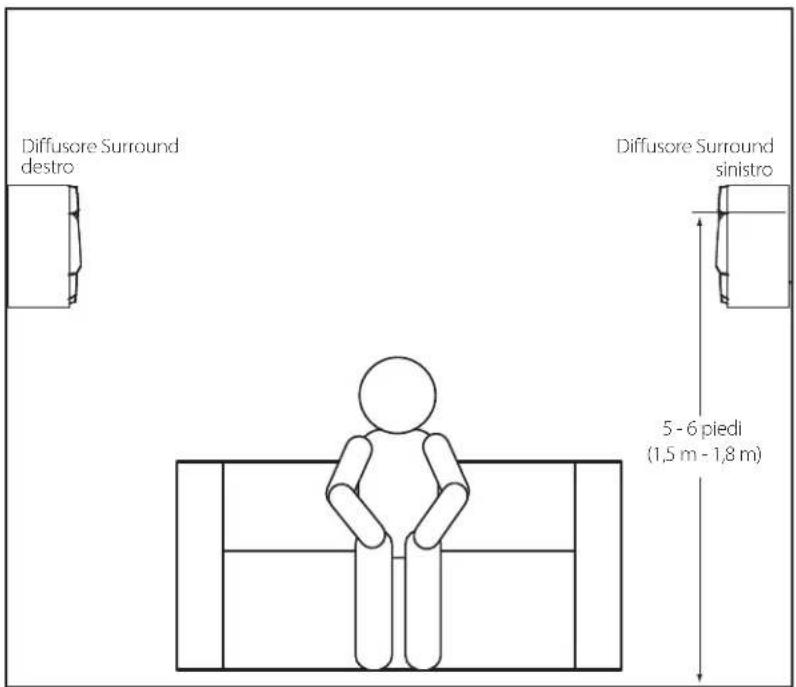

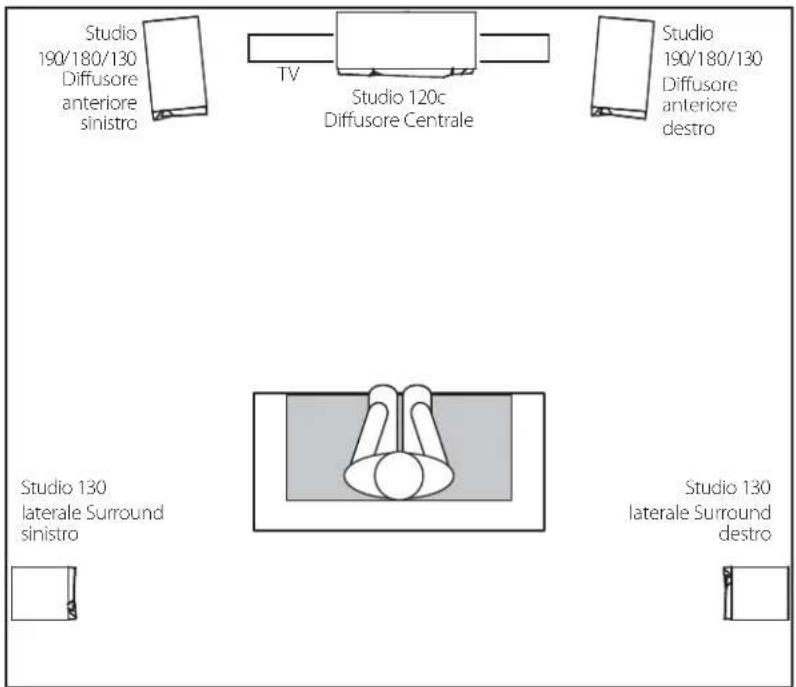

Quando si utilizzano i diffusori Studio 130 come canali surround in un sistema di diffusori a 5.1 canali, li si deve mettere leggermente dietro alla posizione di ascolto, uno di fronte all'altro. Idealmente, essi dovrebbero essere 5-6 piedi (1,5 m - 1,8 m) sopra il pavimento. Un posizione alternativa potrebbe essere su un muro dietro la posizione di ascolto, rivolti in avanti. I diffusori surround non dovrebbero richiamare l'attenzione su se stessi mentre stanno riproducendo il suono. Fare prove relative al loro posizionamento fino a sentire un diffuso suono d'ambiente che accompagni i suoni che si sentono dai diffusori anteriore sinistro, anteriore destro e centrale.

Studio 190/180/130 Diffusore anteriore sinistro TV Studio 120c Diffusore Centrale Studio 190/180/130 Diffusore anteriore destro Studio 130 laterale Surround sinistro Studio 130 laterale Surround destro

Diffusore Surround destro Diffusore Surround sinistro 5 - 6 piedi (1,5 m - 1,8 m)

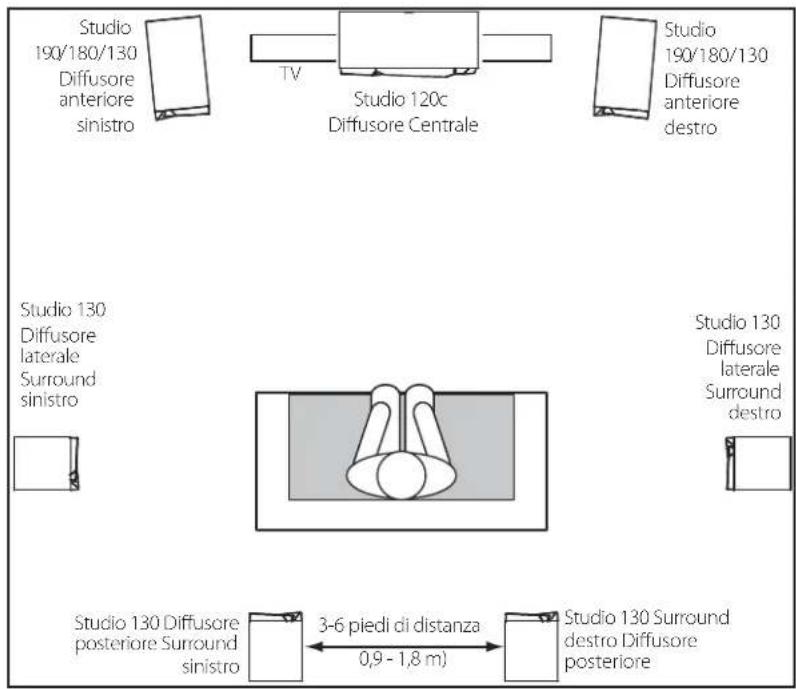

STUDIO 130 - CANALI SURROUND (IMPIANTO A 7.1 CANALI)

Quando si utilizzano i diffusori Studio 130 come canali surround in un sistema di diffusori a 7.1 canali, collocare i diffusori surround laterali direttamente ai lati della posizione di ascolto, almeno 5-6 piedi (1,5 m - 1,8 m) sopra il pavimento. Posizionare gli altoparlanti surround posteriori sul muro dietro la posizione di ascolto, anch'essi ad almeno 5-6 piedi (1,5 m - 1,8 m) sopra il pavimento e a 3-6 piedi (0,9 - 1,8 m) di distanza.

Studio 190/180/130 Diffusore anteriore sinistro TV Studio 120c Diffusore Centrale Studio 190/180/130 Diffusore anteriore destro Studio 130 Diffusore laterale Surround sinistro Studio 130 Diffusore laterale Surround destro Studio 130 Diffusore posteriore Surround sinistro 3-6 piedi di distanza 0,9 - 1,8 m) Studio 130 Surround destro Diffusore posteriore

COLLEGAMENTI

ATTENZIONE: assicurarsi che tutti i componenti elettrici del sistema siano spenti (e preferibilmente scollegati dalle prese AC) prima di effettuare qualsiasi collegamento.

Altoparlanti e amplificatori hanno corrispondenti terminali di connessione positivi e negativi ("+" e "-" ). Tutti i diffusori della serie Studio 1 sono dotati di terminali che sono contrassegnati "+" e "-" sul gruppo coppa terminale. Inoltre, i terminali "+" hanno segni rossi, mentre i terminali "-" hanno segni neri.

Per garantire la corretta polarità, collegare ogni terminale "+" sul retro dell'amplificatore o ricevitore al rispettivo "+" (rosso) di ogni diffusore. Collegare i terminali "-" in modo simile. Non invertite le polarità (ovvero, "+" a "-" o "-" a "+" quando si effettuano i collegamenti. Facendo questo si causerà un peggioramento dell'immagine stereo e prestazioni diminuite dei bassi.

IMPORTANTE: assicurarsi che i cavi o connettori (+) e (−) non si tocchino tra loro né tocchino l'altro terminale. se i cavi si dovessero toccare, potrebbero causare un corto circuito che può danneggiare il ricevitore o amplificatore.

COLLEGAMENTO DI BASE

Collegare l'amplificatore ad ogni diffusore, come mostrato nella figura seguente.

Per i diffusori Studio 190 e Studio 180, è possibile utilizzare una serie di terminali sul pannello dei connettori.

IMPORTANTE: non rimuovere i ponticelli in metallo dalla posizione tra i due set di terminali quando si collegano i cavi dei diffusori.

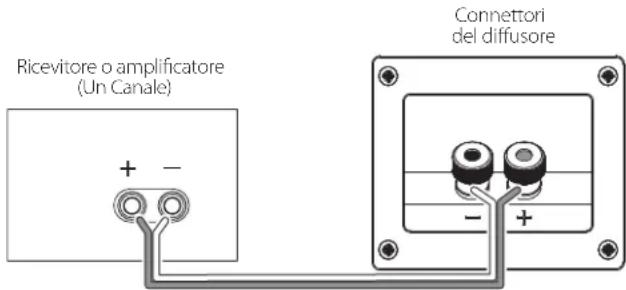

Studio 130, Studio 120c

Ricevitore o amplificatore (Un Canale) + - Connettori del diffusore - +

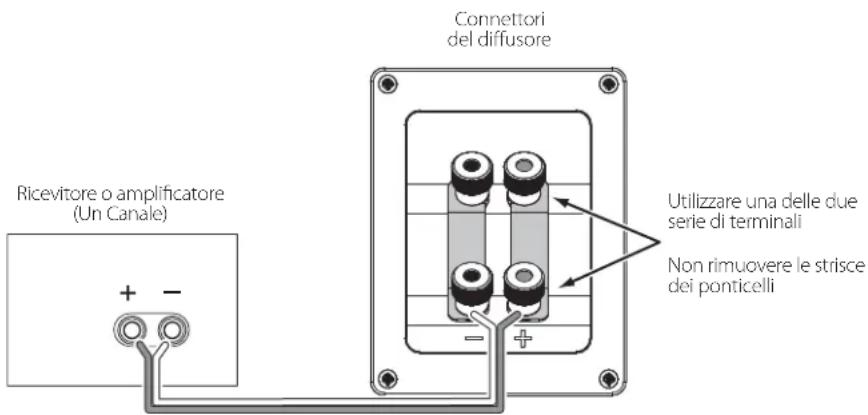

Studio 190, Studio 180

Ricevitore o amplificatore (Un Canale) + - Connettori del diffusore Utilizzare una delle due serie di terminali Non rimuovere le strisce dei ponticelli

I terminali placcato oro dell'altoparlante dei diffusori della serie Studio 1 può accettare una varietà di tipi di connettore del filo: il filo nudo, connettori con pin, connettori a forcella e connettori a banana.

USO DEL FILO NUDO O DEI CONNETTORI CON PIN:

1.

2.3.

I collegamenti di Studio 190 e Studio 180 sono due set di terminali di ingresso che sono collegati da barre di ponticelli in metallo. La serie di terminali superiore è per i diffusorimidrange / tweeter, e il set di terminali inferiore è per il woofer (o i woofer). Questa disposizione permette di collegare in modalità BI-Wiring, cioè utilizzando due coppie di cavi, i diffusori usando un singolo amplificatore stereo o due amplificatori stereo. Il collegamento BI-Wiring può offrire vantaggi sonori e una maggiore flessibilità nella selezione dell'amplificatore di potenza rispetto a un collegamento tradizionale.

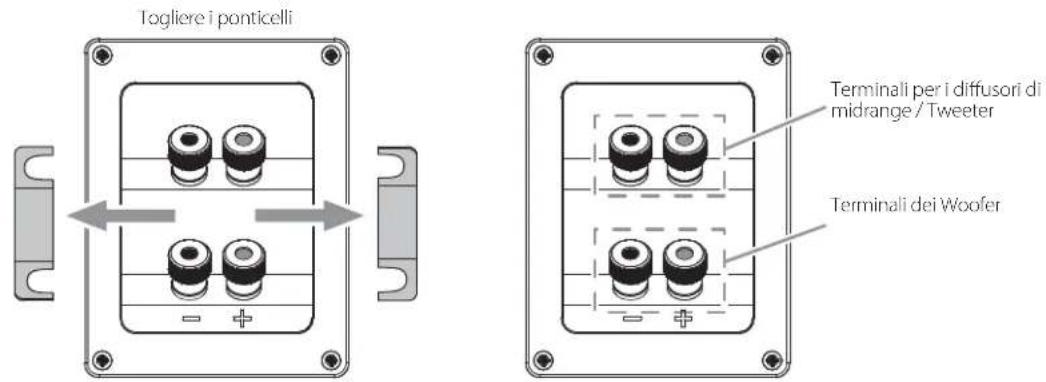

Prima del collegamento BI-Wiring dei diffusori, rimuovere le barre ponticello.

Togliere i ponticelli Terminali per i diffusori di midrange / Tweeter Terminali dei Woofer

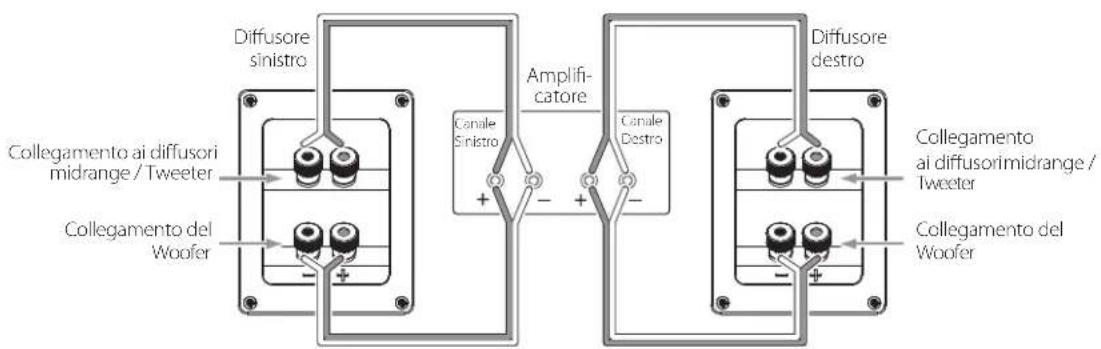

COLLEGAMENTO BI WIRING VERSO UN AMPLIFICATORE

Diffusore sinistro Collegamento ai diffusori midrange / Tweeter Collegamento del Woofer Canale Sinistro Amplificatore Canale Destro Diffusore destro Collegamento ai diffusorimidrange / Tweeter Collegamento del Woofer

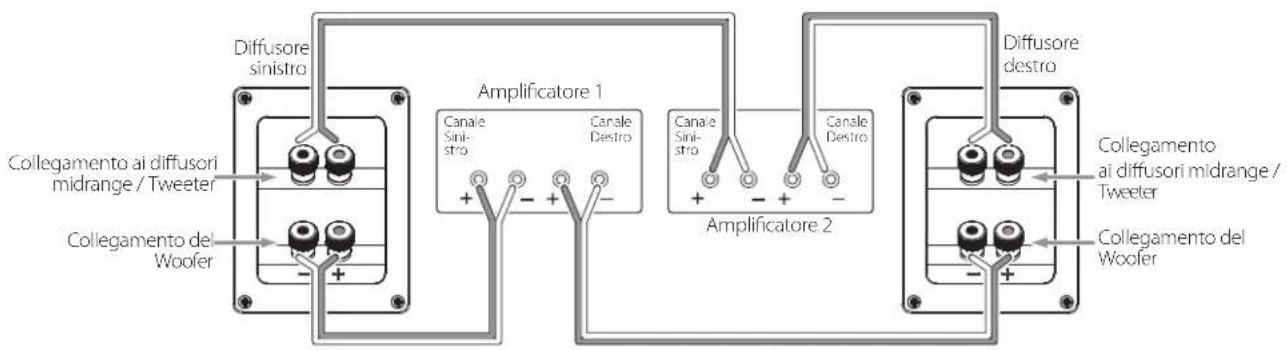

COLLEGAMENTO BI WIRING VERSO DUE AMPLIFICATORI

Diffusore sinistro Collegamento ai diffusori midrange / Tweeter Collegamento del Woofer Amplificatore 1 Canale Sinistro Canale Destro Canale Sinistro Canale Destro Amplificatore 2 Diffusore destro Collegamento ai diffusori midrange / Tweeter Collegamento del Woofer

Per ulteriori informazioni sulle varie opzioni di cablaggio e collegamento dei diffusori, contattate il vostro rivenditore JBI.

COME AVERE CURA DEI VOSTRI DIFFUSORI

• Pulire l'unità con un panno pulito e asciutto per rimuovere la polvere. Panni umidi possono opacizzare la finitura della mobiletto. Non utilizzare liquidi volatili come benzene, solventi o alcool sul mobiletto.
  •Non spruzzare insetticidi vicino al mobiletto.
• Per rimuovere la polvere dal tessuto della griglia, utilizzare un aspirapolvere impostato su aspirazione bassa.
• Non lavare le griglie in acqua, in quanto questa può sbiadire il colore o renderlo irregolare.
• Se le superfici dei coni del woofer e dei diffusori a medio range diventano polverosi, si possono pulire accuratamente con un pennello calligrafico o per pittura morbido e asciutto. Non usare un panno umido.
  •Non toccare MAI la cupola del tweeter.

SPECIFICHE

STUDIO 190 DIFFUSORE DA PAVIMENTO

Tipologia di diffusore: A tre vie a doppio woofer, da pavimento
Trasduttore a bassa frequenza: Due coni PolyPlasTM da 6-1/2" (165mm), schermati magneticamente
Trasduttore a medio range: Cono PolyPlas da 4" (100mm), schermato magneticamente
Trasduttore ad alta frequenza:	Cupola CMMD® Lite da 1", schermata magneticamente, in una guida d'onda a direttività costante Bi-Radial®
Potenza applicabile: 100 watt (continua); 400 watt (picco)
Risposta in frequenza: 40Hz – 22kHz
Impedenza nominale: 8 ohm
Sensibilità (2,83V/1m): 90dB
Frequenze di crossover: 800Hz, 3,2kHz, 6dB/ottava
Tipo di mobile: Bass reflex, con vano separato per midrange
Tipo di connettore:	Morsetti doppi placcati in oro (per possibilità BI-Wiring)
Dimensioni (H x L x P): 44-1/8" x 7-7/8" x 14-3/4" (1121mm x 200mm x 375mm)
Peso: 48,8 lb (22,1kg)

STUDIO 180 DIFFUSORE DA PAVIMENTO

Tipologia di diffusore: A tre vie da pavimento
Trasduttore a bassa frequenza: Cono PolyPlas da 6-1/2" (165mm), schermato magneticamente
Trasduttore a medio range: Cono PolyPlas da 4" (100mm), schermato magneticamente
Trasduttore ad alta frequenza:	Cupola CMMD® Lite da 1", schermata magneticamente, in una guida d'onda a direttività costante Bi-Radial
Potenza applicabile: 90 watt (continua); 360 watt (picco)
Risposta in frequenza: 45Hz – 22kHz
Impedenza nominale: 8 ohm
Sensibilità (2,83V/1m): 89dB
Frequenze di crossover: 1,1kHz, 2,5kHz, 6dB/ottava
Tipo di mobile: Bass reflex, con vano separato per midrange
Tipo di connettore:	Morsetti doppi placcati in oro (per possibilità BI-Wiring)
Dimensioni (H x L x P): 40" x 7-7/8" x 13-1/8" (1016mm x 200mm x 333mm)
Peso: 38,6 lb (17,5kg)

STUDIO 130 DIFFUSORE DA SCAFFALE

Tipologia di diffusore: A due vie da scaffale
Trasduttore a bassa frequenza: Cono PolyPlas da 4" (100mm), schermato magneticamente
Trasduttore ad alta frequenza:	Cupola CMMD® Lite da 1", schermata magneticamente, in una guida d'onda a direttività costante Bi-Radial
Potenza applicabile: 60 watt (continua); 240 watt (picco)
Risposta in frequenza:	60Hz – 22kHz
Impedenza nominale: 8 ohm
Sensibilità (2,83V/1m):	87dB
Frequenze di crossover:	3kHz, 12dB/ ottava
Tipo di mobile	Bass reflex
Tipo di connettore:	Morsetti placcati oro
Dimensioni (H x L x P):	13-3/4" x 6-1/2" x 8-1/4" (349mm x 165mm x 210mm)
Peso:	10,9 lb (4,9kg)

STUDIO 120c DIFFUSORE DEL CANALE CENTRALE

Tipologia di diffusore: A 2-1/2 vie, doppio canale centrale
Trasduttore a bassa frequenza: Due coni PolyPlas da 4" (100mm), schermati magneticamente
Trasduttore ad alta frequenza:	Cupola CMMD® Lite da 1", schermata magneticamente, in una guida d'onda a direttività costante Bi-Radial
Potenza applicabile: 60 watt (continua); 240 watt (picco)
Risposta in frequenza: 60Hz – 22kHz
Impedenza nominale: 8 ohm
Sensibilità (2,83V/1m): 90dB
Frequenze di crossover: 900Hz, 12dB/ottava, 1,8 kHz, 24dB/ottava
Tipo di mobile Bass reflex
Tipo di connettore: Morsetti placcati oro
Dimensioni (H x L x P): 6-1/2" x 21" x 9-7/8" (165mm x 533mm x 251mm)
Peso: 18,6 lb (8,4kg)

HARMAN

© 2010 Harman International Industries, Incorporated. Tutti i diritti sono riservati.

Funzionalità, specifiche e aspetto sono soggetti a modifica senza preavviso.

JBL, Bi-Radial e CMMD sono marchi di Harman International Industries, Incorporated, registrato negli Stati Uniti e/o in altri paesi.

PolyPlas è un marchio di Harman International Industries, Incorporated.,

N. del pezzo.: 950-0308-001
