Tipo di prodotto	Autoradio CD con sintonizzatore RDS
Marca	Sony
Modello	CDX-S2000
Dimensioni (L × A × P)	178 × 50 × 176 mm
Peso	1,2 kg
Alimentazione	12 V CC, massa negativa
Potenza di uscita massima	50 W × 4 (a 4 ohm)
Lettore CD compatibile	CD audio, CD-R, CD-RW (audio)
Risposta in frequenza (CD)	10 – 20.000 Hz
Rapporto segnale/rumore (CD)	120 dB
Sintonizzatore radio	FM (87,5 – 108 MHz), OM, OL
Funzioni RDS	AF, TA/TP, PTY, CT, REG, PI Seek
Equalizzatore integrato	EQ3 con 7 curve (XPLOD, VOCAL, CLUB, JAZZ, NEW AGE, ROCK, CUSTOM)
Display	CD TEXT, scorrimento automatico dei nomi lunghi
Impostazioni audio	Bilanciamento (BAL), Fader (FAD), bassi/medi/acuti
Pannello frontale rimovibile	Sì, con allarme antifurto
Telecomandi compatibili	Mini telecomando RM-X114, Satellite di comando RM-X4S (opzionale)
Fusibile	10 A
Pila del mini telecomando	Litio CR2025
Manutenzione	Pulizia dei connettori con alcol, sostituzione del fusibile
Accessori inclusi	Kit di installazione e collegamento, custodia per pannello frontale

Domande frequenti - CDX-S2000 SONY

Come resettare l'autoradio Sony CDX-S2000 ?

Rimuovere il pannello frontale e premere il tasto RESET sul frontale dell'apparecchio con un oggetto appuntito (penna a sfera). Attenzione: cancella l'ora e le stazioni memorizzate.

Come impostare l'orologio?

Premere DSPL per 2 secondi. Le ore lampeggiano: regolare con il tasto volume +/-, quindi premere SEL per passare ai minuti. Regolare i minuti e confermare con DSPL.

Come rimuovere il pannello frontale per sicurezza?

Premere OFF (tenere premuto fino allo spegnimento se non c'è posizione ACC), poi il tasto di sblocco (⚠) e tirare il pannello verso di sé. Riporlo nella custodia fornita.

Perché il CD non viene letto o salta?

Verificare che il disco non sia sporco, graffiato o inserito al contrario. I CD-R/RW devono essere finalizzati. Se il problema persiste, pulire i connettori del pannello frontale (con un bastoncino di cotone imbevuto di alcol) o resettare l'apparecchio.

Come utilizzare la funzione RDS per le informazioni sul traffico?

Premere il tasto TA finché non viene visualizzato TA-ON. L'apparecchio ricerca automaticamente le stazioni che trasmettono messaggi di radionavigazione. Il volume può essere preimpostato premendo TA per 2 secondi dopo la regolazione.

Come memorizzare una stazione radio?

Selezionare la stazione desiderata, quindi premere il tasto numerico (da 1 a 6) per 2 secondi finché non appare MEM. La stazione viene memorizzata su quel tasto.

Cosa fare se il display rimane spento?

Tenere premuto il tasto OFF finché il display non riappare. Se non funziona, pulire i connettori tra il pannello frontale e l'apparecchio.

Come regolare l'equalizzatore?

Premere SOURCE per scegliere la sorgente, quindi premere più volte EQ3 per selezionare una curva (ROCK, JAZZ, ecc.). Per personalizzare, premere SEL per scegliere LOW/MID/HI e regolare con il volume.

Come sostituire la pila del mini telecomando?

Aprire il vano batteria, rimuovere la batteria scarica e inserire una batteria al litio CR2025 rispettando la polarità. Tenere la batteria fuori dalla portata dei bambini.

Cosa significa il messaggio 'ERROR' sul display?

Il CD è sporco, inserito al contrario o illeggibile. Pulire il disco, controllare l'orientamento o inserire un altro CD. Se il problema persiste, premere RESET.

MANUALE UTENTE CDX-S2000 SONY

Istruzioni per l'uso IT

Si dichiara che l'apparecchio è stato fabbricato in conformità all'art. 2, Comma 1 del D.M. 28.08. 1995 n. 548.

Per l'installazione e i collegamenti, fare riferimento al manuale di istruzioni per l'installazione e i collegamenti in dotazione.

Complimenti per l'acquisto del lettore CD Sony. Utilizzando i seguenti accessori sarà inoltre possibile usufruire di ulteriori funzioni:

• Informazioni CD TEXT (visualizzate durante la riproduzione di un disco CD TEXT*)
• Accessori di controllo opzionali

Telecomando a scheda RM-X114

Telecomando a rotazione RM-X4S

* Un disco CD TEXT è un CD audio che contiene informazioni quali il nome del disco, dell'autore e dei brani. Tali informazioni sono registrate sul disco.

Questa etichetta è posta nella parte inferiore esterna.

Indice

Individuazione dei comandi ..... 4

Precauzioni 5

Note sui dischi....6

Operazioni preliminari

Azzeramento dell'apparecchio .....7

Rimozione del pannello anteriore ..... 7

Impostazione dell'orologio 8

Lettore CD

Riproduzione di un disco....9

Voci del display....9

Riproduzione ripetuta dei brani — Riproduzione ripetuta .... 10

Riproduzione dei brani in ordine casuale — Riproduzione in ordine casuale ..... 10

Radio

Memorizzazione automatica delle stazioni — BTM (Best Tuning Memory, memorizzazione automatica delle emittenti con sintonia migliore)....10

Ricezione delle stazioni memorizzate ..... 11

Memorizzazione delle stazioni desiderate .... 11

RDS

Presentazione della funzione RDS ..... 12

Risintonizzazione automatica per la ricezione ottimale — AF (Alternative Frequencies, frequenze alternative) .... 12

Ascolto dei notiziari sul traffico — TA (Traffic Announcement, notiziari sul traffico)/TP (Traffic Programme, programma sul traffico) ..... 13

Preselezione di stazioni RDS con impostazione AF e TA 14

Sintonizzazione delle stazioni in base al tipo di programma — PTY (Programme Types, tipi di programma). 14

Impostazione automatica dell'orologio — CT (Clock Time, ora)....15

Altre funzioni

Uso del telecomando a rotazione ..... 16

Regolazione del bilanciamento e dell'attenuatore.... 17

Attenuazione veloce dell'audio ..... 17

Modifica delle impostazioni dell'audio e del display 18

Impostazione dell'equalizzatore (EQ3) 18

Altre informazioni

Manutenzione 19

Rimozione dell'apparecchio....21

Caratteristiche tecniche 22

Guida alla soluzione dei problemi ..... 23

Messaggi e indicazioni di errore.... 24

Individuazione dei comandi

Per ulteriori informazioni, fare riferimento alle pagine indicate.

1 Tasto volume +/- 2 Tasto SEL (selezione)

Per selezionare le voci.

3 Tasto MODE Per modificare l'operazione. 4 Finestra del display 5 Tasto OFF (arresto/spegnimento)* 7,9 6 Tasto ▲ (espulsione) 9 7 Tasto ⚙ (rilascio pannello anteriore) 7 8 Tasto SOURCE (accensione/radio/CD) Per selezionare la sorgente. 9 Tasto AF 12, 13, 14 10 Tasto ATT (attenuazione audio) 17 11 Tasto SENS/BTM 10, 11, 14 12 Tasto RESET (situato nella parte anteriore dell'apparecchio, dietro al pannello anteriore) 7 13 Tasti numerici

Radio:

Per assegnare la stazione desiderata a un tasto numerico.

CD:

③: REP 10 ④: SHUF 10

14 Tasto PTY (tipo di programma) 15 15 Tasto DSPL (per cambiare il modo del display) 9, 12 16 Tasto TA 13, 14 17 Tasto EQ3 18 18 Ricettore del telecomando a scheda

19 Tasto SEEK +/-

Radio:

Per eseguire la sintonizzazione automatica delle stazioni/ricerca manuale delle stazioni. CD:

Per saltare brani/eseguire l'avanzamento rapido in avanti o all'indietro di brani.

* Avvertenza relativa all'installazione su un'auto sprovvista della posizione ACC (accessoria) sull'interruttore di accensione

Dopo avere spento il motore, assicurarsi di tenere premuto OFF sull'apparecchio finché il display non scompare.

Diversamente, il display non viene disattivato e questo potrebbe causare lo scaricamento della batteria.

Telecomando a scheda RM-X114 (opzionale)

I tasti del telecomando a scheda corrispondenti a quelli dell'apparecchio controllano le stesse funzioni.

1 Tasto DSPL 2 Tasto MENU* 3 Tasto SOURCE 4 Tasti SEEK (+/-) 5 Tasto SOUND 6 Tasto OFF 7 Tasti VOL (+/-) 8 Tasto MODE 9 Tasto LIST* 10 Tasti DISC*/PRESET (+/-) 11 Tasto ENTER* 12 Tasto ATT

* Non disponibile per questo apparecchio

Nota

Se il display viene disattivato premendo OFF, non sarà possibile farlo funzionare con il telecomando a scheda a meno che non venga premuto SOURCE sull'apparecchio o venga prima inserito un disco per attivare l'apparecchio.

Suggerimento

Per ulteriori informazioni su come sostituire la batteria, fare riferimento alla sezione “Sostituzione della batteria al litio” (pagina 20).

Precauzioni

• Se l'auto è stata parcheggiata sotto la luce diretta del sole, attendere che l'apparecchio si raffreddi prima di utilizzarlo.
• L'antenna elettrica si estende automaticamente durante il funzionamento dell'apparecchio.

Per eventuali domande o problemi riguardanti l'apparecchio non trattati in questo manuale, rivolgersi al più vicino rivenditore Sony.

Formazione di condensa

Nei giorni di pioggia o in zone molto umide, è possibile che si formi della condensa all'interno delle lenti e del display dell'apparecchio. Di conseguenza, l'apparecchio potrebbe non funzionare correttamente. In tal caso, rimuovere il disco e attendere per circa un'ora fino a quando l'umidità non sia evaporata completamente.

Per mantenere una qualità elevata del suono

Fare attenzione a non versare bibite o altri liquidi sull'apparecchio o sui dischi.

Note sui dischi

• Per mantenere puliti i dischi, non toccarne la superficie. Afferrare i dischi dal bordo.
• Riporre i dischi nell'apposita custodia o contenitore quando non vengono utilizzati.
• Non esporre i dischi a calore/temperature elevate. Evitare di lasciarli in un'auto parcheggiata o sul cruscotto/ripiano posteriore.

- Non incollare etichette né utilizzare dischi con residui di colla o inchiostro. Se vengono utilizzati questi tipi di dischi, i residui possono causare l'arresto del disco, provocando problemi di funzionamento o rovinando il disco stesso.

- Non utilizzare dischi su cui sono stati applicati etichette o adesivi.

Utilizzando tali dischi, è possibile che si verifichino i seguenti problemi di funzionamento:

- Impossibilità di estrarre il disco (staccandosi dal disco l'etichetta o l'adesivo causano l'inceppamento del meccanismo di espulsione).

- Impossibilità di leggere correttamente i dati audio (ad esempio, la riproduzione salta oppure è impossibile riprodurre) poiché il restringimento dovuto al calore dell'etichetta o dell'adesivo ha provocato la deformazione del disco.

- Non riprodurre dischi dalla forma irregolare quali CD a forma di cuore o di stella con questo apparecchio, onde evitare problemi di funzionamento al lettore. Non utilizzare questo genere di dischi.

• Non è possibile riprodurre CD da 8 cm.

- Prima della riproduzione, pulire i dischi con un panno apposito disponibile in commercio. Pulire il disco procedendo dal centro verso l'esterno. Non utilizzare solventi quali benzene, acquaragia, detergenti disponibili in commercio o spray antistatici per dischi analogici.

- Con il presente apparecchio, è possibile riprodurre dischi CD-R (CD registrabili)/CD-RW (CD riscrivibili) destinati all'uso audio. Per riconoscere i dischi CD-R/CD-RW per uso audio, ricercare i seguenti marchi.

Questi marchi indicano che il disco non è per uso audio.

- È possibile che alcuni dischi CD-R/CD-RW (a seconda dell'apparecchio utilizzato per la registrazione o delle condizioni del disco) non possano essere riprodotti su questo lettore.

- Non è possibile riprodurre dischi CD-R/CD-RW non finalizzati*.

* Processo necessario per poter riprodurre con il lettore i dischi CD-R/CD-RW registrati.

Operazioni preliminari

Azzeramento dell'apparecchio

Prima di utilizzare l'apparecchio per la prima volta, dopo la sostituzione della batteria dell'auto o dopo avere effettuato modifiche ai collegamenti, è necessario azzerarlo.

Rimuovere il pannello anteriore, quindi premere il tasto RESET utilizzando un oggetto appuntito, quale una penna a sfera.

Nota

Premendo il tasto RESET verranno cancellate le impostazioni dell'orologio e alcune funzioni memorizzate.

Rimozione del pannello anteriore

Per evitare il furto dell'apparecchio, è possibile estrarne il pannello anteriore.

Segnale di avvertimento

Se la chiave di accensione viene impostata sulla posizione OFF senza che il pannello anteriore sia stato rimosso, viene emesso per alcuni secondi un segnale acustico di avvertimento.

Se si collega un amplificatore di potenza opzionale e non si utilizza l'amplificatore incorporato, il segnale di avvertimento viene disattivato.

1 Premere OFF *.

La riproduzione di CD o la ricezione radio si interrompe (l'illuminazione dei tasti e il display rimangono attivi).

* Se la chiave di accensione dell'auto non è dotata della posizione ACC (accessoria), assicurarsi di spegnere l'apparecchio premendo OFF finché il display non scompare, onde evitare di scaricare la batteria dell'auto.

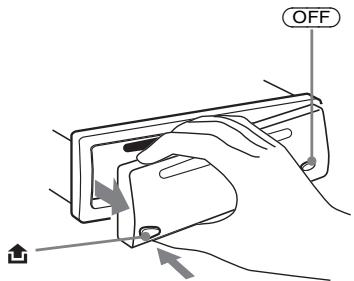

2 Premere ⚙, quindi tirare verso l'esterno.

Note

• Se si estrae il pannello quando l'apparecchio è acceso, l'alimentazione viene disattivata automaticamente per evitare di danneggiare i diffusori.
• Non fare cadere né esercitare eccessiva pressione sul pannello anteriore e sulla finestra del display.
• Non esporre il pannello frontale a calore, temperature elevate o umidità. Evitare di lasciarlo all'interno di auto parcheggiate e su cruscotti o ripiani posteriori.

Suggerimento

Durante il trasporto, inserire il pannello anteriore nell'apposita custodia in dotazione.

continua alla pagina successiva →

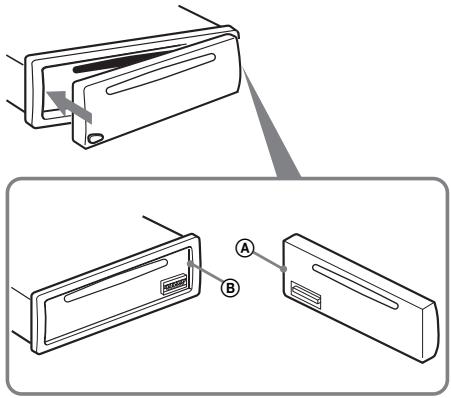

Installazione del pannello anteriore

Posizionare la sezione Ⓐ del pannello anteriore sulla sezione Ⓑ dell'apparecchio, come illustrato, quindi premere il lato sinistro fino a farlo scattare in posizione.

Non collocare alcun oggetto sulla superficie interna del pannello anteriore.

Impostazione dell'orologio

L'orologio mostra l'indicazione digitale dell'ora in base al sistema delle 24 ore.

Esempio: per impostare l'ora sulle 10:08

1 Premere DSPL per 2 secondi. L'indicazione dell'ora lampeggia.

SET

① Premere il tasto volume +/- per impostare l'ora. 2 Premere SEL. L'indicazione dei minuti lampeggia. ③ Premere il tasto volume +/- per impostare i minuti.

2 Premere DSPL.

10:08

L'orologio viene attivato. Quando l'impostazione dell'orologio è completata, il display torna a visualizzare il modo di riproduzione normale.

Suggerimento

È possibile impostare l'orologio automaticamente tramite la funzione RDS (pagina 15).

Lettore CD

Riproduzione di un disco

Inserire il disco (lato etichetta verso l'alto).

La riproduzione viene avviata automaticamente.

Se è già inserito un disco, per iniziare la riproduzione premere più volte SOURCE fino a visualizzare “CD”.

Per	Premere
Arrestare la riproduzione	o
Espellere il disco
Saltare brani– Sensore musicale automatico	(-/+) (/) [una volta per ogni brano]
Procedere velocemente in avanti/all’indietro– Ricerca manuale	(-/+) (/) [tenere premuto fino al punto desiderato]

Note

• Se durante la riproduzione del primo/ultimo brano del disco viene premuto SEEK (-) o SEEK (+) la riproduzione passa all'ultimo/primo brano del disco.
• Al termine dell'ultimo brano, la riproduzione viene riavviata a partire dal primo brano del disco.

Voci del display

Quando il disco/brano cambia, i titoli preregistrati*¹ del nuovo brano vengono visualizzati automaticamente (se la funzione A.SCRL (scorrimento automatico) è attivata (“ON”), i nomi più lunghi di 8 caratteri vengono fatti scorrere (pagina 18)).

Sorgente

Voci visualizzabili

• Numero del brano/Tempo di riproduzione trascorso
• Ora
• Nome del disco ¹ /Nome dell'autore ²
• Nome del brano*1

Per	Premere
Cambiare la voce del display	DSPL

*1 Se, premendo DSPL, viene visualizzato "NO NAME" significa che non esiste alcun nome preregistrato da visualizzare. *2 Solo per dischi CD TEXT con il nome dell'autore.

Note

• Alcuni caratteri non possono essere visualizzati. I caratteri e i simboli non visualizzabili appaiono come “*”
• Per alcuni dischi CD TEXT, alcune informazioni contenenti molti caratteri potrebbero non scorrere.
• Questo apparecchio non è in grado di visualizzare il nome dell'autore di ogni brano del disco CD TEXT.

Suggerimento

Se la funzione A.SCRL (scorrimento automatico) è disattivata "OFF" e il nome del disco/brano modificato, quest'ultimo non viene fatto scorrere.

Riproduzione ripetuta dei brani

— Riproduzione ripetuta

Una volta raggiunto il termine, il brano corrente viene ripetuto.

Durante la riproduzione, premere più volte ③ (REP) fino a quando “REP-ON” non viene visualizzato nel display.

Viene avviata la riproduzione ripetuta.

Per tornare al modo di riproduzione normale, selezionare “REP-OFF”.

Riproduzione dei brani in ordine casuale

— Riproduzione in ordine casuale

È possibile selezionare la riproduzione in ordine casuale dei brani del disco corrente.

Durante la riproduzione, premere più volte ④ (SHUF) fino a quando "SHUF-ON" non viene visualizzato nel display.

Viene avviata la riproduzione in ordine casuale.

Per tornare al modo di riproduzione normale, selezionare “SHUF-OFF”.

Radio

Questo apparecchio è in grado di memorizzare fino a 6 stazioni per banda (FM1, FM2, FM3, MW e LW).

Attenzione

Quando si sintonizzano le stazioni mentre si guida, utilizzare la funzione BTM per evitare incidenti.

Memorizzazione automatica delle stazioni

— BTM (Best Tuning Memory, memorizzazione automatica delle emittenti con sintonia migliore)

L'apparecchio seleziona le stazioni che trasmettono i segnali più forti nella banda selezionata e le memorizza nell'ordine di frequenza.

1 Premere più volte SOURCE per selezionare la radio. 2 Premere più volte MODE per selezionare la banda. 3 Premere SENS (BTM) per 2 secondi.

L'apparecchio memorizza le stazioni in corrispondenza dei tasti numerici in base all'ordine della frequenza.

Quando l'impostazione è stata memorizzata viene emesso un segnale acustico.

Note

• Se a causa di segnali deboli si ricevono solo poche stazioni, alcuni tasti numerici manterranno la loro impostazione iniziale.
• Se nel display viene visualizzato un numero, l'apparecchio avvia la memorizzazione delle stazioni a partire da quella correntemente visualizzata.

Ricezione delle stazioni memorizzate

1 Premere più volte SOURCE per selezionare la radio. 2 Premere più volte MODE per selezionare la banda. 3 Premere il tasto numerico (da ① a ⑥) in corrispondenza del quale è memorizzata la stazione desiderata.

Se non è possibile sintonizzarsi su una stazione preselezionata

— Sintonizzazione automatica/Modo di ricerca locale

Sintonizzazione automatica:

Premere SEEK (+) o SEEK (-) per ricercare la stazione.

La ricerca si arresta non appena l'apparecchio riceve una stazione. Ripetere la procedura fino a quando non viene ricevuta la stazione desiderata.

Modo di ricerca locale:

Se la sintonizzazione automatica si interrompe troppo frequentemente, premere più volte SENS (BTM) fino a quando “LOCAL-ON” non viene visualizzato nel display.

Viene visualizzato l'indicatore "LCL".

Verranno sintonizzate solo le stazioni con segnale di frequenza più forte.

Per disattivare il modo di ricerca locale, premere due volte (SENS) (BTM) durante la ricezione FM.

Nota

Durante la ricezione MW o LW, per disattivare il modo di ricerca locale, premere SENS (BTM) (viene visualizzato "LOCAL-OFF").

Suggerimento

Se si conosce la frequenza della stazione che si desidera ascoltare, premere e tenere premuto il tasto (SEEK) (+) o (SEEK) (-) per individuare la frequenza approssimativa, quindi premere più volte il tasto (SEEK) (+) o (SEEK) (-) per eseguire la regolazione fine della frequenza desiderata (sintonizzazione manuale).

Se la ricezione FM stereo è scadente

— Modo monofonico

Durante la ricezione radiofonica, premere più volte (SENS) (BTM) fino a quando “MONO-ON” non viene visualizzato nel display.

Viene visualizzato l'indicatore "MONO".

Il suono migliora, ma diventa monofonico (“ST” scompare).

Per tornare al modo di ricezione radio normale, premere (SENS) (BTM) (viene visualizzato "MONO-OFF").

Memorizzazione delle stazioni desiderate

È possibile preselezionare manualmente le stazioni desiderate su qualsiasi numero prescelto.

1 Premere più volte SOURCE per selezionare la radio. 2 Premere più volte MODE per selezionare la banda. 3 Premere SEEK (+) o SEEK (-) per ricercare la stazione che si desidera memorizzare. 4 Tenere premuto per 2 secondi il tasto numerico desiderato (da ① a ⑥) fino a visualizzare “MEM”.

L'indicazione del tasto numerico appare nel display.

Nota

Se si memorizza un'altra stazione sullo stesso tasto numerico, la stazione memorizzata precedentemente viene cancellata.

RDS

Presentazione della funzione RDS

L'RDS (Radio Data System) è un servizio che consente alle stazioni radio FM di trasmettere informazioni digitali aggiuntive oltre al normale segnale in radiofrequenza. Quando viene ricevuta una stazione con la funzione RDS, viene visualizzata, ad esempio, una delle seguenti voci.

Per	Premere
Alternare tra ora/nome della stazione	DSPL

Servizi RDS

I dati RDS offrono altre funzioni quali:

• La risintonizzazione automatica di un programma, funzione utile durante lunghi viaggi in auto. — AF → pagina 12
• Ricezione dei notiziari sul traffico, anche durante l'ascolto di un altro programma o di una sorgente diversa. — TA → pagina 13
• Selezione di stazioni in base al tipo di programma. — PTY → pagina 14
• Impostazione automatica dell'orologio. — CT → pagina 15

Note

• A seconda del paese/della regione, potrebbero non essere disponibili tutte le funzioni RDS.
• La funzione RDS potrebbe non funzionare correttamente se il segnale è debole o la stazione sintonizzata non trasmette dati RDS.

Risintonizzazione automatica per la ricezione ottimale

La funzione AF consente alla radio di sintonizzarsi sempre sulla stazione con il segnale più forte.

Le frequenze cambiano automaticamente.

1 Selezionare una stazione FM (pagina 10). 2 Premere più volte AF fino a quando non viene visualizzato "AF-ON".

L'apparecchio inizia a ricercare una frequenza alternativa con un segnale più forte nella stessa rete.

Se l'indicazione “NO AF” lampeggia, la stazione correntemente sintonizzata è priva di una frequenza alternativa.

Note

• Se si desidera modificare l'impostazione di attivazione/disattivazione durante la riproduzione di un CD, premere AF.
• Quando nell'area non esiste una frequenza alternativa o quando non si desidera ricercarne una, disattivare la funzione AF selezionando "AF-OFF".

Per le stazioni prive di frequenza alternativa

Premere SEEK (+) o SEEK (-) mentre il nome della stazione lampeggia (entro 8 secondi).

L'apparecchio avvia la ricerca di un'altra frequenza con gli stessi dati PI (Programme Identification, identificativo programma) (viene visualizzata l'indicazione "PI SEEK"). Se l'apparecchio non rileva gli stessi dati PI, torna alla frequenza selezionata in precedenza.

Mantenimento di un programma regionale

Quando la funzione AF è attivata, le impostazioni predefinite del presente apparecchio limitano la ricezione a una regione specifica, in modo che la stazione sintonizzata non venga sostituita da una stazione regionale dal segnale più forte.

Se si intende lasciare tale area di ricezione regionale o si desidera utilizzare la funzione AF in modo completo, premere per 2 secondi AF fino a che non viene visualizzato “REG-OFF”.

Nota

Questa funzione non è disponibile nel Regno Unito e in altre aree.

Funzione Local Link (solo per il Regno Unito)

Questa funzione consente di selezionare altre stazioni locali della stessa area, anche se non sono memorizzate sui tasti numerici.

1 Premere un tasto numerico (da ① a ⑥) in corrispondenza del quale è memorizzata una stazione locale. 2 Entro 5 secondi, premere nuovamente il tasto numerico della stazione locale. 3 Ripetere questa procedura fino alla ricezione della stazione locale desiderata.

Ascolto dei notiziari sul traffico

— TA (Traffic Announcement, notiziari sul traffico)/TP (Traffic Programme, programma sul traffico)

Attivando le funzioni TA e TP, è possibile sintonizzarsi automaticamente su una stazione FM che trasmette notiziari sul traffico. Queste impostazioni funzionano indipendentemente dal programma/dalla sorgente FM o dal CD correnti; al termine del notiziario l'apparecchio torna alla sorgente originale.

Premere più volte TA fino a quando non viene visualizzato "TA-ON".

L'apparecchio avvia la ricerca delle stazioni con le informazioni sul traffico.

“TP” indica la ricezione di tali stazioni e “TA” lampeggia durante un notiziario sul traffico. Se viene visualizzato “NO TP”, l’apparecchio continua la ricerca delle stazioni TP disponibili.

Per eliminare tutti gli annunci sul traffico, selezionare “TA-OFF”.

Per	Premere
Eliminare il notiziario corrente	TA

Suggerimento

È inoltre possibile eliminare il notiziario corrente premendo SOURCE o MODE.

Preimpostazione del volume dei notiziari sul traffico

È possibile preimpostare il livello del volume dei notiziari sul traffico in modo da poterli udire chiaramente.

1 Premere il tasto volume +/- per regolare il livello di volume desiderato.

2 Premere TA per 2 secondi.

Viene visualizzata l'indicazione "TA" e memorizzata l'impostazione.

Ascolto dei notiziari di emergenza

Se una delle funzioni AF o TA è attivata, gli annunci di emergenza ricevuti vengono automaticamente trasmessi durante l'ascolto di una stazione FM o di un CD.

Preselezione di stazioni RDS con impostazione AF e TA

Durante la preselezione di stazioni RDS, oltre alla frequenza viene memorizzata l'impostazione AF/TA (attivata/disattivata) di ogni stazione. È possibile selezionare un'impostazione diversa (per AF, TA o entrambe) per ogni stazione preselezionata oppure la stessa impostazione per tutte le stazioni preselezionate. Durante la preselezione di stazioni con "AF-ON", l'apparecchio memorizza automaticamente le stazioni con il segnale radio più forte.

Preselezione della stessa impostazione per tutte le stazioni preselezionate

1 Selezionare una banda FM (pagina 10). 2 Premere AF e/o TA per selezionare "AF-ON" e/o "TA-ON". Si noti che selezionando "AF-OFF" e "TA-OFF" vengono memorizzate sia le stazioni non RDS che quelle RDS. 3 Premere SENS (BTM) fino a quando non lampeggia l'indicazione "BTM".

Preselezione di impostazioni diverse per ogni stazione preselezionata

1 Selezionare una banda FM e sintonizzarsi sulla stazione desiderata (pagina 10). 2 Premere AF e/o TA per selezionare "AF-ON" e/o "TA-ON". 3 Premere il tasto numerico desiderato (da ① a ⑥), fino a visualizzare "MEM".

Ripetere la procedura dal punto 1 per preselezionare altre stazioni.

Nota

Se si desidera modificare l'impostazione AF/TA durante la riproduzione di un CD, premere AF o TA.

Sintonizzazione delle stazioni in base al tipo di programma

— PTY (Programme Types, tipi di programma)

È possibile sintonizzarsi su una stazione selezionando il tipo di programma che si desidera ascoltare.

Tipi di programma	Display
Notiziari	NEWS
Attualità	AFFAIRS
Informazione	INFO
Sport	SPORT
Istruzione	EDUCATE
Teatro	DRAMA
Cultura	CULTURE
Scienza	SCIENCE
Vari	VARIED
Musica pop	POP M
Musica rock	ROCK M
Musica leggera	EASY M
Classica leggera	LIGHT M
Musica classica	CLASSICS
Altri tipi di musica	OTHER M
Bollettini meteorologici	WEATHER
Finanza	FINANCE
Programmi per bambini	CHILDREN
Sociale	SOCIAL A
Religione	RELIGION
Chat show	PHONE IN
Viaggi	TRAVEL
Divertimento	LEISURE
Musica jazz	JAZZ
Musica country	COUNTRY
Musica nazionale	NATION M
Musica degli anni ‘50/’60	OLDIES
Musica folk	FOLK M
Documentari	DOCUMENT

Nota

Non è possibile utilizzare questa funzione in alcuni paesi/alcune regioni in cui non sono disponibili i dati PTY (Programme Type Selection, selezione tipo di programma).

1 Premere PTY durante la ricezione FM.

Se la stazione sta trasmettendo dati PTY, viene visualizzato il nome del tipo di programma corrente.

Se la stazione ricevuta non è una stazione RDS o se i dati RDS non vengono ricevuti, viene visualizzato “- - - - - - -”.

2 Premere più volte PTY fino a quando non viene visualizzato il tipo di programma desiderato.

I tipi di programma appaiono nell'ordine indicato dalla tabella.

Se il tipo di programma non è specificato nei dati RDS, viene visualizzato “NONE”.

3 Premere SEEK (+) o SEEK (-).

L'apparecchio avvia la ricerca di una stazione che trasmette il tipo di programma selezionato.

Impostazione automatica dell'orologio

— CT (Clock Time, ora)

L'orologio viene impostato automaticamente mediante i dati CT (Clock Time) della trasmissione RDS.

Selezione di "CT-ON"

Durante la ricezione radiofonica, premere SEL e 2 contemporaneamente.

L'orologio è impostato.

Dopo un secondo, il display torna al modo di ricezione radio normale.

Per selezionare “CT-OFF”, premere di nuovo SEL e ② contemporaneamente.

Note

• La funzione CT potrebbe non essere disponibile anche durante la ricezione di una stazione RDS.
• L'ora impostata mediante la funzione CT e l'ora corrente potrebbero non corrispondere.

Altre funzioni

È inoltre possibile controllare l'apparecchio con un telecomando a rotazione (opzionale).

Uso del telecomando a rotazione

Innanzitutto, fissare l'etichetta appropriata a seconda di come si vuole montare il telecomando a rotazione.

Il telecomando a rotazione funziona tramite pressione dei tasti e/o rotazione dei comandi.

Pressione dei tasti

Ruotare il comando VOL per regolare il volume.

Premere	Per
SOURCE	Cambiare sorgente (Radio/CD)/attivare l'alimentazione
MODE	Cambiare banda radio
ATT	Attenuare il suono
OFF*	Interrompere la riproduzione o la ricezione radiofonica/disattivare l'alimentazione
SEL	Regolare e selezionare
DSPL	Cambiare la voce del display

* Se la chiave di accensione dell'auto non è dotata della posizione ACC (accessoria), dopo avere spento il motore assicurarsi di tenere premuto OFF finché il display non scompare.

Rotazione del telecomando

Ruotare e rilasciare per:

– Saltare i brani. – Sintonizzare le stazioni automaticamente.

Ruotare, mantenere ruotato e rilasciare il telecomando per:

– Fare avanzare o fare retrocedere rapidamente un brano. – Trovare una stazione manualmente.

Pressione e rotazione del telecomando

Premere verso l'interno e ruotare il telecomando per:

– Ricevere le stazioni preselezionate.

Modifica della direzione operativa

La direzione operativa dei comandi è impostata in fabbrica come illustrato di seguito.

Per aumentare

Se si desidera montare il telecomando a rotazione sul lato destro del piantone di guida, è possibile invertire la direzione operativa dei comandi.

Premere SEL per 2 secondi premendo contemporaneamente il comando VOL.

Regolazione del bilanciamento e dell'attenuatore

È possibile regolare il bilanciamento e l'attenuatore.

1 Premere più volte SEL fino a visualizzare "BAL" o "FAD".

Ad ogni pressione di SEL, la voce cambia come segue:

LOW* → MID* → HI* → BAL (sinistra-destra) → FAD (anteriore-posteriore)

* Se la funzione EQ3 è attivata (pagina 18).

2 Premere il tasto volume +/- per selezionare la voce desiderata.

Nota

Effettuare la regolazione entro 3 secondi dopo avere selezionato la voce.

Attenuazione veloce dell'audio

Premere ATT.

Dopo la visualizzazione temporanea di “ATT-ON”, nel display appare l’indicazione “ATT”.

Per ripristinare il livello di volume precedente, premere di nuovo ATT.

Suggerimento

Se al cavo ATT è collegato un cavo di interfaccia per telefoni per auto, non appena viene rilevata una telefonata in arrivo il livello del volume si abbassa automaticamente (funzione ATT di esclusione del volume).

Modifica delle impostazioni dell'audio e del display

È possibile impostare le voci seguenti:

• AMBER/GREEN ^*1 — per modificare il colore dell'illuminazione scegliendo tra ambra o verde. • CT (ora) (pagina 15) • A.SCRL (scorrimento automatico)*2 (pagina 9)
• DEMO ^*3 — per attivare o disattivare la visualizzazione della dimostrazione.

- Selezionare “ON” per attivare la visualizzazione della dimostrazione (la dimostrazione viene avviata circa 10 secondi dopo che l’apparecchio è stato spento).

- Selezionare “OFF” per disattivare la visualizzazione della dimostrazione.

- BEEP (segnale acustico) — per attivare o disattivare i segnali acustici.

Selezione della voce desiderata

Premere SEL e il tasto desiderato contemporaneamente.

SEL + 1: AMBER/GREEN*1

SEL + 2: CT

SEL + 3: A.SCRL*2

SEL + 4: DEMO*3

SEL + 6: BEEP

*1 solo CDX-S2000C *2 Se non è in corso la riproduzione di alcun CD, questa voce non verrà visualizzata. *3 Quando l'apparecchio è spento.

Nota

La voce visualizzata cambia a seconda della sorgente.

Per disattivare la voce, premere di nuovo SEL e il tasto desiderato contemporaneamente.

Impostazione dell'equalizzatore (EQ3)

È possibile selezionare un tipo di curva dell'equalizzatore per 7 tipi di musica (XPLOD, VOCAL, CLUB, JAZZ, NEW AGE, ROCK, CUSTOM e OFF (equalizzatore disattivato)). È possibile memorizzare l'impostazione dell'equalizzatore in modo diverso per ciascuna sorgente.

Selezione della curva dell'equalizzatore

1 Premere SOURCE per selezionare una sorgente (Radio o CD). 2 Premere più volte EQ3 fino ad ottenere la curva dell'equalizzatore desiderata.

Ogni volta che viene premuto EQ3, la voce cambia.

Per disattivare l'effetto dell'equalizzatore, selezionare "OFF".

Regolazione della curva dell'equalizzatore

È possibile memorizzare e regolare le impostazioni per differenti gamme dei toni dell'equalizzatore.

1 Premere SOURCE per selezionare una sorgente (Radio o CD). 2 Premere più volte EQ3 per selezionare la curva dell'equalizzatore desiderata. 3 Regolazione della curva dell'equalizzatore.

1 Premere più volte SEL per selezionare la gamma dei toni desiderata.

Ad ogni pressione di SEL, la gamma dei toni cambia.

LOW → MID → HI (→ BAL → FAD)

② Premere più volte il tasto volume +/- per regolare il livello di volume desiderato.

Il livello del volume può essere regolato per unità di 1 dB da -10 dB a +10 dB.

③ Ripetere i punti ① e ② per regolare la curva dell'equalizzatore.

Per ripristinare l'impostazione di fabbrica della curva dell'equalizzatore, premere SEL per 2 secondi.

Dopo 3 secondi, il display torna al modo di riproduzione normale.

Nota

Se la funzione EQ3 è impostata su “OFF”, non è possibile regolare le impostazioni della curva dell’equalizzatore.

Altre informazioni

Manutenzione

Sostituzione del fusibile

Quando si sostituisce il fusibile, assicurarsi di utilizzare un fusibile dello stesso amperaggio di quello indicato sull'originale. Se il fusibile si brucia, controllare i collegamenti e sostituire il fusibile. Se dopo la sostituzione si verifica un altro cortocircuito, potrebbe trattarsi di un problema interno. In tal caso, rivolgersi al più vicino rivenditore Sony.

Non usare mai un fusibile con un amperaggio superiore a quello del fusibile in dotazione con l'apparecchio, onde evitare di danneggiare l'apparecchio.

continua alla pagina successiva →

Pulizia dei connettori

Se i connettori tra l'apparecchio e il pannello anteriore sono sporchi, l'apparecchio potrebbe non funzionare correttamente. Per evitare questo problema, aprire il pannello anteriore, rimuoverlo (pagina 7), quindi pulire i connettori con un bastoncino di cotone imbevuto di alcol. Non esercitare forza eccessiva. Diversamente, i connettori potrebbero venire danneggiati.

Lato posteriore del pannello anteriore

Note

• Per motivi di sicurezza, spegnere il motore prima di pulire i connettori e rimuovere la chiave dal dispositivo di accensione.
• Non toccare mai direttamente i connettori con le dita o con oggetti di metallo.

Sostituzione della batteria al litio

In condizioni normali, la batteria dura circa 1 anno. Il ciclo di vita può tuttavia risultare inferiore in funzione delle condizioni di utilizzo. Quando la batteria si scarica, il raggio d'azione del telecomando a scheda diminuisce. Sostituire la batteria con una batteria al litio CR2025 nuova. L'uso di batterie diverse potrebbe comportare il rischio di incendi o esplosioni.

Note sulla batteria al litio

• Tenere la batteria al litio fuori dalla portata dei bambini. Se la batteria viene inghiottita, consultare immediatamente un medico.
• Pulire la batteria con un panno asciutto per assicurare un perfetto contatto.
• Assicurarsi di rispettare la corretta polarità durante l'installazione della batteria.
• Non afferrare la batteria con pinze di metallo, in quanto potrebbe verificarsi un corto circuito.

AVVERTENZA

La batteria può esplodere se usata scorrettamente. Pertanto, non deve essere ricaricata, smontata o gettata nel fuoco.

Rimozione dell'apparecchio

1 Rimuovere la cornice di protezione.

① Rimuovere il pannello anteriore (pagina 7). ② Inserire le chiavi di rilascio insieme alla cornice di protezione.

Inserire la chiave di rilascio nella direzione corretta.

③ Estrarre le chiavi di rilascio per rimuovere la cornice di protezione.

2 Rimuovere l'apparecchio.

① Inserire contemporaneamente entrambe le chiavi di rilascio fino a farle scattare in posizione.

② Estrarre le chiavi di rilascio per sbloccare l'apparecchio.

③ Rimuovere l'apparecchio dalla struttura facendolo scorrere.

Caratteristiche tecniche

Lettore CD

Rapporto segnale-rumore	120 dB
Risposta in frequenza	10 – 20.000 Hz
Wow e flutter	Al di sotto del limite misurabile

Sintonizzatore*

FM

Campo di sintonia	87,5 –108,0 MHz
Terminale dell’antenna	Connettore antenna esterna
Frequenza intermedia	10,7 MHz/450 kHz
Sensibilità utilizzabile	9 dBf
Selettività	75 dB a 400 kHz
Rapporto segnale-rumore	67 dB (stereo),69 dB (mono)
Distorsione armonica a 1 kHz
	0,5 % (stereo),0,3 % (mono)
Separazione	35 dB a 1 kHz
Risposta in frequenza	30 – 15.000 Hz

MW/LW

Campo di sintonia	MW: 531 – 1.602 kHz
	LW: 153 – 279 kHz
Terminale dell'antenna	Connettore antenna esterna
Frequenza intermedia	10,7 MHz/450 kHz
Sensibilità	MW: 30 μV
	LW: 40 μV

* di cui al par. 3 dell'Allegato A al D.M. 25/06/85 e al par. 3 dell'Allegato 1 al D.M. 27/08/87

Amplificatore di potenza

Uscite	Uscite diffusori (connettori a tenuta)
Impedenza diffusori	4 – 8 ohm
Uscita di potenza massima	50 W × 4 (a 4 ohm)

Generali

Uscite	Uscite audio (posteriori)
	Terminale di controllo del relè dell’antenna elettrica
	Terminale di controllo dell’amplificatore elettrico
Ingressi	Terminale di controllo ATT del telefono
	Ingresso del telecomando
	Terminale di ingresso dell’antenna
Comandi tono	Bassi: ±10 dB a 60 Hz (XPLOD)
	Medi: ±10 dB a 1 kHz (XPLOD)
	Alti: ±10 dB a 10 kHz (XPLOD)
Requisiti di alimentazione	Batteria auto da 12 V CC (massa negativa)
Dimensioni	Circa 178 × 50 × 176 mm (l/a/p)
Dimensioni di montaggio	Circa 182 × 53 × 161 mm (l/a/p)
Peso	Circa 1,2 kg
Accessori in dotazione	Elementi per l’installazione e i collegamenti (1 set)
	Custodia pannello anteriore (1)
Accessori opzionali	Telecomando a scheda RM-X114
	Telecomando a rotazione RM-X4S

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Guida alla soluzione dei problemi

Fare riferimento alla seguente lista di verifica per risolvere la maggior parte dei problemi che si potrebbero verificare nell'uso di questo apparecchio.

Prima di esaminare l'elenco che segue, verificare i collegamenti e le procedure d'uso dell'apparecchio.

Generali

Non viene prodotto alcun suono.

• Premere il tasto volume + per regolare il volume.
• Disattivare la funzione ATT.
• Per il sistema a 2 diffusori, impostare il comando dell'attenuatore sulla posizione centrale.

Il contenuto della memoria è stato cancellato.

• È stato premuto il tasto RESET. → Reinserire i dati in memoria.
• Il cavo di alimentazione o la batteria sono stati scollegati.
• Il cavo di collegamento dell'alimentazione non è collegato correttamente.

Non viene emesso alcun segnale acustico.

• Il segnale acustico è disattivato (pagina 18).
• Un amplificatore di potenza opzionale è collegato e l'amplificatore incorporato non viene utilizzato.

Il display scompare/non viene visualizzato nella relativa finestra.

• Il display scompare tenendo premuto OFF. → Tenere premuto di nuovo OFF per visualizzare il display.
• Rimuovere il pannello anteriore e pulire i connettori. Per ulteriori informazioni, consultare la sezione “Pulizia dei connettori” (pagina 20).

Le stazioni memorizzate e l'ora esatta sono cancellate.

Si è bruciato il fusibile.

L'audio è disturbato quando la chiave di accensione è sulla posizione ON, ACC o OFF.

I cavi non sono collegati correttamente al connettore di alimentazione accessoria dell'auto.

L'apparecchio non riceve l'alimentazione.

• Verificare il collegamento. Se i collegamenti sono corretti, controllare il fusibile. • L'auto è priva della posizione ACC. →Premere SOURCE (o inserire un disco) per accendere l'apparecchio.

L'apparecchio è continuamente alimentato.

L'auto è priva della posizione ACC.

L'antenna elettrica non si estende.

L'antenna elettrica non dispone di scatola a relè.

Riproduzione di CD

Non è possibile inserire un disco.

• È caricato un altro CD.
• Il CD è stato inserito forzatamente in senso contrario o nel modo sbagliato.

La riproduzione non viene avviata.

• Il CD è difettoso o sporco.
• Il disco CD-R/CD-RW non è finalizzato.
• Si è tentato di riprodurre un disco CD-R/CD-RW per uso non audio.
• Alcuni dischi CD-R/CD-RW potrebbero non venire riprodotti a causa dell'apparecchiatura di registrazione utilizzata o delle condizioni del disco.

Un disco viene espulso automaticamente.

La temperatura ambiente è superiore a 50°C.

I tasti per le operazioni non funzionano.

I CD non vengono espulsi.

Premere il tasto RESET.

Il suono salta a causa di vibrazioni.

• L'apparecchio è installato con un'angolazione superiore a 45°.
• L'apparecchio non è installato in una parte stabile dell'auto.

Il suono salta.

Il disco è sporco o difettoso.

continua alla pagina successiva →

Ricezione radiofonica

Non è possibile effettuare la sintonizzazione preselezionata.

• Memorizzare la frequenza corretta.
• Il segnale di trasmissione è troppo debole.

Le stazioni non possono essere ricevute. Il suono è disturbato.

• Collegare il cavo di controllo (blu) dell'antenna elettrica o il cavo di alimentazione accessoria (rosso) al cavo di alimentazione di un preamplificatore di antenne per auto (solo se l'auto dispone di antenna FM/MW/LW incorporata sul vetro posteriore/laterale).
• Verificare il collegamento dell'antenna dell'auto.
• L'antenna dell'auto non si estende. → Verificare il collegamento del cavo di controllo dell'antenna elettrica.
• Verificare la frequenza.

La sintonizzazione automatica non funziona.

• Il modo di ricerca locale è impostato su “ON”. →Impostarlo su “OFF” (pagina 11).
• Il segnale di trasmissione è troppo debole. →Eseguire la sintonizzazione manuale.

L'indicazione "ST" lampeggia.

• Sintonizzare la frequenza in modo corretto.
• Il segnale di trasmissione è troppo debole. →Impostare il modo di ricezione monofonico su “ON” (pagina 11).

Un programma trasmesso in stereofonia viene ricevuto in monofonia.

L'apparecchio è impostato sul modo di ricezione monofonica.

→ Disattivare il modo di ricezione monofonica (pagina 11).

RDS

Dopo alcuni secondi di ascolto, si avvia la ricerca.

La stazione non è TP oppure il segnale è debole.

→ Premere più volte TA fino a quando non viene visualizzato “TA-OFF”.

Nessun notiziario sul traffico.

• Attivare la funzione “TA”.
• La stazione non trasmette notiziari sul traffico pur essendo una stazione TP. → Sintonizzarsi su un'altra stazione.

PTY visualizza “- - - - - - ”.

• La stazione corrente non è una stazione RDS. • I dati RDS non vengono ricevuti.
• La stazione non specifica il tipo di programma.

Messaggi e indicazioni di errore

Indicazioni di errore

Le seguenti indicazioni lampeggiano per circa 5 secondi e viene emesso un segnale acustico.

• Il CD è sporco o è stato inserito in senso contrario. → Pulire il CD o inserirlo correttamente.
• Il CD non viene riprodotto per un problema non specificato. → Inserire un altro CD.

I collegamenti di diffusori/amplificatori non sono corretti.

→ Consultare la guida all'installazione del presente modello per verificare i collegamenti.

HI TEMP

La temperatura ambiente è superiore a 50°C.

→ Attendere fino a che la temperatura non sia scesa sotto i 50°C.

OFFSET

Potrebbe essersi verificato un problema interno.

→ Verificare il collegamento. Se l'indicazione di errore rimane visualizzata, rivolgersi al più vicino rivenditore Sony.

RESET

L'unità CD non funziona a causa di un problema non specificato.

→ Premere il tasto RESET sull'apparecchio.

Messaggi

L.SEEK +/-

Il modo di ricerca locale è attivato durante la sintonizzazione automatica (pagina 11).

NO AF

Non esiste una frequenza alternativa per la stazione corrente.

“LLLL”0“הכלה”

È stato raggiunto l'inizio o la fine del disco e non è possibile procedere oltre.

Se le soluzioni qui riportate non risolvono il problema, rivolgersi al più vicino rivenditore Sony.

Benvenuto!
