Type de produit	Autoradio CD avec tuner RDS
Marque	Sony
Modèle	CDX-S2000
Dimensions (L × H × P)	178 × 50 × 176 mm
Poids	1,2 kg
Alimentation	12 V CC, masse négative
Puissance de sortie maximale	50 W × 4 (à 4 ohms)
Lecteur CD compatible	CD audio, CD-R, CD-RW (audio)
Réponse en fréquence (CD)	10 – 20 000 Hz
Rapport signal/bruit (CD)	120 dB
Tuner radio	FM (87,5 – 108 MHz), PO, GO
Fonctions RDS	AF, TA/TP, PTY, CT, REG, PI Seek
Égaliseur intégré	EQ3 avec 7 courbes (XPLOD, VOCAL, CLUB, JAZZ, NEW AGE, ROCK, CUSTOM)
Affichage	CD TEXT, défilement automatique des noms longs
Réglages sonores	Balance (BAL), Fader (FAD), graves/médiums/aigus
Façade amovible	Oui, avec alarme antivol
Télécommandes compatibles	Mini-télécommande RM-X114, Satellite de commande RM-X4S (en option)
Fusible	10 A
Pile de la mini-télécommande	Lithium CR2025
Entretien	Nettoyage des connecteurs avec alcool, remplacement du fusible
Accessoires fournis	Kit d'installation et de raccordement, étui pour façade

FOIRE AUX QUESTIONS - CDX-S2000 SONY

Comment réinitialiser l'autoradio Sony CDX-S2000 ?

Retirez la façade et appuyez sur la touche RESET à l'avant de l'appareil à l'aide d'un objet pointu (stylo à bille). Attention : cela efface l'heure et les stations mémorisées.

Comment régler l'horloge ?

Appuyez sur DSPL pendant 2 secondes. Les heures clignotent : réglez avec la touche volume +/-, puis appuyez sur SEL pour passer aux minutes. Réglez les minutes et confirmez avec DSPL.

Comment retirer la façade pour la sécurité ?

Appuyez sur OFF (maintenez jusqu'à extinction si pas de position ACC), puis sur la touche de déverrouillage (⚠) et tirez la façade vers vous. Rangez-la dans l'étui fourni.

Pourquoi le CD ne se lit-il pas ou saute-t-il ?

Vérifiez que le disque n'est pas sale, rayé ou inséré à l'envers. Les CD-R/RW doivent être finalisés. Si le problème persiste, nettoyez les connecteurs de la façade (avec un coton-tige imbibé d'alcool) ou réinitialisez l'appareil.

Comment utiliser la fonction RDS pour les informations trafic ?

Appuyez sur la touche TA jusqu'à ce que TA-ON s'affiche. L'appareil recherche automatiquement les stations diffusant des messages de radioguidage. Le volume peut être préréglé en appuyant 2 secondes sur TA après réglage.

Comment mémoriser une station radio ?

Sélectionnez la station souhaitée, puis appuyez sur la touche numérique (1 à 6) pendant 2 secondes jusqu'à ce que MEM apparaisse. La station est mémorisée sur cette touche.

Que faire si l'affichage reste éteint ?

Maintenez la touche OFF enfoncée jusqu'à ce que l'affichage réapparaisse. Si cela ne fonctionne pas, nettoyez les connecteurs entre la façade et l'appareil.

Comment régler l'égaliseur ?

Appuyez sur SOURCE pour choisir la source, puis appuyez plusieurs fois sur EQ3 pour sélectionner une courbe (ROCK, JAZZ, etc.). Pour personnaliser, appuyez sur SEL pour choisir LOW/MID/HI et réglez avec le volume.

Comment remplacer la pile de la mini-télécommande ?

Ouvrez le compartiment à pile, retirez la pile usagée et insérez une pile au lithium CR2025 en respectant la polarité. Tenez la pile hors de portée des enfants.

Que signifie le message 'ERROR' sur l'écran ?

Le CD est sale, inséré à l'envers ou illisible. Nettoyez le disque, vérifiez son orientation ou insérez un autre CD. Si le problème persiste, appuyez sur RESET.

MODE D'EMPLOI CDX-S2000 SONY

Mode d'emploi ____ FR

En ce qui concerne l'installation et les connexions, consulter le manuel d'installation/raccordement fourni.

Nous vous remercions d'avoir fait l'acquisition de ce lecteur de disques compacts Sony. Vous pouvez profiter encore davantage des multiples fonctions de cet appareil grâce aux fonctions et accessoires ci-dessous :

• Informations CD TEXT (affichées lors de la lecture d'un CD TEXT*)
• Accessoires optionnels de télécommande

Mini-télécommande RM-X114

Satellite de commande RM-X4S

* Un disque CD TEXT est un CD audio contenant des informations telles que le nom du disque, le nom de l'artiste et les noms des plages. Ces informations sont enregistrées sur le disque.

Cette étiquette est située sur la partie inférieure du châssis.

Table des matières

Emplacement des commandes ..... 4

Précautions 5

Remarques sur les disques....6

Préparation

Réinitialisation de l'appareil ..... 7

Retrait de la façade ..... 7

Réglage de l'horloge 8

Lecteur CD

Lecture d'un disque....9

Rubriques d'affichage 9

Lecture de plages en boucle — Lecture répétée.... 10

Lecture des plages dans un ordre quelconque — Lecture aléatoire ..... 10

Radio

Mémorisation automatique des stations — Mémorisation des meilleurs accords (BTM)....10

Réception des stations mémorisées ..... 11

Mémorisation des stations souhaitées uniquement ..... 11

Fonctions RDS

Présentation de la fonction RDS ..... 12

Resyntonisation automatique pour une meilleure réception — AF (fréquence alternative)....12

Ecoute des messages de radioguidage — TA (messages de radioguidage)/ TP (programmes de radioguidage) ..... 13

Préréglage des stations RDS avec les réglages AF et TA....14

Réglage d'une station en fonction du type d'émission — PTY (type d'émission)....14

Réglage automatique de l'horloge — CT (heure) .... 15

Autres fonctions

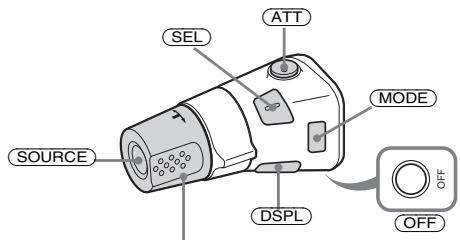

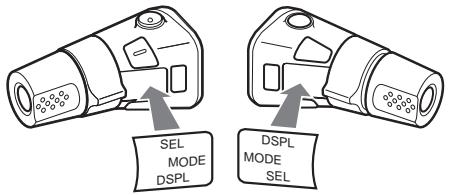

Utilisation du satellite de commande ..... 16

Réglage de la balance gauche-droite et de l'équilibre avant-arrière ..... 17

Atténuation rapide du son.... 17

Modification des réglages du son et de l'affichage .... 18

Réglage de l'égaliseur (EQ3) ..... 18

Informations complémentaires

Entretien 19

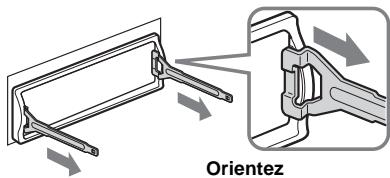

Démontage de l'appareil.... 21

Spécifications 22

Dépannage 23

Affichage des erreurs et messages ..... 24

Emplacement des commandes

Pour plus de détails, reportez-vous aux numéros de pages indiqués.

1 Touche de volume +/- 2 Touche SEL (sélection)

Sélection de paramètres.

3 Touche MODE

Changement du mode de fonctionnement.

4 Fenêtre d'affichage 5 Touche OFF (arrêt/mise hors tension)* 7, 9 6 Touche ▲ (éjection) 9 7 Touche ⚠ (déverrouillage de la façade) 7 8 Touche SOURCE (mise sous tension/radio/CD)

Sélection de la source.

9 Touche AF 12, 13, 14 10 Touche ATT (atténuation du son) 17 11 Touche SENS/BTM 10, 11, 14 12 Touche RESET (située à l'avant de l'appareil, derrière la façade) 7 13 Touches numériques

Radio :

Mémorisation de la station souhaitée sur chaque touche numérique.

CD :

③ : REP 10 ④ : SHUF 10

14 Touche PTY (type d'émission) 15 15 Touche DSPL (modification du mode d'affichage) 9, 12 16 Touche TA 13, 14 17 Touche EQ3 18 18 Récepteur de la mini-télécommande

19 Touche SEEK +/-

Radio :

Sélection automatique des stations / recherche manuelle d'une station.

CD :

Saut de plages ou avance ou retour rapide dans une plage.

Avertissement en cas d'installation de l'appareil dans un véhicule dont le contact ne comporte pas de position ACC (accessoires)

Après avoir coupé le moteur, n'oubliez pas de maintenir la touche OFF de l'appareil enfoncée jusqu'à ce que l'affichage disparaisse.

Sinon, l'affichage n'est pas désactivé et la batterie se décharge.

Mini-télécommande RM-X114 (en option)

Les touches correspondantes de la mini-télécommande commandent les mêmes fonctions que celles de l'appareil.

1 Touche DSPL 2 Touche MENU* 3 Touche SOURCE 4 Touches SEEK (+/-) 5 Touche SOUND 6 Touche OFF 7 Touches VOL (+/-) 8 Touche MODE 9 Touche LIST* 10 Touches DISC*/PRESET (+/-) 11 Touche ENTER* 12 Touche ATT

* Non disponible pour cet appareil

Remarque

Si vous désactivez l'affichage en appuyant sur OFF, vous ne pouvez pas le réactiver avec la mini-télécommande, sauf si vous activez d'abord l'appareil en appuyant sur la touche SOURCE ou si vous insérez un disque dans le lecteur.

Conseil

Reportez-vous à la section « Remplacement de la pile au lithium » pour obtenir des informations détaillées sur le remplacement de la pile (page 20).

Précautions

• Si votre véhicule est resté stationné en plein soleil, laissez l'appareil refroidir avant de l'utiliser.
• L'antenne électrique se déploie automatiquement lorsque l'appareil est en fonctionnement.

Si vous avez des questions ou des problèmes concernant cet appareil qui ne sont pas abordés dans ce mode d'emploi, consultez votre revendeur Sony.

Condensation d'humidité

Par temps de pluie ou dans des régions très humides, de l'humidité peut se condenser à l'intérieur des lentilles et dans la fenêtre d'affichage de l'appareil. Si cela se produit, l'appareil ne fonctionne pas correctement. Dans ce cas, retirez le disque et attendez environ une heure que l'humidité se soit évaporée.

Pour conserver un son de haute qualité

Veillez à ne pas renverser de jus de fruit ni d'autres boissons sucrées sur l'appareil ou sur les disques.

Remarques sur les disques

• Pour que le disque reste propre, ne touchez pas sa surface. Saisissez le disque par les bords.
• Rangez vos disques dans leur boîtier ou dans un chargeur lorsque vous ne vous en servez pas.
• N'exposez pas les disques à des températures élevées. Évitez de les laisser dans un véhicule en stationnement, sur le tableau de bord ou la plage arrière.

- Ne collez pas d'étiquettes sur les disques et n'utilisez pas de disques rendus collants par de l'encre ou des résidus. De tels disques peuvent s'arrêter de tourner en cours de lecture et provoquer des problèmes de fonctionnement ou être endommagés.

- N'utilisez pas de disques sur lesquels sont collés des étiquettes ou des autocollants. L'utilisation de tels disques peut entraîner les problèmes de fonctionnement suivants :

• Impossibilité d'éjecter un disque parce que l'étiquette ou l'autocollant se décolle et bloque le mécanisme d'éjection ; – Erreurs de lecture des données audio (p. ex. sauts de lecture ou aucune lecture) provoquées par une déformation du disque suite au rétrécissement de l'étiquette ou de l'autocollant sous l'effet de la chaleur.

- Les disques de forme non standard (p. ex. en forme de cœur, de carré ou d'étoile) ne peuvent pas être lus avec cet appareil. Vous risquez d'endommager votre appareil si vous essayez de le faire. N'utilisez pas de tels disques.

- Cet appareil ne permet pas la lecture des CD de 8 cm.

- Avant la lecture, nettoyez les disques avec un chiffon de nettoyage disponible dans le commerce. Essuyez chaque disque en partant du centre vers l'extérieur. N'utilisez pas de solvants tels que de la benzine, du diluant, des produits de nettoyage vendus dans le commerce ou des sprays antistatiques destinés aux disques analogiques.

Remarques sur les disques CD-R et CD-RW

- Cet appareil permet la lecture des disques CD-R (CD enregistrables) et CD-RW (CD réinscriptibles) destinés à un usage audio. Repérez un des logos ci-dessous pour distinguer les CD-R et CD-RW à usage audio.

Les logos ci-dessous indiquent que le disque n'est pas destiné à l'usage audio.

• Il est possible que cet appareil ne puisse pas lire certains CD-R ou CD-RW (en fonction de l'appareil utilisé pour l'enregistrement ou de l'état du disque).
• Cet appareil ne permet pas la lecture des CD-R ou CD-RW non finalisés*.

* Processus nécessaire pour qu'un disque CD-R ou CD-RW enregistré puisse être lu sur un lecteur CD audio.

Préparation

Réinitialisation de l'appareil

Avant la première mise en service de l'appareil, après avoir remplacé la batterie du véhicule ou modifié les raccordements, vous devez réinitialiser l'appareil.

Retirez la façade et appuyez sur la touche RESET avec un objet pointu, comme un stylo à bille.

Remarque

Une pression sur la touche RESET remet l'heure à zéro et efface certaines informations mémorisées.

Retrait de la façade

Vous pouvez retirer la façade de cet appareil pour le protéger du vol.

Alarme d'avertissement

Si vous mettez la clé de contact en position OFF sans ôter la façade, l'alarme d'avertissement retentit pendant quelques secondes.

Si vous raccordez un amplificateur en option et que vous n'utilisez pas l'amplificateur intégré, le bip sonore est désactivé.

1 Appuyez sur OFF*.

La lecture du CD ou la réception radio s'arrête (l'éclairage des touches et l'affichage restent allumés).

* Si le contact de votre véhicule n'est pas doté d'une position ACC (accessoires), veillez à appuyer sur OFF jusqu'à ce que l'affichage disparaisse pour éviter que la batterie du véhicule ne se décharge.

2 Appuyez sur 📁, puis tirez la façade vers vous.

Remarques

• Si vous retirez la façade alors que l'appareil est sous tension, l'alimentation est automatiquement coupée de manière à éviter d'endommager les haut-parleurs.
• Ne laissez pas tomber la façade et n'exercez pas de pression excessive sur cette dernière ou sur la fenêtre d'affichage.
• N'exposez pas la façade à des températures élevées ou à l'humidité. Évitez de la laisser dans un véhicule en stationnement, sur le tableau de bord ou la plage arrière.

Conseil

Lorsque vous transportez la façade, glissez-la dans l'étui fourni à cet effet.

Installation de la façade

Fixez la partie Ⓐ de la façade à la partie Ⓑ de l'appareil, tel qu'illustré, puis poussez sur le côté gauche jusqu'au déclic indiquant que la façade est en place.

Ne posez rien sur la face interne de la façade.

Réglage de l'horloge

L'horloge numérique fonctionne suivant un cycle de 24 heures.

Exemple : Pour régler l'horloge à 10:08

1. Appuyez sur DSPL pendant 2 secondes.

L'indication des heures clignote.

SET

① Appuyez sur la touche de volume +/- pour régler l'heure. ② Appuyez sur SEL. L'indication des minutes clignote. ③ Appuyez sur la touche de volume +/- pour régler les minutes.

2. Appuyez sur DSPL.

L'horloge démarre. Une fois le réglage de l'horloge terminé, la fenêtre d'affichage revient au mode de lecture normal.

Conseil

Vous pouvez régler l'horloge automatiquement au moyen de la fonction RDS (page 15).

Lecteur CD

Lecture d'un disque

Insérez le disque (côté imprimé vers le haut).

La lecture commence automatiquement.

Si un disque se trouve déjà dans l'appareil, appuyez plusieurs fois sur SOURCE jusqu'à ce que l'indication « CD » apparaisse pour lancer la lecture.

Pour	Appuyez sur
Interrompre la lecture	ou
Éjecter le disque
Passer d'une plage à l'autre– Accès automatique aux titres	(-/+)(/) [une fois pour chaque plage]
Avancer ou reculer rapidement dans une plage– Recherche manuelle	(-/+)(/) [maintenez la touche enfoncée jusqu'au point souhaité]

Remarques

• Si vous appuyez sur SEEK (−) ou SEEK (+) pendant que la première ou la dernière plage est en cours de lecture, la lecture passe à la dernière ou à la première plage du disque.
• Lorsque la dernière plage du disque est terminée, la lecture reprend à partir de la première plage du disque.

Rubriques d'affichage

Lorsque le disque/la plage change, tout titre préenregistré*¹ de la nouvelle plage est automatiquement affiché (si A.SCRL (Auto Scroll) est réglé sur « ON », les noms dépassant 8 caractères défilent (page 18)).

Rubriques affichables

• Numéro de plage/Durée de lecture écoulée
• Horloge
• Nom de disque*¹ /Nom de l'artiste*²
• Nom de la plage*¹

Pour	Appuyez sur
Passer d’une rubrique d’affichage à l’autre	DSPL

*1 Lorsque vous appuyez sur DSPL, le message « NO NAME » indique qu'il n'y a pas de nom préenregistré à afficher. *2 Uniquement pour les disques CD TEXT contenant le nom de l'artiste.

Remarques

• Certains caractères ne peuvent pas être affichés. Les caractères et signes qui ne peuvent pas être affichés sont représentés par le symbole « * ».
• Pour certains disques CD TEXT contenant un grand nombre de caractères, le défilement automatique des informations peut être inopérant.
• Cet appareil ne peut pas afficher le nom de l'artiste de chaque plage d'un disque CD TEXT.

Conseil

Lorsque A.SCRL (Auto Scroll) est réglé sur « OFF » et que le disque/la plage change, le nom du disque/de la plage ne défile pas.

Lecture de plages en boucle

— Lecture répétée

Lorsque la fin de la plage en cours est atteinte, la plage est répétée.

En cours de lecture, appuyez plusieurs fois sur ③ (REP) jusqu'à ce que « REP-ON » s'affiche dans la fenêtre d'affichage.

La lecture répétée commence.

Pour revenir en mode de lecture normal, sélectionnez « REP-OFF ».

Lecture des plages dans un ordre quelconque

— Lecture aléatoire

Vous pouvez choisir de lire les plages du disque en cours dans un ordre aléatoire.

En cours de lecture, appuyez plusieurs fois sur ④ (SHUF) jusqu'à ce que « SHUF-ON » s'affiche dans la fenêtre d'affichage.

La lecture aléatoire commence.

Pour rétablir le mode de lecture normal, sélectionnez « SHUF-OFF ».

Radio

L'appareil peut mémoriser jusqu'à 6 stations pour chaque bande de fréquences (FM1, FM2, FM3, PO et GO).

Attention

Pour sélectionner des stations pendant que vous conduisez, utilisez la fonction « Mémorisation des meilleurs accords (BTM) » de façon à réduire les risques d'accident.

Mémorisation automatique des stations

— Mémorisation des meilleurs accords (BTM)

L'appareil sélectionne les stations émettant les signaux les plus puissants pour la bande sélectionnée et les mémorise selon l'ordre des fréquences.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner la radio. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez sur SENS (BTM) pendant 2 secondes.

L'appareil enregistre les stations sur les touches numériques dans l'ordre des fréquences.

Un bip retentit lorsque le réglage est mémorisé.

Remarques

• Si quelques stations uniquement peuvent être captées en raison de faibles signaux, certaines touches numériques conservent leur réglage précédent.
• Si un numéro est indiqué dans la fenêtre d'affichage, l'appareil commence la mémorisation des stations à partir de la station affichée.

Réception des stations mémorisées

1 Appuyez plusieurs fois sur SOURCE pour sélectionner la radio. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez sur la touche numérique (① à ⑥) sur laquelle la station souhaitée est mémorisée.

Si la fonction de réglage des présélections ne fonctionne pas

— Recherche automatique des fréquences/ Mode de recherche locale

Recherche automatique des fréquences :

Appuyez sur SEEK (+) ou SEEK (-) pour rechercher la station souhaitée.

Le balayage s'interrompt lorsque l'appareil capte une station. Répétez cette opération jusqu'à ce que vous captiez la station souhaitée.

Mode de recherche locale :

Si la fonction de recherche automatique des stations s'arrête trop fréquemment, appuyez plusieurs fois sur SENS (BTM) jusqu'à ce que l'indication « LOCAL-ON » s'affiche.

L'indicateur « LCL » s'affiche.

Seules les stations émettant des signaux relativement puissants sont captées.

Pour annuler le mode de recherche locale, appuyez deux fois sur SENS (BTM) en réception FM.

Remarque

En réception PO ou GO, pour annuler le mode de recherche local, appuyez sur SENS (BTM) (« LOCAL-OFF » apparaît).

Conseil

Si vous connaissez la fréquence de la station que vous souhaitez écouter, maintenez enfoncée la touche (SEEK) (+) ou (SEEK) (-) pour rechercher la fréquence approximative, puis appuyez plusieurs fois sur (SEEK) (+) ou (SEEK) (-) pour ajuster le réglage de la fréquence souhaitée (recherche manuelle de la fréquence).

Si la réception stéréo FM est mauvaise

— Mode mono

En cours de réception radio, appuyez plusieurs fois sur SENS (BTM) jusqu'à ce que l'indication « MONO-ON » apparaisse dans la fenêtre d'affichage.

L'indicateur « MONO » s'affiche.

La qualité sonore est améliorée, mais le son est diffusé en mono (l'indication « ST » disparaît).

Pour revenir en mode de réception radio normal, appuyez sur SENS (BTM) (« MONO-OFF » apparaît).

Mémorisation des stations souhaitées uniquement

Vous pouvez présélectionner les stations souhaitées manuellement sur les touches numériques de votre choix.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner la radio. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Pour capter la station que vous souhaitez mémoriser, appuyez sur SEEK (+) ou SEEK (-). 4 Appuyez sur la touche numérique souhaitée (① à ⑥) pendant 2 secondes jusqu'à ce que l'indication « MEM » apparaisse. Le numéro de la touche apparaît dans la fenêtre d'affichage.

Remarque

Si vous essayez de mémoriser une autre station sur la même touche numérique, la station mémorisée précédemment est effacée.

Fonctions RDS

Présentation de la fonction RDS

Les stations FM disposant du système RDS (Radio Data System) transmettent des informations numériques inaudibles en même temps que le signal normal de leurs émissions radio. Par exemple, l'une des informations suivantes s'affiche lors de la réception d'une station disposant de la fonction RDS.

Pour	Appuyez sur
Passer à la rubrique Horloge ou au nom de la station	DSPL

Services RDS

Les données RDS permettent d'obtenir d'autres services, tels que :

• La resyntonisation automatique d'une émission, très pratique pour les longs trajets. — AF → page 12
• La réception de messages de radioguidage, même si vous écoutez une autre émission ou une autre source. — TA → page 13
• La sélection de stations selon le type d'émission diffusé. — PTY → page 14
• Le réglage automatique de l'heure. — CT → page 15

Remarques

• Selon le pays ou la région où vous vous trouvez, il est possible que tous les services RDS ne soient pas disponibles.
• La fonction RDS ne fonctionne pas correctement si le signal capté est trop faible ou si la station sélectionnée ne transmet pas de données RDS.

Resyntonisation automatique pour une meilleure réception

— AF (fréquence alternative)

Lorsque la fonction AF est activée, l'appareil recherche toujours le signal le plus puissant pour la station que vous écoutez dans la zone où vous vous trouvez.

La fréquence change automatiquement.

1 Sélectionnez une station FM (page 10). 2 Appuyez plusieurs fois sur la touche AF jusqu'à ce que l'indication « AF-ON » apparaisse.

L'appareil entame la recherche d'une fréquence alternative dont le signal est plus puissant dans le même réseau de radiodiffusion.

Si l'indication « NO AF » clignote, la station diffusée ne dispose d'aucune fréquence alternative.

Remarques

• Si vous souhaitez changer le réglage on/off pendant la lecture d'un CD, appuyez sur AF.
• S'il n'existe pas de fréquence alternative dans la région ou si vous n'avez pas besoin d'en rechercher une, désactivez la fonction AF en sélectionnant « AF-OFF ».

Pour les stations sans fréquence alternative

Appuyez sur SEEK (+) ou SEEK (-) pendant que le nom de la station clignote (dans les 8 secondes).

L'appareil commence à rechercher une autre fréquence avec les mêmes données d'identification de programme (PI) (l'indication « PI SEEK » apparaît). Si l'appareil ne parvient pas à trouver la même PI, il revient à la fréquence réglée précédemment.

Écoute continue d'une émission régionale

Lorsque la fonction AF est activée : ce réglage par défaut restreint la réception à une région spécifique, afin que le réglage de la fréquence ne passe pas automatiquement à une autre station régionale dont les signaux sont plus puissants.

Si vous quittez la zone de réception de cette émission régionale ou si vous souhaitez profiter pleinement de la fonction AF, appuyez sur AF pendant 2 secondes jusqu'à ce que « REG-OFF » s'affiche.

Remarque

Cette fonction est inopérante au Royaume-Uni et dans certaines autres régions.

Fonction de liaison locale (Royaume-Uni uniquement)

Cette fonction vous permet de sélectionner d'autres stations locales de la région, même si elles ne sont pas associées à vos touches numériques.

1 Appuyez sur une touche numérique (① à ⑥) sur laquelle une station locale est mémorisée. 2 Dans les 5 secondes qui suivent, appuyez de nouveau sur la touche numérique de la station locale. 3 Répétez l'opération jusqu'à ce que vous captiez la station locale souhaitée.

Écoute des messages de radioguidage

— TA (messages de radioguidage)/TP (programmes de radioguidage)

Les fonctions TA et TP permettent de régler automatiquement une station FM diffusant des messages de radioguidage. Ces fonctions ne tiennent pas compte de l'émission/de la source FM ou du CD en cours d'écoute ; l'appareil revient à la source d'origine lorsque le bulletin d'information est terminé.

Appuyez plusieurs fois sur la touche TA jusqu'à ce que l'indication « TA-ON » s'affiche.

L'appareil commence à rechercher les stations diffusant des messages de radioguidage. L'indication « TP » indique la réception de ces stations et l'indication « TA » clignote pendant la diffusion d'un message de radioguidage. L'appareil continue à rechercher les stations diffusant des programmes de radioguidage si l'indication « NO TP » apparaît.

Pour annuler tous les messages de radioguidage, sélectionnez « TA-OFF ».

Pour	Appuyez sur
interrompre le bulletin en cours	TA

Conseil

Vous pouvez également interrompre le bulletin en cours en appuyant sur SOURCE ou MODE.

Préréglage du volume sonore des messages de radioguidage

Vous pouvez prérégler le niveau du volume des messages de radioguidage de façon à ne manquer aucune information.

1 Appuyez sur la touche de volume +/- pour régler le niveau de volume souhaité. 2 Appuyez sur TA pendant 2 secondes. L'indication « TA » apparaît et le réglage est mémorisé.

Réception de messages d'urgence

Si la fonction AF ou TA est activée, l'appareil diffuse les messages d'urgence reçus pendant l'écoute d'une station FM ou d'un CD.

Préréglage des stations RDS avec les réglages AF et TA

Lorsque vous présélectionnez des stations RDS, l'appareil mémorise le réglage AF/TA (on/off) de chaque station ainsi que sa fréquence. Vous pouvez effectuer un réglage différent (pour AF, TA ou les deux) pour chaque station présélectionnée ou vous pouvez effectuer le même réglage pour toutes les stations présélectionnées. Si vous préréglez des stations avec « AF-ON », l'appareil mémorise automatiquement les stations dont le signal radio est le plus puissant.

Préréglage du même réglage pour toutes les stations présélectionnées

1 Sélectionnez une bande FM (page 10). 2 Appuyez sur AF et/ou TA pour sélectionner « AF-ON » et/ou « TA-ON ».

Notez que la sélection de « AF-OFF » ou « TA-OFF » s'applique aux stations RDS aussi bien qu'aux stations ne disposant pas de cette fonction.

3 Appuyez sur la touche SENS (BTM) jusqu'à ce que l'indication « BTM » clignote.

Préréglage de réglages différents pour chaque station présélectionnée

1 Sélectionnez une bande FM et sélectionnez la station souhaitée (page 10). 2 Appuyez sur AF et/ou TA pour sélectionner « AF-ON » et/ou « TA-ON ». 3 Appuyez sur la touche numérique souhaitée (① à ⑥) jusqu'à ce que « MEM » s'affiche.

Répétez les opérations à partir de l'étape 1 pour prérégler d'autres stations.

Remarque

Si vous souhaitez changer le réglage AF/TA pendant la lecture d'un CD, appuyez sur AF ou TA.

Réglage d'une station en fonction du type d'émission

— PTY (type d'émission)

Vous pouvez rechercher une station en sélectionnant le type d'émission que vous souhaitez écouter.

Types d'émissions	Affichage
Actualités	NEWS
Dossiers d'actualité	AFFAIRS
Informations	INFO
Sports	SPORT
Programmes éducatifs	EDUCATE
Théâtre	DRAMA
Culture	CULTURE
Science	SCIENCE
Divers	VARIED
Variétés	POP M
Rock	ROCK M
Ambiance	EASY M
Musique classique légère	LIGHT M
Musique classique	CLASSICS
Autres styles de musique	OTHER M
Météo	WEATHER
Finance	FINANCE
Emissions pour enfants	CHILDREN
Affaires sociales	SOCIAL A
Religion	RELIGION
Emissions ligne ouverte	PHONE IN
Voyages	TRAVEL
Loisirs	LEISURE
Jazz	JAZZ
Musique country	COUNTRY
Chanson française	NATION M
Musique rétro	OLDIES
Musique folk	FOLK M
Documentaire	DOCUMENT

Remarque

Cette fonction est inopérante dans certains pays/certaines régions où les données PTY (sélection du type d'émission) ne sont pas disponibles.

1 Appuyez sur PTY en cours de réception FM.

Le nom du type d'émission diffusé s'affiche si la station transmet des données PTY.

« ---- » apparaît si la station captée n'est pas une station RDS ou si aucune donnée RDS n'est captée.

2 Appuyez plusieurs fois sur PTY jusqu'à ce que le type d'émission souhaité apparaisse.

Les types d'émissions apparaissent dans l'ordre indiqué dans le tableau.

« NONE » apparaît si le type d'émission n'est pas spécifié dans les données RDS.

3 Appuyez sur SEEK (+) ou SEEK (-).

L'appareil commence à rechercher une station diffusant le type d'émission sélectionné.

Réglage automatique de l'horloge

— CT (heure)

Les données CT (heure) accompagnant la transmission RDS assurent un réglage automatique de l'horloge.

Sélection de « CT-ON »

Pendant la réception radio, appuyez simultanément sur SEL et 2.

L'horloge est réglée.

Après une seconde, l'affichage revient en mode de réception radio normal.

Pour sélectionner « CT-OFF », appuyez de nouveau simultanément sur SEL et 2.

Remarques

• Il est possible que la fonction CT ne fonctionne pas, même si une station RDS est captée.
• Il peut y avoir une différence entre l'heure réglée par la fonction CT et l'heure réelle.

Autres fonctions

Vous pouvez également commander l'appareil à l'aide d'une télécommande rotative (optionnelle).

Utilisation du satellite de commande

Commencez par apposer l'étiquette appropriée suivant la position de montage du satellite de commande.

Le satellite de commande fonctionne par pression sur les touches et/ou par rotation des commandes.

Par pression sur les touches

Tournez la commande VOL pour régler le volume.

Appuyez sur Pour
SOURCE	changer de source (Radio/CD)/Mettre l’appareil sous tension
MODE	changer de bande radio
ATT	atténuer le son
OFF*	interrompre la lecture d’un disque ou la réceptionradio/mettre l’appareil hors tension
SEL	régler et sélectionner
DSPL	afficher une autre rubrique

* Si le contact de votre véhicule n'est pas doté d'une position ACC (accessoires), après avoir coupé le moteur, veillez à maintenir la touche OFF enfoncée jusqu'à ce que l'affichage disparaisse.

Par rotation de la commande

Tournez la commande et relâchez-la pour :

– passer d'une plage à l'autre. - régler automatiquement des stations de radio.

Tournez la commande, maintenez-la et relâchez-la pour :

• avancer ou reculer rapidement dans une plage. – trouver une station manuellement.

Par pression sur la commande et rotation

Exercez une pression sur la commande et tournez-la pour :

– recevoir les stations présélectionnées.

Modification du sens de fonctionnement

Le sens de fonctionnement des commandes est réglé par défaut comme indiqué sur l'illustration ci-dessous.

Si vous devez monter le satellite de commande du côté droit de la colonne de direction, vous pouvez inverser le sens de fonctionnement.

Appuyez sur SEL pendant 2 secondes tout en maintenant la commande VOL enfoncée.

Réglage de la balance gauche-droite et de l'équilibre avant-arrière

Vous pouvez régler la balance gauche-droite et l'équilibre avant-arrière.

1 Appuyez plusieurs fois sur SEL jusqu'à ce que l'indication « BAL » ou « FAD » apparaisse.

A chaque pression sur la touche SEL, le paramètre change comme suit :

LOW* → MID* → HI* →

BAL (gauche-droite) →

FAD (avant-arrière)

* Lorsque EQ3 est activé (page 18).

2 Appuyez sur la touche de volume +/- pour régler le paramètre sélectionné.

Remarque

Effectuez ce réglage dans les 3 secondes après avoir sélectionné le paramètre.

Atténuation rapide du son

Appuyez sur ATT.

L'indication « ATT-ON » s'affiche brièvement, puis « ATT » s'affiche dans la fenêtre d'affichage.

Pour restaurer le niveau de volume précédent, appuyez de nouveau sur la touche ATT.

Conseil

Lorsque le câble d'interface d'un téléphone de véhicule est raccordé au fil ATT, l'appareil réduit le volume automatiquement lors d'un appel téléphonique entrant (fonction ATT téléphone).

Modification des réglages du son et de l'affichage

Les paramètres suivants peuvent être réglés :

• AMBER/GREEN ^*1 — permet de régler la couleur de l'éclairage sur orange ou vert. • CT (heure) (page 15) • A.SCRL (défilement automatique)*2 (page 9).
• DEMO *3 — permet d'activer ou de désactiver le mode de démonstration.

- Sélectionnez « ON » pour activer le mode de démonstration (la démonstration commence environ 10 secondes après la mise hors tension de l'appareil).

- Sélectionnez « OFF » pour désactiver le mode de démonstration.

- BEEP — pour activer ou désactiver le bip sonore.

Sélection du paramètre souhaité

Appuyez simultanément sur la touche SEL et sur la touche souhaitée.

SEL + 1 : AMBER/GREEN*1

SEL + 2 : CT

SEL + 3 : A.SCRL*2

SEL + 4 : DEMO*3

SEL + 6 : BEEP

*1 CDX-S2000C uniquement *2 Lorsque aucun CD n'est en cours de lecture, ce paramètre ne s'affiche pas. *3 Lorsque l'appareil est mis hors tension.

Remarque

Les paramètres affichés diffèrent selon la source.

Pour annuler le paramètre, appuyez de nouveau simultanément sur la touche SEL et sur la touche correspondante.

Réglage de l'égaliseur (EQ3)

Vous pouvez sélectionner une courbe d'égaliseur pour 7 types de musique (XPLOD, VOCAL, CLUB, JAZZ, NEW AGE, ROCK, CUSTOM, et OFF (égaliseur désactivé)).

Vous pouvez sauvegarder un réglage d'égaliseur différent pour chaque source.

Sélection de la courbe d'égaliseur

1. Appuyez sur SOURCE pour sélectionner une source (Radio ou CD). 2. Appuyez plusieurs fois sur EQ3 jusqu'à ce que la courbe d'égaliseur souhaitée s'affiche.

À chaque pression sur la touche EQ3, le paramètre change.

Pour annuler l'effet de l'égaliseur, sélectionnez « OFF ».

Réglage de la courbe de l'égaliseur

Vous pouvez mémoriser et régler les paramètres de l'égaliseur pour différentes gammes de tonalité.

1. Appuyez sur SOURCE pour sélectionner une source (Radio ou CD). 2. Appuyez plusieurs fois sur EQ3 pour sélectionner la courbe d'égaliseur souhaitée. 3. Réglage de la courbe d'égaliseur.

① Appuyez plusieurs fois sur SEL pour sélectionner la plage de tonalité souhaitée. À chaque pression sur SEL, la plage de tonalité change.

LOW → MID → HI (→ BAL → FAD)

② Appuyez plusieurs fois sur la touche de volume +/- pour régler le niveau de volume souhaité.

Le niveau de volume peut être réglé par incréments de 1 dB, de -10 dB à +10 dB.

③ Répétez les étapes ① et ② pour régler la courbe de l'égaliseur.

Pour restaurer la courbe par défaut de l'égaliseur, appuyez sur la touche SEL pendant 2 secondes.

Après 3 secondes, l'affichage revient en mode de lecture normal.

Remarque

Lorsque EQ3 est réglé sur « OFF », vous ne pouvez pas régler les paramètres de courbe de l'égaliseur.

Informations complémentaires

Entretien

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont la capacité, en ampères, correspond à la valeur indiquée sur l'ancien fusible. Si le fusible fond, vérifiez le branchement de l'alimentation et remplacez le fusible. Si le nouveau fusible fond, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre revendeur Sony le plus proche.

Avertissement

Ne jamais utiliser de fusible dont la capacité en ampères dépasse celle du fusible fourni avec l'appareil, car vous risqueriez d'endommager ce dernier.

Suite à la page suivante →

Nettoyage des connecteurs

L'appareil peut ne pas fonctionner correctement si les connecteurs entre l'appareil et la façade sont souillés. Pour éviter cette situation, enlevez la façade (page 7) et nettoyez les connecteurs à l'aide d'un coton-tige imbibé d'alcool. N'exercez pas une pression trop forte, sinon les connecteurs peuvent être endommagés.

Arrière de la façade

Remarques

• Pour des raisons de sécurité, coupez le moteur avant de nettoyer les connecteurs et retirez la clé du contact.
• Ne touchez jamais les connecteurs directement avec les doigts ou avec un objet métallique.

Remplacement de la pile au lithium

Dans des conditions d'utilisation normales, une pile dure environ 1 an. (En fonction des conditions d'utilisation, sa durée de vie peut être plus courte.) Lorsque la pile est faible, la portée de la mini-commande diminue. Remplacez la pile par une nouvelle pile au lithium CR2025. L'utilisation de tout autre type de pile entraîne un risque d'incendie ou d'explosion.

Remarques sur la pile au lithium

• Tenez la pile au lithium hors de la portée des enfants. En cas d'ingestion de la pile, consultez immédiatement un médecin.
• Essuyez la pile avec un chiffon sec pour assurer un bon contact.
• Veillez à respecter la polarité lors de l'installation de la pile.
• Ne tenez pas la pile avec des pinces métalliques, car cela pourrait entraîner un court-circuit.

ATTENTION

Utilisée de façon incorrecte, la pile peut exploser. Ne pas la recharger, la démonter ni la jeter au feu.

Démontage de l'appareil

1 Retirez le tour de protection.

① Retirez la façade (page 7). ② Insérez les clés de déblocage dans le tour de protection.

Orientez correctement la clé de déblocage.

③ Tirez sur les clés de déblocage pour retirer le tour de protection.

2 Retirez l'appareil.

① Insérez les deux clés de déblocage simultanément jusqu'au déclic.

② Tirez sur les clés de déblocage pour extraire l'appareil.

③ Faites glisser l'appareil en dehors de son support.

Rapport signal/bruit	120 dB
Réponse en fréquence	10 – 20 000 Hz
Pleurage et scintillement	En dessous du seuil mesurable

Radio

FM

Plage de syntonisation	87,5 – 108,0 MHz
Borne d’antenne	Connecteur d’antenne externe
Fréquence intermédiaire	10,7 MHz/450 kHz
Sensibilité utile	9 dBf
Sélectivité	75 dB à 400 kHz
Rapport signal/bruit	67 dB (stéréo),69 dB (mono)
Distorsion harmonique à 1 kHz
	0,5 % (stéréo),0,3 % (mono)
Séparation	35 dB à 1 kHz
Réponse en fréquence	30 – 15 000 Hz

PO/GO

Plage de syntonisation	PO : 531 – 1 602 kHzGO : 153 – 279 kHz
Borne d'antenne	Connecteur d'antenne externe
Fréquence intermédiaire	10,7 MHz/450 kHz
Sensibilité	PO : 30 μVGO : 40 μV

Amplificateur de puissance

Sorties	Sorties de haut-parleurs(connecteurs de sécurité)
Impédance des haut-parleurs	4 – 8 ohms
Puissance de sortie maximale	50 W × 4 (à 4 ohms)

Généralités

Sorties	Sorties audio (arrière)Borne de commande derelais d’antenne électriqueBorne de commande del’amplificateur de puissance
Entrées	Borne de commande ATTtéléphoneEntrée de la mini-télécommandeBorne d’entrée de l’antenne
Commandes de tonalité	Bas : ± 10 dB à 60 Hz (XPLOD)Moyen : ± 10 dB à 1 kHz (XPLOD)Haut : ± 10 dB à 10 kHz (XPLOD)
Alimentation requise	Batterie de voiture 12 V CC(masse négative)
Dimensions	Environ 178 × 50 × 176 mm( l/h/p )
Dimensions du support	Environ 182 × 53 × 161 mm( l/h/p )
Poids	Environ 1,2 kg
Accessoires fournis	Composants destinés àl’installation et auraccordement ( 1 jeu)Etui pour la façade ( 1 )
Accessoires optionnels	Mini-télécommandeRM-X114Satellite de commandeRM–X4S

La conception et les spécifications sont sujettes à modification sans préavis.

Dépannage

La liste de contrôle suivante vous aidera à remédier aux problèmes que vous pourriez rencontrer avec cet appareil.

Avant de passer en revue la liste de contrôle ci-dessous, vérifiez les procédures de raccordement et d'utilisation.

Généralités

Aucun son.

• Appuyez sur la touche de volume + pour régler le volume. • Désactivez la fonction ATT.
• Dans un système à 2 haut-parleurs, réglez la commande d'équilibre avant-arrière sur la position médiane.

Le contenu de la mémoire a été effacé.

• La touche RESET a été enfoncée. → Recommencez la procédure d'enregistrement dans la mémoire.
• Le cordon d'alimentation ou la pile a été déconnecté(e).
• Le cordon d'alimentation n'est pas connecté correctement.

Aucun bip n'est émis.

• Le bip est désactivé (page 18).
• Un amplificateur de puissance en option est raccordé et vous n'utilisez pas l'amplificateur intégré.

L'affichage disparaît de la fenêtre d'affichage ou il ne s'affiche pas.

• L'affichage est désactivé si vous maintenez la touche OFF enfoncée. → Maintenez de nouveau la touche OFF enfoncée jusqu'à ce que l'affichage apparaisse.
• Retirez la façade et nettoyez les connecteurs. Voir la section « Nettoyage des connecteurs » (page 20) pour plus de détails.

Les stations mémorisées et l'heure sont effacées.

Le fusible a fondu.

Émission de bruits lorsque la clé de contact est en position ON, ACC ou OFF.

Les fils ne sont pas raccordés correctement au connecteur d'alimentation du véhicule destiné aux accessoires.

L'appareil n'est pas alimenté.

• Vérifiez le raccordement. Si tout est en ordre, vérifiez le fusible.
• Le véhicule n'est pas équipé d'une position ACC. → Appuyez sur SOURCE (ou insérez un disque) pour activer l'appareil.

L'appareil est alimenté en continu.

Le véhicule n'est pas équipé d'une position ACC.

L'antenne électrique ne se déploie pas.

L'antenne électrique ne dispose pas d'un boîtier de relais.

Lecture de CD

Impossible d'introduire un disque.

• Un autre CD est déjà en place.
• Le CD a été introduit en forçant à l'envers ou dans le mauvais sens.

La lecture ne commence pas.

• Le CD est défectueux ou sale. - Il s'agit d'un CD-R ou CD-RW non finalisé. - Vous avez essayé de lire un CD-R ou CD-RW qui n'est pas conçu pour une utilisation audio. - Certains CD-R ou CD-RW peuvent ne pas être lus en raison de l'appareil utilisé pour l'enregistrement ou de l'état du disque.

Un disque est automatiquement éjecté.

La température ambiante dépasse 50 °C.

Les touches de commande sont inopérantes.

Impossible d'éjecter le CD.

Appuyez sur la touche RESET.

Le son est irrégulier en raison de vibrations.

• L'appareil est installé suivant un angle de plus de 45°.
• L'appareil n'est pas installé à un endroit suffisamment stable du véhicule.

Le son saute.

Le disque est encrassé ou défectueux.

Suite à la page suivante →

Réception radio

Impossible de capter une présélection.

• Enregistrez la fréquence correcte dans la mémoire.
• Le signal capté est trop faible.

Impossible de capter des stations. Le son comporte des parasites.

• Raccordez un fil de commande d'antenne électrique (bleu) ou un fil d'alimentation d'accessoire (rouge) au câble d'alimentation de l'amplificateur d'antenne du véhicule (uniquement lorsque votre véhicule est doté d'une antenne FM/PO/GO intégrée dans la fenêtre arrière/latérale).
• Vérifiez le raccordement de l'antenne du véhicule.
• L'antenne automatique ne se déploie pas. → Vérifiez le raccordement du câble de commande de l'antenne électrique. • Vérifiez la fréquence.

Le réglage automatique des stations est impossible.

• Le mode de recherche locale est réglé sur « ON ». → Réglez le mode de recherche locale sur « OFF » (page 11).
• Le signal capté est trop faible. → Réglez manuellement la fréquence.

L'indication « ST » clignote.

• Réglez la fréquence correctement.
• Le signal capté est trop faible. → Réglez le mode de réception mono sur « ON » (page 11).

Une émission stéréo est entendue en mono.

L'appareil est en mode de réception mono.

→ Désactivez le mode de réception mono (page 11).

Fonction RDS

Une recherche (SEEK) commence après quelques secondes d'écoute.

La station ne diffuse pas de programmes de radioguidage ou le signal capté est faible. → Appuyez plusieurs fois sur la touche TA jusqu'à ce que l'indication « TA-OFF » apparaisse.

Aucun message de radioguidage.

• Activez « TA ».
• La station n'émet pas de messages de radioguidage, malgré l'indication TP. → Réglez la fréquence pour capter une autre station.

PTY affiche « - - - - - - - ».

• La station actuellement captée n'est pas une station RDS.
• Les données RDS n'ont pas été reçues.
• La station ne spécifie pas le type d'émission.

Affichage des erreurs et messages

Affichage des erreurs

Les indications suivantes clignotent pendant environ 5 secondes et une alarme retentit.

ERROR

• Le CD est sale ou inséré à l'envers. → Nettoyez le CD ou insérez-le correctement. - Le CD ne peut pas être lu en raison de certains problèmes. → Insérez un autre CD.

FAILURE

Les haut-parleurs ou les amplificateurs ne sont pas raccordés correctement.

→ Reportez-vous au manuel d'installation de cet appareil pour vérifier les raccordements.

HI TEMP

La température ambiante dépasse 50 °C. → Attendez que la température descende en dessous de 50 °C.

OFFSET

Il est possible qu'il y ait un problème de fonctionnement.

→ Vérifiez le raccordement. Si le message d'erreur reste affiché, consultez votre revendeur Sony le plus proche.

RESET

Le lecteur CD ne peut pas fonctionner en raison de certains problèmes.

→ Appuyez sur la touche RESET de l'appareil.

Messages

L.SEEK +/-

Le mode de recherche locale est activé en cours de recherche automatique des fréquences (page 11).

NO AF

Il n'existe aucune fréquence alternative pour la station actuelle.

« L L L L » OU « γ γ γ γ »

Vous avez atteint le début ou la fin du disque et vous ne pouvez pas aller plus loin.

Si ces solutions ne permettent pas d'améliorer la situation, consultez votre revendeur Sony le plus proche.

Félicitations !
