Produkttyp	CD-Autoradio mit RDS-Tuner
Marke	Sony
Modell	CDX-S2000
Maße (B × H × T)	178 × 50 × 176 mm
Gewicht	1,2 kg
Stromversorgung	12 V DC, negative Masse
Maximale Ausgangsleistung	50 W × 4 (an 4 Ohm)
Kompatibler CD-Player	Audio-CD, CD-R, CD-RW (Audio)
Frequenzgang (CD)	10 – 20 000 Hz
Signal-Rausch-Verhältnis (CD)	120 dB
Radiotuner	UKW (87,5 – 108 MHz), MW, LW
RDS-Funktionen	AF, TA/TP, PTY, CT, REG, PI Seek
Integrierter Equalizer	EQ3 mit 7 Klangprofilen (XPLOD, VOCAL, CLUB, JAZZ, NEW AGE, ROCK, CUSTOM)
Display	CD TEXT, automatischer Bildlauf langer Namen
Klangeinstellungen	Balance (BAL), Fader (FAD), Bass/Mitten/Höhen
Abnehmbare Frontplatte	Ja, mit Diebstahlwarnung
Kompatible Fernbedienungen	Mini-Fernbedienung RM-X114, Befehlssatellit RM-X4S (optional)
Sicherung	10 A
Batterie der Mini-Fernbedienung	Lithium CR2025
Wartung	Reinigung der Kontakte mit Alkohol, Austausch der Sicherung
Mitgeliefertes Zubehör	Installations- und Anschlusskit, Etui für Frontplatte

Häufig gestellte Fragen - CDX-S2000 SONY

Wie setze ich das Autoradio Sony CDX-S2000 zurück?

Entfernen Sie die Frontplatte und drücken Sie mit einem spitzen Gegenstand (z.B. Kugelschreiber) auf die Taste RESET an der Vorderseite des Geräts. Achtung: Dadurch werden Uhrzeit und gespeicherte Sender gelöscht.

Wie stelle ich die Uhr ein?

Drücken Sie DSPL für 2 Sekunden. Die Stunden blinken: Stellen Sie mit der Lautstärketaste +/- ein, drücken Sie dann SEL, um zu den Minuten zu wechseln. Stellen Sie die Minuten ein und bestätigen Sie mit DSPL.

Wie entferne ich die Frontplatte zur Sicherheit?

Drücken Sie OFF (halten Sie gedrückt, bis das Gerät ausgeschaltet ist, falls keine ACC-Position), dann drücken Sie die Entriegelungstaste (⚠) und ziehen Sie die Frontplatte zu sich hin. Bewahren Sie sie im mitgelieferten Etui auf.

Warum wird die CD nicht abgespielt oder springt sie?

Überprüfen Sie, ob die Disc verschmutzt, zerkratzt oder falsch herum eingelegt ist. CD-R/RW müssen finalisiert sein. Wenn das Problem weiterhin besteht, reinigen Sie die Kontakte der Frontplatte (mit einem in Alkohol getränkten Wattestäbchen) oder setzen Sie das Gerät zurück.

Wie verwende ich die RDS-Funktion für Verkehrsinformationen?

Drücken Sie die Taste TA, bis TA-ON angezeigt wird. Das Gerät sucht automatisch nach Sendern, die Verkehrsdurchsagen ausstrahlen. Die Lautstärke kann voreingestellt werden, indem Sie nach der Einstellung 2 Sekunden lang TA drücken.

Wie speichere ich einen Radiosender?

Wählen Sie den gewünschten Sender aus, drücken Sie dann die Zahlentaste (1-6) 2 Sekunden lang, bis MEM erscheint. Der Sender ist auf dieser Taste gespeichert.

Was tun, wenn das Display aus bleibt?

Halten Sie die Taste OFF gedrückt, bis das Display wieder erscheint. Wenn dies nicht funktioniert, reinigen Sie die Kontakte zwischen Frontplatte und Gerät.

Wie stelle ich den Equalizer ein?

Drücken Sie SOURCE, um die Quelle auszuwählen, drücken Sie dann mehrmals EQ3, um ein Klangprofil auszuwählen (ROCK, JAZZ usw.). Zur Anpassung drücken Sie SEL, um LOW/MID/HI auszuwählen, und stellen Sie mit der Lautstärke ein.

Wie ersetze ich die Batterie der Mini-Fernbedienung?

Öffnen Sie das Batteriefach, entfernen Sie die alte Batterie und legen Sie eine Lithiumbatterie CR2025 unter Beachtung der Polarität ein. Bewahren Sie die Batterie außerhalb der Reichweite von Kindern auf.

Was bedeutet die Meldung 'ERROR' auf dem Bildschirm?

Die CD ist verschmutzt, falsch herum eingelegt oder nicht lesbar. Reinigen Sie die Disc, überprüfen Sie die Einlegerichtung oder legen Sie eine andere CD ein. Wenn das Problem weiterhin besteht, drücken Sie RESET.

BEDIENUNGSANLEITUNG CDX-S2000 SONY

Bedienungsanleitung ____ DE

Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass vollständig auszufüllen. Dieser befindet sich auf der hinteren Umschlagseite dieser Bedienungsanleitung.

Zur Installation und zum Anschluss siehe die mitgelieferte Installations-/Anschlussanleitung.

Danke, dass Sie sich für diesen CD-Player von Sony entschieden haben. Sie haben folgende zusätzliche Möglichkeiten, um die vielfältigen Funktionen des Geräts noch besser nutzen zu können:

• CD TEXT-Informationen (werden bei der Wiedergabe einer CD mit CD TEXT* angezeigt)
• Gesondert erhältliches Bedienungszubehör

Kartenfernbedienung RM-X114

Joystick RM-X4S

* Eine CD mit CD TEXT ist eine Audio-CD, die Informationen wie den Namen der CD, den Namen des Interpreten und die Namen der Titel enthält. Diese Daten sind auf der CD aufgezeichnet.

Dieses Etikett befindet sich an der Unterseite des Gehäuses.

Inhalt

Lage und Funktion der Teile und Bedienelemente 4

Sicherheitsmaßnahmen 5

Hinweise zu CDs....6

Vorbereitungen

Zurücksetzen des Geräts 7

Abnehmen der Frontplatte....7

Einstellen der Uhr 8

CD-Player

Wiedergeben einer CD 9

Informationen im Display ..... 9

Wiederholtes Wiedergeben von Titeln — Repeat Play .... 10

Wiedergeben von Titeln in willkürlicher Reihenfolge — Shuffle Play .... 10

Radio

Automatisches Speichern von Radiosendern — BTM (Best Tuning Memory)....10

Einstellen gespeicherter Sender.....11

Speichern bestimmter Radiosender ..... 11

RDS

Übersicht über RDS....12

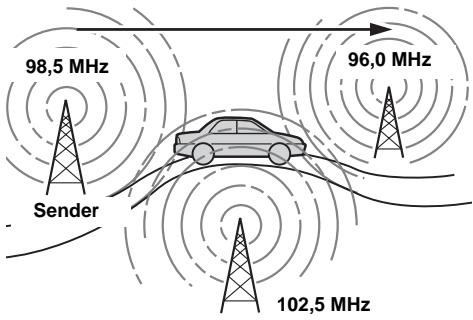

Automatisches Neueinstellen von Sendern für optimale Empfangsqualität — AF (Alternative Frequencies) ..... 12

Empfangen von Verkehrsdurchsagen — TA (Traffic Announcement)/TP (Traffic Programme) .... 13

Speichern von RDS-Sendern zusammen mit der AF- und TA-Einstellung....14

Einstellen von Sendern nach Programmtyp — PTY (Programme Types)....14

Automatisches Einstellen der Uhr — CT (Clock Time) ..... 15

Weitere Funktionen

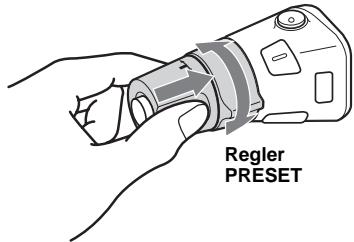

Der Joystick 16

Einstellen der Balance und des Faders .... 17

Schnelles Dämpfen des Tons ..... 17

Wechseln der Klang- und Anzeigeeinstellungen.... 17

Einstellen des Equalizers (EQ3)....18

Weitere Informationen

Wartung 19

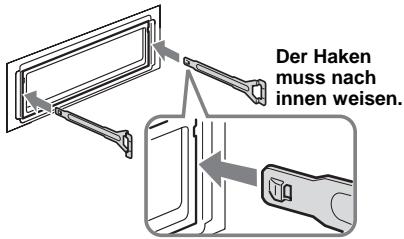

Ausbauen des Geräts. 21

Technische Daten 22

Störungsbehebung.... 23

Fehleranzeigen/Meldungen.... 25

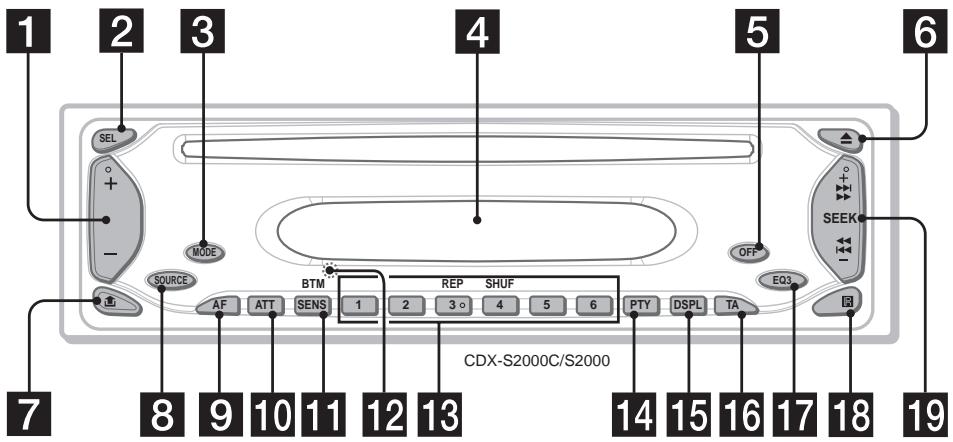

Lage und Funktion der Teile und Bedienelemente

Näheres finden Sie auf den angegebenen Seiten.

1 Lautstärketaste +/- 2 Taste SEL (Auswählen)

Auswählen von Optionen.

3 Taste MODE

Wechseln des Betriebsmodus.

4 Display 5 Taste OFF (Stopp/Ausschalten)* 7, 9 6 Taste ▲ (Auswerfen) 9 7 Taste ⬆ (Lösen der Frontplatte) 7 8 Taste SOURCE (Einschalten/Radio/CD)

Auswählen der Tonquelle.

9 Taste AF 12, 13, 14 10 Taste ATT (Dämpfen des Tons) 17 11 Taste SENS/BTM 10, 11, 14 12 Taste RESET (befindet sich an der Vorderseite des Geräts hinter der Frontplatte) 7 13 Zahlentasten

Radio:

Speichern der gewünschten Sender auf den einzelnen Zahlentasten.

CD:

③: REP 10 ④: SHUF 10

14 Taste PTY (Programmtypauswahl) 15 15 Taste DSPL (Ändern des Anzeigemodus) 9, 12 16 Taste TA 13, 14 17 Taste EQ3 18 18 Empfänger für die Kartenfernbedienung

19 Taste SEEK +/-

Radio:

Automatisches/manuelles Einstellen von Sendern.

CD:

Überspringen von Titeln/Vorwärts- bzw. Rückwärtssuchen in einem Titel.

* Warnhinweis zur Installation des Geräts in einem Auto mit Zündschloss ohne Zubehörposition ACC oder I

Nachdem Sie die Zündung ausgeschaltet haben, halten Sie am Gerät unbedingt OFF gedrückt, bis die Anzeige ausgeblendet wird.

Andernfalls wird die Anzeige nicht ausgeschaltet und der Autobatterie wird Strom entzogen.

Kartenfernbedienung RM-X114 (gesondert erhältlich)

Die entsprechenden Tasten auf der Kartenfernbedienung haben dieselbe Funktion wie die Tasten an diesem Gerät.

1 Taste DSPL 2 Taste MENU* 3 Taste SOURCE 4 Tasten SEEK (+/-) 5 Taste SOUND 6 Taste OFF 7 Tasten VOL (+/-) 8 Taste MODE 9 Taste LIST* 10 Tasten DISC*/PRESET (+/-) 11 Taste ENTER* 12 Taste ATT

* Funktion bei diesem Gerät nicht verfügbar

Hinweis

Wenn Sie die Anzeige ausblenden, indem Sie OFF drücken, können Sie das Gerät nicht mit der Kartenfernbedienung bedienen. Drücken Sie zunächst SOURCE am Gerät oder legen Sie eine CD ein, um das Gerät zu aktivieren.

Tipp

Informationen zum Austauschen der Batterie finden Sie unter „Austauschen der Lithiumbatterie“ (Seite 20).

Sicherheitsmaßnahmen

• Wenn das Fahrzeug längere Zeit in direktem Sonnenlicht geparkt war, lassen Sie das Gerät etwas abkühlen, bevor Sie es einschalten.
• Motorantennen werden automatisch ausgefahren, wenn das Gerät eingeschaltet wird.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Feuchtigkeitskondensation

Bei Regen oder bei sehr hoher Luftfeuchtigkeit kann sich auf den Linsen im Inneren des Geräts und im Display Feuchtigkeit niederschlagen. In diesem Fall funktioniert das Gerät nicht mehr richtig. Nehmen Sie die CD heraus und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist.

So bewahren Sie die hohe Tonqualität

Achten Sie darauf, keine Säfte oder andere zuckerhaltige Getränke auf das Gerät oder die CDs zu verschütten.

Hinweise zu CDs

• Berühren Sie nicht die Oberfläche von CDs, damit diese nicht verschmutzt werden. Fassen Sie CDs nur am Rand an.
• Bewahren Sie CDs in ihrer Hülle oder in den CD-Magazinen auf, wenn sie nicht abgespielt werden.
• Schützen Sie CDs vor Hitze bzw. hohen Temperaturen. Lassen Sie sie nicht in geparkten Autos, auf dem Armaturenbrett oder auf der Hutablage liegen.

- Bringen Sie keine Aufkleber auf CDs an und verwenden Sie keine CDs mit Rückständen von Tinte oder Klebstoffen. Solche CDs drehen sich beim Betrieb möglicherweise nicht mehr und führen zu einer Fehlfunktion oder können beschädigt werden.

• Verwenden Sie keine CDs, an denen Etiketten oder Aufkleber angebracht sind. Bei Verwendung solcher CDs kann es zu folgenden Fehlfunktionen kommen: – Die CD lässt sich nicht auswerfen, weil sich ein Etikett oder Aufkleber gelöst hat und den Auswurfmechanismus blockiert. – Die Audiodaten werden nicht korrekt gelesen (z. B. Tonsprünge bei der Wiedergabe, keine Wiedergabe), weil ein Etikett oder Aufkleber durch Wärmeeinwirkung geschrumpft ist und die CD sich verzogen hat.
• CDs mit außergewöhnlichen Formen (z. B. herzförmige, quadratische oder sternförmige CDs) können mit diesem Gerät nicht wiedergegeben werden. Falls Sie es doch versuchen, kann das Gerät beschädigt werden. Verwenden Sie solche CDs nicht.
• Single-CDs (8-cm-CDs) können ebenfalls nicht verwendet werden.

- Reinigen Sie CDs vor dem Abspielen mit einem handelsüblichen Reinigungstuch. Wischen Sie dabei von der Mitte nach außen. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatik-Sprays für Schallplatten.

Hinweise zu CD-Rs/CD-RWs

- Mit diesem Gerät können Sie CD-Rs (beschreibbare CDs) sowie CD-RWs (wiederbeschreibbare CDs), die als Audio-CDs konzipiert sind, wiedergeben lassen. An folgenden Markierungen können Sie CD-Rs bzw. CD-RWs, die als Audio-CDs konzipiert sind, erkennen.

Folgende Markierungen kennzeichnen Datenträger, die nicht für die Audiowiedergabe geeignet sind.

• Je nach dem Gerät, mit dem die CD-R/CD-RW bespielt wurde, oder dem Zustand der CD-R/CD-RW selbst ist eine Wiedergabe mit diesem Gerät nicht in jedem Fall möglich.
• Eine noch nicht abgeschlossene* CD-R/CD-RW kann nicht wiedergegeben werden.

* Dieser Vorgang ist notwendig, damit eine bespielte CD-R/CD-RW auf einem Audio-CD-Player abgespielt werden kann.

Vorbereitungen

Zurücksetzen des Geräts

Bevor Sie das Gerät zum ersten Mal benutzen oder wenn Sie die Autobatterie ausgetauscht haben oder die Verbindungen wechseln, müssen Sie das Gerät zurücksetzen.

Nehmen Sie die Frontplatte ab und drücken Sie die Taste RESET mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber.

Hinweis

Wenn Sie die Taste RESET drücken, werden die eingestellte Uhrzeit und einige weitere gespeicherte Einstellungen gelöscht.

Abnehmen der Frontplatte

Um einem Diebstahl des Geräts vorzubeugen, kann die Frontplatte abgenommen werden.

Warnton

Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne die Frontplatte abzunehmen, ertönt einige Sekunden lang ein Warnton.

Wenn Sie einen gesondert erhältlichen Verstärker anschließen und den integrierten Verstärker nicht benutzen, wird der Signalton deaktiviert.

1 Drücken Sie OFF *.

Die CD-Wiedergabe bzw. der Radioempfang wird beendet. Die Tastenbeleuchtung und das Display bleiben eingeschaltet.

* Wenn Ihr Fahrzeug nicht über ein Zündschloss mit Zubehörposition (ACC oder I) verfügt, halten Sie zum Ausschalten des Geräts unbedingt OFF gedrückt, bis die Anzeige ausgeblendet wird. Andernfalls wird der Autobatterie weiterhin Strom entzogen.

2 Drücken Sie auf ⚙️ und ziehen Sie die Frontplatte dann auf sich zu.

Hinweise

• Wenn Sie die Frontplatte bei eingeschaltetem Gerät abnehmen, schaltet sich das Gerät automatisch aus, um eine Beschädigung der Lautsprecher zu vermeiden.
• Lassen Sie die Frontplatte nicht fallen und drücken Sie nicht zu stark auf die Frontplatte und das Display.
• Schützen Sie die Frontplatte vor Hitze bzw. hohen Temperaturen und vor Feuchtigkeit. Lassen Sie sie nicht in geparkten Autos, auf dem Armaturenbrett oder auf der Hutablage liegen.

Tipp

Bewahren Sie die Frontplatte im mitgelieferten Behälter auf, wenn Sie sie bei sich tragen.

Anbringen der Frontplatte

Setzen Sie Teil Ⓐ der Frontplatte wie abgebildet an Teil Ⓑ am Gerät an und drücken Sie dann die linke Seite hinein, bis sie mit einem Klicken einrastet.

Legen Sie auf der Innenseite der Frontplatte nichts ab.

Einstellen der Uhr

Die Uhr zeigt die Uhrzeit im 24-Stunden-Format digital an.

Beispiel: Einstellen der Uhr auf 10:08

1 Drücken Sie 2 Sekunden lang DSPL. Die Stundenanzeige blinkt.

① Stellen Sie mit der Lautstärketaste +/- die Stunden ein. ② Drücken Sie SEL. Die Minutenanzeige blinkt. ③ Stellen Sie mit der Lautstärketaste +/- die Minuten ein.

2 Drücken Sie DSPL.

Die Uhr beginnt zu laufen. Wenn Sie die Uhreinstellung vorgenommen haben, erscheint im Display wieder die Anzeige für den normalen Wiedergabemodus.

Tipp

Mithilfe der RDS-Funktion können Sie die Uhr auch automatisch einstellen lassen (Seite 15).

CD-Player

Wiedergeben einer CD

Legen Sie eine CD mit der beschrifteten Seite nach oben ein.

Die Wiedergabe beginnt automatisch.

Wenn bereits eine CD eingelegt ist, drücken Sie zum Starten der Wiedergabe SOURCE so oft, bis „CD“ erscheint.

Funktion	Drücken Sie
Stoppen der Wiedergabe	▲ oder OFF
Auswerfen der CD	▲
Überspringen von Titeln– Automatischer Musiksensor	SEEK (-/+) (◄◄/►►) [pro Titel einmal]
Vorwärts-/ Rückwärtssuchen– Manuelle Suche	SEEK (-/+) (◄◄/►►) [bis zur gewünschten Stelle gedrückt halten]

Hinweise

• Wenn der erste oder letzte Titel auf einer CD wiedergegeben wird und Sie SEEK (-) oder SEEK (+) drücken, beginnt die Wiedergabe des letzten bzw. ersten Titels auf der CD.
• Wenn der letzte Titel auf der CD abgespielt wurde, startet die Wiedergabe wieder mit dem ersten Titel der CD.

Informationen im Display

Wenn die CD bzw. der Titel wechselt, wird der gespeicherte Name*1, falls vorhanden, der neuen CD bzw. des neuen Titels automatisch angezeigt. Wenn A.SCRL (Auto Scroll) auf „ON“ gesetzt ist, laufen Namen mit mehr als 8 Zeichen im Display durch und werden auf diese Weise ganz angezeigt (Seite 17).

Tonquelle

Funktion	Drücken Sie
Wechseln der angezeigten Informationen	DSPL

*1 Wenn Sie (DSPL) drücken, wird mit „NO NAME“ angezeigt, dass kein gespeicherter Name zum Anzeigen vorhanden ist. *2 Nur bei CDs, bei denen die CD TEXT-Informationen den Namen des Interpreten enthalten.

Hinweise

• Einige Zeichen können nicht angezeigt werden. Buchstaben und andere Zeichen, die nicht angezeigt werden können, erscheinen als „*“.
• Bei einigen CDs mit außergewöhnlich langem CD TEXT laufen die Informationen unter Umständen nicht im Display durch und werden daher nicht ganz angezeigt.
• Mit diesem Gerät kann der Name des Interpreten nicht einzeln für jeden Titel einer CD mit CD TEXT angezeigt werden.

Tipp

Wenn A.SCRL (Auto Scroll) auf „OFF“ gesetzt ist und die CD bzw. der Titel wechselt, läuft der Name der CD bzw. des Titels nicht im Display durch.

Wiederholtes Wiedergeben von Titeln

— Repeat Play

Der aktuelle Titel wird automatisch wiederholt wiedergegeben, wenn das Ende erreicht ist.

Drücken Sie während der Wiedergabe ③ (REP) so oft, bis „REP-ON“ im Display erscheint.

Repeat Play beginnt.

Wenn Sie wieder in den normalen Wiedergabemodus schalten möchten, wählen Sie „REP-OFF“.

Wiedergeben von Titeln in willkürlicher Reihenfolge

— Shuffle Play

Sie können die Titel auf der aktuellen CD in willkürlicher Reihenfolge wiedergeben lassen.

Drücken Sie während der Wiedergabe ④ (SHUF) so oft, bis „SHUF-ON“ im Display erscheint.

Shuffle Play beginnt.

Wenn Sie wieder in den normalen Wiedergabemodus schalten möchten, wählen Sie „SHUF-OFF“.

Radio

Für jeden Frequenzbereich (FM1, FM2, FM3, MW und LW) können Sie bis zu 6 Sender speichern.

Achtung

Wenn Sie während der Fahrt Sender einstellen, sollten Sie die BTM-Funktion verwenden. Andernfalls besteht Unfallgefahr.

Automatisches Speichern von Radiosendern

Das Gerät wählt im ausgewählten Frequenzbereich die Sender mit den stärksten Signalen aus und speichert diese in der Reihenfolge ihrer Frequenzen.

1 Drücken Sie mehrmals SOURCE, um das Radio auszuwählen. 2 Drücken Sie mehrmals MODE, um den Frequenzbereich auszuwählen. 3 Drücken Sie 2 Sekunden lang (BTM).

Das Gerät speichert die Sender in der Reihenfolge ihrer Frequenzen auf den Zahlentasten.

Ein Signalton ist zu hören und die Einstellung wird gespeichert.

Hinweise

• Wenn aufgrund schwacher Signale nur wenige Sender in guter Qualität zu empfangen sind, bleiben auf einigen Stationstasten die vorher gespeicherten Sender erhalten.
• Wird im Display eine Nummer angezeigt, beginnt das Gerät beim Speichern von Sendern mit der angezeigten Nummer.

Einstellen gespeicherter Sender

1 Drücken Sie mehrmals SOURCE, um das Radio auszuwählen. 2 Drücken Sie mehrmals MODE, um den Frequenzbereich auszuwählen. 3 Drücken Sie die Stationstaste (① bis ⑥), auf der der gewünschte Sender gespeichert ist.

Wenn das Einstellen gespeicherter Sender nicht funktioniert

— Automatischer Sendersuchlauf/Lokaler Sendersuchmodus

Automatischer Sendersuchlauf:

Drücken Sie SEEK (+) oder SEEK (-), um den Sender zu suchen.

Der Suchlauf stoppt, wenn ein Sender empfangen wird. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Sender empfängt.

Lokaler Sendersuchmodus:

Wenn der automatische Sendersuchlauf zu oft stoppt, drücken Sie (SENS) (BTM) so oft, bis „LOCAL-ON“ im Display erscheint.

Die Anzeige „LCL“ erscheint.

Jetzt werden nur noch die Sender mit den stärksten Signalen eingestellt.

Drücken Sie während des UKW-Empfangs SENS (BTM) zweimal, um den lokalen Suchmodus zu deaktivieren.

Hinweis

Wenn Sie während des MW- oder LW-Empfangs den lokalen Suchmodus deaktivieren möchten, drücken Sie (SENS) (BTM). „LOCAL-OFF“ wird angezeigt.

Tipp

Wenn Sie die Frequenz des gewünschten Senders kennen, halten Sie SEEK (+) oder SEEK (−) gedrückt, bis die Frequenz in etwa erreicht ist, und drücken Sie dann SEEK (+) oder SEEK (−) so oft, bis die gewünschte Frequenz genau eingestellt ist (manuelle Sendersuche).

Bei schlechtem UKW-Stereoempfang

— Monauraler Modus

Drücken Sie während des Radioempfangs so oft SENS (BTM), bis „MONO-ON“ im Display erscheint.

Die Anzeige „MONO“ erscheint.

Die Tonqualität wird dadurch besser, der Ton wird zugleich aber monaural (die Anzeige „ST“ wird ausgeblendet).

Wenn Sie wieder zum normalen Radioempfang schalten möchten, drücken Sie SENS (BTM). „MONO-OFF“ wird angezeigt.

Speichern bestimmter Radiosender

Sie können die gewünschten Sender manuell unter einer beliebigen Stationstaste speichern.

1 Drücken Sie mehrmals SOURCE, um das Radio auszuwählen. 2 Drücken Sie mehrmals MODE, um den Frequenzbereich auszuwählen. 3 Drücken Sie SEEK (+) oder SEEK (−), um den Sender einzustellen, den Sie speichern wollen. 4 Drücken Sie 2 Sekunden lang die gewünschte Stationstaste (① bis ⑥), bis „MEM“ erscheint. Die Stationstastenanzeige erscheint im Display.

Hinweis

Wenn Sie auf der gleichen Stationstaste einen anderen Sender speichern, wird der zuvor gespeicherte Sender gelöscht.

RDS

Übersicht über RDS

UKW-Sender, die RDS (Radio Data System) unterstützen, strahlen zusammen mit den normalen Radioprogrammsignalen nicht hörbare, digitale Informationen aus. Beim Empfang eines RDS-Senders können beispielsweise folgende Informationen angezeigt werden.

Funktion	Drücken Sie
Umschalten zwischen Uhrzeit/ Sendername	DSPL

RDS-Funktionen

Mit RDS-Daten stehen Ihnen weitere nützliche Funktionen zur Verfügung, z. B.:

• Automatisches Neueinstellen eines Senders, was vor allem bei langen Fahrten über große Entfernungen hinweg hilfreich ist. — AF → Seite 12
• Empfangen von Verkehrsdurchsagen, auch wenn Sie einen anderen Sender oder eine andere Tonquelle eingestellt haben. — TA → Seite 13
• Auswählen eines Senders nach Programmtyp. — PTY → Seite 14
• Automatisches Einstellen der Uhrzeit. — CT → Seite 15

Hinweise

• Je nach Land/Region stehen nicht alle RDS-Funktionen zur Verfügung.
• Die RDS-Funktion arbeitet nicht korrekt, wenn die Sendesignale zu schwach sind oder wenn der eingestellte Sender keine RDS-Daten ausstrahlt.

Automatisches Neueinstellen von Sendern für optimale Empfangsqualität

Mit der AF-Funktion wird für den Sender, den Sie gerade hören, automatisch die Frequenz mit den stärksten Sendesignalen eingestellt.

Die Frequenzen werden also automatisch gewechselt.

1 Wählen Sie einen UKW-Sender aus (Seite 10). 2 Drücken Sie AF so oft, bis „AF-ON“ angezeigt wird. Das Gerät beginnt, im selben Netzwerk nach einer Alternativfrequenz mit stärkeren Signalen zu suchen. Wenn „NO AF“ blinkt, gibt es für den gerade eingestellten Sender keine Alternativfrequenz.

Hinweise

• Wenn Sie die Funktion während der CD-Wiedergabe ein- (ON) bzw. ausschalten (OFF) wollen, drücken Sie AF.
• Wenn im Sendebereich keine Alternativfrequenzen vorhanden sind oder Sie nicht nach einem Alternativsender zu suchen brauchen, schalten Sie die AF-Funktion aus, indem Sie „AF-OFF“ auswählen.

Bei Sendern ohne Alternativfrequenzen

Drücken Sie SEEK (+) oder SEEK (−), während der Sendername blinkt (innerhalb von 8 Sekunden).

Das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (Programme Identification - Programmkennung). „PI SEEK“ wird angezeigt. Wenn das Gerät keine Frequenz mit denselben PI-Daten finden kann, wechselt das Gerät wieder zur zuvor eingestellten Frequenz.

Unveränderter Empfang eines Regionalsenders

Wenn die AF-Funktion aktiviert ist: Der Empfang dieses Geräts wird werkseitig auf eine bestimmte Region beschränkt, so dass nicht zu einem anderen Regionalsender mit einer stärkeren Frequenz gewechselt wird.

Wenn Sie den Empfangsbereich eines Regionalprogramms verlassen oder lieber die gesamte AF-Funktion nutzen wollen, drücken Sie 2 Sekunden lang ^AF , bis „REG-OFF“ erscheint.

Hinweis

Diese Funktion steht in Großbritannien und in einigen anderen Regionen nicht zur Verfügung.

Lokalsenderfunktion (nur Großbritannien)

Mithilfe dieser Funktion können Sie andere Lokalsender auswählen, auch wenn diese zuvor nicht unter einer Stationstaste gespeichert wurden.

1 Drücken Sie eine der Stationstasten (① bis ⑥), auf der ein Lokalsender gespeichert ist. 2 Drücken Sie innerhalb von 5 Sekunden erneut die Stationstaste des Lokalsenders. 3 Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Lokalsender empfängt.

Empfangen von Verkehrsdurchsagen

Wenn Sie die TA- (Verkehrsdurchsagen) und die TP-Funktion (Verkehrsfunk) aktivieren, können Sie automatisch einen UKW-Sender einstellen, der Verkehrsdurchsagen ausstrahlt. Dabei ist es unerheblich, welches UKW-Programm bzw. welche Tonquelle (CD) Sie gerade hören. Das Gerät wechselt nach der Durchsage zurück zur vorherigen Tonquelle.

Drücken Sie TA so oft, bis „TA-ON“ angezeigt wird.

Das Gerät beginnt, nach Verkehrsfunksendern zu suchen.

„TP“ zeigt an, dass ein solcher Sender empfangen wird, und „TA“ blinkt während einer Verkehrsdurchsage. Das Gerät setzt die Suche nach Verkehrsfunksendern fort, wenn „NO TP“ angezeigt wird.

Wenn Sie alle Verkehrsdurchsagen ausschalten wollen, wählen Sie „TA-OFF“.

Funktion	Drücken Sie
Ausschalten der aktuellen Verkehrsdurchsage	TA

Tipp

Eine laufende Verkehrsdurchsage können Sie auch mit der Taste SOURCE oder MODE abbrechen.

Speichern der Lautstärke von Verkehrsdurchsagen

Sie können für Verkehrsdurchsagen eine feste Lautstärke voreinstellen, damit Sie sie nicht überhören.

1 Stellen Sie mit der Lautstärketaste +/- den gewünschten Lautstärkepegel ein.

2 Drücken Sie 2 Sekunden lang TA. „TA“ erscheint und die Einstellung wird gespeichert.

Empfangen von Katastrophenwarnungen

Wenn die AF- oder die TA-Funktion aktiviert ist und während des Empfangs eines UKW-Senders oder der Wiedergabe einer CD eine Katastrophenwarnung ausgestrahlt wird, wechselt das Gerät automatisch zur Katastrophenwarnung.

Speichern von RDS-Sendern zusammen mit der AF- und TA-Einstellung

Wenn Sie RDS-Sender speichern, speichert das Gerät zusammen mit der Frequenz auch die AF-/TA-Einstellung (ein/aus) für jeden Sender. Sie können für die einzelnen gespeicherten Sender unterschiedliche Einstellungen (AF, TA oder beides) oder für alle gespeicherten Sender dieselbe Einstellung wählen. Wenn Sie Sender mit „AF-ON“ speichern, werden automatisch die Sender mit den stärksten Radiosignalen gespeichert.

Speichern derselben Einstellung für alle gespeicherten Sender

1 Wählen Sie einen UKW-Frequenzbereich (Seite 10). 2 Wählen Sie mit AF und/oder TA die Option „AF-ON“ und/oder „TA-ON“. Beachten Sie bitte, dass die Auswahl von „AF-OFF“ und „TA-OFF“ nicht nur für RDS-Sender, sondern auch für Nicht-RDS-Sender gilt. 3 Drücken Sie SENS (BTM), bis „BTM“ blinkt.

Speichern unterschiedlicher Einstellungen für die einzelnen gespeicherten Sender

1 Wählen Sie einen UKW-Frequenzbereich aus und stellen Sie den gewünschten Sender ein (Seite 10). 2 Wählen Sie mit AF und/oder TA die Option „AF-ON“ und/oder „TA-ON“. 3 Drücken Sie die gewünschte Stationstaste (① bis ⑥), bis „MEM“ erscheint. Weitere Sender können Sie wie in den Schritten oben erläutert speichern.

Hinweis

Wenn Sie die AF/TA-Funktion während der CD-Wiedergabe ein- (ON) bzw. ausschalten (OFF) wollen, drücken Sie AF oder TA.

Einstellen von Sendern nach Programmtyp

— PTY (Programmtypen)

Sie können einen Sender einstellen, indem Sie den Programmtyp auswählen, den Sie hören möchten.

Programmtypen	Anzeige
Nachrichten	NEWS
Aktuelles Zeitgeschehen	AFFAIRS
Informationen	INFO
Sport	SPORT
Erziehung und Bildung	EDUCATE
Hörspiele	DRAMA
Kultur	CULTURE
Wissenschaft	SCIENCE
Verschiedenes	VARIED
Pop-Musik	POP M
Rock-Musik	ROCK M
Unterhaltungsmusik	EASY M
Leichte Klassik	LIGHT M
Klassik	CLASSICS
Sonstige Musik	OTHER M
Wetter	WEATHER
Finanzberichte	FINANCE
Kinderprogramme	CHILDREN
Magazinsendungen	SOCIAL A
Religion	RELIGION
Hörtertelefon	PHONE IN
Reiseinformationen	TRAVEL
Freizeitprogramm	LEISURE
Jazz	JAZZ
Country-Musik	COUNTRY
Volksmusik	NATION M
Oldies	OLDIES
Folk-Musik	FOLK M
Dokumentarbeiträge	DOCUMENT

Hinweis

Sie können diese Funktion in Ländern/Regionen, in denen keine PTY-Daten (Programmtyp-Auswahl) verfügbar sind, nicht verwenden.

1 Drücken Sie während des UKW-Empfangs PTY.

Der Name des aktuellen Programmtyps erscheint, wenn der Sender PTY-Daten ausstrahlt.

„- - - - - - - “ erscheint, wenn der eingestellte Sender kein RDS-Sender ist oder wenn keine RDS-Daten empfangen werden.

2 Drücken Sie PTY so oft, bis der gewünschte Programmtyp angezeigt wird.

Die Programmtypen erscheinen in der Reihenfolge, die in der Tabelle angegeben ist. „NONE“ wird angezeigt, wenn der Programmtyp in den RDS-Daten nicht angegeben wird.

3 Drücken Sie SEEK (+) oder SEEK (-).

Das Gerät beginnt, nach einem Sender zu suchen, der den ausgewählten Programmtyp ausstrahlt.

Automatisches Einstellen der Uhr

— CT (Uhrzeit)

Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden, lässt sich die Uhr automatisch einstellen.

Auswählen von „CT-ON“

Drücken Sie während des Radioempfangs gleichzeitig SEL und ②.

Die Uhr wird eingestellt.

Nach einer Sekunde erscheint im Display wieder die Anzeige für den normalen Radioempfang.

Wenn Sie „CT-OFF“ auswählen wollen, drücken Sie erneut gleichzeitig SEL und ②.

Hinweise

• Die CT-Funktion steht möglicherweise nicht zur Verfügung, auch wenn ein RDS-Sender empfangen wird. • Die mit der CT-Funktion eingestellte Uhrzeit ist nicht immer korrekt.

Weitere Funktionen

Sie können das Gerät auch mit einem Joystick (gesondert erhältlich) bedienen.

Der Joystick

Bringen Sie zunächst je nach der Montage des Joysticks den entsprechenden Aufkleber an. Der Joystick wird über Tasten und/oder Drehregler bedient.

Drücken der Tasten

Drücken Sie	Funktion
SOURCE	Wechseln der Tonquelle (Radio/CD)/Einschalten
MODE	Wechseln des Frequenzbereichs
ATT	Dämpfen des Tons
OFF*	Stoppen der Wiedergabe bzw. des Radioempfangs/Ausschalten
SEL	Einstellen und Auswählen
DSPL	Wechseln der angezeigten Informationen

* Wenn Ihr Fahrzeug nicht über ein Zündschloss mit Zubehörposition (ACC oder I) verfügt, halten Sie, nachdem Sie die Zündung ausgeschaltet haben, unbedingt OFF gedrückt, bis die Anzeige ausgeblendet wird.

Drehen des Reglers

Wenn Sie den Regler drehen und loslassen, können Sie:

– Titel überspringen. – Sender automatisch einstellen.

Wenn Sie den Regler drehen, halten und loslassen, können Sie:

– in einem Titel vorwärts-/rückwärtssuchen. – einen Sender manuell einstellen.

Drücken und Drehen des Reglers

Wenn Sie den Regler gleichzeitig drücken und drehen, können Sie:

– gespeicherte Sender einstellen.

Wechseln der Drehrichtung

Die Drehrichtung der Regler ist werkseitig wie in der folgenden Abbildung zu sehen eingestellt.

Wenn Sie den Joystick rechts von der Lenksäule anbringen, können Sie die Drehrichtung der Regler ändern.

Halten Sie den Regler VOL gedrückt und drücken Sie SEL 2 Sekunden lang.

Einstellen der Balance und des Faders

Sie können die Balance und den Fader einstellen.

1 Drücken Sie SEL so oft, bis „BAL“ oder „FAD“ angezeigt wird.

Mit jedem Tastendruck auf SEL wechselt die Anzeige folgendermaßen:

LOW* → MID* → HI* → BAL (links-rechts) → FAD (vorne-hinten)

* Wenn EQ3 eingeschaltet ist (Seite 18).

2 Stellen Sie mit der Lautstärketaste +/- die ausgewählte Option ein.

Hinweis

Nachdem Sie eine Klangoption ausgewählt haben, müssen Sie innerhalb von 3 Sekunden den Einstellvorgang beginnen.

Schnelles Dämpfen des Tons

Drücken Sie ATT.

„ATT-ON“ erscheint kurz im Display und danach wird „ATT“ angezeigt.

Wenn Sie wieder die vorherige Lautstärke einstellen wollen, drücken Sie erneut ATT.

Tipp

Wenn das Schnittstellenkabel eines Autotelefons mit der ATT-Leitung verbunden ist und ein Telefonanruf eingeht, senkt das Gerät die Lautstärke automatisch (Stummschaltfunktion zum Telefonieren).

Wechseln der Klang- und Anzeigeeinstellungen

Sie können folgende Optionen einstellen:

• AMBER/GREEN*1 — Sie können die Beleuchtungsfarbe zwischen gelb und grün umschalten. • CT (Uhrzeit) (Seite 15)
• A.SCRL (Auto Scroll - Automatischer Bildlauf) *2 (Seite 9)
• DEMO *3 — Dient zum Ein- bzw. Ausschalten der Demo-Anzeige.

- Wählen Sie „ON“, um die Demo-Anzeige zu aktivieren. Die Demo beginnt etwa 10 Sekunden nach dem Ausschalten des Geräts.

- Mit „OFF“ deaktivieren Sie die Demo-Anzeige.

- BEEP — Dient zum Ein- oder Ausschalten des Signaltons.

Auswählen der gewünschten Option

Drücken Sie gleichzeitig SEL und die gewünschte Taste.

SEL + 1: AMBER/GREEN*1

SEL + 2: CT

SEL + ③: A.SCRL*2

SEL + 4: DEMO*3

SEL + 6: BEEP

*1 nur CDX-S2000C *2 Wenn keine CD wiedergegeben wird, erscheint diese Option nicht. *3 Bei ausgeschaltetem Gerät.

Hinweis

Je nach aktueller Tonquelle werden unterschiedliche Optionen angezeigt.

Drücken Sie erneut gleichzeitig SEL und die gewünschte Taste, um die Option zu deaktivieren.

Einstellen des Equalizers (EQ3)

Sie können für 7 Musiktypen (XPLOD, VOCAL, CLUB, JAZZ, NEW AGE, ROCK, CUSTOM) eine spezielle Equalizer-Kurve auswählen oder OFF (Equalizer AUS) einstellen. Sie können die Equalizer-Einstellung für jede Tonquelle getrennt speichern.

Auswählen einer Equalizer-Kurve

1 Wählen Sie mit SOURCE eine Tonquelle (Radio oder CD) aus. 2 Drücken Sie EQ3 so oft, bis die gewünschte Equalizer-Kurve angezeigt wird.

Mit jedem Tastendruck auf EQ3 wechselt die Option.

Um den Equalizer-Effekt auszuschalten, wählen Sie „OFF“.

Einstellen der Equalizer-Kurve

Sie können die Equalizer-Einstellungen für verschiedene Frequenzbereiche auswählen und speichern.

1 Wählen Sie mit SOURCE eine Tonquelle (Radio oder CD) aus. 2 Drücken Sie mehrmals EQ3, um die gewünschte Equalizer-Kurve auszuwählen. 3 Stellen Sie die Equalizer-Kurve ein.

① Drücken Sie mehrmals SEL, um den gewünschten Frequenzbereich auszuwählen.

Mit jedem Tastendruck auf SEL wechselt der Frequenzbereich. LOW → MID → HI (→ BAL → FAD)

② Drücken Sie mehrmals die Lautstärketaste +/-, um den gewünschten Lautstärkepegel einzustellen.

Die Lautstärke lässt sich in Schritten von 1 dB auf einen Wert zwischen -10 dB und +10 dB einstellen.

③ Gehen Sie wie in Schritt ① und ② vor, wenn Sie weitere Frequenzbereiche der Equalizer-Kurve einstellen wollen.

Wenn Sie die werkseitig eingestellte Equalizer-Kurve wiederherstellen wollen, drücken Sie 2 Sekunden lang SEL. Nach 3 Sekunden erscheint im Display wieder die Anzeige für den normalen Wiedergabemodus.

Hinweis

Wenn EQ3 auf „OFF“ gesetzt ist, können Sie die Equalizer-Kurve nicht einstellen.

Weitere Informationen

Wartung

Austauschen der Sicherung

Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler.

Achtung

Verwenden Sie unter keinen Umständen eine Sicherung mit einem höheren Ampere-Wert als dem der Sicherung, die ursprünglich mit dem Gerät geliefert wurde. Andernfalls kann es zu Schäden am Gerät kommen.

Reinigen der Anschlüsse

Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn die Anschlüsse zwischen dem Gerät und der Frontplatte verschmutzt sind. Um dies zu vermeiden, nehmen Sie die Frontplatte ab (Seite 7) und reinigen Sie die Anschlüsse mit einem mit Alkohol angefeuchteten Wattestäbchen. Drücken Sie dabei nicht zu fest auf die Anschlüsse. Andernfalls können sie beschädigt werden.

Rückseite der Frontplatte

Hinweise

• Schalten Sie aus Sicherheitsgründen vor dem Reinigen der Anschlüsse die Zündung aus und ziehen Sie den Schlüssel aus dem Zündschloss.
• Berühren Sie die Anschlüsse unter keinen Umständen direkt mit den Händen oder einem Metallgegenstand.

Fortsetzung auf der nächsten Seite →

Austauschen der Lithiumbatterie

Unter normalen Bedingungen hält die Batterie etwa ein Jahr. Die Lebensdauer der Batterie kann je nach Gebrauch des Geräts jedoch auch kürzer sein. Wenn die Batterie schwächer wird, verkürzt sich die Reichweite der Kartenfernbedienung. Tauschen Sie die Batterie gegen eine neue CR2025-Lithiumbatterie aus. Bei Verwendung einer anderen Batterie besteht Feuer- oder Explosionsgefahr.

Mit der Seite + nach oben

Hinweise zur Lithiumbatterie

• Bewahren Sie die Lithiumbatterie außerhalb der Reichweite von Kindern auf. Sollte eine Lithiumbatterie verschluckt werden, ist umgehend ein Arzt aufzusuchen.
• Wischen Sie die Batterie mit einem trockenen Tuch ab, um einen guten Kontakt zwischen den Batteriepolen und -anschlüssen sicherzustellen.
• Achten Sie beim Einlegen der Batterie auf die richtige Polarität.
• Halten Sie die Batterie nicht mit einer Metallpinzette. Dies könnte zu einem Kurzschluss führen.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der Batterien nicht mehr einwandfrei funktioniert.

Um sicherzugehen, kleben Sie die Batteriepole z. B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

VORSICHT

Die Batterie kann bei falscher Handhabung explodieren!

Auf keinen Fall darf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden.

Ausbauen des Geräts

1 Entfernen Sie die Schutzumrandung.

① Nehmen Sie die Frontplatte ab (Seite 7). ② Setzen Sie beide Löseschlüssel an der Schutzumrandung an.

Richten Sie die Löseschlüssel richtig aus.

③ Ziehen Sie die Schutzumrandung mithilfe der Löseschlüssel heraus.

2 Nehmen Sie das Gerät heraus.

① Setzen Sie beide Löseschlüssel ein, so dass sie mit einem Klicken einrasten.

② Ziehen Sie an den Löseschlüsseln, um das Gerät zu lösen.

③ Ziehen Sie das Gerät aus der Halterung.

Signal-Rauschabstand	120 dB
Frequenzgang	10 – 20.000 Hz
Gleichlaufschwankungen	Unterhalb der Messgrenze

Tuner

FM (UKW)

Empfangsbereich	87,5 – 108,0 MHz
Antennenanschluss	Anschluss für Außenantenne
Zwischenfrequenz	10,7 MHz/450 kHz
Nutzbare Empfindlichkeit	9 dBf
Trennschärfe	75 dB bei 400 kHz
Signal-Rauschabstand	67 dB (stereo), 69 dB (mono)
Harmonische Verzerrung bei 1 kHz
	0,5 % (stereo), 0,3 % (mono)
Kanaltrennung	35 dB bei 1 kHz
Frequenzgang	30 – 15.000 Hz

MW/LW

Empfangsbereich	MW: 531 – 1.602 kHz
	LW: 153 – 279 kHz
Antennenanschluss	Anschluss für Außenantenne
Zwischenfrequenz	10,7 MHz/450 kHz
Empfindlichkeit	MW: 30 μV
	LW: 40 μV

Endverstärker

Ausgänge	Lautsprecherausgänge(versiegelte Anschlüsse)
Lautsprecherimpedanz	4 – 8 Ohm
Maximale Ausgangsleistung	50 W × 4 (an 4 Ohm)

Allgemeines

Ausgänge	Audioausgänge (hinten)Motorantennen-SteueranschlussSteueranschluss für Endverstärker
Eingänge	Steueranschluss für Stummschaltung beim TelefonierenFernbedienungseingangAntenneneingangsanschluss
Klangregler	Bässe: ± 10 dB bei 60 Hz (XPLOD)Mitten: ± 10 dB bei 1 kHz (XPLOD)Höhen: ± 10 dB bei 10 kHz (XPLOD)
Betriebsspannung	12 V Gleichstrom, Autobatterie(negative Erdung)
Abmessungen	ca. 178 × 50 × 176 mm (B/H/T)
Einbaumaß	ca. 182 × 53 × 161 mm (B/H/T)
Gewicht	ca. 1,2 kg
Mitgeliefertes Zubehör	Montageteile und Anschlusszubehör (1 Satz)Behälter für Frontplatte (1)
Sonderzubehör	KartenfernbedienungRM-X114JoystickRM-X4S

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Störungsbehebung

Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben.

Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben.

Allgemeines

Es ist kein Ton zu hören.

• Stellen Sie mit der Lautstärketaste + die Lautstärke ein.
• Schalten Sie die ATT-Funktion aus.
• Stellen Sie den Fader-Regler bei einem Zweilautsprechersystem in die mittlere Position.

Der Speicherinhalt wurde gelöscht.

• Die Taste RESET wurde gedrückt. →Speichern Sie die Einstellungen erneut. - Das Stromversorgungskabel wurde gelöst oder die Verbindung zur Autobatterie besteht nicht mehr. - Das Stromversorgungskabel ist nicht richtig angeschlossen.

Kein Signalton ertönt.

• Der Signalton ist deaktiviert (Seite 17).
• Ein gesondert erhältlicher Endverstärker ist angeschlossen und Sie verwenden nicht den integrierten Verstärker.

Die Anzeige wird ausgeblendet bzw. erscheint nicht im Display.

• Die Anzeige wird ausgeblendet, wenn Sie OFF gedrückt halten. →Halten Sie OFF erneut gedrückt, bis die Anzeige eingeblendet wird. - Nehmen Sie die Frontplatte ab und reinigen Sie die Anschlüsse. Einzelheiten dazu finden Sie unter „Reinigen der Anschlüsse“ (Seite 19).

Gespeicherte Sender und die korrekte Uhrzeit werden gelöscht.

Die Sicherung ist durchgebrannt.

Es kommt zu Störgeräuschen, wenn sich der Zündschlüssel in der Position EIN (ON), AUS (OFF) oder ACC bzw. I (Zubehörposition) befindet.

Die Leitungen sind nicht korrekt an den Anschluss für Zubehörgeräte im Auto angeschlossen.

Das Gerät wird nicht mit Strom versorgt.

• Überprüfen Sie die Kabelverbindungen. Wenn die Anschlüsse in Ordnung sind, überprüfen Sie die Sicherung.
• Das Auto hat keine Zubehörposition (ACC bzw. I). → Drücken Sie SOURCE bzw. legen Sie eine CD ein, um das Gerät einzuschalten.

Das Gerät wird permanent mit Strom versorgt.

Das Auto hat keine Zubehörposition (ACC bzw. I).

Die Motorantenne wird nicht ausgefahren.

Die Motorantenne hat kein Relaiskästchen.

CD-Wiedergabe

Es lässt sich keine CD einlegen.

• Es ist bereits eine andere CD eingelegt. • Die CD wurde mit Gewalt falsch herum oder falsch eingelegt.

Die Wiedergabe startet nicht.

• Die CD ist beschädigt oder verschmutzt. • Die CD-R/CD-RW ist nicht abgeschlossen. - Sie haben versucht, eine CD-R/CD-RW wiederzugeben, die nicht als Audio-CD konzipiert ist. - Einige CD-Rs/CD-RWs werden je nach dem Gerät, mit dem sie bespielt wurden, oder dem Zustand der CD-R/CD-RW selbst unter Umständen nicht wiedergegeben.

Die CD wird automatisch ausgeworfen.

Die Umgebungstemperatur ist höher als 50 °C.

Die Funktionstasten funktionieren nicht. Die CD lässt sich nicht auswerfen.

Drücken Sie die Taste RESET.

Aufgrund von Vibrationen kommt es zu Tonsprüngen.

• Das Gerät ist in einem Winkel von mehr als 45° installiert.
• Das Gerät wurde nicht an einem stabilen Teil des Fahrzeugs installiert.

Tonsprünge treten auf.

Die CD ist verschmutzt oder defekt.

Fortsetzung auf der nächsten Seite →

Radioempfang

Gespeicherte Sender lassen sich nicht einstellen.

• Speichern Sie den/die Sender unter der korrekten Frequenz ab. • Das Sendesignal ist zu schwach.

Sender lassen sich nicht empfangen. Der Ton ist stark gestört.

• Schließen Sie eine Motorantennen-Steuerleitung (blau) oder eine Stromversorgungsleitung für Zubehörgeräte (rot) an die Stromversorgungsleitung für den Antennenverstärker des Fahrzeugs an (nur, wenn das Fahrzeug mit einer in der Heck-/Seitenfensterscheibe integrierten UKW/MW/LW-Antenne ausgestattet ist).
• Prüfen Sie die Verbindung der Autoantenne. • Die Autoantenne wird nicht ausgefahren. → Prüfen Sie die Verbindung der Motorantennen-Steuerleitung.
• Überprüfen Sie die Frequenz.

Der automatische Sendersuchlauf funktioniert nicht.

• Der lokale Sendersuchmodus ist auf „ON“ eingestellt. → Setzen Sie den lokalen Suchmodus auf „OFF“ (Seite 11). • Das Sendesignal ist zu schwach. → Stellen Sie die Sender manuell ein.

Die Anzeige „ST“ blinkt.

• Stellen Sie die Frequenz genau ein. • Das Sendesignal ist zu schwach. → Setzen Sie den Mono-Empfangsmodus auf „ON“ (Seite 11).

Eine Stereosendung ist nur monaural zu hören.

Das Gerät ist in den monauralen Empfangsmodus geschaltet.

→ Beenden Sie den monauralen Empfangsmodus (Seite 11).

RDS

Der Sendersuchlauf (SEEK) startet nach ein paar Sekunden Radioempfang.

Der Sender ist kein Verkehrsfunksender oder die Sendesignale sind zu schwach. → Drücken Sie so oft, bis „TA-OFF“ angezeigt wird.

Es sind keine Verkehrsdurchsagen zu hören.

• Aktivieren Sie „TA“.
• Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender handelt. → Stellen Sie einen anderen Sender ein.

Bei der PTY-Funktion wird „- - - - - - -“ angezeigt.

• Der aktuelle Sender ist kein RDS-Sender.
• Es wurden keine RDS-Daten empfangen.
• Der Sender gibt den Programmtyp nicht an.

Fehleranzeigen/Meldungen

Fehleranzeigen

Folgende Anzeigen blinken etwa 5 Sekunden lang und ein Alarmton ist zu hören.

ERROR

• Eine CD ist verschmutzt oder falsch herum eingelegt. → Reinigen Sie die CD bzw. legen Sie sie korrekt ein.
• Eine CD kann aufgrund einer Störung nicht wiedergegeben werden. → Legen Sie eine andere CD ein.

FAILURE

Die Lautstärker-/Verstärkeranschlüsse sind nicht korrekt.

→ Schlagen Sie in der Installationsanleitung nach, wie die Anschlüsse korrekt vorgenommen werden müssen.

HI TEMP

Die Umgebungstemperatur ist höher als 50 °C.

→ Warten Sie, bis die Temperatur unter 50 °C sinkt.

OFFSET

Es liegt möglicherweise eine interne Fehlfunktion vor.

→Überprüfen Sie die Kabelverbindungen. Wenn die Fehleranzeige weiterhin im Display angezeigt wird, wenden Sie sich an einen Sony-Händler.

RESET

Das CD-Gerät kann wegen einer Störung nicht bedient werden.

→Drücken Sie die Taste RESET am Gerät.

Meldungen

L.SEEK +/-

Beim automatischen Sendersuchlauf ist der lokale Suchmodus aktiviert (Seite 11).

NO AF

Für den aktuellen Sender gibt es keine Alternativfrequenz.

„☐☐☐☐“ oder „☐☐☐☐“

Sie sind am Anfang bzw. Ende der CD angelangt und können nicht weiter vorwärts- oder rückwärtssuchen.

Wenn sich das Problem mit diesen

Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler.

Klok automatisch instellen

— CT (kloktijd)

Bitte kreuzen Sie zunächst die genaue Modellbezeichnung in dem dafür vorgesehenen Feld an.

Tragen Sie danach die Seriennummer (SERIAL NO.) in dem reservierten Feld ein. Sie finden diese auf einem Aufkleber, der auf dem Gerätegehäuse angebracht ist. Nehmen Sie den ausgefüllten Geräte-Pass anschließend unbedingt aus der Bedienungsanleitung heraus, falls Sie diese im Fahrzeug aufbewahren möchten. Bitte bewahren Sie den Geräte-Pass an einem sicheren Ort auf. Er kann im Falle eines Diebstahls zur Identifikation Ihres Eigentums dienen.

caraudio

SONY®

Geräte-Pass

Dieser Geräte-Pass dient als Eigentumsnachweis für Ihr caraudio-Gerät im Falle eines Diebstahls.

Wir empfehlen, den Geräte-Pass nicht im Fahrzeug aufzubewahren, um Missbrauch zu verhindern.

Modellbezeichnung

□CDX-S2000C

□CDX-S2000

Seriennummer (SERIAL NO.)
