MANUALE UTENTE Mixtrack Pro FX NUMARK

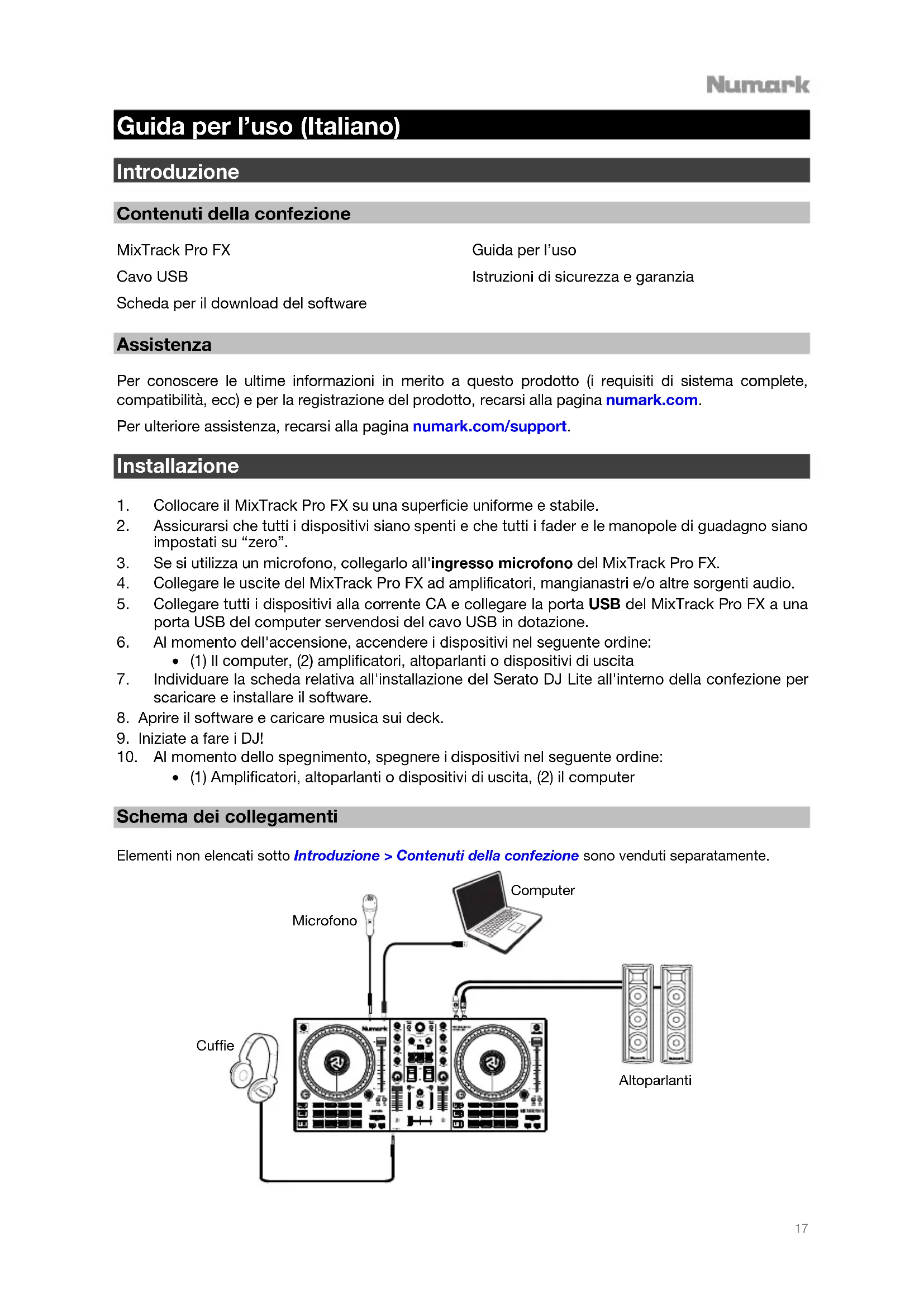

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

MixTrack Pro FX

Guida per l'uso

Cavo USB

Istruzioni di sicurezza e garanzia

Scheda per il download del software

Assistenza

Per conoscere le ultime informazioni in merito a quello prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina numark.com.

Per ulteriore assistenza, recarsi alla pagina numark.com/support.

Installazione

1. Collocare il MixTrack Pro FX su una superficie uniforme e stabile.
2. Assicurarsi che tutti i dispositivi siano spenti e che tutti i fader e le manopole di guadagno siano impostati su "zero".
3. Se si utilizes un microfono, collegarlo all'ingresso microfono del MixTrack Pro FX.
4. Collegare le uscite del MixTrack Pro FX ad amplificatori, mangianastri e/o autresorgenti audio.
5. Collegare tutti i dispositivi alla corrente CA e collegare la porta USB del MixTrack Pro FX a una porta USB del computer servendosi del cavo USB in dotazione.
6. Al momento dell'accensione, accendere i dispositivi nel seguente ordine:

(1) Il computer, (2) amplificatori, altoparlanti o dispositivi di uscita

1. Individuare la schedal relativa all'installazione del Serato DJ Lite all'interno della confezione per scaricare e installare il software.
2. Aprire il software e caricare musica sui deck.
3. Iniziatafarei DJ!
4. Al momento dello spegnimento, spegnere i dispositivi nel seguente ordine:

(1) Amplificatori, altoparlanti o dispositivi di uscita, (2) il computer

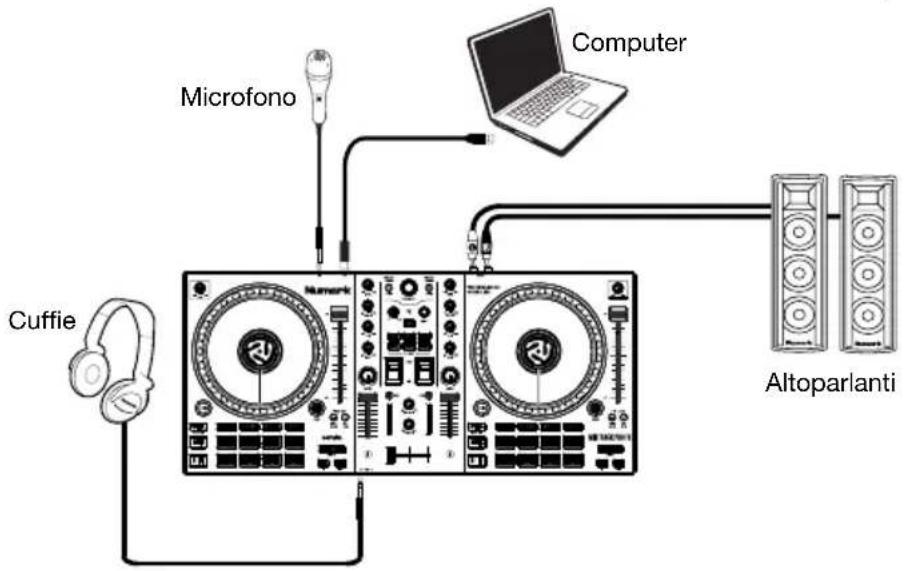

Schema dei collegamenti

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Caratteristiche

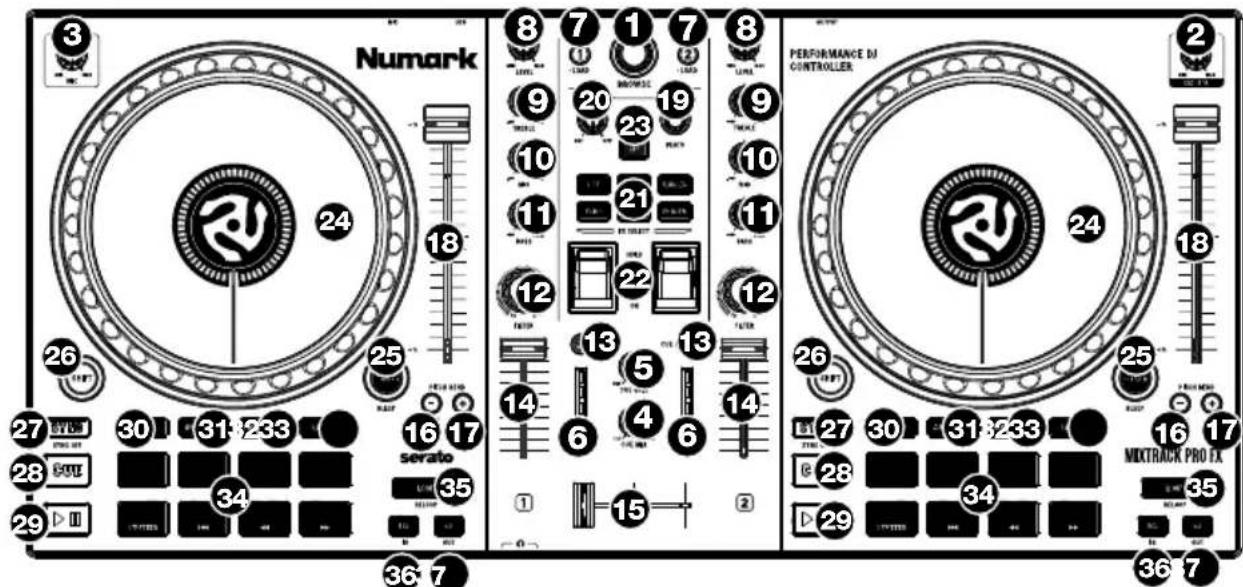

Pannello superiore

1. Manopola browse: Girare esta manopola per scorrere tra una cartella e l'altra e tra una traccia e l'altra. Quando viene selezionata una cartella, premere la manopola per entrarvi. Tieni premuto Shift e ruota la manopola per scorrere rapidamente traccce e cartelle.
2. Master gain: regola il volume master nel software.

Nota bene: quello comando non influisce sul volume del microfono, che viene sommato all'uscita finale del Master Gain all'Uscita Master. Servirsi della manopola mic gain per controllare il volume del microfono.

1. Mic Gain: regola il livello per l'ingresso del microfono.
2. Cue mix: Regola l'uscita audio alle cuffie, mixando tra l'uscita cue e l'uscita del mix master.
3. Cue gain: Regola il volume per il cueing cuffie.
4. LED uscita master:在哪 display the live video?
5. Load (carica): Premere uno di quosti tasti quando viene selezionata una traccia per assegnarla al Deck 1 o 2, rispettovamente, all'internalo. Premi rapidamente due volte un pulsante Load per assesignare la stessa traccia su entrambi i deck.
6. Livello: Regola il livello audio pre-fader, pre-EQ del canale corrispondente.
7. High EQ: Controlla le frequenze acute per i singoli canali.
8. Mid EQ: Controlla le frequenze medie per i singoli canali.
9. Low EQ: Controlla le frequenzeasse per i singoli canali.
10. Filto: Questa manopola regola la quantità di filtro. Girando la manopola a sinistra e a destra, si produce un filtro passa-basso e un filtro passa-alto, rispettivamente.
11. Cue/PFL: Invia audio pre-fader al Canale Cue per il monitoraggio con le cuffie.
12. Fader del volume: Regola il volume dei singoli canali nel software.
13. Crossfader: Controlla la miscela tra i due deck.
14. Bend del pitch giù: Premere e tenere premuto per ridurre momentaneamente la velocità della traccia.

Tenere premuto Shift e Anything pulsante per regolare la gamma del pitch.

1. Bend del pitch su: Premere e tenere premuto per augmentare momentaneamente la velocità della traccia.

Tenere premuto Shift e quello pulsante per attivare il blocco tastiera.

1. Fader del pitch: regola la velocità della musica. Uno spostamento verso il "+" accelerata la musica, uno spostamento verso il "- " la rallenta.
2. Mulpicatore dei beat: Aumenta e diminuise la frequenza degli effetti al beat. Quando si utilizza un effetto basato sul tempo,questa manopola ne regola la divisione temporale.
3. Manopola FX Wet/Dry: girare esta manopola per regolare il mix wet/dry degli effetti.
4. Software FX: premere uno di quosti pulsanti per selezionare un effetto software.

HPF (filtro passa-alto)
- LPF (filtro passa basso)
Flanger
Eco
Reverb
- Phaser

1. FX On/Off: spingere in alto l'interruttore per bloccare l'FX su on. Spingere in basso l'interruttore per accendere momentaneamente l'FX. Quando l'interruttore si trova nella posizione centrale, l'FX sera spento.
2. Tap BPM: premere quello commando 4 o più volte per insertire manualemente un nuovo BPM. Il software ignorera il BPM della traccia e seguirà il tempo inserito manualemente.

Premi Shift e quello pulsante per ripristinare il tempo ai BPM predefiniti della traccia.

1. Piatto/Jog wheel: Questa rotella capacità, sensibile al fatto controlla l'audio quando viene toccata e spostata. Quando il tasto Scratch non è attivo, servirsi della rotella per effettuire il bend del pitch della traccia. Quando il tasto Scratch è attivo, servirsi della rotella per afferrare e muovere l'audio effettuant lo scratch della traccia come sifarebbe con un disco in vinile. è inoltre possibile afferrare la rotella più esterna non sensibile al fatto per effettuire il bend del pitch della traccia.

Premi Shift e sposta la rotellina per cercare rapidamente l'audio.

1. Scratch: premere quello pulsante per attivare la funzione scratch per la jog wheel.

Tieni premuto Shift e premi quello pulsante per censurate momentaneamente la traccia.

1. Shift: Consente l'attivazione di più comandi di controllo quando premuto contemporaneamente ad altri tasti.
2. Sync: premere quello tasto per abbinare automaticamente il tempo del deck corrispondente con il tempo del deck opposto.

Premere Shift e premere quello tasto per disattivare la funzione Sync.

1. Cue (comando di trasporto): imposta e richiama il punto Cue principale nella traccia corrente. Tenere premuto il tasto Cue per la riproduzione temporanea del punto cue. La traccia verrà riprodotta per il tempo in cui il pulsante viene tenuto premuto e tornerà al punto Cue non appena quello viene rilasciato.
   Premi Shift + Cue per riportare la testina di riproduzione all'inizio della traccia.
2. Play/Pause: Avvia e interrompe la riproduzione.
3. Cue: con esta modalità pad, agli pad assegni un hot cue point o riporta la traccia a quel hot cue point. Quando un pad è spento, è possibile assegnare un Hot Cue Point premendolo nel punto desiderato della traccia.
4. Auto Loop: con esta modalità Pad, agli pad si innesca e loop automatico di una lunghezza diversa. Vedere Funzionamento > Modalità dei Pad Performance per ulteriori informazioni.
5. Fader Cuts: con但这a modalita pad, i 4 pad performance superiori sono utilizzati per effettuare effetti di trasformazione per tagli sullo scratch. Vedere Funzionamento > Modalità dei Pad Performance per ulteriori informazioni.
6. Sampler: con esta modalità Pad, agli pad attiva un campione nel software. Vedere Funzionamento > Modalità dei Pad Performance per ulteriori informazioni.

Numark

1. Pad prestazioni: La fila superiore di pad serve ad attivare punti loop o campioni, a seconda dell'impostazione della modalità Pad. Per maggiori informazioni, si veda Funzionamento > Modalità dei Pad Performance.

Le file inferiori di pad sono utilizzate per attivare Stutter, Previous Track, Search Backward e Search Forward:

Stutter: ripete o riproduce "stutter" del campione quando si tocca ripeturamente il pad.
- Traccia precedente: passa alla traccia precedente.
Search Backward (cerca indietro): circa indietro lungo la traccia corrente.
Search Forward (cerca in avanti): circa avanti lungo la traccia corrente.

1. Loop On / Off: premere per attivare / disattivare il loop automatico. Tieni premuto Shift e premi quello pulsante per attivare una ricarica.
2. Loop 1/2: premere quello pulsante quando è attivo un loop per ridurre la dimensione del loop della meta. Tenere premuto Shift e premere quello pulsante per impostare il punto Loop In.
3. Loop x2: premere Anything pulsante quando è attivo un loop per raddoppiare la dimensione del loop. Tenere premuto Shift e premere Anything pulsante per impostare il punto Loop Out.

Pannello anteriore

1. Uscita cuffie: Collegare le cuffie a quosti jack da 6.35mm (1 / 4^ ) e da 3.5mm (1 / 8^ ) per il monitoraggio del segnale. Il volume delle cuffie è controllato tramite la manopola cue gain.

Pannello posteriore

1. Master output (RCA): Servirsi di cavi RCA standard per collegare Questa uscita a un altoparlante o a un amplificatore.
2. USB: Invia dati USB MIDI per il controllo di vari parametri software.
3. Ingresso microfono: collegare un microfondo dinamico standard a questo jack da 1/4" (6,35 mm).

Funzionamento

Modalità dei pad performance

La riga superiore dei pad ha funzioni diverse a seconda della rispettiva modalità: Cue, auto loop (loop automatico), Fader Cut, e sample (campione). Per selezionare una modalità, premere uno dei pulsanti della modalità Pad e premere uno dei pad superiori per attivare una funzione specifica.

Modalità cui: premere il pad contrassegnato come Cue e premere un pad illuminativo dai 4 pad superiori per riportare una traccia al punto hot cue assegnato. Premi un pad spento dai 4 pad superiori per assegnare un Hot Cue Point nel punto desiderato della traccia.

Modalità loop automatico: Premere il pad contrassegnato alla scritta Auto Loop per assegrare ai 4 pad superiore le funzioni elencate qui di seguito:

• Auto 1: Imposta e avvia la riproduzione di un auto loop da 1 beat. Premere Shift + Auto 1 per impostare e avviare la riproduzione di un giro di loop da 1/16 di beat.
• Auto 2: Imposta e avvia la riproduzione di un auto loop da 2 beat. Premere Shift + Auto 2 per impostare e avviare la riproduzione di un giro di loop da 1/8 di beat.
• Auto 4: Imposta e avvia la riproduzione di un auto loop da 4 beat. Premere Shift + Auto 4 per impostare e avviare la riproduzione di un giro di loop da 1/4 di beat.
• Auto 8: Imposta e avvia la riproduzione di un auto loop da 8 beat. Premere Shift + Auto 8 per impostare e avviare la riproduzione di un giro di loop da 1/2 di beat.

Fader Cuts: i pad silenzieranno e annulleranno il silenziamento del segnale audio del deck in un modo che emula i movimenti del crossfader verso quel deck.

Modalità sample: Premere il pad contrassegnato Sampler per assegrare i 4 pad superori per riproduire un campione. Premi Shift e uno dei quattro pad superori per interrompere la riproduzione o per caricare un campione se lo slot è vuoto.
