BS 18 LT BL Q BUND - Trapano METABO - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo BS 18 LT BL Q BUND METABO in formato PDF.
| Tipo di prodotto | Trapano avvitatore senza fili |
| Marca | Metabo |
| Modello | BS 18 LT BL Q BUND |
| Alimentazione | Batteria Li-Ion 18 V |
| Tipo di mandrino | Mandrino autoserrante con sistema Quick (cambio rapido) |
| Numero di velocità | 2 (1a/2a velocità meccanica) |
| Variatore di velocità | Sì, tramite grilletto |
| Senso di rotazione | Reversibile (invertitore) |
| Coppia di rotazione | 20 posizioni regolabili + foratura max |
| Foratura a percussione | Sì |
| Indicatore di carica batteria | Sì, a LED (4 livelli) |
| Illuminazione LED | Sì, sopra il grilletto |
| Capacità di foratura (acciaio) | Fino a 13 mm (stima) |
| Capacità di foratura (legno) | Fino a 35 mm (stima) |
| Capacità di foratura (muratura) | Fino a 13 mm (stima) |
| Peso (con batteria) | Circa 1,3 kg |
| Protezione elettronica | Arresto automatico in caso di sovraccarico, interruzione di sicurezza Metabo |
| Accessori inclusi | Portapunte, gancio per cintura (secondo dotazione) |
| Manutenzione e pulizia | Pulire il mandrino ruotandolo completamente in entrambe le direzioni |
| Pezzi di ricambio | Disponibili su www.metabo.com |
| Riparabilità | Riparazioni da elettricista autorizzato Metabo |
Domande frequenti - BS 18 LT BL Q BUND METABO
Domande degli utenti su BS 18 LT BL Q BUND METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale BS 18 LT BL Q BUND - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BS 18 LT BL Q BUND del marchio METABO.
MANUALE UTENTE BS 18 LT BL Q BUND METABO

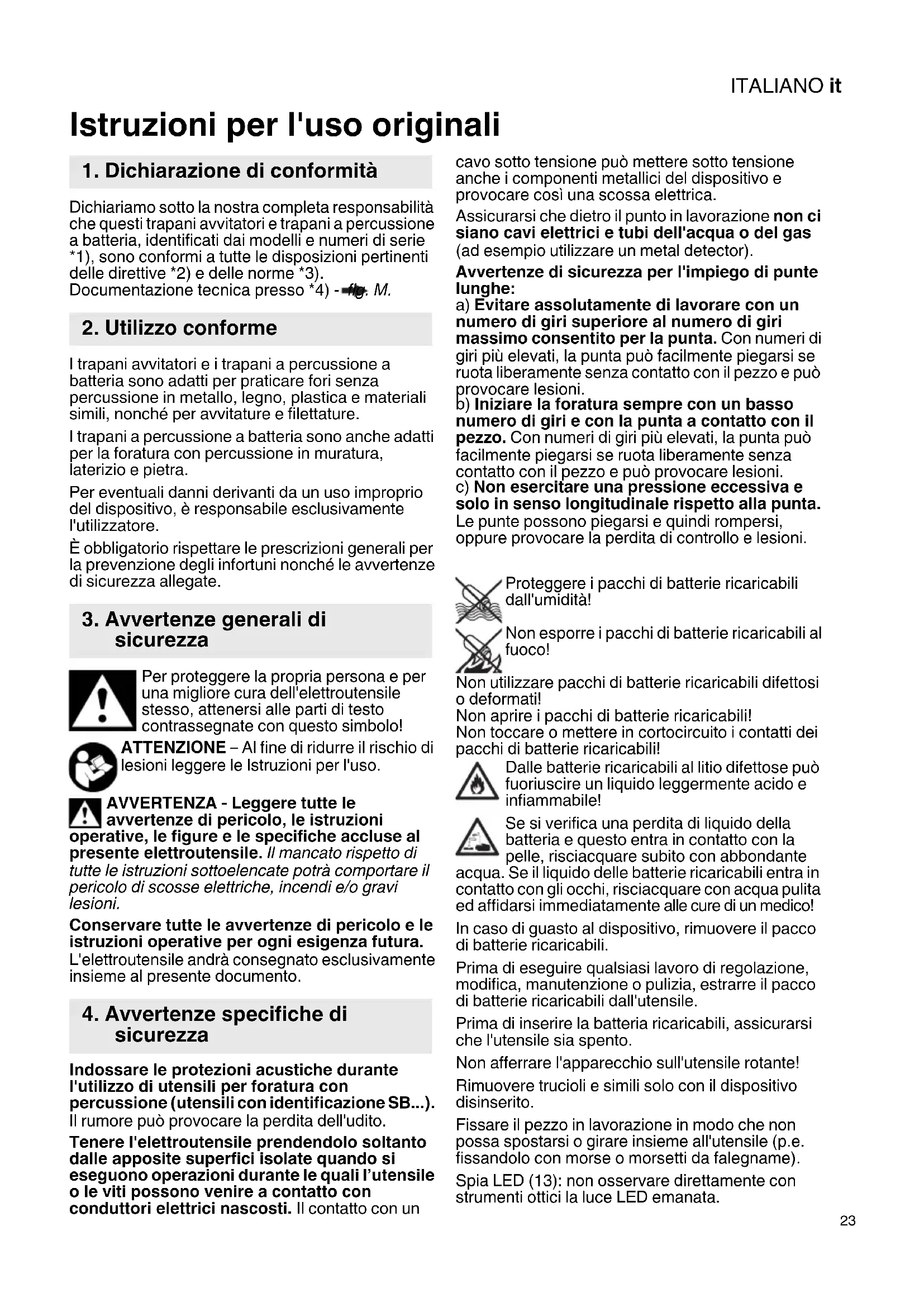

Istruzioni per l'uso originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità che questi trapani avvitatori e trapani a percussione a batteria, identificati dai modelli e numero di seri*1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3).
Documentazione tecnica presso *4) - 1y. M.
2. Utilizzo conforme
I trapani avvitatori e i trapani a percussione a batteria sono adatti per praticare fori alla percussione in metallo, legno, plastica e materiali simili, nonché per avvitature e filettature.
I trapani a percussione a batteria sono ancche adatti per la foratura con percussione in muratura, laterizio e pietra.
Per eventuali danni derivanti da un uso improprio del disposativo, è responsablee escludivamente l'utilizzatore.
E obblatorio rispetto le prescrizioni generali per la prevenzione degli infortuni nonché le avventenze di sicurezza allegate.
3. Avvertenze generali di sicurezza
Per proteggere la propria persona e per una migliorare cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con quello symbolo!
ATTENZIONE - Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso.
AVVERTENZA - Leggere tutte le avventenze di pericolo, le istruzioni
operative, le figure e le specifiche accluse al presente elettROUTENSILE. Il mancato rispetto di tutte le istruzioni sottoelencate potra comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avventenze di pericolo e le istruzioni operative per anni esigenza futura.
L'eletttroutensile andra consecnato escludivamente insieme al presente documento.
4. Avvertenze specifiche di sicurezza
Indossare le protezioni acustiche durante l'utilizzo di utensili per foratura con percussione (utensili con identificazione SB...).
Il rumore può provocare la perdita dell'udito.
Tenere l'elettroutensile prendendolo sostanto dalle apposite superfici isolate quando si eseguono operazioni durante le quali l'utensile o le viti possonoVenire a contatto con conduttori elettrici nascosti. Il contatto con un
cavo sotto tensione puòMETTERo)?tensione?
anche i componenti metallici del dispositivo e
provocareosiuna scossa elettrica.
Assicurarsi che dietro il punto in lavorazione non ci siano cavi elettrici e tubi dell'acqua o del gas (ad esempio utilizzato un metal detector).
Avvertenze di sicurezza per l'impiego di punte lunghe:
a) Evitare assolutamente di lavorare con un numero di giri superiore al numero di giri massimo consentito per la punta. Con numero di giri più elevati, la punta può essere piegarsi se ruota liberamente perché contatto con il pezzo e può provocare lesioni.
b) Iniziare la foratura sempre con un basso numero di giri e con la punta a fatto con il pezzo. Con numero di giri più elevati, la punta può fácilmente piegarsi se ruota liberamente alla,.
contatto con il pezzo e può provocare lesioni.
c) Non esercitare una pressione eccessiva e solo in senso longitudinale rispetto alla punta. Le punte possono piegarsi e quindi rompersi, oppure provocare la perdita di controllo e lesionsi.
Proteggere i pacchi di batterie ricaricabili dall'umidità!
Non esporre i pacchi di batterie ricaricabili al fuoco!
Non utilizzato pacchi di batterie ricaricabili difettosi o deformatil!
Non apriere i pacchi di batterie ricaricabili!
Non toccare o mettere in cortocircuito i contatti dei pacchi di batterie ricaricabili!
Dalle batterie ricaricabili al litio difettose vuo fuoriuscire un liquido leggermente acido e infiammabile!
Se si verifica una perdita di liquido della batteria e quello entra in contatto con la pelle, risciacquare subito con abbondante
acqua. Se il liquido delle batterie ricaricabili entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico!
In caso di guasto al dispositivo, rimuovere il pacco di batterie ricaricabili.
Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre il pacco di batterie ricaricabili dall'utensile.
Prima di insere la batteria ricaricabili, assicurarsi che l'utensile sia spento.
Non afferrare l'apparecchio sull'utensile rotante!
Rimuovere trucoli e simili solo con il dispositivo disinserito.
Fissare il pezzo in lavorazione in modo che non possa spostarsi o girare insieme all'utensile (p.e. fissandolo con Morse o morsetti da falegname).
Spia LED (13): non osservare direttamente con strumenti ottici la luce LED emanata.
ITALIANOit
ATTENZIONE: non fissare la luce accesa!
Riduzione della formazione di polvere:
AVVERTENZA - Alcune polveri che si
vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostane chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostane chimiche sono per esempio:
-
piombo in vernici contenti piombo,
-
polvere minerale proveniente da mattoni, cemento e altri materiali edili,
-
arsenico e cromo provenienti da legno trattato chimicamente.
Il rischio di但这a esposizione varia a seconda della frequenza con cui si effettua quello tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.
Cio valeanche per la polvere proveniente da altrimateriali,come ad es.alcuni tipi di legno (come la polvere di quercia o di faggio),metalli,amianto.
Altre malattie note sono ades. le reazioni allergiche e le malattie alle vie respiratoriae. Impedire alla polvere di raggiungere il corpo.
Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).
Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.
Per lavori speciali, utilizzare accessori adeguati. In quello modo, nell'ambiente si diffonde in maniera incontrlata una minore quantità di particelle.
Utilizzato unsystemadiaspirazioneadatto.
Ridurre la formazione di polvere procedendo come segue:
- Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di se o sulle persona che si trovano nelle vicinanze, né sulla polvere depositata.
- Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
- Ventilare bene il luogo di lavoro e tenerlo pulitotramite aspirazione.Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
- Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.
Trasporto del pacco di batterie ricaricabiliagli ioni di litio:
La spedizione del pacco di batterie ricaricabili agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione del pacco di batterie ricaricabili gli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incarcata. L'imballaggio certificato è disponibile presso Metabo.
Inviare il pacco di batterie ricaricabili solo se l'alloggiamento è intatto e non presente perdite. Rimuovere il pacco di batterie ricaricabili dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuito (ad esempio isolandoli con nastro adesivo).
5. Ilustrazioni
Le illustrazioni sono riportate all'inizio delle istruzioni per l'uso.
Spiegazione dei symboli:
Direzione di movimento
Punte
Funzionamento lento
Funzionamento veloc
1^a velocità
2^a velocità
Viti / limite di coppia
Foratura / copbia massima
Foratura con percussione
Nm
Coppia
6. Sintesi
Fig. A
1 Mandrino autoserrante
2 Bussola di regolazione (limite di coppia)
3 Bussola di regolazione -Viti /limite di coppia
- Foratura / coppia massima
- Foratura con percussione
4 Interruttore (1 a/2a velocità)
5 Interruttore del senso di rotazione (impostazione del senso di rotazione, sicurezza per il trasporto) - su entrambi i lati dell'utensile
6 Impugnatura
7 Portabit*
8 Gancio da cintura *
9 Tasto di sbloccaggio del pacco di batterie ricaricabili
10 Tasto dell'indicatore di capacité
11 Indicatore di energia e del livello di carica
12 Pacco batterie ricaricabili
13 LED
14 Interruttore a pulsante
- in base alla dotazione
7. Utilizzo
7.1 Pacco batterie ricaricabilli, indicatore di capacità e segnalatore B
Prima dell'utilizzo, caricare il pacco batterie ricaricabili.
Ricaricare il pacco batterie ricaricabili in caso di efficienza ridotta.
Le istruzioni di ricarica della batteria sono contente nelle istruzioni per l'uso del caricabatteria Metabo.
7.2 Rimozione e applicazione del pacco di Batterie ricaricabili C
7.3 Regolazione del senso di rotazione e della sicurezza per il trasporto fig. D
7.4 Sezione della velocità fig. E
Azionare l'interruttore (4) solo a motore spento!
7.5 Impostazione del limite di coppi e delle operazioni di avvitatura, foratura, foratura con percussione F
= im po starel' avvitatura sull'apposita bussola (3) E impostare la coppia (con limite di coppia) agendo sull'apposita bussola (2)- sono ammesse ancche le posizioni intermediie.
= impostare foratura / coppi max.
agenda sull'apposto bussola (3) (coppi
massima,enza limite di coppi)
Per evitare di sovraccaricare il motore,
non bloccare il mandrino.
Macchine con il contrassegno SB....:
= im postare la foratura
agenda sull'apposto bussola (3) (coppi
massima,enza limite di coppi)
Per evitare di sovraccaricare il motore,
non bloccare il mandrino.
7.6 Impostazione accensione/spegnimento e numero di giri A
Accensione, numero di giri: premere l'interruttore a pulsante (14). Il numero di giri cui quesser esse modificato premendo l'interruttore a pulsante.
Spegnimento: rilasciare l'interruttore a pulsante (14). Nota: il rumore udibile allo spegnimento dell'utensile è dovuto al tipo di costruzione (arresto rapido) e non influsce in alcun modo sul funzionamento e la durata dell'utensile stesso.
7.7 Mandrino autoserrante fig.16
In caso di utensili con il gambo fine, eventualmente serrare nuovamente dopo una breve foratura.
Indicazioni per dispositivi con la denominazione BS 18 LT BL, BS 18 LT BL SE, SB 18 LT BL, SB 18 LT BL SE:
-
Una volta aperto il mandrino, il rumore che eventuallymente si può sentire (provocato dal funzionamento) scompare se si ruota la bussola in senso contrario.
-
Fissaggio dell'utensile accessorio:
Ruotare la boccola in direzione "GRIP, ZU", finché non viene superata la percettibile resistenza meccanica.
Attenzione! L'utensile non è ancora serrato!
Continuare a ruotare con forza la boccola (deve
fare "clic"), finché non è più possibile alcuna rotazione - solo a questo punto l'utensile è bloccato in modo sicuro.
Pulizia: di tanto in tanto tenere l'utensile con il mandrino autoserrante in posizione verticale rivolto verso il basso e ruotare completeness la boccola in direzione "GRIP, ZU", quindi in direzione "AUF, RELEASE". La polvere accumulatasi all'interno cade dal mandrino autoserrante.
7.8 Rimozione del mandrino fig.1
Per avvitare procedere in ordine inverso.
7.9 Mandrino conSYSTEMAcambiorapido Quick(per BS 18 LT BLQ)
Rimozione: spingere l'anello di bloccaggio in avanti (a) ed estrarre il mandrino in avanti (b).
Aplicazione: spingere l'anello di bloccaggio in avanti e spingere il mandrino sul mandrino portapunta fino a battuta.
7.10 Applicare il gancio da cintura (secondo la dotazione) / il portabit (secondo la dotazione) J
Applicare il gancio da cintura (8), come rappresentato in figura.
Applicare il portabit (7) come rappresentato in figura.
copeleimnazione dei guasti
8.1 Sistema di monitoraggio multifunzionale del disposativo
L'utensile si spegne automaticamente, quando I'elettronica attiva la modalità
Protezione automatica. Viene emesso un segnale di avvertimento (segnale continuo). Questo ha una durata max. di 30 secondi o si spegne in seguito al rilascio dell'interruttore a pulsante (14).
Nonostante questa funzione di sicurezza, in particolari situazioni cui verificarsi un sovraccarico, con seguente danneggiamento del dispositivo.
Cause esoluzioni:
1. Pacco batterie ricaricabili quasi scarico
→ fig. A, B (l'électronica protege la batteria dai danni dovuti allo scaricamento completo). Se lampeggia un LED (11), significa che la batteria è quasi scarica. Eventualmente premere il tasto (10) e controllare lo stato di carica sui LED (11). Se la batteria ricaricabili è quasi scarica, deve essere ricaricata!
2. Un sovraccarico continuo del dispositivo provoca una disattivazione per surriscaldamento.
Lasciarraffreddare il dispositivo o il pacco Batterie ricaricabili.
Note: se il pacco batterie ricaricabili risultata molto caldo al fatto, è possible farlo raffreddare più rapidamente, inserendolo in un caricabatterie "AIR COOLED".
ITALIANOit
Note: il disposativo si raffredda più velocemente, se lo si fa girare a vuoto.
3. Sistema di spegnimento di sicurezza
Metabo: il dispositivo è stato DISATTIVATO in automatico. In caso di riduzione improvvisa del numero di giri (come in caso di blocco improvviso o contraccolpo), il dispositivo si spegne. Spagnere l'utensile con l'interruttore a pulsante (14). Rimetterla poi in funzione e continuare a lavorare normalmente. Evitare ulteriori bloccaggi.
9. Accessori
Utilizzato soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).
Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.
Applicazione dell'adattatore di foratura angolare fig. K.
Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.
10. Riparazione
Gli interventi di riparazione degli eletttroutensili sono riservati esclusivamente ai tecnici ricisti specializzati!
Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il site www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.
11. Tutela dell'ambiente
Non gettare i pacchi di batterie ricaricabili in acqua.
Per amore dell'ambiente, non gettare gli elettroutensili nei pacchi di batterie ricaricabili nei rifiuti domestici. Attenersi alle norme
nazionali in materia di raccolta differenziate e riciclaggio di utensili fuori servizio, imballaggi e accessori.
Prima di effettuare lo smaltimento, scaricare il pacco batterie ricaricabili all'interno dell'elettroutensile. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).
12. Dati tecnici
Fig. L. Con riserva di modifiche ai fini del miglioramento Tecnologico.
U = tensione del pacco batterie ricaricabili
n_0 = numero di giri a vuoto
Coppia di serraggio per l'avvitatura:
M_1 = avvitatura in materiale morbido (legno)
M_3 =avvitatura in materiale duro (metallo)
M_4 = coppià di serraggio regolabile
D1max = nell'acciaio
D2max = n e l I e g n o t e n e
D3max = i n m u r a t ur a
s = max[numero di percussioni
m = peso (con il pacco di batterie ricaricabili più piccolo)
G = filettatura del mandrino
Dmax = a p e r t u r a d e l m
Valori misurati a norma EN 62841.
Temperatura ambiente consentita durante il funzionamento: da -20^ a 50^ (con temperature inferiori a 0^ le prestazioni sono limitate).
Temperatura ambiente consentita durante lo stoccaggio: da 0^ a 30^
Corrente continua
I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).
Valori di emissione
Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego,allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima,considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzato.
Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolo secondo la norma EN 62841:
a_h, ID = valore di emissione di vibrazione (foratura con percussione nel calce-struzzo)
a_h,D = valore di emissione di vibratione (Foratura nel metallo)
a_h,S = valore emissione vibrazioni (avvitatura sensa percussione)
K_h, = incertezza (vibrazioni)
Livello sonoro classe A tipico:
L_pA = livello di pressione acustica
LwA = livello di potenza acustica
Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 d(A).
Indossare le protezioni acustiche!
Manual original
G = Rosca del husillo
D max = Anchura del portabocas
