Tipo di prodotto	Martello perforatore-avvitatore senza fili
Marca	Black & Decker
Modello	BDK148
Tensione nominale	14,4 V
Velocità a vuoto	0-450 / 0-1500 giri/min (2 velocità)
Coppia massima	14 / 35 Nm
Capacità del mandrino	10 mm (senza chiave)
Capacità di foratura (acciaio)	10 mm
Capacità di foratura (legno)	25 mm
Capacità di foratura (muratura)	10 mm
Peso approssimativo	1,5 kg (con batteria)
Dimensioni (L × l × h)	Circa 250 × 70 × 200 mm
Tipo di batteria	Li-Ion, 1,1 / 1,3 / 1,5 Ah
Caricabatteria	905998** (tipo 1), 230 V, uscita 18 V, 1 A
Funzioni principali	Forare, avvitare, forare a percussione
Doppia velocità	Sì (1ª per avvitatura/acciaio, 2ª per foratura altri materiali)
Regolatore di velocità	Sì (tramite pressione sull'interruttore)
Senso di rotazione reversibile	Sì (destra/sinistra con blocco centrale)
Frizione di coppia	Sì, 15 posizioni + foratura + percussione
Manutenzione	Pulire regolarmente le aperture di ventilazione con una spazzola morbida; pulire l'alloggiamento con un panno umido; non utilizzare solventi
Sicurezza	Doppio isolamento, interruttore di blocco, uso di protezioni per l'udito e la vista raccomandato
Ricambi e riparabilità	Riparazione presso centro autorizzato Black & Decker; utilizzo di pezzi originali
Uso	Solo domestico
Garanzia	2 anni (tranne uso professionale, uso improprio, ecc.)

Domande frequenti - BDK148 BLACK & DECKER

Come installare e rimuovere la batteria del martello perforatore BDK148?

Per installare la batteria, allineala con l'alloggiamento sull'utensile e spingi fino allo scatto. Per rimuoverla, premi il pulsante di sblocco sulla batteria mentre la tiri verso l'esterno. Assicurati che l'utensile sia spento prima di qualsiasi operazione.

Che tipo di batteria utilizza il Black & Decker BDK148?

Il BDK148 utilizza una batteria Li-Ion da 14,4 V, disponibile in capacità di 1,1 Ah, 1,3 Ah o 1,5 Ah. Utilizzare solo le batterie raccomandate dal produttore (tipo BL1114, BL1314, BL1514).

Come caricare la batteria del BDK148?

Inserisci la batteria nel caricabatteria fornito (modello 905998**). Collega il caricabatteria a una presa di corrente. La spia lampeggia durante la carica e diventa fissa quando la carica è completa. La carica dura circa 1h30. Non caricare a temperature inferiori a 10 °C o superiori a 40 °C.

Posso forare il cemento con il BDK148?

Sì, il BDK148 consente di forare muratura leggera. Per farlo, regola l'anello di selezione sul simbolo martello (T) e posiziona il selettore di velocità sulla seconda velocità (posizione avanti). Utilizza una punta per muratura adatta.

Come regolare la coppia di serraggio per l'avvitatura?

Ruota l'anello di regolazione della coppia per scegliere una delle 15 posizioni. Inizia con una coppia bassa, avvita una vite di prova. Se la frizione fa clic prima di ottenere il risultato desiderato, aumenta gradualmente la regolazione fino a trovare la coppia corretta.

Qual è la differenza tra le due velocità del BDK148?

La prima velocità (selettore in posizione posteriore) è ideale per l'avvitatura e la foratura dell'acciaio, offrendo una coppia elevata. La seconda velocità (selettore in posizione anteriore) è progettata per la foratura di legno, plastica e muratura, con una velocità più rapida.

Come invertire il senso di rotazione?

Utilizza il selettore di rotazione destra/sinistra situato sopra l'interruttore. Spingilo a sinistra per una rotazione oraria (foratura, serraggio), a destra per quella antioraria (svitaggio). La posizione centrale blocca l'utensile.

Quali accessori di sicurezza sono raccomandati?

Indossare sempre una protezione per gli occhi e, per i lavori a percussione, una protezione per l'udito. Utilizzare anche guanti e una maschera antipolvere se necessario. Mantenere l'area di lavoro pulita e ben illuminata.

Come manutenere il mio martello perforatore BDK148?

Prima di qualsiasi manutenzione, rimuovere la batteria. Pulire regolarmente le aperture di ventilazione con una spazzola morbida. Pulire l'alloggiamento con un panno umido; non utilizzare prodotti abrasivi o a base di solventi. Aprire il mandrino di tanto in tanto per rimuovere la polvere.

Cosa fare se la batteria non si carica?

Verificare che la temperatura ambiente sia compresa tra 10 °C e 40 °C. Assicurarsi che la batteria sia ben inserita nel caricabatteria. Se la spia non si accende, provare un'altra presa. Se il problema persiste, contattare un riparatore autorizzato Black & Decker.

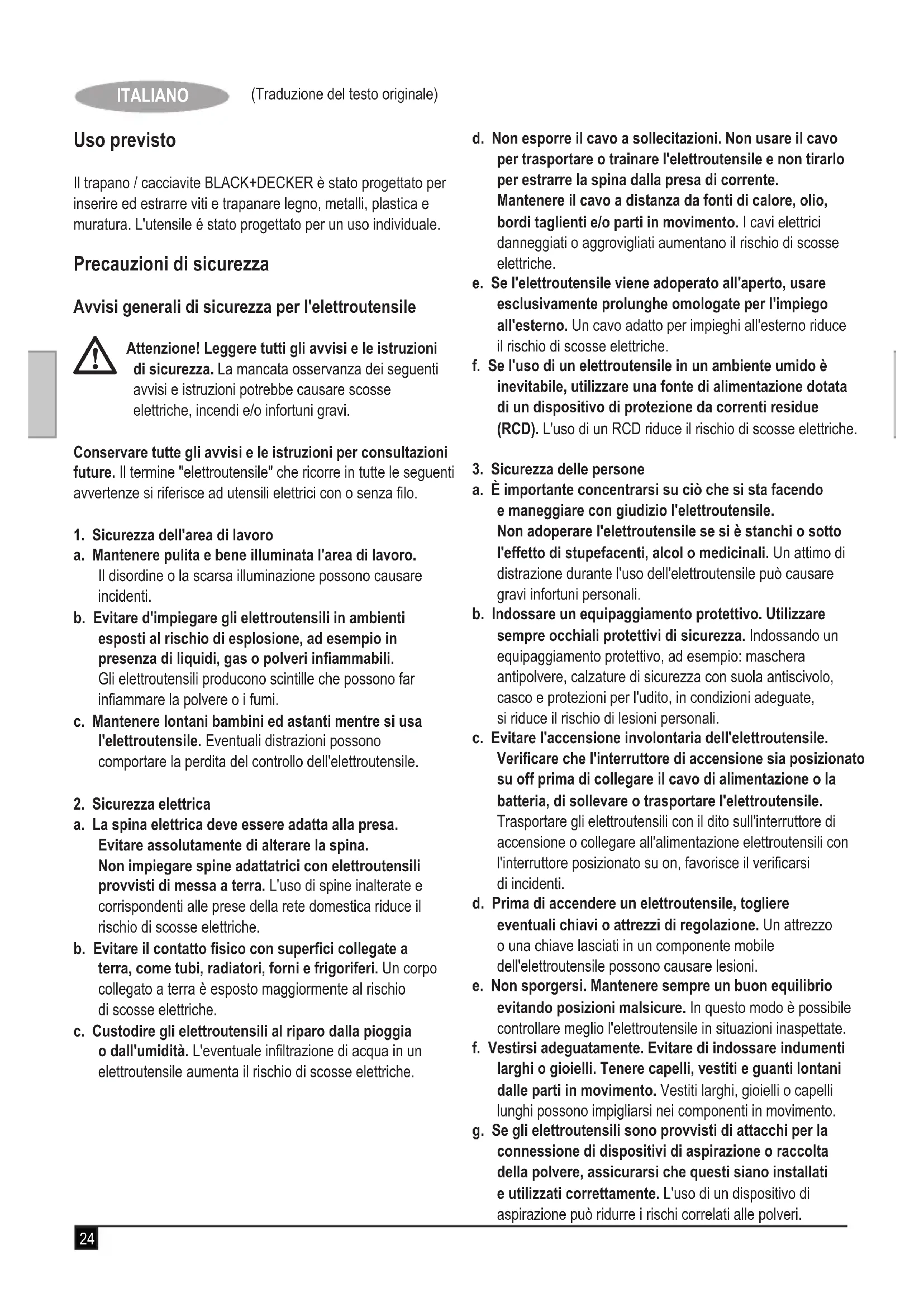

MANUALE UTENTE BDK148 BLACK & DECKER

Il trapano / cacciavite BLACK+DECKER è stato progettato per inserire ed estrarre viti e trapanare legno, metalli, plastica e muratura. L'utensile è stato progettato per un uso individuale.

Precauzioni di sicurezza

Avvisi generali di sicurezza per l'elettroutensile

Attenzione! Leggere tutti gli avvisi e le istruzioni di sicurezza. La mancata osservanza dei seguenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte gli avvisi e le istruzioni per consultazioni future. Il termine "elettroutensile" che ricorre in tutte le seguenti avvertenze si riferisce ad utensili elettrici con o senza filo.

1. Sicurezza dell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o la scarsa illuminazione possono causare incidenti.

b. Evitare d'impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i fumi.

c. Mantenere lontani bambini ed astanti mentre si usa l'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell'elettroutensile.

1. Sicurezza elettrica

a. La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con elettroutensili provvisti di messa a terra. L'uso di spine inalterate e corrispondenti alle prese della rete domestica riduce il rischio di scosse elettriche.

b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Un corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche.

c. Custodire gli elettroutensili al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche.

d. Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo a distanza da fonti di calore, olio, bordi taglienti e/o parti in movimento. I cavi elettrici danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

e. Se l'elettroutensile viene adoperato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. Un cavo adatto per impieghi all'esterno riduce il rischio di scosse elettriche.

f. Se l'uso di un elettroutensile in un ambiente umido è inevitabile, utilizzare una fonte di alimentazione dotata di un dispositivo di protezione da correnti residue (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

1. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non adoperare l'elettroutensile se si è stanchi o sotto l'effetto di stupefacenti, alcol o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può causare gravi infortuni personali.

b. Indossare un equipaggiamento protettivo. Utilizzare sempre occhiali protettivi di sicurezza. Indossando un equipaggiamento protettivo, ad esempio: maschera antipolvere, calzature di sicurezza con suola antiscivolo, casco e protezioni per l'udito, in condizioni adeguate, si riduce il rischio di lesioni personali.

c. Evitare l'accensione involontaria dell'elettroutensile. Verificare che l'interruttore di accensione sia posizionato su off prima di collegare il cavo di alimentazione o la batteria, di sollevare o trasportare l'elettroutensile. Trasportare gli elettroutensili con il dito sull'interruttore di accensione o collegare all'alimentazione elettroutensili con l'interruttore posizionato su on, favorisce il verificarsi di incidenti.

d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un attrezzo o una chiave lasciati in un componente mobile dell'elettroutensile possono causare lesioni.

e. Non sporgersi. Mantenere sempre un buon equilibrio evitando posizioni malsicure. In questo modo è possibile controllare meglio l'elettroutensile in situazioni inaspettate.

f. Vestirsi adeguatamente. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nei componenti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per la connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'uso di un dispositivo di aspirazione può ridurre i rischi correlati alle polveri.

1. Uso e cura degli elettroutensili

a. Non sovraccaricare l'elettroutensile. Usare un elettroutensile idoneo al lavoro da eseguire. Un elettroutensile appropriato permetterà una migliore e più sicura lavorazione alla potenza nominale prevista.

b. Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa e/o estrarre la batteria dall'elettroutensile prima di eseguire regolazioni, di sostituire degli accessori o di riporre l'elettroutensile. Queste precauzioni riducono le possibilità che l'elettroutensile venga messo in funzione accidentalmente.

d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori della portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi se usati da persone inesperte.

e. Sottoporre gli elettroutensili alle procedure di manutenzione del caso. Verificare che le parti mobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possano compromettere il funzionamento dell'elettroutensile. In caso di danni, riparare l'elettroutensile prima dell'uso. La scarsa manutenzione causa molti incidenti.

f. Mantenere affilati e puliti gli utensili da taglio. Se sottoposti alla corretta manutenzione, gli utensili da taglio con taglienti affilati s'inceppano meno frequentemente e sono più facili da manovrare.

g. Utilizzare l'elettroutensile, gli accessori, le punte ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni lavorative e del tipo di lavoro da eseguire. L'impiego degli elettroutensili per usi diversi da quelli previsti può dar luogo a situazioni di pericolo.

1. Uso e cura degli utensili a batteria

a. Ricaricare la batteria esclusivamente con il caricabatterie specificato dal fabbricante. Un caricabatterie adatto per un tipo di batteria può esporre al rischio d'incendio se usato con una batteria diversa.

b. Utilizzare gli elettroutensili solo con le batterie indicate. L'uso di batterie diverse può esporre al rischio di infortuni e incendi.

c. Quando non è in uso, la batteria deve essere conservata lontana da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altre minuterie in metallo che possono creare contatto tra i poli. Il cortocircuito dei poli di una batteria può causare ustioni o incendi.

d. In condizioni di sovraccarico, le pile possono perdere liquido: evitare di toccarlo. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, rivolgersi ad un medico. Il liquido che fuoriesce dalla pila può causare irritazioni o ustioni.

1. Riparazioni

a. Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. Ciò permetterà di conservare le condizioni di sicurezza dell'elettroutensile.

Ulteriori avvisi di sicurezza per l'elettroutensile

Attenzione! Ulteriori avvisi di sicurezza per trapani e trapani a percussione

- Indossare protezioni acustiche per utilizzare i trapani a percussione. L'esposizione al rumore può causare la perdita dell'udito.

- Utilizzare le impugnature ausiliarie fornite con l'elettroutensile. La perdita di controllo può causare lesioni.

- Eseguendo lavori in cui l'accessorio da taglio può entrare in contatto con linee elettriche nascoste o con il cavo di alimentazione, afferrare l'elettroutensile tramite le apposite impugnature isolanti. Il contatto dell'accessorio da taglio con una "linea sotto tensione", può sottoporre a tensione le parti metalliche dell'elettroutensile e provocare una scossa elettrica.

- Utilizzare morsetti o un altro metodo sicuro per fissare e supportare il pezzo in lavorazione su una piattaforma stabile. Se il pezzo in lavorazione è sostenuto a mano o appoggiato al proprio corpo, rimane in posizione instabile e si possono verificare perdite di controllo.

- Prima di forare pareti, pavimenti o soffitti, verificare l'ubicazione di cavi elettrici e tubazioni.

- Evitare di toccare la punta del trapano subito dopo aver forato, può essere molto calda.

- Questo elettroutensile non è destinato ad essere utilizzato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, senza esperienza o non in possesso delle dovute conoscenze, senza la supervisione o l'addestramento sull'uso dell'elettroutensile da parte di una persona responsabile per la loro sicurezza. Controllare i bambini per evitare che giochi con l'elettroutensile.

- L'utilizzo previsto è quello indicato nel presente manuale. L'utilizzo di qualsiasi accessorio o attrezzatura o l'uso del presente elettroutensile per scopi diversi da quelli consigliati nel presente manuale d'istruzioni potrebbero comportare il rischio di infortuni e/o danni alle proprietà.

Rischi residui.

Altri rischi residui che possono sorgere durante l'impiego dell'elettroutensile e che possono non essere stati contemplati dagli allegati avvisi di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.

Perfino adottando gli appositi regolamenti di sicurezza e utilizzando i dispositivi di sicurezza, certi rischi residui non possono essere evitati. Essi comprendono:

• Lesioni causate o subite a seguito del contatto con parti rotanti/in movimento.
• Lesioni causate o subite durante la sostituzione di parti, lame o accessori.
• Lesioni causate dall'impiego prolungato di un elettroutensile. Quando si usa qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause.
  ♦ Problemi di udito.
  Rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).

Vibrazioni

I valori delle vibrazioni dichiarati nei dati tecnici e nella dichiarazione di conformità sono stati misurati in conformità ai metodi di test standard descritti in: EN 60745 e possono essere utilizzati per comparare due elettroutensili. I valori di emissioni dichiarati possono essere usati anche per una valutazione preliminare dell'esposizione.

Attenzione! Il valore delle vibrazioni durante l'uso dell'elettroutensile può differire dai valori dichiarati a seconda del modo in cui viene usato l'elettroutensile. Il livello di vibrazioni può aumentare rispetto al livello nominale.

Quando si valuta l'esposizione alle vibrazioni e si stabiliscono le misure di sicurezza richieste dalla direttiva 2002/44/CE per proteggere il personale che utilizza regolarmente gli elettroutensili nello svolgimento delle proprie funzioni, considerare una stima dell'esposizione alle vibrazioni, le effettive condizioni d'uso e il modo in cui l'elettroutensile viene usato, analizzando tutte le parti del ciclo operativo, ovvero i periodi in cui l'elettroutensile è spento o gira a vuoto, oltre al tempo in cui è in uso.

Etichette sull'elettroutensile

Sull'elettroutensile sono presenti le seguenti immagini:

Attenzione! Per ridurre il rischio di lesioni, l'utente è tenuto a leggere il presente manuale di istruzioni.

Istruzioni supplementari sulla sicurezza per batterie e caricatori

Pile

Non tentare mai di aprire le batterie, per nessuna ragione.
◆ Non esporre la batteria all'acqua.
- Non conservarle in ambienti in cui la temperatura possa superare i 40 °C.
◆ Caricare le batterie solo a temperatura ambiente compresa tra 10 °C e 40 °C.
- Caricare la batteria solo usando il caricabatterie fornito con l'elettroutensile.
- Per smaltire le batterie seguire le istruzioni riportate nel capitolo “Protezione dell'ambiente”.

Non tentare di caricare batterie danneggiate.

Caricabatterie

• Usare il caricabatterie BLACK+DECKER soltanto per caricare le batterie fornite con l'elettroutensile. Batterie di altro tipo possono esplodere, provocando danni a persone e cose.
• Non tentare mai di ricaricare una pila non ricaricabile.
  ◆ Sostituire immediatamente i cavi difettosi.
  ◆ Non esporre il caricabatterie all'acqua.
  ◆ Non aprire il caricabatterie.
• Non applicare i puntali di un multimetro sul caricabatterie.

Il caricabatterie è destinato ad essere usato esclusivamente in ambienti interni.

Leggere il manuale di istruzioni prima dell'uso.

Sicurezza elettrica

caricabatterie è provvisto di doppio isolamento che rende superflua la messa a terra. Controllare che la tensione di alimentazione corrisponda a quella indicata sulla targhetta con i dati caratteristici. Non cercare di utilizzare una normale presa di corrente al posto del caricabatterie.

Se il cavo elettrico in dotazione risulta danneggiato, deve essere sostituito dal produttore o da un Centro di assistenza autorizzato BLACK+DECKER, onde evitare rischi.

Funzioni

Questo elettroutensile è dotato di tutte le caratteristiche elencate di seguito, o di alcune di esse.

1. Interruttore a velocità variabile
2. Selettore avanti/indietro
3. Selettore modalità/ghiera di regolazione coppia di serraggio
4. Mandrino
5. Selettore velocità
6. Portapunta

Fig. A

1. Batteria
2. Alimentatore
3. Indicatore di carica

Montaggio

Attenzione! Prima di montaggio, rimuovere la batteria.

Inserimento ed estrazione della batteria (fig. B)

◆ Per inserire la batteria (7), allinearla alla base sull'utensile. Fare scorrere la batteria nella base fino a che non s'inserisce con uno scatto.
◆ Per estrarre la batteria, premere il pulsante di sgancio (10) e, contemporaneamente, estrarla dalla base.

Inserimento e rimozione di una punta per trapano o per cacciavite

L'elettroutensile è dotato di un mandrino senza chiave che permette di cambiare con facilità le punte.

Bloccare l'elettroutensile posizionando il selettore avanti/indietro (2) nella posizione centrale.
- Aprire il mandrino girando (4) con una mano la parte anteriore mentre con l'altra mano si sostiene la parte posteriore.
- Inserire lo stelo della punta nel mandrino e serrarlo saldamente.

Questo elettroutensile viene fornito con un inserto a doppia punta inserito nel supporto punte (6).

◆ Per staccare l'inserto del cacciavite dal supporto punte, sollevarla dalla cava.
◆ Per rimettere nel supporto l'inserto, premerlo con decisione.

Uso

Attenzione! Lasciare che l'utensile lavori al suo ritmo, senza sovraccaricarlo.

Attenzione! Prima di forare pareti, pavimenti o soffitti, verificare l'ubicazione di cavi elettrici e tubazioni.

Carica della batteria (fig. A)

La batteria deve essere caricata prima dell'impiego iniziale e quando non eroga una potenza sufficiente per lavori che prima era possibile eseguire facilmente. Durante la carica la batteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica che vi è un problema.

Attenzione! Non caricare la batteria a temperature ambiente inferiori a 10 °C o superiori a 40 °C. Temperatura di carica consigliata: 24 °C circa.

Nota: L'alimentatore non carica un battery pack se la temperatura della cella è inferiore a 10 °C o superiore a 40 °C.

Il battery pack deve essere lasciato nell'alimentatore che incomincerà a caricare automaticamente quando la temperatura della cella aumenta o diminuisce.

• Per caricare la batteria (7), inserirla nell'alimentatore (8). La batteria può essere inserita nell'alimentatore solo in un verso. Non forzarla. Accertarsi che la batteria sia completamente insediata nell'alimentatore.
  ♦ Collegare l'alimentatore alla presa di corrente.

L'indicatore di carica (9) lampeggia.

La carica è completa quando l'indicatore di carica (9) passa alla sempre attiva. L'alimentatore e la batteria possono essere lasciati collegati indefinitamente alla presa di corrente. Il LED si accende quando l'alimentatore di tanto in tanto rabbocca la carica della batteria.

- Caricare le batterie esauste entro 1 settimana. La durata delle batterie diminuisce parecchio se sono conservate scariche.

Batteria lasciata nell'alimentatore

L'alimentatore e il battery pack possono essere lasciati collegati con il LED sempre acceso. L'alimentatore manterrà il battery pack come nuovo e completamente carico.

Selezione del senso di rotazione (fig. C)

Per trapanare e avvitare, selezionare il senso di rotazione in avanti (senso orario). Per svitare o per togliere una punta inceppata, selezionare il senso di rotazione indietro (senso antiorario).

• Per selezionare la rotazione in avanti, spingere il selettore avanti/indietro (2) verso sinistra.
  ◆ Per selezionare la rotazione indietro, spingere il selettore avanti/indietro verso destra.
  ◆ Per bloccare l'elettroutensile, collocare il selettore avanti/indietro nella posizione centrale.

Sezione del modo operativo o della coppia di serraggio (fig. D)

Questo utensile è dotato di una ghiera che permette di regolare la coppia di serraggio alla quale avvitare le viti. Viti grandi e materiali duri richiedono una coppia di serraggio più elevata rispetto a viti piccole e materiali morbidi. La ghiera ha un'ampia gamma di impostazioni adatte ad ogni applicazione.

• Per trapanare legno, metallo e plastica, collocare l'anello (3) nella posizione di trapanatura allineando il simbolo 2 alla tacca.
  Per usare l'elettroutensile come cacciavite, collocare la ghiera sull'impostazione desiderata. Se non si è ancora pratici delle impostazioni corrette, procedere come segue:
• Collocare la ghiera (3) sull'impostazione della coppia di serraggio più bassa.
• Stringere la prima vite.
• Se la frizione si arresta prima che si sia ottenuto il risultato desiderato, regolare la ghiera su un valore maggiore e continuare a stringere la vite. Ripetere l'operazione fino ad ottenere l'impostazione corretta. Fare uso di quest'impostazione per tutte le altre viti.

Trapanatura di murature (fig. D & E)

◆ Per trapanare muri, collocare l'anello (3) nella posizione di trapanatura allineando il simbolo Talla tacca.
- Fare slittare il selettore velocità (5) verso la parte anteriore dell'utensile (2º scatto).

Selettore velocità (fig. E)

• Per trapanare l'acciaio ed avvitare le viti, fare scorrere il selettore velocità (5) verso la parte posteriore dell'elettroutensile (1º velocità).
• Per trapanare materiali diversi dall'acciaio, fare scorrere il selettore velocità (5) verso la parte anteriore dell'elettroutensile (2° velocità).

Istruzioni per trapanare/avvitare

♦ Selezionare il senso di rotazione usando il selettore avanti/indietro (2).
- Per accendere l'elettroutensile, premere l'interruttore (1). La velocità dell'elettroutensile dipende dalla pressione esercitata sull'interruttore.
◆ Per spegnere l'elettroutensile, rilasciare l'interruttore.

Consigli per un'ottima utilizzazione

Istruzioni per trapanare

◆ Esercitare sempre una leggera pressione in linea retta con la punta.
♦ Prima che la punta fuoriesca dall'altra parte del pezzo in lavorazione, diminuire la pressione sull'elettroutensile.
◆ Usare un blocco di legno per sostenere i pezzi in lavorazione che si possono scheggiare.

◆ Usare punte a pala per praticare fori di diametro largo su legno.
◆ Usare punte in acciaio rapido per trapanare i metalli.
◆ Usare punte per muratura per trapanare i muri.
- Usare un lubrificante per trapanare metalli diversi da ottone e ferro.
◆ Per aumentare l'accuratezza della trapanatura, fare una tacca con un punteruolo al centro del punto da trapanare.

Avvitatura

• Usare sempre una punta per avvitare di tipo e misura adeguati.
• Se le viti sono difficili da stringere, provare ad applicare un piccola quantità di liquido detergente o sapone come lubrificante.
• Mantenere sempre l'elettroutensile e la punta in linea retta rispetto alla vite.

Manutenzione

Questo utensile BLACK+DECKER è stato progettato per funzionare a lungo con un minimo di manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica. Il caricabatteria non richiede alcun tipo di manutenzione oltre a una regolare pulizia.

Attenzione! Prima di eseguire qualsiasi tipo di manutenzione dell'utensile, estrarne le batterie. Scollegare il caricatore dalla presa elettrica prima di pulirlo.

• Pulite regolarmente con una spazzola morbida o un panno asciutto le prese di ventilazione dell'utensile e del caricabatteria.
• Il vano motore va pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.
  ◆ Aprire regolarmente il mandrino e colpirlo leggermente per togliere tutta la polvere dall'interno.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui si decida di sostituire l'apparecchio oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifiuti domestici. Smaltire il prodotto tramite raccolta differenziata.

raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime.

In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.

BLACK+DECKER offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti BLACK+DECKER che hanno esaurito la loro durata in servizio. Per usufruire del servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede BLACK+DECKER locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati BLACK+DECKER e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com

Batterie

Le batterie della BLACK+DECKER si possono ricaricare più volte: al termine della loro durata in servizio, devono essere raccolte negli appositi contenitori, per garantirne lo smaltimento nel rispetto dell'ambiente.

• Quando è completamente esaurita, la batteria deve essere estratta dall'utensile.
• Le batterie NiCd, NiMH e Li-Ion sono riciclabili e devono essere consegnate a un tecnico autorizzato o portate presso un impianto di riciclaggio di zona.

Dati tecnici

	BDK148 (H1)	BDK188 (H1)
Tensione V	14,4	18
Regime a vuoto Min	0-450/0-1500	0-400/0-1350
Coppia max. Nm 14/35 17/38
Capacità mandrino mm 10 10
Capacità di trapanatura max.
Acciaio/legno/muratura mm 10/25/10 10/25/10

Alimentatore		905998** (typ. 1)
Tensione in ingresso V	ac	230
Tensione erogata	Vac	18
Corrente A 1
Tempo di carica approssimativo h		1.5

Batteria BL1114			BL1314 BL1514
Tensione	Vca	14,4 14,4 14,4
Capacità	A/h	1,1	1,3	1,5
Tipo		Litio-ionio	Litio-ionio	Litio-ionio

Batteria BL1118		BL1318 BL1518
Tensione	Vca	18	18	18
Capacità	A/h	1,1	1,3	1,5
Tipo		Litio-Ionio	Litio-Ionio	Litio-Ionio

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora ( Lrs ) 87.4 dB(A), incertezza (K) 3 dB(A)

Potenza acustica ( L2α ) 98.4 dB(A), incertezza (K) 3 dB(A)

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

Trapanatura a percussione nel calcestruzzo (a1,0) 11 m/s, incertezza (K) 1,5 m/s 2

Trapanatura nel metallo (a1,0) <2.5 m/s 2 , incertezza (K) 1,5 m/s 2

Avvitatura senza percussione (a1,0) <2.5 m/s 2 , incertezza (K) 1,5 m/s 2

Dichiarazione di conformità CE

DIRETTIVA SUI MACCHINARI

BDK48/BDK188

Black & Decker dichiara che questi prodotti descritti al paragrafo "Dati tecnici" sono conformi a: 2006/42/CE, EN 60745-1, EN 60745-2-1

Questi prodotti sono conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per ulteriori informazioni, contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia questa dichiarazione per conto di Black & Decker.

R. Laverick

Engineering Manager

Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

• Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
• Il prodotto non sia stato usato in modo improprio o scorretto;
• Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
• Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al tecnico autorizzato.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com

I clienti che desiderano registrare il nuovo prodotto BLACK+DECKER e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti BLACK+DECKER sono disponibili all'indirizzo www.blackanddecker.it
