6813247B - Rubinetto Easy Home - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rubinetto design per bagno
Marchio	Easy Home
Modello	6813247B
Numero articolo	94051
Lunghezza tubi di collegamento	400 mm
Uso conforme	Regolazione acqua calda e fredda su lavello con troppo pieno
Compatibilità scaldabagno	Scaldabagno elettrico compatibile, boiler ad accumulo. Non per accumulatori a bassa pressione né piccoli scaldabagni elettrici
Materiale	Ottone cromato (stima)
Utilizzo	Solo uso privato
Temperatura ambiente minima	0 °C
Funzioni principali	Regolazione portata e temperatura tramite leva, scarico integrato
Manutenzione e pulizia	Pulizia con panno morbido e detergente delicato; decalcificazione regolare dell'areatore
Sicurezza	Rischio di scossa elettrica in caso di perdita; non utilizzare sotto 0 °C; sorveglianza bambini
Ricambi	Cartuccia di ricambio disponibile (ordine presso assistenza)
Garanzia	Consultare la carta di garanzia fornita
Contenuto della confezione	Rubinetteria, tubi di collegamento (2x), scarico, guarnizioni, areatore, leva, viti, ecc. (vedere elenco completo nelle istruzioni)

Domande frequenti - 6813247B Easy Home

Come installare il rubinetto Easy Home 6813247B?

Chiudere l'alimentazione idrica. Seguire i passaggi delle istruzioni: inserire le guarnizioni, avvitare a mano i tubi di collegamento, posizionare il rubinetto nel foro del lavello, serrare il dado di fissaggio, quindi collegare i tubi alle valvole di arresto. Fare attenzione a non piegare i tubi.

Come pulire il rubinetto senza danneggiarlo?

Utilizzare un panno morbido e un detergente delicato. Evitare prodotti abrasivi, acidi o a base di alcol. Asciugare il rubinetto dopo ogni utilizzo per evitare depositi di calcare. Per l'areatore, svitarlo e pulirlo separatamente.

Come sostituire la cartuccia del rubinetto?

Rimuovere il cappuccio di plastica della leva, allentare la vite senza testa sotto la leva, rimuovere la leva. Svitare l'anello di copertura e la protezione della cartuccia. Sostituire la cartuccia assicurandosi di posizionare correttamente le guide. Riavvitare il tutto e fissare la leva.

Il rubinetto perde dalla leva, cosa fare?

Ciò può indicare che la cartuccia è usurata o posizionata male. Sostituire la cartuccia come descritto nelle istruzioni. Verificare inoltre che l'anello di copertura non sia troppo stretto, potrebbe bloccare la leva ma non causare perdite. Se la perdita persiste, contattare un professionista.

Si può usare questo rubinetto con uno scaldabagno elettrico?

Sì, a condizione che lo scaldabagno sia compatibile con una rubinetteria meccanica. Non è adatto per accumulatori a bassa pressione né per piccoli scaldabagni elettrici. Per i boiler ad accumulo, è possibile.

Come regolare la temperatura dell'acqua?

Abbassare la leva del rubinetto. Per acqua calda, ruotare la leva in senso orario. Per acqua fredda, ruotarla in senso antiorario. La portata si regola alzando o abbassando la leva.

Il flusso d'acqua è debole, come migliorarlo?

Controllare l'areatore: svitare il cappuccio dell'areatore e rimuoverlo. Pulire i depositi di calcare con una spazzola morbida. Se il problema persiste, verificare che le valvole di arresto siano completamente aperte.

Come utilizzare lo scarico?

Per chiudere lo scarico, premere il tappo. Per aprire, premere di nuovo. Attenzione: l'acqua nel lavello potrebbe essere calda, lasciarla raffreddare prima di maneggiare lo scarico per evitare scottature.

Quali precauzioni di sicurezza bisogna rispettare?

Prima di qualsiasi intervento, chiudere l'alimentazione idrica. Verificare la tenuta dei raccordi per evitare rischi di scossa elettrica. Non lasciare che i bambini giochino con il rubinetto o l'imballaggio. Utilizzare il rubinetto solo a temperature ambiente superiori a 0 °C.

Dove trovare ricambi per questo rubinetto?

I ricambi, in particolare la cartuccia, sono disponibili presso il servizio assistenza. I recapiti si trovano sulla carta di garanzia. È inoltre possibile contattare il rivenditore o visitare il portale di servizi ALDI (www.aldi-service.ch).

MANUALE UTENTE 6813247B Easy Home

Istruzioni per l'uso

EASY ^ HOME

Risque d'endommagement!

Risque d'endommagement!

Risque d'endommagement!

Risque d'endommagement!

Panoramica prodotto .... 3

Utilizo 5

Dotazione/componenti 30

Codici QR....31

Informazioni generali 32

Leggere e conservare le istruzioni per l'uso....32

Descrizione pittogrammi....32

Sicurezza 33

Utilizzo conforme alla destinazione d'uso 33

Note relative alla sicurezza 33

Primo utilizzo....35

Controllo del rubinetto per bagno e della dotazione ....35

Accurata pulizia 35

Montaggio del rubinetto per bagno ....36

Utilizzo 37

Rubinetto per bagno 37

Piletta 38

Sostituzione della cartuccia 38

Potabilità dell'acqua del rubinetto....39

Pulizia 40

Dati tecnici 40

Smaltimento 40

Smaltimento dell'imballaggio....40

Smaltimento del rubinetto per bagno....40

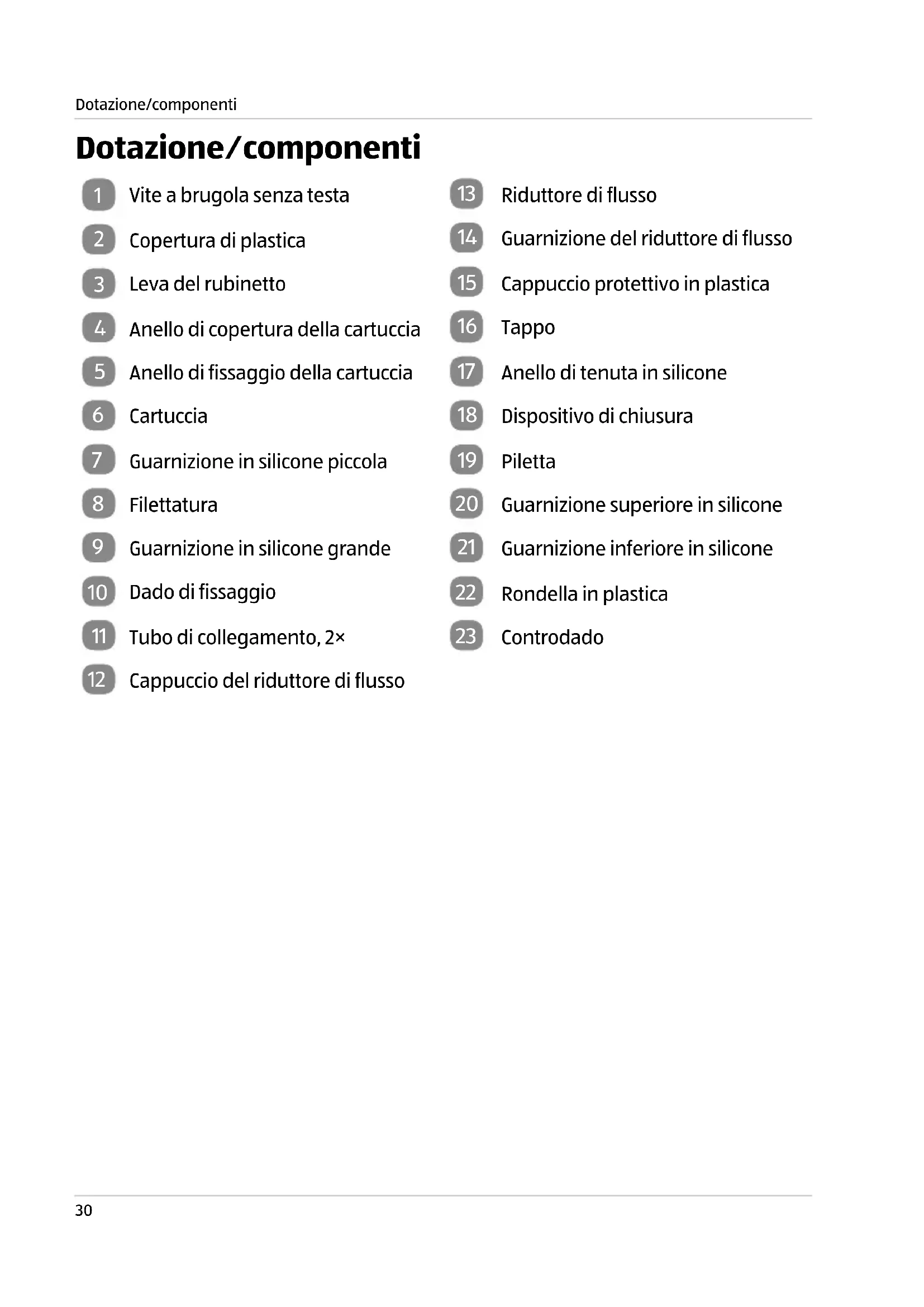

Dotazione/componenti

1 Vite a brugola senza testa
2 Copertura di plastica
3 Leva del rubinetto
4 Anello di copertura della cartuccia
5 Anello di fissaggio della cartuccia
6 Cartuccia
7 Guarnizione in silicone piccola
8 Filettatura
9 Guarnizione in silicone grande
10 Dado di fissaggio
11 Tubo di collegamento, 2×
12 Cappuccio del riduttore di flusso

13 Riduttore di flusso
14 Guarnizione del riduttore di flusso
15 Cappuccio protettivo in plastica
16 Tappo
17 Anello di tenuta in silicone
18 Dispositivo di chiusura
19 Piletta
20 Guarnizione superiore in silicone
21 Guarnizione inferiore in silicone
22 Rondella in plastica
23 Controdado

Arrivare all'obiettivo in modo veloce e semplice grazie ai codici QR

Non importa se siete alla ricerca di informazioni relative a prodotti, pezzi di ricambio o accessori, se cercate garanzie dei produttori o centri di assistenza o se desiderate vedere comodamente un video-tutorial – grazie ai nostri codici QR riuscirete ad arrivare in modo semplicissimo al vostro obiettivo.

Cosa sono i codici QR?

I codici QR (QR = Quick Response) sono codici grafici acquisibili mediante la fotocamera di uno smartphone e che contengono per esempio un link ad un sito internet o dati di contatto.

Il vostro vantaggio: non si necessita più di dover digitare faticosamente indirizzi internet o dati di contatto!

Ecco come si fa

Per poter acquisire il codice QR si necessita semplicemente di uno smartphone, aver installato un software che legga i codici QR e di un collegamento internet.

Software che leggono i codici QR sono disponibili nello App Store del vostro smartphone e in genere sono gratuiti.

Provate ora

Basta acquisire con il vostro smartphone il seguente codice QR per ottenere ulteriori informazioni relative al vostro prodotto ALDI.

Il portale di assistenza ALDI

Tutte le suddette informazioni sono disponibili anche in internet nel portale di assistenza ALDI all'indirizzo www.aldi-service.ch.

Eseguendo il lettore di codici QR potrebbero generarsi costi a seconda della tariffa scelta con il vostro operatore mobile a seguito del collegamento ad internet.

Informazioni generali

Leggere e conservare le istruzioni per l'uso

Le presenti istruzioni per l'uso sono parte integrante del rubinetto di design per bagno (di seguito denominato semplicemente "rubinetto per bagno"). Esse contengono informazioni importanti relative al montaggio e all'utilizzo.

Prima di utilizzare il rubinetto per bagno, leggere attentamente le istruzioni per l'uso, in particolar modo le note relative alla sicurezza. Il mancato rispetto delle presenti istruzioni per l'uso può provocare lesioni gravi o danni al rubinetto per bagno.

Le istruzioni per l'uso si basano sulle normative e regole vigenti nell'Unione Europea. All'estero rispettare anche linee guida e normative nazionali.

Conservare le istruzioni per l'uso per utilizzi futuri. In caso di cessione del rubinetto per bagno a terzi, consegnare assolutamente anche le istruzioni per l'uso.

Le presenti istruzioni per l'uso possono essere richieste in formato PDF al nostro Servizio di assistenza clienti.

Descrizione pittogrammi

Nelle istruzioni per l'uso, sul rubinetto per bagno o sull'imballaggio sono riportati i seguenti simboli e le seguenti parole d'avvertimento.

AVVERTIMENTO!

Questo simbolo/parola d'avvertimento indica un pericolo a rischio medio che, se non evitato, può avere come conseguenza la morte o lesioni gravi.

ATTENZIONE!

Questo simbolo/parola d'avvertimento indica un pericolo a basso rischio che, se non evitato, può avere come conseguenza un ferimento lieve o medio.

AVVISO!

Questa parola d'avvertimento indica possibili danni a cose.

Questo simbolo dà utili informazioni aggiuntive sul montaggio o sull'utilizzo.

Sicurezza

Utilizzo conforme alla destinazione d'uso

Il rubinetto per bagno è progettato esclusivamente per regolare l'afflusso di acqua calda e fredda. Il rubinetto per bagno è destinato soltanto all'installazione in lavabi con foro per troppo pieno. Ogni altro uso è da considerarsi improprio e può causare notevoli pericoli di infortunio o danni materiali.

Il rubinetto per bagno può essere utilizzato con scaldacqua istantaneo idoneo al funzionamento con rubinetto a regolazione meccanica. Il rubinetto per bagno può essere utilizzato anche con scaldabagno. Il rubinetto per bagno non è adatto per mini scaldacqua a bassa pressione ed elettrici.

Il rubinetto per bagno è destinato esclusivamente all'uso in ambito privato e non in ambito commerciale.

Il produttore o rivenditore non si assume alcuna responsabilità per danni dovuti ad un utilizzo scorretto o non conforme alla destinazione d'uso.

Note relative alla sicurezza

AVVERTIMENTO!

Pericolo di scosse elettriche!

Perdite di tenuta o fuoriuscite d'acqua possono portare a scosse elettriche potenzialmente fatali in determinate circostanze.

• Controllare con attenzione la presenza di perdite su tutti i collegamenti.
• Assicurarsi che tutti i cavi di apparecchi elettrici in prossimità del lavabo siano installati correttamente e in modo sicuro.
• In caso di dubbio, consultare persone specializzate.

AVVERTIMENTO!

Pericoli per bambini e persone con ridotte capacità fisiche, sensoriali o mentali (per esempio persone parzialmente disabili, persone anziane con ridotte capacità fisiche e mentali) o ridotta esperienza e conoscenza (per esempio bambini).

• Il rubinetto per bagno può essere utilizzato da bambini e da persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e competenza a condizione che siano sotto sorveglianza e che siano stati loro spiegati l'utilizzo sicuro del rubinetto per bagno e i rischi da esso derivanti.
• Non permettere ai bambini di giocare con il rubinetto per bagno.
• La pulizia e la manutenzione non devono essere eseguite da bambini privi di sorveglianza.
• Non consentire ai bambini di giocare con la pellicola protettiva o con parti dell'imballaggio: potrebbero restarvi intrappolati o ingoiare le piccole parti e soffocare.

AVVISO!

Pericolo di danneggiamento!

Un uso improprio può danneggiare il rubinetto per bagno.

• Prima del montaggio, chiudere la mandata dell'acqua dell'abitazione.
• Durante il montaggio assicurarsi che tutte le guarnizioni pog- gino correttamente sulle superfici di tenuta.
• Non utilizzare il rubinetto per bagno con mini scaldacqua a bassa pressione ed elettrici.
• Utilizzare il rubinetto per bagno solo ad una temperatura ambiente superiore a 0 °C. In caso di rischio di congelamento interrompere l'afflusso di acqua e svuotare il rubinetto per bagno.
• Non utilizzare il rubinetto per bagno se presenta danni visibili o non funziona correttamente.
• Fuoriuscite di acqua e perdite possono causare notevoli danni a immobili e arredi. Pertanto controllare con attenzione la presenza di perdite su tutti i collegamenti.

• Prima dell'installazione, informarsi sui requisiti locali, per es., collegamenti idraulici esistenti e dispositivi di intercettazione.

• Lasciar eseguire l'installazione a un professionista qualificato in caso di dubbi.

• Non eseguire riparazioni in proprio ma invece rivolgersi a un professionista.
• Sostituire le parti difettose soltanto con ricambi originali.

Primo utilizzo

Controllo del rubinetto per bagno e della dotazione

AVVISO!

Pericolo di danneggiamento!

Se si apre l'imballaggio con un coltello affilato o altri oggetti appuntiti senza prestare sufficiente attenzione, si rischia di danneggiare subito il rubinetto per bagno.

- Prestare pertanto molta attenzione durante l'apertura dell'imballaggio.

1. Estrarre il rubinetto per bagno dall'imballaggio.
2. Controllare se il rubinetto per bagno o i singoli pezzi presentano danni. In tale eventualità, non utilizzare il rubinetto per bagno, bensì rivolgersi al produttore tramite l'indirizzo del Servizio Post-Vendita indicato nella scheda di garanzia.
3. Controllare se la fornitura è completa (vedi Fig. A e B).

Accurata pulizia

1. Rimuovere l'imballo e tutte le pellicole protettive.
2. Prima del primo utilizzo, pulire tutti i componenti del rubinetto per bagno come descritto al capitolo “Pulizia”.

Montaggio del rubinetto per bagno

ATTENZIONE!

Pericolo di ferimenti!

Alcune parti del rubinetto per bagno sono taglienti, quindi è possibile tagliarsi.

- Utilizzare guanti per eseguire il montaggio del rubinetto per bagno e delle sue parti.

AVVISO!

Pericolo di danneggiamento!

Un uso improprio può provocare danni al rubinetto per bagno e all'arredamento.

• Interrompere l'afflusso di acqua calda e fredda prima di iniziare il montaggio.
• Non torcere i tubi di collegamento né metterli in tensione.

• Avvitare i tubi di collegamento solo manualmente. Non utilizzare pinze o chiavi per dadi, poiché queste possono danneggiare i tubi di collegamento.

• Svitare il dado di fissaggio 10 e la guarnizione in silicone grande 9.

• Inserire la guarnizione in silicone piccola 7 nella scanalatura della base.
  Assicurarsi che la guarnizione in silicone sia inserita completamente e correttamente.
• Avvitare a mano i tubi di collegamento 11 nell'apposita filettatura interna del rubinetto da bagno (vedi Fig. A).
• Non utilizzare mai nessun utensile per avvitare i tubi di collegamento nel rubinetto.
• Inserire il rubinetto per bagno con i tubi di collegamento nei fori di montaggio del lavabo.

Assicurarsi che i tubi di collegamento siano diritti e non schiacciati.

1. Inserire la guarnizione in silicone grande sulla filettatura 8.

2. Avvitare il dado di fissaggio sulla filettatura. Assicurarsi che i tubi di collegamento siano diritti e non schiacciati.

3. Svitare il controdado 23, la rondella in plastica 22 e la guarnizione inferiore in silicone 21 dalla piletta 19.

4. Rimuovere il cappuccio protettivo in plastica 15 e inserire la piletta con la guarnizione superiore in silicone 20 nel foro del lavabo (vedi Fig. C).
5. Serrare il controdado, la rondella in plastica e la guarnizione inferiore in silicone sotto il lavabo.
6. Controllare il regolare funzionamento del dispositivo di scarico.
7. Avvitare i tubi di collegamento sulla valvola ad angolo dell'attacco a parete.
8. Verificare che i due tubi di collegamento siano installati correttamente al collegamento per acqua calda e fredda.

Il rubinetto per bagno è stato montato correttamente.

Utilizzo

Rubinetto per bagno

Dopo lunghi periodi di inattività del rubinetto per bagno lavare accuratamente i tubi per eliminare acqua stagnante e residui.

1. Aprire la conduttura principale dell'acqua.
2. Inclinare la leva del rubinetto 3 per regolare la quantità e la temperatura del flusso d'acqua (vedi Fig. E).
3. Ruotare la leva del rubinetto in senso orario o antiorario per regolare la temperatura del flusso d'acqua:
4. Per l'acqua fredda, ruotare la leva del rubinetto in senso orario.

5. Per l'acqua calda, ruotare la leva del rubinetto in senso antiorario.

6. Controllare la tenuta di tutti i collegamenti.

Piletta

AVVERTIMENTO!

Pericolo di ustioni!

L'acqua molto calda accumulatasi nel lavabo può causare scottature.

- Lasciare raffreddare l'acqua prima di utilizzare la piletta.

1. Per chiudere lo scarico dell'acqua, azionare la piletta premendo il tappo 16.
2. Per far defluire l'acqua, premere nuovamente il tappo.

Sostituzione della cartuccia

La cartuccia è un componente soggetto a usura e deve essere sostituita in caso di acqua molto dura o sporca dopo circa uno o due anni. La cartuccia di ricambio può essere acquistata direttamente presso l'Assistenza Post-Vendita (vedi "Scheda di garanzia") o in un negozio.

1. Rimuovere con cautela la copertura di plastica 2 utilizzando un piccolo cacciavite piatto per sollevarla dalla leva del rubinetto 3 per bagno.
2. Allentare la sottostante vite a brugola senza testa 1 girandola in senso antiorario con una chiave a brugola.
3. Non svitare completamente la vite a brugola senza testa. Allentarla soltanto fino a quando la leva del rubinetto può essere rimossa facilmente.
4. Rimuovere la leva del rubinetto per bagno.
5. Svitare manualmente l'anello di copertura della cartuccia 4 girando in senso antiorario.
6. Svitare l'anello di fissaggio della cartuccia 5 con una pinza per tubi girando in senso antiorario.
7. Estrarre la cartuccia 6 dal corpo del rubinetto (vedi Fig. D).
8. Inserire con cautela la nuova cartuccia nel corpo del rubinetto.

Assicurarsi che la guarnizione sia correttamente posizionata sotto la cartuccia e inserire le guide nelle apposite fessure.

1. Avvitare il fissaggio della cartuccia con una pinza per tubi.

2. Avvitare l'anello di copertura della cartuccia a mano.

3. Inserire la leva del rubinetto sulla cartuccia.
4. Serrare la leva del rubinetto con la chiave a brugola.
5. Inserire la copertura di plastica nella leva del rubinetto.

Se si stringe troppo l'anello di fissaggio della cartuccia, la leva del rubinetto sarà probabilmente molto dura da muovere. In tal caso allentare leggermente l'anello di fissaggio della cartuccia.

Potabilità dell'acqua del rubinetto

Informarsi presso le autorità locali circa la potabilità dell'acqua nella propria città/paese di residenza.

In generale, per la potabilità dell'acqua di rubinetto sono valide le seguenti raccomandazioni:

- Non usare acqua stagnante per la preparazione di alimenti e bevande, in particolare per i neonati. In caso contrario, possono verificarsi problemi di salute. Rispetto all'acqua stagnante, l'acqua fresca si riconosce perché è notevolmente più fredda.

- Lasciar scorrere l'acqua dai condotti per un po' di tempo se il condotto dell'acqua non è stato usato per più di quattro ore.

- Non usare acqua stagnante da condotti in cromo per gli alimenti e la cura personale in caso di allergia al nichel. Tale acqua può avere un elevato contenuto di nichel e causare reazioni allergiche.

- Non utilizzare l'acqua potabile da condotti contenenti piombo per la preparazione di latte artificiale e/o in gravidanza per la preparazione del cibo. Il piombo viene rilasciato nell'acqua potabile ed è particolarmente dannoso per le donne in gravidanza, i neonati e i bambini piccoli.

Pulizia

AVVISO!

Pericolo di danneggiamento!

Un uso improprio può causare danni al rubinetto per bagno.

- Per la pulizia, non utilizzare oggetti duri e abrasivi come spazzole di metallo, spugne metalliche o simili. Questi oggetti possono graffiare la superficie lucida del rubinetto per bagno.

- Per la pulizia, non usare solventi o detergenti contenenti acido, sostanze corrosive o alcool.

1. Dopo ogni uso, asciugare il rubinetto con un panno per evitare depositi di calcare.
2. Pulire il rubinetto per bagno con acqua pulita, un detergente delicato e un panno morbido o pelle.
3. Per pulire il riduttore di flusso 13, svitare il cappuccio del riduttore di flusso 12 in senso antiorario ed estrarre il riduttore di flusso e la guarnizione del riduttore di flusso 14.
4. Rimuovere i residui di calcare dal riduttore di flusso e rimontare i componenti.

Dati tecnici

Modello: 6813247/B

Lunghezza tubi di collegamento: 400 mm

Numero articolo: 94051

Smaltimento

Smaltimento dell'imballaggio

Smaltire l'imballaggio differenziandolo. Gettare il cartone e la scatola nella raccolta di carta straccia, la pellicola nella raccolta dei materiali riciclabili.

Smaltimento del rubinetto per bagno

- Smaltire il rubinetto per bagno secondo le leggi e le disposizioni in vigore nel proprio Paese di residenza.

ALDI SUISSE

Vertrieben durch: | Commercialisé par: | Commercializzato da:

MEISTER WERKZEUGE GMBH
