MANUALE UTENTE SC155SPKTIT SCHNEIDER

1. Preparazione....53
2. Funzionamento ....53
3. Caratteristiche tecniche....58

Español

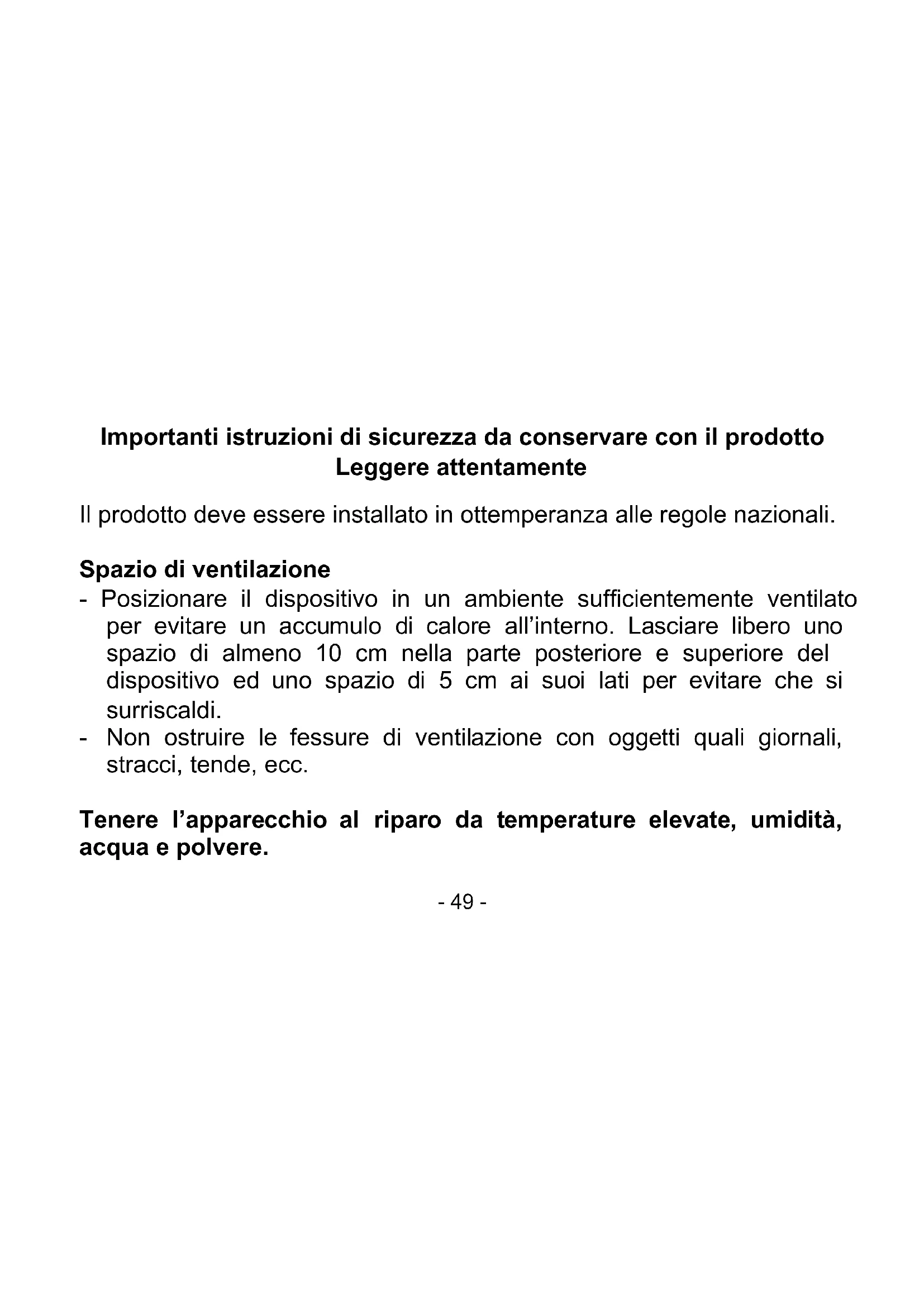

Importanti istruzioni di sicurezza da conservare con il prodotto Leggere attentamente

Il prodotto deve essere installato in ottemperanza alle regole nazionali.

Spazio di ventilazione

• Posizionare il dispositivo in un ambiente sufficientemente ventilato per evitare un accumulo di calore all'interno. Lasciare libero uno spazio di almeno 10 cm nella parte posteriore e superiore del dispositivo ed uno spazio di 5 cm ai suoi lati per evitare che si surriscaldi.
• Non ostruire le fessure di ventilazione con oggetti quali giornali, stracci, tende, ecc.

Tenere l'apparecchio al riparo da temperature elevate, umidità, acqua e polvere.

• L'apparecchio non deve essere esposto a sgocciolamenti o spruzzi.
• Non posizionare sul dispositivo fonti di fiamme libere, quali candele accese.
• Utilizzare esclusivamente la batteria in dotazione.
• ATTENZIONE: se la batteria non viene sostituita correttamente, il prodotto potrebbe esplodere.
• Questo prodotto è fornito di una batteria ricaricabile integrata. In caso di mancato o cattivo funzionamento, smettere di utilizzare il prodotto e non tentare la riparazione autonomamente. Affidare sempre le riparazioni di questo prodotto ad un servizio post vendita qualificato.
• Le batterie (blocco di batteria o batterie installate) non devono essere esposte a forti fonti di calore eccessive quali la luce del sole, fiamme o simili.
• Se dopo la carica della batteria la sua autonomia è ridotta della metà, la ricarica successiva deve essere effettuata sotto il controllo

dell'utente. Una batteria danneggiata può provocare un'instabilità termica notevole.

Dichiarazione di conformità

Questo altoparlante Bluetooth è conforme ai requisiti essenziali ed alle altre disposizioni della Radio Equipment Directive (RED) 2014/53/EU effettiva dal 12 giugno 2016.

La dichiarazione di conformità è disponibile su:

http://www.schneiderconsumer.com

Specifiche tecniche:

Prodotto: altoparlanti Bluetooth

Frequenza di operazione: da 2400 MHz a 2483.5MHz Classe 3 (BT 4.1)

Potenza di trasmissione frequenza radio: 6mW (potenza per canale)

Ambiente di operazione: 0 – 40 °C

- Questo logo sul prodotto indica che si tratta di un dispositivo il cui smaltimento è regolato nel quadro della direttiva 2012/19/UE del 4 loglio 2012, relativa allo smaltimento dei dispositivi elettrici ed elettronici (DEEE).

- La presenza di sostanze pericolose nei dispositivi elettrici ed elettronici può avere effetti dannosi sull'ambiente e sulla

salute nel ciclo di ricondizionamento del prodotto.

• Perciò, alla fine della vita di questo apparecchio, esso non deve essere smaltito insieme ai rifiuti comuni.
• Il ruolo del consumatore finale è primario per il ciclo di riutilizzo, riciclaggio e delle altre forme di valorizzazione di questo dispositivo elettrico ed elettronico. Le autorità locali ed i distributori mettono disposizione centri e sistemi di raccolta.
• L'utente ha l'obbligo di utilizzare il sistema di raccolta differenziata disponibile.

1. Preparazione

Contenuto della confezione

1 x altoparlante Bluetooth
1 x manuale d'utilizzo
1 x cavo USB-mini USB

2. Funzionamento

1 2 3

4 5

1. Pulsante on/off (indicatore di modo): toccare questo pulsante a lungo per accendere o spegnere il dispositivo. Una volta attivata la connessione Bluetooth, toccare il pulsante a lungo per interrompere la connessione. Un ulteriore tocco lungo spegnerà l'apparecchio.
2. VOL-: (pressione lunga) abbassa il volume/ (pressione breve) traccia precedente
3. VOL+: (pressione lunga) aumenta il volume/ (pressione breve) traccia successiva
4. Indicatore di carica: luce rossa con batteria in carica, luce spenta a carica completa.
5. Porta USB (ingresso alimentazione): collegare col cavo USB (in dotazione) al computer o con un adattatore (non fornito) 5V 500Ma per caricare la batteria.

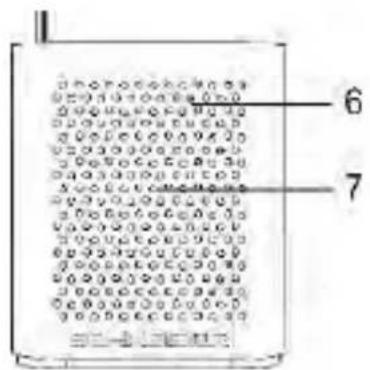

6. Microfono
7. Altoparlante

2.1 Accoppiamento con un dispositivo Bluetooth

1. Toccare a lungo il pulsante per avviare il dispositivo ed attivare la funzione Bluetooth.

- All'avvio dell'altoparlante verrà emesso un lungo bip. In seguito verrà emessa una tonalità più grave per segnalare che la funzione Bluetooth è attivata.

- Un indicatore blu lampeggerà velocemente in assenza di connessione Bluetooth.

1. Cercare il dispositivo «SC155SPK» sul proprio smartphone ed avviare l'accoppiamento.

- La connessione avviene senza password o può essere stabilita tramite la password «0000».

- Verrà emesso un suono in tonalità grave per indicare l'avvenuta connessione; l'indicatore blu lampeggerà lentamente per indicare che la connessione è stata stabilita.

Modo	Stato	Indicatore LED
Bluetooth	In attesa di sincronizzazione	Blu (lampeggia velocemente)
	Connesso/ Lettura/ Pausa	Blu (lampeggia lentamente)

2.2 Utilizzo in viva voce

Il dispositivo è dotato di funzione viva voce per telefonare utilizzando l'altoparlante ed il microfono integrato.

• Premere brevemente il pulsante una volta per rispondere alla chiamata e premere brevemente un'altra volta per terminare la chiamata.
• Durante una chiamata telefonica in entrata, premi brevemente due volte il pulsante ⏻ per rifiutare la chiamata.
• Premere brevemente il pulsante ricomporrà l'ultimo numero chiamato.

Durante una chiamata telefonica, parlare a distanza ravvicinata (1 cm) dal microfono.

2.3 Caricamento batteria

Per caricare il dispositivo, è sufficiente collegarlo alla porta USB del computer o al caricabatterie USB del telefono (5V-500mA).

Nota: questo dispositivo può essere alimentato con un adattatore 5V/1000mA (non fornito).

Non utilizzare un adattatore con corrente superiore a 1000mA, altrimenti, il dispositivo sarà danneggiato e la garanzia invalidata.

3. Caratteristiche tecniche

Bluetooth 4.1

Distanza di trasmissione: 10 metri

Funzionalità viva voce

Bande di frequenza: da 120 Hz a 20 KHz

Rapporto segnale/rumore: ≥ 75 dB

Altoparlante: diametro 40 mm, magnete interno 4Ω, 3W

Potenza totale: 3W RMS

Alimentazione: batteria ricaricabile integrata; 3,7V / 450mAh

Tempo di lettura: 3 ore
