MANUALE UTENTE CS9060 DEFINITIVE TECHNOLOGY

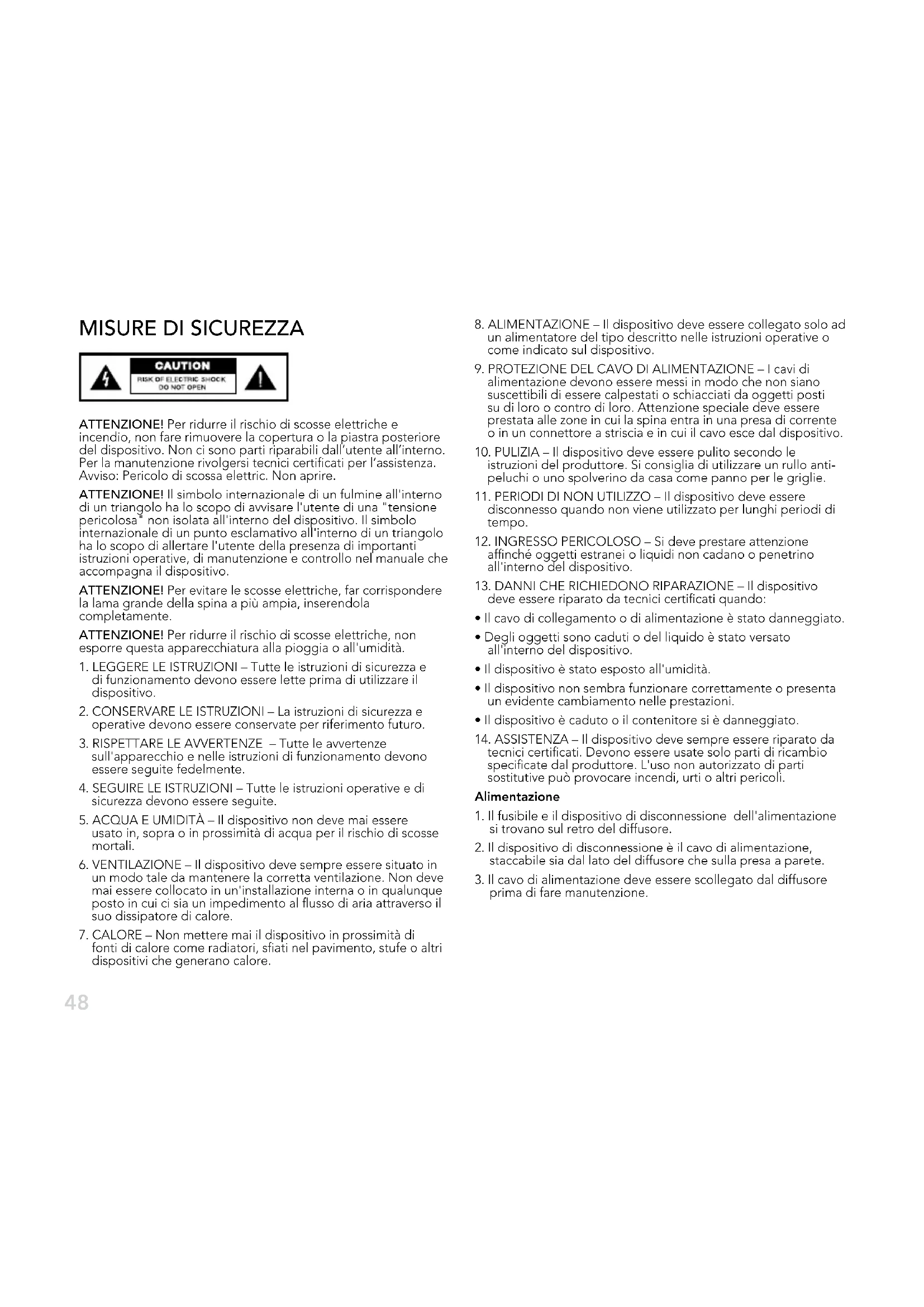

ATTENZIONE! Per ridurre il rischio di scosse elettriche e incendio, non fare rimuovere la copertura o la piatra posteriore del dispositivo. Non ci sono parti riparabili dall'utente all'interno. Per la manutenzione rivolgersi tecnici certificati per l'assistenza. Avisio: Pericolo di scossa elettric. Non aprire.

ATTENZIONE! Il symbolo internazionale di un fulmine all'interno di un triangolo ha lo scopo di avvisare l'utente di una "tensione pericolosa" non isolata all'interno del disposito. Il symbolo internazionale di un punto esclamativo all'interno di un triangolo ha lo scopo di allertare l'utente della presenza di importanti istruzioni operative, di manutenzione e controllo nel manuale che accompaniesa il disposito.

ATTENZIONE! Per evitare le scosse elettriche, far corrispondere la lama grande della spina a più ampia, inserendola completeness.

ATTENZIONE! Per ridurre il rischio di scosse elettriche, non esporre esta apparecchiatura alla pioggia o all'umidità.

1. LEGGERE LE ISTRUZIONI - Tutte le istruzioni di sicurezza e di funzionamento devono essere lette prima di utilizzato il dispositorio.

2. CONSERVARE LE ISTRUZIONI - La struzioni di sicurezza e operative devono essere conservate per riferimento futuro.

3. RISPETTARE LE AWERTENZE - Tutte le awertenze sull'apparecchio e nelle istruzioni di funzionamento devono essere seguite fedelmente.

4. SEGUIRE LE ISTRUZIONI - Tutte le istruzioni operative e di sicurezza devono essere seguite.

5. ACQUA E UMIDITA - Il dispositivo non deve mai essere usato in, sopra o in prossimità di acqua per il rischio di scosse mortali.

6. VENTILAZIONE - Il dispositorio deve sempre essere situato in un modo tale da mantenere la corretta ventilazione. Non deve mai essere collocato in un'installazione interna o in qualunque posto in cui ci sa is un impedimento al flusso di aria attraverso il suo dissipatore di calorie.

7. CALORE - Non mettere mai il dispositivo in prossimità di fonti di calore come radiatori, sfiati nel pavimento, stufe o altri dispositivi che generano calore.

8. ALIMENTAZIONE - Il dispositivo deve essere collegato solo ad un alimentatore del tipo descritto nelle istruzioni operative o come individato sul dispositivo.

9. PROTEZIONE DEL CAVO DI ALIMENTAZIONE - I cavi di alimentazione devono essere messi in modo che non siano suscettibili di essere calpestati o schiacciati da oggetti posti su di loro o contro di loro. Attenzione speciale delve essere prestata alle zone in cui la spina entra in una presa di corrente o in un connettore a striscia e in cui il cavo esce dal dispositorio.
10. PULIZIA - Il dispositivo deve essere pulito secondo le istruzioni del produttore. Si consiglia di utilizzato un rullo anti-peluchi o uno spolverino da casa come panno per le griglie.
11. PERIODI DI NON UTILIZZO - Il disposito deve essere disconnesso quando non viene utilizzato per lunghi periodi di tempo.
12. INGRESSO PERICOLOSO - Si deve prestare attenzione affinché oggetti estranei o liquidi non cadano o penetrino all'interno del dispositivo.
13. DANNI CHE RICHIEDONO RIPARAZIONE - Il dispositivo deve essere riparato da tecnici certificati quando:
14. Il cavo di collegamento o di alimentazione è stato danneggiato.
15. Degli oggetti sono caduti o del liquido è stato versato all'interno del dispositorio.
16. Il disposativo è stato esposto all'umidità.
17. Il dispositivo non sembra funzionare correttamente o presente un evidente cambiamento nelle prestazioni.
18. Il disposativo è caduto o il contentatore si è danneggiato.
19. ASSISTENZA - Il dispositivo deve sempre essere riparato da tecnici certificati. Devono essere usate solo parti di ricambio specificate dal produttore. L'uso non autorizzato di parti sostitutive più provocare incendi, urti o altri pericoli.

Alimentazione

1. Il fusibile e il dispositivo di disconnessione dell'alimentazione si trovano sul retro del diffusore.
2. Il disposativo di disconnessione è il carrvo di alimentazione, staccabile sa dal lato del diffusore che sulla presa a parete.
3. Il cavo di alimentazione deve essere scollegato dal diffusore prima di fare manutenzione.

C

IT

Questo significato sui nostri prodotti elettrici o la loro confezione indica che è vietato in Europa eliminare il prodotto in questione come rifiuto domestico. Per garantire che i prodotti siano smaltiti correttamente, disporre dei prodotti secondo le leggi e normative locali relative allo smaltimento di apparecchiature elettriche ed elettroniche attrezzature. In tal modo si fornisce un contributo alla conservazione delle risorse naturali e alla promozione della tutela ambientale col trattamento e lo smaltimento dei rifiuti elettronici.

Siamo lieti che tu sia entrato a far parte della nostra famiglia Definitive Technology.

Dedica quale minuto per registrar il prodotto* in modo che abbiamo un registrar completeness del suo acquisto. Facendolo ci aiuti a servirti al meglio possibile ora e in futuro. Inoltre, ci permette di contattarei per qualsiasi manutenzione o avviso di garanzia (se richiesto).

Registrati qui: http://www.definitivetechnology.com/registration

Non hai internet? Chiama il Servizio Clienti

L-V 9:30-18:00 US ET allo [phone] (USA e Canada), oppure 01 [phone] (tutti gli和其他 paesi)

Note: i dati che raccogliamo durante la registrazione online non sono mai venduti o distribuiti a terre parti.

*Il numero di seri ci trova sul retro del manuale

Togli alla scatola il tuo Diffusore CS9000

Disimballa conattenzione il tuo diffusore per canale centrale BP9000. Si consiglia di salvare tutti i cartoni e i materiali di imballaggio nel caso in cui ti trasferisci o hai bisogno di spedire il tuoystema. è importante conservare quello libretto, in quanto contiene il numero seriale del prodotto. è inoltre possibile trovare il numero seriale sul retro del diffusore BP9000 per canale centrale. Ogni diffusore lascia la nostra fabbrica in perfette condizioni. Qualsiasi danno visible o nascosto molto probabilitmente si è verificato nella gestione dopo che ha lasciato il nostro stabilimento. Se scopri eventuali danni di trasporto, segnalali al loro rivenditore di Definitive Technology o alla società che ha consegnato il loro altoparlante.

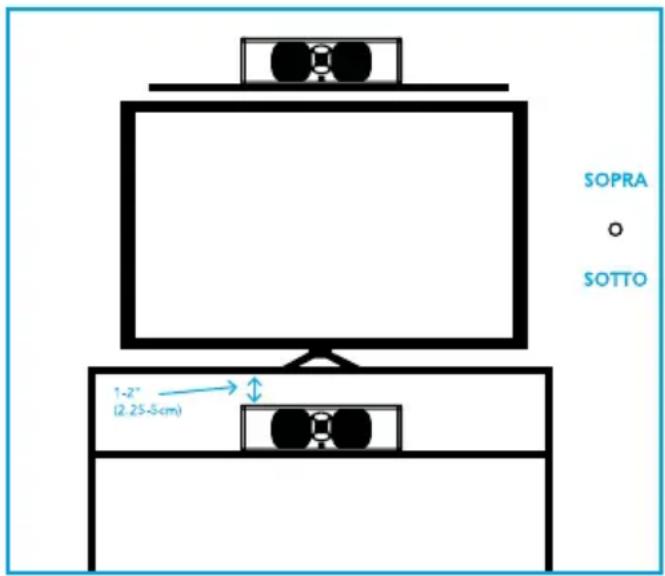

FIGURE 1 | Posizionamento altoparlante BP9000 con canale centrale
NOTA: ASSICURARSI CHE QUALSIASI RIPIANO UTILIZZATO PER IL CANALE
CENTRALE SIA CERTIFICATO PER SOPPORTARE, ADEGUATAMENTE, ALMENO 36LBS

• UN ALTOPARLANTE CON CANALE CENTRALE DOVREBBE ESSERE POSIZIONATO IL PIU VICINO POSSIBLE ALLO SCHERMO, SENZA OSTACOLARNE LA VISUALE.
  PER SFRUTTARE AL MEGLIO I VANTAGGI DEI RADIATORI DEL BASSO, INTEGRATI NELL'ALTOPARLANTE CS, LASCIARE ALMENO 1-2" (2.5-5CM) DI SPAZIO FRA LA PARTE SUPERiore DELL'ALTOPARLANTE E LA SUPERFICIE.

Accessoriniclusi:

1. Cordino di alimentazione:
   US - Quantità (1) per i modelli CS9080 e CS9060
2. EU/UK - Quantità (2) per i modelli CS9080 e CS9060

Posizionare i loro diffusori

Il diffusore BP9000 a canale centrale è progettato per offrir immensa chiarezza e concentrazione sulla gamma vocale e per riproduire con precisione persino i contentuti più esigenti. Per ottimizzare le prestazioni, segui queste semplici linee guida.

Anche se le seguenti raccomandazioni di solito produrranno i migliorori risultati, tutte le impostazioni per stanze e punti di ascolto sono diverse, quando non ave paura di sperimentare con il posizionamento dei diffusori. Qualunque casa suoni bene per te è probabile correttamente installata.

Connetti i loro diffusori

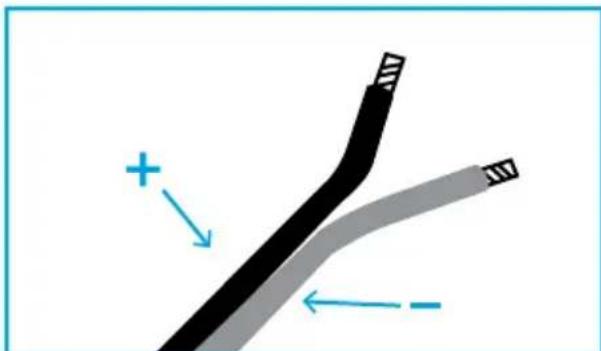

STACCAI FILI DA 1/4" (6MM)

1. IDENTIFICAI SEGNI SUI FILI ESASSEGNA IL+/
2. INSERISCI GLI SPINOTTIA BANANA O I CONNETTORI IN QESTO PUNTO SE DEL CASO

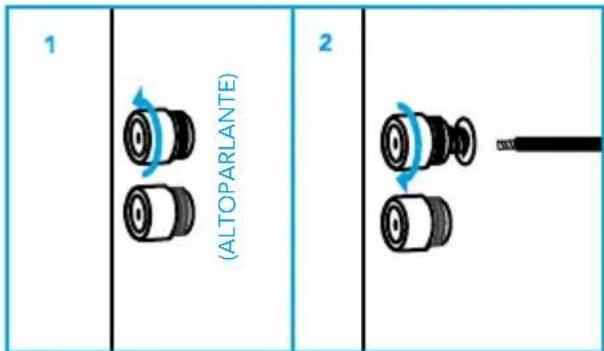

1. SVITA UN SET DI CONNETTORI E CONNETTI FILI
2. STRINGI FINO AD ESSERE STRETTI

FIGURE 2 - Connessione e Polarità

ASSICURATI CHE I DIFFUSORI SIANO SEMPRE CONNESSAL
RICEVITORE O AMPLIFICATORE+ AL + E IL - A -

Opzioni di connessione: connettore solo a livello di diffusore o livello di diffusore + LFE

Utilizza le funzioni manuali di configurazione dei diffusori nel loro ricevitore o processore per impostare la configurazione dei diffusori, la distance dei diffusori e il bilanciamento dei canali. Consulta il manuale del loro ricevitore / processore per imparare ad accedere e utilizzato i menu di impostazione. Utilizza le impostazioni inserte in Figura 3.

Note: consigliamo di non utilizzato le funzioni di configurazione automatica del tuoricevitore in quanto possono essere inefficaci nella creazione e nella regolazione dei diffusori con subwoofer amplificati integrati.

Opzioni di connessione 1: solo a livello di diffusore (raccommando)

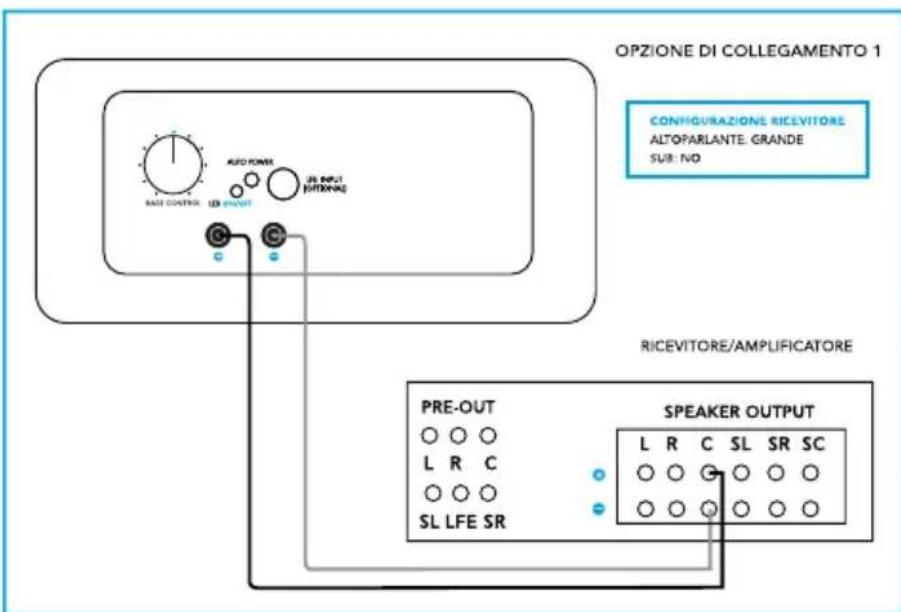

FIGURE 3 - Diagramma di connessione a livello solo di diffusore

L'opzione 1 offre un sonoro incredibilmente preciso e a pieno range. La rete interna cross-over distribuisce tutte le frequenze per i loro driver, e il subwoofer integrato funziona in armonia con l'insieme a media-gamma.

Indicazioni:

• Collega il filo dei diffusori dal ricevitore/amplificatore al livello di ingressso del diffusore sul retro del diffusore.

Regola le impostazioni del ricevitore/ amplificatore su: Diffusore (Grande); Subwoofer (No)

Opzione di connessione 2: livello diffusore + LFE

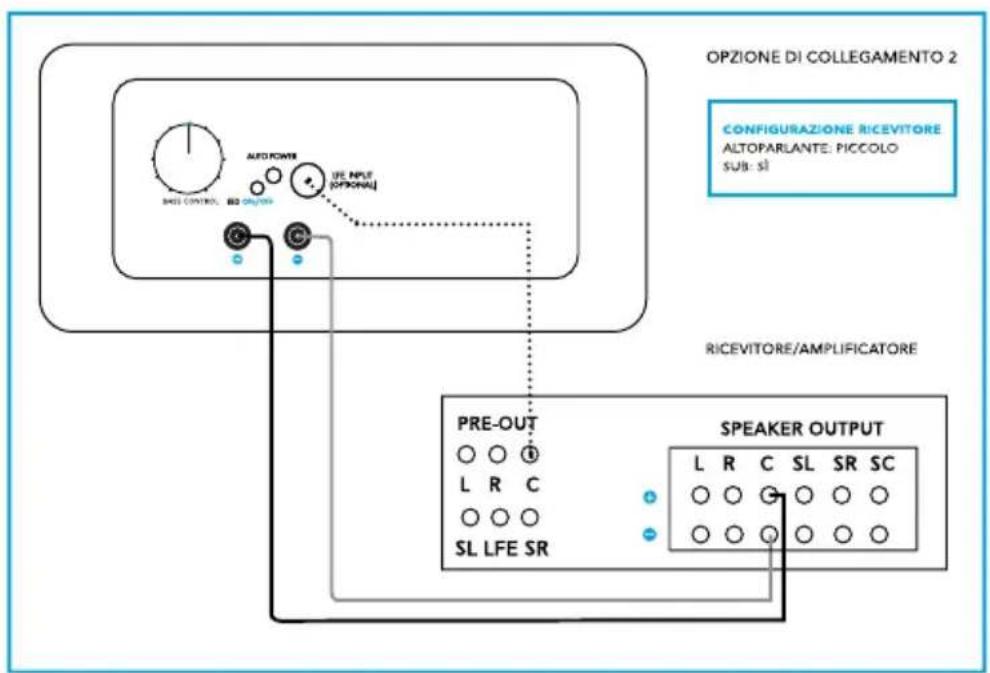

FIGURE 4 - Diagramma a livello di diffusore + connettore LFE

Per coloro che chiedono una maggiore personalizzazione, l'opzione 2 offre la possibilità di controllare la quantità di basse frequence (quelte al di fatto del punto di crossover impostato nel loro ricevitore / processore) inviati al subwoofer integrato. Se preferisci l'opzione 2, consigliamo vivamente di impostare il punto di crossover nel loro ricevitore / processore a 80Hz o inferiore per evitare di disturbare la fusione delicata fra il subwoofer e il midrange. Inoltre deve essere considerato un attento equilibrio tra il livello di uscita del subwoofer del loro ricevitore e il controllo dei bassi sul retro del diffusore. Noi raccomandiamo di iniziare con il controllo dei bassi alle 12. (Come molto nella figura 4.)

Alimentazione del Subwoofer Attivo (solo CS9080 e CS9060)

Per i proprietari di CS9080 e CS9060, il diffusore per canale centrale BP9000 contiene un subwoofer integrato alimentato per estendere la risposta in frequenza e la gamma dinamica del canale centrale.

In quanto tale, il loro canale centrale deve essere collegato ad una presa di corrente, in modo da alimentare il subwoofer integrato. Per evidenziare i subwoofer integrati alimentati, noterai un logo LED "D" sul pannello anteriore in fondo in agli diffusore per canale centrale BP9000. Il canale centrale CS9040 utilizza un diffusore basso passivo e riceve energia dal loro amplificatore. Questo logo sare di default su "on" ma può esserepletamente disattivato semplicitamente premendo il pulsante LED ON / OFF sul retro del diffusore. Quando abilitato, il logo LED si attiverà solo dopo aver ricevuto un segnale attivo dal ricevitore / processore. Si spegnerà automaticamente / andr in standby dopo 20 minuti di assenza di un segnale attivo.

Note: non collegare l'ingresso BassoLivello all'uscita LFE del ricevitore. I diffusori per canale centrale non sono progettati per fare da subwoofer dedicato.

Controllo Bassi Intelligente™

Definitive Technology crede da molto tempo che il miglior diffusore sia quello che riproduce un segnale audio di gamma completa nel modo più preciso possibile. La nostra firma sonora consente non solo di ascoltare cui è sullo schermo, maanche di sentirlo. Il Controllo Bassi Intelligente™ (disponibile solo sui modelli CS9060 e CS9080) ti机械设备 bassi profondi in alto o in basso a livello di volume, mantenendo allo stesso tempo l'ottimale chiarezza di gamma media independentemente da dove si trova il basso. Semplicitamente ruota il selettore sul retro del diffusore sulle impostazione dei bassi preferiti e l'altoparlante farà il resto. Questo è tutto. Si consiglia di iniziare nel punto centrale e regolare a proprio piacimento da li. Per istruzioni avanzate sul Controllo Bassi Intelligente™, tra cui l'integrazione con correzione ambientale software (es. Audyssey), si prega di visitare il nostro site o di chiamarci.

	CS9040	CS9060	CS9080
SPECIFICHE
DIMENSIONS	5.95" H x 20.75" Wx 12" D (15.1cm H x52.7cm W x 30.4 cm D)	5.95" H x 20.75" Wx 12" D (15.1cm H x 52.7cm W x 30.4cm D)	7" H x 23" W x 14.25" D(17.8cm H x 58.4cm W x36.2 cm D)
PESO DEL PRODUCTO	20 lbs. 26 lbs.		36 lbs.
DRIVER COMPLEMENT (2) 4.5" (11.4 cm)	drivers, (1) 1" (2.5 cm)tweeter in alluminio	(2) 4.5" (11.4 cm)drivers, (1) 1" (2.5 cm)tweeter in alluminio	(2) 5.25" (13.3")drivers, (1) 1" (2.5 cm)tweeter in alluminio
DRIVER COMPLEMENT NEI SISTEMI	(1) 8" (20.3cm)diffusore bassi	(1) 8" (20.3cm) woofer;	(1) 8" (20.3cm) woofer;(1) 10" (25.4 cm) diffusorebassi
SUBWOOFER
RISPOSTA IN FREQUENZA 50Hz-40kHz 50Hz-40kHz 24Hz-40kHz
SENSITIVITA 89dB SPL 91dB SPL 91dB SPL
IMPEDENZA NOMINALE 8 ohms 8 ohms 8 ohms
POTENZA IN INGRESSORACCOMANDATA	50-200W 50-300W 50-300W

POTENZA AMPLIFICATORE INTERNO Nessuno 80W 200W

Assistenza tecnica

É nostro piacere offrre assistenza in caso di fornande riguardanti il tuo BP9000 o la sua installazione. Contatta il più vicino rivenditoredi Definitive Technology e Telefona direttamente al [phone] (USA e Canada), oppure a 01 [phone] (tutti gli altri paesi) oppure invia una email [e-mail]. Il supporto tecnico è offerto solo in inglese.

Risoluzione dei problemi

Se incontrà dificoltà con i loro diffusori BP9000 per canale centrale, provà i suggerimenti qui di seguito. Se avessi ancora problemi, rivolgiti al rivenditore autorizzato Definitive Technology per assistenza.

1. La distorsione edibile quando i diffusori diffondono il suono a livelli elevati è causata alzando il suo ricevitore o amplificatore più forte di quanto il ricevitore o gli altoparlanti sono in grado di riproduire. La maggior parte dei ricevitori ed amplificatori danno in uscita la piena potenza ben prima che il controllo del volume sia alzano fino al massimo, per cui la posizione del controlo di volume è un indicatore minimo al suo limite di potenza. Se i loro diffusori distorcono quando riproducono la musica alta, abbassa il volume!
2. Se si verifica una scarsità di bassi, è probabile che un diffusore sia fuori fase (polarità) rispetto all'altro e deve essere riavvolto con maggiore attenzione al collegamento positivo al positivo e negativo al negativo su entrambi i canali. La maggior parte dei cavi dei diffusori ha quale indicatore (come una codifica con i colori, una nervatura o una scritta) su uno dei due conduttori per aiutarti a mantenere la coerenza. Inoltre, è esseniziale collegare entrambi i diffusori all' amplificatore nella stesso modo (in fase). Si può essere verificare una scarsità di bassi se la manopola del volume dei bassi è abbassata o meno.
3. Assicurati che tutte le interconnessioni di sistemas e i cavi di alimentazione siano saldamente al loroaggio.
4. Se senti un ronzio o un rumore proveniente dai loro diffusori, prova a collegare le spine di alimentazione dei diffusori in un circuito di corrente diverso da quello dell'amplificatore.
5. Ilsystema ha un sofisticato circuito di protezione interna. Se per quale ragione la protezione blocca i circuiti, spegni il systeme e attendi cinque minuti prima di provare di nuovo il systeme. Se l'amplificatore incorp.orato nei diffusori dovesse surriscaldarsi, il systema si spegnerà fino a quando l'amplificatore si raffredda e si resetta.
6. Controlla per assicurarti che il loro cavo di alimentazione non sia stato danneggiato.
7. Controlla che corpi estranei o liquido non siano entrati nel contentitore.
8. Se non riesci a fare in modo che il driver del subwoofer si attivi o se non viene emesso alcun suono e alla dubbio il systema è impostato correttamente, porta il diffusore al loro Rivenditore autorizzato di Definitive Technology per assistenza; chiama prima di recarti li.

Uffici della Definitive Technology

1 Viper Way, Vista, CA 92081

Telefono: [phone] (USA e Canada), 01 [phone] (tutti gli altri paesi)

Assistenza

L'assistenza e gli interventi in garanzia sui loro diffusori della Definitive saranno di norma effettuati dal loro rivenditore locale Definitive Technology. Se, tuttavia, desideri rimandarci il diffusore, contattaci prima, descrivendo il problema e richiedendo l'autorizzazione nonché la posizione del più vicino centro di assistenza. Considera che l'indirizzo riportato in quello opuscolo è solo l'indirizzo dei nostri uffici. In nessun caso i diffusori sono essere spediti ai nostri uffci o restituiti nelle averci prima contattato ed aver ottentuto l'autorizzazione alla restituzione.

Garanzia limitata:

5-anni per Driver e Cabinati, 3 anni per i componenti elettronici

DEI Sales Co., dba Definitive Technology (di seguito "Definitive") garantisce all'acquirente al dettaglio originale solo che questo prodotto diffusore di Definitive (il "Produotto") sa privo di difetti nei materiali e nella lavorazione per un periodo di cinque (5) anni che copre i driver ed i cabinati, e tre (3) anni per i componenti elettronici alla data di acquisto originale da un rivenditore autorizzato Definitive. Se il prodotto è difettoso nei materiali o nella lavorazione, Definitive o il suo rivenditore autorizzato, a propria discrezione, ripara o sostituisce il prodotto in garanzia senza alcun ulterioriore costo, salvo quando di seguito riportato. Tutte le parti sostituite e del(i) prodotto (i) divertano proprieta di Definitive.

Il prodotto deve essere restituito (assicurato e prepagato), insieme alla ricevuta originale con la data dell'acquisto, al rivenditore autorizzato da cui è stato acquistato, o al centro di assistenza Definitive più vicino. Il prodotto deve essere spedito nella sua confezione originale, o in una confezione equivalente. Definitive non è responsabile per lo smarrimento o per eventuali danni al prodotto durante il trasporto. Questa garanzia non comprende il servizio o le parti necessarie per riparare i danni causati da incidenti, uso improprio, abuso, negligenza, imballaggio insufficiente o procedure di spedizione, uso commerciale, tensione superiore al tasso nominale massimo dell'apparecchio, l'aspetto estetico del cabinato non direttamente imputabili a difetti di materia o di lavorazione. Questa garanzia non comprende l'eliminazione del rumore statico o generato esternamente, o la correzione dei problemi di antenna o di riscezione debole. Questa garanzia non copre iosti del lavoro o danni al prodotto causati da installatione o alla rimozione del prodotto. Definitive Technology non rilascia alcuna garanzia in relazione ai propri prodotti acquistati da rivenditori o punti vendita diversi dal rivendatore autorizzato Definitive Technology.

1) Il prodotto è stato danneggiato, in quale modo alterato, maltrattato durante il trasporto, o manomesso.
2) Il prodotto è danneggiato a causa di incidente, incendio, cibo, uso irragionevole, uso improprio, abuso, detergenti applicati dal cliente, mancato rispetto delle avventenze di produttore, negligenza o eventi correlati.
3) La riparazione o la modifica del Prodotto non è stata fatt a autorizzata da Definitive Technology.
4) Il prodotto è stato installato o utilizzato non correttamente.

Il prodotto deve essere restituito al Rivenditore da cui il prodotto è stato acquistato (assicurato e prepagato), insieme con l'originale prova di acquireo datata, o al centro di assistenza autorizzato più vicino Definitive. Il Prodotto deve essere spedito nel contentatore di spedizione originale o in un suo equivalente. Definitive non è responsable né ha alcun obbligo per la perdita o il danneggiamento del Prodotto durante il trasporto.

QUESTA GARANZIA LIMITATA è LA SOLA GARANZIA ESPLICITA CHE SI APPLICA AL TUO PRODOTTO. DEFINITIVE NON SI ASSUME né AUTORIZZA ALCUNA PERSONA O ENTITA AD ASSUMERE PER SUO CONTO ALTRA OBBLIGAZIONE O RESPONSABILITA IN RELAZIONE CON IL PRODOTTO O QUESTA GARANZIA. TUTTE LE ALTRE GARANZIE, COMPRESE MA NON LIMITATE A, GARANZIA ESPRESSA O IMPLICITA DI COMMERCIABILITÀ O IDONEITA PER UNO SCOPO PARTICOLARE, SONO ESPRESSAMENTE ESCLUSE E DISCONOSCIUTE NELLA MISURA MASSIMA CONSENTITA DALLA LEGGE. TUTTE LE GARANZIE SUL PRODOTTO SONO LIMITATE ALLA DURATA DELLA PRESENTE GARANZIA ESPLICITA. DEFINITIVE NON HA NESSUNA RESPONSABILITA PER ATTI DI TERZI. LA RESPONSABILITA DI DEFINITIVE, SIA BASATA SU CONTRATTO, TORTO, OGGETTIVA RESPONSABILITA, O QUALSIASI ALTRA TEORIA, NON DEVE SUPERARE IL PREZZO DI ACQUISTO DEL PRODOTTO PER IL QUALE LA DOMANDA è STATA FATTA. IN NESSUN CASO PUÖ ESSERE ADDEBITATA A DEFINITIVE LA RESPONSABILITA PER DANNI DIRETTI, INDIRETTI O SPECIALI. L'UTENTE ACCETTA ED ACCONSENTE CHE TUTTE LE CONTROVERSIE TRA LUI E DEFINITIVE SIANO RISOLTE NEL RISPERTTO DELLE LEGGI DELLA CALIFORNIA E DELLA CONTEA DI SAN DIEGO, CALIFORNIA. DEFINITIVE SI RISERVA IL DIRITTO DI MODIFICARE QUESTA GARANZIA IN QUALSIASI MOMENTO.

Alcuni stati non consentono l'escludione o la limitazione dei danni diretti o indiretti, o delle

Garanzie implicite, pertanto le limitazioni di cui sopra potrebbero non essere applicabili al tuo caso. Questa garanzia fornisce specifici diritti legali, e potrestianche averaltirediritti che variano da stato a stato.

©2016 DEI Sales Co. Tutti i diritti riservati.
