MANUALE UTENTE BP9060 DEFINITIVE TECHNOLOGY

ATTENZIONE! Per ridurre il rischio di scosse elettriche e incendio, non fare rimuovere la copertura o la piasta posteriore del dispositivo. Non ci sono parti riparabili dall'utente all'interno. Per la manutenzione rivolgersi tecnici certificati per l'assistenza. Avviso: Pericolo di scossa elettric. Non aprire.

ATTENZIONE! Il simbolo internazionale di un fulmine all'interno di un triangolo ha lo scopo di avvisare l'utente di una "tensione pericolosa" non isolata all'interno del dispositivo. Il simbolo internazionale di un punto esclamativo all'interno di un triangolo ha lo scopo di allertare l'utente della presenza di importanti istruzioni operative, di manutenzione e controllo nel manuale che accompaniesa il dispositivo.

ATTENZIONE! Per evitare le scosse elettriche, far corrispondere la lama grande della spina a più ampia, inserendola completeness.

ATTENZIONE! Per ridurre il rischio di scosse elettriche, non esporre esta apparecchiatura alla pioggia o all'umidità.

1. LEGGERE LE ISTRUZIONI - Tutte le istruzioni di sicurezza e di funzionamento devono essere lette prima di utilizzato il dispositorio.
2. CONSERVARE LE ISTRUZIONI – La struzioni di sicurezza e operative devono essere conservate per riferimento futuro.
3. RISPETTARE LE AVERTENZE - Tutte le avvertenze sull'apparecchio e nelle istruzioni di funzionamento devono essere seguite fedelmente.
4. SEGUIRE LE ISTRUZIONI - Tutte le iztruzioni operative e di sicurezza devono essere seguite.
5. ACQUA E UMIDITA - Il dispositorio non deve mai assere usato in, sopra o in prossimità di acqua per il rischio di scosse mortali.
6. VENTILAZIONE - Il dispositiivo deve sempre essere situato in un modo tale da mantenere la corretta ventilazione. Non deve mai essere collocato in un'installazione interna o in qualunqueosto in cui ci sa un impedimento al flusso di aria attraverso il suo dissipatore di calore.
7. CALORE - Non mettere mai il dispositivo in prossimità di fonti di calore come radiatori, sfiati nel pavimento, stufe o altri dispositivi che generano calore.
8. ALIMENTAZIONE - Il dispositorio deve essere collegato solo ad un alimentatore del tipo descritto nelle istruzioni operative o come individato sul dispositorio.
9. PROTEZIONE DEL CAVO DI ALIMENTAZIONE - I cavi di alimentazione devono essere messi in modo che non siano

suscettibili di essere calpestati o schiacciati da oggetti posti su di loro o contro di loro. Attenzione speciale delve essere prestata alle zone in cui la spina entra in una presa di currente o in un connettore a striscia e in cui il cavo esce dal dispositorio.

1. PULIZIA - Il dispositorio deve essere pulito secondo le istruzioni del produttore.
2. PERIODI DI NON UTILIZZO - Il dispositorio delve essere staccato quando non viene utilizzato per lunghi periodi.
3. INGRESSO PERICOLOSO - Si deve prestare attenzione affinché oggetti estranei o liquidi non cadano o penetrino all'interno del dispositivo.
4. DANNI CHE RICHIEDONO RIPARAZIONE - Il dispositivo delve essere riparato da tecnici certificati quando:
5. Il cavo di collegamento o di alimentazione è stato danneggiato.
6. Degli oggetti sono caduti o del liquido è stato versato all'interno del dispositorio.
   Il dispositivo è stato esposto all'umidità.
7. Il disposativo non sembra funzionare correttamente o presente un evidente cambiamento nelle prestazioni.
8. Il dispositorio è caduto o il contentatore si è danneggiato.
9. ASSISTENZA - Il disponibile delve sempre essere riparato da tecnici certificati. Devono essere usate solo parti di ricambio specificate dal produttore. L'uso non autorizzato di parti sostitutive può provocare incendi, urti o altri pericoli.

ATTENZIONE: IMPORTANTI ISTRUZIONI SULLA SICUREZZA AVVERTENZA: NON UTILIZZARE IL DIFFUSORE SE NON è STATA INSTALLATA UNA BASE PER LA STABILIZAZIONE

Alimentazione

1. Il fusibile e il dispositivo di scollegamento dell'alimentazione si trovano sul retro del diffusore.
2. Il dispositorio di scollegamento è rappresentato dal cavo di alimentazione, che più essere scollegato sia dal diffusore che alla parete.
3. Prima di eseguire qualsiasi riparazione, scollegare il cavo di alimentazione dal diffusore.

Questo symbolo sui nostri prodotti elettrici o la loro confezione indica che è vietato in Europa eliminare il prodotto in questione come rifiuto domestico. Per garantire che i prodotti siano smaltiti correttamente, disporre dei prodotti secondo le leggi e normative locali relative allo smaltimento di apparecchiature elettriche ed elettroniche attrezzature. In tal modo si fornisce un contributo alla conservazione

delle risorse naturali e alla promozione della tutela ambientale col trattamento e lo smaltimento dei rifiuti elettronici.

DE

Nos complace que ya forme parte de这是我们resha Definitive Technology.

Dedica qualche minuto per registre il prodotto* in mode che abbiamo un regstro completo del suo acquisto. Facendolo ci aiuti a servirti al meglio possibile ora e in futuro. Inoltre, ci permette di contattarei per qualsiasi manutenzione o avviso di garanzia (se richiesto).

Registrati qui: http://www.definitivetechnology.com/registration

Non hai internet? Chiama il Servizio Clienti

L-V 9:30-18:00 US ET allo [phone] (USA e Canada), oppure 01 [phone] (tutti gli altri paesi)

Note: i dati che raccogliamo durante la registrazione online non sono mai venduti o distribuiti a terre parte.

*Il numero di seri e si trova sul retro del manuale

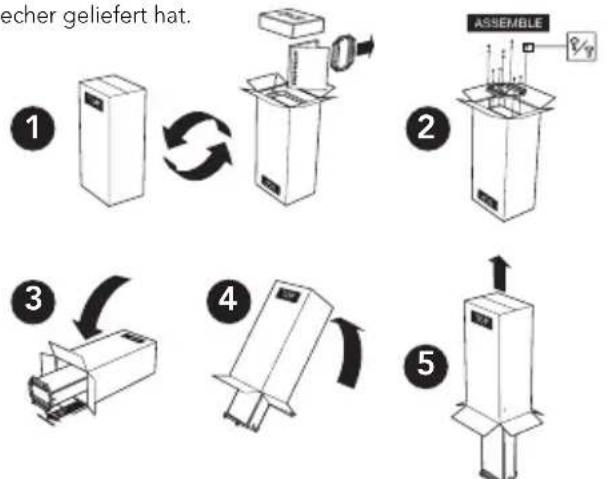

Unpacking Your BP9000 Speakers

FIGURA 1 | Installazione della base

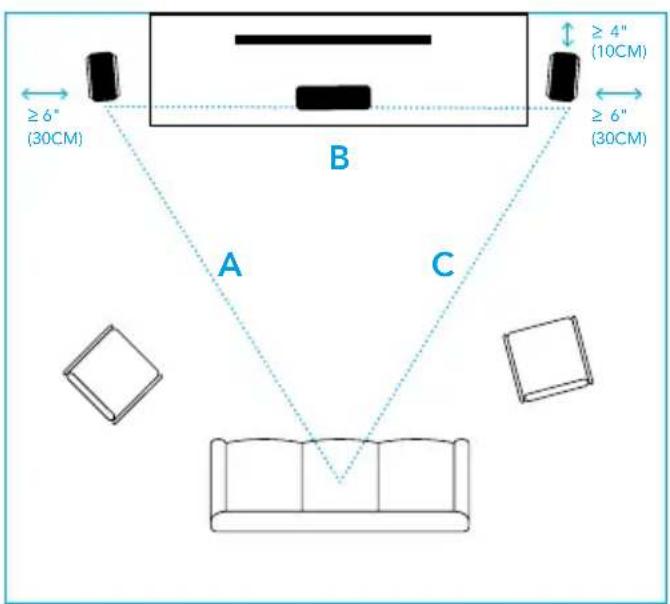

Posizionamento dei diffusori nella stanza

I diffusori BP9000 sono molto flessibili in termini di posizionamento. Per ottimizzare le loro prestazioni, vi consigliamo di seguire queste simplici linee guida. Anche se le seguenti raccomandazioni permettono in genere di ottenere i migliorari risultati, dovete considerare che agli camera e agli ambiente d'ascolto è diverso, quando non temete di sperimentare con la posizione dei vosri diffusori. La posizione corretta è quella che vi garantisce il suono migliorare.

FIGURA 2 - Posizionamento del BP9000 a sinistra/destra

Vi consigliamo di create un triangolo equilatero tra i diffusori e la posizione di ascolto, come illustrato nella Figura 2 Otterrete risultati migliori se la posizione di ascolto è ancora più lontana. Ad esempio, se la linea A e la linea C sono lunghe 10' , alla la linea B può essere un'ampiezza compresa tra 7' e 10' . I diffusori BP9000 offrono un suono bipolare, il che significa che creano un suono riflesso dalle pareti posteriori e laterali, garantendo un'esperienza audio completa e avvolgente indipendentamente da dove si ascolta il suono. Pertanto, consigliamo di posizionare i diffusori BP9000 ad almeno 4' dalla vostra parete posteriore, in modo da ottimizzare但这a funzione. Dare leggermente un colpetto con la punta del piedeai diffusori, se possibile, spingendoli verso l'area di visione, consentirà di percepire meglio l'immagine sonora. Unaolta trovata la giusta posizione, sentitevi liberi di contattare Definitive Technology oppure il vostro punto vendita per ulteriori consigli sul posizionamento dei diffusori.

Connetti iwhose diffusori

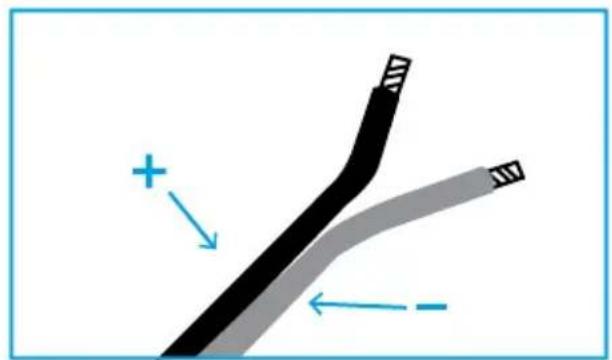

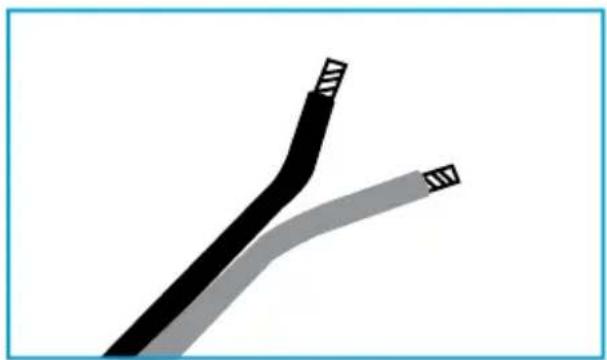

STACCAI FILI DA 1/4" (6MM)

1. IDENTIFICAI SEGNI SUI FILI ESASSEGNA IL +/
2. INSERISCI GLI SPINOTTIA BANANA O I CONNETTORI IN QUESTO PUNTO SE DEL CASO

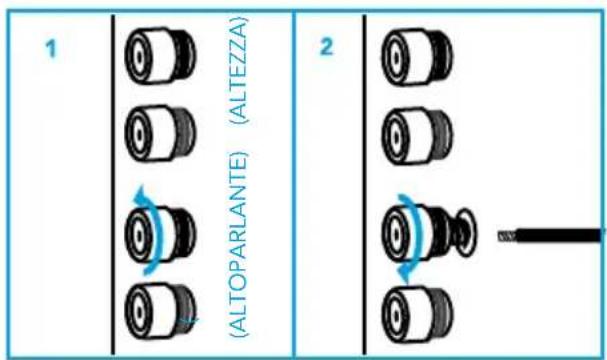

1. SVITA UN SET DI CONNETTORI E CONNETTI FILI
2. STRINGI FINO AD ESSERE STRETTI

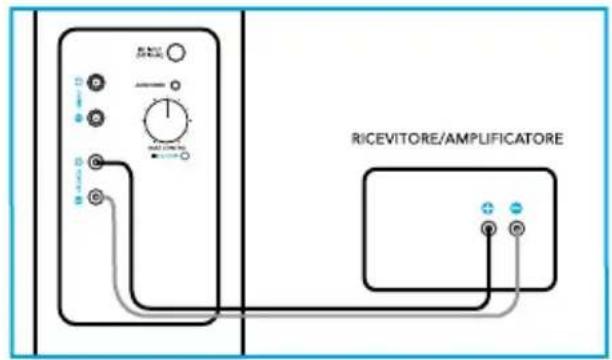

ASSICURATI CHE I DIFFUSORI SIANO SEMPRE CONNESSI AL RICEVITORE O AMPLIFICATORE+ AL + E IL - A -
FIGURA 3 - Connessione e Polarità

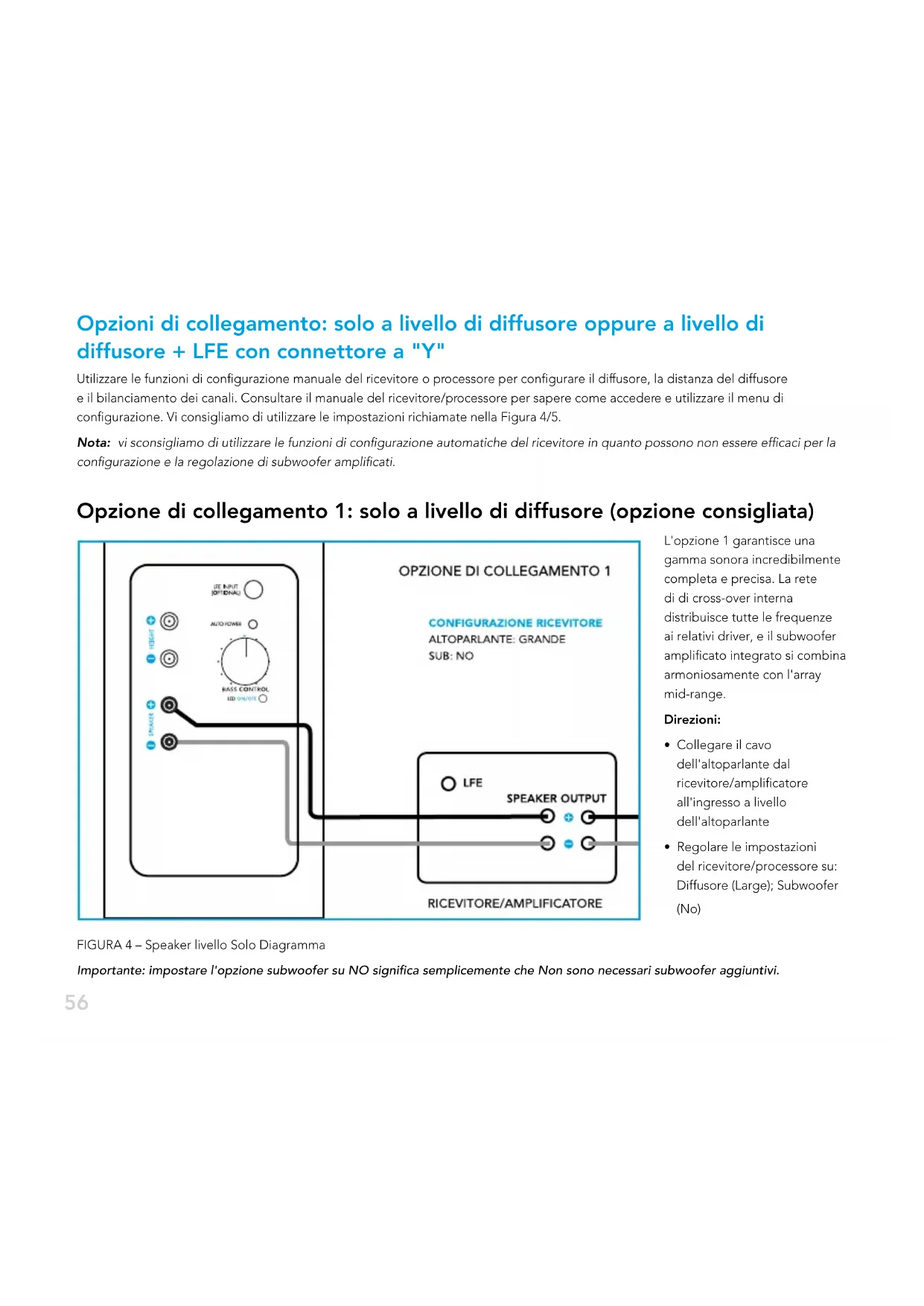

Opzioni di collegamento: solo a livello di diffusore oppure a livello di diffusore + LFE con connettore a "Y"

Utilizzare le funzioni di configurazione manuale del ricevitore o processore per configurare il diffusore, la distanza del diffusore e il bilanciamento dei canali. Consultare il manuale del ricevitore/processore per sapere come accedere e utilizzato il menu di configurazione. Vi consigliamo di utilizzato le impostazioni richiamate nella Figura 4/5.

Note: vi sconsiglio diutilizzare le funzioni di configurazione automatiche del ricevitore in quanto possono non essere efficaci per la configurazione e la regolazione di subwoofer amplificati.

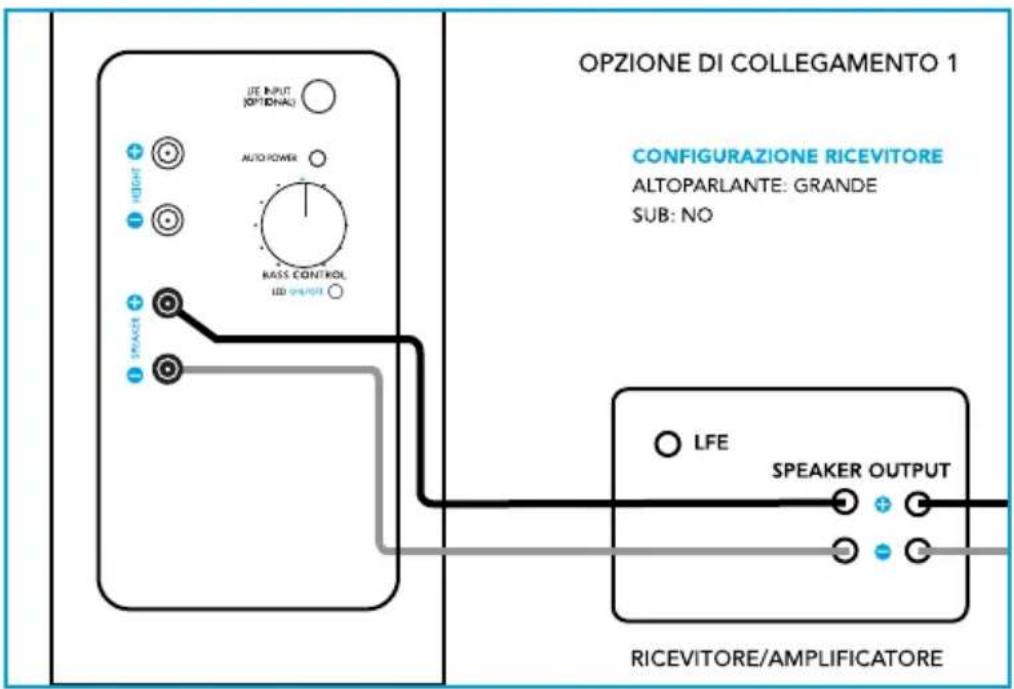

Opzione di collegamento 1: solo a livello di diffusore (opzione consigliata)

FIGURA 4 - Speaker livello Solo Diagramma

L'opzione 1 garantisce una gamma sonora incredibilmente completa e precisa. La rete di di cross-over interna distribuisce tutte le frequenze ai relativi driver, e il subwoofer amplificato integrato si combina armoniosamente con l'array mid-range.

Direzioni:

• Collegare il cavolo dell'altoparlante dal ricevitore/amplificatore all'ingresso a livello dell'altoparlante
  Regolare le impostazioni del ricevitore/processore su: Diffusore (Large); Subwoofer (No)

Importante: impostare l'opzione subwoofer su NO significa semiclassical complicitamente che Non sono necessari subwoofer aggiantivi.

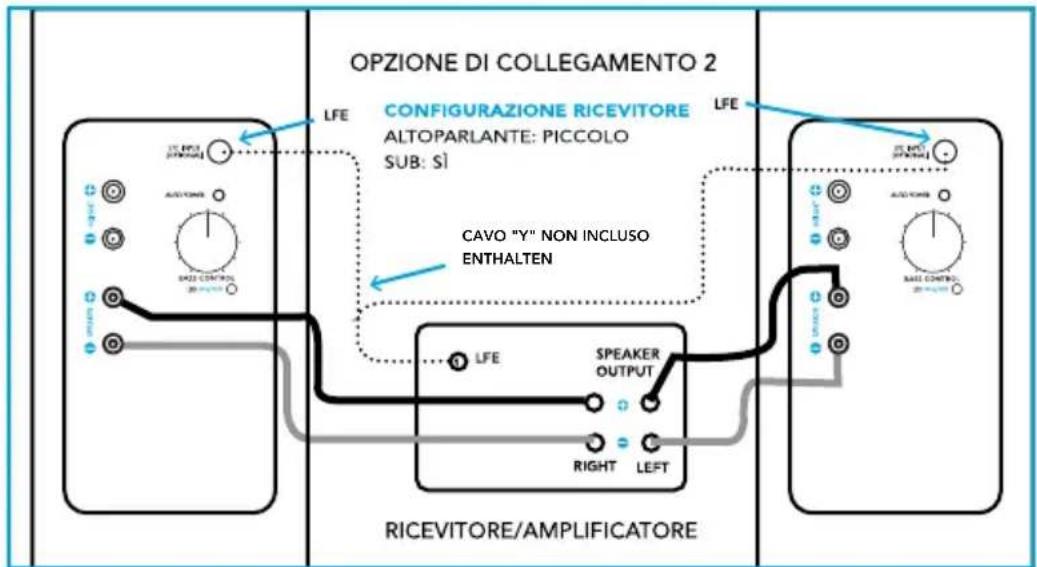

Opzione di collegamento 2: a livello di diffusore + LFE con connettore a "Y"

FIGURA 5 - Diagramma Speaker-Level + LFE with "Y" Connector Diagram

Per ulteriori metodi di
collegamento avanzati,
visitate il site Web di Definitive
Technology oppure chiamateci.

Se desiderate una magiore personalizzazione, l'opzione 2 vi offre la possibilità di controllare la quantità di basse frequenze (quelte al di除去 del punto di crossover impostato sul ricevitore/processore) inviate al subwoofer. Se preferite l'opzione 2, vi consiglio vivamente di impostare il punto di crossover sul ricevitore/processore al massimo su 80Hz , per evitare di disturbare il delicato equilibrio tra il subwoofer e il midrange. Inoltre, vi consiglio di bilanciare con attenzione il livello di output del subwoofer del ricevitore e il controllo dei bassi sul retro del diffusore. Vi consiglio di partire dal controlo dei bassi alle 12:00. (come migliorato nella figura 5)

Direzioni:

• Collegare il cavo dell'altoparlante dal ricevitore/amplificatore all'ingresso a livello dell'altoparlante
  Collegare un cavo RCA a Y dall'uscita LFE o Sub-out del ricevitore/processore all'ingresso LFE dei diffusori BP9000 sinistro e destro.
• Regolare le impostazioni del ricevitore/processore su: Diffusore (piccolo); Subwoofer (si)

Alimentazione del subwoofer attivo

I diffusori BP9000 includono dei subwoofer amplificati integrati che devono essere collegati alla presa elettrica. Il diffusore BP9000 vanta una funzione di rilevamento del segnale che attiva l'amplificatore solo se è presente un segnale. Quando viene rilevato un segnale, il LED sul retro passa da Rosso ad Azzurro. Il logo LED "D." sulla parte anteriore si accende (per maggiori informazioni, consultate la sezione Logo LED "D." di Definitive Technology). Dop o la cessazione del segnale, potrebbero volerci fino a 20 minuti prima che l'amplificatore torni in modalità standby. Non preoccupatevi, gli amplificatori consumano pochissima corrente quando non sono attivi.

Definitive Technology crede da sempre che il migliorare altoparlante sia quello che riproduce il segnale audio più completeness e preciso possibile. Le nostre technologie audio consentono non solo di ascoltare quello che c'è sullo schermo, maanche di partirrlo. Intelligent Bass Control è la nostra inventione Tecnologia più recente, che vi permette di modulare i livelli dei bassi conservando, nel fratto, un' ottima chiarezza in gamma media, indipendentemente dall'impostazione del controlo dei bassi. É sufficiente ruotare la manopola posta sul retro del diffusore sull'impostazione preferita peri bassi, e il diffusore farà il resto del lavoro. É tutto. Vi consigliamo di iniziare da un livello medio, e da li regolare via via la vostra preferenza.

Per istruzioni avanzate sulla technologia Intelligent Bass Control™, incluso il software di correzione della stanza (es. Audyssey), visitate il nostro site Web oppure chiamateci.

Compatibilità Dolby Atmos® e DTS:X®

Tutti i diffusori da pavimento BP9000 sono compatibili con i sistemi Dolby Atmos o DTS:X. Il modello BP9080x integra un modulo altoparlante ad altezza, nelle i modelli BP9060, BP9040 e BP9020 presentano una porta connettore dedicata e nascosta (adatta per il modulo altoparlante A90, venduto separamente) alla quale si accede premendo delicatamente sul retro del pannello superiore trattato acusticamente e sigillato magneticamente. Indipendentemente alla configurazione scelta, è sufficiente far passare un filo aggiuntivo dell'altoparlante fino ai morsetti del canale di altezza sul retro dell'altoparlante da qualsiasi set compatibile con la Tecnologia Dolby Atmos o DTS:X.

Diagramma di posizionamento dell'A90

Per sottolineare i subwoofer amplificati integrati, è presente un logo LED nella parte inferiore del pannello frontale di agli altoparlante a torre BP9000. Questo logo è "acceso" per impostazione predefinita ma può essere disattivato premendo simplicamente il pulsante LED ON/OFF sul retro dell'altoparlante. Se attivato, il logo LED si accende solo quando si riceve un segnale attivo dal ricevitore/processore. Si spegne o entra automaticamente in stand-by durante 20 minuti di assenza di segnale attivo.

Sistema Home Theater completo

Per completing il vostrosystema home theater, vi consigliamo di utilizzare i diffusori del canale centrale e Surround (posteriore) BP9000 Definitive Technology, con timbrica sincerizzata. Potete utilizzare le torri Definitive Technology come altoparlanti surround posteriori o laterali con risultati eccelleni, sua per la musica che per i film.

Assistenza tecnica

Siamo lieti di fornirvi assistenza in caso di domande riguardo al diffusore BP9000 o alla sua configurazione. Siete pregati di contattare il rivenditore Definitive Technology più vicino oppure di chiamarci direttamente al numero [phone] (da USA e Canada) o al numero 01 [phone] (da tutti gli altri paesi) oppure di contattari tramite e-mail all'indirizzo info@ definitivetech.com. L'assistenza tecnica è disponibile solo in inglese.

	BP9020	BP9040	BP9060	BP9080x
CARATTERISTICHE TECNICHE
DIMENSIONI(SOLO CABINET, SENZA BASE)	34.75" H x 6" Wx 13" D (88.3cmH x 15.3 cm W x33 cm D)	38.25" H x 6" W x13" D (97.0 cm Hx 15.3 cm W x 33cm D))	43.75" H x 6" W x13" D (111.1cm Hx 15.3 cm W x 33cm D)	50.5" H x 7" W x16" D (128.7cm Hx 17.8 cm W x 40.6cm D)
DIMENSIONI (CON BASE) 35.5" H x 11" W	x 13" D (88.3cmH x 27.9 cm W x33 cm D)	39" H x 11" Wx 13" D (99.0cmH x 27.9 cm W x33 cm D)	44.5" H x 11" Wx 13" D (113.1cmH x 15.3 cm W x33 cm D)	51.5" H x 11" Wx 13" D (130.6cmH x 27.9 cm W x33 cm D)
PESO DEL PRODOTTO	30 libbre 26 libbre		50 libbre 62 libbre
DRIVER ARRAY POSTERIORE (2) 3.5" (8.9	cm) Driver,(1) 1" (2.5 cm) tweetera cupola in alluminio	(2) 4.5" (11.4 cm)Driver,(1) 1" (2.5cm) tweetera cupola in alluminio	(2) 4.5" (11.4 cm)Driver,(1) 1" (2.5cm) tweetera cupola in alluminio	(2) 5.25" (13.3cm) Driver,(1) 1"(2.5 cm) tweetera cupola in alluminio
RÜCK-ARRAY LAUTSPRECHERBESTÜCKUNG	(1) 3.5"(8.9 cm) Treiber	(1) 4.5" (11.4 cm)Driver,(1) 1" (2.5cm) tweetera cupola in alluminio	(1) 4.5" (11.4 cm)Driver,(1) 1" (2.5cm) tweetera cupola in alluminio	(2) 5.25" (13.3cm) Driver,(1) 1"(2.5 cm) tweetera cupola in alluminio
DRIVE SUBWOOFER	(1) 8" (20.3 cm)woofer	(1) 8" (20.3 cm)woofer,(2) 8" (20.3cm) radiatori bassi	(1) 10" (25.4 cm)woofer,(2) 10"(25.4 cm) radiatori bassi	(1) 12" (30.5 cm)woofer,(2) 12"(30.5 cm) radiatori bassi
RISPOSTA IN FREQUENZA 28Hz-40kHz 22Hz-40kHz 18Hz-40kHz 16Hz-40kHz
SENSIBILITA	92dBSPL 92dBSPL 92dBSPL 92dBSPL
IMPEDENZA NOMINALE 8 ohms 8 ohms 8 ohms 8 ohms
POTENZA DIINGRESSO RACCOMANDATA 50-200W 50-300W		50-300W 50-300W
POTENZA DELL'AMPLIFICATORE INTERNO	150W	300W	300W	455W
DRIVER DEL MODULO DI ELEVAZIONECOMPLEMENT	nelluno	nelluno nelluno		(1) 5.25" (13.3 cm)Driver,(1)1"(2.5 cm) tweetera cupola in alluminio

Risoluzione dei problemi

In caso di problemi con i diffusori BP9000, provate i seguenti suggerimenti. Se avete più problema, contattate il vostro rivenditore Definitive Technology autorizzato per richiedere assistenza.

1. La distorsione che si sente quando gli altoparlanti vengono utilizzati a volumi elevati è provocata dal fatto che il ricevitore o l'amplificatore sono utilizzati ad un volume più elevato di quello consentito. La maggior parte dei ricevitori e amplificatori lavora alla massima potenza nominale ben prima che il volume sia impostato al massimo, pertanto la posizione del controllo del volume è uno scarso indicatore del limite di potenza. Se sentite delle distorsioni quando aumento al massimo gli altoparlanti, abbassate il volume!
2. Se ris contrate una perdita dei bassi, è probabile che un altoparlante sia fuori fase (polarità) con l'alto e che debba essere ricollegato prestando maggiore attenzione al collegare positivo con positivo e negativo con negativo su entrambi i canali. La maggior parte dei cavi degli altoparlanti presentano una quale indicazione (ad esempio un codice di colori, una rigatura o una scritta) su uno dei due conduttori, per aiutare a mantenere la coerenza. É essenzionale collegare entrambi i diffusori all' amplificatore dello stesso modo (in fase). Si può riscontrare una perdita di bassianche se la manopola del volume dei bassi è disattivata.
3. Assicuratevi che tutte le interconnessioni del systeme e i cavi di alimentazione siano saldamente al loroippo.
4. Se doveste sentire dei ronzii o dei rumori provenire dai diffusori, provate a collegare i cavi di alimentazione a un circuito CA diverso.
5. Ilsystema disponé di una sofisticata circuiteria di protezione interna. Se per quale ragione si attiva tale protezione, spegnere il systema e attendere cinque minuti prima di riaccenderlo. In caso di surriscaldamento dell'amplificatore integrato, il systema si spegnerà finché l'amplificatore non si sare raffreddato e ripristinato.
6. Assicurarsi che il cavo di alimentazione non sia stato danneggiato.
7. Verificare che non siano penetrati corpi estranei o liquidi del cabinet del diffusore.
8. Se il driver del subwoofer non si attiva o non fuoriesce alcun sono, e si è sicuri che il sistema sia configurato correttamente, portare l'altoparlante da un rivenditore Definitive Technology autorizzato per ottenere assistenza; chiamare prima.

Riparazione

Le riparazioni sugli altoparlanti Definitive vengono effettuate solitamente da rivenditori Definitive Technology locali. Tuttavia, se desiderate restituirci il diffusore, siete pregati di contattari descrivendo il problema e richiedendo l'autorizzazione e il centro assistenza a voi più vicino. Tenete presente che l'indirizzo presente su quello opuscolo è quello dei nostri uffici. In nessuna circostanza dovete inviare i diffusori ai nostri uffici oppure restituirli sulla prima averci contatto e ottenuto l'autorizzazione.

Definitive Technology Niederlassungen

1 Viper Way, Vista, CA 92081

Telefono: [phone] (USA e Canada), 01 [phone] (tutt gli和其他 paesi)

Garanzia limitata:

5 anni per driver e cabinet, 3 anni per i componenti elettronici

1) Il prodotto è stato danneggiato, in quale modo alterato, manipolato in modo non corretto durante il trasporto, o manomenso.
2) Il prodotto è danneggiato a causa di incidenti, incendi, inondazioni, utilizzo non ragionevole, utilizzo errato, abuso, detergenti applicati

dal cliente, mancata osservanza delle avvertenze da parte del produttore, negligenza o eventi correlati.

3) Al Prodotto sono state apporte riparazioni o modifiche non effettuato o autorizzate da Definitive Technology.
4) Il prodotto è stato utilizzato e installato in modo improprio.

Il prodotto deve essere restituito (assicurato e prepagato), together with the original dated proof of purchase to the Authorized Dealer from whom the Product was purchased, or to the nearest Definitive factory service center. Il prodotto deve essere spedito nella sua confezione originale, o in una confezione equivalente. Definitive non è responsable per lo smarrimento o per eventuali danni al prodotto durante il trasporto.

LA PRESENTE GARANZIA LIMITATA è L'UNICA GARANZIA ESPLICITA CHE SI APPLICA A QUESTO PRODOTTO. DEFINITIVE NON SI ASSUME, E NON AUTORIZZA NESSUNA PERSONA O ENTITA AD ASSUMERSI DA PARTE SUA, ALTRI OBBLIGHI O ALTRE RESPONSABILITÀ IN RELAZIONE CON IL PRODOTTO O LA PRESENTE GARANZIA. SI ESCLUDONO TUTTE LE ALTRE GARANZIE, ESPLICITE O IMPLICITE, IVI COMPRESE MA NON LIMITATAMENTE A, GARANZIE DI COMMERCIABILITA O IDONEITA PER SCOPI SPECIFICI, E VENGONO ESPRESSAMENTE RIFIUTATE NEI TERMINI CONSENTITI DALLA LEGGE. TUTTE LE GARANZIE IMPLICITE SUL PRODOTTO SONO LIMITATE ALLA DURATA ESPRESSA DALLA GARANZIA STESSA. DEFINITIVE NON SI ASSUME ALCUNA RESPONSABILITÀ PER AZIONI DI TERZE PARTI. LA RESPONSABILITÀ DE REFINITIVE, BASATA SU CONTRATIO, INFRAZIONE, RESPONSABILITÀ OGGETTIVA O ALTRO, NON PUO SUPERARE IL PREZZO DI ACQUISTO DEL PRODOTTO PER IL QUALE è STATO EMESSO UN RECLAMO. IN NESSUNA CIRCOSTANZA DEFINITIVE SARÀ RITENUTA RESPONSABILE PER DANNI INCIDENTALI, CONSEQUENZIALI O SPECIALI. IL CONSUMATORE ACCETTA E ACCONSENTE CHE TUTTE LE DISPUTE TRA LUI E DEFINITIVE VERRANNO RISOLTE IN ACCORDO CON LE LEGGI DELLA CALIFORNIA, NELLA CONTEA DI SAN DIEGO, CALIFORNIA. DEFINITIVE SI RISERVA IL DIRITTO DI MODIFICARE IL TESTO DELLA PRESENTE GARANZIA IN QUALSIASI MOMENTO.

Alcuni stati non consentono l'esclusione o la limitazione di danni consequenziali o incidentali, o di garanzie implicite, pertanto le limitazioni sopra citate potrebbero non applicarci a tutti i casi. La presente garanzia assicura al consumatore specifici diritti legali, tuttavia il consumatore potrebbe aver altri diritti che variano da stato a stato. ©2016 DEI Sales Co. Tutti i diritti riservati.
