Tipo di prodotto	Cyclette
Marca	BH Fitness
Modello	H832UW
Peso massimo utente	130 kg
Alimentazione	220 V tramite trasformatore
Tipo di resistenza	Magnetica (stima)
Dimensioni (L x L x A)	Circa 100 x 50 x 130 cm
Peso netto	Circa 30 kg
Monitor elettronico	Con manopole per la frequenza cardiaca
Utilizzo	Domestico (norma EN957 classe H.B.)
Montaggio	Richiede due persone, pezzi forniti
Regolazione sella	Regolabile in altezza senza attrezzi
Trasporto	Ruote anteriori integrate
Portabottiglia	Incluso
Manutenzione	Pulire con un panno umido, controllare il serraggio delle viti
Sicurezza	Leggere le istruzioni prima dell'uso, tenere i bambini lontani
Pezzi di ricambio	Disponibili tramite il servizio post-vendita BH Fitness
Garanzia	Consultare il servizio clienti (non specificata nelle istruzioni)

Domande frequenti - H832UW BH FITNESS

Qual è il peso massimo supportato dalla cyclette H832UW?

Il peso massimo dell'utente è di 130 kg.

Come regolare l'altezza della sella?

Allentare il regolatore di altezza (83) ruotando in senso antiorario, tirarlo verso di sé, regolare la sella all'altezza desiderata, quindi rilasciare il regolatore e serrarlo in senso orario.

Come installare correttamente i pedali?

Il pedale destro (R) si avvita in senso orario sulla pedivella destra (R). Il pedale sinistro (L) si avvita in senso antiorario sulla pedivella sinistra (L). Serrare saldamente.

Che tipo di alimentazione è necessaria?

La cyclette funziona a corrente 220 V tramite un trasformatore fornito. Collegare il trasformatore alla presa elettrica e connettere la spina al corpo centrale.

Come spostare la cyclette dopo il montaggio?

La cyclette è dotata di ruote di trasporto anteriori. Inclinare l'apparecchio aiutandosi con la barra stabilizzatrice posteriore per spostarlo facilmente.

Cosa fare se il monitor non si accende?

Verificare che il trasformatore sia correttamente collegato alla presa e al corpo centrale. Assicurarsi che i cavi del monitor siano ben collegati ai terminali (9) e (11) senza essere incastrati.

Posso usare la cyclette se ho problemi di salute?

Consultare il medico prima di qualsiasi attività, soprattutto se si hanno più di 35 anni o condizioni mediche. In caso di malessere, interrompere l'esercizio e consultare un medico.

Come pulire la cyclette?

Usare un panno umido e un detergente delicato. Evitare solventi aggressivi. Pulire regolarmente le parti a contatto con il sudore.

Dove posso trovare pezzi di ricambio per la H832UW?

Contattare il servizio post-vendita BH Fitness al numero indicato nelle istruzioni. Indicare il codice del pezzo e la quantità.

La cyclette è adatta per uso professionale?

No, questa cyclette è progettata per uso domestico solo, certificata secondo la norma EN957 classe H.B.

MANUALE UTENTE H832UW BH FITNESS

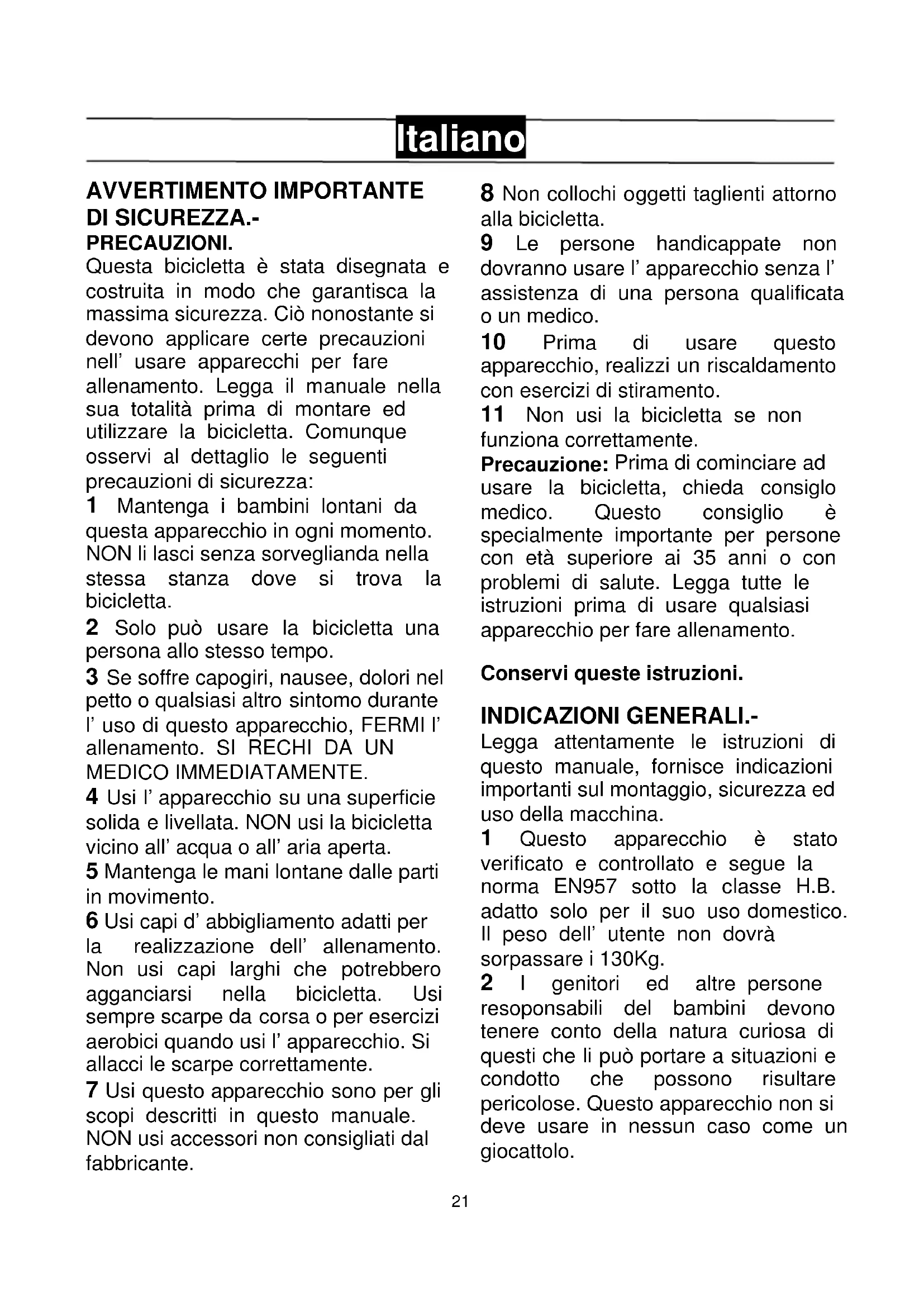

Questa bicicletta è stata disegnata e costruita in modo che garantisca la massima sicurezza. Ciò nonostante si devono applicare certe precauzioni nell' usare apparecchi per fare allenamento. Legga il manuale nella sua totalità prima di montare ed utilizzare la bicicletta. Comunque osservi al dettaglio le seguenti precauzioni di sicurezza:

1 Mantenga i bambini lontani da questa apparecchio in ogni momento. NON li lasci senza sorveglianda nella stessa stanza dove si trova la bicicletta.
2 Solo può usare la bicicletta una persona allo stesso tempo.
3 Se soffre capogiri, nausea, dolori nel petto o qualsiasi altro sintomo durante l'uso di questo apparecchio, FERMI l'allenamento. SI RECHI DA UN MEDICO IMMEDIATAMENTE.
4 Usi l'apparecchio su una superficie solida e livellata. NON usi la bicicletta vicino all'acqua o all'aria aperta.
5 Mantenga le mani lontane dalle parti in movimento.
6 Usi capi d' abbigliamento adatti per la realizzazione dell' allenamento. Non usi capi larghi che potrebbero agganciarsi nella bicicletta. Usi sempre scarpe da corsa o per esercizi aerobici quando usi l'apparecchio. Si allacci le scarpe correttamente.
7 Usi questo apparecchio sono per gli scopi descritti in questo manuale. NON usi accessori non consigliati dal fabbricante.

8 Non collochi oggetti taglienti attorno alla bicicletta.
9 Le persone handicappate non dovranno usare l'apparecchio senza l'assistenza di una persona qualificata o un medico.
10 Prima di usare questo apparecchio, realizzi un riscaldamento con esercizi di stiramento.
11 Non usi la bicicletta se non funziona correttamente.

Precauzione: Prima di cominciare ad usare la bicicletta, chieda consiglo medico. Questo consiglio è specialmente importante per persone con età superiore ai 35 anni o con problemi di salute. Legga tutte le istruzioni prima di usare qualsiasi apparecchio per fare allenamento.

Conservi queste istruzioni.

INDICAZIONI GENERALI.-

Legga attentamente le istruzioni di questo manuale, fornisce indicazioni importanti sul montaggio, sicurezza ed uso della macchina.

1 Questo apparecchio è stato verificato e controllato e segue la norma EN957 sotto la classe H.B. adatto solo per il suo uso domestico. Il peso dell'utente non dovrà sorpassare i 130Kg.
2 I genitori ed altre persone resoponsabili del bambini devono tenere conto della natura curiosa di questi che li può portare a situazioni e condotto che possono risultare pericolose. Questo apparecchio non si deve usare in nessun caso come un giocattolo.

3 È responsabilità del proprietario l'assicurarsi che tutti gli utenti dell'appareccio siano stati correttamente informati su tutte le precauzioni necessarie da prendere.

ISTRUZIONI PER IL MONTAGGIO. -

1.- Estrarre l'unità dalla scatola e verificare che vi sono contenuti tuuti i pezzi come da Fig.1: (1) Unità principale; (6) Tubo; (7) Manubrio; (8) Monitor elettronico. (4) Tubo della sella; (2) Barra per stabilità anteriore con rotelle; (3) Barra per stabilità posteriore, con tasselli regolabili; (5) Sellino; Pedali (19) Destro e (18) Sinistro; (20) Portabottiglie; Coperchio Manubrio (14) sinistro, (15) destra e (13) frontale; (21) Chiave di fissaggio del manubrio; Coperchio sellino (16) sinistro e (17) destro; (23) Pomello del sellino; (29) Bulloni M-4x6; (32) Bulloni M-4x16; (87) Bulloni M-4x12; (27) Rondella elastica M10; (28) Rondella piana M10; (26) Bulloni M-10x70x20; (31) Bulloni M-12x60.

2. MONTAGGIO DEI TUBI DEI CAVALLETTI (BARRE DI STABILITÀ).-

ATTENZIONE: per la realizzazione di questa operazione è necessaria la presenza di una seconda persona.

Prendere la barra con le rotelle (2) e collocarla nella parte anteriore dell'unità come da FIG.2, introdurre i bulloni (26) con le rondelle (27) y (28). Di seguito prendere la barra posteriorecon i tasselli (3) e realizzare la misma operazionedi montaggio che la parte anteriore stringendo bene tutti i bulloni. Fig 3.

3.- MONTAGGIO DEL SELLINO.- Introdurre il tubo della sella (4) por el foro dell'unità principale (1), Fig.4. Collocare la sella (5) sulla parte superiore del tubo (4), collocare il pomello di fissaggio del tubo (23) con il bussolotto (25), bloccare il tubo con il pomello, in una posizione che non comporti sforzi (23) e stringere in senso orario. Collocare i coperchi della sella, sinistro (17) e destro (16) con i bulloni (29). Fig.5

Avvicinare il tubo (6), alla parte sporgente dell'unità principale (1) Fig.6, collegare i terminali (9) e (10).

5.- POSIZIONAMENTO DEL MANUBRIO.-

Posizionare il manubrio (7) vicino al tubo del manubrio (6), Fig.7, collocare il coperchio frontale del manubrio (13) con il pomello (21) e avvitare, verificando che il manubrio sia allineato prima di stringere definitivamente tutti i bulloni. Collocare il porta bottiglie (20) per mezzo di un bullone (32).

6.- POSIZIONAMENTO DEL MONITOR ELETTRONICO.-

Svitare le viti (24) sulla parte posteriore del monitor e posizionarlo sulla piastra del tubo del manubrio (6), prestando attenzione di non permette che vengano schiacciati i cavi. Collocare di nuovo le viti sul retro del monitor e stringere, collegare gli estremi (11) e (9) nella parte posteriore del monitor come da figura Fig.8.

Di seguito, collocare il coperchio sinistro (14) e destro (15) del manubrio con i bulloni (32). Avvitare il coperchio frontale (13) con i bulloni (87).

7.- MONTAGGIO DEI PEDALI.- Segui atentamente le istruzioni di montaggio dei pedali, un montaggio non corretto potrebbe danneggiare il filetto del pedale o della biella.

Il riferimento a destro e sinistro viene considerata stando seduti sulla cyclette in posizione d'esercizio.

Il pedale destro (19), segnato con una (R), si avvita in senso orario nella biella destra segnata con una (R).Stringere con forza. Fig.10.

Il pedale sinistro (18), segnato con la lettera (L) si avvita in senso antiorario nella biella sinistra segnata con una (L).Stringere con forza. Fig.10.

8.- REGOLAZIONE DELL'ALTEZZA DEL SELLINO

Allentando un po' il pomello regolatore dell'altezza del sellino (83) in senso antiorario e tirando verso l'esterno, una volta trovata l'altezza desiderata, lasciare il pomello affinche si incastri in uno dei fori predisposti. Stringere il pomello in senso orario.

9.- LIVELLARE.-

Una volta collocata l'unità nel luogo definitivo dove verrà utilizzata, controllare il livello del pavimento e la stabilità dell'attrezzo. Ciò potrà essere eseguitogirando i tasselli regolatori (23).

10.- SPOSTAMENTO E STOCCAGGIO.-

La macchina è attrezzata di rotelle (48) che facilitano lo spostamento. Le rotelle situate nella parte anteriore della cyclette servono per aiutare a metterla via come indicato nella Fig.12.

COLLEGAMENTO ALLA RETE ELETTRICA.-

Introduca la spina d'aggancio del trasformatore nel punto di collegamento, del corpo centrale, e colleghi il trasformatore di corrente alla rete elettrica da 220 V, Fig.10.

Per qualsiasi domanda, non esitate a mettervi in contatto con il Servizio di Assistenza Tecnica, chiamando al telefono di attenzione al cliente (consultare l'ultima pagina del presente manuale).

BH SI RISERVA IL DIRITTO DI MODIFICARE LE SPECIFICHE DEI SUOI PRODOTTI SENZA AVVERTIMENTO PREVIO
