H832UW - Heimtrainer BH FITNESS - Kostenlose Bedienungsanleitung

Produkttyp	Heimtrainer
Marke	BH Fitness
Modell	H832UW
Maximales Benutzergewicht	130 kg
Stromversorgung	220 V über Transformator
Widerstandstyp	Magnetisch (Schätzung)
Abmessungen (L x B x H)	Ca. 100 x 50 x 130 cm
Nettogewicht	Ca. 30 kg
Elektronischer Monitor	Mit Herzfrequenzgriffen
Einsatzbereich	Häuslich (Norm EN957 Klasse H.B.)
Montage	Erfordert zwei Personen, Teile werden mitgeliefert
Sattelverstellung	Höhenverstellbar ohne Werkzeug
Transport	Integrierte Transportrollen
Flaschenhalter	Inklusive
Wartung	Mit feuchtem Tuch reinigen, Schraubenfestigkeit prüfen
Sicherheit	Bedienungsanleitung vor Gebrauch lesen, Kinder fernhalten
Ersatzteile	Erhältlich über den BH Fitness Kundendienst
Garantie	Kundendienst kontaktieren (nicht in der Anleitung angegeben)

Häufig gestellte Fragen - H832UW BH FITNESS

Was ist das maximale Benutzergewicht des Fahrrads H832UW?

Das maximale Benutzergewicht beträgt 130 kg.

Wie stelle ich die Sattelhöhe ein?

Lösen Sie den Höhenversteller (83) durch Drehen gegen den Uhrzeigersinn, ziehen Sie ihn nach hinten, stellen Sie den Sattel auf die gewünschte Höhe ein, lassen Sie den Versteller los und ziehen Sie ihn im Uhrzeigersinn fest.

Wie montiere ich die Pedale richtig?

Das rechte Pedal (R) wird im Uhrzeigersinn auf die rechte Kurbel (R) geschraubt. Das linke Pedal (L) wird gegen den Uhrzeigersinn auf die linke Kurbel (L) geschraubt. Fest anziehen.

Welche Art von Stromversorgung wird benötigt?

Das Fahrrad wird mit 220 V Netzstrom über einen mitgelieferten Transformator betrieben. Schließen Sie den Transformator an die Steckdose an und verbinden Sie den Stecker mit dem Hauptkörper.

Wie bewege ich das Fahrrad nach dem Zusammenbau?

Das Fahrrad ist vorne mit Transportrollen ausgestattet. Neigen Sie das Gerät, indem Sie die hintere Stabilisatorstange zu Hilfe nehmen, um es leicht zu bewegen.

Was tun, wenn der Monitor nicht angeht?

Überprüfen Sie, ob der Transformator korrekt an das Stromnetz und den Hauptkörper angeschlossen ist. Stellen Sie sicher, dass die Kabel des Monitors an den Anschlüssen (9) und (11) richtig verbunden und nicht eingeklemmt sind.

Kann ich das Fahrrad bei gesundheitlichen Problemen nutzen?

Konsultieren Sie vor jeder Aktivität Ihren Arzt, insbesondere wenn Sie über 35 Jahre alt sind oder gesundheitliche Probleme haben. Bei Unwohlsein brechen Sie das Training ab und suchen Sie einen Arzt auf.

Wie reinige ich den Heimtrainer?

Verwenden Sie ein feuchtes Tuch und ein mildes Reinigungsmittel. Vermeiden Sie aggressive Lösungsmittel. Reinigen Sie regelmäßig die schweißberührten Teile.

Wo finde ich Ersatzteile für das H832UW?

Kontaktieren Sie den BH Fitness Kundendienst unter der in der Anleitung angegebenen Nummer. Geben Sie den Teilecode und die Menge an.

Ist das Fahrrad für den gewerblichen Gebrauch geeignet?

Nein, dieses Fahrrad ist nur für den häuslichen Gebrauch bestimmt, zertifiziert nach Norm EN957 Klasse H.B.

BEDIENUNGSANLEITUNG H832UW BH FITNESS

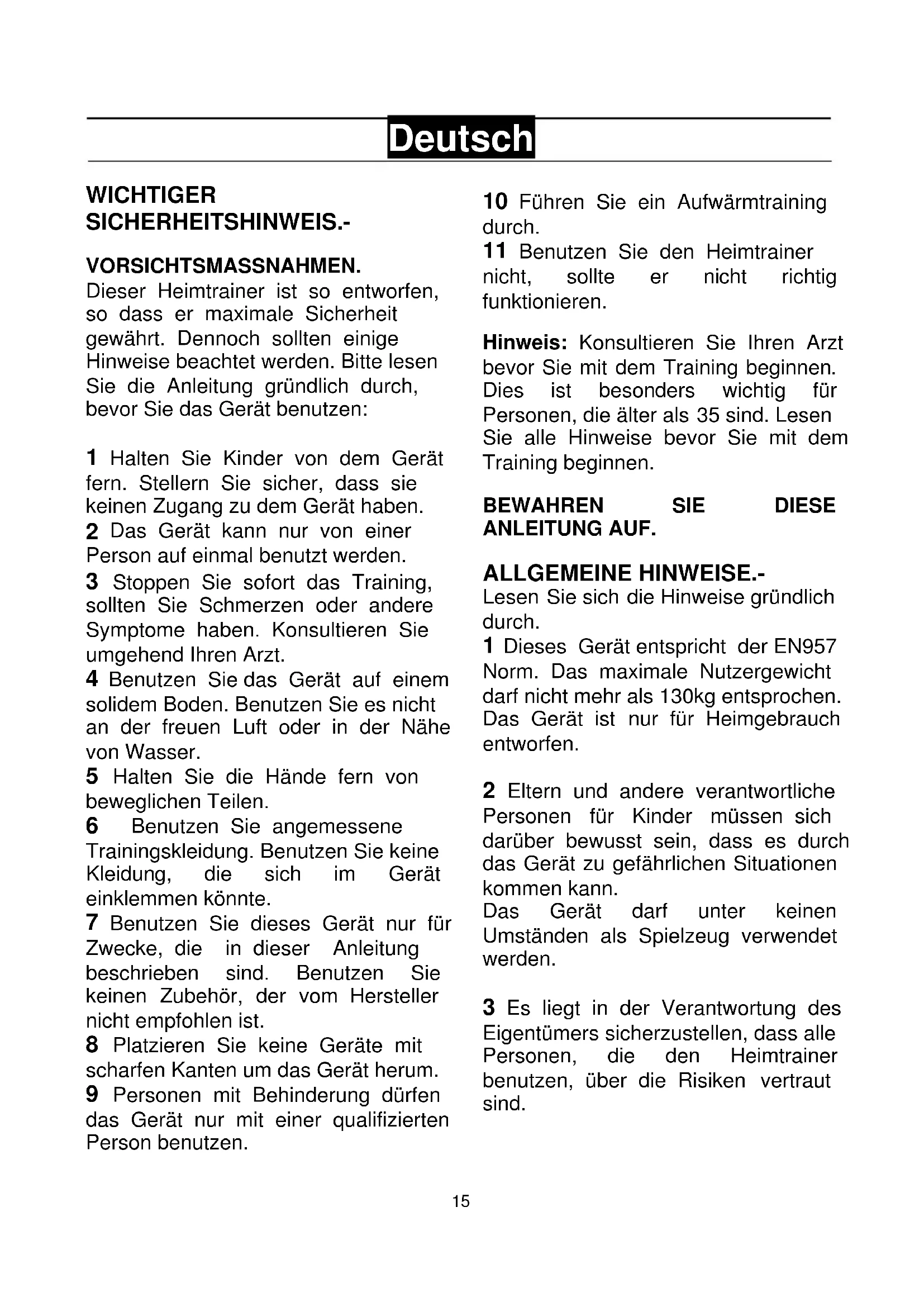

WICHTIGER SICHERHEITSHINWEIS.-

VORSICHTSMASSNAHMEN.

Dieser Heimtrainer ist so entworfen, so dass er maximale Sicherheit gewährt. Dennoch sollten einige Hinweise beachtet werden. Bitte lesen Sie die Anleitung gründlich durch, bevor Sie das Gerät benutzen:

1 Halten Sie Kinder von dem Gerät fern. Stellern Sie sicher, dass sie keinen Zugang zu dem Gerät haben.
2 Das Gerät kann nur von einer Person auf einmal benutzt werden.
3 Stoppen Sie sofort das Training, sollten Sie Schmerzen oder andere Symptome haben. Konsultieren Sie umgehend Ihren Arzt.
4 Benutzen Sie das Gerät auf einem solidem Boden. Benutzen Sie es nicht an der freuen Luft oder in der Nähe von Wasser.
5 Halten Sie die Hände fern von beweglichen Teilen.
6 Benutzen Sie angemessene Trainingskleidung. Benutzen Sie keine Kleidung, die sich im Gerät einklemmen könnte.
7 Benutzen Sie dieses Gerät nur für Zwecke, die in dieser Anleitung beschrieben sind. Benutzen Sie keinen Zubehör, der vom Hersteller nicht empfohlen ist.
8 Platzieren Sie keine Geräte mit scharfen Kanten um das Gerät herum.
9 Personen mit Behinderung dürfen das Gerät nur mit einer qualifizierten Person benutzen.

10 Führen Sie ein Aufwärmtraining durch.
11 Benutzen Sie den Heimtrainer nicht, sollte er nicht richtig funktionieren.

Hinweis: Konsultieren Sie Ihren Arzt bevor Sie mit dem Training beginnen. Dies ist besonders wichtig für Personen, die älter als 35 sind. Lesen Sie alle Hinweise bevor Sie mit dem Training beginnen.

BEWAHREN SIE DIESE ANLEITUNG AUF.

ALLGEMEINE HINWEISE.-

Lesen Sie sich die Hinweise gründlich durch.

1 Dieses Gerät entspricht der EN957 Norm. Das maximale Nutzergewicht darf nicht mehr als 130kg entsprochen. Das Gerät ist nur für Heimgebrauch entworfen.

2 Eltern und andere verantwortliche Personen für Kinder müssen sich darüber bewusst sein, dass es durch das Gerät zu gefährlichen Situationen kommen kann.

Das Gerät darf unter keinen Umständen als Spielzeug verwendet werden.

3 Es liegt in der Verantwortung des Eigentümers sicherzustellen, dass alle Personen, die den Heimtrainer benutzen, über die Risiken vertraut sind.

AUFBAUANLEITUNG.-

1.- Nehmen Sie das Produkt aus dem Karton und vergewissern Sie sich, dass alle Einzelteile enthalten sind. Abbilung 1. (1) Hauptkörper; (6) Ruderzugrohr; (7) Lenkstange; (8) Elektronischer Monitor. (4) Sattelstütze; (2) vorderen Stabilisator mit Rollen; (3) hinterer Stabilisator, mit höhenverstellbaren Dübeln; (5) Sitz; Pedale (19) rechts und (18) links; (20) Flaschenhalter; Deckel Lenkstange (14) links, (15) rechts und (13) vorn; (21) Stift Lenkstange; Sitzdeckel (16) links und (17) rechts; (23) Sitzgriff; (29) Schrauben M-4x6; (32) Schrauben M-4x16; (87) Schrauben M-4x12; (27) Unterlegscheibe M10; (28) Flache Unterlegscheibe M10; (26) Schrauben M-10x70x20; (31) Schrauben M-12x60.

2. MONTAGE DER ROHRE.-ACHTUNG: Es wird die Hilfe von einer weiteren Person für diesen Schritt benötigt.

Nehmen Sie den vorderen Stabilisator mit Rollen (2) und positionieren Sie ihn auf dem vorderen Teil, wie in Figur 2 gezeigt. Benutzen Sie die Schrauben (26) mit den Unterlegscheiben (27) und (28).

Nehmen Sie nun den hinteren Stabilisator und führen Sie den selben Schritt aus wie bei dem vorderen Stabilisator. Schrauben Sie fest an, Abbildung 3.

Führen Sie die Sattelstütze (4) durch das Loch des Hauptrohres (1), Abbildung 4.

Platzieren Sie den Sitz (5) auf der Sattelstütze (4). Verbinden Sie den Sitzgriff (23) mit dem Metallring (25). Befestigen Sie die Sattelstütze in einer komfortablen Position mit dem Sitzgriff (23) und ziehen Sie fest im Uhrzeigersinn an.

Verbinden Sie den linken und rechten Sitzdeckel (16) (17) mit Schrauben (29), Abbildung 5.

Platzieren Sie das Ruderrohr (6) mit dem Überstand des Hauptkörpers (1), Abbildung 6. Verbinden Sie die Enden (9) und (10).

5.- LENKSTANGE.-

Platzieren Sie die Lenkstange (7) zusammen mit dem Ruderrohr (6), Abbildung 7. Verbinden Sie den Deckel der vorderen Lenkstange (13) mit dem Griff und schrauben Sie es fest. Überprüfen Sie die korrekte Ausrichtung des Lenkers bevor Sie festschrauben. Befestigen Sie den Flaschenhalter (20) mit Schrauben (32).

6.- ANBRINGUNG DES MONITORS.-

Löse die Schrauben (24) von dem hinteren Teil des Monitors. Platzieren Sie ihn in das Ruderrohr (6). Vergewissern Sie sich, dass sich keine Kabel einklemmen. Platzieren Sie die Schrauben und ziehen Sie sie fest. Verbinden Sie das Ende des Handgriffes (11) und das Ende der Weiterleitung mit dem hinteren Teil des Monitors wie in Abbildung 8 gezeigt. Verbinden Sie den linken (14) und rechten (15) Deckel der Lenkstange mit Schrauben (32).

Befestigen Sie den vorderen Deckel der Lenkstange (13) mit Schrauben (87).

7.- MONTAGE DER PEDALE.- Folgen Sie aufmerksam den Schritten der Montage der Pedale. Eine inkorrekte Montage kann das Gewinde oder die Kurbelstange beschädigen.

Die linken und rechten Positionen der Pedale müssen in der Trainingsrichtung montiert werden.

Das rechte Pedal (19) (mit dem Buchstaben (R) markiert) wird im Uhrzeigersinn auf die rechte Kurbelstange geschraubt (markiert mit (R)). Schrauben Sie es fest an, Abbildung 10.

Das linke Pedal (18) (mit dem Buchstaben (L) markiert) wird gegen den Uhrzeigersinn auf die linke Kurbelstange geschraubt (markiert mit (L)). Schrauben Sie es fest an, Abbildung 10.

8.- EINSTELLEN DER SITZHÖHE.-

Lockern Sie etwas den Regler der Sitzhöhe (83) gegen den Uhrzeigersinn. Befestigen Sie diesen wieder wenn die gewünschte Höhe gefunden ist.

9.-KORREKTE STANDPOSITION.-

Wenn das Gerät dort steht, wo es auch für das Training benutzt wird, überprüfen Sie, dass der Heimtrainer korrekt auf dem Boden steht. Er muss stabil auf dem Boden stehen.

10.- BEWEGUNG UND LAGERUNG.-

Das Gerät ist mit Transportrollen ausgestattet, welches den Transport sehr einfach macht. Am vorderen Teil des Heimtrainers sind zwei Transportrollen angebracht, Abbildung 11.

NETZANSCHLUSS.-

Stecken Sie den Steckverbindung des Transformators in den Anschluss am Hauptrahmen. Schließen Sie den Transformer dann an das 220 V-Netz Fig.10.

Sollten über den Zustand einer Komponente Zweifel bestehen, setzen Sie sich bitte mit dem (TKD) Technischen Kundendienst in Verbindung, indem Sie das Servicetelefon anrufen (siehe letzte Seite des Handbuchs).
