MANUALE UTENTE WI 105 (EX) INDESIT

Installazione, 14-15

Disimballo e livellamento, 14

Collegamenti idraulici ed elettrici, 14-15

Primo ciclo di lavaggio, 15

Dati tecnici, 15

Descrizione della lavabiancheria, 16-17

Pannello di controllo, 16

Spie, 17

Avvio e Programmi, 18

In breve: avviare un programma, 18

Tabella dei programmi, 18

Personalizzazioni, 19

Impostare la temperatura, 19

Impostare la centrifuga, 19

Funzioni, 19

WI 105

Detersivi e biancheria, 20

Cassetto dei detersivi, 20

Preparare la biancheria, 20

Capi particolari, 20

Precauzioni e consigli, 21

Sicurezza generale, 21

Smaltimento, 21

Risparmiare e rispettare l'ambiente, 21

Manutenzione e cura, 22

Escludere acqua e corrente elettrica, 22

Pulire la lavabiancheria, 22

Pulire il cassetto dei detersivi, 22

Curare oblò e cestello, 22

Pulire la pompa, 22

Controllare il tubo di alimentazione dell'acqua, 22

Anomalie e rimedi, 23

Assistenza, 24

indesit

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

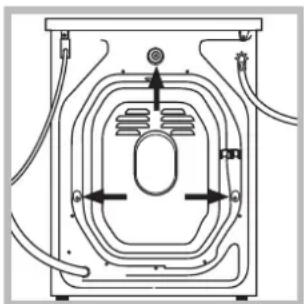

1. Rimuovere le 3 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in dotazione.

3. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

! Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

A

1. Inserire la guarnizione A nell'estremità del tubo di alimentazione e avvitarlo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sia limpida.

1. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);
• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina.

! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma a 90°C senza prelavaggio.

Dati tecnici
Modello	WI 105
Dimensioni	larghezza cm 59,5altezza cm 85profondità cm 52,5
Capacità	da 1 a 5 kg
Collegamenti elettrici	tensione a 220/230 Volt 50 Hz potenza massima assorbita 1850 W
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 40 litri
Velocità di centrifuga	sino a 1000 giri al minuto
Programmi di controllo secondo la norma IEC456	programma 3; temperatura 60°C; effettuato con 5 kg di carico.
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

Descrizione della lavabiancheria

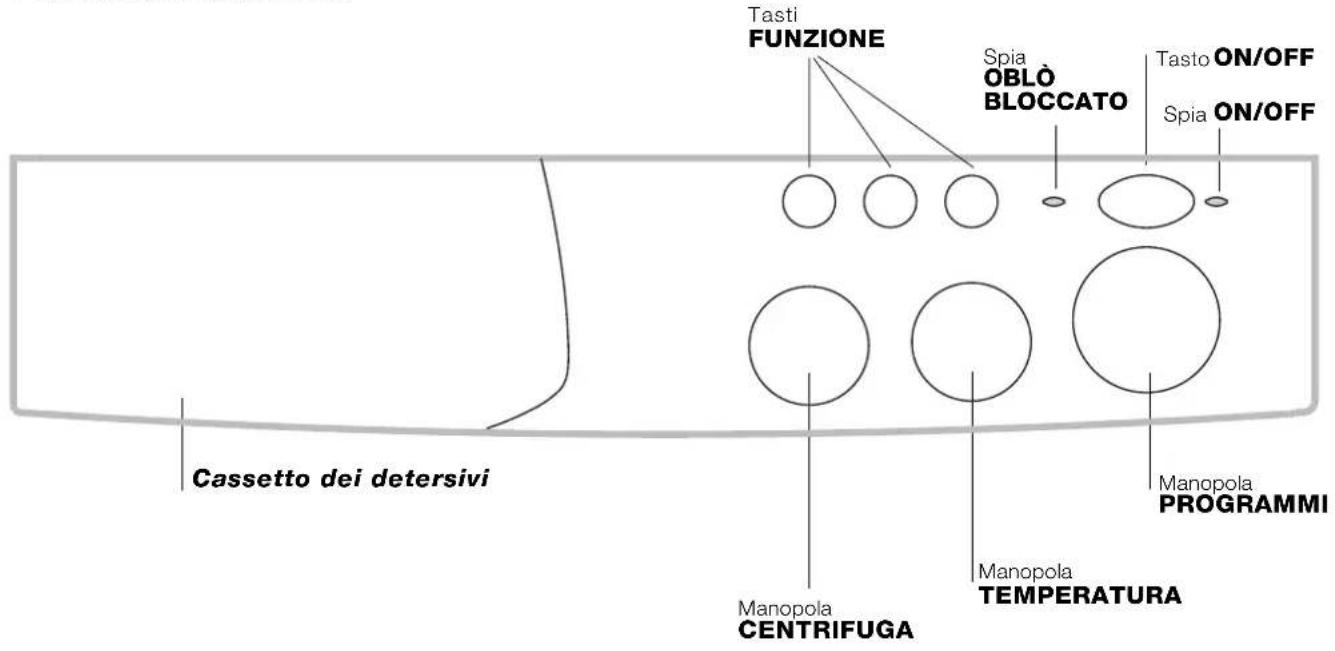

Pannello di controllo

Tasti FUNZIONE Spia OBLÒ BLOCCATO Tasto ON/OFF Spia ON/OFF Cassetto dei detersivi Manopola PROGRAMMI Manopola CENTRIFUGA Manopola TEMPERATURA

Cassetto dei detersivi per caricare detersivi e additivi (vedi pag. 20).

Manopola CENTRIFUGA per impostare la centrifuga o escluderla (vedi pag. 19).

Tasti FUNZIONE per selezionare le funzioni disponibili.

Manopola TEMPERATURA per impostare la temperatura o il lavaggio a freddo (vedi pag. 19).

Spia OBLÒ BLOCCATO per capire se l'oblò è apribile (vedi pag. 17).

Tasto ON/OFF per accendere e spegnere la lavabiancheria.

Lo spegnimento della macchina non annulla il programma selezionato.

Spia ON/OFF per capire se la lavabiancheria è accesa e se il programma impostato è stato accettato (vedi pag. 17).

Manopola PROGRAMMI per impostare i programmi (vedi pag. 18)

Nota: Dopo che il ciclo di lavaggio è stato impostato ed accettato dalla lavabiancheria, lo spostamento della manopola non ha più alcuna influenza (tranne che nella posizione ■ Stop/Reset).

Ruotate questa manopola esclusivamente in senso orario.

Spie

Le spie forniscono informazioni importanti.

Ecco che cosa dicono:

Spia OBLÒ BLOCCATO

La spia accesa indica che l'oblò è bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere che la spia sia spenta prima di aprire l'oblò. L'attesa è di tre minuti circa.

Spia ON/OFF

La spia lampeggia quando la macchina è accesa e attende l'impostazione di un programma. La luce fissa indica l'accettazione del programma impostato.

In breve: avviare un programma

1. Imposta il programma desiderato.
2. Imposta la temperatura di lavaggio (vedi pag. 19).
3. Imposta la velocità di centrifuga (vedi pag. 19).
4. Carica la biancheria e chiudi l'oblò.
5. Versa detersivo e additivi (vedi pag. 20).

6. Accendi la lavabiancheria premendo il tasto ①. La spia ON/OFF inizia a lampeggiare, dopo 5" l'impostazione viene accettata, la spia smette di lampeggiare (rimanendo accesa) e inizia il ciclo di lavaggio.

7. Per annullare il ciclo impostato seleziona uno dei simboli ■ (Stop/Reset) e aspetta 5": quando l'annullamento è stato accettato, la spia ON/OFF lampeggia, a questo punto puoi spegnere la macchina e impostare un nuovo ciclo.

8. Al termine del programma la spia OBLÒ BLOCCATO si spegnerà indicando che l'oblò è apribile. Spegni la lavabiancheria premendo il tasto Ⓑ. Estrai la biancheria e lascia l'oblò socchiuso per far asciugare il cestello.

Tabella dei programmi

Natura dei tessuti e dello sporco	Programmi	Temperatura	Detersivo		Ammorbidente	Durata del ciclo (minuti)	Descrizione del ciclo di lavaggio
			prelav.	avag.
Cotone
Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	1	90°C •	• •			165	Prelavaggio, lavaggio, risciacqui, centrifughe intermedie e finale
Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	2	90°C •	•			145	Lavaggio, risciacqui, centrifughe intermedie e finale
Bianchi e colorati resistenti molto sporchi	3	60°C •	•			130	Lavaggio, risciacqui, centrifughe intermedie e finale
Bianchi poco sporchi e colori delicati (camice, maglie, ecc.)	4	40°C •	•			95	Lavaggio, risciacqui, centrifughe intermedie e finale
Risciacqui •							Risciacqui, centrifughe intermedie e finale
Centrifuga Scarico e centrifuga finale
Stop/Reset	I						Interrompe/Annulla il programma selezionato
Sintetici
Colori resistenti molto sporchi (biancheria per neonati, ecc.)	5	60°C •	•			100	Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori delicati (biancheria di tutti i tipi leggermente sporca)	6	40°C •	•			70	Lavaggio, risciacqui, antipiega o centrifuga delicata
Risciacqui •							Risciacqui, antipiega o centrifuga delicata
Ammorbidente •							Risciacqui con prelievo dell'ammorbidente, antipiega o centrifuga delicata
Centrifuga Scarico e centrifuga delicata
Stop/Reset	I						Interrompe/Annulla il programma selezionato
Delicati
Lana	7	40°C •	•			60	Lavaggio, risciacquiantipiega e centrifuga delicata
Tessuti molto delicati (tende, seta, viscosa, ecc.)	8	30°C •	•			50	Lavaggio, risciacqui, antipiega o scarico
Risciacqui • Risciacqui, antipiega o scarico
Centrifuga Scarico e centrifuga delicata
Scarico							Scarico
Stop/Reset	I						Interrompe/Annulla il programma selezionato

Note

Per la descrizione dell'antipiega vedi pag. 19. I dati riportati nella tabella hanno valore indicativo.

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella dei programmi a pag. 18).

La temperatura si può ridurre sino al lavaggio a freddo ( ✉).

Impostare la centrifuga

Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato.

Le velocità massime previste per i programmi sono:

Programmi Velocità massima

Cotone	1000 giri al minuto
Sintetici	800 giri al minuto
Lana	600 giri al minuto
Seta	no

La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il simbolo Ⓞ.

La macchina impedirà automaticamente di effettuare una centrifuga maggiore a quella massima prevista per ogni programma.

Funzioni

Le varie funzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati.

Per attivare le funzioni premere il tasto relativo alla funzione desiderata, secondo la tabella sottostante:

Funzioni Effetto Note per l'uso
Rapido	Riduce del 30% circa la durata del ciclo di lavaggio.	Non può essere utilizzato con i programmi per lana e seta.
Extra Risciacquo	Aumenta il numero dei risciacqui nei programmi per cotone e sintetici.	E' consigliata con lavabiancheria a pieno carico o con dosi elevate di detersivo.
Antipiega	Questo tasto consente di interrompere il programma (sul simbolo STOP) mantenendo la biancheria in ammollo nell'acqua prima della centrifuga. E un tasto molto prezioso perché è amico dei tessuti delicati e sintetici. Va utilizzato esclusivamente con i programmi per tessuti sintetici, seta e tende quando non puoi estrarre subito la biancheria.	Prima di aprire l'oblò occorre terminare il ciclo di lavaggio così:Seta e tende: premere il pulsante Antipiega e la lavabiancheria effettuerà lo scarico dell'acqua.Tessuti sintetici:premere il pulsante Antipiega se si vuole effettuare una centrifuga, oppure ruotare la manopola PROGRAMMI sino a selezionare il simbolo se si vuole effettuare uno scarico.

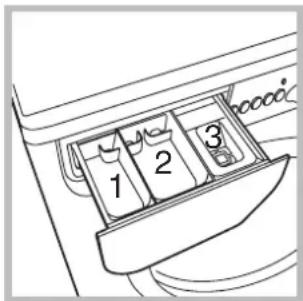

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquina-re l'ambiente.

1 2 3

Estrarre il cassetto dei detersivi e inserire il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere)

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell'avvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoriuscire dalla griglia.

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Preparare la biancheria

- Suddividere la biancheria secondo:

• il tipo di tessuto / il simbolo sull'etichetta.
• i colori: separare i capi colorati da quelli bianchi.

- Vuotare le tasche e controllare i bottoni.

- Non superare i valori indicati, riferiti al peso della biancheria asciutta:

Tessuti resistenti: max 5 kg

Tessuti sintetici: max 2,5 kg

Tessuti delicati: max 2 kg

Lana: max 1 kg

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particolari

Tende: piegarle e sistemarle dentro una federa o un sacchetto a rete. Lavarle da sole senza superare il mezzo carico. Utilizzare il programma 8 che esclude in automatico la centrifuga.

Piumini e giacche a vento: se l'imbottitura è d'oca o d'anatra si possono lavare nella lavabiancheria. Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzando la centrifuga delicata.

Scarpe da tennis: pulirle dal fango. Si possono lavare con i jeans e i capi resistenti, ma non con i capi bianchi.

Lana: per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1kg di carico.

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
• La lavabiancheria deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non aprire il cassetto dei detersivi mentre la macchina è in funzione.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Durante il lavaggio l'oblò tende a scaldarsi.
• Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlla che il cestello sia vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• Smaltimento della vecchia lavabiancheria: prima di rottamarla, renderla inutilizzabile tagliando il cavo di alimentazione elettrica e staccando l'oblò.

Risparmiare e rispettare l'ambiente

Tecnologia a servizio dell'ambiente

Se nell'oblò si vede poca acqua è perché con la nuova tecnologia Indesit basta meno della metà dell'acqua per raggiungere il massimo pulito: uno scopo raggiunto per rispettare l'ambiente.

Risparmiare detersivo, acqua, energia e tempo

• Per non sprecare risorse bisogna utilizzare la lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia.
• Il prelavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.
• Trattando le macchie con uno scioglimacchia o lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia.
• Dosare bene il detersivo in base alla durezza dell'acqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Inoltre evitare il più possibile l'ammorbidente.
• Effettuando i lavaggi dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Se il bucato deve essere asciugato in un asciugatore, selezionare un'alta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto tirandolo verso l'esterno (vedi figura).

Lavarlo sotto l'acqua corrente; questa pulizia va effettuata frequentemente.

Curare oblò e cestello

- Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l'ausilio di un giravite (vedi figura);

1. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;

2. pulire accuratamente l'interno;

3. riavvitare il coperchio;
4. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

! Non utilizzare mai tubi già usati.

Può accadere che la lavabiancheria non funzioni. Prima di telefonare all'Assistenza (vedi pag. 24), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:
La lavabiancheria non si accende.
Il ciclo di lavaggio non inizia.
La lavabiancheria non carica acqua.
La lavabiancheria carica e scarica acqua di continuo.
La lavabiancheria non scarica o non centrifuga.
La lavabiancheria vibra molto durante la centrifuga.
La lavabiancheria perde acqua.
La manopola dei programmi ruota di continuo.
Si forma troppa schiuma.
Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.

• In casa non c'è corrente.

• L'oblò non è ben chiuso
- Il tasto ① non è stato premuto.
- Il rubinetto dell'acqua non è aperto.

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato.
• Il rubinetto dell'acqua non è aperto.
  • In casa manca l'acqua.

• Non c'è sufficiente pressione.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 15).

• L'estremità del tubo di scarico è immersa nell'acqua (vedi pag. 15).

• Lo scarico a muro non ha lo sfiato d'aria.
  Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi pag. 18).

• È attiva la funzione Antipiega (ove previsto): Questa funzione richiede di azionare lo scarico manualmente.
• Il tubo di scarico è piegato (vedi pag. 15).

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi pag. 14).

• La lavabiancheria non è in piano (vedi pag. 14).
• La lavabiancheria è stretta tra mobili e muro (vedi pag. 14).

- Il tubo di alimentazione dell'acqua non è ben avvitato (vedi pag. 14).

- Il cassetto dei detersivi è intasato (per pulirlo vedi pag. 22).

- Il tubo di scarico non è fissato bene (vedi pag. 15).

- Aspetta alcuni minuti affinché la pompa di scarico vuoti la vasca, spegni la lavabiancheria, seleziona uno dei simboli stop/reset, quindi riaccendila. Se la manopola continua a girare, chiama l'assi stenza perché sta segnalando un'anomalia.

- Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili). - Il dosaggio è stato eccessivo.

I

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi pag. 23);
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare l'Assistenza tecnica autorizzata al numero telefonico indicato sul certificato di garanzia.

!Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N);
  Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria.

Français

Sommaire

Installation, 26-27
