GEBRUIKSAANWIJZING WI 105 (EX) INDESIT

Uitpakken en waterpas zetten, 50

Water- en elektrische aansluiting, 50-51

Eerste wasprogramma, 51

Beschrijving van de wasmachine, 52-53

Bedieningspaneel, 52

Controlelampjes, 53

Start en programma's, 54

In het kort: een programma starten, 54

Tabel van de programma's, 54

Persoonlijk instellen, 55

Instellen van de temperatuur, 55

Instellen van de centrifuge, 55

Functions, 55

WI 105

Wasmiddel en wasgoed, 56

Wasmiddellaatje, 56

Prepareren van het wasgoed, 56

Speciale stukken, 56

Voorzorgsmaatregelen en raadgevingen, 57

Algemene veiligheid, 57

Het afvoeren, 57

Bezuiniging en bescherming van het milieu, 57

Onderhoud, 58

Afsluiten van water en stroom, 58

Schoonmaken van de wasmachine, 58

Het wasmiddellaatje schoonmaken, 58

Reinigen van deur en trommel, 58

Reinigen van de pomp, 58

Controleer de slang van de watertoevoer, 58

Storingen en oplossingen, 59

Service, 60

Voordat u er de installateur bijhaalt, 60

indesit

! Het is belangrijk dit boekje te bewaren zodat u het kunt raadplegen wanneer u maar wilt. In het geval dat u de machine verkoopt, of u verhuist, moet het boekje bij de machine blijven zodat de nieuwe gebruiker de functies en betreffende raadgevingen kan leren kennen.

! Lees de instructies met aandacht: u vindt er belangrijke informatie betreffende het installeren, gebruik en veiligheid.

Uitpakken en waterpas zetten

Uitpakken

1. Pak de wasmachine uit.
2. Controleer of de wasmachine geen schade heeft geleden gedurende het vervoer. Indien dit wel het geval is moet hij niet worden aangesloten en moet u contact opnemen met de handelaar.

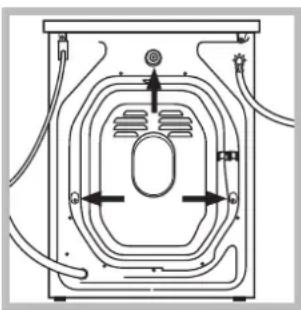

1. Verwijder de 3 transportbouten met de rubberen ring en bijbehorende afstandstukken die zich aan de achterkant bevinden (zie afbeelding).

2. Sluit de gaten af met de bijgeleverde plastic doppen.

3. Bewaar alle stukken: mocht de wasmachine ooit worden vervoerd, dan moeten deze weer worden aangebracht.

! Het verpakkingsmateriaal is geen speelgoed voor kinderen.

Waterpassen

1. Installeer de wasmachine op een rechte en stevige vloer en laat hem niet leunen tegen een muur, meubel of dergelijken.

1. Als de vloer niet perfect horizontaal is kunt u de onregelmatigheid opheffen door de stelvoetjes aan de voorkant in- of uit te schroeven (zie afbeelding); de hoek, gemeten ten opzichte van de aanrecht, mag de 2° niet overschrijden.

Een correcte waterpas geeft de machine stabiliteit en vermijdt trillingen, lawaai en het zich verplaatsen gedurende het functioneren van de machine. In het geval van vaste vloerbedekking of een tapijt regelt u de stelvoetjes zodanig dat onder de wasmachine genoeg plaats is voor ventilatie.

Water- en elektrische aansluiting

Aansluiting van de watertoevoerslang

A

1. Plaats de pakking A op het uiteinde van de waterslang en schroef hem op een koudwaterkraan met een mondstuk met schroefdraad van 3/4 gas (zie afbeelding). Voordat u hem aansluit moet u het water laten lopen totdat het helder is.

1. Verbind de slang aan de wasmachine door hem op de betreffende watertoevoer aan te schroeven, rechtsboven aan de achterkant (zie afbeelding).

2. Let erop dat er geen knellingen of kronkels in de slang zijn.

! De waterdruk van de kraan moet binnen de waarden van de tabel Technische Gegevens liggen (zie bladzijde hiernaast).
! Als de slang niet lang genoeg is moet u zich wenden tot een gespecialiseerde handelaar of een bevoegde installateur.

Aansluiting van de afvoerbuis

65 - 100 cm

Verbind de buis, zonder hem te buigen, aan een afvoerleiding of aan een afvoer in de muur tussen 65 en 100 cm van de grond af;

of hang hem op de rand van een wasbak of bad, en bind de bijgeleverde leiding aan de kraan (zie afbeelding). Het uiteinde van de afvoerslang mag niet onder water hangen.

! Gebruik geen verlengstuk voor de slang ; indien dit niet te vermijden is moet het verlengstuk dezelfde doorsnee hebben als de originele slang en hij mag niet langer zijn dan 150 cm.

Elektrische aansluiting

Voordat u de stekker in het stopcontact steekt moet u zich ervan verzekeren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact het maximum vermogen van de machine kan verdragen, zoals aangegeven in de tabel Technische Gegevens (zie hiernaast);
• het voltage correspondeert met de waarden die zijn aangegeven in de tabel Technische Gegevens (zie hiernaast);
• het stopcontact geschikt is voor de stekker van de machine. Indien dit niet zo is moet de stekker of het stopcontact vervangen worden.

! De wasmachine mag niet buiten worden geinstalleerd, ook niet op een plaats die beschut is, aangezien het gevaarlijk is hem aan regen en onweer bloot te stellen.

! Als de wasmachine is geinstalleerd moet het stopcontact gemakkelijk te bereiken zijn.

! Gebruik geen verlengsnoeren of dubbelstekkers.
! Het snoer mag niet in bochten of geknikt liggen.
! De voedingskabel mag alleen door een bevoegde installateur worden vervangen.

Belangrijk! De fabrikant is niet aansprakelijk wanneer deze normen niet gerespecteerd zijn.

Eerste wasprogramma

Voordat u de machine gaat gebruiken moet u hem een wascycle laten uitvoeren met wasmiddel maar zonder wasgoed, met het programma van 90° zonder voorwassen.

Technische gegevens
Model	WI 105
Afmetingen	breedte cm 59,5hoogte cm 85diepte cm 52,5
Vemogen	van 1 tot 5 kg
Elektrische aansluitingen	spanning 220/230 Volt 50 Hzmax. aansluitwaarde 1850 W
Aansluiting waterleiding	max. druk 1 MPa (10 bar)min. druk 0,05 MPa (0,5 bar)Inhoud trommel 40 liters
Snelheid centrifuge	tot 1000 toeren per minuut
Controle-programma's volgens de norm IEC456	programma 3; temperatuur 60°C;uitgevoerd met 5 kg lading.
	Deze apparatuur voldoet aan de volgende EEC voorschriften:-73/23/EEC van 19/02/73(Laagspanning) en successievelijke modificaties-89/336/EEC van 03/05/89(Elektromagnetische compatiabiliteit)en successievelijke modificaties

Beschrijving van de wasmachine

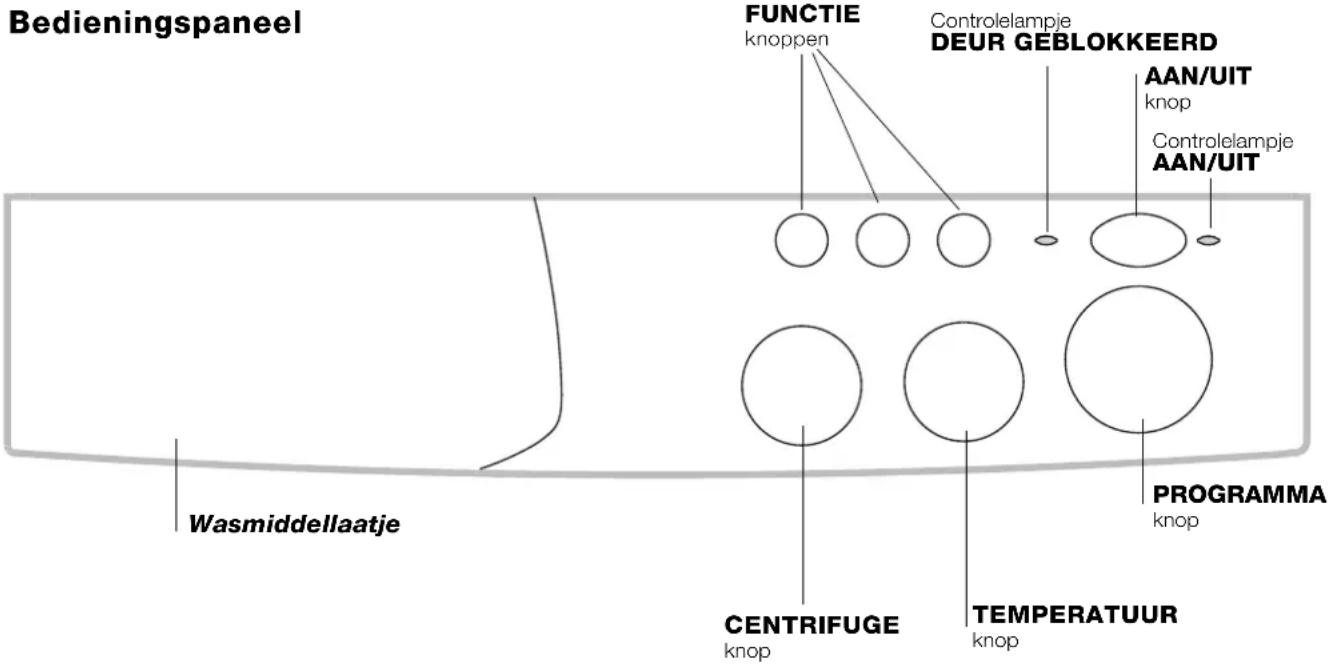

Bedieningspaneel FUNCTIE knoppen Controlelampje DEUR GEBLOKKEERD AAN/UIT knop Controlelampje AAN/UIT PROGRAMMA knop Wasmiddellaatje CENTRIFUGE knop TEMPERATUUR knop

Wasmiddellaatje: voor wasmiddel en verdere toevoegingen (zie blz. 56).

CENTRIFUGE knop: voor het instellen of uitschakelen van de centrifuge (zie blz. 55).

FUNCTIE knoppen: voor het kiezen van de functies.

TEMPERATUUR knop: voor het instellen van de temperatuur of koud wassen (zie blz. 55).

Controlelampje DEUR GEBLOKKEERD, geeft aan of de deur geopend kan worden (zie blz. 53).

AAN/UIT knop voor het in- en uitschakelen van de wasmachine.

Het uitschakelen van de machine annuleert het gekozen programma niet.

Controlelampje AAN/UIT geeft aan of de wasmachine aan staat en of het ingestelde programma is geaccepteerd (zie blz. 53).

PROGRAMMA knop: voor het kiezen van de programma's.

N.B.: Nadat het wasprogramma is ingesteld en door de machine geaccepteerd, heeft draaien van de knop geen enkele invloed meer (behalve in de Stop/Reset positie).

Draai deze knop alleen met de klok mee.

Controlelampjes

De controlelampjes geven belangrijke informatie. Ze geven aan:

Controlelampje DEUR GEBLOKKEERD

Als dit lampje brandt betekent het dat de deur van de machine afgesloten is. Waardoor de deur niet geopend kan worden. Voor het vermijden van schade moet u wachten totdat het lampje uitgaat voordat u de deur van de machine opent ; de wachttijd is ongeveer 3 minuten.

Controlelampje AAN/UIT

Het controlelampje knippert als de machine aan is en in afwachting is van een programma instelling. Als het lampje niet meer knippert betekent dit dat het programma is ingesteld.

Start en Programma's

In het kort: een programma starten

1. Stel het gewenste programma in.
2. Stel de wastemperatuur in (zie blz. 55).
3. Stel de snelheid van de centrifuge in (zie blz. 55).
4. Laad het wasgoed in de machine en sluit de deur.

5. Giet het wasmiddel en verdere toevoegingen in het laatje (zie blz. 56).

6. Start de wasmachine door op de knop ① te drukken. Het AAN/UIT controlelampje gaat knip peren, na 5" wordt de instelling geaccepteerd, het controlelampje houdt op met knipperen (maar blijft aan) en het wasprogramma begint.

7. Als u het ingestelde programma wilt annuleren kiest u een van de symbolen ■ (Stop/Reset) en wacht u 5": als het annuleren is geaccepteerd gaat het AAN/UIT controlelampje knipperen, de machine kan nu worden uitgeschakeld of een nieuw programma kan worden ingesteld.

8. Aan het einde van het programma gaat het controlelampje DEUR GEBLOKKEERD uit het geen betekent dat de deur geopend kan worden. Schakel de wasmachine uit met de knop ①. Haal het wasgoed eruit en laat de deur op een kier staan zodat de trommel kan drogen.

Tabel van de programma's

Soort stof en vuil	Program-ma's	Tempe-ratuur	Wasmid del		Wasver-zachter	Duur van het waspro-gramma (min.)	Beschrijving wasprogramma
			voor-was	Hoof-dwas
KATOEN
Zeer vuile witte was (lakens, tafellakens enz.)	1	90°C •	• •			165	Voorwas, hoofdwas, spoelingen, tussen - en eindcentrifuge
Zeer vuile witte was (lakens, tafellakens enz.)	2	90°C •	•			145	Hoofdwas, spoelingen, tussen - en eindcentrifuge
Zeer vuil wit en gekleurd wasgoed	3	60°C •	•			130	Hoofdwas, spoelingen, tussen - en eindcentrifuge
Weinig vuil wit wasgoed en fijn gekleurd wasgoed (overhemden,truien enz.)	4	40°C •	•			95	Hoofdwas, spoelingen, tussen - en eindcentrifuge
Spoelen •							Spoelingen, tussendoor en eindcentrifuge
Centrifuge Waterafvoer en centrifuge
Stop/Reset	I						Onderbreekt en annuleert gekozen programma
SYNTHETISCH
Zeer vuile gekleurde stevige synthetische stoffen (babygoed enz.)	5	60°C •	•			100	Was, spoelingen, kreukvrij of delicate centrifuge
Licht gekleurde synthetische-stoffen (ieder soort weinig vervuil wasgoed)	6	40°C •	•			70	Was, spoelingen, kreukvrij of delicate centrifuge
Spoelen •							Spoelen, kreukvrij of delicate centrifuge
Wasverzachter •							Spoelingen met wasverzachter kreukvrij of delicate centrifuge
Centrifuge Afpompen en delicate centrifuge
Stop/Reset	I						Onderbreekt en annuleert gekozen programma
FIJNE STOFFEN
Hand was	7	40°C •	•			60	Was, spoelingen, kreukvrij en delicate centrifuge
Speciaal fijne stoffen (gordijnen, zijde, viscose enz.)	8	30°C •	•			50	Was, spoelingen, kreukvrij of water afpompen
Spoelen •							Spoelingen, kreukvrij of water afpompen
Centrifuge Afpompen en delicate centrifuge
Water afvoer Afpompen
Stop/Reset	I						Onderbreekt en annuleert gekozen programma

N.B.

Voor de beschrijving van de functie Kreukvrij zie blz. 55. De gevens in de tabel hebben een indicatieve waarde.

°C Instellen van de temperatuur

Door aan de TEMPERATUUR-knop te draaien stelt u de temperatuur van het wassen in (zie Tabel van de programma's op blz. 54).

De temperatuur kan verlaagd worden tot aan koud ( ).

Instellen van de centrifuge

Door aan de CENTRIFUGE-knop te draaien stelt u de snelheid van de centrifuge van het gekozen programma in. De maximum snelheden voorzien voor de programma's zijn:

Programma's Maximum snelheid

Katoen 1000 toeren per minuut

Synthetisch 800 toeren per minuut

Wol 600 toeren per minuut

Zijde geen

U kunt de snelheid van de centrifuge verminderen, of het centrifugeren uitschakelen met het symbool

De machine voert geen centrifugesnelheid uit dat niet overeenkomt met de maximale centrifugesnelheid van het te centrifugeren soort weefsel.

Functions

De verschillende functies van de wasmachine zorgen voor een heldere en witte was zoals door u gewenst.

Druk op de knop die bij de gewenste functie hoort, volgens de hiervolgende tabel.

Functies Effect Notities voor het gebruik
Snelle was	Reduceert de duur van het wasprogram- ma met ongeveer 30%.
Extra Spoeling	Vermeerdert het resultaat van het spoelen.
Kreukvrij	Deze knop onderbreekt het programma (op symbool) en houdt het wasgoed in de week, vóór de centrifuge. Dit is buitengewoon belangrijk voor fijne en synthetische stoffen. Het wordt uitsluitend gebruikt bij de programma's voor synthetische stoffen, zijde en gordijnen, of wanneer u het wasgoed niet meteen uit de machine kunt halen.

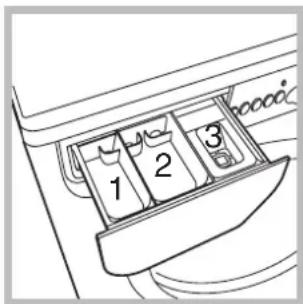

Wasmiddellaatje

Een goed resultaat van de was hangt ook af van een juiste dosis wasmiddel: te veel maakt het wassen niet beter en blijft in het wasgoed hangen terwijl het slecht is voor het milieu.

1 2 3

Trek het laatje naar voren en giet het wasmiddel en/of de verdere toevoegingen erin als volgt.

bakje 1: voorwasmiddel (poeder)

bakje 2: wasmiddel (poeder of vloeibaar)

Het vloeibare wasmiddel wordt erin gegoten vlak voor de start.

bakje 3: toevoegingen (wasverzachter enz.)

De wasverzachter mag niet boven het roostertje uitkomen.

! Gebruik nooit middelen voor handwas aangezien die te veel schuim vormen.

Prepareren van het wasgoed

• Verdeel het wasgoed volgens:
• het soort stof / het symbool op het etiket.
• de kleuren: scheid gekleurd goed van de witte was.
• Maak de zakken leeg en controleer de knopen.
• Ga niet boven het aangegeven gewicht, berekend voor droog wasgoed:

stevige stoffen: max 5 kg

Hoeveel weegt het wasgoed?

1 laken 400-500 gr.
1 sloop 150-200 gr.
1 tafelkleed 400-500 gr.
1 badjas 900-1200 gr.
1 handdoek 150-200 gr.

Speciale stukken

Gordijnen: vouw de gordijnen nauwkeurig en doe ze in een kussensloop of net. Was ze apart zonder ooit de halve lading te overschrijden. Gebruik programma 8 dat automatisch de centrifuge uitsluit.

Donzen dekbedden en met dons gevulde

windjacks: als de vulling uit ganzenveren of eendendons bestaat kunt u ze wassen in de wasmachine. Keer de stukken binnenste buiten en ga niet boven een max. lading van 2-3 kg; herhaal de spoeling een of twee keer en gebruik de delicate centrifuge.

Tennisschoenen: verwijder modder. Ze kunnen tegelijk met jeans en sterke stoffen worden gewassen, maar niet tegelijk met de witte was.

Wol: Gebruik voor de beste resultaten een wasmiddel dat speciaal voor wol is bestemd en laad niet meer dan 1kg wollen goed in de machine.

Voorzorgsmaatregelen en raadgevingen

! De wasmachine is ontworpen en geproduceerd volgens de internationale veiligheidsnormen. Deze aanwijzingen worden voor uw eigen veiligheid gegeven en zij moeten met aandacht worden gelezen.

Algemene veiligheid

• Dit apparaat is gemaakt voor huishoudelijk gebruik, niet-professioneel, en zijn functies mogen niet veranderd worden.
• De wasmachine mag alleen door volwassen personen en volgens de instructies in dit boekje worden gebruikt.
• Raak de machine niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
• Trek de stekker nooit aan het snoer uit het stopcontact, maar altijd door de stekker aan te pakken.
• Open het wasmiddellaatje niet terwijl de machine in werking is.
• Raak het afvoerwater niet aan aangezien het nogal warm kan zijn.
• Forceer nooit de deur: het veiligheidsmechanisme, dat tegen per ongeluk openen beschermt, kan beschadigd worden.
• Probeer in geval van storingen nooit zelf interne mechanismen van de machine te repareren.
• Zorg ervoor dat kleine kinderen niet te dicht bij de machine komen als deze in werking is.
• De glazen deur kan heet worden.
• Als de machine verplaatst moet worden doe dit dan met twee of drie personen en met grote voorzichtigheid. Nooit alleen want de machine is zwaar.
• Voordat u het wasgoed in de machine laadt, controleer dat hij leeg is.

Het afvoeren

• Het afvoeren van het verpakkingsmateriaal: houd u zich aan de plaatselijke normen zodat het materiaal gerecycled kan worden.
• Het afvoeren van de oude wasmachine: maak hem eerst onbruikbaar door de kabel door te snijden en de deur te verwijderen.

Bezuiniging en bescherming van het milieu

Maximale reiniging

Als er weinig water door de glazen deur te zien is komt dat doordat met de nieuwe Indesit technologie minder dan de helft water voldoende is voor maximum reinheid van de was: een doel dat is bereikt ten gunste van de milieu-bescherming.

Bezuinigen op wasmiddel, water, energie en tijd

• Teneinde geen energiebronnen te verkwisten moet de machine altijd met maximum lading worden gebruikt. U spaart 50% energie met een volle lading i.p.v. twee half volle ladingen.
• Voorwassen is alleen nodig voor erg vuil wasgoed. Door dit te vermijden bespaart u wasmiddel, tijd, water en ongeveer 5 tot 15% energie.
• Door vlekken met een ontvlekkingsmiddel te behandelen of in de week te zetten kunt u met minder hoge temperaturen wassen. Een programma op 60°C in plaats van op 90°C of op 40°C in plaats van 60°C zorgt voor een besparing van 50% aan energie.
• Doseer het wasmiddel op basis van de hardheid van het water, de vuilheidsgraad en de hoeveelheid wasgoed, zo vermijd u onnodig energieverbruik en beschermt u het milieu. ook al zijn de wasmiddelen biologisch afbreekbaar, toch bevatten ze elementen die het evenwicht in de natuur verstoren. Bovendien moet u zoveel mogelijk wasverzachters vermijden.
• Door zoveel mogelijk te wassen met goedkope stroomtarieven (s'nachts) werkt u mee aan het reduceren van de belasting van de elektrische centrale.
• Als u na het wassen het wasgoed in een dryer wilt drogen, kunt u een hoge snelheid centrifuge kiezen. Weinig water in het wasgoed spaart tijd en energie bij het droogprogramma.

Afsluiten van water en stroom

• Doe de kraan dicht na iedere wasbeurt. Hiermee reduceert u de kans op lekkage.
• Sluit altijd eerst de stroom af voordat u de wasmachine gaat schoonmaken en gedurende onderhoudswerkzaamheden.

Schoonmaken van de wasmachine

De buitenkant en de rubber onderdelen kunnen met een spons en lauw sopje worden schoongemaakt. Nooit schuurmiddelen of oplosmiddelen gebruiken!

Het wasmiddellaatje schoonmaken

Verwijder het laatje door het op te lichten en naar voren te trekken (zie afbeelding). Was het onder stro- mend water: dit moet u regelmatig doen.

Reinigen van deur en trommel

- Laat de deur altijd op een kier staan om muffe lucht te vermijden.

Reinigen van de pomp

De wasmachine is voorzien van een zelfreinigende pomp en hoeft dus niet te worden schoongemaakt. Het kan echter gebeuren dat kleine voorwerpen (geldstukken, knopen) in het voorvakje terecht komen dat de pomp beschermt en zich aan de onderkant bevindt.

! Verzeker u ervan dat het wasprogramma klaar is en trek de stekker uit het stopcontact.

Toegang tot het paneel:

1. verwijder het paneeltje aan de voorkant van de wasmachine met behulp van een schroevendraaier (zie afbeelding);

1. draai de deksel eraf, tegen de klok in draaiend (zie afbeelding): het is normaal dat er een beetje water uit komt;

2. maak de binnenkant goed schoon;

3. schroef de deksel er weer op;
4. monteer het paneeltje weer, met de haakjes in de betreffende openingen voordat u het paneeltje tegen de machine aan drukt.

Controleer de slang van de watertoevoer

Controleer minstens eens per jaar de slang van de watertoevoer. Als er barstjes in zitten moet hij vervangen worden: gedurende het wassen kan de hoge waterdruk onverwachts scheurtjes veroorzaken.

! Nooit reeds eerder gebruikte slangen gebruiken.

Het kan gebeuren dat de machine niet werkt. Voordat u de installateur opbelt (zie blz. 60), controleert u of het een storing betreft die gemakkelijk te verhelpen is met behulp van de volgende lijst.

Storingen:
De wasmachine gaat niet aan.
Het wasprogramma start niet.
De wasmachine neemt geen water.
De wasmachine blijft water aan- en afvoeren.
De wasmachine pompt het water niet af of centrifugeert niet.
De machine trilt erg tijdens het centirfugeren.
De wasmachine lekt.
Blijft de programmeerknop doordraaien?
Er ontstaat teveel schuim.
Mogelijke oorzaken / Oplossing:

• De stekker is niet in het stopcontact of niet ver genoeg ingestoken om contact te maken.

• Er is geen stroom.

• De deur is niet goed dicht.
• De knop ① is niet ingedrukt.
• De waterkraan is niet open.

- De watertoevoerslang is niet aangesloten aan de kraan.

- De slang ligt gekneld.

- De kraan is niet open.

• In huis mankeert het water.

- Er is geen voldoende druk.

- De afvoerslang is niet geinstalleerd op 65 tot 100 cm afstand van de grond (zie blz. 51).

- Het uiteinde van de afvoerslang ligt onder water (zie blz. 51).

- De afvoer in de muur heeft geen ontluchting.

Als na deze controle het probleem niet is opgelost, doet u de water- kraan dicht, de machine uit en belt u de installateur. Als u op een van de hoogste verdiepingen van een flatgebouw woont kan zich een probleem met het hevelen voordoen, waarbij de machine voortdurend water aan- en afvoert. Om deze storing te verhelpen bestaan er speciale in de handel verkrijgbare ventielen.

• Het programma voorziet niet in afvoer: bij enkele programma's moet dit met de hand worden gestart (zie blz. 54).
• De kreukvrij functie is actief (waar voorzien): bij deze functie moet het afpompen met de hand in werking worden gesteld.
• De afvoerslang ligt gekneld (zie blz. 51).
• De afvoerleiding is verstopt.

- De trommel is bij het installeren niet op de juiste wijze ontgrendeld (zie blz. 50).

- De wasmachine staat niet recht (zie blz. 50).

- De wasmachine staat te nauw tussen meubel en muur (zie blz. 50).

- De slang van de watertoevoer is niet goed aangeschroefd (zie blz. 50).

- Het wasmiddellaatje is verstopt (voor schoonmaken zie blz. 58).

- De afvoerslang is niet goed bevestigd (zie blz. 51).

- Wacht enkele minuten tot de afvoerpomp de machine heeft geleegd, schakel de wasmachine uit, kies een van de stop/reset symbolen en schakel hem weer in. Als de knop blijft draaien, roep er dan de technische dienst bij want dit signaleert een storing.

- Het wasmiddel is niet bedoeld voor wasmachines (er moet "voor wasmachine", "handwas en wasmachine", of dergelijke op staan).

- De dosering is te veel.

Voordat u er de installateur bijhaalt:

• Kijk eerst even of u het probleem zelf kunt oplossen (zie blz. 59);
• Start het programma om te controleren of de storing is verholpen;
• Is dit niet het geval dan neemt u contact op met de bevoegde dichtsbijzijnde Technische Dienst via het telefoonnummer dat op het garantiebewijs/gebruiksaanwijzing staat.

!Nooit een niet-bevoegde installateur erbij halen.

Vermeld:

• het soort storing;
• het model van de machine (Mod.);
• het serienummer (S/N).
  Deze informatie vindt u op het typeplaatje aan de achterkant van de wasmachine.
