MANUALE UTENTE DDY 65540XFAPMS HOOVER

Pulsante "START"/"RESET" (avvio/annullamento programma) E Display digitale

Pulsante "ACTION PRO" G Pulsante opzione "SUPER ECO" H Pulsante opzione "EXTRA DRY" I Spia "ESAURIMENTO SALE" L Spia "ESAURIMENTO BRILLANTANTE" M Spie "ACTION PRO" N Spie "SELEZIONE OPZIONE"

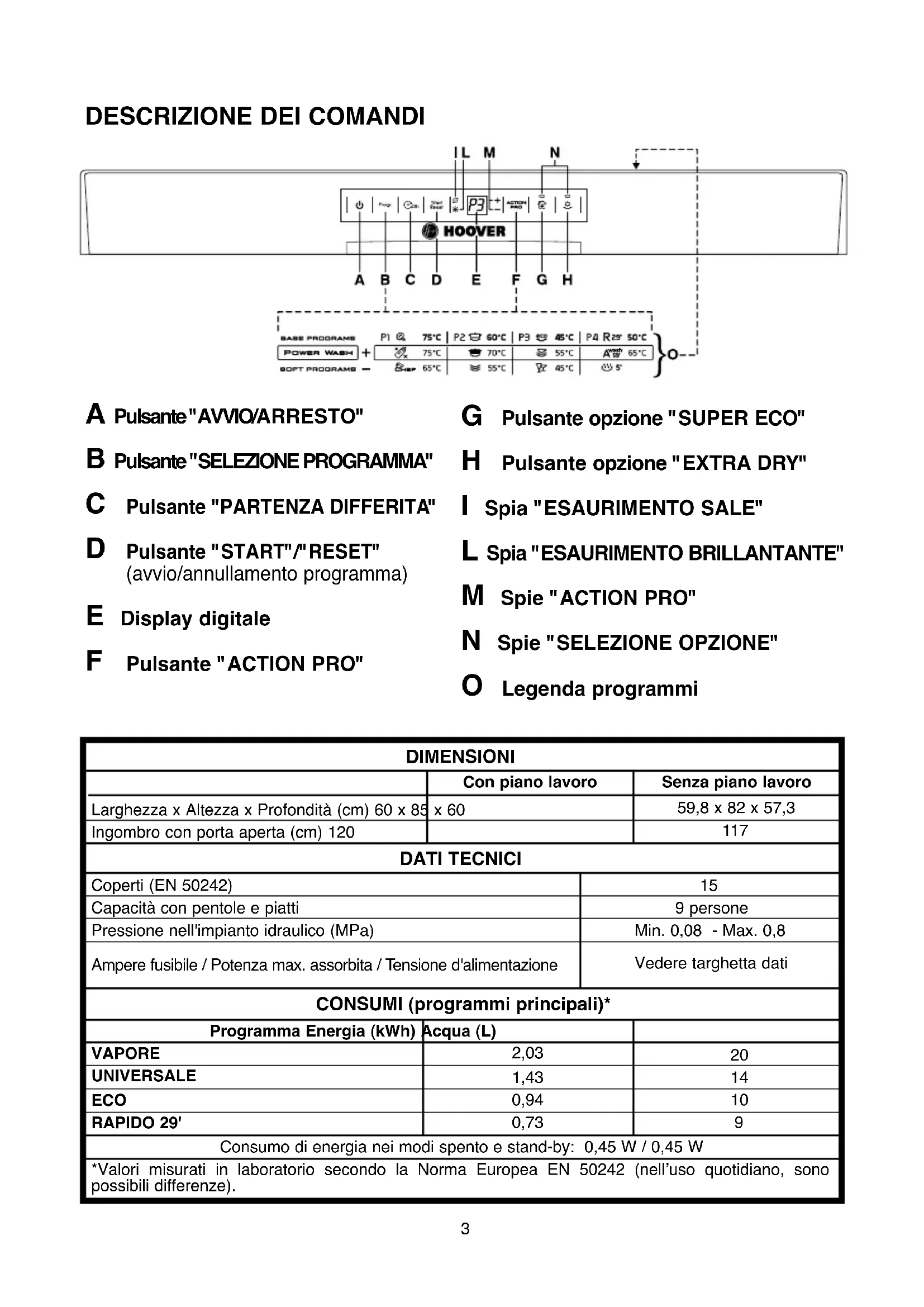

DESCRIZIONE DEI COMANDI

Larghezza x Altezza x Profondità (cm) 60 x 85 x 60 Ingombro con porta aperta (cm) 120 Coperti (EN 50242) Capacità con pentole e piatti Pressione nell'impianto idraulico (MPa) Ampere fusibile / Potenza max. assorbita / Tensione d'alimentazione

9 persone Min. 0,08 - Max. 0,8 Vedere targhetta dati Consumo di energia nei modi spento e stand-by: 0,45 W / 0,45 W *Valori misurati in laboratorio secondo la Norma Europea EN 50242 (nell’uso quotidiano, sono possibili differenze). 59,8 x 82 x 57,3

Con piano lavoro Senza piano lavoro4

SCELTA DEL PROGRAMMA

E FUNZIONI PARTICOLARI

Pulsante "ACTION PRO" Questo pulsante permette di variare l'inten- sità di lavaggio, a seconda del grado di sporco delle stoviglie, modificando di con- seguenza i parametri di durata del ciclo e la sua temperatura. L'associazione del pulsante ai 4 programmi base consente di ottenere 8 cicli di lavag- gio aggiuntivi (per un totale di 12 program- mi di lavaggio). Premendo il pulsante "ACTION PRO" una volta (spia ) verrà aumentata l'intensità di lavaggio e verrà attivato anche il terzo braccio lavante, posto sul fondo della lava- stoviglie ("POWER WASH"). Questa funzione permette di lavare anche stoviglie particolarmente sporche, posizio- nandole direttamente nella zona del cesto sopra il "POWER WASH". Premendo il pulsante "ACTION PRO" una seconda volta (spia ) verrà diminuita l'intensità di lavaggio, riducendo significati- vamente la durata del ciclo. IMPORTANTE All'accensione della lavastoviglie viene visualizzata l'ultima imposta- zione effettuata. Impostazione dei programmi ■ Aprire lo sportello ed introdurre le stovi- glie da lavare. ■ Premere il pulsante "AVVIO/ARRESTO" . Sul display verranno visualizzati due trattini. ■ Scegliere un programma premendo il pulsante "SELEZIONE PROGRAM- MA". ■ Premere eventualmente il pulsante "ACTION PRO". ■ Se si desidera selezionare un'opzione, premere il pulsante corrispondente (la relativa spia s'illuminerà). ■ Premere il pulsante "START" . Il display visualizzerà il tempo di durata del programma, alternando l'indicazione delle ore a quella dei minuti [Es: 1 h (1 ora) / 25 (25 minuti)]. ■ A sportello chiuso, dopo un segnale acu- stico, il programma si avvierà automati- camente. Il display visualizzerà il tempo rimanente a fine ciclo. Programmi "IMPULSE" I programmi "IMPULSE" utilizzano una tecnica di lavaggio ad impulsi, che riduce i consumi, il rumore e migliora le prestazioni. IMPORTANTE Il funzionamento "intermittente" della pompa di lavaggio NON è indice di un malfunzionamento, ma è una caratte- ristica peculiare del lavaggio ad impulsi ed è quindi segnale del cor- retto svolgimento del programma.5 Interruzione di un programma Sconsigliamo l’apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente e sul display viene visualizzato lampeggiante il tempo rima- nente alla fine del ciclo. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto. IMPORTANTE E’ possibile interrompere il program- ma in corso anche senza aprire lo sportello, premendo il tasto "AVVIO/ARRESTO". In tal caso, affinché il ciclo riparta dal punto in cui era stato interrotto, sarà sufficiente premere nuovamente il tasto "AVVIO/ARRESTO". ATTENZIONE! Se si apre lo sportello mentre la lava- stoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato. Modifica di un programma in corso Se si vuole cambiare o annullare un pro- gramma già in corso, procedere nel seguente modo: ■ Tenere premuto per almeno 5 secondi il pulsante "RESET". Sul display verrà visualizzato "00" e verranno emessi dei segnali acustici. ■ Il programma in corso verrà annullato. Sul display verranno visualizzati due trattini. ■ A questo punto sarà possibile impostare un nuovo programma. ATTENZIONE! Prima di far partire un nuovo pro- gramma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel con- tenitore. Svolgimento del programma Durante lo svolgimento del programma, nel display viene visualizzato il tempo rima- nente a fine ciclo che si aggiornerà auto- maticamente col trascorrere dei minuti. Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica. Fine del programma La fine del programma verrà indicata trami- te un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. Il display e tutte le spie si spegneranno. Pulsanti opzione Pulsante "SUPER ECO" Questo pulsante consente un risparmio di tempo e di energia mediamente del 25% (a seconda del ciclo scelto) riducendo il riscaldamento finale dell’acqua ed i tempi d'asciugatura, durante l’ultimo risciacquo. E’ consigliato per il lavaggio serale, se non è necessario riavere subito, perfettamente asciutte, le stoviglie appena lavate. Per ottenere una migliore asciugatura, si consiglia di socchiudere la porta a fine ciclo, per favorire la circolazione naturale dell’aria nella lavastoviglie. Pulsante "EXTRA DRY" Questa opzione permette di rendere ancor più efficace l'asciugatura delle stoviglie, aumentando la temperatura durante l'ulti- ma fase del ciclo di lavaggio. IMPORTANTE Le opzioni "EXTRA DRY" e "SUPER ECO" sono incompatibili fra loro e per- tanto non possono essere attivate entrambe nello stesso ciclo di lavaggio.6 Pulsante "PARTENZA DIFFERITA" Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore. Per impostare la partenza ritardata proce- dere nel seguente modo: ■ Premere il pulsante "PARTENZA DIF- FERITA" (sul display verrà visualizzata la scritta"00"). ■ Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 1 ora, fino ad un massimo di 23). ■ Per avviare il conteggio, premere il pul- sante "START". Il display visualizzerà il tempo rimanente alla partenza del programma. Alla fine del conteggio, il programma partirà automaticamente e sul display verrà visualizzata la durata del ciclo scelto. Se si desidera annullare la partenza ritar- data procedere nel seguente modo: ■ Tenere premuto per almeno 5 secondi il pulsante "RESET". Sul display verrà visualizzato "00" e verranno emessi dei segnali acustici. ■ La partenza ritardata ed il programma selezionato verranno annullati. Sul display verranno visualizzati due trattini. ■ A questo punto, se si desidera far parti- re la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato ed eventualmente seleziona- re i pulsanti opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PRO- GRAMMI". Esclusione segnalazione acustica di FINE PROGRAMMA La segnalazione acustica di fine program- ma può essere disattivata nel seguente modo: IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELE-

ZIONE PROGRAMMA" e contempora- neamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).

2. Continuare a tenere premuto il pulsan-

te "SELEZIONE PROGRAMMA" per almeno 15 secondi (durante questo periodo si udiranno 2 segnali acustici).

3. Rilasciare il pulsante nel momento in

cui verrà emesso il secondo segnale acustico (nel display verrà visualizzato "b1" che sta ad indicare che la suone- ria è attivata).

4. Premere nuovamente lo stesso pulsante

(apparirà "b0" che sta ad indicare che la suoneria è disattivata).

5. Spegnere la lavastoviglie premendo il

tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione. Per riattivare la suoneria, seguire la stessa procedura.7

4. Premere nuovamente lo stesso pulsante (sul

display verrà visualizzato "A1" che sta ad indicare che la memorizzazione è attivata).

5. Spegnere la lavastoviglie premendo il

tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione. Per disattivare la memorizzazione, seguire la stessa procedura. IMPORTANTE Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso. ATTENZIONE! Per evitare l'intervento intempestivo del dispositivo di sicurezza antitra- bocco, si raccomanda di non muove- re o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.

SEGNALAZIONE AUTOMATICA DI ANOMALIE

Spegnere la lavastoviglie, aprire il rubinetto e reimpostare il ciclo. Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. E' necessario rivolgersi al Servizio Assistenza Tecnica. Pulire piastra filtro. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.

ANOMALIA CAUSA RIMEDIO

Sul display compare E2 accompagnato da un breve segnale acustico. Sul display compare E3 accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare E5,E6,E7,

o EL, accompagnati da un breve segnale acustico. Sul display compare E8 o Ei accompagnati da un breve segnale acustico. Mancanza acqua (rubinetto dell'ac- qua chiuso). La macchina non riesce a scaricare l'acqua dalla vasca. Perdita di acqua. Guasto al controllo elettronico. L'elemento riscaldante dell'acqua non funziona correttamente o piastra filtro intasata. La lavastoviglie è in grado di segnalare una serie di anomalie visualizzate sul display Memorizzazione dell'ultimo programma utilizzato Per abilitare la memorizzazione dell'ultimo programma utilizzato procedere nel seguente modo: IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELE-

ZIONE PROGRAMMA" e contempora- neamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).

2. Continuare a tenere premuto il pulsan-

te "SELEZIONE PROGRAMMA" per almeno 30 secondi (durante questo periodo si udiranno 3 segnali acustici).

3. Rilasciare il pulsante nel momento in

cui verrà emesso il TERZO segnale acustico (sul display verrà visualizzato "A0" che sta ad indicare che la memo- rizzazione è disattivata).8

ELENCO DEI PROGRAMMI

Lavaggio con prelavaggio Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX. 10 grammi) direttamente nella lavastoviglie. Hygiene+ 75°C Adatto al lavaggio quotidiano, subito dopo l’uso, di stoviglie e pentole normalmente sporche (MAX 8 coperti).- CLASSE

Ciclo superveloce da eseguire a fine pasto, indica- to per un lavaggio di stoviglie fino a 4/6 coperti. Adatto al lavaggio di stoviglie delicate e con decorazio- ni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole. Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavag- gio del carico completo. Adatto al lavaggio di stoviglie e pentole normal- mente sporche. Programma per stoviglie normalmente sporche (ilpiù efficiente in termini di consumo combinatod'acqua ed energia per il lavaggio di tali stoviglie).Programma normalizzato EN 50242. VAPORE 75°C Chef 65°C Famiglia 70°C UNIVERSALE 60°C Giornaliero 55°C Eco Plus 55°C ECO 45°C Cristalli 45°C A Wash 59’ 65°C RAPIDO 29' 50°C Prelavaggio Ciclo con azione antibatterica, adatto a lavare ed igienizzare stoviglie (anche particolarmente incrostate) biberon, ecc… Adatto al lavaggio rapido di stoviglie abbondante- mente sporche. Adatto al lavaggio di stoviglie di tutti i giorni. Due risciacqui finali garantiscono un elevato livello d'igiene e pulizia. Ciclo veloce, per stoviglie normalmente sporche, adatto ai lavaggi frequenti e carichi normali. Programma a media temperatura, per il lavaggio di stoviglie e pentole normalmente sporche, uti- lizzando detersivi contenenti enzimi. = “POWER WASH” attivo Ciclo ad azione combinata di getti d'acqua e vapore. Efficace nello sciogliere ed eliminare sporco resistente e batteri, senza bisogno di pre-trattare pentole e stoviglie. = Programmi “IMPULSE” Programma Descrizione* CON ACQUA CALDA IL TEMPO RESIDUO AL TERMINE DEL PROGRAMMA SI AGGIORNA AUTOMATICAMENTE DURANTE LO SVOLGIMENTO DELLO STESSO.

Operazioni da compiere Svolgimento del Programma Durata media in Minuti Funzioni Facoltative Detersivo prelavaggioDetersivo lavaggio Pulizia filtro e piastraControllo scorta brillantanteControllo scorta salePrelavaggio caldoPrelavaggio freddoLavaggioPrimo risciacquo freddoSecondo risciacquo freddoRisciacquo caldo conbrillantanteCon acqua fredda(15°C) -Tolleranza ± 10%-Pulsante “PARTENZADIFFERITA”Pulsante “SUPER ECO”Pulsante “EXTRA DRY”

N.D.= OPZIONE NON DISPONIBILENO

La regolazione è stata impostata dalla fabbrica al livello 4 (d4) in quanto questo soddisfa la maggior parte dell'utenza. A seconda del livello di appartenenza della vostra acqua impostare il valore di decalcifi- cazione nel seguente modo: IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELE-

ZIONE PROGRAMMA" e contempora- neamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).

2. Continuare a tenere premuto il pulsante

"SELEZIONE PROGRAMMA" per almeno 5 secondi, rilasciandolo SOLO dopo aver udito un segnale acustico. Nel display verrà indicato il livello di decalcifi- cazione corrente.

3. Premere nuovamente lo stesso pulsante

per scegliere il livello di decalcificazione voluto: ad ogni pressione del pulsante, il valore aumenta di un grado. Dopo aver raggiunto il valore "d7", l'indicatore salta di nuovo al valore "d0".

4. Spegnere la lavastoviglie premendo il

tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione. ATTENZIONE! Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" e ripartire dall'inizio (PUNTO 1).

IMPIANTO DI DECALCIFICAZIONE

L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minera- li che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, mag- giore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcifica- tore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona. Regolazione del decalcificatore Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50°dH (gradi tedeschi) tramite 8 livelli di regolazione. I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare. Livello °fH (gradi francesi) °dH (gradi tedeschi)

Durezza dell'acqua Regolazione decalcificazione Uso sale rigenerante Tasto “AVVIO/ARRESTO” Pulsante “SELEZIONE PROGRAMMA” Display digitale11 Il tubo di carico dell’acqua è provvisto di un dispositivo di sicurezza che blocca l’afflusso dell’acqua qualora il tubo di carico si deteriori. Questo fatto viene segnalato dall’apparizione di una tacca rossa nella finestrella . In questo caso il tubo di carico acqua dovrà essere necessariamente sostituito. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica. Dispositivo antisvitamento (premere per svitare la ghiera).

N.D.= OPZIONE NON DISPONIBILE
