MANUALE UTENTE MVHS220DAB PIONEER

• Nelle seguenti istruzioni, una memoria USB o un lettore audio USB viene denominato “dispositivo USB”.

• In questo manuale, iPod e iPhone vengono denominati “iPod”. Sommario- 3 -- 3 - Italiano MVH-S220DAB Operazioni frequenti Operazioni preliminari Funzionamento di base Scopo Operazione Accendere l’alimentazione* Premere SRC/OFF per accendere l’alimentazione. Tenere premuto SRC/OFF per spegnere l’alimentazione. Regolare il volume Ruotare la ghiera M.C.. Selezionare una sorgente Premere ripetutamente SRC/OFF. Cambiare la visualizzazione delle informazioni Premere ripetutamente DISP. Tornare alla precedente visualizzazione/ elenco Premere BAND/. Tornare alla visualizzazione normale dal menu Tenere premuto BAND/. Potenziare il livello dei bassi Premere BASS.

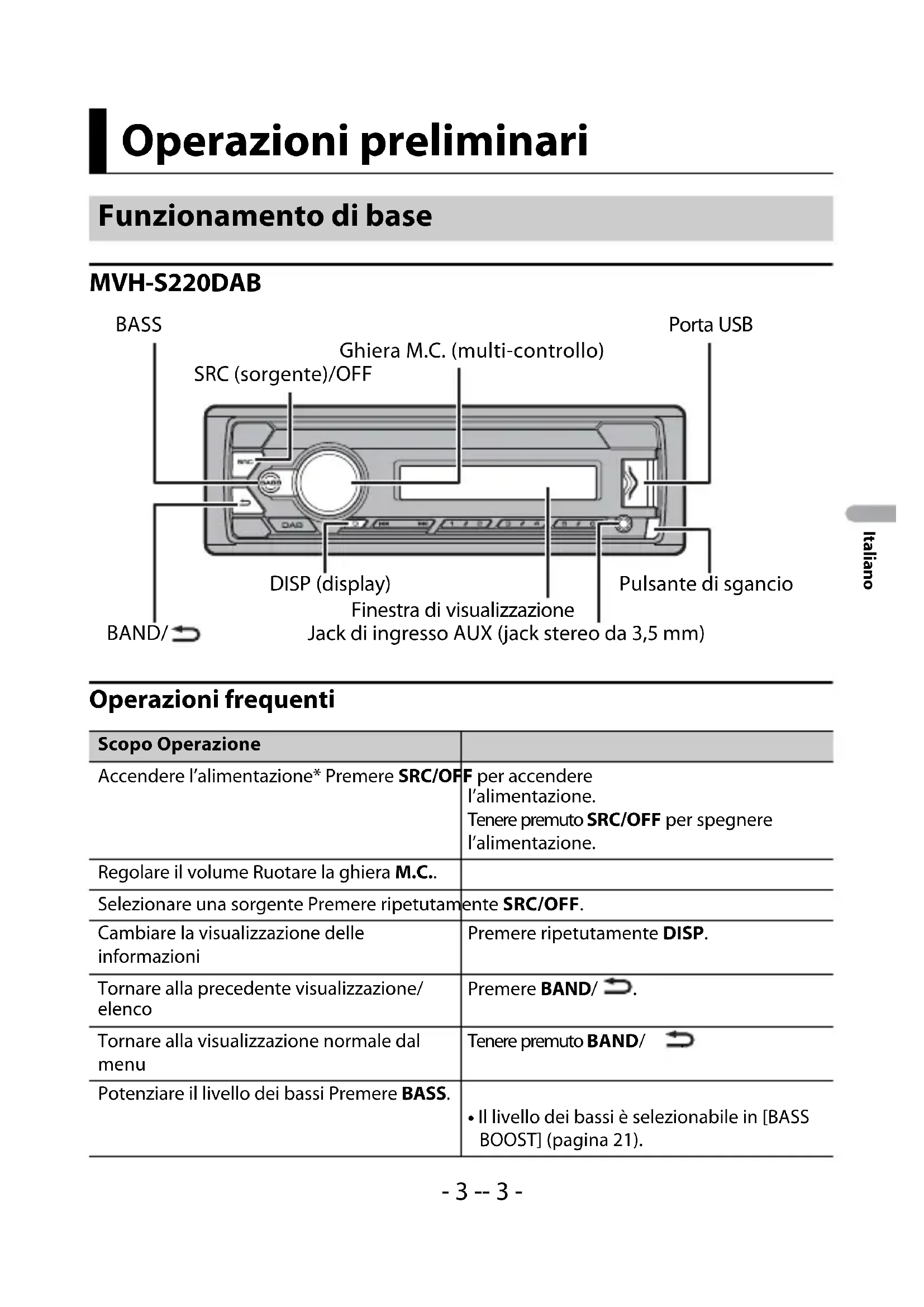

• Il livello dei bassi è selezionabile in [BASS BOOST] (pagina 21). SRC (sorgente)/OFF Pulsante di sgancio Finestra di visualizzazione Ghiera M.C. (multi-controllo) BAND/ Porta USB Jack di ingresso AUX (jack stereo da 3,5 mm) DISP (display) BASS- 4 - Italiano
• Quando l’interlinea blu/bianca dell’unità è collegata al terminale di controllo relè dell’antenna automatica del veicolo, l’antenna del veicolo si estende quando la sorgente dell’unità è attivata. Per ritirare l’antenna, disattivare la sorgente. Indicazione del display Staccare il frontalino per evitarne il furto. Rimuovere tutti i cavi e i dispositivi collegati al frontalino e spegnere l’unità prima di staccarla. Importante

• Evitare di sottoporre il frontalino a forti urti.• Mantenere il frontalino lontano da luce diretta del sole e alte temperature.• Conservare sempre il frontalino staccato in una custodia protettiva o in borsa. Indicazione Descrizione Viene visualizzata quando esiste un livello inferiore del menu o della cartella. Viene visualizzato quando si tiene premuto il pulsante BASS. Viene visualizzata quando è impostata la funzione di sintonizzazione automatica locale (pagina 19). Viene visualizzata quando viene ricevuto un programma sul traffico. Viene visualizzata quando è impostata la funzione TA (annunci sul traffico) (pagina 19). Viene visualizzata quando è impostata la funzione sound retriever (pagina 19). Viene visualizzata quando è impostata la riproduzione casuale/shuffle. Viene visualizzata quando è impostata la ripetizione della riproduzione. Viene visualizzata quando è impostata la funzione di controllo dell’iPod (pagina 12). Rimozione del frontalino Stacca Attacca- 5 -- 5 - Italiano Quando, dopo l’installazione, si imposta l’interruttore di accensione su ON, sul display viene visualizzato [SET UP :YES]. 1 Premere la ghiera M.C.. Il menu di configurazione scompare dopo 30 secondi di attività. Se si desidera effettuare l’impostazione in seguito, ruotare la ghiera M.C. per selezionare [NO], quindi premere per confermare. 2 Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per confermare. Per passare all’opzione di menu successiva, confermare la selezione. 3 [QUIT :YES] viene visualizzato quando sono state effettuate tutte le impostazioni. Per tornare alla prima voce del menu di configurazione, ruotare la ghiera M.C. per selezionare [QUIT :NO], quindi premere per confermare. 4 Premere la ghiera M.C. per confermare le impostazioni. [UPDATING LIST] viene visualizzato sul display e l’elenco del servizio viene aggiornato. NOTE

• È possibile annullare l’impostazione del menu premendo SRC/OFF.

• Tali impostazioni possono essere effettuate in qualsiasi momento dalle impostazioni SYSTEM (pagina 21) e dalle impostazioni INITIAL (pagina 6). Menu di configurazione Voce del menu Descrizione LANGUAGE Selezionare la lingua per visualizzare le informazioni di testo di un file audio compresso. [ENG](Inglese), [РУС](Russo), [TUR](Turco) CLOCK SET Impostare l’orologio. FM STEP Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz. [100], [50] DAB ANT PW Alimentare un’antenna DAB. Selezionare questa voce quando con l’unità si utilizza un’antenna DAB opzionale (AN-DAB1, venduta separatamente). [ON] [OFF] All’antenna DAB non viene fornita alcuna alimentazione. Selezionare questa voce quando si utilizza un’antenna passiva senza booster.- 6 - Italiano 1 Premere la ghiera M.C. per visualizzare il menu principale. 2 Ruotare la ghiera M.C. per selezionare [SYSTEM], quindi premere per confermare. 3 Ruotare la ghiera M.C. per selezionare [DEMO OFF], quindi premere per confermare. 4 Ruotare la ghiera M.C. per selezionare [YES], quindi premere per confermare. 1 Tenere premuto SRC/OFF finché l’unità si spegne. 2 Tenere premuto SRC/OFF per visualizzare il menu principale. 3 Ruotare la ghiera M.C. per selezionare [INITIAL], quindi premere per confermare. 4 Ruotare la ghiera M.C. per selezionare un’opzione, quindi premere per confermare. Annullamento della visualizzazione di dimostrazione (DEMO OFF) Impostazioni INITIAL Voce del menu Descrizione FM STEP Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz. [100], [50] SP-P/O MODE Selezionare in presenza di un altoparlante full-range collegato alle interlinee di uscita dell’altoparlante posteriore e di un subwoofer collegato a un’uscita RCA.

[SUB.W/SUB.W] Selezionare in presenza di un subwoofer passivo collegato direttamente alle interlinee di uscita dell’altoparlante posteriore e di un subwoofer collegato all’uscita RCA. [REAR/REAR] Selezionare in presenza di altoparlanti full-range collegati alle interlinee di uscita dell’altoparlante posteriore e all’uscita RCA. In presenza di un altoparlante full-range collegato alle interlinee di uscita dell’altoparlante posteriore e l’uscita RCA non viene utilizzata, è possibile selezionare [REAR/SUB.W] o [REAR/REAR].- 7 -- 7 - Italiano Per ricevere i segnali DAB, collegare un’antenna DAB (AN-DAB1) (venduta separatamente) all’unità. 1 Premere SRC/OFF per selezionare [DIGITAL RADIO]. 2 Premere BAND/ per selezionare la banda [D1], [D2] o [D3]. 3 Premere / per selezionare un componente di servizio/stazione. NOTA Tenere premuto / , quindi rilasciarlo per cercare un servizio disponibile. La scansione termina quando l’unità riceve un servizio. Per selezionare un componente di servizio/stazione dagli elenchi di servizio 1 Durante la ricezione DAB, tenere premuto BASS. S/W UPDATE Selezionare per confermare le più recenti informazioni di sistema sull’unità.[SYSTEM INFO][SYSTEM UPDATE] Selezionare per aggiornare l’unità al software più recente e avviare le impostazioni dell’unità. Per dettagli sul software più recente e sull’aggiornamento, visitare il nostro sito Web.DAB ANT PW Alimentare un’antenna DAB. Selezionare questa voce quando con l’unità si utilizza un’antenna DAB opzionale (AN-DAB1, venduta separatamente). [ON] [OFF] All’antenna DAB non viene fornita alcuna alimentazione. Selezionare questa voce quando si utilizza un’antenna passiva senza booster.SYSTEM RESET Selezionare [YES] per avviare le impostazioni dell’unità. L'unità verrà riavviata automaticamente.(Alcune impostazioni possono essere mantenute anche dopo la reimpostazione dell’unità.)[YES], [NO] Digital Audio Broadcasting (DAB) Ricerca di un componente di servizio/stazione Voce del menu Descrizione- 8 - Italiano Consente di visualizzare un elenco di tutti i componenti di servizi/stazioni. Tenere premuto nuovamente BASS per cercare un componente di servizio/stazione in ordine alfabetico. 2 Selezionare un componente di servizio/stazione dall’elenco selezionato, quindi premere la ghiera M.C. per confermare. NOTA È possibile aggiornare l’elenco dei servizi premendo DAB. Per annullare l’aggiornamento, premere nuovamente DAB. Per memorizzare i componenti di servizio/stazioni

Durante la ricezione del componente di servizio/stazione che si desidera memorizzare, tenere premuto uno dei pulsanti numerici (da 1/ a 6/) fino a quando non smette di lampeggiare. Per recuperare i componenti di servizio/stazioni memorizzati

Selezionare la banda, quindi premere un pulsante numerico (da 1/ a 6/). Le frequenze del tuner sull’unità sono distribuite per l’utilizzo in Europa occidentale, Asia, Medio oriente, Africa e Oceania. L’utilizzo in altre aree può provocare una scarsa ricezione. La funzione RDS (radio data system) funziona solo nelle aree di trasmissione dei segnali RDS per le stazioni FM. 1 Premere SRC/OFF per selezionare [RADIO]. 2 Premere BAND/ per selezionare la banda [FM1], [FM2], [FM3], [MW] o [LW]. 3 Premere un pulsante numerico (da 1/ a 6/). TIP I pulsanti / possono anche essere utilizzati per selezionare una stazione preimpostata quando [SEEK] è impostato su [PCH] nelle impostazioni FUNCTION (pagina 19). Preimpostazione dei componenti di servizio/ stazioni Radio Ricezione delle stazioni preimpostate- 9 -- 9 - Italiano Le sei stazioni più forti vengono memorizzate sui pulsanti numerici (da 1/ a 6/). 1 Una volta selezionata la banda, premere la ghiera M.C. per visualizzare il menu principale. 2 Ruotare la ghiera M.C. per selezionare [FUNCTION], quindi premere per confermare. 3 Ruotare la ghiera M.C. per selezionare [BSM], quindi premere per confermare. Per cercare manualmente una stazione

Una volta selezionata la banda, premere / per selezionare una stazione. Tenere premuto / , quindi rilasciarlo per cercare una stazione disponibile. La scansione termina quando l’unità riceve una stazione. Per annullare la sintonizzazione, premere / . NOTA [SEEK] deve essere impostato su [MAN] nelle impostazioni FUNCTION (pagina 19). Per memorizzare manualmente le stazioni

Durante la ricezione della stazione che si desidera memorizzare, tenere premuto uno dei pulsanti numerici (da 1/ a 6/ ) fino a quando non smette di lampeggiare. L’unità cerca una stazione per informazione PTY (tipo di programma). 1 Tenere premuto BASS durante la ricezione FM. 2 Ruotare la ghiera M.C. per selezionare un tipo di programma da [NEWS/INFO], [POPULAR], [CLASSICS] o [OTHERS]. 3 Premere la ghiera M.C.. L’unità inizia a cercare una stazione. Una volta trovata, viene visualizzato il relativo nome di servizio del programma. NOTE

• Per annullare la ricerca, premere la ghiera M.C..

• Il programma di alcune stazioni può differire da quanto indicato dal PTY trasmesso.

• Se non viene trasmessa alcuna stazione per il tipo di programma che si sta cercando, viene visualizzato [NOT FOUND] per circa due secondi, quindi il tuner torna alla stazione originale. Best stations memory (BSM) Utilizzo delle funzioni PTY- 10 - Italiano Scollegare le cuffie dal dispositivo prima di collegarlo all’unità. Dispositivi USB (incluso Android™)/iPod

Aprire il coperchio della porta USB. 2 Collegare il dispositivo USB/iPod utilizzando un cavo idoneo. NOTA Per passare automaticamente alla sorgente [USB] quando un dispositivo USB/iPod è collegato all’unità, impostare [USB AUTO] su [ON] nelle impostazioni SYSTEM (pagina 22). ATTENZIONE Utilizzare un cavo USB (venduto separatamente) per collegare il dispositivo USB in quanto ogni dispositivo collegato direttamente all’unità sporge e può risultare pericoloso. Prima di rimuovere il dispositivo, interrompere la riproduzione. Connessioni AOA Per dettagli sulla connessione AOA, consultare pagina 16. Connessione MTP Un dispositivo installato con Android OS 4.0 o la maggior parte delle versioni successive, può essere collegato all’unità via MTP, utilizzando il cavo in dotazione con il dispositivo. Tuttavia, in base al dispositivo collegato, alla versione OS o al numero di file nel dispositivo, i brani/file audio potrebbero non essere riprodotti via MTP. Si prega di notare che la connessione MTP non è compatibile con i formati file WAV. NOTA Se si utilizza una connessione MTP, impostare [ANDROID WIRED] su [MEMORY] nelle impostazioni SYSTEM (pagina 22). AUX

Inserire la spina mini stereo nel jack di ingresso AUX. 2 Premere SRC/OFF per selezionare [AUX] come sorgente. NOTA Se [AUX] è impostato su [OFF] nelle impostazioni SYSTEM, non è possibile selezionare [AUX] come sorgente (pagina 22). USB/iPod/AUX Riproduzione- 11 -- 11 - Italiano È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 18). Si prega di notare che le seguenti operazioni non funzionano su un dispositivo AUX. Per utilizzare un dispositivo AUX, utilizzare il dispositivo stesso. Operazioni Scopo Operazione Selezionare una cartella/album*1 Premere 1/ o 2/. Selezionare una traccia/brano (capitolo) Premere o . Avanzamento o avvolgimento rapido*2 Tenere premuto o . Cercare un file da un elenco 1 Tenere premuto BASS per visualizzare l’elenco. 2 Ruotare la ghiera M.C. per selezionare il nome file desiderato (cartella) o la categoria, quindi premere per confermare. 3 Ruotare la ghiera M.C. per selezionare il file desiderato, quindi premere per confermare. La riproduzione si avvia. Visualizzare un elenco di file nella cartella/ categoria selezionata*1 Premere la ghiera M.C. quando viene selezionata una cartella/categoria. Riprodurre un brano nella cartella/categoria selezionata*1 Tenere premuto la ghiera M.C. quando viene selezionata una cartella/categoria. Ricerca alfabetica (solo iPod) 1 Tenere premuto BASS per visualizzare l’elenco. 2 Ruotare la ghiera M.C. per selezionare l’elenco di categoria desiderato, quindi tenere premuto BASS per inserire la modalità di ricerca alfabetica. (Anche ruotando la ghiera M.C. due volte è possibile inserire la modalità di ricerca alfabetica.) 3 Ruotare la ghiera M.C. per selezionare una lettera, quindi premere per visualizzare l’elenco alfabetico. Per annullare la ricerca alfabetica, premere BAND/. Ripetere la riproduzione Premere 6/. Riproduzione casuale/shuffle Premere 5/. Riproduzione shuffle di tutti i brani (solo iPod) Tenere premuto 5/.- 12 - Italiano *1 Solo file audio compressi *2 Quando si utilizza la funzione di avanzamento o avvolgimento rapido durante la riproduzione di un file VBR, la durata della riproduzione indicata potrebbe non essere corretta. Modalità di riproduzione collegamento È possibile accedere ai brani in base ad artista, album o genere attualmente in riproduzione. 1 Mentre si ascolta un brano, tenere premuto 4/PAU SE per inserire la modalità di riproduzione collegamento. 2 Ruotare la ghiera M.C. per selezionare la modalità ([ARTIST], [ALBUM], [GENRE]), quindi premere per confermare. Il brano/album selezionato verrà riprodotto dopo il brano attualmente in riproduzione. NOTA È possibile annullare il brano/album selezionato se si utilizzano funzioni diverse dalla modalità di ricerca collegamento (ad esempio avanzamento e riavvolgimento rapidi). Controllo iPod È possibile controllare l’unità mediante un iPod connesso. I seguenti modelli di iPod non sono compatibili con questa funzione. – iPod nano 1° generazione, iPod con video 1 Premere BAND/ durante la riproduzione, quindi selezionare la modalità di controllo. [CONTROL iPod]: la funzione iPod dell’unità può essere utilizzata dall’iPod collegato. Sospendere/riprendere la riproduzione Premere 4/PAUSE. Sound retriever Premere 3/S.Rtrv. [1]: efficace per velocità di compressione basse [2]: efficace per velocità di compressione alte Tornare alla cartella principale (solo USB)*1 Tenere premuto 1/. Cambiare le unità nel dispositivo USB (dispositivi che supportano solo il protocollo di classe dispositivo di archiviazione di massa USB) Premere BAND/. Funzioni utili per iPod Scopo Operazione- 13 -- 13 - Italiano [CONTROL AUDIO]: la funzione iPod dell’unità può essere utilizzata solo mediante i pulsanti dell’unità. In questa modalità, l’iPod collegato non può essere acceso o spento. NOTE

• Il passaggio dalla modalità di controllo a [CONTROL iPod] sospende la riproduzione del brano. Utilizzare l’iPod collegato per riprendere la riproduzione.
• Le seguenti operazioni continuano a essere accessibili dall’unità anche se la modalità di controllo è impostata su [CONTROL iPod].– Pausa, avanzamento/riavvolgimento rapido, selezione brano/capitolo• Il volume può essere regolato solo dall’unità. È possibile ascoltare un’applicazione su un iPhone attraverso l’unità. In alcuni casi, è possibile controllare un’applicazione utilizzando l’unità. Per dettagli sui dispositivi compatibili, visitare il nostro sito Web. Importante L’utilizzo di applicazioni di terze parti potrebbe comportare o richiedere di fornire informazioni personali di identificazione attraverso la creazione di un account utente o in altro modo e, per alcune applicazioni, attraverso l’invio di dati di geolocalizzazione.TUTTE LE APPLICAZIONI DI TERZE PARTI SONO DI RESPONSABILITÀ ESCLUSIVA DEI RISPETTIVI FORNITORI, INCLUSI MA NON LIMITATAMENTE ALLA GESTIONE E SICUREZZA DEI DATI UTENTE E ALLE PROCEDURE DI TUTELA DELLA PRIVACY. ACCEDENDO AD APPLICAZIONI DI TERZE PARTI, SI ACCETTA DI ESAMINARE I TERMINI DEL SERVIZIO E I CRITERI SULLA PRIVACY DEI FORNITORI. SE NON SI ACCETTANO I TERMINI O I CRITERI DI QUALSIASI FORNITORE O NON SI ACCONSENTE, DOVE SIA APPLICABILE, ALL’USO DEI DATI DI GEOLOCALIZZAZIONE, NON UTILIZZARE TALI APPLICAZIONI DI TERZE PARTI. Per gli utenti iPhone Questa funzione è compatibile con iPhone e iPod touch installati con iOS 5.0 o versioni successive. NOTA PIONEER NON È RESPONSABILE DELLE APP DI TERZE PARTI O DEI RELATIVI CONTENUTI, SENZA ALCUNA LIMITAZIONE ALL’ACCURATEZZA O ALLA COMPLETEZZA. IL CONTENUTO E LA FUNZIONALITÀ DI TALI APPLICAZIONI SONO DI SOLA RESPONSABILITÀ DEL FORNITORE DELLA APP. 1 Connettere l’unità con un dispositivo mobile.

• iPhone via USB (pagina 10) 2 Premere SRC/OFF per selezionare [APP]. 3 Utilizzare il dispositivo mobile per avviare l’applicazione. Modalità app Riproduzione di un’applicazione attraverso l’unità- 14 - Italiano Operazioni di base È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 18). (MVH-S220DAB è compatibile solo con Spotify installato su iPhone.) Spotify è un servizio di distribuzione musicale in streaming non affiliato con Pioneer. Maggiori informazioni sono disponibili alla pagina http://www.spotify.com. L’applicazione Spotify è disponibile per gli smartphone compatibili. Per informazioni aggiornate sulla compatibilità, visitare la pagina https://support.spotify.com/. Per utilizzare Spotify durante la guida, per prima cosa scaricare la app Spotify sull’iPhone. È possibile effettuare il download da iTunes App Store. Scegliere un account gratuito o Premium a pagamento, all’interno della app o su spotify.com. Un account Premium offre molte più funzioni, come ad esempio l’ascolto offline. Importante

• Questo prodotto include il software Spotify soggetto a licenze di terze parti consultabili qui: www.spotify.com/connect/third-party-licenses.
• Per informazioni sui Paesi e sulle regioni in cui è possibile utilizzare Spotify, dare un’occhiata a https:// spotify.com/us/select-your-country/. Prima dell’uso, aggiornare il firmware dell’applicazione Spotify alla versione più recente. 1 Connettere l’unità con un dispositivo mobile.

• iPhone via USB (pagina 10) 2 Premere SRC/OFF per selezionare [SPOTIFY]. 3 Avviare l’applicazione Spotify sul dispositivo mobile e avviare la riproduzione. Operazioni di base È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 18). Scopo OperazioneSelezionare una traccia Premere o .Avanzamento o avvolgimento rapido Tenere premuto o .Sospendere/riprendere la riproduzione Premere BAND/. Spotify® Ascoltare Spotify- 15 -- 15 - Italiano NOTA Le operazioni disponibili variano in base al tipo di contenuti (brano/album/artista/playlist/radio) che si desidera riprodurre. NOTA Alcune funzioni di Spotify potrebbero non funzionare dall’unità. È possibile utilizzare l’unità dall’applicazione Pioneer ARC APP installata su un dispositivo iPhone/Android. In alcuni casi, è possibile controllare aspetti dell’applicazione utilizzando l’unità, quali selezione della sorgente, pausa e così via. Per dettagli sulle operazioni disponibili nell’applicazione, consultare la sezione di supporto dell’applicazione. Scopo Operazione Saltare una traccia Premere o . Cercare un brano da un elenco 1 Tenere premuto BASS per visualizzare l’elenco. 2 Ruotare la ghiera M.C. per selezionare la categoria desiderata, quindi premere per confermare. 3 Ruotare la ghiera M.C. per selezionare il file desiderato, quindi premere per confermare. La riproduzione si avvia. Sospendere/riprendere la riproduzione Premere 4/PAUSE. Pollice in su (solo per la radio) Premere 1/. Pollice in giù (solo per la radio) Premere 2/. Riproduzione casuale (solo per brano/ album/artista/playlist) Premere 5/. Riproduzione ripetuta (solo per brano/ album/artista/playlist) Premere 6/. Avviare un canale radio in base al brano attualmente riprodotto. 1 Tenere premuto 5/ per avviare una radio. 2 Premere la ghiera M.C..

• Questa funzione potrebbe non essere disponibile in base al brano selezionato. Memorizzare le informazioni sul brano attualmente riprodotto. Rimuovere le informazioni memorizzate. 1 Tenere premuto 3/S.Rtrv. Viene visualizzato [SAVE]/[UNSAVE]. 2 Premere la ghiera M.C.. Utilizzare Pioneer ARC APP- 16 - Italiano AVVERTENZA Non tentare di utilizzare l’applicazione durante la guida. Assicurarsi di uscire dalla strada e parcheggiare il veicolo in un luogo sicuro prima di tentare di utilizzare i comandi sull’applicazione. Per gli utenti iPhone Questa funzione è compatibile con iPhone (iPhone 5 o successivo) e iPod touch installati con iOS 8.0 o versioni successive. È possibile scaricare Pioneer ARC APP da iTunes App Store. Per gli utenti di dispositivi Android Questa funzione è compatibile con un telefono che esegue Android 4.1 fino a 7.1.2 e che supporta anche AOA (Android Open Accessory) 2.0. Tuttavia, la compatibilità dipende dallo smartphone. È possibile scaricare Pioneer ARC APP su Google Play™. NOTA Alcuni dispositivi Android collegati via AOA 2.0 potrebbero non funzionare correttamente o emettere suoni a causa del proprio software, indipendentemente dalla versione del sistema operativo. Quando si effettua un collegamento con un dispositivo Android

Premere la ghiera M.C. per visualizzare il menu principale. 2 Ruotare la ghiera M.C. per selezionare [SYSTEM], quindi premere per confermare. 3 Ruotare la ghiera M.C. per selezionare [ANDROID WIRED], quindi premere per confermare. 4 Ruotare la ghiera M.C. per selezionare [APP CONTROL], quindi premere per confermare. 5 Ruotare la ghiera M.C. per selezionare [P.APP AUTO ON], quindi premere per confermare. 6 Ruotare la ghiera M.C. per selezionare [ON], quindi premere per confermare. 7 Collegare l’unità con il dispositivo Android via USB. Pioneer ARC APP sul dispositivo Android si avvia automaticamente. NOTA Nel caso in cui l’applicazione Pioneer ARC APP non sia ancora stata installata sul dispositivo Android, viene visualizzato un messaggio che richiede di installare l’applicazione sul dispositivo Android. Selezionare [OFF] in [P.APP AUTO ON] per annullare il messaggio (pagina 22). Quando si effettua un collegamento con un iPhone

Collegare l’unità con l’iPhone via USB. Effettuare una connessione con Pioneer ARC APP- 17 -- 17 - Italiano 2 Premere SRC/OFF per selezionare qualsiasi sorgente. 3 Tenere premuta la ghiera M.C.. Pioneer ARC APP sull’ iPhone viene avviata. NOTA Se il collegamento non riesce, avviare Pioneer ARC APP sull’iPhone. 1 Premere SRC/OFF per selezionare [ANDROID]. Operazioni di base È possibile regolare diverse impostazioni nel menu principale. 1 Premere la ghiera M.C. per visualizzare il menu principale. 2 Ruotare la ghiera M.C. per selezionare una delle seguenti categorie, quindi premere per confermare.

• Impostazioni FUNCTION (pagina 18)

• Impostazioni AUDIO (pagina 20)

• Impostazioni SYSTEM (pagina 21)

• Impostazioni ILLUMINATION (pagina 23) 3 Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per confermare. Ascoltare musica su Android Scopo OperazioneSelezionare una traccia Premere o .Avanzamento o avvolgimento rapido Tenere premuto o . Sospendere/riprendere la riproduzione Premere 4/PAUSE. Sound retriever Premere 3/S.Rtrv. [1]: efficace per velocità di compressione basse[2]: efficace per velocità di compressione alte Impostazioni- 18 - Italiano Le voci del menu variano a seconda della sorgente. Impostazioni FUNCTION Voce del menu Descrizione S.FOLLOW [ON], [OFF] Cercare un altro ensemble che supporti il medesimo componente di servizio/stazione con una ricezione migliore. Nel caso in cui non sia possibile trovare un componente di servizio/ stazione alternativo o la ricezione rimane debole, l’unità passerà automaticamente a una trasmissione FM identica. SOFT LINK*1*2 [ON], [OFF] Se la ricezione del componente di servizio/ stazione ricevuto diventa debole, l’unità passa automaticamente a una stazione con trasmissione simile. PROGRAM TYPE [NEWS/INFO], [POPULAR], [CLASSICS], [OTHERS] Consente di visualizzare le informazioni sul tipo di programma. ENSEMBLE Consente di visualizzare l’elenco degli ensemble pertinenti. FM SETTING [TALK], [STANDARD], [MUSIC] Corrispondenza del livello della qualità audio con le condizioni del segnale di trasmissione del segnale di banda FM. (Disponibile solo con banda FM selezionata.) BSM Memorizzare automaticamente le sei stazioni più forti sui pulsanti numerici (da 1/ a 6/). REGIONAL [ON], [OFF] Limitare la ricezione ai programmi regionali specifici quando è selezionato AF (ricerca frequenze alternative). (Disponibile solo con banda FM selezionata.)- 19 -- 19 - Italiano LOCAL

Limitare la stazione di sintonizzazione in base alla potenza del segnale.

[DAB+RDS TA] Ricevere le informazioni correnti sul traffico per DAB e RDS (DAB ha la priorità), se disponibili. [RDS TA ONLY] Ricevere le informazioni correnti sul traffico solo per RDS, se disponibili. [TA OFF] Consente di disabilitare questa funzione.

[ON], [OFF] Consentire all’unità di risintonizzarsi su una frequenza differente fornendo la medesima stazione. (Disponibile solo con banda FM selezionata.) NEWS [ON], [OFF] Interrompere la sorgente attualmente selezionata con nuovi programmi. (Disponibile solo con banda FM selezionata.) SEEK [MAN], [PCH] Assegnare i pulsanti o per cercare le stazioni una a una (sintonizzazione manuale) o selezionare una stazione dai canali preimpostati. SAVE Memorizzare le informazioni sul brano attualmente riprodotto nell’elenco musicale in Spotify. UNSAVE Rimuovere le informazioni memorizzate in [SAVE]. S.RTRV [1] (efficace per velocità di compressione basse), [2] (efficace per velocità di compressione alte), [OFF] Potenziare l’audio compresso e ripristinare il suono completo. Voce del menu Descrizione USB iPod- 20 - Italiano *1 Disponibile solo nelle aree in cui viene supportata la funzione [SOFT LINK]. *2 Non disponibile quando la funzione [S.FOLLOW] è disattivata. AUDIO BOOK [FASTER], [NORMAL], [SLOWER] Modificare la velocità di riproduzione. (Non disponibile quando [CONTROL iPod] è selezionato nella modalità di controllo.) PAUSE Sospendere o riprendere la riproduzione. Impostazioni AUDIO Voce del menu Descrizione FADER*1 Regolare il bilanciamento dell’altoparlante anteriore e posteriore. BALANCE Regolare il bilanciamento dell’altoparlante destro e sinistro. EQ SETTING [SUPER BASS], [POWERFUL], [DYNAMIC], [NATURAL], [VOCAL], [VIVID], [CUSTOM1], [CUSTOM2], [FLAT] Selezionare una banda equalizzatore e il livello per un’ulteriore personalizzazione. Banda equalizzatore: [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ] Livello equalizzatore: da [+6] a [–6] Selezionare o personalizzare la curva di equalizzazione. [CUSTOM1] può essere importato separatamente per ogni sorgente. Tuttavia, ognuna delle seguenti combinazioni viene impostata automaticamente sulla stessa impostazione.

• USB, iPod, ANDROID, SPOTIFY e APP (iPhone) [CUSTOM2] è un’impostazione condivisa utilizzata per tutte le origini. LOUDNESS [OFF], [LOW], [MID], [HI] Compensare il suono chiaro a basso volume. SUB.W*2 [NOR], [REV], [OFF] Selezionare la fase del subwoofer. Voce del menu Descrizione iPod- 21 -- 21 - Italiano *1 Non disponibile quando [SUB.W/SUB.W] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagina 6). *2 Non disponibile quando [REAR/REAR] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL (pagina 6). *3 Non disponibile quando [OFF] è selezionato in [SUB.W]. È anche possibile accedere a questi menu quando l’unità è spenta.

Frequenza di cutoff: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Livello di output: da [–24] a [+6] Livello di pendenza: [–12], [–24] Il subwoofer emette solo le frequenze inferiori a quelle presenti nell’intervallo selezionato. BASS BOOST Da [0] a [+6] Selezionare il livello di incremento dei bassi. HPF SETTING Frequenza di cutoff: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Livello di pendenza: [–12], [–24] Dagli altoparlanti vengono emesse solo le frequenze superiori al cutoff del filtro passa alto (HPF). SLA Da [+4] a [–4] Regolare il volume del livello per ogni sorgente, fatta eccezione per FM. Ognuna delle seguenti combinazioni viene impostata automaticamente sulla stessa impostazione.

• USB, iPod, ANDROID, SPOTIFY e APP (iPhone) Impostazioni SYSTEM Voce del menu Descrizione LANGUAGE [ENG](Inglese), [РУС](Russo), [TUR](Turco) Selezionare la lingua per visualizzare le informazioni di testo di un file audio compresso. CLOCK SET Impostare l’orologio (pagina 5). 12H/24H [12H], [24H] Selezionare la notazione temporale. Voce del menu Descrizione- 22 - Italiano SCROLL SET [ONCE], [LOOP], [OFF] Selezionare il modo di scorrimento del testo nella finestra di visualizzazione. AUTO PI [ON], [OFF] Cercare una stazione differente con la medesima programmazione, anche se si utilizza una stazione preimpostata. AUX [ON], [OFF] Impostare su [ON] quando si utilizza un dispositivo ausiliario connesso all’unità. SPOTIFY [ON], [OFF] Impostare su [ON] quando si utilizza la funzione Spotify. MUTE MODE [MUTE], [20dB ATT], [10dB ATT] Disattivare o attenuare automaticamente l’audio quando dall’apparecchiatura con funzione Mute viene ricevuto un segnale. PW SAVE* [ON], [OFF] Ridurre il consumo della batteria. L’attivazione della sorgente è consentita solo se questa funzione è attiva. ANDROID WIRED [MEMORY], [APP CONTROL] Selezionare il metodo di connessione idoneo in base al dispositivo Android. P. AP P AU T O O N [ON], [OFF] Selezionare [ON] per avviare automaticamente Pioneer ARC APP quando all’unità è collegato un dispositivo Android mediante AOA. (Non disponibile quando [MEMORY] è selezionato in [ANDROID WIRED].) USB AUTO [ON], [OFF] Selezionare [ON] per passare automaticamente alla sorgente [USB] quando un dispositivo USB/ iPod è collegato all’unità. Selezionare [OFF] quando un dispositivo USB/ iPod è stato collegato all’unità solo per essere caricato. Voce del menu Descrizione- 23 -- 23 - Italiano

• [PW SAVE] è annullato se la batteria del veicolo è scollegata e dovrà essere riattivato una volta ricollegata la batteria. Quando [PW SAVE] è disattivato, in base ai metodi di connessione, l’unità può continuare a ricavare energia dalla batteria se l’interruttore di accensione del veicolo non dispone di una posizione ACC (accessorio). Impostazioni ILLUMINATION Voce del menu Descrizione DIM SETTING [SYNC CLOCK], [MANUAL] Selezionare il modo con cui cambiare la luminosità del display. BRIGHTNESS Da [1] a [10] Cambiare la luminosità del display. La gamma di impostazioni disponibili varia in base a [DIM SETTING].- 24 - Italiano Il display torna automaticamente alla visualizzazione normale.

• Non è stata effettuata alcuna operazione per circa 30 secondi. –Eseguire un’operazione. Il range della riproduzione ripetuta cambia in maniera inattesa.

• In base al range di riproduzione ripetuta, il range selezionato può cambiare quando viene selezionata un’altra cartella o traccia o durante l’avanzamento/riavvolgimento rapido. –Selezionare nuovamente il range di riproduzione ripetuta. Una cartella secondaria non viene riprodotta.

• Non è possibile riprodurre le cartelle secondarie quando è selezionato [FLD] (ripetizione cartella). –Selezionare un altro range di riproduzione ripetuta. Il suono è intermittente.

• Si sta utilizzando un dispositivo, come ad esempio un cellulare, che può provocare interferenze audio. –Allontanare dall’unità i dispositivi elettronici che possono causare interferenze. Comuni AMP ERROR

• Unità non funzionante o collegamento altoparlante errato.

• Il circuito protettivo è attivato. –Verificare il collegamento degli altoparlanti. –Posizionare l’interruttore di accensione su OFF e nuovamente su ON. Se il messaggio rimane, contattare il rivenditore o una Stazione di servizio Pioneer per ottenere assistenza. NO XXXX (NO TITLE, a esempio)

• Non sono presenti informazioni di testo incorporate. –Accendere il display o riprodurre un altro file o traccia. Tuner DAB ANTENNA ERROR

• Il collegamento dell’antenna è errato. –Verificare il collegamento dell’antenna. –Posizionare l’interruttore di accensione su OFF e nuovamente su ON. Se il messaggio rimane, contattare il rivenditore o una Stazione di servizio Pioneer per ottenere assistenza. Dispositivo USB/iPod FORMAT READ

• Può verificarsi un ritardo tra l’inizio della riproduzione e il momento in cui si inizia a udire il suono. –Attendere che il messaggio scompaia e ascoltare l’audio. NO AUDIO

• Non sono presenti brani. –Trasferire i file audio al dispositivo USB ed effettuare la connessione.

• Il dispositivo USB connesso ha la sicurezza abilitata. –Attenersi alle istruzioni del dispositivo USB per disattivare la sicurezza. Informazioni aggiuntive Risoluzione dei problemi Messaggi di errore- 25 - Italiano SKIPPED

• Il dispositivo USB connesso contiene file protetti da DRM. –I file protetti vengono ignorati. PROTECT

• Tutti i file sul dispositivo USB connesso hanno il DRM incorporato. –Sostituire il dispositivo USB.

• Il dispositivo USB connesso non è supportato dall’unità. –Scollegare il dispositivo e sostituirlo con un dispositivo USB compatibile. HUB ERROR

• Il dispositivo USB connesso mediante un hub USB non è supportato dall’unità. –Collegare il dispositivo USB direttamente all’unità utilizzando un cavo USB. CHECK USB

• Il connettore USB o il cavo USB ha subito un corto circuito. –Verificare che il connettore USB o il cavo USB non siano impigliati in qualcosa o danneggiati.

• Il dispositivo USB collegato consuma più della quantità di energia massima consentita. –Scollegare il dispositivo USB e non utilizzarlo. Posizionare l’interruttore di accensione su OFF e nuovamente su ACC o ON. Collegare solo dispositivi USB conformi. ERROR-19

• Comunicazione non riuscita. –Effettuare una delle seguenti operazioni, quindi tornare alla sorgente USB.

• Scollegare il dispositivo USB.

• Passare a una sorgente diversa.

• Errore iPod. –Scollegare il cavo dall’iPod. Una volta visualizzato il menu principale dell’iPod, ricollegare e reimpostare l’iPod. ERROR-23

• Il dispositivo USB non è formattato correttamente. –Formattare il dispositivo USB con FAT12, FAT16 o FAT32. ERROR-16

• La versione firmware dell’iPod è obsoleta. –Aggiornare la versione iPod.

• Errore iPod. –Scollegare il cavo dall’iPod. Una volta visualizzato il menu principale dell’iPod, ricollegare e reimpostare l’iPod. STOP

• Nell’elenco corrente non sono presenti brani. –Selezionare un elenco che contenga dei brani. NOT FOUND

• Nessun brano correlato. –Trasferire i brani all’iPod. APP

• L’applicazione non è ancora in esecuzione. –Utilizzare il dispositivo mobile per avviare l’applicazione. Spotify CHECK APP

• Connessione all’applicazione Spotify non riuscita. –Attenersi alle istruzioni visualizzate sullo schermo.- 26 - Italiano Dispositivo di archiviazione USB

• Le connessioni via hub USB non sono supportate.

• Fissare saldamente il dispositivo di archiviazione USB prima di guidare. Non lasciar cadere il dispositivo di archiviazione USB sul pavimento, in quanto potrebbe incastrarsi sotto il pedale del freno o dell’acceleratore.

• In base al dispositivo di archiviazione USB, potrebbero verificarsi i seguenti problemi. – Le operazioni possono variare. – Il dispositivo di archiviazione potrebbe non essere riconosciuto. – I file potrebbero non essere riprodotti correttamente. – Il dispositivo può causare interferenze audio durante l’ascolto della radio. iPod

• Non lasciare l’iPod in luoghi con temperature elevate.

• Fissare saldamente l’iPod durante la guida. Non lasciar cadere l’iPod sul pavimento, in quanto potrebbe incastrarsi sotto il pedale del freno o dell’acceleratore.

• Le impostazioni dell’iPod, come ad esempio equalizzatore e ripetizione della riproduzione, cambiano automaticamente quando l’iPod è collegato all’unità. Una volta scollegato l’iPod, tali impostazioni tornano alle impostazioni originali.

• Il testo incompatibile salvato sull’iPod non verrà visualizzato dall’unità.

• Per il nome cartella o per il nome file, è possibile visualizzare solo i primi 32 caratteri (inclusa l’estensione del file).

• L’unità potrebbe non funzionare correttamente in base all’applicazione utilizzata per decodificare i file WMA.

• Potrebbe verificarsi un leggero ritardo all’avvio della riproduzione dei file audio incorporati con i dati immagine o dei file audio memorizzati su un dispositivo USB con numerose gerarchie di cartelle. ATTENZIONE

• Pioneer non può garantire la compatibilità con tutti i dispositivi di archiviazione di massa USB e non si assume alcuna responsabilità per eventuali perdite di dati su lettori multimediali, smartphone o altri dispositivi durante l’utilizzo del prodotto.

• Non lasciare i dischi o un dispositivo di archiviazione USB in luoghi soggetti a temperature elevate. File WMA File MP3 Linee guida di gestione Compatibilità audio compresso Estensione file .wmaVelocità di trasmissioneDa 48 kbps a 320 kbps (CBR), da 48 kbps a 384 kbps (VBR)Frequenza di campionamento32 kHz, 44,1 kHz, 48 kHz Windows Media™ Audio Professional, Compressione dati senza perdita, Voce/Streaming DRM/Streaming con videoNon compatibileEstensione file .mp3- 27 - Italiano File WAV

• I formati file WAV non possono essere collegati via MTP. File AAC Dispositivo USB

• Potrebbe verificarsi un leggero ritardo all’avvio della riproduzione dei file audio su un dispositivo di archiviazione USB con numerose gerarchie di cartelle. L’unità supporta solo i seguenti modelli di iPod. Le versioni precedenti potrebbero non essere supportate. Realizzato per –iPod touch (dalla 1° alla 6° generazione) –iPod classic –iPod nano (dalla 3° alla 7° generazione) –iPhone 6s – iPhone 6s Plus –iPhone 6 –iPhone 6 Plus –iPhone 5s –iPhone 5c –iPhone 5 –iPhone4s –iPhone4 –iPhone3GS –iPhone3G –iPhone

• Le operazioni possono variare in base alla generazione e/o alla versione del software dell’iPod.

• Gli utenti iPod con connettore Lightning devono utilizzare il cavo da Lightning a USB (in dotazione con l’iPod).

• Gli utenti dell’iPod con Dock Connector devono utilizzare CD-IU51. Per dettagli, consultare il rivenditore.

• Fare riferimento ai manuali dell’iPod per ottenere informazioni sulla compatibilità di file/formato. Velocità di trasmissione Da 8 kbps a 320 kbps (CBR), VBR Frequenza di campionamento Da 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz per enfasi) Versione tag ID3 compatibile 1.0, 1.1, 2.2, 2.3, 2.4 (la versione tag ID3 2.x ha la priorità sulla versione 1.x.) Playlist M3u Non compatibile MP3i (MP3 interattivo), mp3 PRO Non compatibile Estensione file .wav Bit di quantizzazione 8 e 16 (LPCM) Frequenza di campionamento Da 16 kHz a 48 kHz (LPCM) Formato compatibile AAC codificato da iTunes Estensione file .m4a Frequenza di campionamento Da 11,025 kHz a 48 kHz Velocità di trasmissione Da 16 kbps a 320 kbps, VBR Compressione dati senza perdita Apple Non compatibile File AAC acquistato da iTunes Store (estensione file .m4p) Non compatibile Gerarchia cartella riproducibile Fino a otto livelli (una gerarchia pratica presenta meno di due livelli). Cartelle riproducibili Fino a 500 File riproducibili Fino a 15 000 Riproduzione di file protetti da copyright Non compatibile Dispositivo USB partizionato È possibile riprodurre solo la prima partizione. Compatibilità iPod- 28 - Italiano
• Audiolibri, Podcast: compatibile ATTENZIONE Pioneer declina ogni responsabilità per la perdita di dati sull’iPod, anche se i dati vengono persi durante l’utilizzo dell’unità.Con questa unità, l’utente non può assegnare numeri di cartella e specificare le sequenze di riproduzione. La sequenza di file audio dipende dal dispositivo collegato.Notare che i file nascosti in un dispositivo USB non possono essere riprodotti. Esempio di gerarchia iTunesApple ed iTunes sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti ed in altri Paesi. WMA Windows Media è un marchio di fabbrica o marchio di fabbrica depositato della Microsoft Corporation negli Stati Uniti ed in altri paesi.Questo prodotto include tecnologie di proprietà della Microsoft Corporation e non è utilizzabile senza licenza della Microsoft Licensing, Inc.iPhone, iPod e LightningL’uso del logo Made for Apple indica che un accessorio è stato progettato per essere collegato specificatamente al prodotto Apple identificato dal logo ed è stato certificato dallo sviluppatore per soddisfare gli standard di prestazioni Apple. Apple non è responsabile per il funzionamento del dispositivo o della sua conformità con gli standard normativi e di sicurezza.Nota: l’uso di questo accessorio con un prodotto Apple può interessare le prestazioni wireless.iPhone, iPod, iPod classic, iPod nano, iPod touch e Lightning sono marchi di Apple Inc., registrati negli USA e in altri paesi.Google™, Google Play, AndroidGoogle, Google Play e Android sono marchi di Google LLC.Spotify®SPOTIFY e il logo Spotify sono marchi registrati di Spotify AB. Sono necessari dispositivi digitali mobili compatibili e abbonamento premium, ove disponibili, vedere https://www.spotify.com. Generali Alimentazione: 14,4 V CC (da 10,8 V a 15,1 V consentiti)Sistema di messa a terra: tipo negativoConsumo di corrente massimo: 10,0 ADimensioni (L × A × P): DIN Telaio: 178 mm × 50 mm × 165 mmTestata: 188 mm × 58 mm × 17 mm Telaio: 178 mm × 50 mm × 165 mm Sequenza di file audio Copyright e marchio CartellaFile audio compresso a : sequenza di riproduzioneDa 01 a 05: numero cartella Specifiche- 29 - Italiano Testata: 170 mm × 46 mm × 17 mm Peso: 0,7 kg Audio Potenza massima:

• 50 W × 4 canali/4 Ω (senza subwoofer)

• 50 W × 2 canali/4 Ω + 70 W × 1 canale/2 Ω (per il subwoofer) Potenza continua: 22 W × 4 (da 50 Hz a 15 000 Hz, 5 % THD, 4 Ω di carico, entrambi i canali pilotati) Impedenza di carico: 4 Ω (da 4 Ω a 8 Ω consentiti) Livello di output massimo tensione preout: 2,0 V Profilo loudness: +10 dB (100 Hz), +6,5 dB (10 kHz) (volume: –30 dB) Equalizzatore (equalizzatore grafico a 5bande): Frequenza: 80 Hz/250 Hz/800 Hz/ 2,5 kHz/8 kHz Campo di equalizzazione: ±12 dB (passo 2 dB) Subwoofer (mono): Frequenza: 50 Hz/63 Hz/80 Hz/ 100 Hz/125 Hz/160 Hz/200 Hz Pendenza: –12 dB/oct, –24 dB/oct Guadagno: da +6 dB a –24 dB Fase: normale/inversa USB Specifica standard USB: USB 2.0 full speed Alimentazione massima: 1 A USB Protocollo: MSC (Mass Storage Class) MTP (Media Transfer Protocol) AOA (Android Open Accessory) 2.0 File system: FAT12, FAT16, FAT32 Formato di decodifica MP3: MPEG-1 e 2 Audio Layer 3 Formato di decodifica WMA: ver. 7, 8, 9, 9.1,
