Tipo di prodotto	Orologio da polso al quarzo
Marca	Candino
Modello	C4698
Categoria	Orologio cronografo
Movimento	Quarzo analogico
Display	Analogico con lancette per ore, minuti, secondi, data e tre contatori (secondi al centro, minuti a ore 9, ore a ore 6)
Funzioni principali	Cronografo (Start/Stop/Ripristino, Totalizzazione, Tempi intermedi), Correzione rapida della data, Regolazione dell'ora e della data
Cronografo	Misura fino a 12 ore; precisione al 1/10 di secondo; pulsanti A (avvio/arresto) e B (azzeramento)
Correzione rapida della data	Tramite corona in posizione II
Regolazione dell'ora	Corona in posizione III; possibilità di regolare al secondo
Regolazione dopo cambio pila	Procedura specifica con azzeramento delle lancette del cronografo
Alimentazione	Pila per orologio standard (tipo SR626SW o equivalente)
Autonomia stimata	Circa 2-3 anni in base all'utilizzo
Impermeabilità	30 metri (resistente a schizzi d'acqua ma non all'immersione)
Materiale della cassa	Acciaio inossidabile
Materiale del vetro	Vetro minerale
Cinturino	Pelle o metallo a seconda della versione
Dimensioni della cassa	Circa 42 mm di diametro
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare il contatto con prodotti chimici
Sicurezza	Seguire le istruzioni per lo smaltimento di pile e componenti elettronici
Ricambi e riparabilità	Contattare un centro di assistenza autorizzato Candino per qualsiasi intervento
Informazioni generali	Conforme alla normativa RAEE; raccolta differenziata a fine vita

Domande frequenti - C4698 Candino

Come regolare l'ora sul mio orologio Candino C4698?

Estrarre la corona in posizione III (la lancetta dei secondi si ferma). Ruotare la corona fino a visualizzare l'ora desiderata. Per una regolazione al secondo, estrarre la corona quando la lancetta dei secondi è a 60, quindi ripremerla esattamente all'ora desiderata.

Come utilizzare la funzione cronografo?

Premere il pulsante A per avviare la cronometria. Premere di nuovo A per fermare. Leggere i contatori dei secondi al centro, dei minuti a ore 9 e delle ore a ore 6. Premere il pulsante B per azzerare le lancette.

Come eseguire una cronometria con totalizzazione?

Premere A per avviare (1), premere A per fermare (2), premere A per riavviare (3), e premere A per fermare definitivamente (4). Il cronometro totalizza i tempi. Premere B per azzerare.

Come cronometrare tempi intermedi?

Premere A per avviare (1). Premere B per visualizzare il tempo intermedio (2); la cronometria continua in sottofondo. Premere di nuovo B per tornare al tempo corrente (3). Fermare con A (4) e azzerare con B (5).

Come correggere rapidamente la data?

Estrarre la corona in posizione II (l'orologio continua a funzionare). Ruotare la corona fino a visualizzare la data desiderata. Riportare la corona in posizione I.

Cosa fare se le lancette del cronografo non sono a zero?

Estrarre la corona in posizione III. Premere contemporaneamente i pulsanti A e B per almeno 2 secondi per attivare la modalità di correzione. Utilizzare A per regolare ogni lancetta passo passo o in continuo, e B per passare alla lancetta successiva. Riportare la corona in posizione I per terminare.

Come regolare data e ora dopo un cambio pila?

Estrarre la corona in posizione II, ruotare per visualizzare il giorno prima della data attuale. Estrarre quindi la corona in posizione III, ruotare per visualizzare la data attuale, quindi continuare per regolare l'ora rispettando il ciclo di 24 ore. Riportare la corona in posizione I.

Quale pila viene utilizzata e come cambiarla?

L'orologio utilizza una pila di tipo SR626SW o equivalente. Si consiglia di far cambiare la pila da un orologiaio autorizzato per garantire l'impermeabilità.

Il mio orologio è impermeabile?

Sì, è impermeabile fino a 30 metri (3 ATM). Resiste a schizzi d'acqua e pioggia, ma non è adatto per immersioni o nuoto.

Come mantenere il mio orologio Candino C4698?

Pulirlo con un panno morbido e asciutto. Evitare il contatto con solventi, profumi o prodotti chimici. Per una revisione, consultare un centro di assistenza autorizzato Candino.

MANUALE UTENTE C4698 Candino

MANUALE DI FUNZIONAMENTO

• Descrizione del quadrante e dei pulsanti di controllo 50
• Cronografo....51
• Regolazione dell'ora....56
• Regolazione rapida della data....57
• Regolare data/ora dopo aver cambiato la batteria....58

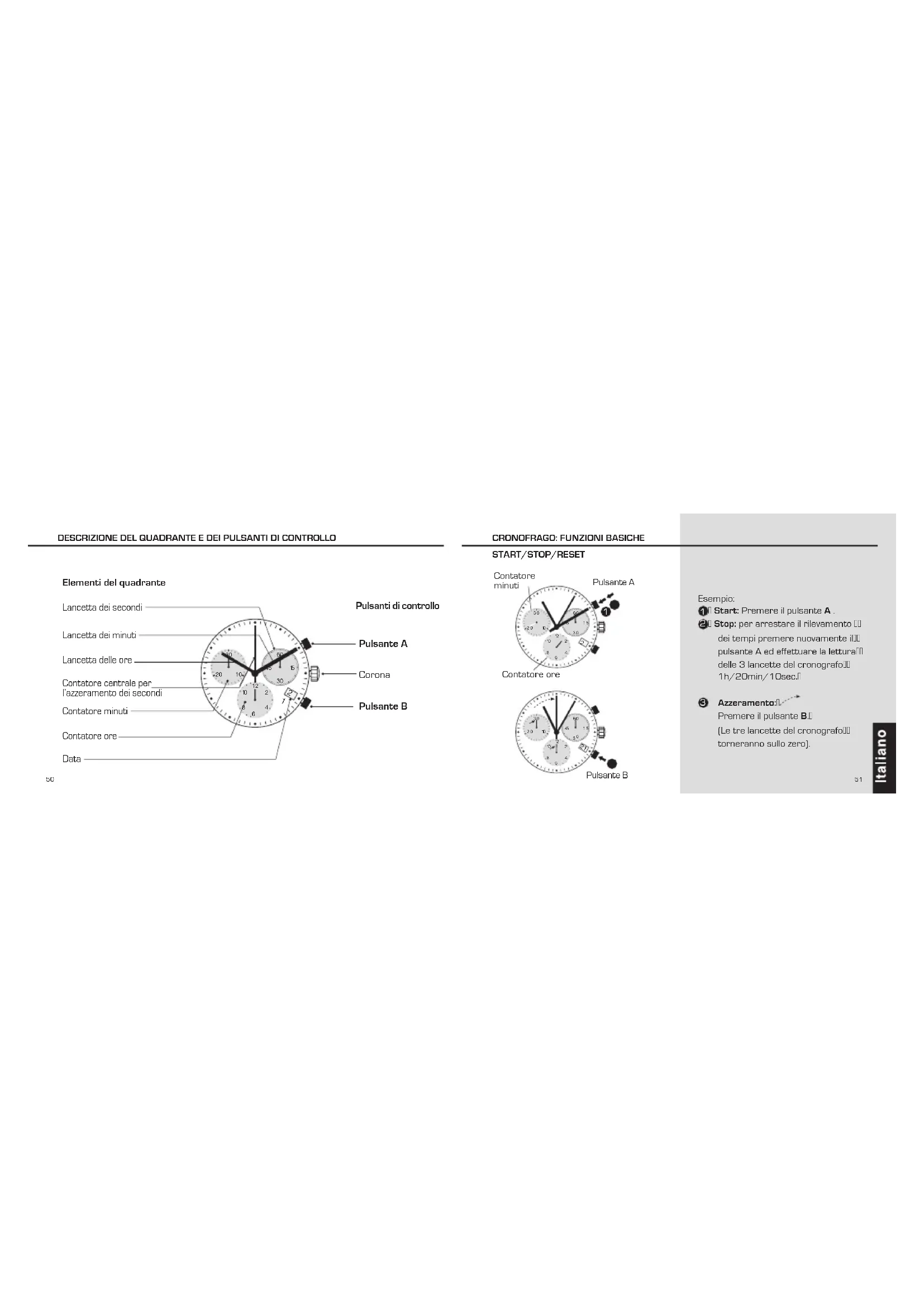

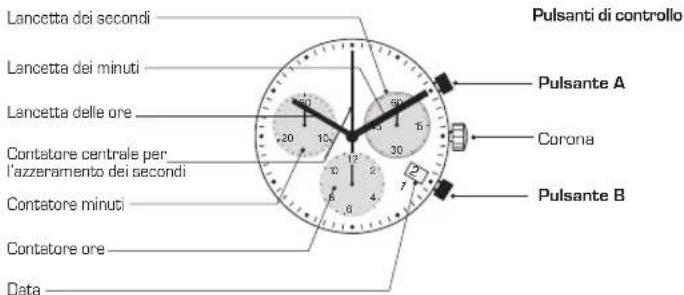

DESCRIZIONE DEL QUADRANTE E DEI PULSANTI DI CONTROLLO

Elementi del quadrante

Pulsanti di controllo Lancetta dei secondi Lancetta dei minuti Lancetta delle ore Contatore centrale per l'azzeramento dei secondi Contatore minuti Contatore ore Data Pulsante A Corona Pulsante B

50

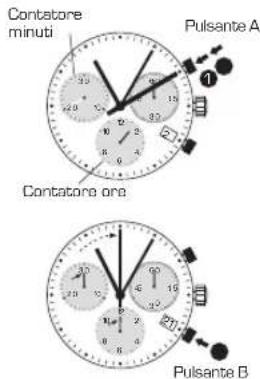

CRONOFRAGO: FUNZIONI BASICHE

START/STOP/RESET

Contatore minuti Pulsante A Contatore ore Pulsante B

Esempio:

1 Start: Premere il pulsante A
2 Stop: per arrestare il rilevamento in dei tempi premere nuovamente i cci pulsante A ed effettuare la lettura in delle 3 lancette del cronografo in 1h/20min/10sec.
⑧ Azzeramento:

Premere il pulsante B.11

(Le tre lancette del cronografo) torneranno sullo zero).

51

CRONOGRAFO:

TEMPO CUMULATIVO
Contatore minuti
Pulsante A

52

Esempio:

1 Start: [Inizio rilevazione].

② Stop: [p.es 15 min 5 sec dopo 1].

3 Restart: [ripresa rilevazione].

- 4* Stop: [p.es 13 min 5 sec dopo ⑤]

- 28 min 10 sec

(Viene visualizzata la rilevazione del tempo cumulativo)

5 Reset:

Le tre lancette del cronografo tomeranno. Il sullo zero.

Notare:

* Dopo 4, è possibile continuare ad. accumulare i tempi premendo il 1 Pulsante A. [Restart/Stop, Restart/Stop,...]

CRONOGRAFO:

TEMPI INTERMEDI
Contatore minuti
Pulsante A

Contatore ore
Pulsante B

Pulsante B

Esempio:

① Start: [Inizio rilevazione tempo].
② Visualizzazione tempo intermedio: p.es. 10 min, 10 sec. [intanto il] cronografo continua a rilevare il tempo
⑤ Calcolare il tempo rilevato:
(le tre lancette del cronografo avanzano) velocemente durante la rilevazione del tempo).
4 Stop: [Viene visualizzata la rilevazione finale]
5 Azzerare:
Le tre lancette del cronografo([torneranno sullo zero]).

Notare:

* Dopo 3, si possono visualizzare III ulteriori tempi intermedi premendo II il pulsante B (visualizzazione tempoII intermedio/calcolo tampo rilevato...)

53

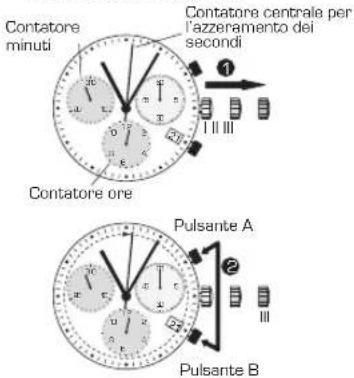

REOGLARE LA LANCETTE DEL

CRONOGRAFO SULLO ZERO

Contatore minuti Contatore centrale per l'azzeramento dei secondi Contatore ore Pulsante A Pulsante B

54 55

Esempio:

Una o più lancette del cronografo non sono nella posizione corretta sullo zero e devono essere regolate (p.es. a seguito del cambio della bateria).

1 Estrarre la corona in posizione III (tutte T e 3 le lancette del cronografo possono I essere correttamente posizionate sullo zero, o meno).
2 Mantenere i pulsanti A e B premuti II simultaneamente per almeno 2 secondi (il contatore centrale per l'azzeramento I dei secondi gira a 360° → la modalità II di correzione è attivata).

↓ Regolare il cantatore centrale per l'azzeramento dei secondi
Un solo step: A 1 x corto
↓ Continuo: A lungo
Regolare la lancetta seguente B
Regolare la lancetta del contatore delle ore (posizione 6h)
Un solo step: A 1 x corto
↓ Continuo: A lungo
Regolare la lancetta seguente B
Regolare la lancetta del contatore dei minuti (posizione 9h)
Un solo step: A 1 x corto
↓ Continuo: A lungo
③ Spingere la corona in posizione I La regolazione delle lancette del cronografo è terminata (può essere effettuata il qualsiasi momento).

REGOLAZIONE DELL'ORA

Lancetta dei secondi 1 2 I I II

58

1* [Estrarre la corona in posizione III] (['orologio si ferma]).
2 Ruotare la corona fino ad ottenere III l'ora corretta 08:45.III
3* Spingere la corona in posizione I.

Notare:

*Per regolare il secondo esatto.
l'operazione ① deve essese effettuata ② quando la lancetta dei secondi è in ③ posizione "60" (1)
Una volta regolate la lancette dell'ora e ④ dei minuti spingere la corona in posizione.
⑤ al secondo esatto.

REGOLAZIONE RAPIDA DELLA DATA

① [Estrare la corona in posizione II] [l'orologio continua a funzionare].
2 Ruotare la corona fino ad ottenere la data corretta 1.
③ Spingere la corona in posizione I.

Notare

Cambiando la data fra le 9 e le 12 postmeridiane, la data deve essere impostata al giorno seguente.

57

REGOLARE DATA / ORA DOPO

AVER CAMBIATO LA BATTERIA

Esempio:

- Data/ora sull'orologio: 17 /01:25

- Data/ora attuali: 420:30

1 Estrarre la corona in posizione III (l'orologio continua a funzionare).
② Ruotare la corona fino a visualizzare "Il ladata di ieri 3 .

Lancetta dei

secondi

⑧ * Estrarre la corona in posizione IIIIII (l'orologio si ferma).
4 Ruotare la corona fino ad ottenere la T data corretta 4.1
5**Continuare a ruotare la corona fino 10 ad ottenere l'ora corretta 8:30 p.m.7
Spingere la corona in posizione I.

Notare:

* Per regolare l'orologio al secondo essatto vedere i capitolo dal titolo "regolazione dell'ora".
**Notare che l'orologio utilizza illu formato a 12 ore ossia a.m./p.m.

59

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da assemblaggi elettrici ed elettronici, i prodotti d'orologeria ormai inutilizzabili devono essere raccolti separatamente per consentirne il trattamento. In qualsiasi nostro punto vendita o punto di raccolta autorizzato troverà gli appositi contenitori per lo smaltimento dei componenti del Suo orologio al quarzo. La raccolta differenziata, il trattamento, la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell'ambiente ed alla produzione della nostra salute.
