| Tipo di prodotto | Deumidificatore |
| Marca | Easy Home |
| Modello | LE 2017 |
| Alimentazione | 220–240 V ~ 50 Hz |
| Potenza nominale | 350 W (a 27 °C, 60 % UR) |
| Potenza massima | 420 W (a 32 °C, 90 % UR) |
| Corrente nominale | 1,86 A |
| Corrente massima | 2,12 A |
| Classe di protezione | I |
| Fluido refrigerante | R134a / 90 g |
| Capacità di deumidificazione | 20 L/giorno (30 °C, 80 % UR) / 10 L/giorno (27 °C, 60 % UR) |
| Capacità del serbatoio | 5,5 L |
| Temperatura di funzionamento | 5 °C a 35 °C |
| Peso netto | Circa 14,5 kg |
| Fusibile | AC 250 V, 3,15 A |
| Funzioni | Modalità normale, modalità asciugabiancheria, modalità ventilazione, timer 0–24 h, sbrinamento automatico |
| Indicatore LED | Pannello LED a colori: blu (<50 % UR), verde (50–70 % UR), rosso (>70 % UR) |
| Collegamento continuo | Sì, tramite tubo (diametro interno ~10 mm) |
| Filtro | Filtro in schiuma lavabile (pulizia ogni 2 settimane) |
| Accessori forniti | Ruote di trasporto, serbatoio dell'acqua, carta di garanzia, manuale |
| Manutenzione | Pulire regolarmente il serbatoio e il filtro; non immergere in acqua |
| Sicurezza | Arresto automatico serbatoio pieno, sbrinamento automatico, protezione contro il surriscaldamento |
Domande frequenti - LE 2017 Easy Home
Domande degli utenti su LE 2017 Easy Home
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Deumidificatore in formato PDF gratuitamente! Trova il tuo manuale LE 2017 - Easy Home e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LE 2017 del marchio Easy Home.

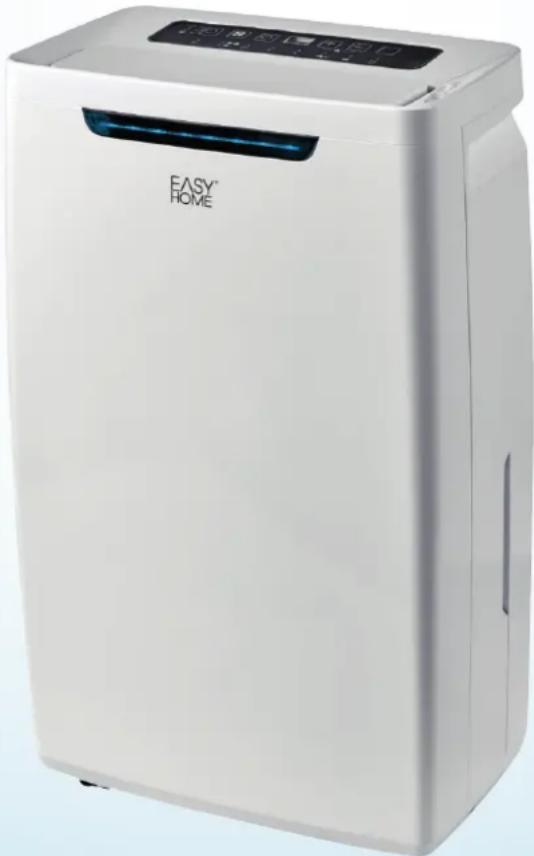

MANUALE UTENTE LE 2017 Easy Home
Déshumidificateur d'air | Deumidificatore dell'aria
Deutsch.....06
Français ....29
Italiano ....53
Con i codici QR si arrivava velocemente e migliorante all'obiettivo
Non importa se abbiate bisogno di informazioni sul prodotto, pezzi di ricambio o accessori, se cerchiate dati sulla garanzia del produttore o punti di assistenza o desiderate visualizzare comodamente un video esplicativo, con i nostri codici QR trovate tutto cui che vi serve con semplicità.
Che cosa sono i codici QR?
Codici QR (QR = Quick Response) sono codici grafici che vengono letti con l'ausilio della camera dello smartphone e ad esempio contengono un link a un site internet o i dati di fatto.
Il vostovantaggio: nessuna necessità di digitare indirizzi internet o dati di contatto!
Ecco come funziona
Per scansionare il codice QR è necessario solo uno smartphone, unlettore di codici QR installato e una connessione Internet. Unlettore di codici QR è in genere disponibile Gratisamente nell'App Storedel vosto smartphone.
Provare ora
Con lo smartphone Fate la scansione del seguente codice QR e troverete maggiori informazioni sul nuovo prodotto ALDI appena acquistato.
Il vostro portale di assistenza ALDI
Tutte le informazioni di cui sopra sono disponibili.
anche in Internet nel portale di assistenza ALDI al link
www.aldi-service.ch.
Durante l'esecuzione dellettore di codici QR dipendentelemente alla vostra tariffa si possono verificareosti per la connessione Internet.
Sommario
Panorama prodotto 4
Dotazione/Parti dell'apparecchio 54
In generale 55
Leggere e conservare le istruzioni per l'uso 55
Descrizione pittogrammi 55
Sicurezza 56
Utilizzo conforme alla destinazione d'uso. 56
Note relative alla sicurezza 56
Installazione e montaggio 61
Prima diutilizzare l'apparecchio per la prima volta 61
Uso 62
Funzione timer 63
Modalità di funzionamento 64
Uso dell'apparecchio 67
Manutenzione, pulizia e cura 71
Guasti e risoluzione 73
Dati tecnici 74
Dichiarazione di conformità 75
Smaltimento 75
Smaltire l'imballaggio 75
Smaltire apparecchio esausto .75

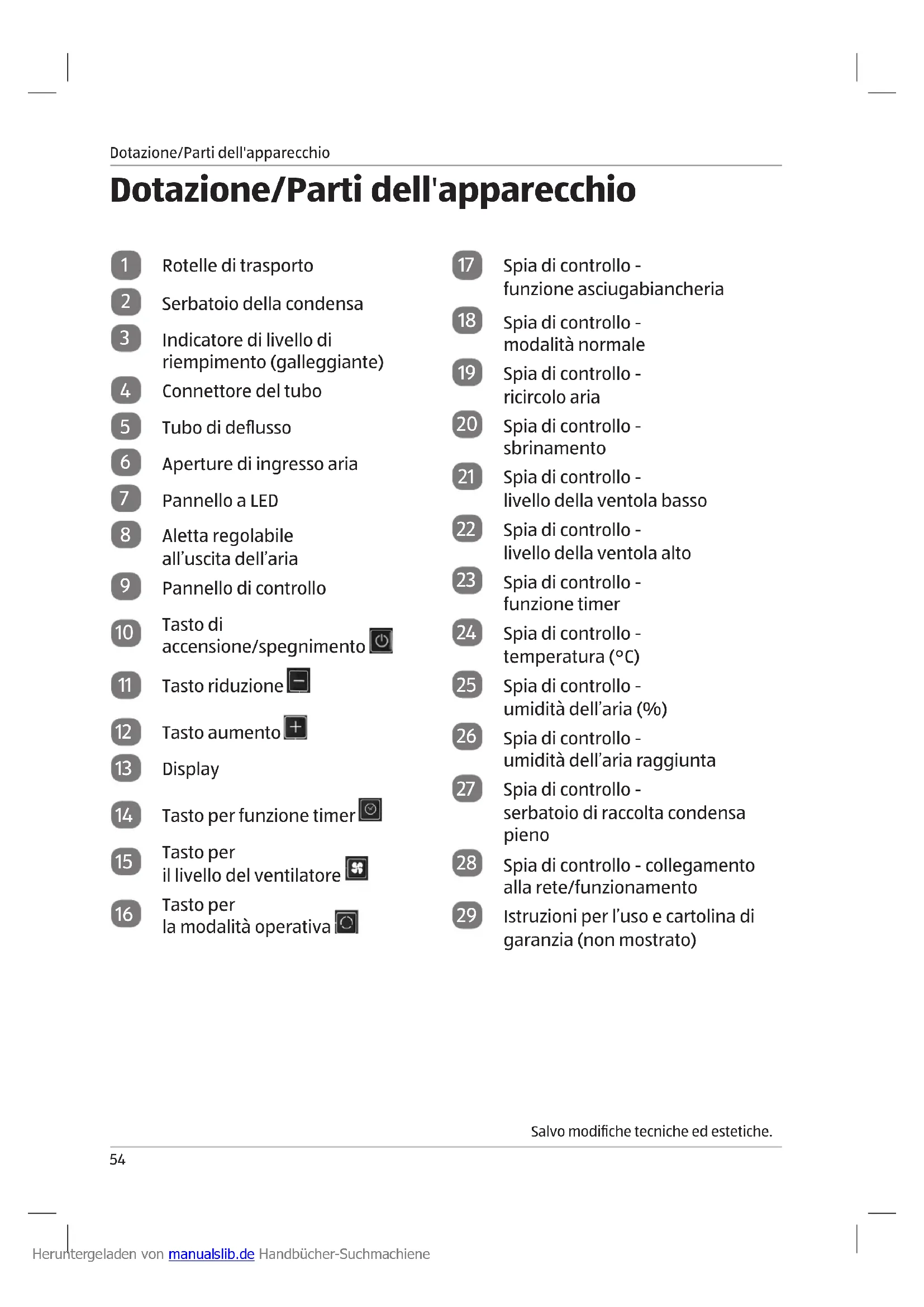

Dotazione/Parti dell'apparecchio
1 Rotelle di trasporto
2 Serbatoio della condensa
3 Indicatore di livello di riempimento (galleggiante)
4 Connettore del tubo
5 Tubo di deflusso
6 Aperture di ingresso aria
7 Pannello a LED
8 Aletta regolabile all'uscita dell'aria
9 Pannello di controllo
10 Tasto di accensione/spegnimento
11 Tasto riduzione
12 Tasto aumento
13 Display
14 Tasto per funzione timer
15 Tasto per il livello del ventilatore
16 Tasto per la modalità operativa
Spia di controllo - funzione asciugabiancheria
18 Spia di controllo - modalità normale
19 Spia di controllo - ricircolo aria
20 Spia di controllo - sbrinamento
21 Spia di controllo - livello della ventola basso
22 Spia di controllo - livello della ventola alto
23 Spia di controllo - funzione timer
24 Spia di controllo - temperatura (^)
25 Spia di controllo - umidità dell'aria (%)
26 Spia di controllo - umidità dell'aria raggiunta
27 Spia di controllo - serbatoio di raccolta condensa pieno
28 Spia di controllo - collegamento alla rete/funzionamento
29 Istruzioni per l'uso e cartolina di garanzia (non molto)
Salvo modifiche tecniche ed estetiche.
In generale
Leggere e conservare le istruzioni per l'uso
Le presenti istruzioni per l'uso si riferiscono al presente deumidificatore dell'aria. Contengono importanti informazioni sulla messa in funzione e l'impiego.
Prima di mettere in funzione il deumidificatore dell'aria leggere attenta-mente le istruzioni per l'uso, in particolar modo le note relative alla sicurezza. Il mancato rispetto delle presenti istruzioni per l'uso cui provocare ferimenti gravi o danni al deumidificatore dell'aria.
Le istruzioni per l'uso sono basate su norme e regolamenti in vigore all'interno dell'Unione Europea. All'estero prestare attenzioneanche a dispositionsi e leggi specifiche del Paese.
Conservare le istruzioni per l'uso per utilizzi futuri. In caso di cessione del deumidificatore dell'aria a terzi, consegnareanche le istruzioni per l'uso.
Descrizione Pittogrammi
Nelle istruzioni per l'uso, sul deumidificatore dell'aria e sull'imballaggio sono riportati i seguenti simboli e le seguenti parole d'avertimento.
Importante avertenze sono contrassegnate con questo significolo.
Si riferisce a danni alle persone
Si riferisce a danni alle cose
Con questo significato sono contrassegnate informazioni importanti.
Dichiarazione di conformità (vedi il capitolo "Dichiarazioni di conformità") I prodotti contrassegnati da questo simbolo soddisfano i requisiti delle direttive CE esistenti.
Il sigillo "Geprüfte Sicherheit" (a norma di sicurezza) del TÜV Rheinland conferma che questo deumidificatore dell'aria è sicuro per l'uso previsto. Il sigillo di controllo conferma la conformità di questo deumidificatore dell'aria alla normativa relativà alla sicurezza dei prodotti.
Questo significolo segnala le normative specifiche per lo smaltimento di vecchi apparentecchi (vedi il capitolo "Smaltimento").
Sicurezza
Utilizzo conforme alla destinazione d'uso
L'apparecchio è previsto esclusivamente per la deumidificazione di luoghi chiusi. Inoltre l'apparecchio non è destinato a impieghi industriali ma sostanto all'utilizzo in abitatazioni private. Qualsiasi altri utilizzato o modifica dell'apparecchio non è appropriata ed è in linea di principio proibita. Si declina agli responsabilità per eventuali danni derivanti da un uso non corretto o erroneo. Questo prodotto è classificato come apparecchio accessibile al pubblico generale.
Note relative alla sicurezza
AVVERTENZA!
Leggere e osservare tutte leindicazioni per la sicurezza riportate di seguito. La mancata osservanza comporta notevoli rischi di incidenti e lesioni e il pericolo di danni materiali e all'apparecchio.
Pericoli per bambini e persone con capacitée limitate
- L'apparecchio più essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza e/o inesperte solo se sorvegliati o informati in merito all'uso sicuro dell'apparecchio e ai pericoli consequenti.
-
La pulizia e la manutenzione da parte dell'utente non possono essere eseguiti da bambini, a meno che non abbiano almeno 8 anni e siano sorvegliati. L'apparecchio e la sua linea di collegamento vanno tenuti fuori alla portata dei bambini più piccoli di 8 anni.
-
I bambini non devono giocare con l'apparecchio. I bambini non conoscono i pericoli che possono derivare dall'uso di apparecchi elettrici. Per quello motivo l'apparecchio deve essere usato e conservato lontano alla portata dei bambini di età inferiore a 8 anni. Non lasciar pensolare il cavo di alimentazione per evitare di inciamparvi.
- Tenere il materiale di imballaggio fuori alla portata dei bambini - Pericolo di soffocamento!
Pericoli durante l'uso degli appearecchi elettrici
- Collegare l'apparecchio solo a una presa di corrente con lavoro di terra installata a norma, con tensione di rete come da targhetto identificativa.
- Assicurarsi che sia impostata la tensione corretta sul selezione di tensione. Informarsi se necessario presso le autorità competenti o i fornitori di energia in merito alla tensione della rete. Una regolazione errata può danneggiare l'apparecchio.
- In caso di danneggiamento del cavo di alimentazione, la sostituzione deve essere effettuata esclusivamente da un lavoratorio specializzato indicato dal costruttore per evitare pericoli di ferimento e incidenti nonché datti all'apparecchio.
- Le riparazioni devono essere eseguite solo da lavoratori specializzati e autorizzati. Le apparecchiature non riparate a regola d'arte sono pericolose per chi le utilizezza.
- Per evitare incidenti tenerere sempre sotto controlo l'apparecchio quando è in funzione.
- Per evitare incidenti, non collegare mai più elettrodomestici contemporaneamente (ad es. tramite una presa tripla) alla stessa presa con contatto di terra.
Sicurezza
- Non immershègere mai l'apparecchio nell'accua e non usarlo all'aperto, in quanto non può essere esposto alla pioggia né ad altri genere di umidità. - Pericolo di scossa elettrica!
- Se l'apparecchio dovesse cadere nell'acqua, staccare per prima casa la spina ed estrarre l'apparecchio dall'acqua! Dopodiché non rimettere in funzione l'apparecchio, ma farlo prima controllinga da un centro di assistenza autorizzato. Ciò valeanche in caso di danneggiamento del cavo di alimentazione o dell'apparecchio e di caduta dell'apparecchio. Pericolo di scossa elettrica!
- Staccare sempre la spina dalla presa di corrente quando non si usa l'apparecchio e prima di qualsiasi operazione di pulizia o in caso di problemi nel funzionamento! Non tirare mai il cavo di alimentazione! Pericolo di scossa elettrica!
- Fare attenzione a che il cavo di alimentazione o l'apparecchio non siano mai collocati su superfici calde o in prossimità di fonti di calorie. Sistemare il cavo di alimentazione in modo che non entri in contatto con oggetti bolenti o affiliati. Pericolo di scossa elettrica!
- Non piegare assolutamente il cavo di alimentazione e non avvolgerlo intorno all'apparecchio in quanto ciò potrebbe causare la rottura del cavo. Pericolo di scossa elettrica!
- Non usare l'apparecchio sul pavimento bagnato o con le mani bagnate o se l'apparecchio stesso è umido. Pericolò di scossa elettrica!
- Non aprire mai l'apparecchio e non cercare in alcun modo di raggiungerne l'interno con oggetti metallici. Pericolo di scossa elettrica!
Pericoli durante l'uso del deumidificatore dell'aria
- Non utilizzato l'apparecchio in un'area potenzialmente esplosiva.
- Non azionare né collocare l'apparecchio in un'atmosfera contentente azoto, cloro, sale oppure olio.
-
- Non inseire alcun oggetto nell'apertura di ingressso e uscita dell'aria o nell'apparecchio. Assicurarsi che nessun oggettoto svolazzante, come tende, tendine capelli lunghi, cravatte, ecc. possa introdursi nelle aperture dell'aria (potrebbe essere aspirato dal flusso dell'aria).
- Non appogiare oggetti sull'apparecchio.
- In caso di utilizzato di una prolunga但这a deve essere conforme alle norme di sicurezza valide.
- Prima della pulizia lasciare raffreddare a temperatura ambiente l'apparecchio e tutti gli accessori.
- Per evitare pericoli, staccare sempre la spina alla presa con contatto di terra in caso di non utilizzato.
- Oltre a spegnere l'apparecchio, staccare la spina alla presa con contatto di terra per scollegare completamente l'apparecchio alla rete.
- Assicurarsi che l'apparecchio sia disposto su una base piatta, stabile, antiscivolo e asciutta. Non collocare l'apparecchio direttamente su una parete o tutto un pensile o simili. L'apparecchio necessita di uno spazio libero di almeno 30~cm nella parte superiore.
- Non coprire l'apparecchio durante l'uso. Lasciare uno spazio libero e una distance di sicurezza adeguati da pareti, soffitti e altri oggetti.
- Utilizzare solo accessori originali. L'impiego di accessori non originali comporta un maggior pericolo di incidenti. Si declina qualsiasi responsabilità in caso di incidenti o danni con accessori non originali. In caso di utilizzo di accessori non
Sicurezza
originali e con seguenti danni all'apparecchio si estingue qualsiasi diritto di garanzia.
- Per la pulizia non utilizzato mai detergenti aggressivi o abrasivi né oggetti appuntiti.
- Le aperture di ingresso aria e uscita aria non vanno mai coperte né bloccate. Mantenere sempre uno spazio libero sufficiente e pulire regolarmente le fissure di ventilazione dalle impurità per evitare un'occlusione delle aperture.
- L'apparecchio può essere trasportato solo in posizione verticale, il serbatoio di raccolta condensa deve essere assolutamente svuotato prima del trasporto. Non trasportare l'apparecchio se è collegato a una presa con contatto di terra. Utilizzare per il trasporto gli incavi di presa applicati lateramente.
- Azionare l'apparecchio solo con una temperatura ambiente di ca. 5^ - 35^
- Per evitare un surriscaldamento dell'apparecchio, l'alletta regolabile dell'uscita dell'aria non può essere chiusa completamente durante il funzionamento.
- L'apparecchio viene alimentato con un gas fluorurato a effetto serra, che può essere nocivo per l'ambiente e cui contribuire al riscaldamento globale, se vuene rilasciato nell'atmosfera.
- R-134a è un gas fluorurato a effeteto serra registrato dal protocollo di Kyoto con un potenziale di riscaldamento globale (GWP) di 1430. Ulteriori informazioni sono riportate sulla targhetto.
Installazione e montaggio
Prima di utilizzato l'apparecchio per la prima volta
AVVERTENZA!
Dopo aver molto l'apparecchio dall'imballaggio, controlling che sia completo e che non abbia subito danni da transporte per evitare pericoli. In caso di dubbio non usarlo e rivolgersi al nostro servizio clienti. L'indirizzo del centro assistenza è riportato sulla cartolina di garanzia.
L'apparecchio si trovato in un imballaggio che lo protegge dai danni da trasporto.
- Estrarre con cautela l'apparecchio dall'imballaggio.
- Rimuovere tutte le parti dell'imballaggio.
- Pulire l'apparecchio e tutti gli accessori dai residui di polvere dell'imballaggio seguito leindicazioni del capitolo "Manutenzione, pulizia e cura".
Avvertenza: prima del primo utilizzato consiglio di far funzionare l'apparecchio per ca. un'ora con la finestra aperta per eliminare eventuali residui dovuti alla produzione. In tal caso è normale che si presentino degli odori che scompariranno dopo breve tempo. Questo non indica un malfunzionamento dell'apparecchio. Provedere comunique ad un'adeguata aerazione.
Uso
Uso
Desideriamo prima fornirvi alcune informazioni generali sul principio di funzionamento e una panoramicica delle caratteristiche funzionali e delle possibilità di regolazione dell'apparecchio.
Indicazioni generali
Il deumidificatore dell'aria funzione in base al principio della condensazione. All'interno dell'apparecchio si trova un ventilatore che aspira l'aria e la fa passare attaverso un impianto di raffreddamento; in tal modo l'umidità containuta nell'aria condensa e viene raccolta molto forma di gocce d'acqua nel serbatoio di raccolta condensa 2. L'aria raffreddata viene quindi nuovamente riscaldata ed espulsa dall'apparecchio. L'apparecchio è dotato di una funzione di sbrinamento automatica e di un attacco per un tubo flessibile e può funzionare in modalità non-stopenza problemi.
Funzione di sbrinamento
L'apparecchio è dotato di una funzione di sbrinamento automatica che può attivarsi di tanto in tanto a seconda della temperatura ambiente, quando il compressore o l'impiano di raffreddamento si congelano. In quello caso l'apparecchio disattiva automaticamente la funzione di deumidificazione, il ventilatore dell'apparecchio rimane perché in funzione. La spia di controllo - sbrinamento 20 si accende e alla che la funzione di sbrinamento è attiva. Non attivare l'apparecchio durante la procedura di sbrinamento e non scollegarlo alla rete. Attenersi a tale proposito alle seguenti informazioni.
- Minore è la temperatura ambiente con la quale l'apparecchio viene azionato, tanto prima o tanto più frequentlymente si attiva la funzione di sbrinamento.
- Minore è la temperatura ambiente, tanto più lungo è il processo di sbrinamento.
- Se la funzione di sbrinamento si attiva, si disattiva la funzione di deumidificazione e si attiva il livello ventilatore alto. La spia di controllo - sbrinamento 20 si accende durante il processo di sbrinamento.
- Se il processo di sbrinamento è concluso, l'apparecchio prosegue con l'esercizio nelle impostazioni precedentamente selezionate. Tenere conto che la funzione di deumidificazione si riattiva, ma con un ritardo di circa 3 minuti. Questo protegge l'apparecchio o il compressore dal surriscaldamento.
Avvertenza: il processo di sbrinamento viene attivato automaticamente e non può essere spento manually. L'apparecchio può essere disattivato durante il processo di sbrinamento,anche se è trascorso un tempo impostato sul timer durante ilprocesso di sbrinamento,questo viene concluso prima che l'apparecchio si spenga.
Aletta regolabile
Sul lato superiore dell'apparecchio, in corrispondenza dell'uscita dell'aria è presente un'aletta 8 regolabile che può essere aperta. Questa aletta 8 non può essere completamente chiusa durante il funzionamento. Con l'aletta 8 completamente aperta, l'aria può fuoriuscire dall'apparecchio direttamente verso l'alto. Inoltre l'aletta 8 può essere impostata ad angoli diversi e quando determinare la direzione in cui l'aria deve defluire fuori dall'apparecchio. Questa possibilità di regolazione può risultare utile quando l'apparecchio viene utilizzato per l'asciugatura della biancheria. Il flusso dell'aria di scarico può essereosi orientato in direzione della biancheria da asciugare.
Funzione timer
L'apparecchio è dotato di una funzione timer che può essere usata con qualsiasi modalità operativa. Premendo il tasto per la funzione timer 14 si passa alla funzione timer e, utilizzando i tasti aumento 12 o riduzione 11, è possibile impostare la durata desiderata di 00-24 ore.
- Subito dopo l'impostazione della durata desiderata, questa viene visualizzata per alcuni secondi lampeggiante sul display 13, poi il display 13 passa alla visualizzazione dell'umidità dell'aria attuale.
- La spia di controllo funzione timer 23 si accende e indica che la funzione timer è attenuata.
- Trascorso il tempo impostato, l'apparecchio si spegne automaticamente.
- Premendo il tasto per la funzione timer 14 viene visualizzato il tempo restante per alcuni secondi. Premendo alla (mente il tempo impostato viene visualizzato lampeggiando) la funzione timer viene disattivata e la spia di controllo funzione timer 23 si spegne.
Modalità di funzionamento
Tenere conta che modificando la modalità operativa o interrompendo il funzionamento, il rispetto livello del ventilatore si riattiva immediamente, la funzione di deumidificazione perché in alcuni casi cui po èssere nuovamente attivata, ma con un ritardo di circa 3 minuti. Questo protegge l'apparecchio o il compressore dal surriscaldamento.
Modalità di funzionamento normale
Per selezioniare la modalità operativa "modalità normale", premere il tasto per la modalità operativa 16 fino a quando la spia di controllo - modalità normale 18 si accende. La spia di controllo - modalità normale 18 lampeggia brevamente, non appena è accesa fissa la modalità operativa "modalità normale" è attivata. L'apparecchio consente di selezioniare autonomamente in questa modalità operativa l'umidità dell'aria desiderata che si deve raggiungere. In questo caso è possible effettuare impostazioni nell'intervaldo di umidità dell'aria dal 30% fino all 80% . L'impostazione avviene in intervalli di cinque percento e può essere effettuata premendo i tasti+aumento 12 e riduzione 11. Si prega di attenersi alle caratteristiche generali dell'apparecchio in funzione dell'umidità dell'aria.
- Se l'umidità dell'aria è superiore al valore impostato, l'apparecchio funziona con la funzione di deumidificazione.
- Se l'umidità dell'aria scende sotto il valore impostato, la funzione di deumidificazione viene disattivata automaticamente. Come protezione contro un surriscaldamento il ventilatore gira alla minuti e si po si spegne. La spia di controllo - umidità dell'aria raggiunta 26 indica che l'umidità dell'aria impostata è stata raggiunta o si è raggiunto un valore inferiore.
- Se l'umidità dell'aria augmente di nuovo除去 il valore impostato, la funzione di deumidificazione e il livello del ventilatore precedentemente impostato si attivano automaticamente. La spia di controllo - umidità dell'aria raggiunta 26 si spegne.
Avvertenza: ricordarsi che con i dati di cui sopra si deve tenere in considerazione una certa tolleranza e l'accensiono o lo spegnimento dell'apparecchio o della funzione di deumidificazione avvengono con un lieve ridardo. Così la funzione di deumidificazione viene disattivata quando si è giornata un'umidità dell'aria leggermente inferiore (ca. 3% inferiore) del valore impostato e viene riattivata quando l'umidità dell'aria supera di circa il 3% il valore impostato.
Inoltre è possibile scegliere l'impostazione "CO", quando si desidera effettuire un'impostazione molto il 30% di umidità dell'aria. A tal fine premere il tasto riduzione 11 fino a quando sul display 13 compare "CO". Con但这a impostazione è possibile una deumidificazione quasi ininterrotta, inoltre esta consente di raggiungere una umidità dell'aria molto ridotta nei locali in quanto qui la funzione di deumidificazione è sempre attiva. Il livello minimo di umidità dell'aria raggiungibile con但这a modalità operativa dipende da molti fattori, come ad esempio la temperatura ambiente, le dimensioni del locale, ecc.; Pertanto, non è possibileindicare un valore minimo generalmente valido.
- Subito dopo l'impostazione del valore desiderato (umidità dell'aria in % o "CO"),QL, po ildisplay 13 passa alla visualizzazione dell'umidità dell'aria attuale.
- É possibile scegliere in qualsiasi momento se si desidera attivare l'apparecchio con il livello del ventilatore alto o basso. Il livello del ventilatore può essere impostato premendo il tasto per il livello del ventilatore 15. La rispettova spia di controllo indica quale livello del ventilatore è stato selezionato.
Spia di controlledo 21
basso livello della ventola
Spia di controllo 22
alto livello della ventola
Modalità di funzionamento per asciugare la biancheria
Questa modalità operativa consente di asciugare rapidamente la biancheria. I migliori risultati si ottengono se il flusso di aria fuoriesce dall'apparecchio e con l'aletta regolabile per l'uscita dell'aria 8 viene indirizzato sulla biancheria. Con questa modalità operativa sono attivi il livello di ventilazione elevato e la funzione di deumidificazione. Attenersi inoltre alle seguenti caratteristiche quando si utilizes la modalità operativa asciugabiancheria. Per attivare questa modalità operativa premere il tasto per la modalità operativa 16 forn o quando la spia di controllo - asciugabiancheria 17 si accende. La spia di controllo - asciugabiancheria 17 lampeggia brevamente, non appena è accesa fissa la modalità operativa "asciugabiancheria" è attivata.
- In questa modalità operativa il valore "C0" è preimpostato per la deumidificazione quasi continua.
Uso
- Nel display 13 viene visualizzata l'umidità dell'aria attuale. Modifiche in riferimento all'umidità dell'aria desiderata non sono possibili con但这a modalità operativa. L'impostazione "C0" non può essere modificata in questa modalità operativa.
- Il livello del ventilatore alto è attivato e non può essere modificato in questa modalità operativa.
- Per disattivare la modalità operativa asciugabiancheria, premere ancora il tasto per la modalità operativa 16, per passare a un'altra modalità operativa o per disattivare l'apparecchio premere il tasto ON/OFF 10.
Modalità di funzionamento circolazione dell'aria
In questa modalità operativa è attivo solo il rispectivo livello di ventilazione (senza funzione di deumidificazione). Selezionale questa modalità operativa se si desidera far ricircolare l'aria ambiente sera deumidificazione.
Per selezionare la modalità operativa "ricircolo aria", premere il tasto per la modalità operativa 16 fino a quando la spia di controllo - ricircolo aria 19 si accende. La spia di controllo - ricircolo aria 19 lampeggia brevamente, non appena è accesa fissa la modalità operativa "ricircolo aria" è attivata.
- Premendo il tasting per il livello del ventilatore 15 è possibile selezionare se il livello del ventilatore superiore o inferiore è attivato.
- Nel display viene visualizzata l'umidità dell'aria attuale. Modifiche in riferimento all'umidità dell'aria desiderata non sono possibili con questa modalità operativa.
Pannello a LED
Sul lato anteriore dell'apparecchio si trova un pannello LED 7 che, indipendente alla modalità operativa in cui viene azionato il deumidificatore dell'aria, visualizza la rispectiva zona sulla base dei diversi colori in cui si trova attualmente l'umidità dell'aria nell'ambiente. Con un breve sguardo all'apparecchio è possibile valutare se l'umidità dell'aria è ridotta, media o alta. Osservare le rispettive visualizzazioni del pannello LED 7 in funzione dell'umidità dell'aria.
- Se l'umidità dell'aria nell'ambiente è inferiore al 50%, il pannello LED si accende di blu e migliorà quindi che l'umidità dell'aria relativà è ridotta.
- Nel caso di un'umidità dell'aria relativa tra il 50% e il 70% il pannello LED 7 si accende di verde e miglior che l'umidità dell'aria relativa si trova in un intervallo medio.
- Se l'umidità dell'aria relativa supera un valore del 70%, il pannello LED si accende di rosso. In quello modo è visible che l'umidità dell'aria relativa nell'ambiente è alta.
Avvertenza: ricordarsianche qui che con i dati di cui sopra si deve calcolare una certa tolleranza e ilchio in visualizzazione del colore avviene in modo leggermente ridardato. Ad esempio la visualizzazione del colore cambia già con una umidità dell'aria maggiore o inferiore (scostamento di circa il 3 % ) rispetto ai valori indicati. In questo modo si deve evitare unchio permanente del colore di illuminazione.
Uso dell'apparecchio
Quando l'apparecchio è in funzione, assicurarsi sempre che le finestre e le porte siano chiuse. Tenere conto che, durante il funzionamento dell'apparecchio, la temperature ambiente può essere aumento. L'apparecchio funziona solo con il serbatoio di raccolta condensa correttamente inserito.
AVVISO!
Non copire in nessun caso le aperture di ventilazione (lato anteriore e posteriori dell'apparecchio), in quanto questo può causare un surriscaldamento del deumidificatore dell'aria. Mantenere un'adeguata distanza delle pareti o da altri oggetti (min. 30 cm).
- Collocare l'apparecchio in prossimità di una presa con contatto di terra (con la tensione indicata nella targhetta di fabbrica), prestando attentione che la presa sia liberamente accessibile.
Assicurarsi che la base di appoggio sia piana e asciutta.
Prima di agli utilizzo assicurarsi che tutte le aperture di ventilazione, la griglia e il filtrato siano privi di impurità e non siano bloccati. Pulire l'apparecchio e gli accessori secondo necessità, osservando leindicazioni riportate nel capitolo "Manutenzione, pulizia e cura".
Uso
- Collegare l'apparecchio alla presa con contatto di terra. L'apparecchio si trova nella modalità stand by non appena è collegato alla rete. L'attivazione viene segnalata con il lampeggiamento della spia di controllo - collegamento di rete/funzionamento 28.
- Premere l'interruttore ON/OFF 10 per accendere l'apparecchio. La spia di controlo - collegamento di rete/funzionamento 28 si illumina in modo continuo e l'apparecchio inizia a funzionare.
L'apparecchio è dotato di una "funzione Memory", ovvero l'apparecchio memorizza le impostazioni effettuate. Se si scollega l'apparecchio alla rete durante il funzionamento o se si interrompe l'alimentazione a causa di una caduta di corrente,esso si riavvia automaticamente con le ultime impostazioni utilizzate collegandolo nuovamente alla rete o se l'alimentazione di corrente riprende. Le impostazioni vengonoanche salvate (ad eccezione della funzione timer) quando l'apparecchio viene spento e riaccesso in un momento successivo.
- Selezionare ora la modalità operativa in cui si desidera far funzionare l'apparecchio (asciugabiancheria, modalità normale o ricircolo aria). La rispettova spia di controllo在哪等方面 modalità operativa è stata selezonata.
- Se è stata scelta la modalità operativa "Modalità normale", con l'ausilio dei tasti aumento 12 + o riduzione 11 è ancora possibile selezionare il valore per l'umidità dell'aria desiderata da raggiungere, come descripto in precedenza, o selezionare l'impostazione "CO" per il funzionamento di deumidificazione ininterrotto. Attenersi:tuttavia alle indicazioni sulla disattivazione automatica dell'apparecchio durante la funzione di sbrinamento. è possible inoltre scegliere se attivare l'apparecchio con il livello del ventilatore alto o basso.
- Se desiderato è possibleanche impostare la funzione timer.
Per disattivare l'apparecchio premere il tasting ON/OFF 10 - Inoltre l'apparecchio vi offre la possibilità di visualizzare la temperatura ambiente attuale. Premere a tal fine il tasto aumento 12 per circa 3 secondi e la temperatura ambiente viene visualizzata per circa 5 secondi nel display 13. La spia di controllo - temperatura (°C) 24 si accende e indica che nel display il valore per la temperature viene visualizzato. Dopo circa 5 secondi il display passa di nuovo alla visualizzazione dell'umidità dell'aria attuale e la spia di controllo temperatura (°C) 24 si spegne. La spia di controllo - umidità dell'aria (%) 25 si accende e segnala la visualizzazione dell'umidità dell'aria.
Serbatoio di raccolta condensa
Il serbatoio di raccolta condensa 2 è dotato di un galleggiante che disattiva l'apparecchio quando il serbatoio di raccolta condensa 2 è piano. In questo caso la spia di controllo - serbatoio di raccolta condensa piano 27 si accende e si sente un segnale acustico, nelle le altre spie di controllo si spengono. Inoltre il pannello LED 7 lampeggia con illuminazione rossa.
- Estrarre il serbatoio di raccolta condensa 2 dall'apparecchio afferrandolo delle maniglie laterali. Nel serbatoio di raccolta condensa 2 si trovava una maniglia che permette di trasportare agevolmente il serbatoio.
- Svuotare il serbatoio di raccolta condensa 2 e reinserirlo nell'apparecchio.
- L'apparecchio continua a funzionare con le impostazioni precedentamente selezionate.
Funzionamento non-stop con attacco del tubo
L'apparecchio è dotato di un attacco del tubo flessibile. A quello attacco è possibile collegare un tubo per il funzionamento non-stop, che evita di dover svuotare il serbatoio di raccolta condensa poiché l'accua viene scaricataattraverso il tubo e non si accumula più nel serbatoio di raccolta condensa.
AVVISO!
Tenere presente che il tubo non può essere in alcun punto più alto dell'attacco sull'apparecchio. L'acqua deve poter defluire verso l'estremità del tubo.
Prima di collegare o scollegare il tubo, spegnere sempre l'apparecchio e staccarlo alla rete.
Per collegare il tubo all'apparecchio, procedere nel modo seguente:
- Sul retro dell'apparecchio si trova l'attacco del tubo 4 (vedi fig. E).
- Prelevare il serbatoio di raccolta condensa 2 per raggiungere meglio l'attacco del tubo 4. L'attacco del tubo 4 si trova nell'angolo destro superiore dello scomparto per il serbatoio di raccolta condensa 2 (vedi Fig. F).
Uso
- Inserire un tubo adatto (diametro interno ca. 10mm ) sull'attacco del tubo 4. In dotazione è incluso un tubo adatto. Assicurarsi che l'apertura del tubo conducza a uno scarico idoneo o a un contentatore adatto in cui possa fluire l'acqua scaricata (vedi fig. G).
Avvertenza: assicurarsi sempre che il serbatoio di raccolta condensa 2 sua correttamente inserito nell'apparecchio. Anche nella modalità non-stop con attacco del tubo 4, l'apparecchio funziona solo se il serbatoio di raccolta condensa 2 è inserito correttamente.
Con il serbatoio di raccolta condensa non inserito o inserito non correttamente, si accende la spia di controllo - serbatoio di raccolta condensa pieno 27 e viene emesso un segnale di avviso per alcuni secondi.
Dopo l'uso l'apparecchio deve essere sempre spento e staccato alla rete, rimuovendo la spina dalla presa con contatto di terra. Lasciare raffreddare l'apparecchio a temperatura ambiente prima di pulirlo e/o riporlo.
Svuotare il serbatoio di raccolta condensa e conservare l'apparecchio in un luogo asciutto e fuori alla portata dei bambini.
Manutenzione, pulizia e cura
AVVERTENZA!
Prima di pulire l'apparecchio, estrarre sempre la spina alla rete e fare raffreddare completamente l'apparecchio prima di pulirlo e riporlo. Pericolo di scossa elettrica!
AVVERTENZA!
Assicurarsi che nessun liquido penetri nell'apparecchio. Non immergere mai l'apparecchio nell'acqua. Pericolo di scossa elettrica!
AVVERTENZA!
Per la pulizia non utilizzato mai detergenti aggressivi o abrasivi né oggetti appuntiti.
- Per pulire l'esterno dell'apparecchio usare un panno asciutto o tout'al più leggermente umido e ben strizzato.
Quindi strofinare finché è ben asciutto.
Pulizia delle aperture di ventilazione
Rimuovere regolarmente polvere e impurità delle aperture di ventilazione con una idonea spazzola morbida prestando la massima attenzione.
Pulizia del filtro
Pulire periodicamente le aperture dell'aria di scarico e il filtrro (ca. 2 setti- mane). Se note una potenza ridotta dell'apparecchio, in genere è segno che i filtri e/o le aperture dell'aria di scarico devono essere puliti.
Manutenzione, pulizia e cura
- Sul retro dell'apparecchio si trova la copertura del filtro con le aperture di ingresso aria 6. Rimuoverla dall'apparecchio, togliendo la copertura delle maniglie sul lato inferiore dell'apparecchio (vedi fig. F).
- Nella copertura è applicato unattro in materiale espanso e una grigliaattro. Rimuovere ilattro in materiale espanso e la grigliaattro eventualmente alla copertura.
- La copertura e il filtro in materiale espanso sono come la griglia filtrro possono essere puliti separatamente.
- La copertura e il filtro in materiale espanso sono come la griglia filtrlo vanno puliti con una spazzolina idonea o una aspirapolvere idoneo.
- Dopo la pulizia riunire toutes le parti e inserire la copertura nell'apparecchio.
Pulizia del serbatoio di raccolta condensa
Per motivi d'igiene, il serbatoio di raccolta condensa deve essere svuotato e pulito regolarmente. Per la pulizia utilizzare un detergente delicato e successivement asciugare bene il serbatoio.
Nel serbatoio di raccolta condensa 2 si trovava un coperchio checouldessere rimioso per una pulizia approfondita.
- A tal fine inclinare la maniglia del serbatoio di raccolta condensa 2 in modo da allineare gli "aggetti" della maniglia, che si trovano sulla cerniera, con le aperture di fissaggio del serbatoio dell'acqua.
- La maniglia può essere ora staccata dai due lati, allentandola su agli lati dall'apertura di fissaggio.
Il coperchio del serbatoio di raccolta condensa 2 cui ora essere rimioso versus l'alto - Pulire il serbatoio di raccolta condensa 2 ed eventually il coperchio e la maniglia con acqua contente detergente. Risciacquare poi a fondo tutte le parti tanto l'acqua corrente e fare asciugare completeness.
- Successivement collocare di nuovo il coperchio e la maniglia nell'apposto fissaggio del serbatoio di raccolta condensa 2. Verificare la sede corretta.
In caso di impiego di un tubo di scarico, dopo agli utilizzato lavare ancè quest'ultimo con abbondante acqua non diluita o, in caso di utilizzo non-stop, eseguire il lavaggio 2 o 3 volte all'anno.
Guasti e risoluzione
| Guasto: Causa: Risoluzione: | ||
| Il deumidificato- re dell'aria non indica nessuna funzione. | La spina non è collegata alla presa con lavoro di terra. | Inserire la spina in una presa di corrente con lavoro di terra correttamente installata. |
| Il serbatoio della condensa è pieno o non è inserito in modo corretto. | Svuotare il serbatoio di raccolta condensa. Inserirlo corretta- mente nell'apparecchio. | |
| L'apparecchio si è spento durante l'uso. | Il serbatoio della condensa è pieno. | Svuotare il serbatoio di raccolta condensa. |
| L'apparecchio o la funzione di deumidificazione si sono disattativi per breve tempo. | La funzione di sbrinamento automatico è stata attivata. | Aspettre fino alla riattivazione dell'apparecchio o della fun- zione di deumidificazione. |
In caso di guasti non indicate qui sopra, rivolgersi al nostro servizio clienti. Il miglioramento è lieto di aiutarvi. L'indirizzo del centro di assistenza è riportato sulla cartolina di garanzia. Le istruzioni per l'uso possono essere richieste alILTRO servizio clienti in fornato PDF.
Dati tecnici
Dati tecnici
Tensione nominale: 220 - 240V
Frequenza nominale: 50Hz
Potenza nominale: 350 W (27°C; RH 60%)
Corrente nominale: 1,86 A (27^ RH 60%
Potenza massima: 420 W (32°C; RH 90%)
Corrente massima: 2,12 A (32^; RH 90%
Classedi protezione:1
Temperatura di esercizio: ca. 5^ - 35^
Refrigerante/quantita: R134a / 90 g
Peso netto: ca. 14,5 kg
Capacità di deumidificazione: ca. 20 l/giorno (30 °C/RH 80%)
ca. 10 l/giorno (27 °C/RH 60 %)
Capacità serbatoio della
condensa: ca. 5,5 I
Pressione di aspirazione: 1,0 MPa
Pressione di deflusso: 2,0 MPa
Fusibile: AC250 V; 3,15 A
Dichiarazione di conformità
La dichiarazione di conformità UE può essere richiesta all'indirizzo riportato sulla cartolina di garanzia.
Smaltimento
Smaltire l'imballaggio
L'imballaggio del prodotto è costituito da materiale riciclabile. Il materiale di imballaggio può essere smaltito presso centri di raccolta pubblici per essere riutilizzato.
Smaltire apparecchio ESAusto
Gli apparecchi vecchi non devono essere gettati tra i rifiuti domestici!
In base alle normative in vigore l'apparecchio vecchio deve essere smaltito adeguatamente al termine della sua durata. In tal sensei materiali contenuti nell'apparecchio vecchio vengono riutilizzati e l'impatto sull'ambiente è minimo. Per ulteriori informazioni rivolgersi alle autorità comunali competenti o all'azienda di smaltimento locale.
Vertrieben durch: | Commercialise par: | Distribuito da:
HANS-ULRICH PETERMANN GMBH & CO. KG
SCHLAGENHOFENER WEG 40
82229 SEEFELD
GERMANY
KUNDENDIENST · SERVICE APRES-VENTE ASSISTENZA POST-VENDITA
+41-435-004-117
info@hup-service.ch
Modell/Type/Modello: LE 2017 01/2018
3
JAHRE GARANTIE ANS GARANTIE ANNI GARANZIA
