MANUALE UTENTE RCSQ01E Royal Catering

Indirizzo del produttore

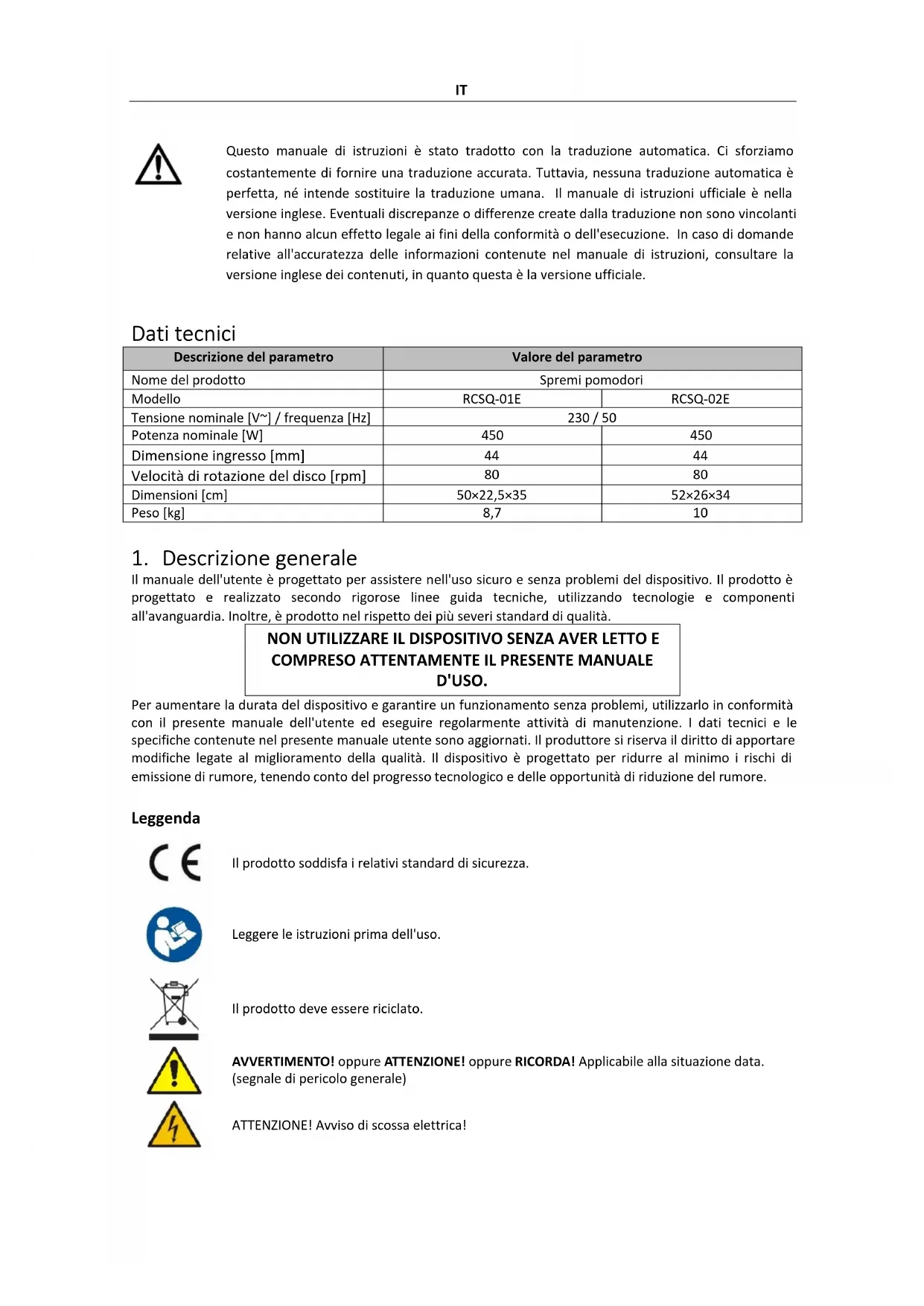

Pieds en caoutchouc 4IT Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici Descrizione del parametro Valore del parametro Nome del prodotto Spremi pomodori Modello RCSQ-01E RCSQ-02E Tensione nominale [V~] / frequenza [Hz] 230 / 50 Potenza nominale [W]

Dimensione ingresso [mm]

Velocità di rotazione del disco [rpm]

1. Descrizione generale

Il manuale dell'utente è progettato per assistere nell'uso sicuro e senza problemi del dispositivo. Il prodotto è progettato e realizzato secondo rigorose linee guida tecniche, utilizzando tecnologie e componenti all'avanguardia. Inoltre, è prodotto nel rispetto dei più severi standard di qualità. NON UTILIZZARE IL DISPOSITIVO SENZA AVER LETTO E

COMPRESO ATTENTAMENTE IL PRESENTE MANUALE

D'USO. Per aumentare la durata del dispositivo e garantire un funzionamento senza problemi, utilizzarlo in conformità con il presente manuale dell'utente ed eseguire regolarmente attività di manutenzione. I dati tecnici e le specifiche contenute nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche legate al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi di emissione di rumore, tenendo conto del progresso tecnologico e delle opportunità di riduzione del rumore. Leggenda Il prodotto soddisfa i relativi standard di sicurezza. Leggere le istruzioni prima dell'uso.

Il prodotto deve essere riciclato.

AVVERTIMENTO! oppure ATTENZIONE! oppure RICORDA! Applicabile alla situazione data. (segnale di pericolo generale)

ATTENZIONE! Avviso di scossa elettrica!IT

ATTENZIONE! Pericolo di schiacciamento delle mani!

Utilizzare solo in ambienti chiusi.

ATTENZIONE! I disegni contenuti in questo manuale sono solo a scopo illustrativo e in alcuni dettagli potrebbero differire dal prodotto reale.

ATTENZIONE! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" vengono utilizzati nelle avvertenze e nelle istruzioni per fare riferimento a: Spremi pomodori 2.1. Sicurezza elettrica a) La spina deve adattarsi alla presa. Non modificare la spina in alcun modo. L'utilizzo di spine originali e prese adatte riduce il rischio di scosse elettriche. b) Evitare di toccare elementi collegati a terra come tubi, riscaldatori, caldaie e frigoriferi. Il rischio di scosse elettriche aumenta se il dispositivo messo a terra è esposto alla pioggia, entra in contatto diretto con una superficie bagnata o funziona in un ambiente umido. L'ingresso di acqua nel dispositivo aumenta il rischio di danni al dispositivo e di scosse elettriche. c) Non toccare il dispositivo con mani bagnate o umide. d) Utilizzare il cavo solo per l'uso previsto. Non utilizzarlo mai per trasportare l'apparecchio o per staccare la spina dalla presa. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e) Se non è possibile evitare l'utilizzo del dispositivo in un ambiente umido, è necessario applicare un dispositivo a corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche. f) Non utilizzare l'apparecchio se il cavo di alimentazione è danneggiato o presenta evidenti segni di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal centro assistenza del produttore. g) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo in acqua o altri liquidi. Non utilizzare il dispositivo su superfici bagnate. h) ATTENZIONE! PERICOLO DI VITA! Durante la pulizia non immergere mai il dispositivo in acqua o altri liquidi.

i) Non utilizzare in ambienti molto umidi o nelle immediate vicinanze di serbatoi d'acqua.

j) Evitare che il dispositivo si bagni. Pericolo di folgorazione! 2.2. Sicurezza sul posto di lavoro a) Assicurarsi che il posto di lavoro sia pulito e ben illuminato. Un posto di lavoro disordinato o scarsamente illuminato può provocare incidenti. Cercare di pensare al futuro, osservare cosa sta succedendo e usare il buon senso quando si lavora con il dispositivo. b) Non utilizzare il dispositivo in un ambiente potenzialmente esplosivo, ad esempio in presenza di liquidi, gas o polveri infiammabili.IT c) In caso di dubbi sul corretto funzionamento del dispositivo contattare il servizio assistenza del produttore. d) Solo il punto di assistenza del produttore può riparare il dispositivo. Non tentare alcuna riparazione in modo indipendente! e) In caso di incendio, utilizzare un estintore a polvere o ad anidride carbonica (CO2) (destinato all'uso su dispositivi elettrici sotto tensione) per spegnerlo. f) È vietato l'accesso alla postazione di lavoro ai bambini o alle persone non autorizzate. g) Si prega di tenere questo manuale a disposizione per riferimento futuro. Se questo apparecchio viene ceduto a terzi, è necessario consegnare anche il manuale. h) Conservare gli elementi dell'imballaggio e le piccole parti dell'assemblaggio in un luogo non accessibile ai bambini. i) Tenere il dispositivo lontano dalla portata di bambini e animali.

Ricordati! Quando si utilizza il dispositivo, proteggere i bambini e gli altri astanti. 2.3. Sicurezza personale a) Non utilizzare il dispositivo in caso di stanchezza, malattia o sotto l'effetto di alcol, narcotici o farmaci che possono compromettere significativamente la capacità di utilizzo del dispositivo. b) Il dispositivo non è progettato per essere maneggiato da persone (compresi i bambini) con funzioni mentali e sensoriali limitate o da persone prive di esperienza e/o conoscenza, a meno che non siano supervisionate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare il dispositivo. dispositivo. c) Quando si lavora con il dispositivo, usare il buon senso e prestare attenzione. La temporanea perdita di concentrazione durante l'utilizzo dell'apparecchio può causare gravi lesioni. d) Per evitare che il dispositivo si accenda accidentalmente, assicurarsi che l'interruttore sia in posizione OFF prima di collegarlo a una fonte di alimentazione. e) Non indossare abiti larghi o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi potrebbero impigliarsi nelle parti in movimento. f) Il dispositivo non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochino con il dispositivo. non giocare con il dispositivo. g) Non inserire le mani o altri oggetti all'interno del dispositivo mentre è in uso! 2.4. Utilizzo sicuro del dispositivo a) Non utilizzare il dispositivo se l'interruttore ON/OFF non funziona correttamente (non accende e spegne il dispositivo). I dispositivi che non possono essere accesi e spenti tramite l'interruttore ON/OFF sono pericolosi, non devono essere utilizzati e devono essere riparati. b) Scollegare l'apparecchio dalla rete elettrica prima di iniziare le operazioni di regolazione, pulizia e manutenzione. Tale misura preventiva riduce il rischio di attivazione accidentale. c) Quando non in uso, conservare in un luogo sicuro, lontano dalla portata dei bambini e da persone che non hanno familiarità con il dispositivo e che non hanno letto il manuale utente. Il dispositivo può rappresentare un pericolo nelle mani di utenti inesperti. d) Mantenere l'apparecchio in perfette condizioni tecniche. Prima di ogni utilizzo verificare la presenza di danni generali e in particolare verificare la presenza di parti o elementi incrinati e di qualsiasi altra condizione che possa compromettere il funzionamento sicuro del dispositivo. Se si riscontrano danni, consegnare il dispositivo per la riparazione prima dell'uso. e) Tenere il dispositivo fuori dalla portata dei bambini. f) La riparazione o la manutenzione del dispositivo deve essere eseguita da personale qualificato, utilizzando solo pezzi di ricambio originali. Ciò garantirà un utilizzo sicuro. g) Per garantire l'integrità operativa del dispositivo, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite. h) Evitare situazioni in cui il dispositivo smette di funzionare durante l'uso a causa di un carico eccessivo. Ciò potrebbe causare il surriscaldamento degli elementi di azionamento e danni al dispositivo.

i) Non toccare le parti articolate o gli accessori a meno che il dispositivo non sia stato scollegato dalla

fonte di alimentazione.IT j) Non spostare, regolare o ruotare l'apparecchio durante il lavoro. k) Non lasciare questo apparecchio incustodito mentre è in uso. l) Pulisci regolarmente il dispositivo per evitare l'accumulo di sporco ostinato. m) Il dispositivo non è un giocattolo. La pulizia e la manutenzione non possono essere effettuate dai bambini senza la supervisione di una persona adulta. n) Non utilizzare il dispositivo quando è vuoto. o) È vietato intervenire sulla struttura del dispositivo per modificarne i parametri o la costruzione. p) Tenere il dispositivo lontano da fonti di fuoco e calore. q) Assicurarsi che la ruota sia posizionata in modo stabile. r) Non spingere mai gli alimenti attraverso il condotto di alimentazione con le mani o con le dita. Utilizzare sempre lo spingitore. s) Prima di avviare l'apparecchio assicurarsi che tutte le parti mobili siano saldamente fissate alle rispettive basi. t) Mantenere pulite tutte le parti dell'apparecchio e gli accessori che entrano in contatto con gli alimenti. Pulire accuratamente tutte le parti dell'apparecchio prima di ogni utilizzo. u) Non utilizzare solventi, benzene o alcool per pulire la macchina.

ATTENZIONE! Nonostante la struttura sicura dell'apparecchio e le sue caratteristiche protettive, e nonostante l'utilizzo di elementi aggiuntivi per la protezione dell'operatore, durante l'utilizzo dell'apparecchio sussiste comunque un leggero rischio di incidenti o lesioni. Stai attento e usa il buon senso quando usi il dispositivo.

3. Utilizzare le linee guida

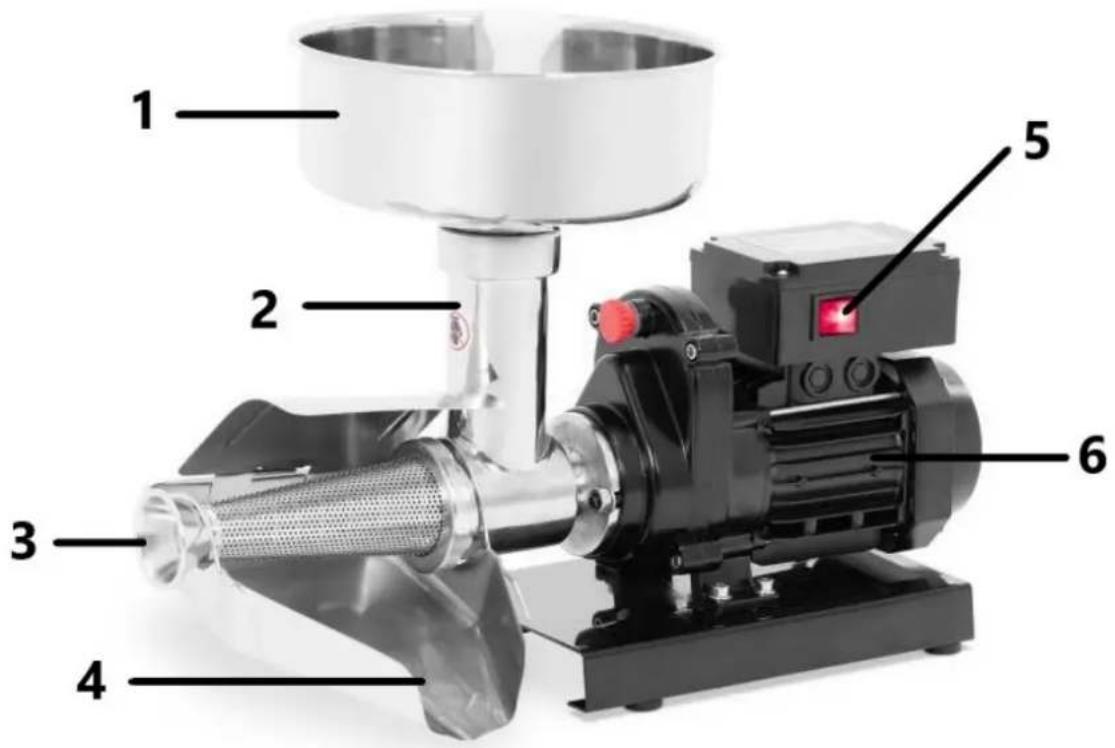

Il prodotto è destinato alla separazione del succo dalla polpa di pomodoro. L'utente è responsabile per eventuali danni derivanti dall'uso non conforme del dispositivo. 3.1. Descrizione del dispositivo RCSQ-01EIT RCSQ-02E

1 - Serbatoio di pomodoro

2 - Tubo di ingresso

3 - Uscita polpa di pomodoro

4 - Scivolo di uscita del succo

5 - Interruttore principale

3.2. Preparazione per l'uso UBICAZIONE DELL'APPARECCHIO La temperatura dell'ambiente non deve essere superiore a 40°C e l'umidità relativa deve essere inferiore all'85%. Garantire una buona ventilazione nella stanza in cui viene utilizzato l'apparecchio. Dovrebbe esserci una distanza di almeno 10 cm tra ciascun lato del dispositivo e il muro o altri oggetti. Il dispositivo deve essere sempre utilizzato posizionato su una superficie piana, stabile, pulita, ignifuga e asciutta e fuori dalla portata dei bambini e delle persone con funzioni mentali e sensoriali limitate. Posizionare l'apparecchio in modo da avere sempre accesso alla presa di corrente. Il cavo di alimentazione collegato all'apparecchio deve essere adeguatamente collegato a terra e corrispondere ai dati tecnici riportati sull'etichetta del prodotto. La macchina deve essere pulita accuratamente prima del primo utilizzo. Prestare particolare attenzione alla pulizia delle parti che entrano in contatto diretto con gli alimenti. 3.3. Utilizzo del dispositivo

Notare che! il tempo massimo di funzionamento (senza interruzione) è di 15 minuti. Lasciare raffreddare l'unità per 5 minuti prima di utilizzarla ulteriormente.

Importanti istruzioni di sicurezza:

1. Spegnimento prima di scollegare: Assicurarsi sempre che l'unità sia spenta prima di

scollegare il cavo di alimentazione. Se si scollega accidentalmente l'unità mentre è ancoraIT accesa, attendere almeno 10 secondi prima di ricollegare l'alimentazione per evitare potenziali danni.

2. Unità incustodita: non lasciare mai l'unità incustodita mentre è collegata alla fonte di

alimentazione. Per garantire la sicurezza, scollegare sempre il cavo di alimentazione dalla presa elettrica nelle seguenti situazioni:

• Se l'unità non verrà utilizzata.

• Prima di spostare l'unità in una posizione diversa.

• Prima di rimuovere o installare componenti.

• Quando si pulisce l'unità. Seguendo queste linee guida si contribuisce a garantire la propria sicurezza e a prolungare la durata dell'unità. 3.4. Pulizia e manutenzione a) Scollegare la spina e lasciare raffreddare completamente l'apparecchio prima di ogni pulizia, regolazione o sostituzione degli accessori o se l'apparecchio non viene utilizzato. Attendere che gli elementi rotanti si fermino. b) Utilizzare solo detergenti non corrosivi per pulire la superficie. c) Utilizzare solo detergenti delicati e adatti agli alimenti per lavare il dispositivo. d) Dopo aver pulito il dispositivo, tutte le parti devono essere asciugate completamente prima di riutilizzarlo. e) Conservare l'unità in un luogo fresco e asciutto, privo di umidità e privo di esposizione diretta alla luce solare. f) Non spruzzare il dispositivo con un getto d'acqua né immergerlo in acqua. g) Non consentire all'acqua di penetrare all'interno del dispositivo attraverso le prese d'aria nell'alloggiamento del dispositivo. h) Per pulire bisogna usare un panno morbido e umido.

i) Dopo l'uso la macchina deve essere pulita accuratamente per evitare la formazione di batteri.

j) Si consiglia di inumidire leggermente gli ingranaggi, la guarnizione e l'interno del cilindro con olio da cucina dopo ogni pulizia. SMALTIMENTO DEI DISPOSITIVI USATI: Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di riciclaggio e raccolta di dispositivi elettrici ed elettrici. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. La plastica utilizzata per costruire il dispositivo può essere riciclata in conformità con le relative marcature. Scegliendo di riciclare dai un contributo significativo alla protezione del nostro ambiente. Contatta le autorità locali per informazioni sul tuo impianto di riciclaggio locale.IT Esploso:IT Elenco delle parti Numero Descrizione del dispositivo Quantità Numero Descrizione del dispositivo Quantità

Guarnizione dell'olio

Albero di trasmissione

Bullone esagonale con

Bullone del foro dell'olio

Copertura del motore

B14 Vite esagonale M14x10

B16 Dado esagonale M4
