MANUALE UTENTE Eco Airscrew CasaFan

Avviso di sicurezza 2,13-15

Componenti 28-29

Montaggio della staffa a soffitto 32-34

Collegamento elettrico 40, 41

Montaggio. 35-42

Messa in funzione. 43

Codificatetelecomando. 44-45

Funzionamento 46

Risoluzione dei problemi. 50

Pulizia/Manutenzione 50

Suggerimenti e consigli. 56

Smaltimento 59

CZ OBSAH

Sulle istruzioni per l'uso

Prima di utilizzato il ventilatore CasaFan, leggere attendamente le istruzioni per il montaggio e l'uso. Per la sicurezza delle persone è importante seguire queste istruzioni!

Significato dei symboli:
AVVERTENZA: Tensione elettrica!	ATTENZIONE
Vi avverte di un pericolo immediato per la vita.	ndica rischi per la salute e possibili danni alle cose.
Con i dispositivi elettrici, c'è pericololo di morte per scosse elett-riche se utilizzati in modo improprio, installati in modo errato o se non vengono rispetto le istruzioni di sicurezza!

INDICAZIONI DI SICUREZZA

• Tenere le istruzioni per l'uso a portata di mano. In caso di trasferimento del ventilatore a terzi, accludete sempre le relative istruzioni per l'uso.
• Il ventilatore svolge funzioni di ricircolo dell'aria nel locale. Non è consentito l'impiego del ventilatore all'interno di macchinari, in luoghi aperti non protetti, garage e locali umidi o con rischio d'incendio ed esplosione.
• Questo apparecchio può essere utilizzato da bambini di età compresa dagli 8 anni in su e le persone con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conos-cenza, se non siano controllati o struiti all'uso dell'apparecchio in modo sicuro e capisce l'rischi coinvolti.
• Pulizia e manutenzione utente non deve essere fatta da bambini allaenza supervisione.
• Se si osserva un movimento a pendolo insolito, smettere di usar immediatamente cessare di utilizzato il ventilatore a soffitto e contattare il costruttore o dal suo servizio o una persona qualificata in connessione.
• I componenti delle sospensioni di sicurezza sono essere sostituiti solo dal produttore, da un partner di assistenza o da una persona adeguatamente qualificata e solo con ricambi originali.
• Il montaggio del sistema di sospensione deve essere eseguito dal costruttore, dal suo partner di assistenza o da persona adeguata

#

-mente qualificate,utilizzando pezzi di ricambio originali.
- Prima di accedere al collegamento e all'installazione, l'alimentazione deve essere disinserita su tutti i poli (fusibile nella scatola dei fusibili).
- I bambini non devono giocare con l'apparecchio.
- Accertarsi che il ventilatore sia scollegato alla rete elettrica (Fusibile!), prima di effettuire la pulizia e la manutenzione.
- Il collegamento elettrico e la manutenzione elettrica di quello ventilatore possono essere eseguiti solo da un elettricista specializzato, da un elettricista qualificato o da una persona adeguamenti qualificata.
- I valori di tensione riportati sulla targhetto devono corrispondere alla tensione di alimentazione.
- Non condurre i cavi su spigoli vivie non spremere mai i cavi durante l'installazione!
- L'apparecchio può essere utilizzato solo a montaggio completato!

• AVVERTENZA! Il collegamento alla rete elettrica richiede un sezionatore bipolare con un'ampiezza di aperture dei contatti di almeno 3mm . Il disposativo di isolamento deve essere integrato nel cablaggio fisso secondo le norme tecniche vigenti.

• La sicurezza elettrica del ventilatore è garantita solo se il sistema di messa a terra dell'impianto dell'edificio è installato secondo le norme e se il ventilatore è collegato adesso.

• Il collegamento alla rete elettrica a cui è collegato il ventilatore deve essere conforme alle norme locali vigenti.
• Scegliere una posizione sicura non pericolosi per l'installazione. Assicurarsi che non siano presenti ostacoli nel raggio di rotazione.
• La struttura del soffitto deve essere in grado di sostpare 5 volte il peso del ventilatore (a causa del movimento).
• Tenere il ventilatore lontano da fonti di calore. La distanza minima da riscaldatori radianti e stufe è di 1,5 m.
• Nessuna delle pale del ventilatore deve trovarsi ad una distanza da terra inferiore a 2,30 m.
• Dopo l'installazione, controllare il montaggio e tutti i collegamenti elettrici, in modo da evitare eventuali rischi di caduta, incendio o shock elettrico.

Osservare le note sullo smaltimento!

I nostri ventilatori da soffitto sono prodotti di qualità e progettati per una lunga durata.

• Non smaltire l'apparecchio al termine della sua vita utile e le batterie necessarie per il funzionamento dell'apparecchio nei rifiuti domestici!
• Informatevi sulle possibilità di restituzione e riciclaggio locali eutilizzate i punti di raccolta esistenti nella vostra zona per lo smaltimento.
• Smaltire il materiale d'imballaggio non più necessario in modo ecologico e inaccessibile ai bambini.

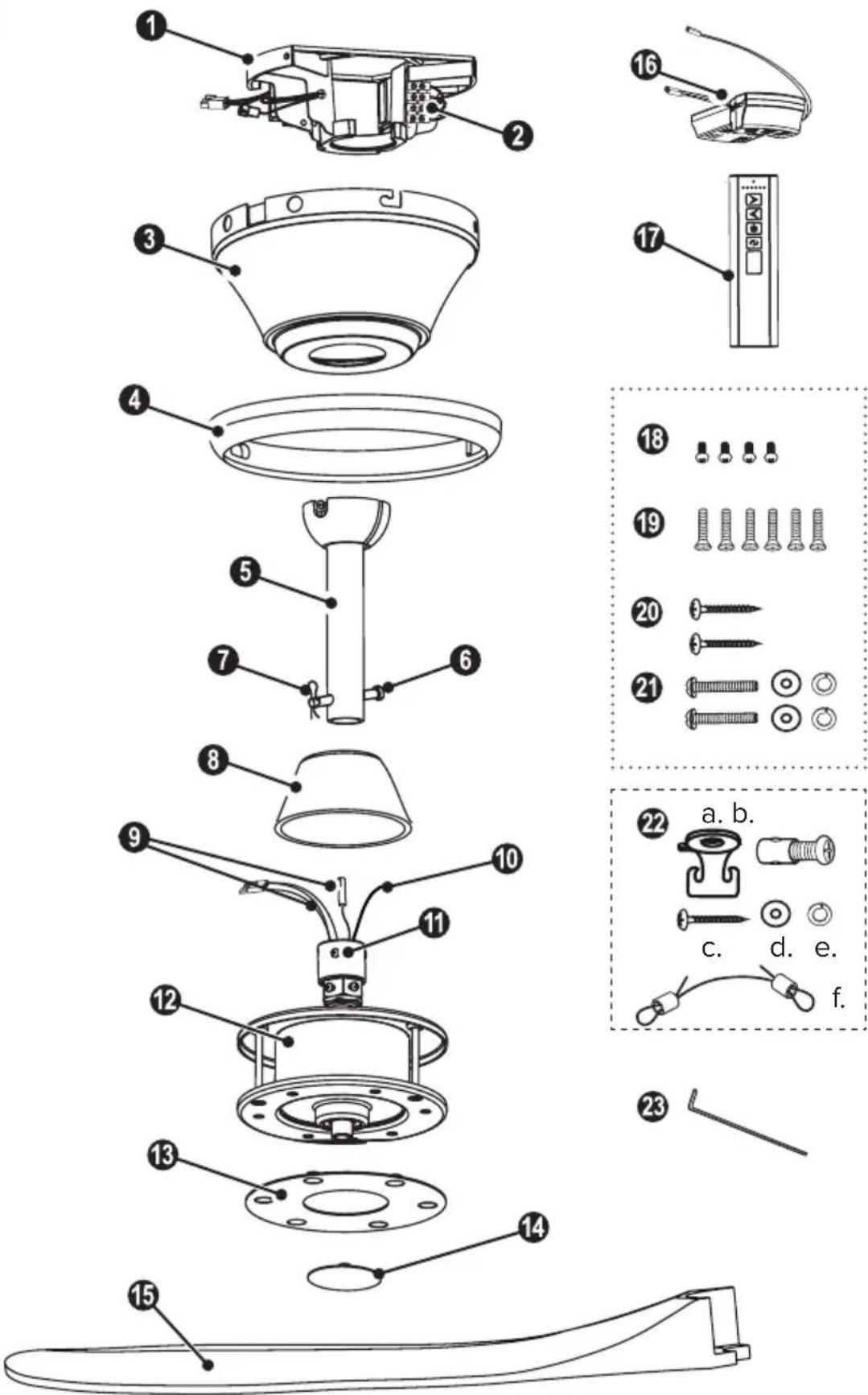

COMPONENTI (Figura A, pagina 28)

Disimballare il ventilatore e confrontare il contento della confezione per verificarne la completeness.

Tutte le partiamente nell'illustrazione devono essere contenute e non danneggiate.

Dati tecnici:
Tipo Eco Genuine 122 Eco	Genuine 152	Eco Airscrew	Eco Genuine 180
Tensione di rete 220 - 240 V ~ 50 Hz
Potenza motore (max.) 10 W V 29 W 30 W
Classe di protezione I/IP20
Regolazioni velocità 6 (cor telecomando)
Dimensione Ø × alt. (mm) 1220 × 360 1520 × 360		1800 × 360
Distanza soffitto - pales 355/275 mm 360/280 mm		365/290 mm
Peso (kg)	ca. 6,7	ca. 7,0	ca. 7,5
Luce opzionale	non disponibile
Ciclo di manutenzione	annulamente
Con riserva di modifiche tecniche.

1 Staffa di montaggio Cavo di venti ore Telecomando

17

2 Bloccchetto Terminali

10 Corda di sicurezza

Vite di calotta (4×)

3 Calotta

Vite di serraggio (2×)

19Vite di pales (6x)

Anello di calotta Gruppo motore

12 Viti per legno (2×20)

Asta di prolunga con emisfero

13 Copertura di pale

Viti a testa cilindrica M5

6 Perno di bloccaggio

14 Copertura inferiore

Gancio per corda di sicurezza

Coppiglia Pale (3x)

15 Chiave a brugola

23

8 Copertura superiore

16 Ricevitore remot

ECO GENUINO / ECO AIRSCREW

COMPONENTES

AVVERTENZA: Pericolo di scossa elettrica! Prima di iniziare l'installazione, spegnere l'alimentazione elettrica alla scatola di alimentazione principale o scollegare l'alimentazione e elettrica rimuovendo il fusibile.

ATTENZIONE: Osservare tutte leindicazioni di installment. Un'installazione non correttapuocausarelesioniedanniamateriali.

• Luogo di installmento (soffitto) ave una capacité di carico di almeno 37kg .
• Utilizzato solo per il tipo di soffitto viti e tasselli (non forniti) adatti.
  Fissare la staffa di montaggio 1on 2 viti. Serrare le viti.
  2 Attaccare il gancio per la corda di sicurezza sul soffitto come illustrato.
  3 Pre-installare due viti di calotta 18 sui lati opposti della staffa di montaggio. Non serrare!

Ora montate l'emisfero A sulla asta del soffitto. Procedere in ordine inverso come molto in figura 5.

Collegare la corda di sicurezza on il collegamento a vite all'occhiello. ringere la vite.

IT Collegamento elettrico

ES Conexionado eletrico

NOTA: Al momento dell'avvio il motore "cerca" la sua posizione di avvio. A tal fine, a seconda della posizione del motore, un piccolo movimento in avanti e all'indietro è completamente normale e necessario.

• Inserire 2 batterie tipo AAA (1,5V) come il trasmettitore del telecomando.

PUESTA EN SERVICIO

IT Impostare entrambi gli interruptori DIP in posizione SUPERiore.

-La codifica è completata.

Il suo ventilatore a soffitto e il telecomando è pronto per l'uso dopo l'accensione l'alimentazione. Più manipoli di controllo remoto con la stessa impostazione in grado di controllare lo stesso ventilatore a soffitto.

Impostare entrambi gli interrupttori DIP in posizione BASSA.

ES

Attivare l'alimentazione. Premere entro 60 secondi, il pulsante „SET" per 5 - 10 secondi, finché si verifies un segnale accustico.

Il ventilatore a soffitto e telecomando sono disponibili per l'uso.

ES

IT ISTRUZIONI PER LA RISOLUZIONE DEI GUASTI
Problema Soluzione
Il ventilatore non parte	- Controllate le protezioni della rete principale e degli altri collegamenti. - Controllate il collegamento del ventilatore alla rete di alimentazione. - Ripetere la codifica del ventilatore con il trasmettitore portatile. - Se necessario, sostuire la batteria del trasmettitore portatile.
Il ventilatore fa rumore	- Controllate che tutte le viti siano ben serrate. - Osservate il comportamento del ventilatore e dei cuscinetti per un tempo d'esercizio di 24 ore. La maggior parte dei rumori tendono a scomparire entro tale lasso di tempo.
Il movimento oscillatorio del ventilatore è troppo accen-tuato	- Tutte le viti durante il montaggio del ventilatore, in particolare quale relative all'asse, hanno una funzione importante. Viti non serrate sono la causa principale degli squilibri. Si prega di fare in modo che tutte le viti siano serrate. - Tutte le pale sono state pesate e raggruppate per peso. Il legno è un materiale naturale. Tuttavia, la densità può variare e genere oscillazioni,anche quando le pale hanno lo stesso peso. In determinate circostanze,le viti sono diverse serrati. Si prega di correggere questo. NOTA: Luce squilibri sono a circa 10 mm dal centro sono normali con le pale in legno naturale e non mancano. - Controllare che la staffa di montaggio sia saldamente fissata al soffitto.
Importante: L'apparecchio più essere smontato e riparato solo ed esclusivamente da un elettricista qualificato!

PULIZIA/MANUTENZIONE

AVVERTENZA: Pericolo di scossa elettrica! Specnere l'alimentazione alla scatola dei fusibili o all'interruttore automatico prima di pulire o fare manutenzione al ventilatore.

• Non utilizzato mai acqua per la pulizia del ventilatore da soffitto. L'apparecchio non deve bagnarsi.
• Nonutilizzare benzina o simili detergenti lavormente inflammabili!
• Pulire le pale e il motore, se necessario, con un panno asciutto.

Controlloregolare

• Controllare una volta all'anno tutte le viti, in particolare quale della sospensione a soffitto, per verificarne la tenuta, se necessario serrare nuovamente.
• Controllare i collegamenti elettrici per un corretto collegamento.

IT Suggerimenti e consigli

Protezione di blocco: L'electronica del motore EC / DC dispone di una funzione di sicurezza integrata contro il blocco e la frenata durante il funzionamento. Se gli oggetti bloccano l'al a o il motore, il motore si arresta ecca dopo circa 30 secondi per l'esecuzione. Se questo non funziona, l'electronica passare in modalità di blocco. Si prega di rimuovere gli ostacoli e ripristinare l'electronica.

Reset: Attivare il trasmettitore sul telecomando il motore. Girare dopo 5 secondi di nuovo.

Protezione da sovraccarico (limite di corrente): L'electronica limita il flusso di corrente massima. Se rispettive ragioni sconosciute sul valore massimo, è limitata. Questa misura è di proteggere il motore ed elettronica.

Consigli

1. Se la ventola après l'avvio di potenza, quello è dovuto alla funzione di memoria dell'elettronica. Si ricorda l'ultima impostazione prima di spegnere l'alimentazione.
2. Quando il ventilatore a soffitto o la luce opzionale non funziona, spegnere l'unità per almeno 5 secondi e poi riaccenderla. In caso di dubbio, si prega di ripetere la codifica del ventilatore a soffitto con il telecomando.
3. Per programmare la „modalità di appendimento“, è necessario che agli ventola separata singolarmente la reception dalla tensione (per esempio, con un interrettore a parete).
4. Al momento dell'avvio il motore "cerca" la sua posizione di avvio. A tal fine, a seconda della posizione del motore, un piccolo movimento in avanti e all'indietro è completingamente normale e necessario.

Pistas y consejos

• Se l'apparecchio ha raggiunto la fine della sua vita utile, non gettarlo nei normali rifiuti domestici!

Per gli apparecchi con il symbolo adiacente, utilizzare i punti di raccolta locali per la restituzione dei vecchi apparecchi elettrici in conformità con la direttiva europea RAEE, 2012/19/EU. Per informazioni su come restituire Gratisamente i rifiuti di apparecchiature elettriche ed elettroniche, contatta la tua autorità locale.

• Non gettare le batterie nei normali rifiuti domestici!

Le batterie usate non apparpengono ai rifiuti domestici, ma devono essere smaltite correttamente nell'Unione Europea – in conformità alla direttiva 2006/66/CE. Per informazioni su come restituireattività le batterie usate, contattate il vostro rivenditore o le autorità locali. Si prega di smaltire le batterie in conformità con le norme di legge applicabili.

L'apparecchio e i materiali di imballaggio sono riciclabili, smaltirli separatamente per un migliorare trattamento dei rifiuti.

ES ELIMINACION

CasaFan si riserva di apportare tutte le varianti migliorative ai prodotti in corso di vendita.
