GUR700X - Frigorifero Scancool - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo GUR700X Scancool in formato PDF.
| Tipo di prodotto | Refrigeratore professionale |
| Marca | Scancool |
| Modello | GUR700X |
| Classe climatica | 4 (temperatura ambiente max 38°C, umidità relativa 60%) |
| Intervalli di temperatura | Refrigerazione: da +8 a -2°C; Pesce: da -6 a +2°C; Congelamento: da -18 a -22°C |
| Alimentazione elettrica | 220V 60Hz o 115V 60Hz (a seconda della versione) |
| Protezione elettrica richiesta | Presa di terra, interruttore magnetotermico e differenziale 30mA |
| Tipo di presa | Schuko (tipo F, CEE 7/4) |
| Illuminazione interna | LED, classe di efficienza energetica F |
| Uso previsto | Professionale, conservazione di bevande e alimenti |
| Installazione | Da tecnico autorizzato; distanza: 50 mm dietro, 30 mm lati, 500 mm sopra |
| Livellamento | Piedini regolabili (girare a destra per abbassare, a sinistra per alzare) |
| Pulizia | Prodotti non abrasivi, non corrosivi, senza cloro; scollegare l'alimentazione prima |
| Pulizia del condensatore | Importante: non torcere le alette in alluminio; frequenza in base all'ambiente |
| Sbrinamento | Automatico (acqua convogliata verso una vaschetta di evaporazione) |
| Scarico | Presente per pulizia e liquidi; tappo rimovibile |
| Carico massimo dei cassetti | 40 kg per cassetto, distribuiti uniformemente |
| Sicurezza | Non sedersi sui cassetti; non utilizzare a piedi nudi o mani bagnate in caso di guasto |
| Riparazioni | Solo da parte del servizio tecnico autorizzato; utilizzare ricambi originali |
| Garanzia | Annullata in caso di mancato rispetto delle istruzioni o di uso improprio |
| Riciclaggio | Imballaggio riciclabile; apparecchio soggetto alla direttiva RAEE (raccolta differenziata) |
Domande frequenti - GUR700X Scancool
Domande degli utenti su GUR700X Scancool
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frigorifero in formato PDF gratuitamente! Trova il tuo manuale GUR700X - Scancool e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GUR700X del marchio Scancool.
MANUALE UTENTE GUR700X Scancool
- INDICE 40
- INFORMAZIONI E AVVERTENZE GENERALI 41
- DATI DEL PRODOTTO 42
3.1 Caratteristiche generali 42
- ISTRUZIONI DI INSTALLAZIONE 43
4.1 Disimballaggio 43
4.2 Posizionamento e livellamento 43
4.3 Connessione elettrica 44
4.4 Connessione dello scarico 44
4.5 Riciclaggio 44
- ISTRUZIONI D'USO E MANUTENZIONE 45
5.1 Funzionamento 45
5.1.1 Simbologia del pannello di controllo 45
5.1.2 Accensione della macchina 45
5.1.3 Funzionamento della macchina 45
5.1.4 Spegnimento della macchina 46
5.2 Consigli utili 46
5.2.1 Manutenzione 46
5.2.2 Utilizzo non prolongato 46
- ANOMALIE, ALLARMI E AVERIE 47
- RICICLAGGIO DEL PRODOTTO 47

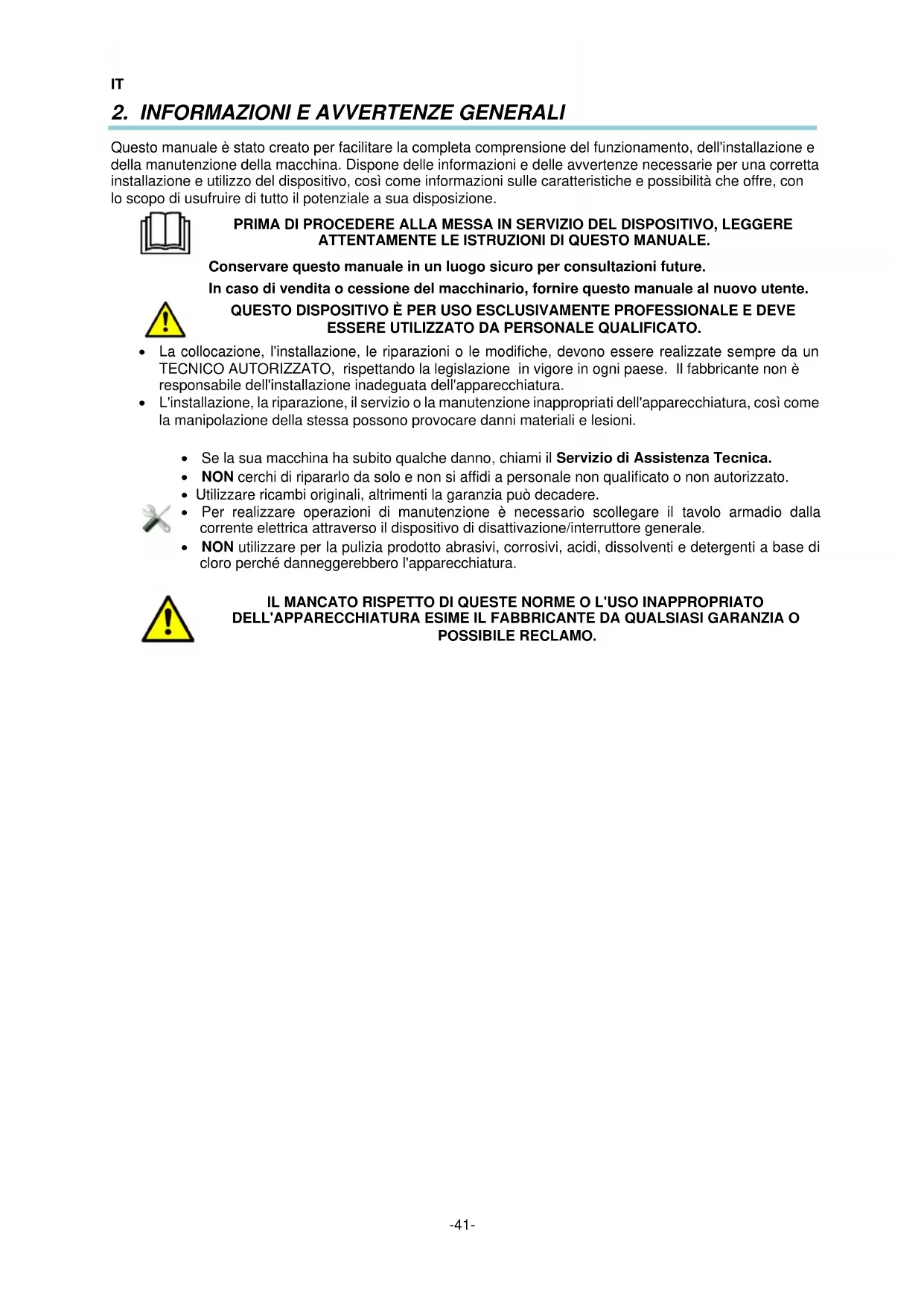

2. INFORMAZIONI E AVVERTENZE GENERALI
Questo manuale è stato创建工作 per facilitare la completeness comprensione del funzionamento, dell'installazione e della manutenzione della macchina. Dispone delle informazioni e delle avventenze necessarie per una corretta installatione e utilizzo del dispositivo, cosi come informazioni sulle caratteristiche e possibilità che offre, con lo scopo di usfuire di tutto il potenziale a sua disposizione.
PRIMA DI PROCEDURE ALLA MESSA IN SERVIZIO DEL DISPOSITIVO, LEGGERE ATTENTAMENTE LE ISTRUZIONI DI QUESTO MANUALE.
Conservare quello manuale in un luogo sicuro per consultazioni future.
In caso di vendita o cessione del macchinario, fornire quello manuale al nuovo utente.
QUESTO DISPOSITIVO è PER USO ESCLUSIVAMENTE PROFESSIONALE E DEVE ESSERE UTILIZZATO DA PERSONALE QUALIFICATO.
- La collocazione, l'installazione, le riparazioni o le modifiche, devono essere realizzate sempre da un TECNICO AUTORIZZATO, rispettoando la legislazione in vigore in agli paese. Il fabbricante non è responsable dell'installazione inadequata dell'apparecchiatura.
- L'installation, la riparazione, il servizio o la manutenzione inappropriati dell'apparecchiatura,osto come la manipolazione della stessa possono provocare danni materiali e lesions.
Se la sua macchina ha subito quello danno, chiami il Servizio di Assistenza Tecnica.
- NON cerchi di ripararlo da solo e non si affidi a personale non qualificato o non autorizzato.
Utilizzare ricambi originali, altrimenti la garanzia più decadere.
- Per realizazare operazioni di manutenzione è necessario scollegare il ravolo armadio alla corrente elettricaattraverso il dispositivo di disattivazione/interruttore generale.
- NON utilizzato per la pulizia prodotto abrasivi, corrosivi, acidi, dissolventi e detergenti a base di cloro perché danneggerebbbero l'apparecchiatura.
IL MANCATO RISPETTO DI QUESTE NORME O L'uso INAPPROPRIATO DELL'APPARECCHIATURA ESIME IL FABBRICANTE DA QUALSIASI GARANZIA O POSSIBLE RECLAMO.
3. DATI DEL PRODOTTO
Tutte le apparecchiature dispongono di una targhetta identificativa che indica le loro caratteristiche, ubicata in uno dei lati della macchina. Non rimuovere la targhetta dall'apparecchiatura.
Spiegazione dell'etichetta apposta sul mobile.
| NUMERO | DESCRIZIONE |
| 1 | FABBRICANTE |
| 2 | MODELLO |
| 3 | N.° SERIE |
| 4 | TENSIONE DI LAVORO |
| 5 | FREQUENZA |
| 6 | INTENSITA DELLA CORRENTE |
| 7 | POTENZA FRIGORIFERA (W) |
| 8 | CLASSE CLIMATICA (N=4) |
| 9 | TEMPERATURA DI LAVORO |
| 10 | TIPO DI GAS REFRIGERANTE |
| 11 | GRAMMI DI GAS REFRIGERANTE |
| 12 | NORMATIVA |
Nota: Questa targhetta è un esempio.
Menzionate le caratteristiche indicate quando si contatta il servizio technique.
3.1 Caratteristiche generali
A seconda dell'armadio comprato, possiamo stabilire diverse classificazioni, in funzione della temperatura da ottenere:
| REFRIGERAZIONE(+ 8 a -2° C.) | Sono adatti per la conservazione di prodotti freschi o alimenti precucinati durante brevi periodi di tempo, e per la refrigerazione di bevande. |
| SCOPARTIMENTO DEI PRODOTTI ITTICI(-6 a +2°C.) | Per la conservazione dei prodotti ittici freschi ricoperti di ghiaccio per brevi periodi. |
| CONSERVAZIONE DI PRODOTTICONGELATI(-18 a -22°C.) | Conservano prodotti precedentamente ultra congelati durante lunghi periodi di tempo (sei mesi). |
I limiti di funzionamento stabiliti per l'armadio, di classe climatica 4 sono:
| Ambiente | Limiti |
| Temperatura ambiente (°C) | +38°C |
| Temperatura di condensazione (°C) | +54°C |
| Umidità relativa (%) | 60% |
Le versioni con luce interna a LED de quello prodotto contiene una sorgente luminosa di classe di efficienza energetica F. La sorgente luminosa di quello prodotto può essere sostituita solo da un professionista.
Per conoscere le dimensioni dell'apparecchiatura acquisita, consultare le Figure 1-17 e la tabella 1 per conoscere le caratteristiche generali della macchina.
4. ISTRUZIONI DI INSTALLAZIONE
La collocazione, l'installazione, le riparazioni o le modifiche, devono essere realizzate sempre da un TECHNICO AUTORIZZATO, rispetto la legislazione in vigore in agli paese.
L'installazione, la riparazione, il servizio o la manutenzione inappropriati dell'apparecchiatura,osi come la manipolazione della stessa posso sono provocare danni materiali e lesioni.
4.1 Disimballaggio
Disimballare il macchinario e comprovare che non abbia subito danni durante il trasporto, altrimenti comunicarlo immediatamente al fornitore e allo spedizioniere. In caso di dubbi, non utilizzato il macchinario fino ad aver verificato la portata dei danni.
Gli elementi dell'imballaggio (parti in plastica, poliuretano espanso, punti metallici, ecc...) non devono essere lasciati alla portata dei bambini perché posseggono un potenziale pericol.
L'armadio non deve essere capovolto. In caso di necessità, alcuni armadi si possono capovolgere per il dato indicate nell'imballaggio. Se non è indicato, non siould capovolgere. Bisogna aspettare almeno 2 ore da quando è stato collocato in posizione verticale per il suo avvio.
Lo spostamento del macchinario deve realizzarsi con un carrello elevatore (muletto), per non danneggiare la struttura del macchinario. Trasportare il macchinario fino al luogo di installment e disimballarlo.
Gli elementi utilizzati per l'imballaggio sono completeness ricericlabili e vanno gettati negli apposti contentitori.
4.2 Posizionamento e livellamento
La zona in cui si posizione l'armadio deve essere pulita e libera. Evitare che il ventilatore dell'impianto frigorifero assorba materiali che si depositerebbero nell'alettatura del condensatore, riducendo l'efficienza delsystema.
Riturare il pallet, facendo attenzione a non danneggiare il mobile. Ora si più livellare l'armadio, avvitando o svitando le gambe. Dopo averlo livellato, ritirare la pellicola protettiva dall'acciaio inossidabile usando oggetti non taglienti, non usare taglierini che potrebbero graffiare l'acciaio.
A:CORPO DELLA GAMBA
B:FILETTATURA:
Girare a destra per abbassare il mobile
Girare a sinistra per elevare il mobile
L'armadio, nella sua posizione definitiva, delve essere distante alla parete nella parte posteriore almeno 50~mm e dai lati 30~mm e 500~mm dal fatto secondo quanto indicato alla Figura 1 - 17.
Se il macchinario dispone di ruote assicurarsi di collocare l'apparecchiatura in una superficie piana.
Prima dell'avvio assicurarsi di non ave nessuna fonte di calore in prossimità.
Per il perfetto funzionamento degli elementi che compongono il system di refrigerazione, è necessario che le prese d'aria, sua il ventilatore posizionato all'interno dellarmadioche l'accesso dell'aria al condensatore, non siano coperte. Non installare l'armadio all'aperto.
Non introdurre nessun elemento nelle reti di protezione dei ventilatori o zona dell'impianto frigorifero.
4.3 Connessione elettrica
La connessione elettrica dell'apparecchiatura deve essere realizzata da un TECNICO AUTORIZZATO.
Si dovranno considerare le legislazioni vigenti in agli paese in materia di collegamenti alla rete elettrica.
- Verificare che la tensione e la frequenza della rete corrisponde a quella indicata nella targhetto identificativa.
- É imprescindibile che l'installazione elettrica del luogo ove si collegherà l'armadio sua provvisto di MESSA A MASSA,osi come di un'adeguata protezione magnetotermica e differenziale (si consiglia una di 30mA .)
- É obbligatorio collegare a terra l'apparecchiatura mediante un dispositivo di protezione differenziale. Il fabbricante non è responsable di possibili danni originati dal mancato rispetto di quosti requisiti.
- Verificare che la presa di alimentazione sia adeguata al consumo da sostortare.
-
La presa di alimentazione deve essere del tipo Schuko dato che il tubo che incorpora l'armadio è di quello tipo (chiamataanche tipo F o CEE 7/4"), con morsetti di 4,8mm e presa a terra. E proibito allungare tale tubo di ingresso della corrente per la sua sicurezza. Inoltre, gli armadi, su ordinazione, si consecnano con tubi di ingresso della corrente di tipo H (Inghilterra) e di tipo B (America)
-
Se durante l'installazione del macchinario rileva quale difetto, contatti immediatamente il suo fornitore.
Non rispetto leindicazioni del fabbricante o un'inadeguata installazione, esime lo stesso da qualsiassi responsabilità. Il fabbricante non è responsabile dei danni personali o materiali che possa subire la macchina.
Consultare la targhetta identificativa per conoscere le caratteristiche specifiche della sua apparecchiatura. Sezione 3.
Esistono versiona 220V60Hz e 115V60Hz . Controllare le intensità sulla targa.
4.4 Connessione dello scarico
Negli armadi per pesce, il tubo di scarico dell'armadio deve essere collegato alla rete di scarico generale. Il suo posizionamento avverrà secondo la normativa. Consultare le Figure 1-17 per conoscere la posizione dello scarico.
4.5 Riciclaggio
L'imballaggio di quello prodotto è formato da:
- Pallet di legno.
- Cartone.
- Nastri di polipropilene.
- Polietilene espanso.
Tutti gli imballaggi utilizzati nel confezionamento di questa macchina sono riciclabili. Il corretto smaltimento di questi prodotti contribuire alla conservazione dell'ambiente. Per maggiori informazioni sul ricericlaggio di questi prodotti, rivolgersi all'autorità competente delle amministrazioni locali. Gettare questi materiali rispetto le normative in vigore.
PRIMA DI PROCEDURE ALLA MESSA IN SERVIZIO DEL DISPOSITIVO, LEGGERE ATTENTAMENTE LE ISTRUZIONI DI QUESTO MANUALE.
QUESTO DISPOSITIVO è PER USO ESCLUSIVAMENTE PROFESSIONALE E DEVE ESSERE UTILIZZATO DA PERSONALE QUALIFICATO.
5.1 Funzionamento
Di seguito verranno mostrati i passi da seguire per lavorare con l'armadio refrigerato, e tutte le possibilità di funzionamento disponibili.
5.1.1 Simbologia del pannello di controllo
Il pannello di controllo è costituito da un interruptore di accensione e da un termostato. Nella figura 18 e 19 si potranno osservare i dettagli del pannello.
5.1.2 Accensione della macchina
- Dopo aver pulito l'interno del mobile, collegarlo alla rete elettrica e posizionare l'interruttore su ON o sulla I. L'interruttore delve essere illuminato.
- La temperatura del termostato indica la temperatura dell'aria dell'interno dell'armadio.
- Dopo tre minuti dall'accensione della macchina, il led del compressore dovrà illuminarsi completeness.
- La temperatura che appeare inizialmente nel visualizzatore della temperatura sare la temperatura dell'ambiente. Man mano che la macchina funziona, se le porte sono chiuse, la temperatura si abbasserà fino al valore di regime.
In armadi negativi è previsto uno sbrinamento dopo due ore dall'avvio. - É necessario che il frigorifero funzioni sono a raggiungere la temperature di lavoro, prima di riempirlo.
5.1.3 Funzionamento della macchina
L'apparecchio da lei acquistato è concepito per la conservazione di bevande e alimenti. Le consiglio:
1) Per ottenere migliori prestazioni, evitare di collocare alimenti caldi all'interno del frigorifero, casa bevande non chiuse bene.
2) Non introdurre alimenti o recipienti caldi, cosi come prodotti chimici, corrosivi o farmaci ed evitare l'uso inadequato del mobile.
3) Proteggere gli alimenti e i loro aromi mediante sistemi di chiusura ermetica o plastica alimentare, collocarli in modo da permettere una buona circolazione dell'aria.
4) Non introdurre alimenti alla protezione per evitare possibili ossidazioni del macchinario.
5) Evitare l'apertura frequente delle porte e, soprattutto, non lasciarle aperte.
6) Non superare il livello di carico permesso.
7) Interruzione momentanea dell'alimentazione elettrica. Se l'interruzione non supera i 20 minuti, non è necessaria alcuna precauzione. Evitare di aprire le porte con l'obiettivo di evitare la perdita di temperatura. Se l'interruzione si prolunga或者其他 i 20 minuti, verificare che gli alimenti non sorpassino il punto critico, controllare che non siano alterati ed evitare l'apertura delle porte. La temperature massima per il deterioramento degli alimenti sono:
| Tipo di mobile | Temperatura massima nel prodotto |
| Refrigerazione | + 10°C |
| Pesce | + 2°C |
| Conservazione di prodotti congelati | - 15°C |
8) L'acqua in effesso è diretta mediante un tubo a una vaschetta di evaporazione che si trova dietro il condensatore. L'acqua evapora con il calore del condensatore.
Precauzioni:
1) Si garantisce la stabilità,anche con le porte aperte,ma è proibito appoggiarsi.
IT
2) Non è consigliabile caricare rack e cassetti con più di 40 kg e, in agli caso, il carico deve essere distribuito uniformamente.
3) É assolutamente vietato sedere o appoggiarsi sui cassetti
4) In caso di guasto, non è permesso avvinciniarsi al frigorifero scalzi, con il suolo bagnato o con le mani umide.
5.1.4 Spegnimento della macchina
Spingere l'interruttore su OFF o 0 per spegnere l'armadierefrigerato. L'interruttore smettera di essere illuminato.
5.2 Consigli utili
Leggere attendamente i consiglio utili che presentiamo di seguito per poter usufruire di tutto il potenziale che le offre il suo armadio refrigerato.
5.2.1 Manutenzione
Realizzare le operazioni di pulizia idonee affinché la sua macchina abbia una vita utile duratura.
- Pulire la macchina dai residui finali di agli giornata lavorativa. Prima di realizzzare qualiasi operazione di pulizia, scollegare l'apparecchiatura alla presa di corrente e posizionare l'interruttore generale sulla posizione OFF o 0. Gli armadi dispongono di scarico per facilitare la pulizia, così come l'eventuale fuoriuscita di liquidi provenienti dagli alimenti. Durante l'operazione di pulizia è indispensable togliere il tappo dello scarico e pulirlo, per evitare l'obstruzione per il trascinamento di elementi solidi. L'intenzione è che i liquidi che possano esserci non rstagnino.
Non utilizzare prodotti abrasivi, corrosivi, acidi, detergenti a base di cloro, dissolventi o derivati della benzina per la pulizia.
-
Non pulire la macchina con getti di acqua a pressione.
-
Pulizia del condensatore: Durante la pulizia bisognafare attenzione a non piegare le alette in alluminio del condensatore, altrimenti non passerebbe l'aria e non condenserbbe, provocando seri danni al dispositivo e annullando la garanzia.
-
Verificare che le porte chiudano perfettamente.
-
Prendere le precauzioni necessarie prima di accedere alla zona dell'unità condensatrice, a causa delle temperature elevate di alcuni elementi e il consequencese rischio di bruciature.
Se ha bisogno diambiare quale cavo non deve diminuire la sezione del cavo cambiato.
Il coperchio interno all'installazione elettrica della tabella di marcia è importantissimo. Se ha bisogno di smontarlo, nel momento di rimontarlo posizionarlo come in precedenza.
- Due volte all'anno, chiamare il servizio technique per realizzare le revisioni pertinenti:
Revisione dello stato delle giunture.
Revisione dello stato dei componenti.
Se il cavo dell'alimentazione è danneggiato, delve essere sostituito dal fabbricante, dal suo servizio post-vendita o da personale qualificato con il fine di evitare pericoli.
5.2.2 Utilizzo non prolongato
Nel caso di non utilizzato la macchina per un periodo prolongato (vacanze, chiusura provvisoria...) considerare questi consigli:
- Pulire la macchina in profondità.
- Scollegare l'interruttore generale della corrente elettrica.
6. ANOMALIE, ALLARMI AVERIE
Di seguito verranno indicati i passi da seguire nel caso in cui si verificasse un'anomalia o un erre di funzionamento. Nella segunte tabella sono enumerate le possibili cause e le possibili soluzioni. In caso di dubbi, o se non è capace di risolverve l'erreore, rivolgersi al servizio tecnico.
Non manipolare i componenti elettrici. La loro manipolazione può provocare pericolò di morte dato che i componenti hanno una Bassa tensione di rete.
| ANOMALIA | POSSIBLE CAUSA | SOLUZIONE |
| Il frigorifero non funziona | Non c'è corrente | Comprovare che la corrente arrivati al frigorifero verificando che l'interruttore generale sia accesso. |
| Temperatura insufficiente | Posizione del frigorifero | Verificare che non ci siano fonti di calore in prossimità |
| Parametri termostato | Verificare che il valore del termostato si trovi in un valore vicino allo 0°C in armadi refrigerati e -20 °C in congelatori. Per comprvarlo premere una volta il pulsante "set" del termostato e lasciarlo. | |
| Temperatura ambiente | Verificare che la temperatura ambiente non si superiore ai +32°C in armadi congegatori e -38°C in refrigerati, che è la temperatura massima di funzionamento del macchinario, eccetto per i modelli "tropicalizzati". | |
| Ubicazione degli alimenti nel ravolo refrigerato | Comprovare che il carico di alimenti si perfettamente collocato, perché impedire l'uscita dell'aria del ventilatore内的no, e che il tempo trascorso da quando sono stati collocati via il sufficiente per far raffreddare i prodotti. | |
| Chiudere la porta | Controlla che le portesi chiudano correttamente | |
| Pulizia del condensatore | Verificare che il condensatore sua pulito: Considerare che ad un impianto frigorifero pulito corrisponde un maggiore risparmio energetico, soprattutto se l'allettatura del condensatore è pulita. La frequenza sare determinata in funzione delle caratteristiche del locale. Nel caso in cui sua sporco bisogna contattare il servizio technique per la pulizia. | |
| Rumori strani occessivi | Cattivo livellamento e cattiva chiusura delle porte. | Verificare il livellamento del mobile e che le porte chiudano bene. |
| Sfregamenti con la zona mobile del frigorifero | Verificare che non ci si nessun oggetto che sfreghi con qualsiasi elemento mobile del frigoriferro. |
NOTA: se si produce un guasto non presente nella tabella, contattare il servizio di assistenza tecnica. Il fabbricante si riserva il diritto di modificare le caratteristiche alla preavviso.
Insieme al manuale si allegano le istruzioni del termostato installato per una consulatoria più dettagliata.
7. RICICLAGGIO DEL PRODOTTO
La normativa europea 2012/19/EU sull'eliminazione delle apparecchiature elettriche ed elettroniche indica che gli elettrodomestici non devono essere smaltiti nella stesso modo dei rifiuti solidi urbani. Le apparecchiature inutilizzate dovranno essere raccolte separatamente per ottimizzato la percentuale di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni alla salute e all'ambiente. Il simbolo del cestino dei rifiuti con X si trova in tutti i prodotti per ricordare l'obbligo di gettarli separatamente. Per maggiori informazioni sul corretto smaltimento dei rifiuti elettrici, rivolgersi al servizio pubblico responsabile o ai rivenditori.
