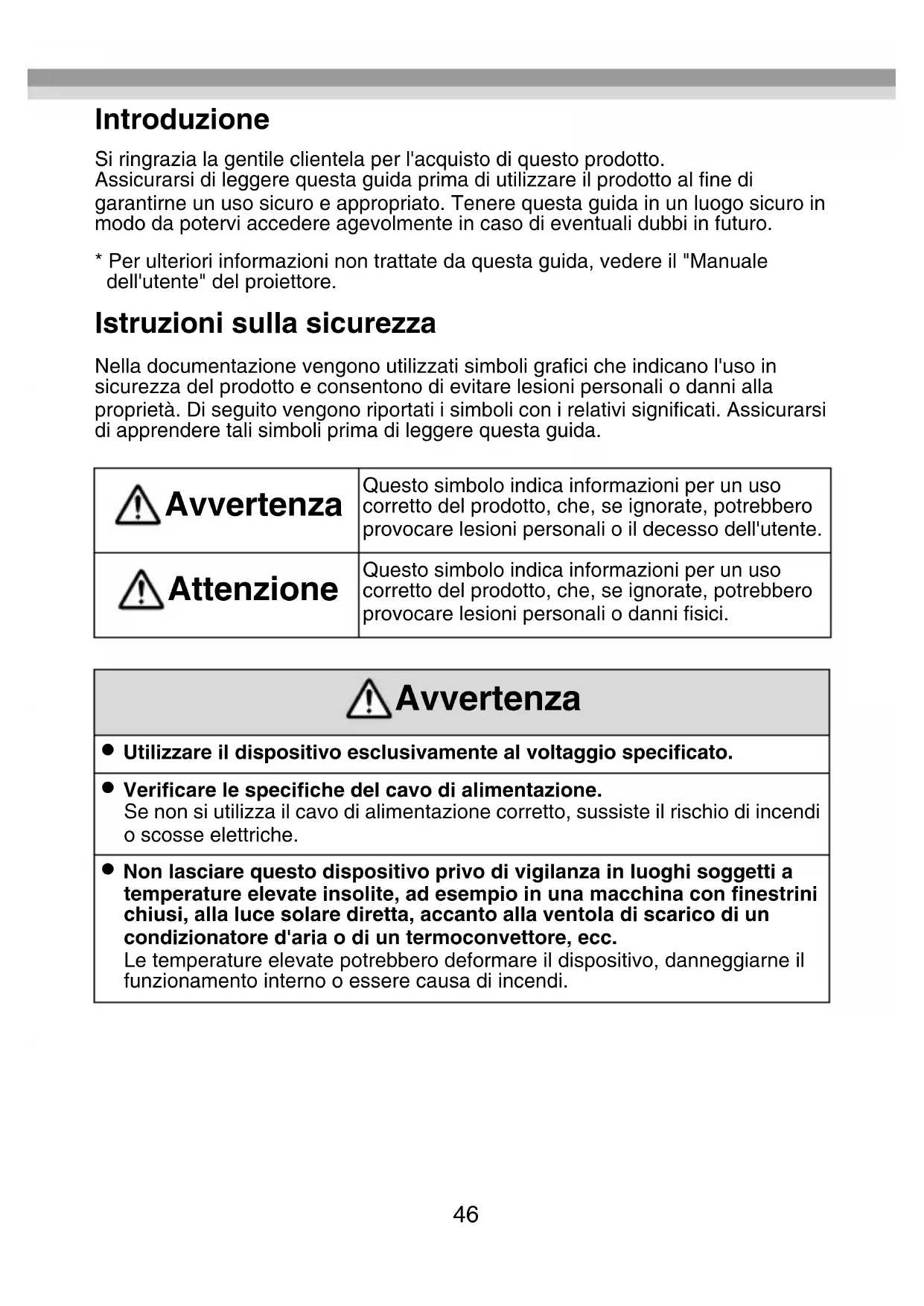

MANUALE UTENTE PowerLite Pro G6470WU EPSON

Manuale dell'utente......46

Si ringrazia la gentile clientela per l'acquisto di questo prodotto.

Assicurarsi di leggere questa guida prima di utilizzare il prodotto al fine di garantirne un uso sicuro e appropriato. Tenere questa guida in un luogo sicuro in modo da potervi accedere agevolmente in caso di eventuali dubbi in futuro.

* Per ulteriori informazioni non trattate da questa guida, vedere il "Manuale dell'utente" del proiettore.

Istruzioni sulla sicurezza

Nella documentazione vengono utilizzati simboli grafici che indicano l'uso in sicurezza del prodotto e consentono di evitare lesioni personali o danni alla proprietà. Di seguito vengono riportati i simboli con i relativi significati. Assicurarsi di apprendere tali simboli prima di leggere questa guida.

Avvertenza	Questo simbolo indica informazioni per un uso corretto del prodotto, che, se ignore, potrebbero provocare lesioni personali o il decesso dell'utente.
Attenzione	Questo simbolo indica informazioni per un uso corretto del prodotto, che, se ignore, potrebbero provocare lesioni personali o danni fisici.

Avvertenza

• Utilizzare il dispositivo esclusivamente al voltaggio specificato.
• Verificare le specifiche del cavo di alimentazione.

Se non si utilizza il cavo di alimentazione corretto, sussiste il rischio di incendi o scosse elettriche.

- Non lasciare questo dispositivo privo di vigilanza in luoghi soggetti a temperature elevate insolite, ad esempio in una macchina con finestrini chiusi, alla luce solare diretta, accanto alla ventola di scarico di un condizionatore d'aria o di un termoconvettore, ecc.

Le temperature elevate potrebbero deformare il dispositivo, danneggiarne il funzionamento interno o essere causa di incendi.

● Prestare attenzione quando si maneggia la spina di alimentazione.Se non viene maneggiata correttamente, sussiste il rischio di incendi o scosse elettriche.Tenere presente i seguenti punti quando si maneggia la spina.• Non sovraccaricare le prese a parete, i cavi di prolunga o le ciabatte.• Non collegare se sulla presa sono presenti sostanze estranee, ad esempio polvere.• Assicurarsi che la spina sia interamente collegata.• Non collegare o scollegare con mani umide.• Non scollegare tirando il cavo di alimentazione.• Non utilizzare un alimentatore diverso (adattatore CA). Utilizzare esclusivamente l'alimentatore in dotazione.

● Non utilizzare un cavo di alimentazione danneggiato.In caso contrario, sussiste il rischio di incendi o scosse elettriche.• Non manomettere il cavo di alimentazione.• Non posizionare oggetti pesanti sul cavo di alimentazione.• Non applicare forza, piegamento o torsione eccessivi sul cavo di alimentazione.• Non eseguire il cablaggio accanto a una stufetta elettrica.

● Non installare o utilizzare questo dispositivo in luoghi soggetti a umidità o esposti all'acqua, ad esempio in luoghi all'aperto, in prossimità di bagni, docce ecc.In caso contrario, sussiste il rischio di incendi o scosse elettriche.

● Assicurarsi di effettuare la messa a terra del dispositivo.Collegare la porta FG del dispositivo a un cavo di terra.

● Non toccare la spina durante i temporali.In caso contrario, sussiste il rischio di scosse elettriche.

● Tranne laddove indicato nel "Manuale dell'utente", il telaio di questo dispositivo deve essere aperto esclusivamente da personale di assistenza qualificato. Non disassemblare o manomettere questo dispositivo o le relative parti di ricambio.Diverse sezioni all'interno del dispositivo sono provviste di carica elettrica elevata con conseguente rischio di incendi o scosse elettriche.

● Non posizionare vasi, recipienti contenenti acqua o contenitori medici su questo dispositivo.Se del liquido viene versato dal contenitore, sussiste il rischio di incendi o scosse elettriche.

- Se si ravvisa una qualsiasi delle seguenti anomalie, spegnere immediatamente il dispositivo, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o il centro di assistenza Epson.

• Se si nota del fumo fuoriuscire dal dispositivo o si percepiscono odori o suoni anomali.
• Se acqua o sostanze estranee penetrano all'interno del dispositivo.
• Se il dispositivo è caduto e il telaio risulta danneggiato.
  Se si continua a utilizzare il dispositivo in una delle condizioni elencate, sussiste il rischio di incendi o scosse elettriche.
  Non eseguire riparazioni autonomamente.

Attenzione

- Quando si sposta il dispositivo, assicurarsi di spegnere l'alimentazione, scollegare il cavo di alimentazione dalla presa elettrica e scollegare ogni cablaggio prima dello spostamento. In caso contrario, sussiste il rischio di incendi o scosse elettriche.

- Non installare il dispositivo in un luogo soggetto a umidità o polvere, quale il bancone di una cucina, nelle vicinanze di un umidificatore, oppure in un ambiente soggetto a fumo o vapori. In caso contrario, sussiste il rischio di incendi o scosse elettriche.

- Non installare il dispositivo nei seguenti luoghi. - Su tappeti, letti, lenzuola ecc. - Non coprirlo con lenzuola, tende, tovaglie ecc.

- Non posizionarlo su una superficie inclinata o instabile. In caso contrario, potrebbe cadere e causare lesioni.

- Quando si effettua la manutenzione del dispositivo, non utilizzare panni umidi o solventi, quali alcool, benzene o diluenti. In caso contrario, sussiste il rischio di scosse elettriche o malfunzionamenti.

- Non sedere su questo dispositivo o posizionarvi sopra oggetti pesanti. In caso contrario, vi è il rischio di lesioni.

- Prima di effettuare la manutenzione del dispositivo, assicurarsi di spegnere l'alimentazione, scollegare il cavo di alimentazione dalla presa elettrica e disconnettere ogni cablaggio. In caso contrario, sussiste il rischio di scosse elettriche.

- Per motivi di sicurezza, quando il dispositivo non viene utilizzato, assicurarsi di scollegare il cavo di alimentazione dalla presa elettrica. Se l'isolamento si è deteriorato, sussiste il rischio di incendi.

Marchi e copyright

HDMI e High-Definition Multimedia Interface sono marchi commerciali o marchi registrati di HDMI Licensing LLC.

Gli altri nomi di prodotti citati in questo documento sono utilizzati anche a scopi identificativi e possono essere marchi commerciali dei rispettivi proprietari. Epson rinuncia espressamente a tutti i diritti su questi marchi.

Note sull'uso e l'immagazzinamento

• Non far cadere il dispositivo e non sottoporlo a urti.
• Utilizzare e conservare il dispositivo nelle seguenti condizioni.

Alimentazione (adattatore CA): da 100 a 240 V CA ±10% 50/60 Hz Temperatura di funzionamento: da +5 a +35°C (da 41 a 95°F); senza condensa Temperatura di immagazzinamento: da -10 a +60°C (da 14 a 140°F); senza condensa

• Non installarlo in un luogo soggetto a vibrazioni o urti.
• Non utilizzare o conservare il dispositivo in luoghi soggetti a estremi di temperatura. Evitare variazioni di temperatura repentine. In caso contrario, il dispositivo potrebbe non funzionare correttamente.

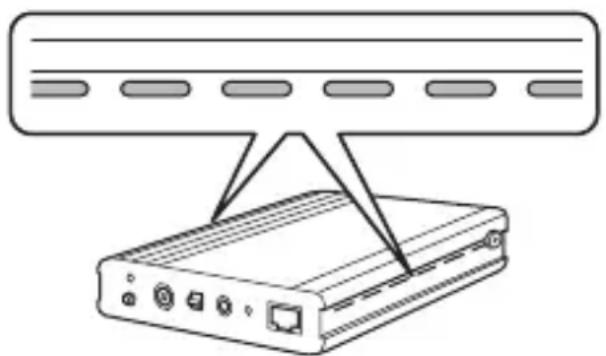

• Assicurarsi che vi sia uno spazio di almeno 20 mm (0,8 pollici) tra il dispositivo e le pareti a destra e a sinistra al fine di evitare che le fessure di aerazione sui lati vengano ostruite e lasciare uno spazio di almeno 25 mm (1 pollice) sopra il dispositivo.

• Non installare il dispositivo accanto a linee ad alto voltaggio o ad apparecchiature elettromagnetiche. In caso contrario, il dispositivo potrebbe non funzionare correttamente.
• Poiché le interferenze interne possono essere di disturbo, assicurarsi che il cavo LAN sia completamente svolto e steso quando viene installato.
• Non attorcigliare o piegare il cavo LAN.
• Non legare il cavo LAN insieme ad altri cavi. In particolare, assicurarsi che sia separato dal cavo di alimentazione.
• Non allentare alcuna vite ad eccezione della vite della porta FG.
• Assicurarsi che il cavo di terra sia messo a terra prima dell'uso.
• Collegare tutti i cavi richiesti prima di accendere il dispositivo.
• Durante la comunicazione, non spegnere/accendere questo dispositivo o il proiettore e non collegare o scollegare alcun cavo.

Panoramica sulle funzionalità

Questo trasmettitore consente la trasmissione a lunga distanza di un segnale HDMI e di controllo (RS-232C) tramite un cavo LAN (categoria 5e o 6). Questo dispositivo è basato sullo standard HDBaseT.

Il dispositivo risulta utile quando si desidera controllare il proiettore da posizione remota, ad esempio in una sala o in un sito per manifestazioni, in quanto è possibile utilizzare un cavo LAN con lunghezza fino a 100 m (328 piedi).

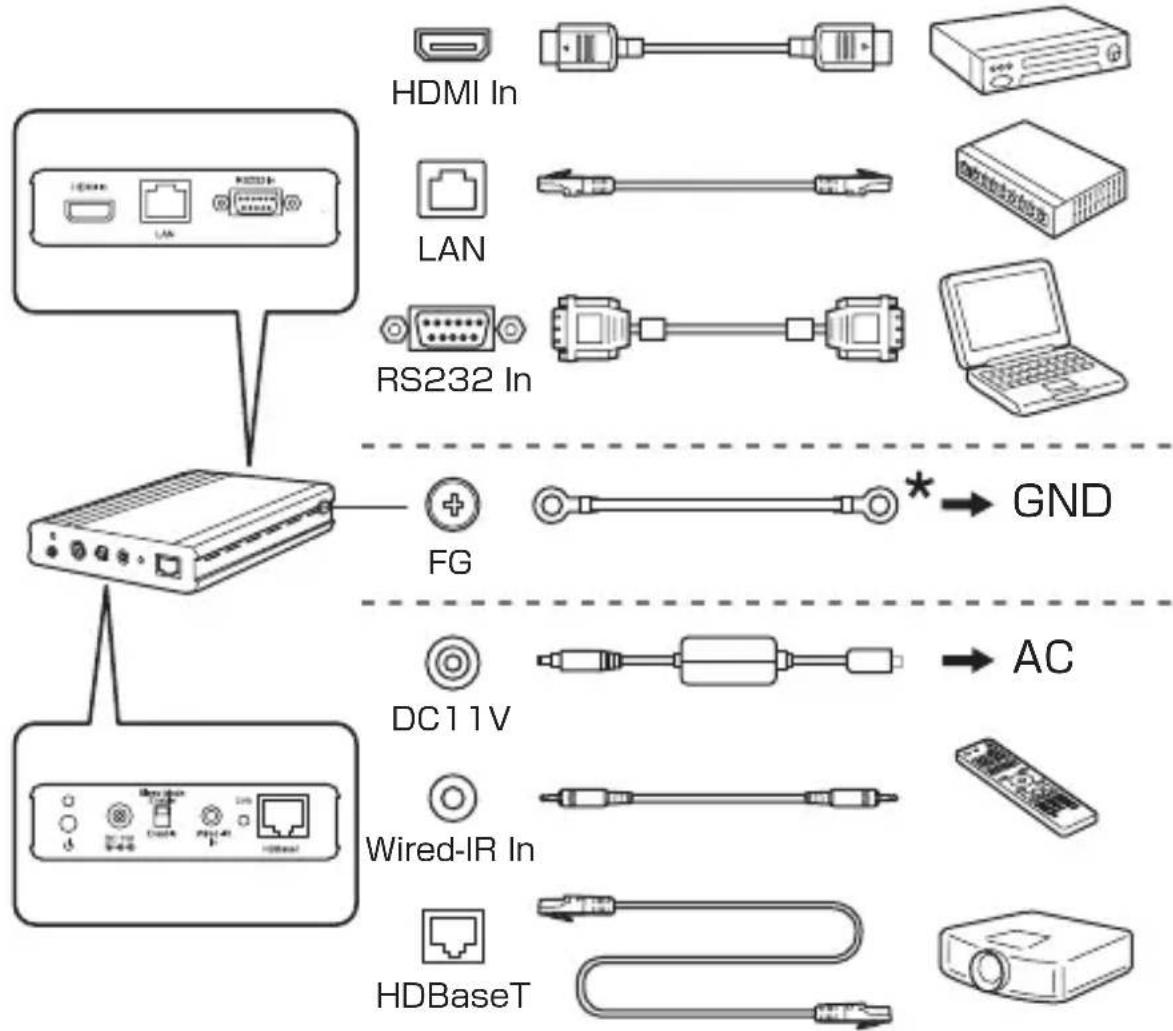

Collegamento

Collegare il proiettore alla porta HDBaseT sul dispositivo utilizzando un cavo LAN. Quindi, collegare questo dispositivo all'apparecchiatura video compatibile HDMI o a un computer tramite il quale controllare il proiettore.

	Nome Funzione
1	Porta HDMI In Consente l'ingresso dei segnali video e audio da apparecchiature video e computer compatibili HDMI.
2	Porta LAN (per controllo a distanza)	Consente di collegare il dispositivo a una rete utilizzando un cavo LAN. Collegare quando si controlla proiettore da un computer tramite una rete.
3	Porta RS-232 In (per controllo a distanza)	Consente di collegare il dispositivo a un computer utilizzando un cavo RS-232C. Collegare quando si controlla il proiettore da un computer.
4	Indicatore di alimentazione	Indica lo stato operativo del dispositivo. Acceso in verde: il dispositivo è in funzione. Acceso in arancione: il dispositivo è in stand-by.
5	Tasto di alimentazione	Accende/spegne il dispositivo. Questo dispositivo supporta Direct Power On. Questa funzione consente l'accensione automatica del proiettore quando viene fornita alimentazione.
6	Ingresso di alimentazione	Connette la spina di alimentazione dell'adattatore CA. Non utilizzare un alimentatore diverso (adattatore CA/cavo di alimentazione). Utilizzare esclusivamente l'alimentatore in dotazione.Tenere presente che quando il cavo di alimentazione è collegato, questo dispositivo si accende automaticamente (Direct Power On) al ripristino dell'alimentazione in seguito ad un guasto della stessa.
7	Interruttore [Sleep Mode]	Quando impostato su [Enable], il dispositivo entra automaticamente in modalità di riposo e si spegne dopo 30 minuti in assenza di segnale in ingresso. Premere il tasto di alimentazione per riaccendere il dispositivo.Quando impostato su [Disable], il dispositivo non si spegne automaticamente. Quando si effettua il monitoraggio e il controllo tramite HDBaseT, impostare su [Disable] in modo che il dispositivo non entri in modalità di riposo.Se il dispositivo è collegato a un punto di accesso tramite un collegamento LAN, non si spegnerà anche se la modalità di riposo è abilitata.
8	Porta Wired-IR In Consente di collegare il set di cavi del telecomando opzionale del proiettore (ELPKC28) e riceve i segnali di ingresso dal telecomando.
9	Indicatore Link Si accende in verde durante la comunicazione con il proiettore.
10	Porta HDBaseT Consente di collegare il dispositivo a un proiettore utilizzando un cavo LAN.
11	Connettore FG (terra)	Mette a terra il cavo di terra.

Cavi LAN supportati

Utilizzare un cavo LAN STP diritto di categoria 5e o 6. Quando si utilizza un cavo, servirsi di un tester per verificare che le proprietà del cavo siano almeno di categoria 5e prima di effettuare il collegamento. Quando si utilizza un connettore a relè, assicurarsi che i cavi di connessione soddisfino le specifiche sopra menzionate.

Risoluzione dei Problemi

Problema Soluzione
Nessuna immagine visualizzata	L'alimentazione è accesa?Verificare che l'indicatore di alimentazione sia acceso in verde.
	Il cavo HDMI è stato collegato in modo corretto?Verificare che il cavo HDMI sia saldamente collegato ai connettori sull'apparecchiatura video e su questo dispositivo.
	Il cavo LAN è stato collegato in modo corretto?Verificare che l'indicatore Link sia acceso in verde. Inoltre, assicurarsi di utilizzare un cavo STP diritto di categoria 5e o 6.
	L'apparecchiatura HDMI è accesa?Verificare che l'apparecchiatura HDMI sia accesa e che vi sia un'immagine in riproduzione.
	È stato connesso un cavo durante il funzionamento?Collegare tutti i cavi richiesti prima di accendere questo dispositivo.
	Se ancora non viene visualizzata alcuna immagine anche dopo aver verificato i punti di cui sopra, provare a spegnere e riaccendere tutti i dispositivi collegati.
L'immagine è sfocata.	Il cavo LAN è stato collegato in modo corretto?Verificare che l'indicatore Link sia acceso in verde. Inoltre, assicurarsi di utilizzare un cavo STP diritto di categoria 5e o 6. Non utilizzare un cavo UTP.
	Il cavo di terra è connesso alla terra?Per una comunicazione stabile con il proiettore, assicurarsi che il dispositivo sia connesso a terra.
	Il cavo LAN è legato insieme ad altri cavi?Se il cavo LAN è legato insieme ad altri cavi, possono verificarsi interferenze.
Nessuna emissione di audio HDMI	I dispositivi sono collegati tramite un cavo HDMI?Se non viene emesso audio quando si effettua la connessione con un cavo HDMI, impostare l'apparecchiatura collegata sull'uscita PCM.
Il telecomando non funziona	Il cavo del telecomando è stato collegato in modo corretto? Verificare che il cavo del telecomando sia saldamente collegato ai connettori sul telecomando e su questo dispositivo.
	L’ID del telecomando e l’ID del proiettore corrispondono? Assicurarsi che l’ID del proiettore che si desidera utilizzare e l’ID del telecomando corrispondano.
	È collegato un telecomando di un altro produttore? I telecomandi di altri produttori non sono supportati.
	Il dispositivo è pronto per la comunicazione? Vedere la voce "Comunicazione impossibile" a seguire.
Comunicazione impossibile (Controllo impossibile dalle porte LAN, RS-232 In o Wired-IR In)	La funzione HDBaseT è abilitata per il proiettore collegato? Verificare le impostazioni del proiettore.
	Il dispositivo è entrato in modalità di riposo? In modalità di riposo, il dispositivo non può essere controllato dalle porte RS-232 In o Wired-IR In. Impostare l'interruttore [Sleep Mode] su [Disable].
	L'alimentazione è stata attivata/disattivata o è stato collegato/scollegato un cavo durante la comunicazione? Se l'alimentazione o il segnale viene interrotto durante la comunicazione, si verifica un errore di comunicazione.

Specifiche

Porta HDBaseT RJ45	/Lunghezza cavo 100 m (328 piedi) massimo
Segnali uscita supportati (HDBaseT)	HDMI (Video, Audio)/RS-232 (per controllo)/Wired IR (telecomando)/LAN (per controllo)
Porta HDMI In HDMI	HDCP supportati (per audio, solo PCM)/Lunghezza cavo 3 m (9,8 piedi) massimo
Segnali ingresso HDMI	VGA/SVGA/XGA/WXGA/WXGA+/WXGA++/WSXGA+/SXGA/SXGA+/UXGA/WUXGA/SDTV(480i/480p)/SDTV(576i/576p)/HDTV(720p)/HDTV(1080i)/HDTV(1080p)* Varia a seconda del proiettore collegato. Per ulteriori dettagli, vedere il "Manuale dell'utente" del proiettore.
Porta LAN RJ45 (solo	100Base-TX)
Porta RS-232 In Mini	D-Sub 9 pin (maschio)/Lunghezza cavo 5 m(16,5 piedi) massimo (cavo incrociato)
Porta Wired-IR In	Mini jack stereo (3,5 Φ)/Lunghezza cavo 20 m (65,6 piedi) massimo
Alimentazione(Adattatore CA)	Da 100 a 240 V CA ±10% 50/60 Hz
Alimentazione(ELPHD01)	11 V CC
Consumo dicorrente	Funzionamento: 6 WStand-by: 0,48 W
Ambiente operativo T	Temperatura: da +5 a +35°C (da 41 a 95°F)Umidità: da 20 a 80% (senza condensa)
Ambiente diimmagazzinamento	Temperatura: da -10 a +60°C (da 14 a 140°F)Umidità: da 10 a 90% (senza condensa)
Dimensioni(L x A x P)	102 x 25 x 102 mm (4 x 1 x 4 pollici); escluse le partisporgenti
Massa Circa 280 g
Articoli in dotazione H	HDBaseT Transmitter, adattatore CA, cavo dialimentazione, cavo di terra

Cablaggio per la porta RS-232 In

Utilizzare un cavo incrociato RS-232C.

- Nome segnale

Connettore Pin Nome segnale Funzione
	2 RD Ricezione dei dati
	3 TD Trasmissione dei dati
	5 GND Cavo per la messa a terra del segnale

- Protocollo di comunicazione

Impostazione predefinita velocità baud: 9.600 bps, Lunghezza dati: 8 bit,

Parità: nessuna, Bit di stop: 1 bit, Controllo flusso: nessuno
