MANUALE UTENTE HSE 65 V 600 Wolf Garten

1 Sp i n a
2 Interruftore on-off
3 Tensionatore cavo
4 Manopola di bloccaggio per la regolazione della testa della lama
5 Feritoie di ventilazione
6 Archetto con interruptore di sicurezza
7 Scudo di protezione
8 Lama
9 Portalama

NL

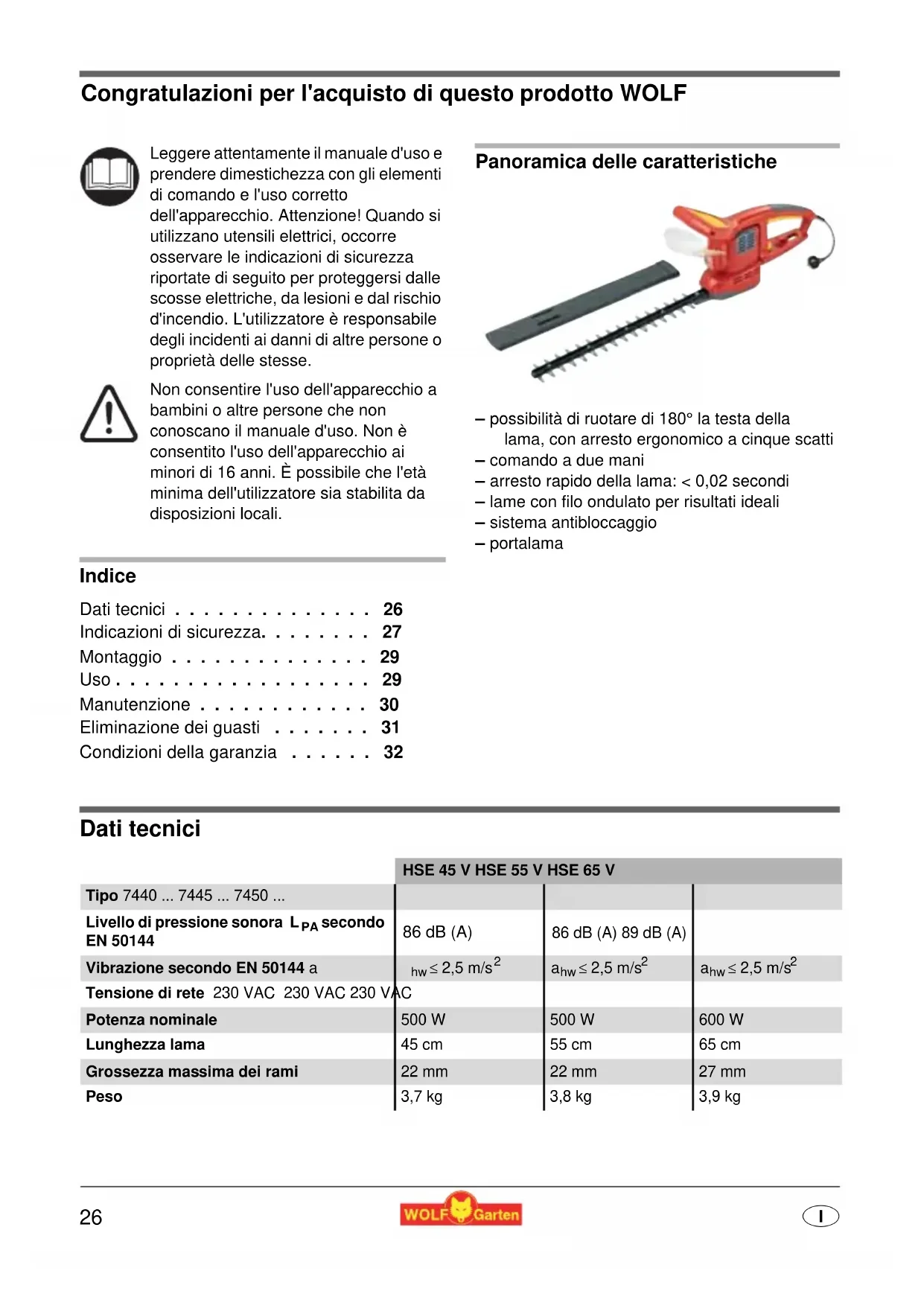

Congratulations per l'acquisto di quello prodotto WOLF

Leggere attendamente il manuale d'uso e prendere dimestichezza con gli elementi di lavoro e l'uso corretto dell'apparecchio. Attenzione! Quando si utilizzato utensili elettrici, occorre osservare leindicazioni di sicurezza riportate di seguito per proteggersi dalles scosse elettriche, da lesions e dal rischio d'incendio. L'utilizzatore è responsable degli incidenti ai danni di altre persono o proprietà delle stesse.

Non consentire l'uso dell'apparecchio a bambini o altre persona che non conoscano il manuale d'uso. Non è consentito l'uso dell'apparecchio ai minori di 16 anni. è possibile che l'èta minima dell'utilizzatore sia stabilita da disposizioni locali.

Indice

Dati tecnici 26

Indicazioni di sicurezza. 27

Montaggio 29

Uso 29

Manutenzione 30

Eliminazione dei guasti 31

Condizioni della garanzia 32

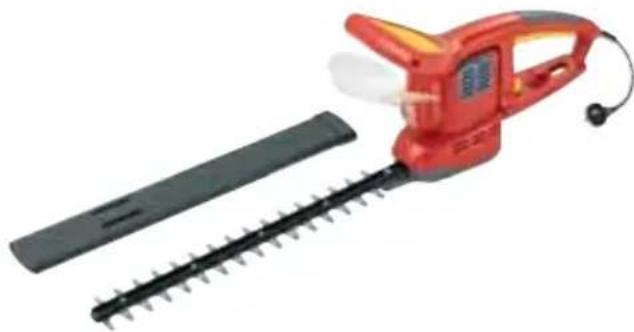

Panorama delle caratteristiche

• possibilità di ruotare di 180^ la testa della lama, con arresto ergonomico a cinque scatti
• comando a due mani
• arresto rapido della lama: < 0.02 secondi
• lame con filo ondulato per risultati ideali
• planta antibloccaggio
  -portalama

Dati tecnici

	HSE 45 V HSE 55 V HSE 65 V
Tipo 7440 ... 7445 ... 7450 ...
Livello di pressione sonora LPA secondo EN 50144	86 dB (A)	86 dB (A) 89 dB (A)
Vibrazione secondo EN 50144 a	hw≤2,5 m/s2	ahw≤2,5 m/s2	ahw≤2,5 m/s2
Tensione di rete 230 VAC 230 VAC 230 VAC
Potenza nominale	500 W	500 W	600 W
Lunghezza lama	45 cm	55 cm	65 cm
Grossezza massima dei rami	22 mm	22 mm	27 mm
Peso	3,7 kg	3,8 kg	3,9 kg

Indicazioni di sicurezza

Significato dei symboli

Indossare occhiali di protezione e paraorecchi

Indossare guanti di protezione

Se il cavo di collegamento subisce danni o viene reciso, staccare immediatamente la spina

Non esporre alla pioggia

Indicazioni generali

• La macchina è destinata esclusivamente al taglio di siepi. Un uso diverso o che esuli da quello previsto è da considerarsi non appropriato. Il produttore/fornitore non risponde dei anni che possano derivarne. Il rischio è a carico esclusivo dell'utilizzatore.
  Non sovraccaricare l'apparecchio: funziona meglio e con maggiore sicurezza nell'ambito di applicazione indicato.

Prima di procedere al taglio

• Eliminare i corpi estranei alla superficie di lavoro.
• Esaminare la siepe alla ricerca di oggetti nascosti (ad esempio reti metalliche di recinzione).

• Verificare l'eventuale presenza di danni e invecchiamento (fragilità) nel cavo di collegamento e nel cavo montato all'esterno dell'apparecchio. Utilizzato quosti elementi solo se si trovano in condizioni incecepibili.

• Verificare la presenza dei dispositivi di protezione. Non è consentito l'uso di apparetti privi di dispositivi di protezione o con dispositivi di protezione danneggiati.

• Controllare (controllo visivo) se gli utensili da taglio sono smussati o danneggiati.
• Fare sostituire gli utensili da taglio smussati o danneggiati.
• Mantenere le maniglie pulite, asciutte e privedi olio e grasso.
  Non tentare mai di utilizzato una macchina incomplete o una macchina che presenti modifiche non autorizzate.

Durante il taglio

Nonutilizzare la cesaia quando piove né per tagliare siepi umide.

L'infiltrazione di acqua nell'alloggiamo accresce il rischio di scossa elettrica.

Nonutilizzare l'apparecchio laddove sussista rischio di incendio o esplosione.
- Prestareattenzionea quantosistafacendo. Usareilbuonsenso quandocisiacceinge alavorare.Nonutilizzare l'apparecchio quandosi estanchiocisi trova sotto l'influsso di droghe,alcolomedicamenti.

Non indossare abbigliamento sciolto né ornamenti.

I vestiti e gli ornaments possono restare impigliati nelle parti mobili.

• Lavorare solo con calzature robuste e pantaloni lunghi.
  Non lavorare mai a piedi scalzi o con sandali.

• Afferrare saldamente l'apparecchio con entrambe le mani e farlo funzionare solo se ci si trova in una posizione ben salda.

• Durante il lavoro, prestare attenzione ai corpi estranei.
• Mantenere ordinata la zona di lavoro: il disordine cui可能导致 incidenti.
• Sincerarsi di disporre di spazio sufficiente per lavorare.

• Mantenere tutte le parti del corpo lontane dalle lame.

• Nella zona di lavoro non è consentita la presenza di persona, in particolare di bambini, né di animali o oggetti.
  Scegliere un'altezza di lavoro che permetta di evitare che la lama tocchi il suolo.
  Non tentare di eliminare il materiale tagliato quando le lame sono in movimento, né afferrare il materiale da tagliare.

Attenzione! Lame controrotanti

Se le lame si bloccano, ad esempio a causa di rami grossi ecc., specnere la cesaia:

• Estrarre la spina elettrica.
  Non toccare le lame in movimento.
• Eliminare la causa del blocco.

Per il trasporto, staccare la spina alla presa.
Non staccare mai la spina alla presa tirando dal cavo di collegamento.
- Con le lame ferme, trasportare la cesaia dallemaniglie (mantenerle mani lontane dallemame).
Non trasportare mai l'apparecchio dal cavo di collegamento.
- Fare in modo che, dopo l'uso, l'apparecchio venga conservato in modo tale da impedire il contatto con le lame (coprilama).

Cavo

Attenzione! Scarica elettrica da cavo danneggiato

Quando il cavo è tagliato completeness o danneggiato, il fusibile di sicurezza non sempre funziona.

Non toccare il cavo prima di estrarre la spina alla presa di corrente.
Il cavo danneggiato delve essere completenessistuito. E' proibito rappezzare il cavo con nastro isolante.
- Evitare di toccare con il corpo gli elementi collegati a massa (ad esempio, recinzioni metalliche)

• Fare riparare il cavo solo da un technician specializzato.
• Fissare il cavo di collegamento al tensionatore. Evitare che il cavo sfreghi contro bordi, punte o oggetti taglienti.
• Evitare che il cavo rimanga schiacciato nelle fissure di porte e finestre socchiuse.
• Mantenere il cavo lontano alla zona di taglio.

Non e consentito togliere ne ponticellare i dispositivi di commutazione.
Utilizzare solo prolonghe che non siano più sottili di un tubo di gomma, tipo: HO 7 RNF, sezione trasversale minima 3 × 1.5 ~mm^2 , lunghezza: max. 25 ~m .
- É necessario che i cavi siano protetti dagli spruzzi d'acqua.

Manutenzione

Attenzione! Lame controrotanti

Prima di effettuare qualsiasi manutenzione e pulizia:

• Estrarre la spina elettrica.
  Non toccare le lame in movimento.

Non spruzzare acqua sull'apparecchio. Per la pulizia, non utilizzato pulitori ad alta pressione né getti di vapore.
Non ripore la cesaia in ambienti umidi.
Per motivi di sicurezza, sostuire le partu usurate o danneggiate.
- Fare sempre eseguire le riparazioni da un'officina specializzata.
- Se il cavo di collegamento è danneggiato, per evitare rischi va fatto sostituire da un'officina autorizzata.
Utilizzare solo ricambi originali WOLF, altrimenti non vi è alcuna garanzia che l'apparecchio sia conforme alle norme di sicurezza.

Smaltimento

Non smaltire gli appearecchi elettrici insieme ai rifiuti domestici. Assicurare un riciclaggio rispetto dell'ambiente dell'apparecchio, degli accessori e dell'imballaggio.

Montaggio

Fissaggio dello scudo di protezione A

• Montare lo scudo di protezione come si在哪 nella figura.

Uso

Orari d'uso

• Attenersi alle disposizioni locali.
• Informarsi circa gli orari d'uso presso le autorità locali.

Fare passare il cavoattraverso il tensionatore B

• Far passare il cavoattraverso il tensionatore come si在哪 una figura (evitare che la spina si stacchi inavvertamente).

Regolazione della testa della lama C

Per consentire in anni situazione una posizione della mano sempre adeguata ed ergonomica, è possibile arrestare la testa della lama su 5 punti

Attenzione! Lame controrotanti

Procedere alla regolazione dell'apparecchio solo dopo aver spento il motore e dopo che la lama si sua completeness fermata.

1. Premere verso il basso il bottone di scatto.
2. Ruotare la testa della lama sulla posizione desiderata.
3. Rilasciare nuovamente il bottone di scatto.
4. Controllare se la testa della lama è salda (è possibile accendere la cesa io solo se la testa della lama è scattata in posizione).

Collegamento alla presa (230 Volt, 50 Hz)

• Collegare l'apparecchio solo a prese protette da un fusabile ridardato da 10-16 ampère (o da un interruptatore di protezione della linea di tipo B).

i Nota:dispositivo di protezione contro corrente residuale

Questi dispositivi di protezione proteggonoda lesionsi gravi qualora si entri in contatto con linee danneggiate nonché in caso dierrori di isolamento e, in determinati casi,anche in caso di danneggiamento di linee sotto tensione.

Raccomandiamo che l'attrezzo sia collegato ad una presa di corrente che sua protetta da un dispositivo di protezione contro la corrente residuale (RCD) con una corrente residuale non superiore a 30mA .
- Sono disponibili dei retrofit per i vecchi impianti. Rivolgersi ad un technician elettricista

Accensione/spegnimento della casaia

• Mantenere una posizione ben salda, in particolare se si lavora或者其他 l'altezza del capo.
• Mantenere le lame lontane dal corpo.
  Non posare mai il cavo sulla siepe, dove può entrare lavoramente nel raggio d'azione delle lame.

Accensione del motore E

1. Mantenere premuto l'interruttore di sicurezza dell'archetto (1).
2. Contemporaneamente, premere l'interruttore on-off della maniglia (2).

Spegnimento del motore E

• Rilasciare uno dei due interruttori.

Suggerimenti per il taglio F G H J

• Tenereconto dei periodi di incubazione degli uccelli.

• La forma ideale per il taglio di una siepe è il trapezio, che consente un afflusso sufficiente di luce e aria in tutte le zone della siepe.
  Per facilitare la crescita frondosa delle siepi giovani, accorciare i rametti nuovi solo fino alla meta.

• Se la siepe ha già raggiunto l'altezza desiderata, è possibile eliminare del tutto i rametti nuovi.

• Per ottener un'altezza uniforme della siepe, è possibile tendere una cordicella all'altezza desiderata e tagliare lungo esta linea.
• Stagioni per il taglio: - Siepi di fogliame: maggio/giugno e ottobre (potatura pari a circa 1/3 dell'altezza totale in inverno)
• Siepi di conifera: aprile e ottobre
• Conifere: aprile e ottobre

Manutenzione

Generale

Attenzione! Lame controrotanti

Prima di effettuare qualsiasi manutenzione e pulizia:

• Estrarre la spina elettrica.
  Non toccate lame in movimento.

Pulizia

• Dopo l'uso pulire la casa con un panno asciutto, in particolare le feritoie di ventilazione; se è molto sporca usare una spazzola.
• Dopo l'uso spruzzare olio conservante sulle lame.
  Non spruzzare acqua sulla cseoia.

Conservazione

Collocare la cseoia sul portalama fornito

• Per una conservazione ideale, è possibile fissare il portalama alla parete K L

• Per agevolare il fissaggio del portalama alla parete, suggeriamo l'uso della maschera di foratura (vedere pagina 136).

• Conservare la cesaia in luogo asciutto e fuori della portata dei bambini.

Eliminazione dei guasti

Problema Possibile causa Rimedio
Le lame si surriscaldano	·lame smussate	·Rivolgersi ad un'officina del servizio di assistenza WOLF.
	·frizione eccessiva acause della mancanza di lubrificazione	·Oliare le lame
Il motore non funziona	·manca la tensione di rete	·Controllare l'alimentazione di corrente, eventually farla riparare da un technique elettricista.
	·Cavo danneggiato: ! Attenzione! Scarica elettrica da cavo danneggiato Quanto il cavo è tagliato completeness o danneggiato, il fusabile di sicurezza non sempre funziona. ·Non toccare il cavo prima di estrarre la spina alla presa di corrente.	·Affidare ad un'officina del servizio di assistenza WOLF la sostituzione completeness del cavo. E' proibito rappezzare il cavo con nastro isolante.
Funzionamento non uniforme	·Lama deteriorata	·Rivolgersi ad un'officina del servizio di assistenza WOLF.
	·Lama allentata nel fissaggio	·Rivolgersi ad un'officina del servizio di assistenza WOLF.

In caso di dubbi, rivolgersi sempre ad un'officina del servizio di assistenza WOLF.

Prima di agli controlled o prima di qualiasi intervento sulle lame, spegnere la casa e staccare la spina.
