BEDIENUNGSANLEITUNG HSE 65 V 600 Wolf Garten

D Gebrauchsanweisung 6

GB Instruction manual 13

F Mode d'emploi 19

1 Manuale d'uso 26

1 Netzstecker
2 Ein-/Ausschalter
3 Kabelzugentlastung
4 Sperrknopf für Messerkopfverstellung
5 Lüftungsschlitze
6 Bügel mit Sicherheitsschalter
7 Schutzschild
8 Messer
9 Messerköcher

GB

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem wichtigen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheitshinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, das Gerätbenutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Inhalt

Technische Daten 6

Sicherheitshinweise 7

Montage 9

Betrieb 9

Wartung 10

Beseitigung von Störungen 11

Garantiebedingungen 12

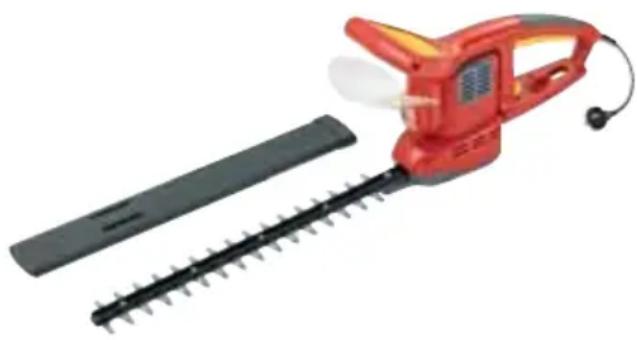

Die Ausstattungsmerkmale im Überblick

-bis zu 180^ drehbarer Messerkopf mit 5-fach Arretierung fur kraftsparendes Arbeitsen
-Zweihandschaltung
- Messerschnellstopp: < 0.02 Sekunden
- Klingen mit Wellenschliff für optimes Schneidergebnis
Anti-Blockiersystem
- Messerköcher

Technische Daten

	HSE 45 V HSE 55 V HSE 65 V
Typ 7440 ... 7445 ... 7450 ...
Schalldruckpegel LPA nach EN 50144	86 dB (A)	86 dB (A) 89 dB (A)
Vibration nach EN 50144 a	hw ≤ 2,5 m/s²	ahw ≤ 2,5 m/s²	ahw ≤ 2,5 m/s²
Netzspannung 230 VAC 230 VAC 230 VAC
Nennleistung 500 W 500 W	600 W
Messerlänge	45 cm	55 cm	65 cm
maximale Aststärke	22 mm	22 mm	27 mm
Gewicht	3,7 kg	3,8 kg	3,9 kg

Sicherheitshinweise

Bedeutung der Symbole

Augen- und Gehorschutz tragen!

Schutzhandschuhe tragien!

Bei Beschädigung oder Durchschnitten der Anschlussleitung sowie Steckerziehen!

Nicht dem Regen aussetzen!

Allgemeine Hinweise

Die Maschine ist ausschließlich zum Schneiden von Hecken bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hereaus resultierende Schäden haftet der Hersteller/Lieferer nicht. Das Risikoträgt allein der Anwender.
- Überlasten Sie das Gerät nicht, es arbeitet better und sicherer im angegebenen Leistungsbereich.

Vor dem Schneiden

• Befreien Sie die Arbeitsfläche von Fremdkörpern.
• Suchen Sie die Hecke auf verborgene Objekte ab (z. B. Drahtzäune).

• Untersuchen Sie das Anschlusskabel und die am Gerät außen installierte Leitung auf Beschädigung und Alterung (Brüchigkeit). Verwenden Sie diese nur in einwandfreiem Zustand.

• Prufen Sie, dass die Schutzeinrichtungen angebracht sind. Geräte ohne oder beschädigter Schutzeinrichtungen)dürfen nicht verwendet werden.

• Prufen Sie (Sichtprüfung), ob die Schneidwerkzeuge stumpf oder beschädigt sind.
• Lassen Sie stumpfe oder beschädigte Schneidwerkzeuge ersetzen.
• Halten Sie die Handgriffe sauber, trocken und frei von Öl und Fett.
• Versuchen Sie niemals eine unvollständige Maschine zu benutzen oder eine, die mit einer nicht genehmigten Änderung versehen ist.

Beim Schneiden

Schere nicht bei Regen und nicht zum Schneiden nasser Hecken benutzen.

Das Eindringen von Wasser in das Gehäuse erhöht das Risiko eines elektrischen Schlages.

• Benutzen Sie das Gerät nicht, wo brand- oder explosionsgefasst besteht.
• Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Tragen Sie keine weite Kleidung oder Schmuck.

Kleidung oder Schmuck konnten von beweglichen Teilen erfasst werden.

• Arbeitsen Sie nur in festem Schuhwerk und länger Hose.

• Arbeitsen Sie nie barfuß oder in Sandalen.

• Halten Sie das Gerät fest mit beiden Händen, betreiben Sie es nur aus sicheren Stand.

• Achten Sie während des Arbeitsens auf Fremdkörper!
• Halten Sie ihren Arbeitsbereich in Ordnung - Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Achten Sie daraufuf, dass Sie ausreichend Frei-raum bei der Arbeit haben.

• Halten Sie alle Körperteile vom Messer fern.

• Es dürfen sich keine Personen, insbesondere Kinder, Tiere oder Gegenstände im Arbeitsbereich befinden.
  Wahlen Sie die Arbeitshöhe so, dass das Messer nicht mit dem Boden in Kontakt kommt.

• Versuchen Sie nicht, bei laufenden Messern Schnittgut zu entfernen oder zu schneidendes Material festzuhalten.

Achtung! Gegenläufige Messer

Beim Blockieren der Messer, z. B. durch die cke Aste usw., muss die Heckenschere außer Betrieb gesetzt werden:

• Netzsteckerziehen.
• Nicht an laufende Schneiden greifen.

• Ursache der Blockierung beseitigen.

• Ziehen Sie zum Transport den Netzstecker aus der Steckdose.
  Benutzen Sie die Anschlussleitung niemals, um den Stecker aus der Steckdose zuziehen.

• Tragen Sie die Schere, bei stillstehenden Messern, an den Handgriffen (Hände weg vonden Messern).
• Tragen Sie das Gerät niemals an der Anschlussleitung.
• Sorgen Sie davon, dass das Gerät nach Gebrauch so aufbewahrt wird, dass die Messer nicht berührbar sind (Messerschutz).

Kabel

Achtung! Stromschlag durch Kabelscha- den

Wenn das Kabel durchtrennt oder beschädigt wird, lost nicht immer die Sicherung aus.

• Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.
• Beschädigtes Kabel komplett austauschen. Es ist verboten, das Kabel mit Isolierband zu flicken.

• Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Metallzäunen)

• Lassen Sie Reparaturen am Kabel nur vom Fachmann durchführren.

• Anschlusskabel an der Zugentlastung befestig. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern halten.
• Kabel nicht durch Türritze oder Fensterspalten quetschen.
• Kabel aus dem Schnittbereich halten.

Schalteinrichtungen dürfen nicht entfernt oder überbrücken werden.
- Verwenden Sie ausschließlich Veränderungskabel, die nicht leichter sind als Gummischlauchleitungen, Typ: HO 7 RN-F, MindestQuerschnitt 3 × 1,5 ~mm^2 , Länge: max. 25 ~m .
Die Kabel mussen spritzwassergeschützt sein.

Wartung

Achtung! Gegenläufige Messer

Vor allen Wartungs- und Reinigungsrarbeit-ten:

• Netzsteckerziehen.
• Nicht an laufende Schneiden greifen.

Gerät nicht mit Wasser abspritzen. Keine Hochdruckreiniger oder Dampfstrahler zur Reinigung verwenden.
- Stellen Sie die Heckenschere nicht in feuchten Räumen ab.
- Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile.
- Lassen Sie Reparaturen immer von einer Fachwerkstatt durchführren.
- Wenn die Anschlussleitung beschädigt wird, muss Sie von einer autorisierten Fachwerkstatt ersetzt werden, um Gefährdungen zu vermeiden.
- Nur WOLF Original-Ersatzteile verwenden, sonst haben Sie keine Garantie, dass Ihr Gerät den Sicherheitsbestimmungen entspricht.

Entsorgung

Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Montage

Schutzschild befestigen A

• Montieren Sie das Schutzschild wie abgebildet.

Betrieb

Betriebszeiten

• Bitte regionale Vorschriften beachten.
• Erfragen Sie die Betriebszeiten bei ihrer örtlichen Ordnungsbehörde.

Kabel in die Zugentlastung führen B

• Bitte führen Sie das Kabel gemäß Abbildung in die Zugentlastung (verhindert ein unbeabsichtigtes Lösen der Steckverbindung).

Messerkopf einstellen C

Um in allen Schneidsituational die gleiche, ergonomisch optimale Handhaltung zu ermöglichen, lassst sich der Messerkopf 5-fach arretieren. D

Achtung! Gegenläufige Messer

Einstellungen am Gerät nur bei abgeschal-tetem Motor und stillstehendem Messer vornehmen.

1. Drücken Sie den Rastknopf nach unten.
2. Drehen Sie den Messerkopf in die gewünschte Position.
3. Lassen Sie den Rastknopf wieder los.
4. Kontrollieren Sie, ob der Messerkopf feststehen (die Heckenschere lasst sich nur einschalten, wenn der Messerkopf eingerastet ist).

Anschluss and die Steckdose (230 Volt, 50 Hz)

Das Gerät nur an Steckdosen anschließen, die mit einer 10-16 Amp. Sicherungträge (oder LS-Schalter Typ B) abgesichert sind.

i Hinweis: Fehlerstromschutzeinrichtung

These Schutzeinrichtungen schützen beim Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmen Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

• Wir empfehlen, das Gerät nur an Steckdosen anzuschreiben, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind.
• Für Alt-Installationen gibt es Nachrüst-sätze. Sprechen Sie mit einer Elektro-Fachkraft

Heckenschere ein-/ausschalten

• Achten Sie auf einen sicheren Stand, besonderss wenn Sie über Kopf/howe arbeiten.
• Halten Sie die Messer vom Körperweg.
• Legen Sie das Kabel nie über die Hecke, wo es liegt von den Messern erfasst werden kann.

Motor ein E

1. Halten Sie den Sicherheitsschalter am Bügelgriff (1) gedrückt.
2. Drücken Sie gleichzeitig den Ein-/Ausschalter am Handgriff (2).

Motor aus E

• Lassen Sie einen der beiden Schalter los.

Tipps zum Schneiden F G H J

• Bitte beachten Sie die Brutzeiten der Vögel!
  Die ideale Form zum Heckenschmitt ist die Trapezform, Welche für ausreichende Lichtund Luftzufuhr in allen Bereichen der Hecksorgt.

• Um bei jungen Hecken den Dichtwuchs zu fordern, sollen neue Triebe nur zur Häfte gekürzt werden.

• Hat die Hecke bereits ihre gewünschte Höhe erreicht, können neue Tribe ganz entfernt werden.

• Um eine gleichbleibende Höhe der Hecke zu erzielen, können Sie eine Richtschnur auf gewünschter Höhe spannen und entlang dieser Linie schneiden.
  Schnittzeiten:

• Laubhecken: Mai/Juni und Oktober (Rückschnitt um ca. 1/3 der Gesamthöhe im Winter vornehmen)
  Nadelholzhecken: April und Oktober

• Koniferen: April und Oktober

Wartung

Allgemein

Achtung! Gegenläufige Messer

Vor allen Wartungs- und Reinigungsrarbeit-ten:

• Netzsteckerziehen.
• Nicht an laufende Schneiden greifen.

Reinigung

• Reinigen Sie die Heckenschere, insbesondere die Luftungsschlitze, nach jedem Einsatz mit einem trockenen Tuch bzw. bei starker Verschmutzung mit einer Bürste.
• Sprühen Sie die Messer nach dem Einsatz mit Pflegeöl ein.
• Spritzen Sie die Heckenschere keinesfalls mit Wasser ab.

Lagerung

Heben Sie die Heckenschere im mitgelieferten Messerköcher auf.

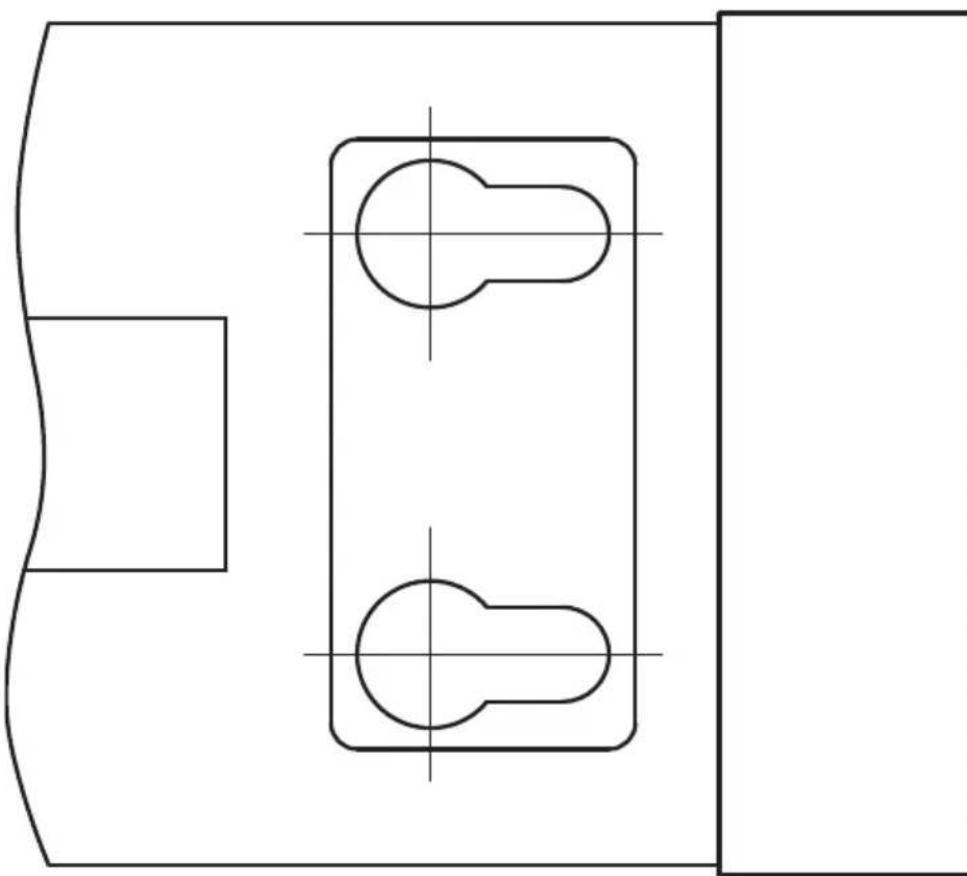

Zur optimalen Lagerung kann der Messerkocher an die Wand montiert werden K L.
Zur einfachen Wandmontage des Messerkochers, empfehlen wir die Verwendung der Bohrschablone (siehe Seite 136).
Lagern Sie die Heckenschere an einem trockenen Ort, außerhalb der Reichweite von Kindern.

Beseitigung von Störungen

Problem mögliche	Ursache Abhilfe
Messer werden—heiß	• Messer stumpf • WOLF-Service Werkstatt aufsuchen.
	• zuviel Reibung aufgrund fehlender Schmierung	• Messer ölen
Motor lauft nicht	• Netzspannung feht	• Stromversorgung überprüfen, gegeben falls durch eine Elektrofachkraft reparieren lessen.
	• Kabelschaden: Achtung! Stromschlag durch Kabelschaden Wenn das Kabel durchtrennt oder beschädigt wird, besteht nicht immer die Sicherung aus. • Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.	• Beschädigtes Kabel durch WOLF Service-Werkstatt komplett austauschen. Es ist verboten, das Kabel mit Isolier-band zu flicken.
Unruhiger Lauf, starkes Vibrierenden Gerätes	• Messer schadhaft • WOLF Service-Werkstatt aufsuchen.
	• Messer in der Befestigung gelöst • WOLF Service-Werkstatt aufsuchen.

Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen.

Heckenschere vor jeder Prüfung oder vor Arbeiten am Messer abstellen, und Netzsteckerziehen.

Garantiebedingungen

Die vom Verkäufe ausgebüllte Garantiekarte bzw. den Kaufbelegitte sorgfältig aufbewahren.

Für die Dauer von 24 Monaten vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck/Anwendungsgebiet entsprechende Garantie. Die gesetzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierichtlinien nicht beeinträchtigt.

Voraussetzungen für den 24monatigen Garantieanspruch:

• Einsatz des Gerätes für den ausschließlich privaten Gebrauch.

Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die Garantie auf 12 Monate.

• Sachgemäß Behandlung und Bechtung aller Hinweise in der Gebrauchsanweisung, die Bestandteil unserer Garantiebedingungen ist.
• Beachtung der vorgeschriebenen Wartungsintervalle.
• Keine eigenmächtige Änderung der Konstruktion.

• Einbau von Original WOLF Ersatzteilen/Zubehör.

• Vorlage der ausgeführten Garantiekarte und/oder des Kaufnachweises.

Die Garantie erstreckt sich nicht auf den normalen Verschleib von Messern, Messerbefestigungsteilen wie Reibscheiben, Keil-/Zahnriemen, Laufräder/Reifen, Luftfilter, Zündkerzen und Zündkerzenstecker. Bei eigenmächtiger Reparatur erlischt automatisch sofort jeglicher Garantieanspruch.

Auftretende Fehler und Mängel, deren Ursachen auf Material- oder Fertigungsfehler zurückzuführen sind, werden ausschließlich durch unsere Vertragswerkstätten (der Verkaufer hat das Recht zur Nachbesserung) in ihrer Höhe oder, falls er{naher liegt, durch den Hersteller beseitigt. Über die Garantieleistung hinausgehende Ansprüche sind ausgeschlossen. Ein Anspruch auf Ersatzlieferung besteht nicht. Etwaige Transportschäden sind nicht uns, sondern dem zuständigen Transportträger zu melden, da sonst die Erssatzansprüche an diese Unternehmen verloren gehen.

Die Garantieleistungen werden erfüllt durch unsere autorisierten Kundendienstwerkstätten oder bei:

WOLF-Garten Austria Ges.m.b.H

Businesspark Wien Sud, Campus 21

Liebermannstraße F02-402

2345 Brunn am Gebirge

Tel.: ++ 43 (1) - 8 66 70 - 2 25 30

Fax: ++ 43 (1) - 8 66 70 - 2 25 40

E-mail: [e-mail]

WOLF-Garten Schweiz AG

Nordringstraße 16

4702 Oensingen

Tel.: ++ 41 (62) -3880450

Fax: ++ 41 (62) - 3880460

WOLF-Garten GmbH & Co KG

Industriestraße 83-85

57518 Betzdorf

Tel.: ++ 49 (27 41) - 28 15 00

Fax: ++ 49 (27 41) - 28 12 99

E-mail: [e-mail]

CH WOLF-Garten Schweiz AG

Nordringstraße 16

4702 Oensingen

Tel.: ++ 41 (62) -3880450

Fax: ++ 41 (62) -3880460

L WOLF-Garten GmbH & Co KG

Industriestraße 83-85

57518 Betzdorf

Tel.: ++ 49 (27 41) - 28 15 00

Fax: ++ 49 (27 41) - 28 12 99

E-mail: [e-mail]
