MANUALE UTENTE FX1520 DL Dörr

GRAZIE per aver scelto quello prodotto di qualità DORR.

Si prega di leggere il manuale d'istruzioni e i suggerimenti sulla sicurezza accuratamente prima dell'uso. Conservare il manuale d'istruzioni insieme con il dispositivo per un uso futuro. Se altre persone usano quello dispositivo, fa si che quello manuale d'istruzioni si disponibile. Questo manuale è parte del dispositivo e delve essere fornito con il dispositivo in caso di vendita.

DORR non è responsablee per danni causati da un uso impropero o il mancato rispetto del manuale di istruzioni e avventenze di sicurezza.

01 SUGGERIMENTI PER LA SICUREZZA

Non guardare direttamente il LED e non dirigere il fascio di luce negli occhi di esseri umani o animali! ATTENZIONE: Fissando la luce per un periodo prolongato cui causare un danno irreversibile alla retina.
- Solo per illuminazione a scopo fotografico. Non èindicato per illuminare una stanza in maniera definitiva.
Assicurarsi di utilizzato il dispositorio solo con un adeguato batteria a Li-lon di alta qualità di tipo NP-F550. Per evitare lo scaricamento completo della batteria a Li-lon quando il dispositorio non è in uso per un lungo periodo, si prega di caricare la batteriaagliioni di litio fina a circa il 60% di carica.
Non lasciate mai il caricatore delle batterie incustodito nelle ricarica le batterie. Dopo aver ricaricato, scollegate il carica batterie dall'alimentazione.
- Garantire una sufficiente ventilazione durante il funzionamento. Dopo l'uso, si prega di spegnere il dispositivo.
Assicurarsi di spegnere il dispositorio dall'interruttore principale prima di scollegare la batteria/ l'alimentatore.
Proteggere l'apparecchio da pioggia, umidità, luce solare diretta e temperature estreme.
Nonutilizzareotccareildispositivoconle manibagnate.
Non aplicare pressione sul pannello luminoso e non appoggiare oggetti pesanti su diesso.
Proteggere la superficie a LED da oggetti appuntiti. Non usare il pannello luminoso se è danneggiato. In questo caso un elettricista qualificato dovrebbe ispezionare il dispositivo prima di utilizarlo di nuovo.
Non tentare di riparare il dispositivo da soli - pericolo di scossa elettrica! Quando è necessaria l'assistenza o la riparazione, contattare il personale di assistenza qualificato.
Nonutilizzare il dispositivo vicino ad un Telefono cellulare o appearecchi che generano un forte Campo eletromagnetico (es.motori elettrici).
- Individui con disabilità fisiche o cognitive dovreberoutilizzare il dispositorioutto supervisione.
Le persone con pacemaker, defibrillatori o altri impianti elettrici devono mantenere una distance minima da 15 a 20 cm, perché il dispositivo genera campi magnetici.
- Questo dispositivo non è un giocattolo. Per evitare incidenti e soffocamento Maintainere il dispositivo, gli accessori e l materiale di imballaggio lontano dai bambini e dagli animali domestici.
Proteggere l'apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno morbido in microfibra per pulire le parti esterne del disposito: spegnere il dispositivo e rimuove la batteria prima di pulire il disposito.
Le lampade LED non possano essere sostuite.
- Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere.
Se il disposito o difettoso o non viene più utilizzato, smaltire l'apparecchio secondo la direttiva RAAEE. Per ulteriori informazioni, si prega di contattare le autorità locali, incariciati dello smaltimento dei rifiuti.

02 CONSIGLI DI SICUREZZA PER BATTERIE RICARICABILI

Utilizzare solo batterie di alta qualità di marche popolari. Quando si insertisce la batteria si prega di rispetto la corretta polarità (+/-). Si prega di rimuovere la batteria quando il dispositivo non è in uso per un periodo più lungo. Non gettare le batterie nel fuoco, state attenti ai corto circuito e non smontate le batterie. Non ricaricare mai le batterie non ricaricabili - pericolò di esplòsione! Rimuovere immediamente le batterie se si vede una fuoriuscita dal disposativo. Rischio di bruciarsi con l'acidità della batteria. Pulire i contatti prima di insere Batterie nuove. In caso diicontatto con l'acidità della batteria, lavare l'area interessata con acqua e sapone e consulhare immediamente un medico. Le batterie possono essere pericolose per la vita in caso di ingestione. Tenere le batterie lontano alla portata dei bambini e animali domestici. Non gettare le batterie nei rifi uti domestici (vedianche 'Smaltimento delle batterie / accumulator)).

03 | DESCRIZIONE DEL PRODOTTO

I pannelli Flessibili a LED DORR FX sono dotati della più recente Tecnologia LED e sono completeness fl essibili rendendoli idonei a qualsiasi applicazione. I pannelli Flessibili a LED garantisco un'illuminazione brillante anche in zone difficili da raggiungere o in spazi piccolissimi.

Con un'altezza di soli 10mm , possono essere piegati o arrotolati e sono facili da trasportare.

Adatto per le fotto ritratto, per fotografare oggetti e video riprese.

04 CARATTERISTICHE

• Temperatura di colore 5600 K (luce del giorno)
• Completamente flessibile, compatto e ultra-piatto
  LED a lunga durata e rispettosi dell'ambiente
  Luminosità variabile regolabile con dimmer
• Funzionamento tramite batteria agli ioni di litio NP-F550 (di ricambio) in dotazione, incluso carica batterie
  Fornito con testina a sfera con attacco a slitta universale per flash con attacco per treppiede 14

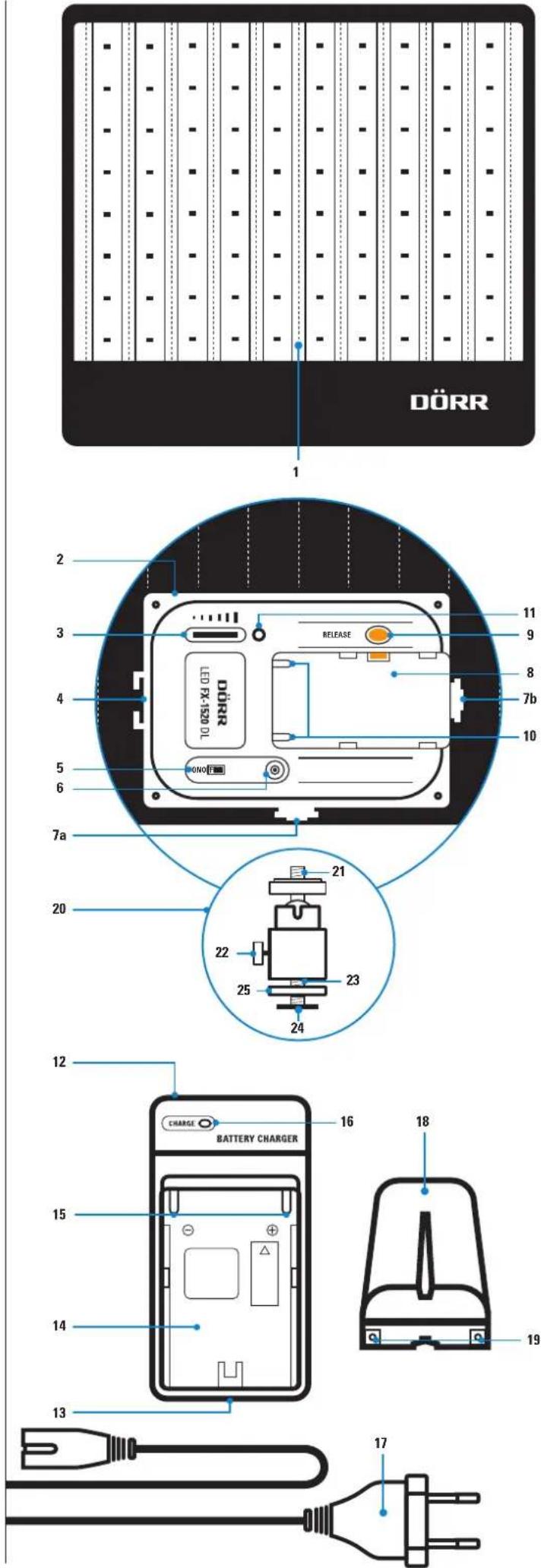

05|NOMENCLATURA

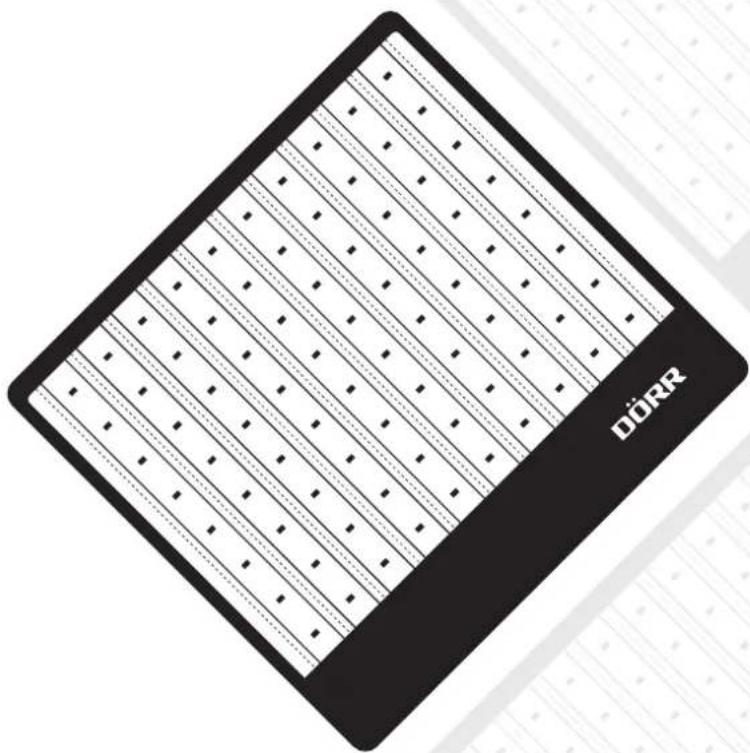

05.1 PANNELLO A LED FLESSIBILE

1 Area illuminata dal LED
2 Unità di controllo
3 Controllo della luminosità
4 Attacco contatto caldo a slitta
5 Interrufttore *On/Off (accensione/spegnimento)
6 Presa per alimentazione (opzionale)
7 Attacco per treppiede 14^* (7a除去, 7b laterale)
8 Vano battery
9 Pulsante di rilascio della batteria
10 Contatti della batteria +/-
11 Indicatore LED

05.2 CARICABATTERIA + BATTERIA AGLI IONI DI LITIO

12 Carica batteria
13 Presa per cavo di alimentazione
14 Slot per la ricarica
15 Contatti della batteria +/-
16 LED indicator di carica
17 Cavo di alimentazione
18 Batteria agli oioni di litio
19 Contatti della batteria +/-

05.3 TESTINA A SFERA

20 Testina a sfera
21 14 " montaggio a vite
22 Testina a sfera con vite di bloccaggio
23 Attacco del treppiede 14
24 Attacco universsale a slitta per fl ash
25 Vite di bloccaggio per attacco a slitta per fl ash

06|PRIMOUTILIZZO

06.1 CARICARE BATTERIA AGLI IONI DI LITIO

Prima del primo utilizzato del pannello fl essibile, caricare complemente la batteriaagli ioni di litio (18) con il carica batterie in dotazione (12).

ATTENZIONE

Ricaricare solo batterie ricaracabiliagliioni di litio del tipo NP-F550 con il carica batterie in dotazione! Il carica batterie non è adatto per ricaricare altri tipi di batterie!

Inserire il cavo di alimentazione (17) nella presa del carica batterie (13) e collegarlo ad una presa elettrica. L'indicatore di carica a LED (16) si illumina in verde

Posizione la batteriaagli ioni di litio (18) al centro dello slot di ricarica (14) e prestare attenzione alla corretta polarita (segni + / - sulla batteria e nellolo slot di ricarica). Far scorre la batteria completamente in avanti nei contatti della batteria (15).Se la batteria e inserta correttamente e vivo avviato il processo di ricarica, l'indicatore LED di carica (16) si illumina in rosso. Quando la batteria è completamente carica, l'indicatore di carica LED (16) diventa verde. Far scorrere la batteriaagli ioni di litio all indietro e rimuoverla dallo slot di ricarica.Scollegare il carica batterie nella presa elettrica.

ATTENZIONE

Non lasciare mai incustodito il carica batterie nelle scarica la batteria. Dopo la ricarica, scollegare il carica batterie nella presa d'alimentazione.

NOTA

Per evitare che si scarichi totalmente la batteriaagli ioni di litio quando il pannello Il essible non viene utilizzato per un lungo periodo, caricare la batteriaagli ioni di litio fi no a circa il 60%

Batteria di ricambio DORR disponibile opzionalmente da DORR nei nego:

Batteria agli ioni di litio DORR (di ricambio) NP-F550;Numero di articolo.980075

06.2 INSERIMENTO DELLA BATTERIA AGLI IONI DI LITIO NEL PANNELLO FLESSIBILE

ATTENZIONE

Prima di inserire o rimuovere la batteriaagliioni di litio,assicurarsi che il pannello fl essibile.
sia spento (interruttore "On/Off "(5) = "OFF").

Inserire la batteria agliioni di litio (18) nel vano della batteria (8). Prestare attenzione alla corretta polarità (segni +/-ulla batteria e nel vano della batteria). Far scorrere la batteria completamente in avanti nei contatti della batteria (10) fi nché la batteria non scatta in posizione.

Per rimuovere la batteria agli ioni di litio, premere il pulsante di rilascio (9) e far scorrere fuori la batteria.

06.3 ALIMENTAZIONE ELETTRICA ALTERNATIVA

In alternatively, il pannello fl essibile più essere utilizzato con un alimentatore DC 7-12V, 3A (opzonele), che verra collegato alla presa di alimentazione (6). Osservare le struzioni per l'uso e i suggerimenti di sicurezza del produttore.

07|UTILIZZO

Per accendere il pannello flessibile, spostare l'interruttore "On/Off" (5) nella posizione "ON".

Ruotare il controlo della luminosita (3) per regolare la luminosita in modo continuo (a sinistra = più scuro/a destra = più bianro).

Per spagnere il pannello flessibile, spostare l'interruttore "On/Off" (5) nella posizione "OFF".

ATTENZIONE

Dopo I'uso, spegnere il pannello fl essibile a LED (I'interruttore "On/Off" (5) nella posizione "OFF").

08 | MONTAGGIO

08.1 MONTAGGIO SU FOTOCAMERA /VIDEOCAMERA CON ATTACCO CONTATTO CALDO A SLITTA PER IL FLASH

Per il montaggio sulla fotocamera o sulla videocamera, far scorrere la testina a sfera (20) con attacco universale a slitta per Il ash (24) nel supporto per l'attacco contatto caldo a slitta della fotocamera o della videocamera. Abbassare la vite di bloccaggio (25) per bloccare la testina a sfera.

08.2 MONTAGGIO SU UN TREPPIEDE

Per il montaggio su un treppiede, svitare l'attacco universale a slitta per fl ash (24) alla testina a sfera. Con l'attacco del treppiede 12 (23) al di sotto della testina a sfera, il pannello fi essibile più essere mezzo su un treppiede.

Per il fornato orizzontale panoramicico utilizzato la presa del treppiode 14 "sotto il pannello flessibile (7a), per il fornato verticale o autoritratto utilizzato la presa laterale del treppiode 14 (7b).

09 PULIZIA EMAGAZZINAGGIO

Non utilizzare detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno in microfi bra morbido, leggermente umido per pulire le parti esterne del dispositivo. Assicuratevi che il dispositivo sia spento e non più collegato all'alimentazione prima di pulirlo! Conservare il dispositivo in un luogo fresco e asciutto, primo di polvere. Questo dispositivo non è un glacattolo – tenere fuori alla portata dei bambini. Tenere lontano da animali domestici.

10 SPECIFICETECNICHE

Numero dei LED 80 bianchi
Temperatura di colore massimo 5600 K
Potenza 16 W
Angolo del fascio luminoso 65°
Indice di resa cromatica (CRI) 95 R	a
Illuminazione 0,5 m: 1660 Lux, 1,0 m: 406 Lux
Funzionamento via (Di ricambio-) NP-F550 batteriaagliioni di litio 7,4 V 2300 mAh (Porta per alimentazione opsonale DC 7-12V, 3A disponibile)
Dimensioni	circa. 215 x 215 x 40 mm
Dimensioni area illuminata	circa. 150 x 200 mm
Dimensioni di trasporto includendo batteria	circa. 110 x 215 x 60 mm
Peso includendo batteria	circa. 415 g

CARICABATTERIE

Input	AC100-240 V 50/60 Hz 150 mA (max.)
Output	DC 8,4V/600 mA
Dimensioni	circa. 85 x 46 x 40 mm
Peso	circa. 118 g

11 IN DOTAIZIONE

1 Pannello fl essibile FX-1520 DL
1 Batteria (di ricambio) NP-F550
1 Testina a sfera con attacco a slitta per fl ash
1 Carica batterie con cavo di alimentazione
1 Suggerimenti per la sicurezza

12 SMALTIMENTO, MARCHIO CE

12.1 SMALTIMENTO DI BATTERIE/ACCUMULATORI

Le batterie sono contrassegnati con il simbolo di un bidone barrato. Questo simbolo indica che le batterie e gli accumulatori che non possano più essere ricaricate o utilizzate, non devono essere smaltiti insieme ai rifi uti domestici. Le batterie POSSONO contentere sostanze nocive che possocono causare danni alla salute e all'ambiente. Si prega di utilizzato i sistemi di restituzione e raccolta disponibili nel proprio paese per lo smaltimento dei rifi uti delle batterie.

12.2 INFORMAZIONI RAEE

La direttiva sulle attrezzzature elettriche ed elettroniche (direttiva RAEE) à la direttiva comunitaria Europea sulle apparecchiature elettriche ed elettroniche, che è diventata legge europea nel febbraio 2003. Lo scopo principale di questa direttiva è quello di evitare di create rifi uti elettronici. Riciclaggio è altre forme di recupero dei rifi uti dovrebbero essere incoraggiati per ridurre gli sprechi. Il simbolo (del cestino) sul prodotto e sulla confezione significi ca che i prodotti elettrici ed elettronici usati non devono essere smaliti con i rifi uti domestici. Siete responsabili di smaltire tutti i rifi uti elettronici o elettrici presso i punti di raccolta specifici ci. Uno smaltimento corretto di questo prodotto contribuiRA a far risparmiare risorse prezioso e si tratta di un contributo significato cativo por proteggere il nostro ambiente e la salute umana. Per ulteriori informazioni sul corretto smaltimento delle apparecchiature elettriche ed elettroniche, riciclaggio e Punti di ritro siete invitatà a rivolgersi alle autorità locali, le società di gestione dei rifi uti, il rivenditore o il produttore di questo disposizione.

12.3 CONFORMITA AROHS

Questo prodotto è conforme alla direttiva europea 2011/65/UE del 8 giugno 2011 per la restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (RoHS) e successive modifi che.

12.4 MARCHIO CE

Il marchio CE è conforme alle direttive europee CE.
