BEDIENUNGSANLEITUNG FX1520 DL Dörr

VIELEN DANK, dass Sie sich für ein Qualitätsvorkt aus dem Hause DORR entschieden haben.

Bitte Iesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksem durch. Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollen andere Personen these Gerät nutzen, so stellen Sie diesen diese Anleitung zur Verfügung. Wenn Sie das Gerät verkaufen, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.

DORR haftet nicht bei Schaden durch unsachgemäßigen Gebrauch oder bei Nichtbeachten der Bedienungsanleitung und der Sicherheitschinweise.

01 | SICHERHEITSHINWEISE

Schauen Sie nicht direkt in die LED undrichten Sie den Lichtstrahl nicht direkt in die Augen von Menschen oder Tieren. ACHTUNG: Ein langere Hineinschauen in die LEDs kann zu irreversiblen Netzhautschaden im Auge führen.
- Nur zur Beleuchting für fotografische Zwecke. Nicht für die dauerhafte Raumbeleuchting geeignet.
- Verwenden Sie das Gerät nur mit einem geeigneten, hochwertigen Li-Ion Akkus des Typs NP-F550.
Falls das Gerä über einen langeren Zeitaum nicht benutz wird, laden Sie den Akku auf ca. 60% auf um eine Tiefenentladung des Akkus zu vermeiden.
- Lassen Sie das Ladegerät während des Ladevorgangs nicht unbeaufsichtigt. Nach dem Ladevorgang trennen Sie das Ladegerät von der Stromverbindung.
Sorgen Sie für ausreichende Belüfung während des Betriebs. Nach Gebrauch schalten Sie das Gerät aus.
- Bevor Sie die Stromverbindung (Akku) trennen, schalten Sie das Gerät am Hauptschalter aus.
Schützen Sie das Gerät vor Regen, Feuchtigkeit, direkter Sonneneinstrahlung und extremen Temperaturen.
Benutzen und berühren Sie das Gerät nicht mit nassen Handen.
- Legen Sie keine schweren Gegenstände auf die Leuchtmatte und über Sie keinen Druck auf die Leuchtmatte aus.
Schützen Sie die LED Leuchtfläche vor spitzen und scharfen Gegenständen. Verwenden Sie die Leuchtmatte nicht, wenn sie beschädigt ist. In thisem Fall lassten Sie sie von einem qualifizierten Elektriker überprüfen bzw Sie die Leuchtmatte wieder in Betriebephnem.
- Falls das Gerät defekt oder beschädigt ist, versuchen Sie nicht, das Gerät zu zerlegen oder selbst zu reparieren - es besteht Stromschlaggefahr! Kontaktieren Sieitte ihren Fachhändler.
- Benutzen Sie das Gerät nicht in der direkten Umgebung von Funktelefonen und Geräten, die starke elektromagnetische Felder erzeugen (z.B. Elektromotoren).
- Menschen mit physischen oder kognitiven Einschränkungen sollen den Gerät unter Anleitung und Aufsicht bedieren.
- Personen mit einem Herzschrittmacher, einem Defibrillator oder anderen elektrischen Implantaten sollenen einen Mindestabstand von 15 bis 20 cm einhalten, da das Gerät Magnetfelder erzeugt.
- Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile und die Verpackungsmaterialien von Kindern und Haustieren fern, um Unfälle und Erstückung vorzubeugen.
Schützen Sie das Gerät vor Schmutz. Reinigen Sie das Gerät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch, um die äußerten Bauteile des Geräts und die LED Leuchtfläche zu reinigen. Vor der Reinigung das Gerät ausschalten und den Akku ent-nahen.
LED Leuchtmittel konnen nicht ausgetauscht werden.
Bewahren Sie das Gerät an einem staubfrei, trockenen, kühlen Platz auf.
- Bitte entsorgen Sie das Gerät wenn es defekt ist oder keine Nutzung mehr geplant ist entsprechend der Elektro- und Elektronik-Altgeräte-Richtlinie WEEE. Für Rückfragen stehen Ohnen die lokalen Behörden, die für die Entsorgung zuständig sind, zur Verfügung.

02|AKKUWARNHINWEISE

Verwenden Sie nur hochwertige Marken Akkus. Beim Einlagen des Akkus auf die richtige Polung acht den (+/-). Bei längerem Nichtgebrauch,itte den Akku entnehmer.Werfen Sie Akkus nicht ins Feuer, schlieBen Sie sie nicht kurz undnehmen Sie sie nicht auseinander -Explosionsgefahr! Nehmen Sie auslaufende Akkus sofort aus dem Gerat. Es besteht Verzuzungsgefahr durch Batteriesaure! Reinigen Sie die Kontakte,bevor Sie einen neuen Akku einlagen. Bei Kontakt mit Batteriesaure die betroffenen Stellen sofort mit reichlich klarem Wasser spelun und umgehend einen Arzt kontaktieren.Akkus konnen beim Verschlucken lebensgefahrlich sein. Bewahren Sie Akkus unerreichbar fur Kinder und Haustiere auf. Akkus durren nicht im Hausmull entsorgt werden (siehe auch Kapitel "Batterie/Akku Entsorgung").

03|PRODUKBESCHREIBUNG

Die DORR LED FX Flex Panels sind mit der neuesten LED Technik ausgestattet und absolut fl exibel in der Anwendung. Self in schwer zuganglichen Bereichen oder auf kleinstem Raum sorgen die LED Flex Panels für eine gleichmäßige, helle Ausleuchtung. Mit einer Höhe von nur 10mm halten sie sich falten oder aufrollen und sind leicht zu transportieren. Geeignet fur Portrat-, Produkt- und Videoaufnahmen.

04 | EIGENSCHAFTEN

Farbtemperatur 5600 K (Tageslicht)
- Absolut flexibel, kompakt und ultra-flach
Umweltfreundliche, langbeige LEDs
Helligkeit stufenlos dimmbar
- Betrieb über mitgelieferten (Ersatz-) NP-F550 Li-Ion Akku, inklusive Akku-Ladegerät
Inkclusive Kugelkopf mit Universal-Blitzfuß mit ¼" Stativgewinde

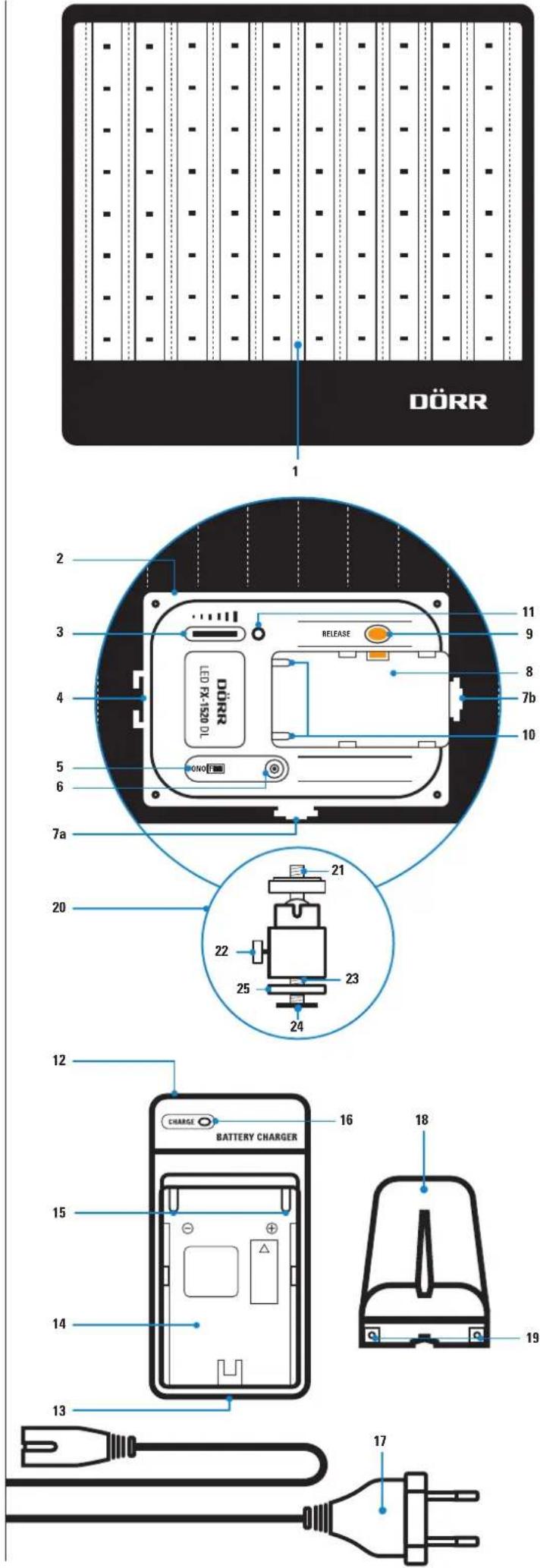

05 | TEILEBESCHREIBUNG

05.1 LED FLEX PANEL

1 LED Leuchtfl äche
2 Kontrolleinheit
3 Helligeitsregler
4 Blitzschuh
5 Ein-/Ausschalter
6 Anschlussbuchse fur Netzteil (optional)
74 Stativgewinde (7a unten, 7b seitlich)
8 Akkuschacht
9 Entriegelungstaste Akku
10 Akku-Anschlusskontakte +/-
11 LED Anzeige

05.2 AKKU-LADEGERAT + LI-ION AKKU

12 Akku-Ladegerat
13 Anschlussbuchse Netzkabel
14 Ladeschacht
15 Akku-Anschlusskontakte +/-
16 LED Ladeanzeige
17Netzkel
18 Li-Ion Akku
19 Akku-Kontakte +/

05.3 KUGELKOPF

20 Kugelkopf
21% Anschlusssschraube
22 Feststelltschraube Kugelkopf
23 1 Stativgewinde
24 Universal-Blitzfuß
25 Feststellschaube Blitzfuß

06 | ERSTE INTRIEBNAHME

06.1 LI-ION AKKU AUFLADEN

Vor der ersten Inbetriebnahme des Flex Panels, laden Sie den Li-Ion Akku (18) mit dem mitgelieferten Ladegerät (12) vollständig auf.

ACHTUNG

Laden Sie ausschließlich wiederaufl adbare Lithium-lonen Akkus des Typs NP-F550 mit dem mitgelieferten Ladegerät auf! Das Ladegerät ist nicht zur Aufl adung anderer Akkutypen geeignet!

Verbinden Sie das Netzkabel (17) mit der Anschlussbuchse des Ladegerats (13) und mit einer Steckdose. Die LED Ladeanzeige (16) leuchtet grün.

Legen Sie den Li-Ion Akku (18) ca. mittig in den Ladeschacht (14) ein und achtten Sie auf korrekte Polarität (Kennzeichnung +/- am Akku und im Ladeschacht). Schieben Sie den Akku ganz nach vorno in die Akku-Anschlusskontakte (15). Ist der Akku korrekt eingelegt und der Ladevorgang gestartet, leuchtet die LED Ladeanzeige (16) rot. Nach vollständiger Aufladung leuchtet die LED Ladeanzeige (16) grün. Schieben Sie den Li-Ion Akku nach hinten undnehmen Sie hin aus dem Ladeschacht.

Trennen Sie das Ladegerät von der Stromverbindung.

ACHTUNG

Lassen Sie das Ladegerät während des Ladevorgangs nicht unbeaufsichtigt. Nach dem Ladevorgang trennen Sie das Ladegerät von der Stromverbindung.

HINWEIS

Falls das Flex Panel über einen längeren Zeitraum nicht benutzt wird, laden Sie den Akku auf ca. 60% auf um eine Tiefententladung des Akkus zu vermeiden.

Ersatz-/Zweitakku optional von DOR im Fachhandel erhaltlich:

DORRI Li-Ion Akku Ersatz NP-F550

Articlel Nr.980075

06.2 LI-ION AKLU IN DAS FLEX PANEL EINLEGEN

ACHTUNG

Bevor Sie den Li-Ion Akku einlagen oder abnehmer, stellen Sie richer, dass das Flex Panel ausgeschaltet ist (Ein-/Ausschalter (5) auf Position OFF = Aus).

Legen Sie den Li-lon Akku (18) in den Akkuschacht (8) ein und achtten Sie auf korrekte Polarität (Kennzeinung +/- am Akku und im Akkuschacht). Schieben Sie den Akku ganz nach vorne in die Akku-Anschlusskontakte (10) bis der Akku einrastet.

Zum Entnehmen des Li-lon Akkus, drucken Sie die Entriegelungstaste (9) und schieben den Akku nach halten aus dem Akkuschacht.

06.3 ALTERNATIVE STROMVERSORGUNG

Alternative kann das Flex Panel mit einem Netzeil DC 7-12V, 3A (optional) betrieben werden, welches an die Anschlussbuchse (6) eingesteckt wird. Beachten Sie die Gebrauchs-anweisung und die Sicherheitshinweise des Herstellers.

07 BEDIENUNG

Zum Einsatz des Flex Panels, schiben Sie den Ein-/Ausschalter (5) auf die Position ON = Ein.

Durch Drehen des Helligeitsreglers (3) lasst sich die Helligkeit stufenlos dimmen (nach links dunkler/nach rechts heller).

Zum Ausschalten des Flex Panels, schiben Sie den Ein-/Ausschalter (5) auf die Position OFF - Aus.

ACHTUNG

Nach jedem Gebrauch schalten Sie das LED Flex Panel am Ein-/Ausschalter aus (5 = Position OFF).

08 | MONTAGE

08.1 MONTAGE AUF KAMERA/CAMCORDER MIT BLITZSCHUH

Zur Montage auf eine Kamera oder einen Camcorder schieben Sie den Kugelkopf (20) mit dem Universal-Blitzfuß (24) in den Blitzschuh ihrer Kamera oder Ihres Camcorders. Drehen Sie die Feststellschraube (25) nach unter fest.

08.2 MONTAGE AUF STATIV

Zur Montage auf ein Stativ schrauben Sie den Universal-Blitzfuß (24) komplett vom Kugelkopf ab.

Mit dem 1 / 4^* Stativgewinde (23) laut sich der Kugelkopf auf ein Stativ montieren.

Für Querformat schrauben Sie den Kugelkopf (20) in das unter 14" Stativgewinde (7a), für Hochformat in das seitliche 14" Stativgewinde (7b).

09 | REINIGUNG UND AUFBEWAHRUNG

Reinigen Sie das Gorät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch, um die äußerten Bauteile des Geräts und die LED Leuchtflächte zu reinigen. Vor der Reinigung das Gorät ausschalten und den Akku entnehmer. Bewahren Sie das Gerät an einem staubfrei, trockenen, kühlen Platz auf. Das Gerät ist kein Spielzeug - bewahren Sie es für Kinder unerreichbar auf. Halten Sie das Gerät von Haustieren fern.

10 TECHNISCHE DATEN

FLEX PANEL FX-1520 DL

Anzahl LEDs 80 weiß
Farbtemperatur max. 5600 K
Leistung 16 W
Abstrahlwinkel 65°
Farbwiedergabeindex (CRI) 95 R	a
Beleuchtnungsstärke 0,5 m: 1846 Lux, 1,0 m: 443 Lux
Betrieb über (Ersatz-) NP-F550 Li-Ion Akku 7,4 V 2300 mAh
(Anschluss für optionales Netzteil DC 7-12V, 3A vorhanden)
Abmessungen ca. 215 x 215 x 40 mm
Abmessungen Leuchtfläche ca. 150 x 200 mm
Transportmaß inkl. Akku ca. 110 x 215 x 60 mm
Gewicht inkl. Akku ca. 415 g

LADEGERAT FÜR NP-F550

Eingangsstrom	AC100-240 V 50/60 Hz 150 mA (max.)
Ausgangsstrom DC 8,4 V/600 mA
Abmessungen	ca. 85 x 46 x 40 mm
Gewicht	ca. 118 g

11 LIEFERUMFANG

1 Flex Panel FX-1520 DL
1 Akku (Ersatz-) NP-F550
1 Kugelkopf mit Blitzschuh
1 Ladegerat mit Kabel
1 Sicherheitschinweise

12 | ENTSORGUNG, CE KENNZEICHNUNG

12.1 BATTERIE/AKKU ENTSORGUNG

Batterien sind mit dem Symbol einer durchgekreuzten Mülltonne gekenn-zeichnet. Dieses Symbol weist daraufhin, dass leere Batterien oder Akkus, die sich nicht mehr auf den laden, nicht im Hausmull entsorgt werden dürfen. Möglicherweise enthalten Albatterien Schadstoffe, die Schaden an Gesundheit und Umwelt verursachen können. Sie sind zur Rückgabe gebrauchter Batterien als Endverbraucher gesetzlich verpflicht itchet (Batteriegesetz §11) Gesetz zur Neuregelung der abfallrechtlichen Produktverantwortung für Batterien und Akkumulatoren). Sie konnen Batterien nach Gebrauch in der Verkaufsstelle oder in ihrer unmittelbaren Höhe (z.B. in Kommunalen Sammlstellen oder im Handel) unentgeltlich zugruckgeben. Weiter konnen Sie Batterien auch per Post an den Verkaufzurücksenden.

12.2 WEEE HINWEIS

Die WEEE (Waste Electrical and Electronic Equipment) Richtinie, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche Zweck dieser Richtinie ist die Vermeidung von Elektroschrott bei gleichzeitiger Forderung der Wiederverwendung, des Recyclings und anderer Formen der Wiederaufbereitung, um Müll zu reduzieren. Das abgebildete WEEE Logo (Mulltonne) auf dem Produkt und auf der Verpackung sexist daraufhin, dass das Produkt nicht im normalen Hausmüll entsorgt werden dart. Sie sind davon verantwortlich, alle ausgedienten elektrischen und elektronischen Geräte an entsprechenden Sammelpunkten abzuliefern. Eine getrennte Sammlung und sinnvolle Wiederverwertung des Elektroschrottes hilt daraufin, sparsamer mit den natürlichen Ressourcen umzugehen. Des Weiteren ist die Wiederverwertung des Elektroschrottes ein Beitrag dazu, unsere Umwelt und damit auch die Gesundheit der Menschen zu erhalten. Weitere Informationen über die Entsorgung elektrischer und elektronischer Geräte, die Wiederaufbereitung und die Sammelpunkte erhalten Sie bei den lokalen Behörden, Entsorgungsunternehmen, im Fachhandel und beim Hersteller des Gerätes.

12.3 ROHS KONFORMITAT

Dieses Produkt entspricht der Richtlinie 2011/65/EU des Europäischen Parlements und des Rates vom 8. Juni 2011 bezüglich der beschränkten Verwendung gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS) sowie seiner Abwandlungen.

12.4 CE KENNZEICHEN

Das aufgedruckte CE Kennzeichen entspricht den geltenden EU Normen.
