MANUALE UTENTE DN162020B BEKO

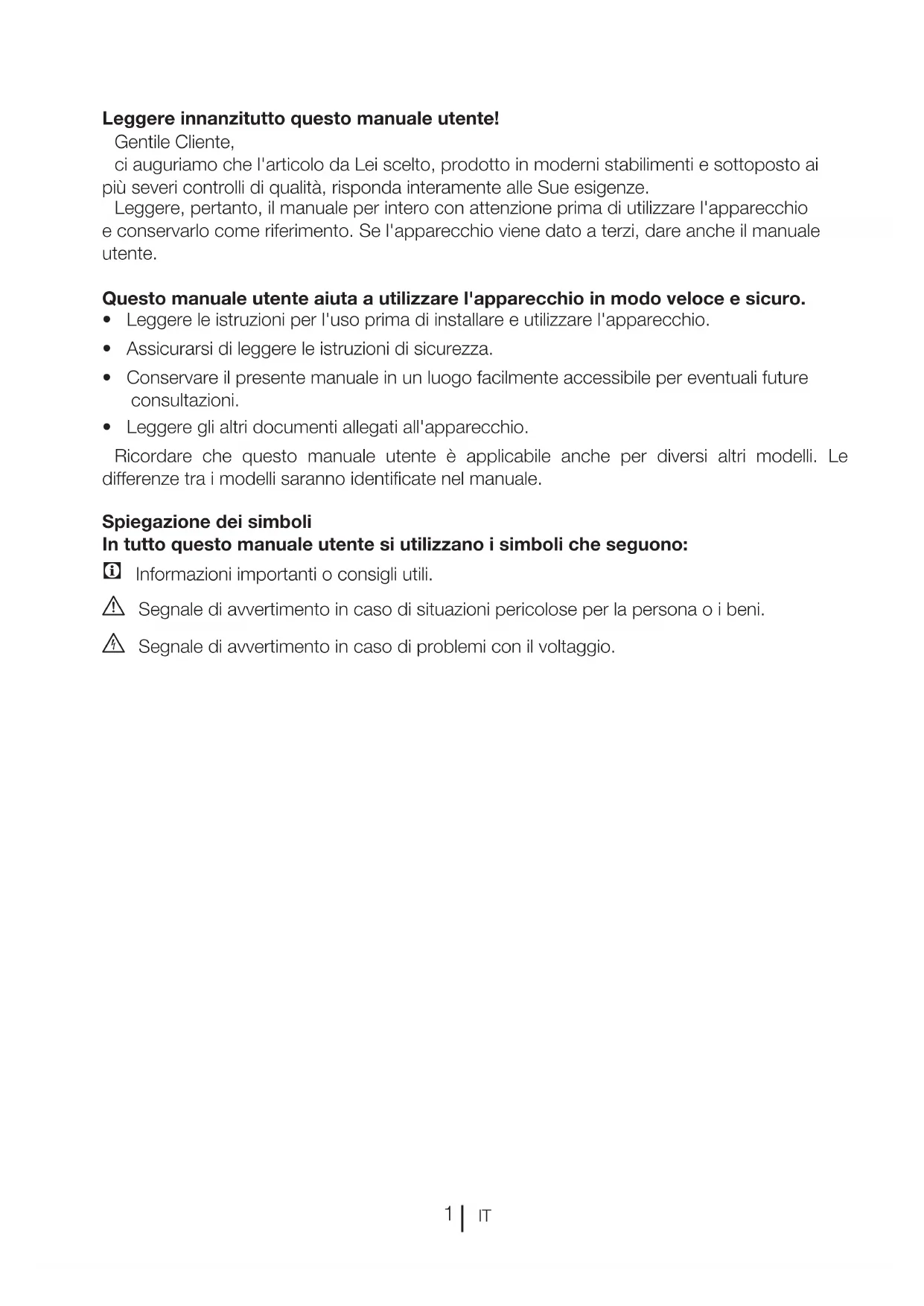

Leggere innanzitutto questo manuale utente! Gentile Cliente, ci auguriamo che l'articolo da Lei scelto, prodotto in moderni stabilimenti e sottoposto ai più severi controlli di qualità, risponda interamente alle Sue esigenze. Leggere, pertanto, il manuale per intero con attenzione prima di utilizzare l'apparecchio e conservarlo come riferimento. Se l'apparecchio viene dato a terzi, dare anche il manuale utente. Questo manuale utente aiuta a utilizzare l'apparecchio in modo veloce e sicuro.

• Leggere le istruzioni per l'uso prima di installare e utilizzare l'apparecchio.

• Assicurarsi di leggere le istruzioni di sicurezza.

• Conservare il presente manuale in un luogo facilmente accessibile per eventuali future consultazioni.

• Leggere gli altri documenti allegati all'apparecchio. Ricordare che questo manuale utente è applicabile anche per diversi altri modelli. Le differenze tra i modelli saranno identificate nel manuale. Spiegazione dei simboli In tutto questo manuale utente si utilizzano i simboli che seguono: C Informazioni importanti o consigli utili. A Segnale di avvertimento in caso di situazioni pericolose per la persona o i beni. B Segnale di avvertimento in caso di problemi con il voltaggio.IT

• INDICE 1 Il frigorifero 3 2 Importanti avvertenze per la sicurezza 4 Uso previsto p. 4
• Sicurezza generale p. 4
• Sicurezza bambini p. 8
• Conformità alla direttiva WEEE e allo smaltimento dei rifiuti: p. 9
• Conformità alla Direttiva RoHS: Informazioni sulla confezione p. 9

• Cose da fare per risparmiare energia 10 Consigli per lo scomparto alimenti freschi p. 10
• 3 Installazione 11 Punti a cui prestare attenzione quando si sposta il frigorifero p. 11
• Prima di avviare il frigorifero, p. 11
• Smaltimento del materiale di imballaggio Smaltimento del vecchio frigorifero p. 12

Posizionamento e installazione ........12 Regolazione dei piedini ....................13 Cambiare la lampadina di illuminazione

• Avvertenza sportello aperto p. 13
• 4 Preparazione 14 5 Utilizzo del frigorifero 15 Pannello dei comandi p. 15
• Congelamento di alimenti freschi p. 24
• Tasto di impostazione della temperatura p. 24
• Impostazione della temperatura del frigorifero p. 24
• Sistema dual cooling p. 24
• Consigli per la conservazione di alimenti congelati p. 26
• Sbrinamento p. 26
• Posizionamento alimenti p. 26
• Informazioni di congelamento profondo p. 26

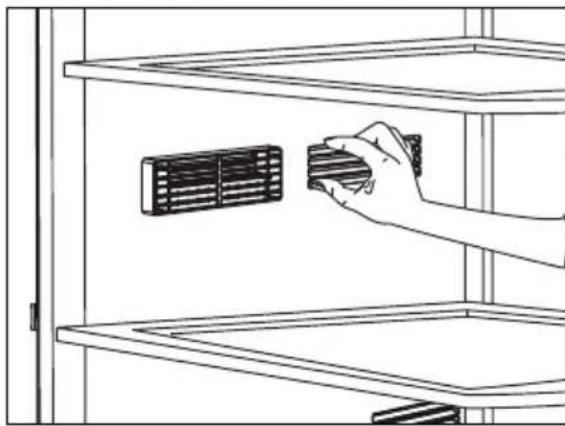

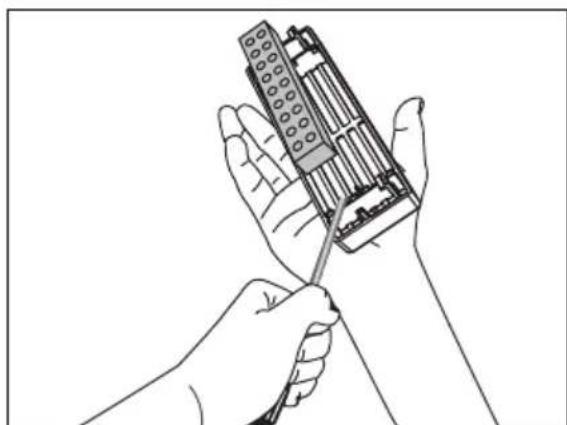

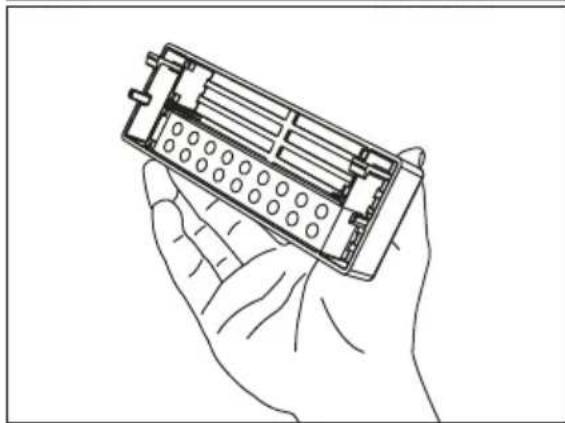

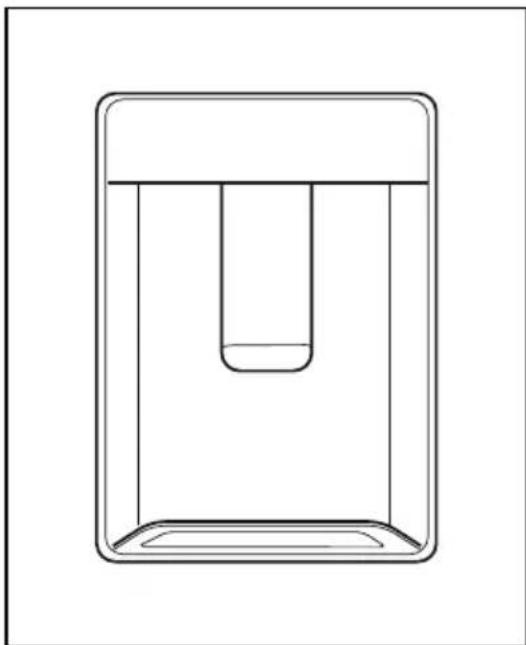

• Descrizione e pulizia del filtro odori: .27 Erogatore d'acqua p. 28
• Spia blu p. 30
• Contenitore scorrevole per la conservazione p. 30
• Contenitore girevole per la conservazione p. 31

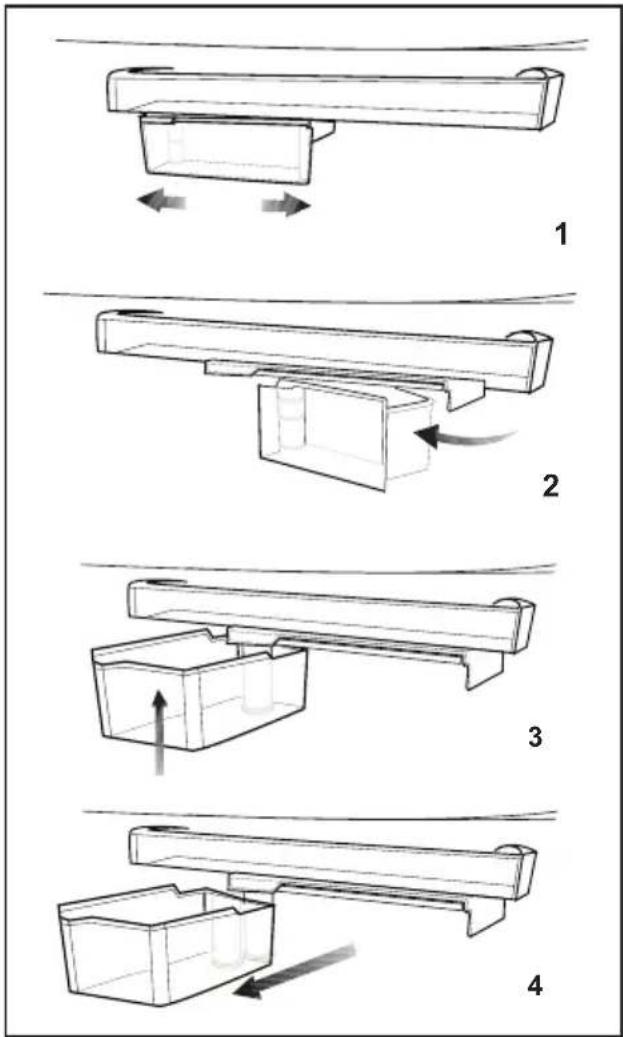

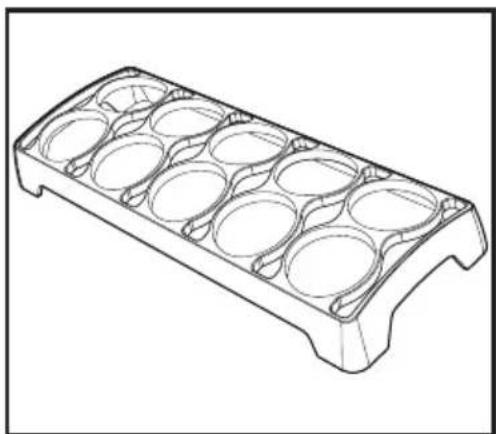

• Sezione uova p. 31
• Auto Icematic p. 32

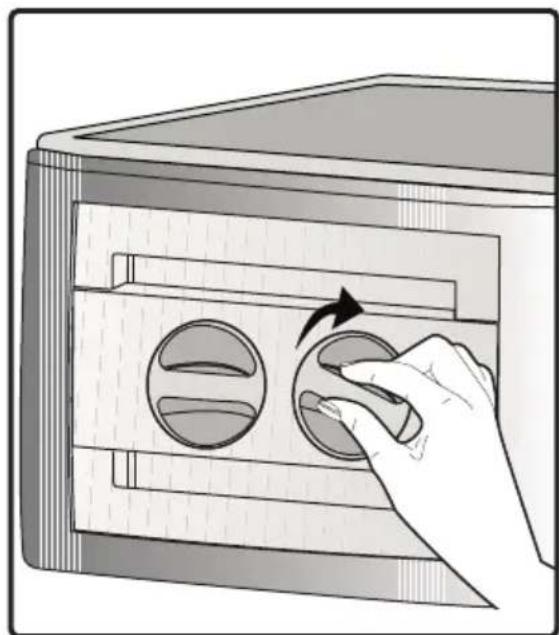

• Icematic e contenitore per conservare il ghiaccio p. 33
• Preparazione ghiaccio p. 34

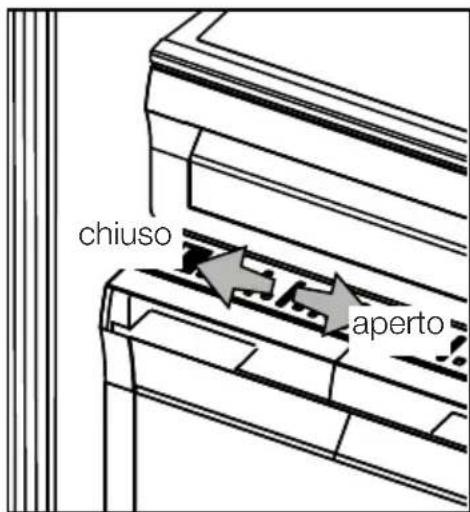

• Scomparto frutta e verdura a umidità controllata (sempre fresco) p. 34
• Macchina per il gelato 6 Manutenzione e pulizia 38 Protezione delle superfici di plastica 38 7 Ricerca e risoluzione dei problemi 39IT p. 36

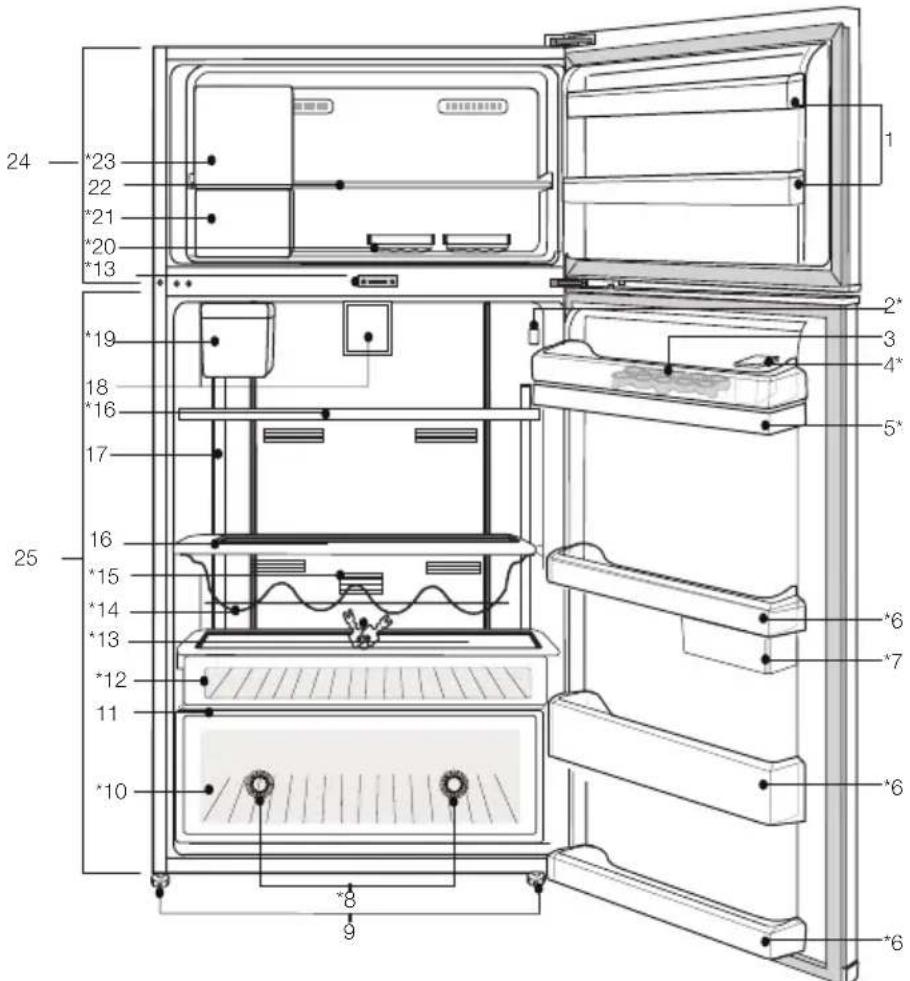

1. Ripiani dello sportello dello scomparto

2. Indicatore impostazione temperatura

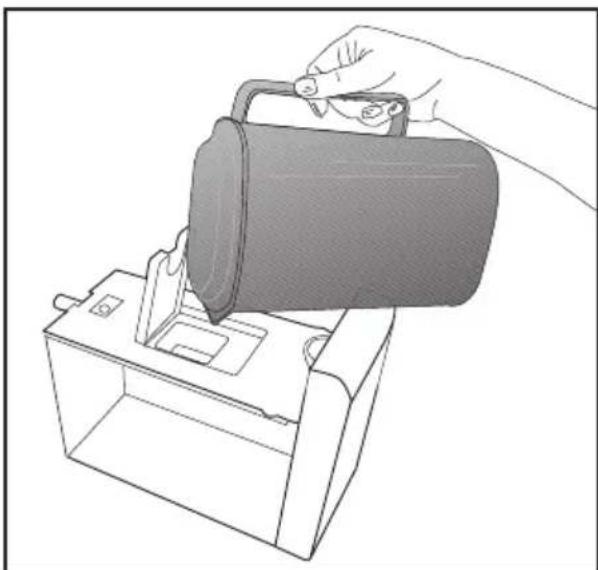

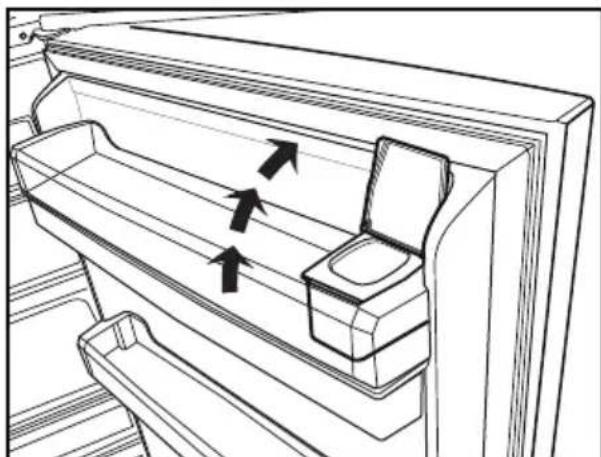

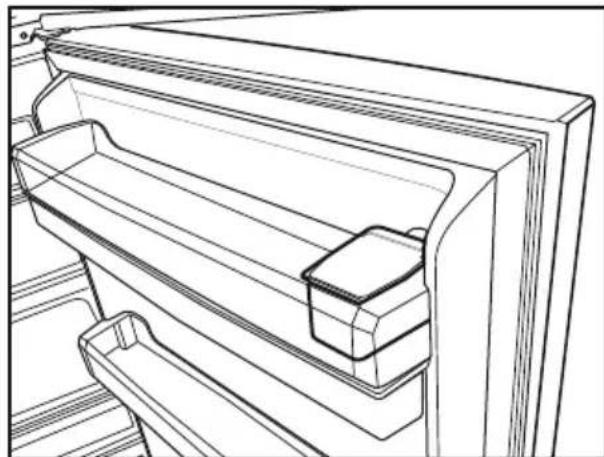

4. Serbatoio riempimento erogatore acqua

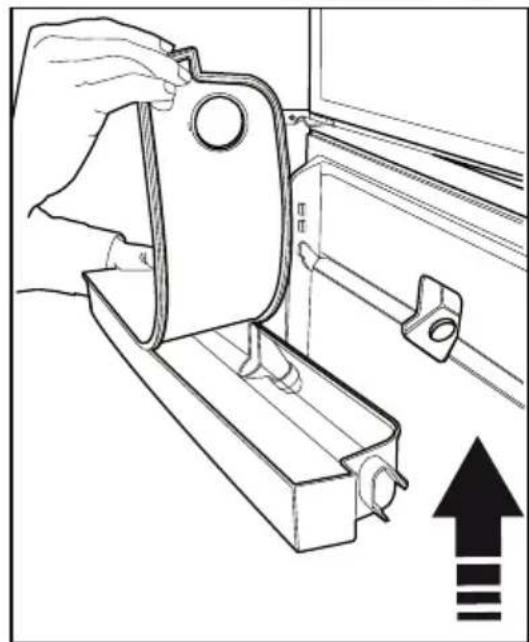

5. Serbatoio erogatore acqua

6. Ripiani dello sportello dello scomparto frigo

9. Piedini regolabili

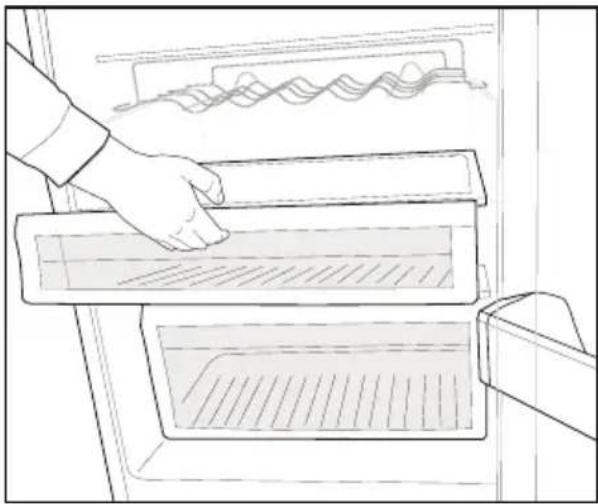

12. Scomparto colazione

C Le illustrazioni contenute in questo manuale utente sono schematiche e potrebbero non corrispondere esattamente all'apparecchio in uso. Se le parti in oggetto non sono incluse nell'apparecchio acquistato, significa che sono da intendersi per altri modelli.

16. Ripiani in vetro dello scomparto frigo

17. Vetro illuminazione

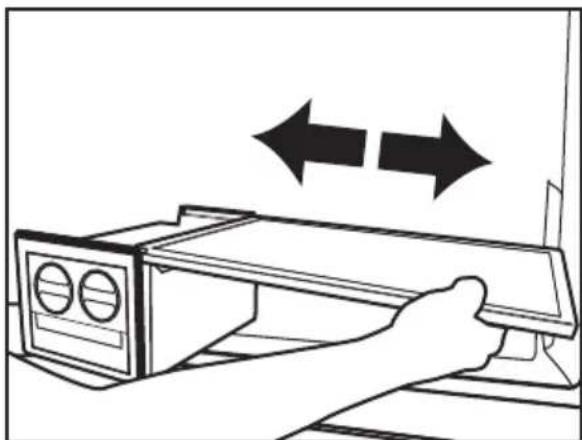

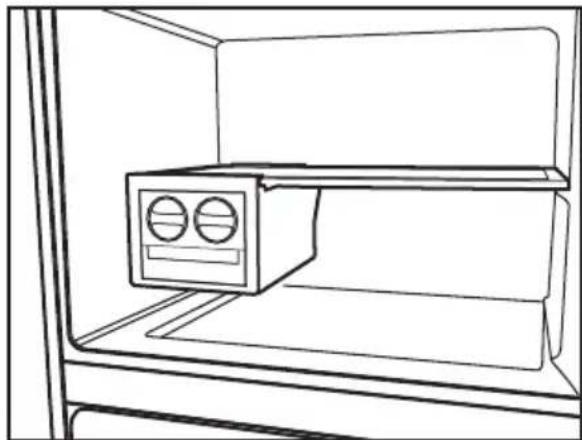

21. Contenitore per la conservazione del

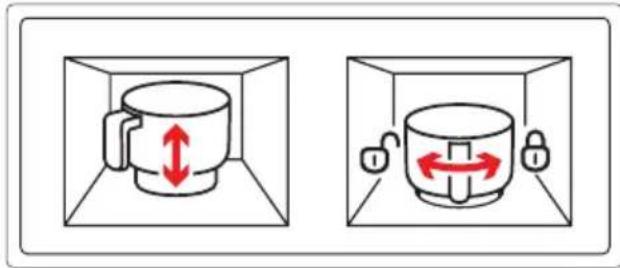

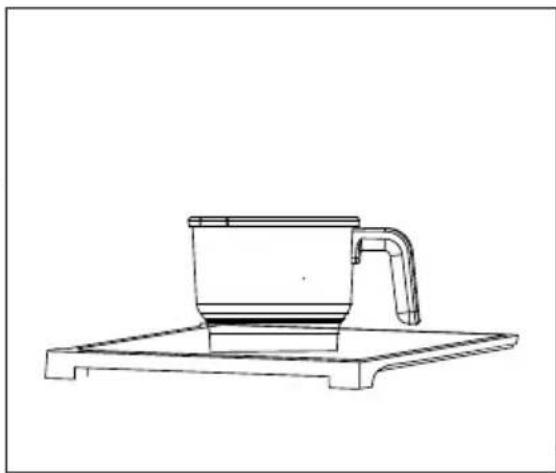

23. Macchina per la preparazione del gelato /

2 Importanti avvertenze per la sicurezza Prendere in esame le seguenti informazioni. La mancata osservanza di queste informazioni può provocare lesioni o danni materiali. Quindi tutte le garanzie e gli impegni sull’affidabilità diventerebbero privi di validità. La vita di servizio dell'apparecchio è 10 anni. In questo periodo, le parti di ricambio originali saranno disponibili per utilizzare l'apparecchio nel modo corretto. Uso previsto Questo apparecchio è destinato ad essere usato

• all'interno e in aree chiuse, ad esempio in casa;

• in ambienti di lavoro chiusi, come negozi e uffici;

• in strutture chiuse di soggiorno, come agriturismi, alberghi, pensioni.

• Non deve essere usato all’esterno. Sicurezza generale

• Quando si vuole smaltire/ eliminare l'apparecchio, è consigliabile consultare il servizio autorizzato per apprendere le informazioni necessarie e conoscere gli enti autorizzati.

• Consultare il servizio di manutenzione autorizzato per tutti i problemi relativi al frigorifero. Non intervenire o far intervenire sul frigorifero senza informare il servizio manutenzione autorizzato.

• Per apparecchi dotati di scomparto freezer; non mangiare coni gelato o cubetti di ghiaccio o gelati appena estratti dal freezer! (Ciò potrebbe causare sintomi di congelamento in bocca).IT

• Per apparecchi dotati di scomparto freezer; non mettere bottiglie e lattine di bibite liquide nello scomparto del freezer altrimenti potrebbero esplodere.

• Non toccare con le mani gli alimenti gelati; possono incollarsi ad esse.

• Scollegare il frigorifero prima della pulizia o dello sbrinamento.

• Il vapore e i materiali per la pulizia vaporizzati non devono mai essere usati per pulire e scongelare il frigorifero. In queste situazioni, il vapore può entrare in contatto con le parti elettriche e provocare corto circuito o scossa elettrica.

• Non usare mai parti del frigorifero come lo sportello come mezzo di supporto o movimento.

• Non utilizzare dispositivi elettrici all’interno del frigorifero.

• Non danneggiare le parti, in cui circola il refrigerante, con utensili perforanti o taglienti. Il refrigerante può scoppiare quando i canali del gas dell’evaporatore, le estensioni dei tubi o le pellicole superficiali vengono punti e provocano irritazioni alla pelle e lesioni agli occhi.

• Non bloccare o coprire la ventilazione dell’elettrodomestico.

• I dispositivi elettrici devono essere riparati solo da persone autorizzate. Le riparazioni eseguite da personale non competente provocano danni all’utilizzatore.

• In caso di guasto o durante lavori di riparazione e manutenzione, scollegare la fornitura d'energia principale spegnendo il fusibile principale o scollegando la presa dell’apparecchio.IT

• Non tirare dal cavo quando si estrae la spina.

• Posizionare le bibite più alte molto vicine e in verticale.

• Non conservare mai nel frigorifero contenitori spray che contengano sostanze infiammabili ed esplosive.

• Non utilizzare apparecchiature meccaniche o altri mezzi diversi da quelli consigliati dal produttore per accelerare il processo di sbrinamento.

• Questo apparecchio non deve essere usato da persone con disturbi fisici, sensoriali o mentali o persone non preparate o senza esperienza (compresi bambini) a meno che non ricevano la supervisione da parte di una persona responsabile della loro sicurezza che li istruirà sull'uso corretto dell'apparecchio.

• Non utilizzare frigoriferi danneggiati. Consultare l'agente per l'assistenza in caso di dubbi.

• La sicurezza elettrica del frigorifero è garantita unicamente se il sistema di messa a terra dell’apparecchiatura è conforme agli standard.

• L’esposizione dell'apparecchio a pioggia, neve, sole e vento è pericolosa per la sicurezza elettrica.

• Contattare l’assistenza autorizzata quando ci sono danni ai cavi in modo da evitare pericoli.

• Non collegare mai il frigorifero alla presa a muro durante l’installazione, per evitare il rischio di morte o lesioni gravi.

• Questo frigorifero è destinato solo alla conservazione di alimenti. Non deve essere usato per altri scopi.

• L'etichetta con le specifiche tecniche si trova sulla parete sinistra nella parte interna del frigorifero.IT

• Non collegare mai il frigorifero a sistemi di risparmio energetico; potrebbero danneggiare il frigorifero.

• Se c’è una luce blu sul frigorifero, non guardarla a lungo a occhio nudo o con strumenti ottici.

• Per i frigoriferi con controllo manuale, attendere almeno 5 minuti per avviare il frigorifero dopo un'assenza di elettricità.

• Questo manuale operativo deve essere dato al nuovo proprietario dell'apparecchio quando il prodotto stesso viene dato ad altri.

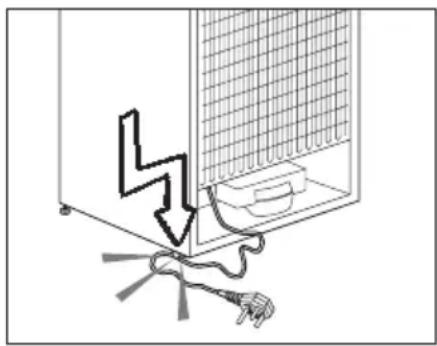

• Evitare di provocare danni al cavo di alimentazione quando si trasporta il frigorifero. Piegare il cavo può provocare un incendio. Non mettere mai oggetti pesanti sul cavo di alimentazione.

• Non toccare la spina con le mani bagnate quando si collega l'apparecchio alla rete elettrica.

• Non collegare il frigorifero alla rete se la presa elettrica è allentata.

• Non deve essere spruzzata acqua sulle parti interne o esterne dell'apparecchio per motivi di sicurezza.

• Non spruzzare sostanze contenenti gas infiammabili come gas propano vicino al frigorifero per evitare rischio di incendio ed esplosione.

• Non mettere mai contenitori pieni di acqua sopra al frigorifero; in caso di schizzi, questo potrebbe provocare shock elettrico o incendio.

• Non sovraccaricare il frigorifero di alimenti. In caso di sovraccarico, gli alimenti potrebberoIT

cadere provocando lesioni alla persona e danni al frigorifero quando si apre lo sportello.

• Non mettere mai oggetti sopra al frigorifero; altrimenti questi oggetti potrebbero cadere quando si apre o si chiude lo sportello del frigorifero.

• Poiché necessitano di un controllo preciso della temperatura, vaccini, medicine sensibili al calore e materiali scientifici non devono essere conservati nel frigorifero.

• Se non sarà usato per un lungo periodo, il frigorifero deve essere scollegato. Un problema possibile nel cavo di alimentazione può provocare un incendio.

• La punta della spina deve essere pulita regolarmente con un panno asciutto; altrimenti può provocare un incendio.

• Il frigorifero potrebbe spostarsi se i piedini regolabili non sono assicurati correttamente al pavimento. Assicurare correttamente i piedini al pavimento può evitare che il frigorifero si sposti.

• Quando si trasporta il frigorifero, non tenerlo dalla maniglia dello sportello. Altrimenti si stacca.

• Quando è necessari posizionare l'apparecchio vicino ad un altro frigorifero o freezer, la distanza tra i dispositivi deve essere di almeno 8 cm. Altrimenti le pareti laterali vicine potrebbero produrre condensa. Sicurezza bambini

• Per azionare il circuito dell’acqua del frigorifero senza problemi, la pressione della rete idrica deve essere compresa tra 1-8 bar. Per condizioni in cui la pressione della rete idrica superi 5 bar bisogna utilizzare unIT

regolatore di pressione. Se la pressione della rete idrica supera 8 bar il circuito dell’acqua del frigorifero non deve essere collegato alla rete idrica. Se non si sa come misurare la pressione della rete idrica, rivolgersi a un professionista per assistenza.

• I bambini devono ricevere supervisione per evitare che interferiscano con l'apparecchio. Conformità alla direttiva WEEE e allo smaltimento dei rifiuti: Questo apparecchio è conforme alla Direttiva UE WEEE (2012/19/EU). Questo apparecchio riporta il simbolo di classificazione per i rifiuti delle apparecchiature elettriche ed elettroniche (WEEE). Questo apparecchio è stato realizzato con parti e materiali di alta qualità che possono essere riutilizzati e sono adatti ad essere riciclati. Non smaltire i rifiuti dell'apparecchio con i normali rifiuti domestici e gli altri rifiuti alla fine della vita di servizio. Portarlo al centro di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Consultare le autorità locali per conoscere la collocazione di questi centri di raccolta. Conformità alla Direttiva RoHS: L'apparecchio acquistato è conforme alla Direttiva UE RoHS (2011/65/EU). Non contiene materiali pericolosi o proibiti specificati nella Direttiva. Informazioni sulla confezione I materiali di imballaggio del prodotto sono realizzati con materiali riciclabili secondo i nostri regolamenti nazionali sull'ambiente. Non smaltire i materiali di imballaggio con i rifiuti domestici o altri rifiuti. Portarli ai punti di raccolta dedicati ai materiali di imballaggio, previsti dalle autorità locali. Cose da non dimenticare... Tutte le sostanze riciclate sono elementi indispensabili per la natura e la nostra ricchezza nazionale. Se si desidera contribuire alla rivalutazione dei materiali di imballaggio, è possibile consultare le organizzazioni ambientaliste o le autorità del comune in cui si vive. Avvertenza HC Se il sistema di raffreddamento dell'apparecchio contiene R600a: Questo gas è infiammabile. Pertanto, fare attenzione a non danneggiare il sistema di raffreddamento e le tubazioni durante l’uso e il trasporto. In caso di danni, tenere l'apparecchio lontano da potenziali fonti di incendio che possono provocarne l’incendio e ventilare la stanza in cui si trova l'unità. Ignorare questa avvertenza se il sistema di raffreddamento dell'apparecchio contiene R134a. Il tipo di gas usato nell'apparecchio è descritto nell'etichetta con il tipo sulla parete sinistra nella parte interna del frigorifero. Non gettare mai l'apparecchio nel fuoco per lo smaltimento.IT

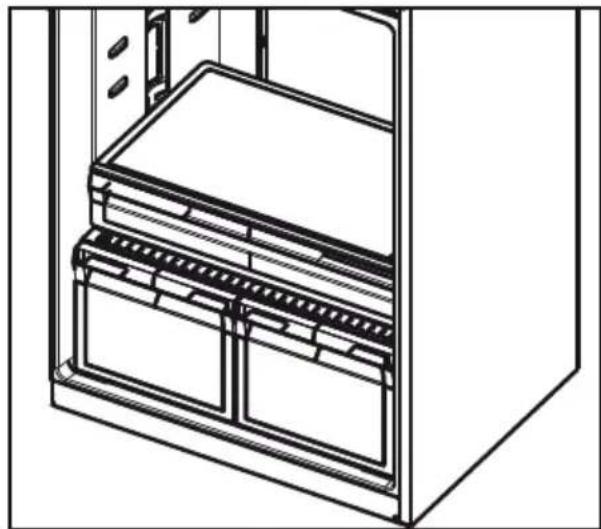

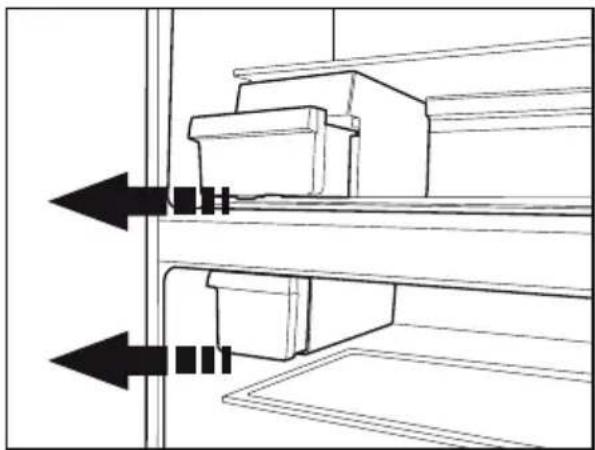

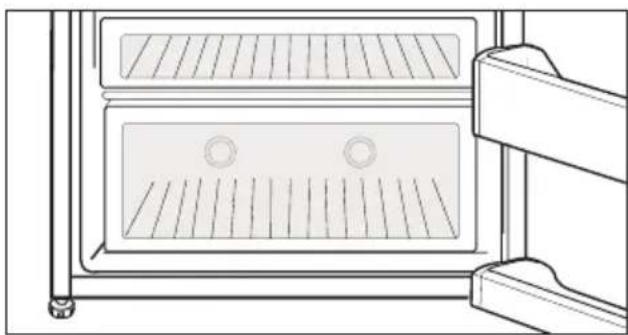

Consigli per lo scomparto alimenti freschi *opzionale

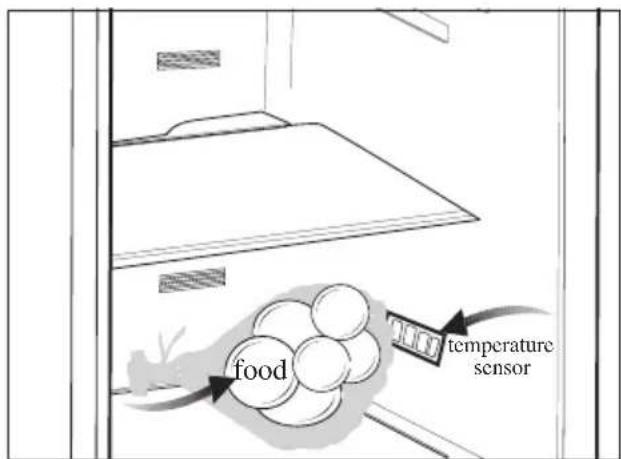

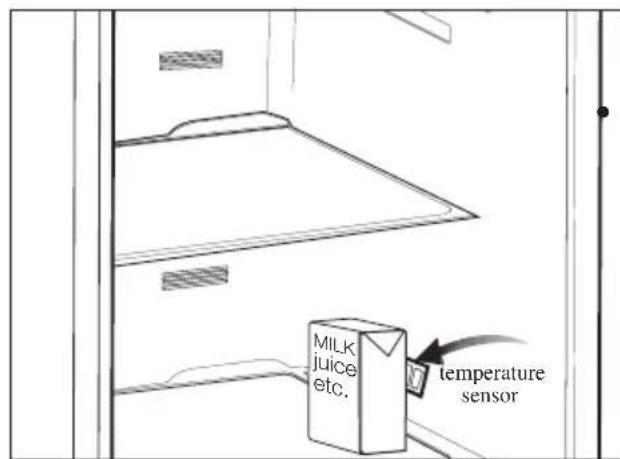

• Non lasciare che gli alimenti tocchino il sensore della temperatura nello scomparto alimenti freschi. Per consentire allo scomparto per gli alimenti freschi di conservare la temperatura ideale, il sensore non deve essere ostruito dagli alimenti.

• Non mettere alimenti caldi nell'apparecchio. temperature sensor food MILK juice etc. temperature sensor temperature sensor food MILK juice etc. temperature sensor Cose da fare per risparmiare energia

• Non lasciare lo sportello del frigorifero aperto per lungo tempo.

• Non inserire alimenti caldi o bevande calde nell'elettrodomestico.

• Non sovraccaricare il frigorifero impedendo la circolazione dell’aria al suo interno.

• Non installare il frigorifero sotto la luce diretta del sole o nelle vicinanze di forni, lavastoviglie o radiatori. Tenere il frigorifero ad almeno 30 cm dalle fonti che emettono calore e ad almeno 5 cm dai forni elettrici.

• Porre attenzione nel conservare gli alimenti in contenitori chiusi.

• Per apparecchi dotati di scomparto freezer; è possibile conservare la quantità massima di alimenti nel freezer quando si rimuove il ripiano o il cassetto del freezer. Il valore di consumo energetico dichiarato per il frigorifero è stato determinato rimuovendo il ripiano del freezer o il cassetto e in condizione di carico massimo. Non c'è pericolo nell'usare un ripiano o un cassetto secondo le forme e le dimensioni degli alimenti da congelare.

• Scongelare alimenti congelati nello scomparto frigo garantisce risparmio energetico e conserva la qualità degli alimenti.IT

3 Installazione B Se le informazioni date in questo manuale utente non sono prese in considerazione, il produttore non accetta alcuna responsabilità per questo. Punti a cui prestare attenzione quando si sposta il frigorifero

1. Il frigorifero deve essere scollegato. Prima

del trasporto, il frigorifero deve essere svuotato e pulito.

2. Prima di imballarlo di nuovo, ripiani,

accessori, scomparto frutta e verdura, ecc. all'interno del frigorifero devono essere fissati con nastro adesivo e assicurati contro i colpi. L'imballaggio deve essere eseguito con un nastro doppio o cavi sicuri e bisogna osservare rigorosamente le norme per il trasporto presenti sulla confezione.

3. Conservare i materiali originali di

imballaggio per futuri trasporti o spostamenti. Prima di avviare il frigorifero, Controllare quanto segue prima di utilizzare il frigorifero:

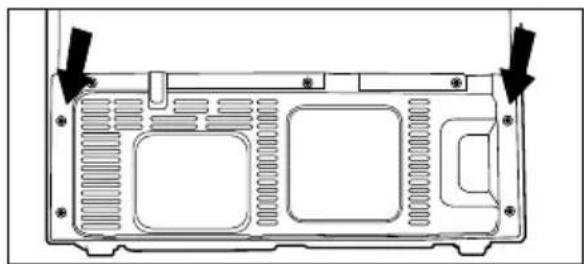

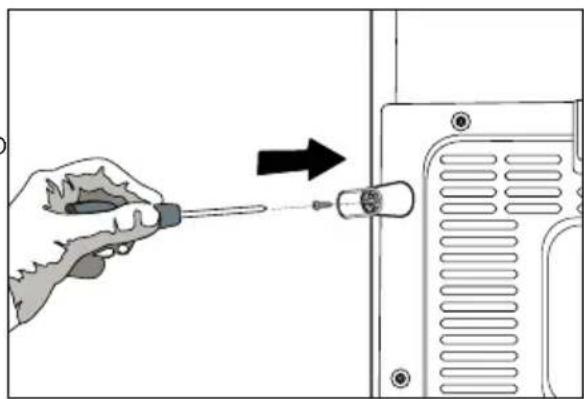

1. Montare i 2 cunei in plastica come illustrato

sotto. I cunei in plastica servono a mantenere la distanza che assicura la circolazione dell'aria tra frigorifero e parete. (L'immagine è creata per illustrare e non è identica all'apparecchio).

2. Pulire la parte interna del frigorifero come

consigliato nella sezione "Manutenzione e pulizia".

3. Collegare la spina del frigorifero alla presa

elettrica. Quando lo sportello del frigorifero è aperto, la lampadina interna si accende.

4. Quando il compressore comincia a funzionare,

si sente un rumore. I liquidi e i gas sigillati nel sistema refrigerante possono produrre dei rumori, anche se il compressore non è in funzione; questo è abbastanza normale.

5. I bordi anteriori del frigorifero possono essere

tiepidi. Questo è normale. Queste zone sono progettate per essere tiepide per evitare la condensazione. Collegamenti elettrici Collegare il frigorifero ad una presa di messa a terra protetta da un fusibile della capacità appropriata. Importante:

• Il collegamento deve essere conforme ai regolamenti nazionali.

• La spina elettrica deve essere facilmente accessibile dopo l’installazione.

• La sicurezza elettrica del frigorifero è garantita unicamente se il sistema di messa a terra dell’apparecchiatura è conforme agli standard.

• La tensione dichiarata sull'etichetta che si trova nel lato interno a sinistra dell'apparecchio deve essere pari alla tensione di rete.IT

• Le prolunghe e le prese multiple non devono essere usate per il collegamento. B Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato. B L’apparecchio non deve essere usato finché non viene riparato! C’è rischio di shock elettrico! Smaltimento del materiale di imballaggio I materiali di imballaggio potrebbero essere dannosi per i bambini. Tenere i materiali di imballaggio fuori dalla portata dei bambini o smaltirli classificandoli secondo le istruzioni sui rifiuti comunicate dalle autorità locali. Non smaltire assieme ai normali rifiuti domestici, smaltire nei punti di raccolta appositi indicati dalle autorità locali. L’imballaggio del frigorifero è prodotto con materiali riciclabili. Smaltimento del vecchio frigorifero Smaltire il vecchio frigorifero senza danni per l’ambiente.

• Bisogna consultare il rivenditore autorizzato o il centro di raccolta rifiuti della propria città per quanto riguarda lo smaltimento del frigorifero. Prima di smaltire il frigorifero, tagliare la spina elettrica e, se ci sono blocchi allo sportello, renderli inutilizzabili per proteggere i bambini da eventuali pericoli. Posizionamento e installazione

Nel caso in cui la porta di ingresso della stanza in cui il frigorifero deve essere posizionato non è abbastanza grande per il passaggio del frigorifero, chiamare il servizio autorizzato per rimuovere le porte del frigorifero e per farlo passare attraverso la porta.

1. Installare il frigorifero in un luogo che ne

permetta il facile utilizzo.

2. Tenere il frigorifero lontano da fonti di

calore, luoghi umidi e luce diretta del sole.

3. Intorno al frigorifero deve esserci

ventilazione appropriata per poter avere operatività efficiente. Se il frigorifero deve essere posizionato in un recesso della parete, è necessario porlo ad almeno 5 cm di distanza dal soffitto e a 5 cm dalla parete. Non posizionare l'apparecchio su materiali come tappetini o tappeti.

4. Posizionare l'elettrodomestico solo su

superfici uniformi e piane per evitare dondolii.IT

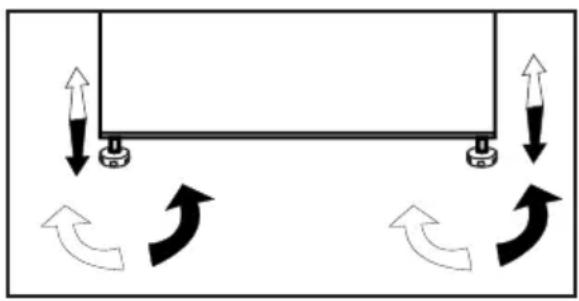

Regolazione dei piedini Se il frigorifero non è in equilibrio: è possibile bilanciare il frigorifero ruotando i piedini anteriori come illustrato in figura. L’angolo in cui i piedini sono più bassi quando girati in direzione della freccia nera e rialzati quando girati in direzione opposta. Un aiuto per sollevare leggermente il frigorifero faciliterà tale processo. Cambiare la lampadina di illuminazione Per cambiare lampadina/LED utilizzati per illuminare il frigorifero, rivolgersi al Servizio Assistenza Autorizzato. Avvertenza sportello aperto (Questa funzione è opzionale) Un segnale di avvertenza audio viene emesso quando lo sportello dell'apparecchio viene lasciato aperto per almeno 1 minuto. Questa avvertenza scompare quando lo sportello viene chiuso o se viene premuto uno dei pulsanti del display (se presenti).IT

• Il frigorifero dovrà essere installato ad almeno 30 cm lontano da fonti di calore, come forni, riscaldamento centrale e stufe, e ad almeno 5 cm da forni elettrici e non deve essere esposto alla luce diretta del sole

• Assicurarsi che l’interno del frigorifero sia ben pulito.

• In caso di installazione di due frigoriferi l’uno accanto all’altro, devono esservi almeno 2 cm di distanza tra di loro.

• Quando il frigorifero viene messo in funzione per la prima volta, osservare le seguenti istruzioni per le prime sei ore.

• Lo sportello non deve essere aperto frequentemente.

• Deve funzionare vuoto senza riporvi alimenti all’interno.

• Non staccare il frigo dalla presa elettrica. Se si verifica un calo di potenza al di là del controllo dell'utente, vedere le avvertenze nella sezione “Soluzioni consigliate per i problemi”.

• Questo elettrodomestico è stato concepito per funzionare a temperature ambiente fino a 43 °C (90 F). Anche se la temperatura ambiente scende fino a -15 °C, gli alimenti congelati nel freezer non si scongelano grazie al sistema per il controllo della temperatura Advanced Electronic Temperature Control System [AETCS]. Per la prima installazione, l'apparecchio NON deve essere sottoposto a temperature ambiente basse. Questo perché il freezer non può funzionare al di sotto della temperatura di funzionamento standard. Quando si raggiunge il funzionamento continuo, l'apparecchio può essere spostato altrove. Quindi in seguito è possibile posizionare l'apparecchio nel garage o in un ambiente non riscaldato senza preoccuparsi che gli alimenti congelati si rovinino. Comunque è probabile che le suddette temperature basse possano provocare il congelamento degli alimenti nello scomparto frigo; pertanto, consumare gli alimenti nel frigo in modo controllato, come necessario. Quando la temperatura ambiente torna normale, si può modificare l'impostazione del pulsante secondo le esigenze personali.

• Se la temperatura ambiente è al di sotto di 0°C, gli alimenti nello scomparto frigo si congelano. Pertanto consigliamo di non usare lo scomparto frigo con temperature ambiente così basse. Si può continuare ad usare lo scomparto freezer come al solito.IT

Pannello dei comandi I pannelli degli indicatori possono variare secondo il modello del prodotto. Il pannello degli indicatori aiuta ad usare il frigorifero con le relative funzioni audio e visive. (in alcuni modelli) 5 Utilizzo del frigorifero

1. Indicatore impostazione temperatura

2. Pulsante di impostazione della

temperatura scomparto freezer

3. Indicatore impostazione temperatura

4. Pulsante di impostazione temperatura

5. Indicatore modalità risparmio

6. Indicatore ionizzatore

7. Indicatore stato errore

*opzionale C Le illustrazioni contenute in questo manuale utente sono schematiche e potrebbero non corrispondere esattamente all'apparecchio in uso. Se le parti in oggetto non sono incluse nell'apparecchio acquistato, significa che sono da intendersi per altri modelli.IT

1. Indicatore impostazione

temperatura scomparto Freezer Indica la temperatura impostata per lo scomparto freezer.

2. Pulsante di impostazione

temperatura scomparto freezer Premere questo pulsante per impostare la temperatura dello scomparto freezer rispettivamente su -18, -20, -22, -24, -18... Premere questo pulsante per impostare la temperatura desiderata per lo scomparto freezer.

3. Indicatore impostazione

temperatura scomparto frigo Indica la temperatura impostata per lo scomparto frigo.

4. Pulsante di impostazione

temperatura scomparto frigo Premere questo pulsante per impostare la temperatura dello scomparto frigo rispettivamente su 8, 6, 4, 2, 8.... Premere questo pulsante per impostare la temperatura desiderata per lo scomparto frigo.

5. Indicatore modalità risparmio

Indica che il frigorifero è in funzione in modalità a risparmio energetico.

6- Indicatore ionizzatore

La spia indicatore resta accesa in modo continuo. Questa luce indica che il frigorifero è protetto contro i batteri.

7. Indicatore stato errore

Se il frigo non raffredda in modo adeguato o se c'è un guasto ai sensori, questo indicatore sarà attivato. Quando questo indicatore è attivo, l'indicatore della temperatura dello scomparto freezer visualizza "e" e l'indicatore della temperatura dello scomparto frigo visualizza numeri come "1,2,3…". Questi numeri sull'indicatore forniscono informazioni sull'errore al personale dell'assistenza.IT

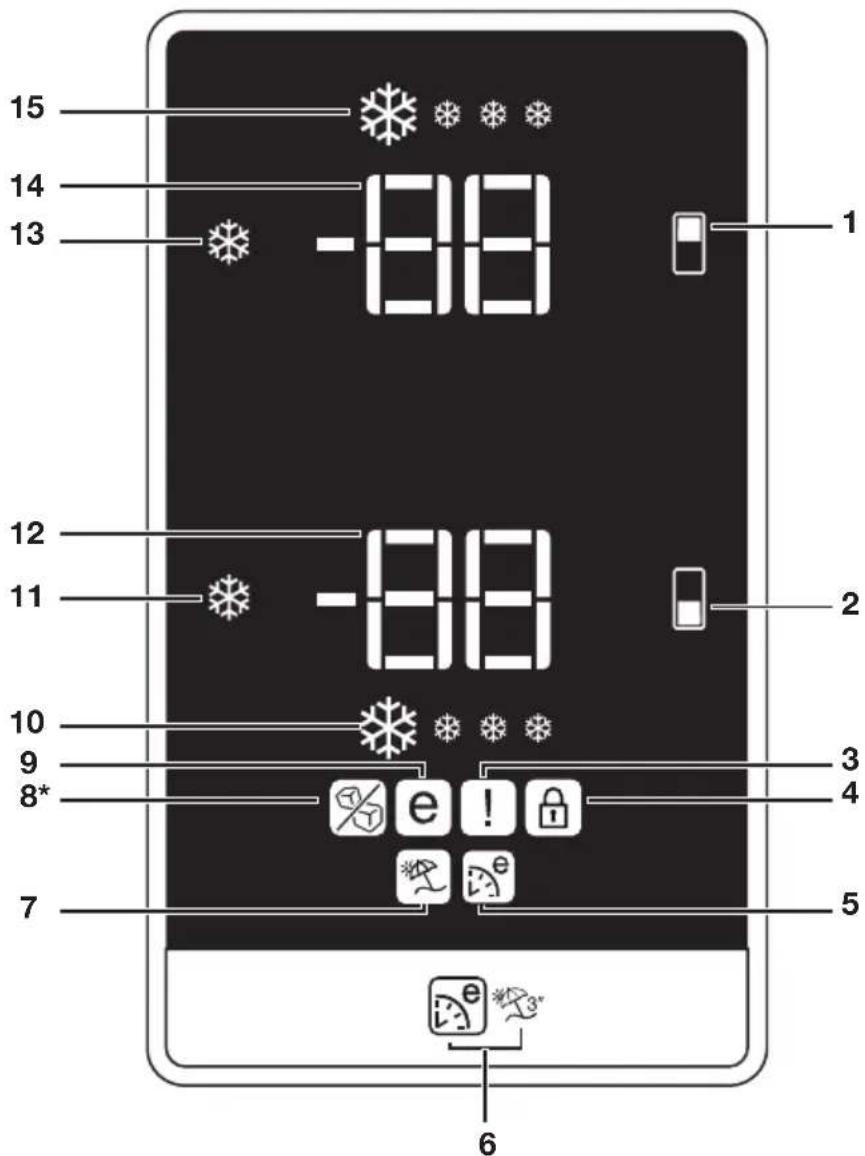

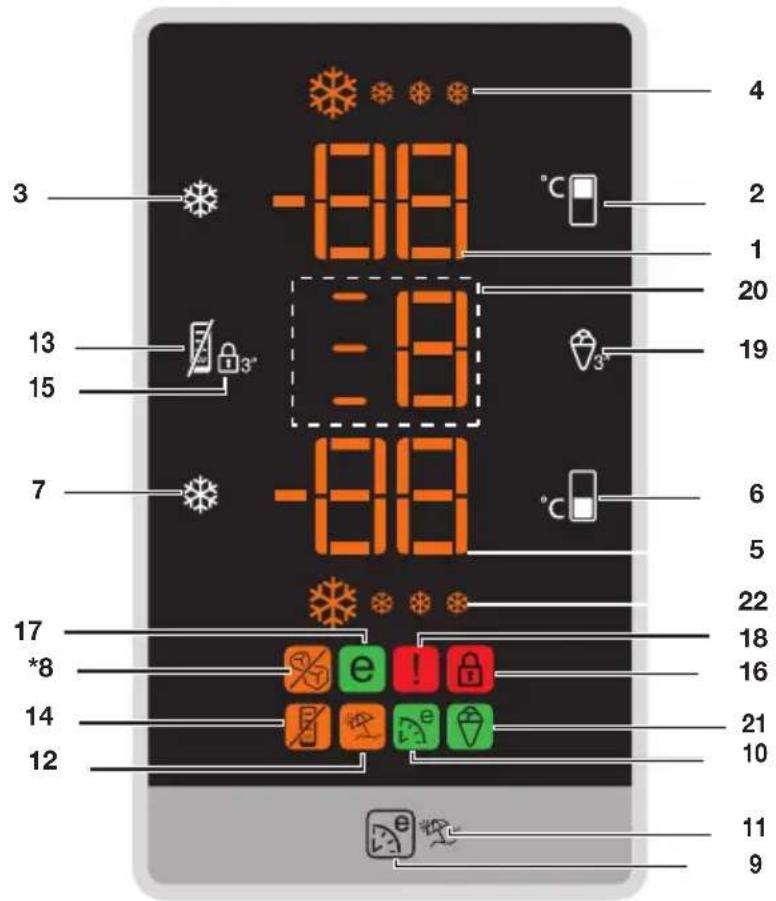

1. Pulsante di impostazione temperatura

2. Pulsante di impostazione temperatura

3. Indicatore stato errore

4. Indicatore di blocco tasti

5. Indicatore funzione Eco-Extra

6. Pulsante Eco-Extra/Vacation

7. Indicatore funzione assenza

8. Indicatore Icematic disattivato (*in alcuni

9. Indicatore uso economico

10. Indicatore funzione di raffreddamento

11. Pulsante funzione di raffreddamento

12. Indicatore impostazione temperatura

13. Pulsante funzione di raffreddamento

rapido Pulsante attivazione-disattivazione Icematic (3")

14. Indicatore impostazione temperatura

15. Indicatore funzione congelamento rapido

C Le illustrazioni contenute in questo manuale utente sono schematiche e potrebbero non corrispondere esattamente all'apparecchio in uso. Se le parti in oggetto non sono incluse nell'apparecchio acquistato, significa che sono da intendersi per altri modelli. *opzionale

1. Pulsante di impostazione

temperatura scomparto freezer Questa funzione consente di impostare la temperatura dello scomparto freezer. Premere questo pulsante per impostare la temperatura dello scomparto freezer a -18, -19, -20, -21 -22, -23 e -24, rispettivamente.

2. Pulsante di impostazione

temperatura scomparto frigo Questa funzione consente di impostare la temperatura dello scomparto frigo. Premere questo pulsante per impostare la temperatura dello scomparto frigo rispettivamente su 8, 7, 6, 5, 4, 3, 2 gradi.

3. Indicatore stato errore

Se il frigo non raffredda in modo adeguato o se c'è un guasto ai sensori, questo indicatore sarà attivato. Quando questo indicatore è attivo, l'indicatore della temperatura dello scomparto freezer visualizza "E" e l'indicatore della temperatura dello scomparto frigo visualizza numeri come "1,2,3…". Questi numeri sull'indicatore forniscono informazioni sull'errore al personale dell'assistenza. Quando si mettono alimenti caldi nello scomparto freezer o si lascia lo sportello aperto a lungo, un punto esclamativo può illuminarsi per un certo periodo. Non è un guasto; questa avvertenza scompare quando gli alimenti si raffreddano.

4. Indicatore blocco tasti

Usare questa funzione se non si desidera cambiare l'impostazione della temperatura del frigo. Premere il pulsante di impostazione della temperatura del frigo e il pulsante di impostazione della temperatura del freezer contemporaneamente a lungo (3 sec) per attivare questa funzione.

5. Indicatore funzione Eco-Extra

Indica che la funzione Eco-Extra è attiva. Se questa funzione è attiva, il frigorifero automaticamente rileva i periodi di minore uso e sarà impostato il raffreddamento a risparmio energetico in tali periodi. L'indicatore risparmio sarà attivo con il raffreddamento a risparmio energetico. Premere il pulsante apposito di nuovo per disattivare questa funzione.

6. Pulsante Eco-Extra/Vacation

Premere brevemente questo pulsante per attivare la funzione Eco-Extra. Tenere premuto questo pulsante per 3 secondi per attivare la funzione assenza. Premere di nuovo questo pulsante per disattivare la funzione selezionata.

7. Indicatore funzione assenza

Indica che la funzione assenza è attiva. Se questa funzione è attiva, "- -" compare sull'indicatore dello scomparto frigo e non viene eseguito alcun raffreddamento nello scomparto stesso. Gli altri scomparti continueranno a essere raffreddati secondo la temperatura impostata. Premere il pulsante apposito di nuovo per disattivare questa funzione.

8. Indicatore disattivazione Icematic

Icematic non funziona quando l'indicatore di questa funzione è attiva. Per attivare la funzione di disattivazione del ghiaccio, bisogna tenere premuto il pulsante Quick freeze per 3 secondi.

9. Indicatore uso economico

Indica che il frigorifero è in funzione in modalità a risparmio energetico. Questo indicatore sarà attivo se la temperatura dello scomparto freezer è impostata su -18 o se il raffreddamento a risparmio energetico è attivo grazie alla funzione Eco-Extra.

10. Indicatore funzione di

raffreddamento rapido Questo simbolo lampeggia quando la funzione frigo rapido è attiva.

11. Pulsante funzione di

raffreddamento rapido Quando si preme il pulsante Quick Fridge, la temperatura dello scomparto diverrà più fredda dei valori regolati .IT

Questa funzione può essere usata per alimenti posti nello scomparto del frigo e che necessitano di raffreddare velocemente. Se è necessario congelare grandi quantità di alimenti freschi, si consiglia di attivare questa funzione prima di inserire gli alimenti nel frigo. L'indicatore raffreddamento rapido si accende quando è attivata la funzione raffreddamento rapido. Per annullare questa funzione premere nuovamente il pulsante Quick Fridge. Se non viene annullata dall'utente, la funzione raffreddamento rapido si annullerà automaticamente dopo 4 ore o quando lo scomparto frigo ha raggiunto la temperatura richiesta. Questa funzione non viene ripristinata quando viene ripristinata l'alimentazione in seguito a un'interruzione della stessa.

12. Indicatore impostazione

temperatura scomparto frigo Indica la temperatura impostata per lo scomparto frigo.

13. Pulsante funzione congelamento

rapido Pulsante attivazione- disattivazione Icematic (3") Indica la temperatura impostata per lo scomparto freezer. Per arrestare la formazione del ghiaccio, premere per 3 secondi il pulsante di attivazione-disattivazione Icematic. Il flusso dell'acqua dal serbatoio dell'acqua si arresta quando viene selezionata questa funzione. Il ghiaccio preparato in precedenza, però, può essere prelevato da Icematic. Per riavviare la formazione del ghiaccio, premere per 3 secondi il pulsante di attivazione-disattivazione Icematic.

14. Indicatore impostazione

temperatura scomparto Freezer L'indicatore di congelamento rapido si accende quando è attivata la funzione congelamento rapido. Per annullare questa funzione premere nuovamente il pulsante Fast Freeze. L’indicatore di congelamento rapido si spegnerà e tornerà alle sue impostazioni normali. Se non si annulla manualmente, la funzione di congelamento rapido si annullerà automaticamente dopo 8 ore o quando lo scomparto freezer ha raggiunto la temperatura richiesta. Se si vogliono congelare grandi quantità di cibo fresco, premere il pulsante di congelamento rapido prima di inserire il cibo nello scomparto freezer. Premendo il pulsante Fast Freeze ripetutamente a brevi intervalli, il compressore non comincerà a funzionare immediatamente, in quanto il sistema di protezione del circuito elettronico sarà attivato. Questa funzione non viene ripristinata quando viene ripristinata l'alimentazione in seguito a un'interruzione della stessa.

15. Indicatore funzione congelamento

rapido Questo simbolo lampeggia in modo animato quando la funzione congelamento rapido è attiva.IT

1. Indicatore impostazione temperatura

2. Funzione impostazione temperatura

3. Pulsante funzione di raffreddamento

rapido Pulsante attivazione-disattivazione Icematic (3”)

4. Indicatore funzione congelamento rapido

5. Indicatore impostazione temperatura

6. Funzione impostazione temperatura

7. Pulsante funzione di raffreddamento

8. Indicatore Icematic disattivato (*in alcuni

9. Funzione Eco-Fuzzy (uso economico

10. Indicatore Eco-Fuzzy (uso economico

11. Funzione assenza

12. Indicatore funzione assenza

13. Funzione efficienza energetica

14. Indicatore efficienza energetica

15. Funzione blocco tasti

16. Indicatore di blocco tasti

17. Indicatore uso economico

18. Indicatore avvertenza errore/alta

19. Funzione selezione modalità gelato

20. Indicatore selezione modalità gelato

21. Indicatore gelato

22. Indicatore raffreddamento rapido

*opzionale C Le illustrazioni contenute in questo manuale utente sono schematiche e potrebbero non corrispondere esattamente all’apparecchio in uso. Se le parti in oggetto non sono incluse nell’apparecchio acquistato, significa che sono da intendersi per altri modelli.IT

1. Indicatore temperatura scomparto

freezer Indica la temperatura impostata per lo scomparto freezer.

2. Funzione impostazione temperatura

scomparto freezer Questa funzione consente di impostare la temperatura dello scomparto freezer. Premere questo pulsante per impostare la temperatura dello scomparto freezer a -18, -19, -20, -21 -22, -23 e -24, rispettivamente.

3. Pulsante funzione congelamento

rapido Pulsante attivazione- disattivazione Icematic (3") L'indicatore congelamento rapido si accende quando è attivata la funzione congelamento rapido. Per annullare questa funzione premere nuovamente il tasto Quick Freeze. L’indicatore di congelamento rapido si spegnerà e tornerà alle sue impostazioni normali. Se non si annulla manualmente, la funzione congelamento rapido si annullerà automaticamente dopo 4 ore o quando lo scomparto freezer ha raggiunto la temperatura richiesta. Se si vogliono congelare grandi quantità di alimenti freschi, premere il pulsante Quick Freeze prima di inserire gli alimenti nello scomparto freezer. Premendo il pulsante Quick Freeze ripetutamente a brevi intervalli, il compressore non comincerà a funzionare immediatamente, in quanto il sistema di protezione del circuito elettronico sarà attivato. Questa funzione non viene richiamata quando l'alimentazione si ripristina dopo un'assenza di corrente!

4. Indicatore funzione congelamento

rapido Questo simbolo lampeggia quando la funzione congelamento rapido è attiva.

5. Indicatore impostazione

temperatura scomparto frigo Indica la temperatura impostata per lo scomparto frigo.

6. Funzione impostazione temperatura

scomparto frigo Questa funzione consente di impostare la temperatura dello scomparto frigo. Premere questo tasto per impostare la temperatura dello scomparto frigo rispettivamente su 8, 7, 6, 5, 4, 3, 2 gradi.

7. Pulsante funzione di raffreddamento

rapido Quando si preme il pulsante Quick Fridge, la temperatura dello scomparto diverrà più fredda dei valori regolati . Questa funzione può essere usata per alimenti posti nello scomparto del frigo e che necessitano di raffreddare velocemente. Se è necessario congelare grandi quantità di cibo fresco, si consiglia di attivare questa funzione prima di inserire il cibo nel frigo. L'indicatore frigo rapido si accende quando è attivata la funzione frigo rapido. Per annullare questa funzione premere nuovamente il pulsante Quick Fridge. L’indicatore frigo rapido si spegnerà e tornerà alle sue normali impostazioni. Se non si annulla manualmente, la funzione frigo rapido si annullerà automaticamente dopo 2 ore o quando lo scomparto frigo ha raggiunto la temperatura richiesta. Questa funzione non viene ripristinata quando viene ripristinata l'alimentazione in seguito a un'interruzione della stessa.

8. Indicatore disattivazione Icematic

Icematic non funziona quando l’indicatore di questa funzione è attiva. Per attivare la funzione di disattivazione del ghiaccio, bisogna tenere premuto il pulsante Quick freeze per 3 secondi.IT

9. Funzione Eco-Fuzzy (uso economico

speciale) Quando si preme il tasto Eco-Fuzzy, la funzione Eco-Fuzzy si attiva e l'indicatore Eco-Fuzzy si accende. Se viene attivata questa funzione, il frigo comincia a funzionare con la modalità più economica minimo 6 ore dopo e l'indicatore di uso economico si accende. Per disattivare la funzione Eco Fuzzy, bisogna premere di nuovo il pulsante Eco Fuzzy.

10. Indicatore Eco-Fuzzy (uso

economico speciale) Questo simbolo si accende quando la funzione Eco-Fuzzy è attiva.

11. Funzione assenza

Tenere premuto il tasto Eco-Fuzzy per 3 secondi per attivare la funzione assenza e accendere l'indicatore assenza. Il raffreddamento dello scomparto frigo si arresta e la temperatura dello scomparto frigo si fissa su 15 gradi per impedire la formazione di cattivi odori. Quando questa funzione è attiva, l'indicatore temperatura dello scomparto frigo non visualizza la temperatura. Per disattivare la funzione assenza, tenere premuto il tasto Eco-Fuzzy per 3 secondi.

12. Indicatore funzione assenza

L'indicatore si accende quando la funzione assenza è attiva.

13. Funzione risparmio energetico

Quando si preme il tasto Energy Efficiency, la funzione efficienza energetica si attiva e il relativo indicatore si accende. Quando la funzione efficienza energetica è attiva, tutti gli indicatori, tranne quello di efficienza energetica, si spengono. Questa funzione si disattiva quando si preme qualsiasi tasto o si apre lo sportello; gli indicatori sul display tornano alle impostazioni normali e l'indicatore efficienza energetica resta acceso. Se non si preme alcun tasto o si apre lo sportello entro 5 minuti quando l'indicatore efficienza energetica è ancora acceso, la relativa funzione si attiva di nuovo e gli indicatori sul display si spengono. Se si preme il tasto Energy Efficiency quando la funzione non è attiva ma l'indicatore è ancora acceso, questo disattiva la funzione efficienza energetica e fa spegnere l'indicatore di efficienza energetica.

14. Indicatore risparmio energetico

Questo indicatore si accende quando la funzione efficienza energetica è selezionata.

15. Funzione blocco tasti

Quando si preme il tasto Key Lock per 3 secondi, la relativa funzione di blocco tasti si attiva e l'indicatore di blocco tasti si accende. Nessun tasto funziona quando questa funzione è attiva. Tenere premuto di nuovo il tasto Key Lock per 3 secondi per disattivare questa funzione.

16. Indicatore blocco tasti

Questo indicatore si accende quando la funzione blocco tasti è attiva.IT

17. Indicatore uso economico

L'indicatore uso economico si accende quando lo scomparto freezer è impostato su -18°C. Quando si seleziona congelamento rapido o frigo rapido, l'indicatore uso economico non si accende.

18. Indicatore avvertenza errore/alta

temperatura Questa spia si accende in caso di problemi di alta temperatura e avvertenze di errore.

19. Funzione selezione modalità gelato

Quando viene premuto il pulsante Ice Cream per 3 secondi, lampeggia. Se questo pulsante non viene premuto di nuovo entro 30 secondi, il display torna alla visualizzazione precedente e gli indicatori di selezione della modalità gelato si spengono. A ogni breve pressione del pulsante Ice Cream, il numero aumenta di uno. Quando il pulsante Ice Cream è premuto di nuovo per 3 secondi, il simbolo del gelato sul display si attiva di nuovo. Per cui la modalità gelato è selezionata e il numero diventa fisso mentre i simboli sul lato sinistro si accendono con animazioni. Quando il processo del gelato è completo, i simboli cominciano a lampeggiare e si sente un avviso sonoro. Tutti i simboli del gelato si disattivano dopo questo avviso di 5 minuti. Basta premere brevemente il pulsante Ice Cream per interrompere l'avviso sonoro; anche i pulsanti Ice Cream si disattivano. Se il pulsante Ice Cream viene premuto brevemente quando la preparazione del gelato è in corso, non avviene alcuna modifica sul display. Quando la funzione gelato è attiva, in caso di assenza di alimentazione e di successivo ripristino, la preparazione del gelato viene ripreso dal punto dell'interruzione. Se si cerca di attivare la funzione gelato quando lo scomparto freezer è a temperatura superiore a -10 °C, ‘E’ e il simbolo di avvertenza sul display lampeggiano per 30 secondi. Se l'utente preme brevemente il pulsante di selezione della funzione gelato (per 3 secondi), il display torna alla visualizzazione normale per il gelato, il simbolo del gelato e il simbolo di avvertenza si spengono.

20. Funzione selezione modalità gelato

Mostra la modalità gelato impostata.

21. Indicatore gelato

Si attiva quando è attivata la modalità gelato.

22. Indicatore raffreddamento rapido

Questo simbolo lampeggia quando la funzione frigo rapido è attiva.IT

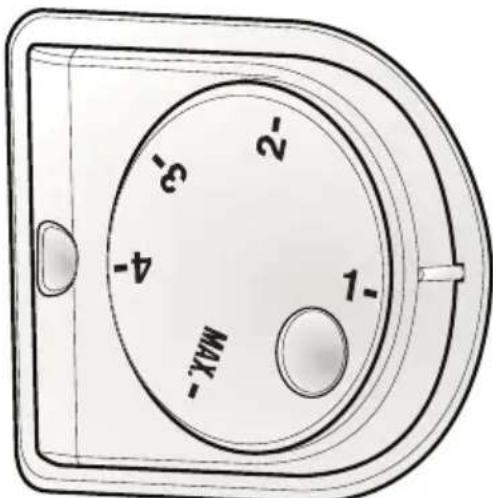

Tasto di impostazione della temperatura Il pulsante di impostazione della temperatura consente di impostare la temperatura del frigorifero. Impostazione della temperatura del frigorifero L’impostazione complessiva della temperatura del frigorifero si esegue usando il tasto di impostazione della temperatura sulla parete destra dello scomparto frigo. Il tasto ha 5 diverse posizioni di impostazione della temperatura. Selezionare quella più adatta alle proprie esigenze. Il livello numero 1 mostra quando il frigo è nella posizione più calda mentre la posizione max mostra l'impostazione più fredda. *Opzionale Sistema dual cooling Il frigorifero è dotato di due sistemi di raffreddamento separati per raffreddare lo scomparto alimenti freschi e lo scomparto freezer. In questo modo, l’aria nello scomparto alimenti freschi e quella dello scomparto freezer non si mescolano. Grazie a questi due sistemi di raffreddamento separati, la velocità di raffreddamento è molto più alta di quella degli altri frigoriferi. Gli odori negli scomparti non si mischiano. Viene assicurato inoltre un risparmio energetico aggiuntivo dal momento che lo sbrinamento automatico è eseguito individualmente. C Le illustrazioni contenute in questo manuale utente sono schematiche e potrebbero non corrispondere esattamente all'apparecchio in uso. Se le parti in oggetto non sono incluse nell'apparecchio acquistato, significa che sono da intendersi per altri modelli. Congelamento di alimenti freschi

• Avvolgereocoprireglialimentiprimadi metterli nel frigorifero

• Icibicaldidevonoessereraffreddatifino alla temperatura ambiente prima di essere riposti nel frigorifero.

• Ilcibodacongelaredeveesseredi buona qualità e fresco.

• Glialimentidevonoesseresuddivisiin porzioni in base alle necessità quotidiane della famiglia o di un pasto.

• Glialimentidevonoessereimballatiin modo da evitarne l’asciugatura, quando devono essere conservati per breve tempo.

• Imaterialidautilizzareperl’imballaggio devono essere resistenti al caldo e all’umidità e devono essere ermetici. I materiali di imballaggio degli alimenti devono avere spessore e durata sufficienti. Altrimenti gli alimenti induriti dal congelamento possono forare l'imballaggio. L'imballaggio deve essere chiuso in modo sicuro per la conservazione sana degli alimenti.IT

• Glialimenticongelatidevonoessere prontamente utilizzati dopo scongelati e assolutamente non ricongelati.

• Attenersialleseguentiistruzioniper ottenere i risultati migliori.

1. Se il frigo ha una funzione di

congelamento rapido, attivare la funzione di congelamento rapido quando si desidera congelare gli alimenti.

2. Non congelare quantità troppo grandi

in una volta sola. La qualità degli alimenti viene preservata in modo ottimale quando gli alimenti vengono congelati il più velocemente possibile.

3. Fare attenzione a non mescolare cibi

già congelati e cibi freschi.

4. Assicurarsi che gli alimenti crudi non

entrino in contatto con gli alimenti cotti nel frigo. Impostazione scomparto freezer Impostazione scomparto frigo Note -18°C 4°C Queste sono i consigli di impostazione normale. -20,-22 o -24°C 4°C Queste impostazioni sono consigliate quando la temperatura ambiente supera i 30°C. Quick Freeze (congelamento rapido) 4°C Usare quando si desidera congelare gli alimenti in poco tempo. Se ne consiglia l'utilizzo per conservare la qualità di carne e pesce. -18°C o inferiore 2°C Se si pensa che il frigorifero non è abbastanza freddo a causa di condizioni troppo calde o di frequenti aperture dello sportello. -18°C o inferiore Raffreddamento rapido Si può usare quando lo scomparto del frigorifero è sovraccarico o se si desidera che gli alimenti si raffreddino velocemente. Si consiglia di attivare la funzione di congelamento rapido 4-8 prima di mettere gli alimenti.IT

Consigli per la conservazione di alimenti congelati

• Ilcibocongelatocommercialmentedeve essere riposto secondo le istruzioni del fabbricante per un congelamento del cibo nello scomparto apposito.

• Perassicurarechesiaconservatal’alta qualità del cibo congelato dal fabbricante e dal rivenditore, considerare i seguenti punti:

1. Il cibo da congelare deve essere posto

nello scomparto del freezer il più presto possibile dopo l’acquisto.

2. Verificare che il contenuto del

pacchetto sia etichettato e datato.

3. Che non superi “usare entro”

“preferibilmente entro" le date sul pacco. Sbrinamento Lo scomparto freezer si sbrina automaticamente. Posizionamento alimenti Ripiani dello scomparto freezer Diversi alimenti congelati come carne, pesce, gelato, verdura ecc. Sezione uova Uova Ripiani scomparto frigo Alimenti in padelle, piatti coperte e contenitori chiusi Ripiani dello sportello dello scomparto frigo Alimenti piccoli e imballati e bevande (come latte, succhi di frutta e birra) Scomparto frutta e verdura Verdura e frutta Scomparto zona fresca Prodotti di gastronomia (formaggio, burro, salumi, ecc.) Informazioni di congelamento profondo Per conservare la qualità degli alimenti, il congelamento deve avvenire quanto più rapidamente possibile quando vengono posti nel freezer. La normativa TSE richiede che (in conformità a certe condizioni di misurazione) il frigorifero congeli almeno 4,5 kg di alimenti a temperatura ambiente di 32°C fino a -18°C o inferiore entro 24 ore ogni 100 litri di volume del freezer. È possibile conservare gli alimenti per un lungo periodo di tempo a -18°C o a temperature inferiori. È possibile conservare la freschezza degli alimenti per molti mesi (a -18°C o temperatura inferiore nel freezer) AVVERTENZA! A

• Gli alimenti devono essere suddivisi in porzioni in base alle necessità quotidiane della famiglia o di un pasto.

• Gli alimenti devono essere imballati in modo da evitarne l’asciugatura, quando devono essere conservati per breve tempo. Materiali necessari per l’imballo:

• Penna I materiali da utilizzare per l’imballaggio devono essere a prova di strappo e resistenti al caldo, all’umidità, agli odori oli e acidi e devono anche essere liberati dall’aria. Evitare che vengano in contatto con articoli precedentemente congelati per evitarne il parziale scongelamento. Gli alimenti scongelati devono essere consumati e non devono essere ricongelati.IT

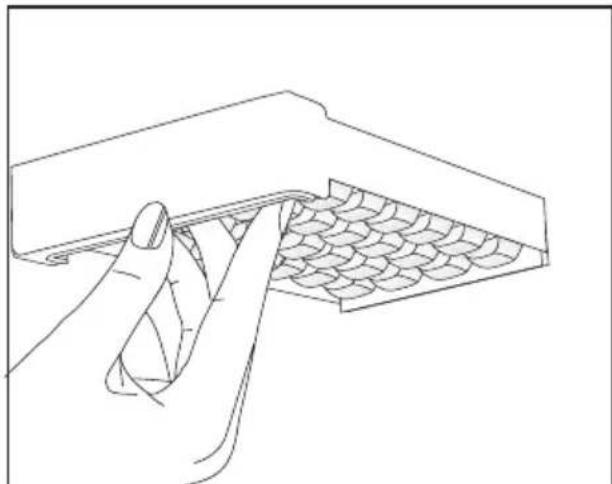

Descrizione e pulizia del filtro odori: Il filtro odori evita la formazione di odori sgradevoli nel frigorifero. Tirare verso il basso il coperchio in cui è installato il filtro odori dalla sezione anteriore e rimuovere secondo l'illustrazione. Lasciare il filtro per un giorno alla luce del sole. Il filtro si pulirà in questo lasso di tempo. Installare di nuovo il filtro in posizione. Il filtro odori deve essere pulito una volta all'anno. Scomparto colazione Poiché i prodotti come pesce, carne rossa, pollo e prodotti caseari come formaggio, yogurt e latte devono essere tenuti in un ambiente con qualche grado in più rispetto allo scomparto frigo, si consiglia di conservarli nello scomparto colazione. Si consiglia di non mettere frutta e verdura nello scomparto colazione. Soprattutto pomodori, melenzane, zucchine, cetrioli e limoni sono sensibili al freddo. Non devono essere conservati nello scomparto colazione. È possibile aumentare il volume interno del frigo estraendo lo scomparto colazione.

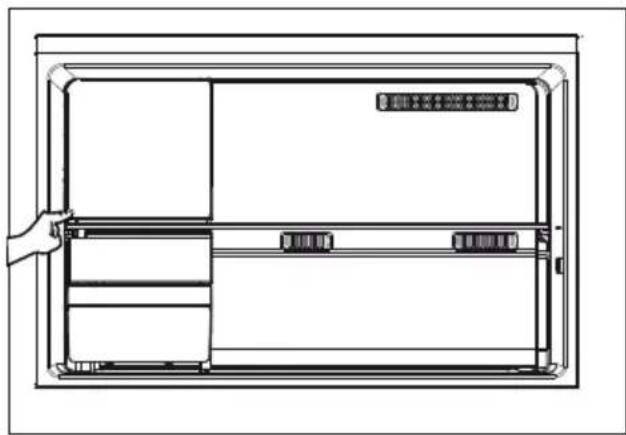

1. Tirare lo scomparto verso di sé fino a che

non viene fermato dal blocco.

2. Sollevare la sezione anteriore e tirare verso

di sé per rimuovere lo scomparto dalla sede.IT

Erogatore d'acqua *opzionale L’erogatore dell’acqua è una funzione molto utile per ottenere acqua fredda senza aprire lo sportello del frigorifero. Dal momento che non bisogna aprire con frequenza lo sportello del frigorifero, si risparmia energia. Riempimento del serbatoio dell'erogatore d'acqua Il serbatoio per il riempimento dell'acqua si trova all'interno della rastrelliera dello sportello. Si può aprire la copertura del serbatoio e riempirlo di acqua potabile. E poi chiudere il coperchio. Uso dell’erogatore d’acqua Premere il braccio dell’erogatore d’acqua col bicchiere. L'erogatore smette di erogare quando viene rilasciato il braccio. Quando si usa l'erogatore dell'acqua, il flusso massimo può essere ottenuto premendo completamente il braccio. Ricordare che la quantità del flusso dall'erogatore è soggetta al livello di pressione sul braccio. Quando il livello dell'acqua nel bicchiere/ nel contenitore aumenta, diminuire leggermente la pressione sul braccio per evitare traboccamento. Se si preme delicatamente il braccio, l'acqua gocciola; questo è normale e non è un guasto. Avvertenza!

• Nonriempireilserbatoioperl'acquacon liquidi diversi dall'acqua, come succhi di frutta, latte, bevande gassate o bevande alcoliche che non sono adatte per essere usate nell'erogatore d'acqua. L'erogatore d'acqua si danneggerebbe in modo irreparabile a causa dell'uso di questi liquidi. La garanzia non copre tali usi. Alcune sostanze chimiche e alcuni additivi contenuti in questo tipo di bevande/ liquidi possono danneggiare il serbatoio dell'acqua e il relativo materiale.IT

• Lacapacitàdelserbatoiodell'acquaè3 litri; non riempire oltre.

• Premereilbracciodell’erogatored’acqua con un bicchiere rigido. Se si usano bicchieri di plastica usa e getta, spingere il braccio con le dita da dietro il bicchiere. Pulizia del serbatoio dell’acqua

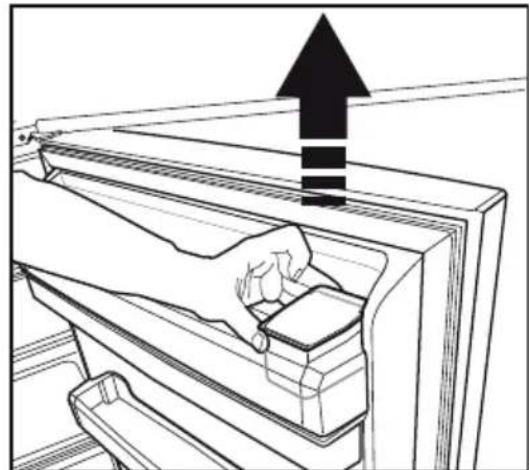

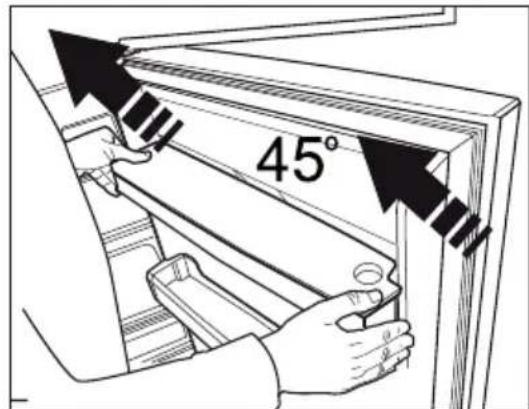

• Rimuovereilserbatoiodiriempimento dell'acqua dalla rastrelliera interna dello sportello.

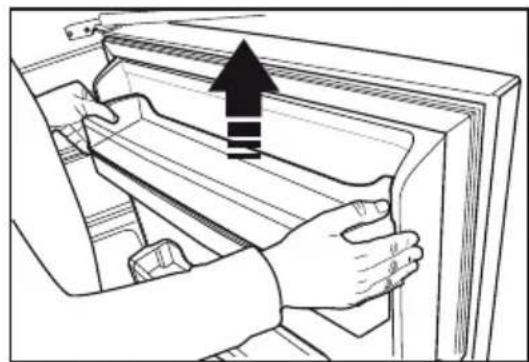

• Rimuoverelarastrellieratenendoda entrambi i lati.

• Afferrareilserbatoiodell'acquada entrambi i lati e rimuoverlo con un angolo di 45°C.

• Pulireilserbatoiodell'acquarimuovendone il coperchio. Importante: I componenti del serbatoio dell'acqua e dell'erogatore dell'acqua non devono essere lavati in lavastoviglie.IT

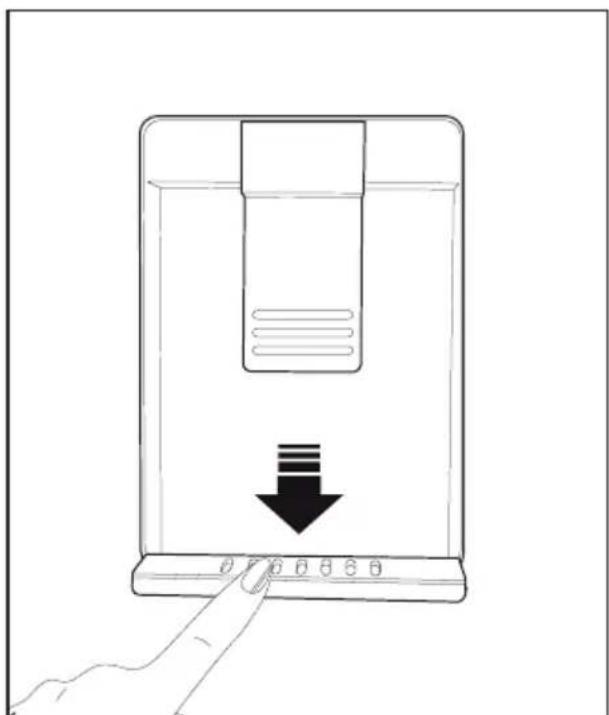

Vaschetta per l'acqua L’acqua che sgocciola durante l’uso dell’erogatore si accumula nell’apposita vaschetta. Estrarre la vaschetta in plastica come mostrato nella figura. Con un panno asciutto e pulito, rimuovere l'acqua accumulata. Contenitore scorrevole per la conservazione *opzionale Questo accessorio è progettato per accrescere il volume dei ripiani dello sportello. Consente di posizionare facilmente bottiglie alte, barattoli e lattine sul ripiano inferiore per le bottiglie grazie alla possibilità di spostarlo a destra o a sinistra. (La figura è soltanto un esempio e non rappresenta l'esatto modello dell'apparecchio). Spia blu *opzionale Gli alimenti immagazzinati nei cestelli che sono segnati da una spia blu continuano la loro fotosintesi grazie all’effetto delle onde della luce blu e quindi conservano la freschezza e aumentano il contenuto di vitamine.IT

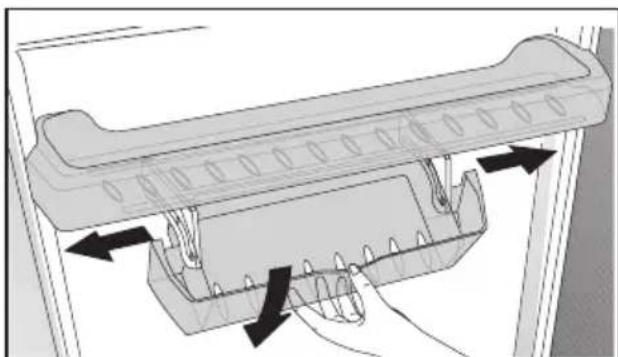

Contenitore girevole per la conservazione (in alcuni modelli) Il ripiano scorrevole può essere spostato verso sinistra o verso destra per consentire di riporre bottiglie alte, barattoli o scatoli su un ripiano inferiore (Fig. 1). È possibile raggiungere gli alimenti posti sul ripiano afferrandolo e ruotandolo dal bordo destro (Fig.2). Quando si desidera caricarlo o rimuoverlo per pulirlo, ruotarlo a 90 gradi, sollevarlo e tirarlo verso di sé (Fig. 3-4).

Sezione uova La sezione uova può essere posizionata in uno dei ripiani dello sportello. Se sarà posizionata nel corpo, sono consigliati ripiani inferiori perché sono più freddi. Non porre mai le uova nello scomparto del freezer. Evitare il contatto diretto tra uova e altri alimenti.IT

Auto Icematic *opzionale La funzione Icematic automatica consente di preparare facilmente il ghiaccio nel frigo. Rimuovere il serbatoio dell'acqua dallo scomparto frigo, riempirlo di acqua e reinstallarlo per ottenere il ghiaccio dall'Icematic. I primi cubetti di ghiaccio saranno pronti in circa 2 ore nel cassetto Icematic che si trova nello scomparto freezer. Se si riempie completamente il serbatoio dell'acqua, sarà possibile ottenere circa 60- 70 cubetti di ghiaccio. Cambiare l'acqua nel serbatoio dell'acqua dopo circa 2-3 settimane. Nota: per gli apparecchi dotati della funzione Icematic automatica, si può avvertire un rumore durante il versamento del ghiaccio. Questo rumore è normale e non indica un errore.IT

Icematic e contenitore per conservare il ghiaccio *opzionale Uso di Icematic Riempire Icematic con acqua e metterlo in sede. Il ghiaccio sarà pronto in due ore circa. Non rimuovere l’Icematic dalla sua sede per prendere il ghiaccio. Ruotare le manopole dei serbatoi del ghiaccio in senso orario a 90 gradi. I cubetti di ghiaccio dai serbatoi cadono nel contenitore per la conservazione del ghiaccio sotto. È possibile estrarre il contenitore per la conservazione del ghiaccio e servire i cubetti. Se lo si desidera, è possibile lasciare i cubetti nel contenitore per la conservazione del ghiaccio. Contenitore per la conservazione del ghiaccio Il contenitore per la conservazione del ghiaccio ha solo lo scopo di conservare i cubetti di ghiaccio. Non inserirvi dell’acqua, altrimenti si romperà.IT

Preparazione ghiaccio *opzionale Riempire il contenitore del ghiaccio con acqua e metterlo nello scomparto freezer. Il ghiaccio sarà pronto in due ore circa. Si può rimuovere il ghiaccio dal contenitore apposito togliendolo dal freezer e torcendolo. Scomparto frutta e verdura a umidità controllata (sempre fresco) *opzionale I valori di umidità di verdura e frutta sono tenuti sotto controllo con la funzione dello scomparto frutta e verdura a umidità controllata e gli alimenti così vengono conservati freschi più a lungo. I cursori di impostazione dell'umidità che si trovano nella parte anteriore della copertura dello scomparto frutta e verdura assicurano che il livello di umidità nello scomparto sia controllato a seconda di frutta e verdura contenute nello scomparto. Tenere frutta come arance, limoni, uva, avocado, ananas (non tagliata), mele cotogne e verdura come cipolla, aglio e patate a livello basso di umidità. Frutta e verdura diverse da questi tipi devono essere tenuti a livello di umidità alto per ridurre la perdita di umidità e prolungarne la vita sullo scaffale. Se si osserva condensa sulla superficie dello scomparto frutta e verdura quando lo scomparto è sovraccarico di verdure a foglia con superficie grande o verdure come zucchine che perdono velocemente umidità, allora aprire le alette scorrevoli. aperto chiusoIT

La posizione nella quale le aperture sono completamente aperte è la posizione di bassa umidità. La posizione chiusa, indica il livello alto di umidità. Non bloccare mai le aperture dell'aria che si trovano nella parte anteriore delle alette sul lato anteriore della copertura dello scomparto frutta e verdura. Per prevenire la condensa, le verdure non devono entrare in contatto con la superficie superiore dello scomparto e le aperture di tale superficie non devono essere bloccate. Mettere le verdure a foglia, come lattuga, spinaci, e le verdure che soffrono la perdita di umidità, in orizzontale per quanto più possibile all'interno dello scomparto, non sulle radici, in posizione verticale. Non lasciare mai le verdure all'interno dello scomparto frutta e verdura nei loro sacchetti. Se le verdure restano nel sacchetto, si decompongono in breve tempo. Quando si imposta un livello di umidità alto, le verdure trattengono il contenuto di umidità e possono essere conservate per un ragionevole periodo di tempo senza bisogno di lasciarle nei sacchetti. Se il contatto con altre verdure non è consigliato per questioni di igiene, utilizzare carta traforata, schiuma o altri materiali simili di imballaggio invece di un sacchetto. Mentre si posizionano le verdure, bisogna tenere in considerazione il peso specifico delle verdure stesse. Le verdure pesanti e dure devono essere poste sul fondo dello scomparto e le verdure leggere e morbide devono essere poste sopra. Non mettere assieme nello stesso scomparto con altra frutta e verdura pere, albicocche, pesche, ecc., e mele in particolare, perché hanno un alto livello di generazione di gas etilene. Il gas etilene emesso da questa frutta può provocare il deterioramento rapido dell'altra frutta con conseguente decomposizione. Non estrarre il corpo principale dello scomparto frutta e verdura dal frigorifero, a parte i cassetti, a meno che non sia necessario, e chiamare l'assistenza tecnica, se necessario. Prima di rimuovere il corpo principale dallo scomparto frutta e verdura dalla sua posizione, pulirlo con un panno umido.IT

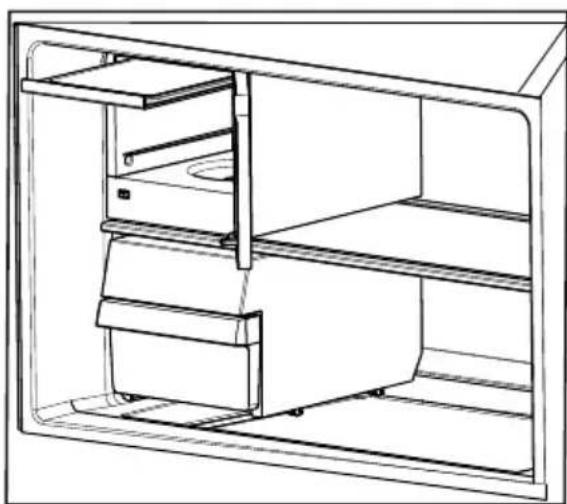

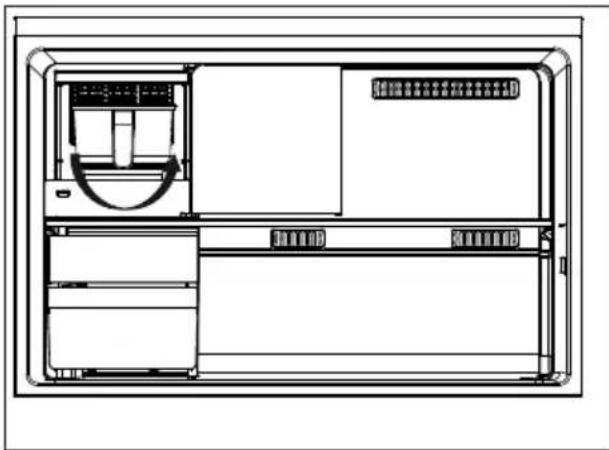

Macchina per il gelato *opzionale

• Aprireloscompartofreezerdelfrigorifero,

• Spingereerilasciareperaprirelacopertura dello scomparto per la preparazione del gelato nello scomparto freezer,

• Mettereilvassoioperilcongelamentodi cibi freschi all'interno della copertura di base e farla scorrere nel ripiano più alto all'interno dello scomparto,

• Portarelamiscelaperilgelatoraffreddata a temperatura ambiente nel contenitore per la preparazione del gelato,

• Lamiscelaperilgelatochevieneposta nelle vaschette per il gelato non deve superare la quantità dichiarata nelle ricette. Se viene posta nelle vaschette miscela in eccesso rispetto a quella indicata nella ricetta, essa fuoriesce.

• Mettereilcontenitorinell'alloggiamentosul fondo dello scomparto verso il lato sinistro.

• Ruotareilcontenitoresullatodestroe bloccarlo in posizione.IT

• Chiuderelacoperturadelloscompartoper la preparazione del ghiaccio, premere e rilasciare per bloccarlo.

• Chiuderelosportellodelloscomparto freezer. C Si può stabilire la modalità gelato dal libro delle ricette per i gelati. C Impostare la modalità gelato a seconda del tipo di gelato dal display sullo sportello. C Non lavare il contenitore per la preparazione del gelato nella lavastoviglie. C Durante il processo di preparazione del gelato, il frigorifero, a seconda delle condizioni di lavoro corrente, funziona per un po' con un lieve rumore.IT

6 Manutenzione e pulizia A Non usare mai gasolio, benzene o sostanze simili per scopi di pulizia. B È consigliato scollegare l’apparecchio prima della pulizia. B Non utilizzare mai attrezzi appuntiti o sostanze abrasive, saponi, detergenti per la casa o cere per la pulizia. C Utilizzare acqua tiepida per pulire l'alloggiamento del frigorifero e asciugarlo. C Utilizzare un panno umido intriso di una soluzione composta da un cucchiaino di bicarbonato di soda e da circa mezzo litro di acqua e pulire l'interno, quindi asciugare. B Assicurarsi che l'acqua non penetri nel quadro di comando della temperatura. B Se il frigorifero non viene usato per un lungo periodo di tempo, scollegare il cavo di alimentazione, rimuovere tutti gli alimenti dal suo interno, pulirlo e lasciare lo sportello aperto. C Controllare le guarnizioni dello sportello periodicamente per garantire che siano pulite e che non siano presenti particelle di alimenti. A Per rimuovere le rastrelliere dello sportello, rimuovere tutto il contenuto e spingere semplicemente le rastrelliere verso l'alto. ANon utilizzare mai agenti di pulizia o acqua contenente cloro per pulire le superfici esterne e le parti rivestite in cromo dell'apparecchio. Il cloro provoca corrosione su tali superfici di metallo. Protezione delle superfici di plastica

Non inserire oli liquidi o piatti cotti in olio nel frigorifero se in contenitori non sigillati poiché questi possono danneggiare le superfici in plastica del frigorifero. In caso di fuoriuscita di olio sulle superfici in plastica, pulire e asciugare le parti della superfici con acqua tiepida.IT

7 Ricerca e risoluzione dei problemi Prima di chiamare il servizio assistenza, rivedere la lista precedente. Si risparmierà tempo e denaro. Questa lista comprende frequenti reclami che non derivano da difetti di lavorazione o dai materiali utilizzati. Alcune delle funzioni descritte qui potrebbero non esistere nel proprio apparecchio. Il frigorifero non funziona.

• La spina non è inserita correttamente nella presa. >>>Inserire in modo sicuro la spina nella presa.

• Il fusibile della presa a cui è collegato il frigorifero o il fusibile principale sono saltati. >>>Controllare il fusibile. Condensa sulla parete laterale dello scomparto frigo (MULTIZONE, COOL CONTROL e FLEXI ZONE).

• L'ambiente è molto freddo. >>>Non installare il frigorifero in luoghi in cui la temperatura scende al di sotto di 10 °C.

• Lo sportello è stato aperto con eccessiva frequenza. >>>Non aprire e chiudere lo sportello del frigorifero con eccessiva frequenza.

• L'ambiente è molto umido. >>>Non installare il frigorifero in luoghi molto umidi.

• Gli alimenti che contengono liquidi sono conservati in contenitori aperti. >>>Non conservare alimenti che contengono liquido in contenitori aperti.

• Lo sportello del frigorifero è lasciato aperto. >>>Chiudere lo sportello del frigorifero.

• Il termostato è impostato ad un livello molto freddo. >>>Impostare il termostato ad un livello adatto.

• Il compressore non funziona

• La protezione termica del compressore è inattiva in caso di mancanza di corrente o di mancato collegamento alla presa, se il sistema refrigerante non è ancora stato regolato. Il frigorifero comincerà a funzionare dopo circa 6 minuti. Chiamare il servizio assistenza se il frigorifero non inizia a funzionare al termine di questo periodo.

• Il frigorifero è nel ciclo di sbrinamento. >>>Si tratta di una cosa per un frigorifero con sbrinamento completamente automatico. Il ciclo di sbrinamento si verifica periodicamente.

• L'elettrodomestico non è collegato alla presa. >>>Accertarsi che la spina sia inserita nella presa.

• Le regolazioni di temperatura non sono eseguite in modo corretto. >>>Selezionare il valore di temperatura adatto.

• Vi è una mancanza di alimentazione. >>>Il frigorifero torna ad un funzionamento normale quando viene ripristinata l'alimentazione. Il rumore aumenta quando il frigorifero sta lavorando.

• La performance operativa del frigorifero può cambiare secondo i cambiamenti della temperatura ambiente. Si tratta di una cosa normale e non di un guasto.IT

Il frigorifero funziona frequentemente o per lunghi periodi.

• Il nuovo apparecchio è più grande del precedente. I frigoriferi più grandi lavorano per un più lungo periodo di tempo.

• La temperatura ambiente può essere alta. >>>È normale che l'apparecchio funzioni per periodi più lunghi in ambienti caldi.

• Il frigorifero è stato collegato alla presa di recente o è stato riempito di cibo. >>>Quando il frigorifero è stato appena collegato all'alimentazione o caricato con alimenti, ci vuole più tempo per raggiungere la temperatura impostata. Questo è normale.

• Grandi quantità di cibo caldo sono state recentemente inserite. >>>Non mettere alimenti caldi nel frigorifero.

• Gli sportelli sono aperti con eccessiva frequenza o sono stati lasciati aperti a lungo. >>>L’aria tiepida entrata nel frigorifero ne provoca il funzionamento per un periodo più lungo. Non aprire gli sportelli di frequente.

• Lo sportello del freezer o dello scomparto frigo sono rimasti aperti. >>>Controllare se gli sportelli sono perfettamente chiusi.

• Il frigo è regolato a temperatura molto bassa. >>>Regolare la temperatura del frigorifero ad un livello più alto e attendere fino a che la stessa sia acquisita.

• La chiusura dello sportello del frigorifero o del freezer può essere usurata, rotta o non inserita in modo appropriato. >>>Pulire o sostituire la guarnizione. Guarnizioni rotte o danneggiate provocano il funzionamento del frigo per periodi più lunghi per mantenere la temperatura corrente. La temperatura ambiente è molto bassa mentre la temperatura del frigorifero è sufficiente.

• La temperatura del freezer è regolata a temperatura molto bassa. >>>Regolare la temperatura ad un livello più alto e controllare. La temperatura ambiente è molto bassa mentre la temperatura del freezer è sufficiente.

• La temperatura del frigo è regolata a temperatura molto bassa. >>>Regolare la temperatura ad un livello più alto e controllare. Gli alimenti che sono nei cassetti dello scomparto frigo sono congelati.

• La temperatura del frigo è regolata su un valore molto alto. >>>Regolare la temperatura del frigo ad un livello più basso e controllare.IT

La temperatura del frigo o freezer è molto alta.

• La temperatura del frigo è regolata su un valore molto alto. >>>L'impostazione della temperatura dello scomparto frigo provoca effetti sulla temperatura del freezer. Cambiare le temperature di frigo o freezer e aspettare finché i relativi scomparti non raggiungono una temperatura sufficiente.

• Gli sportelli sono aperti con eccessiva frequenza o sono stati lasciati aperti a lungo. >>>Non aprire gli sportelli di frequente.

• Lo sportello è aperto. >>>Chiudere completamente lo sportello.

• Il frigorifero è stato recentemente collegato all'alimentazione o caricato con alimenti. >>>Questo è normale. Quando il frigorifero è stato appena collegato all'alimentazione o caricato con alimenti, ci vuole più tempo per raggiungere la temperatura impostata.

• Grandi quantità di cibo caldo sono state recentemente inserite. >>>Non mettere alimenti caldi nel frigorifero.

• Vibrazioni o rumore.

• Il pavimento non è orizzontale o stabile. >>>Se il frigorifero ondeggia quando è mosso lentamente, equilibrarlo regolando i piedini. Accertarsi anche che il pavimento sia in piano e forte abbastanza da sopportare il frigorifero.

• Gli articoli messi sul frigorifero possono provocare rumore. >>>Rimuovere gli articoli da sopra al frigorifero. Ci sono rumori che provengono dal frigorifero come gocciolamenti, spruzzo di liquidi, ecc.

• Il flusso di liquido e gas si verifica secondo i principi operativi del frigorifero. Si tratta di una cosa normale e non di un guasto. Dal frigorifero si sente un fischio.

• Le ventole sono usate per raffreddare il frigorifero. Si tratta di una cosa normale e non di un guasto. Condensa sulla parete interna del frigorifero.

• Il clima caldo/umido aumenta il ghiaccio e la condensa. Si tratta di una cosa normale e non di un guasto.

• Gli sportelli sono aperti con eccessiva frequenza o sono stati lasciati aperti a lungo. >>>Non aprire gli sportelli di frequente. Chiuderli se sono aperti.

• Lo sportello è aperto. >>>Chiudere completamente lo sportello. Umidità al di fuori del frigorifero o tra le porte.

• Potrebbe esserci umidità nell'aria; questo è normale nei climi umidi. Al diminuire dell’umidità, la condensa scompare.IT

Odore cattivo dentro al frigorifero.

• Non viene eseguita una pulizia regolare. >>>Pulire regolarmente l’interno del frigorifero con una spugna, acqua tiepida o carbonato di sodio diluito in acqua.

• Alcuni contenitori o alcuni materiali per la confezione possono provocare odori. >>>Usare contenitori diversi o marche diverse.

• Gli alimenti sono posti nel frigorifero in contenitori non coperti. >>>Tenere gli alimenti in contenitori chiusi. I microrganismi che fuoriescono da contenitori non coperti possono provocare odori sgradevoli.

• Rimuovere gli alimenti scaduti e che si sono rovinati nel frigorifero. Lo sportello non è chiuso.

• Gli imballaggi degli alimenti impediscono la chiusura dello sportello. >>>Sostituire le confezioni che ostruiscono lo sportello.

• Il frigorifero non è completamente poggiato sul pavimento. >>>Regolare i piedini per bilanciare il frigorifero.

• Il pavimento non è orizzontale o forte. >>>Accertarsi che il pavimento sia in piano, forte e in grado di sopportare il frigorifero. Gli scomparti frutta e verdura sono bloccati.

• Gli alimenti potrebbero toccare il tetto del cassetto. >>>Risistemare gli alimenti nel cassetto.57 3319 0000/AO 1/4 EN-IT www.bek o.comCongélateur/Réfrigérateur Холодильники DN162230DJIZX DN162020BFR
